WH-GM5TF-CT-4-N40抓取模塊日志示例
注：驅動程序和log軟件工具找在線技術支持索要
一、資料下載
WH-GM5TF-CT-4-N40資料包官網下載鏈接：http://imbacareer.com.cn/Download/1281.html
（包含硬件設計手冊、說明書、AT指令集、設置軟件）
二、硬件連接
1、所需物品
WH-GM5TF-CT-4-N40產品1臺
5V/12V電源適配器1個
天線1根
USB線1條
USR-RS232串口線1條
筆記本電腦1臺
2、硬件連接
WH-GM5TF-CT-4-N40底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

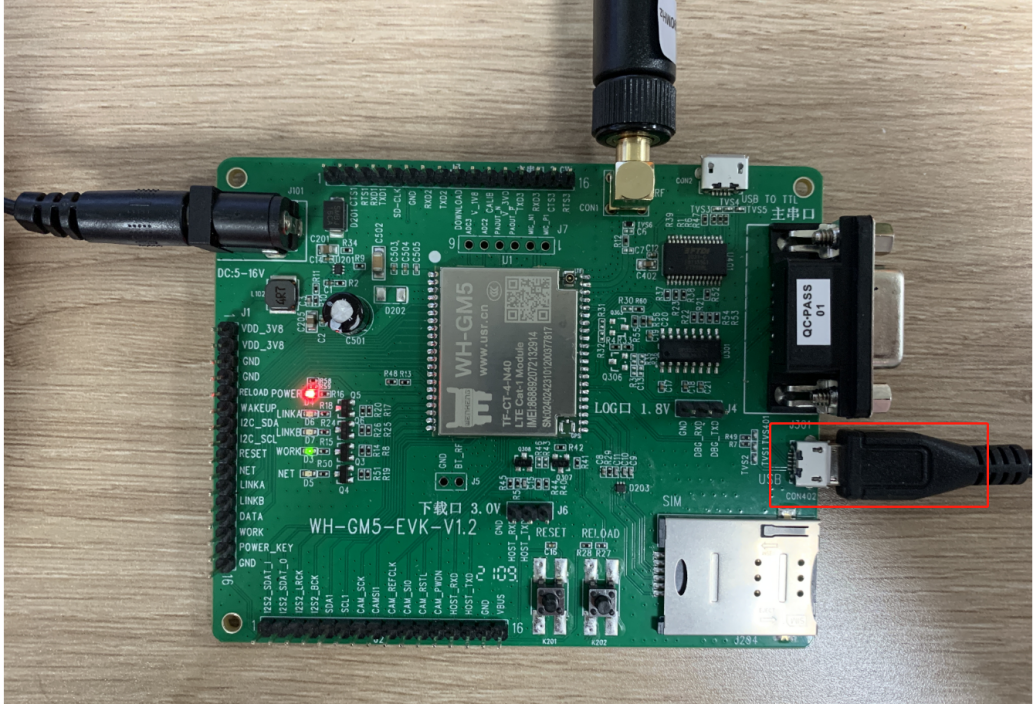

EVK硬件連接框圖：

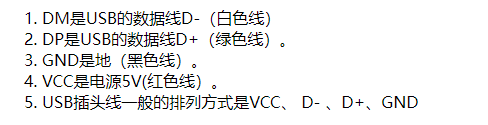

若自己設計底板未引出USB口，則需要把USB線（只能傳輸數據的USB線）剪開，進行飛線。

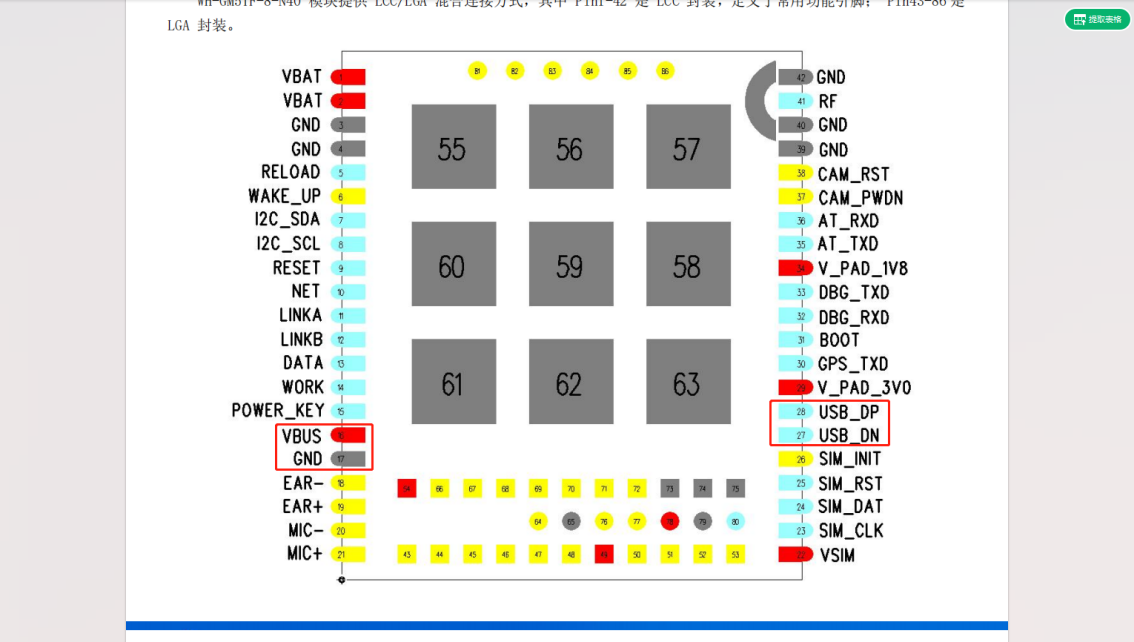

飛線硬件連接框圖：
三、產品參數設置
1、模塊設置查詢

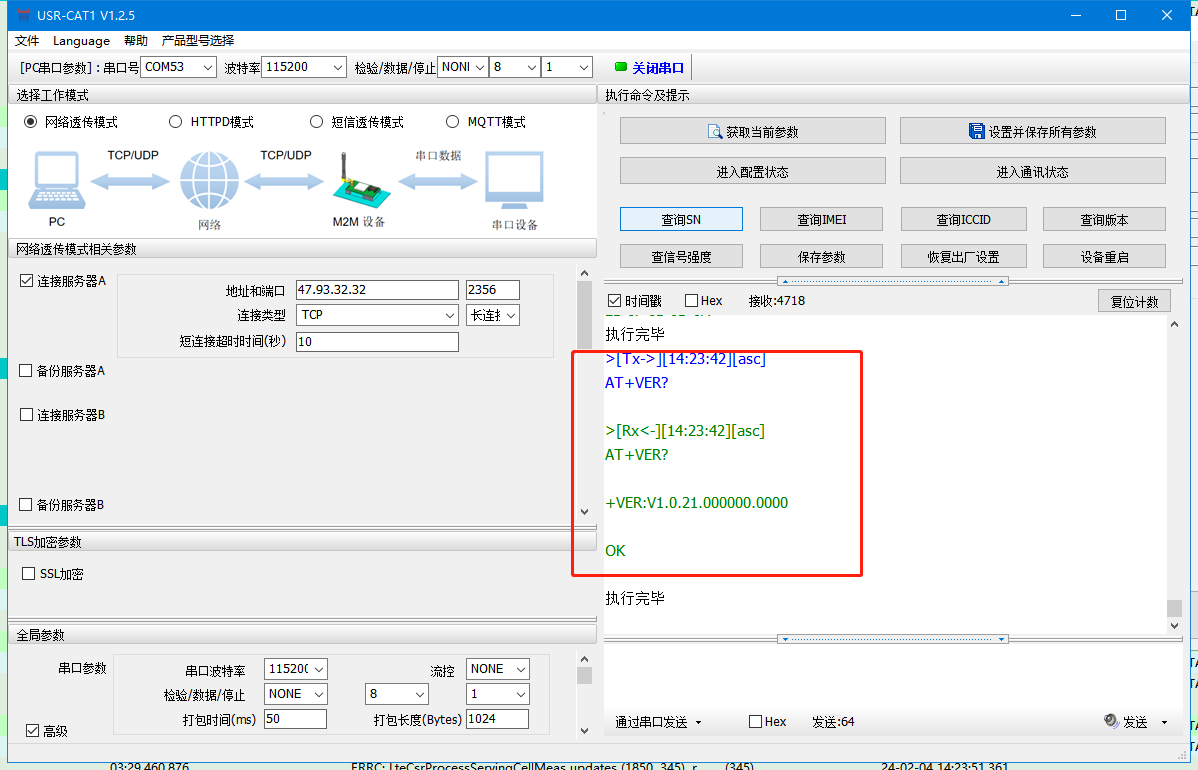

在此之前需要先查詢模塊的固件版本（AT+VER）
2、電腦設置

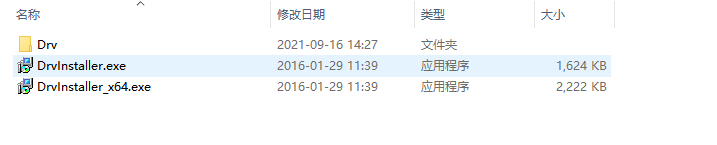

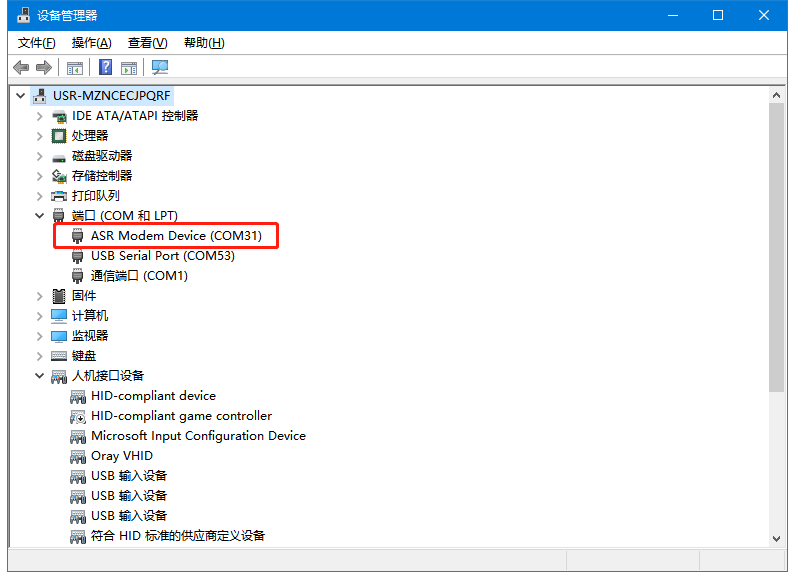

電腦安裝USB驅動，安裝完成后，會在電腦-設備管理器里查看端口。正常識別端口會顯示ASR Modem Device。
四、功能調試

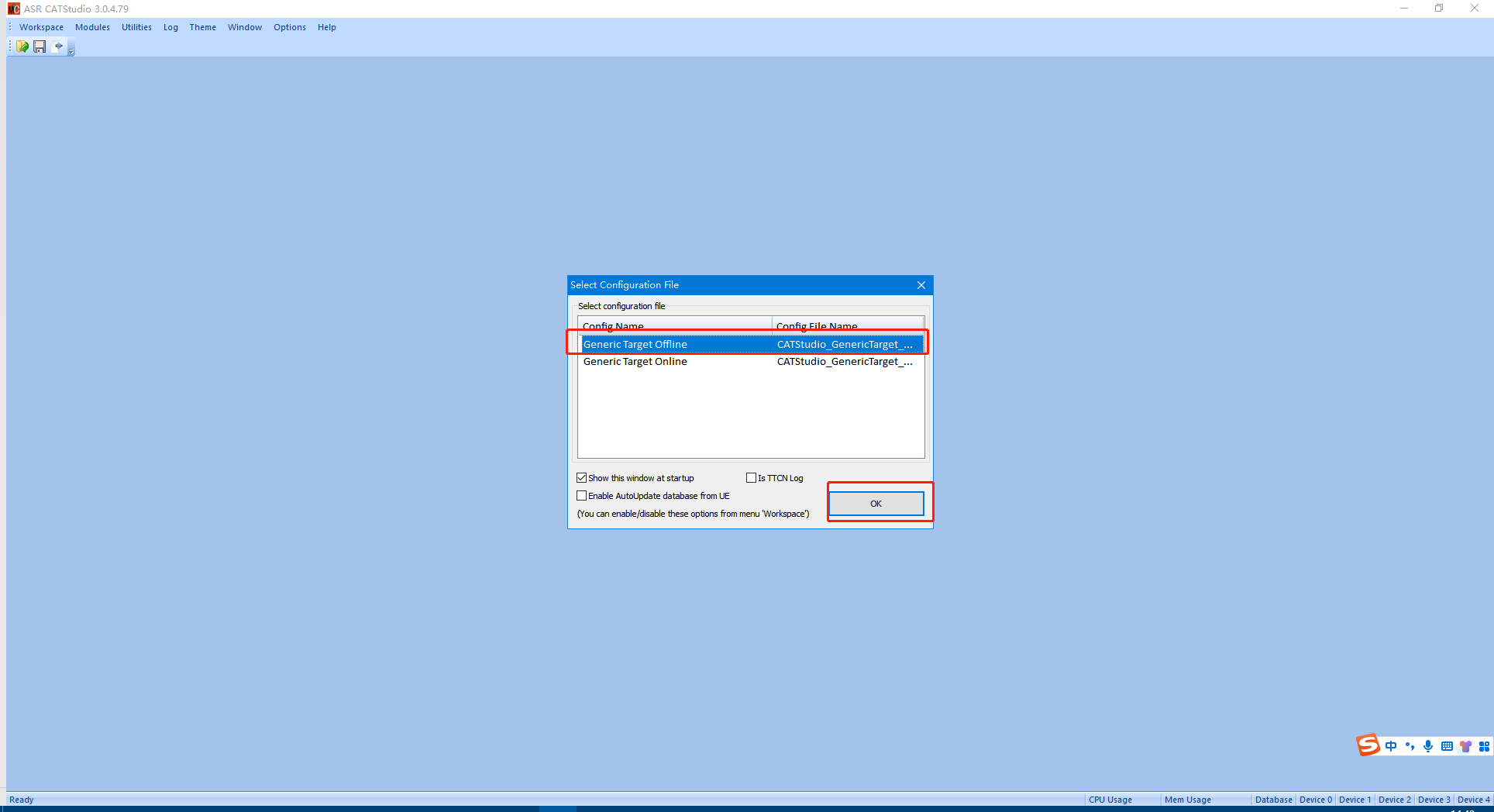

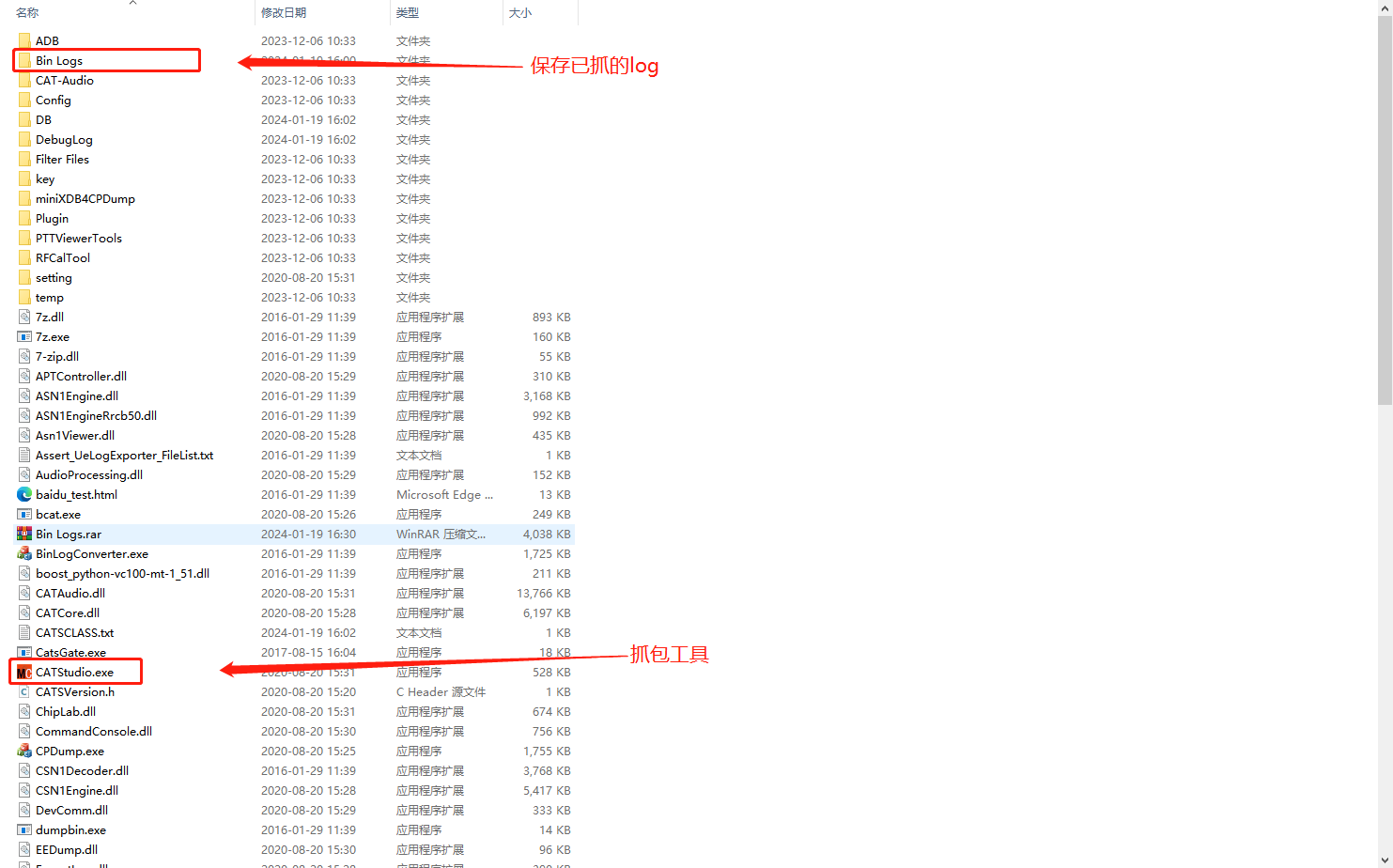

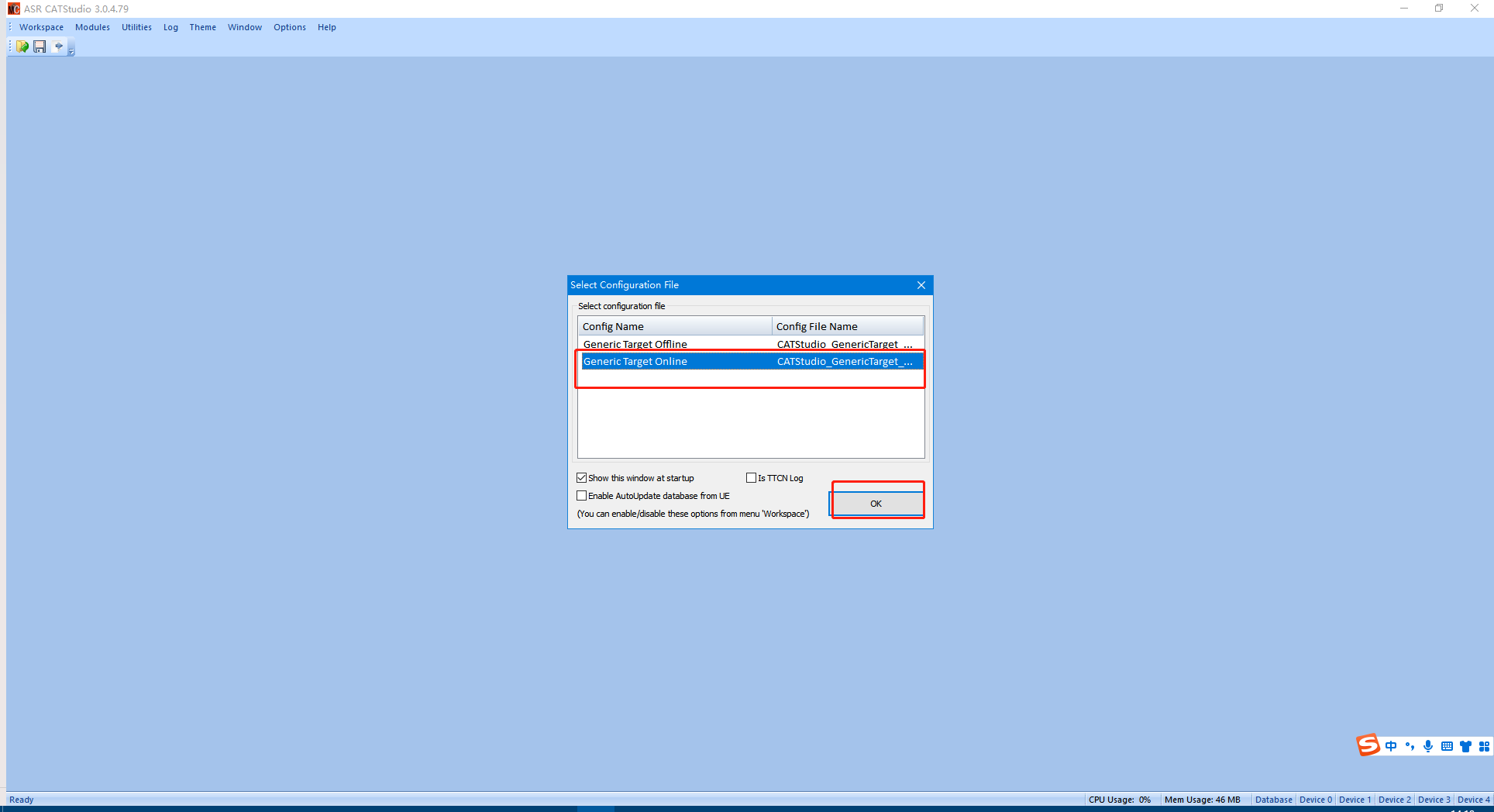

1、打開抓包軟件

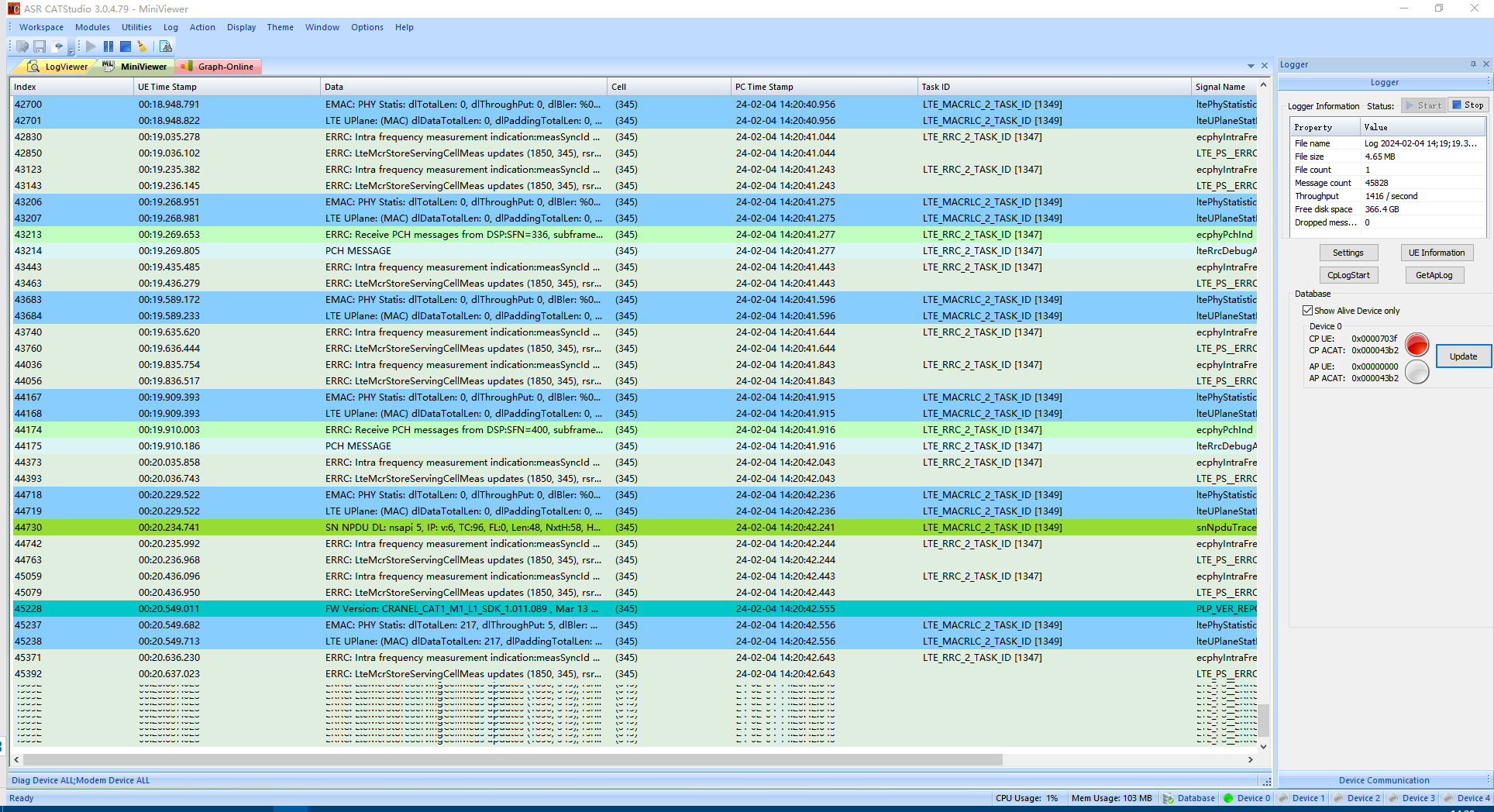

可以看到log日志正常跑著
2、ASR方案抓取log，必須刷寫對應固件的DB文件，否則抓出來的文件無效。

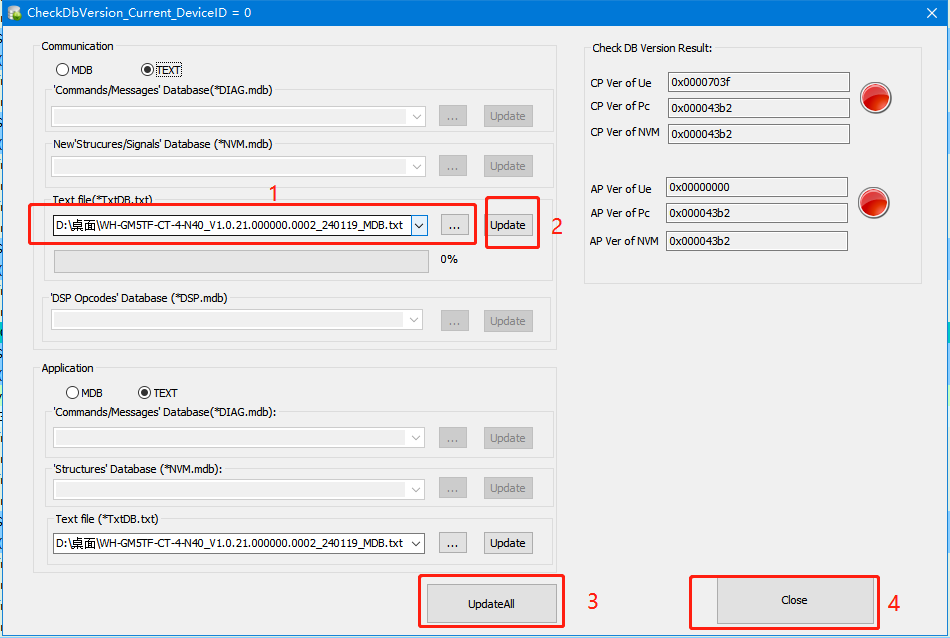

點擊右側Update，選擇DB文件

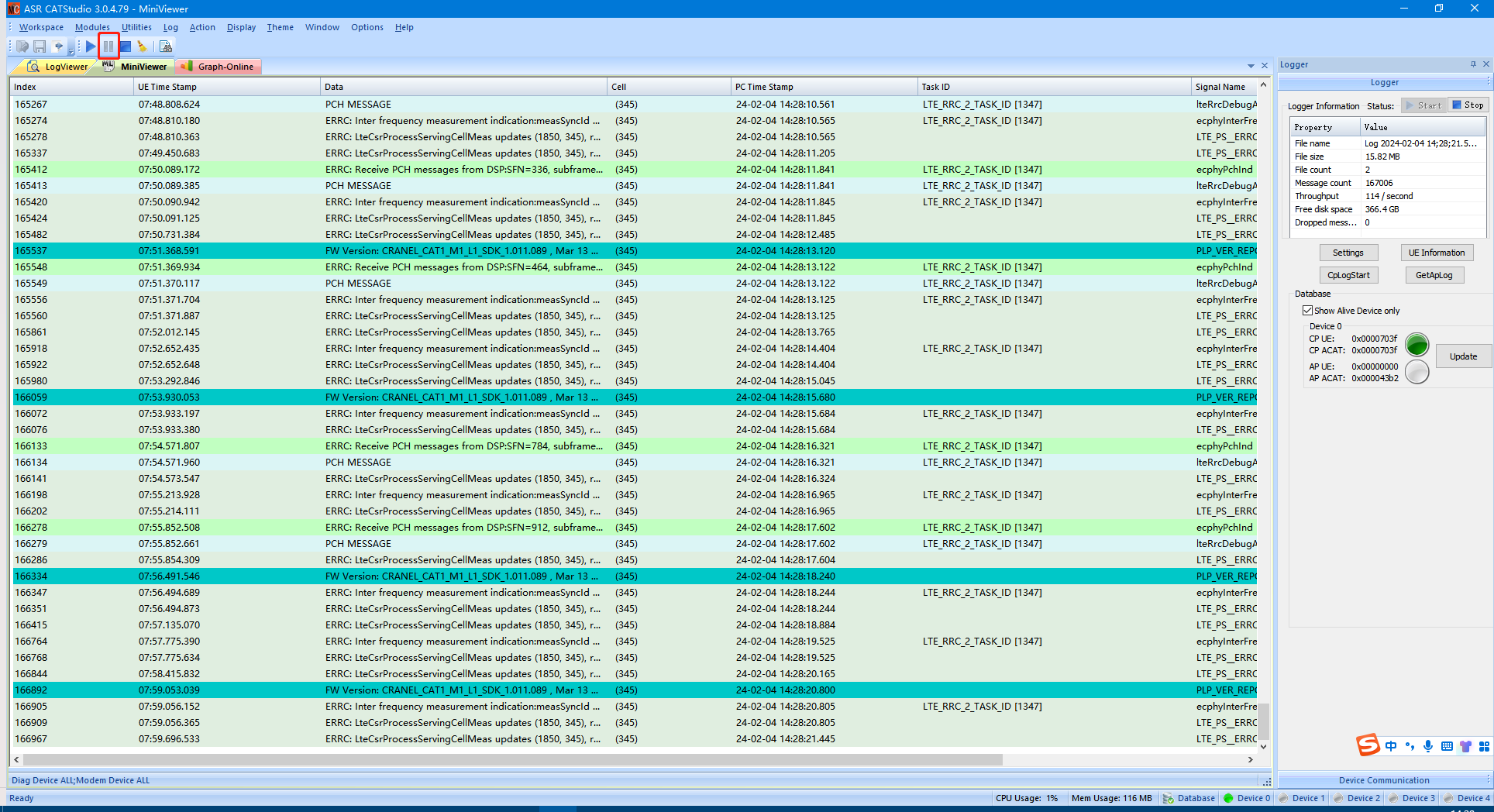

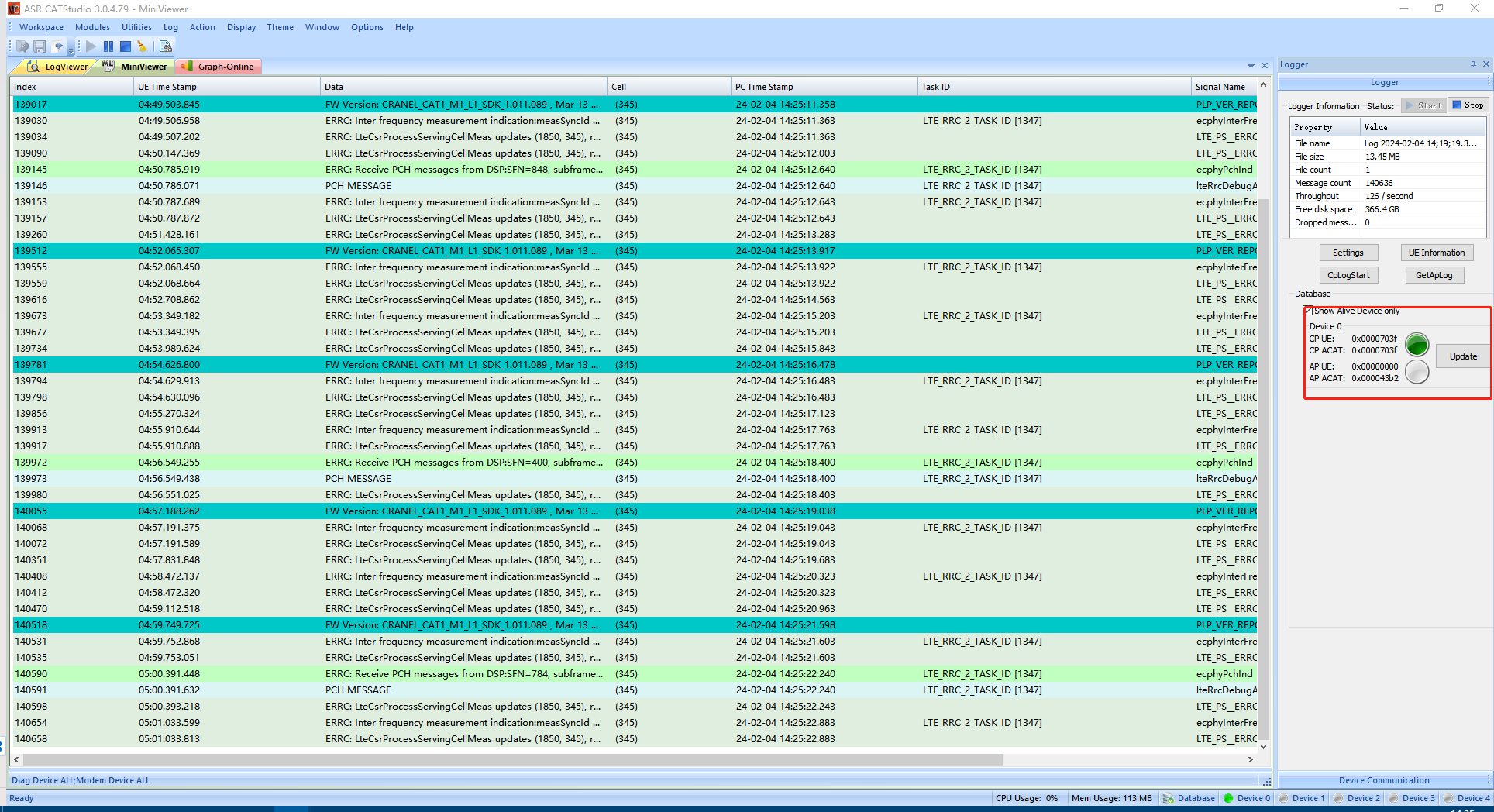

可以看到按鈕已變綠，說明DB文件刷寫成功。
注意：再開始抓之前需要重啟一下設備，記錄重啟時間點和問題復現時間點，方便技術人員分析。等問題復現后，再抓1-2分鐘，點擊暫停，關閉軟件即可。

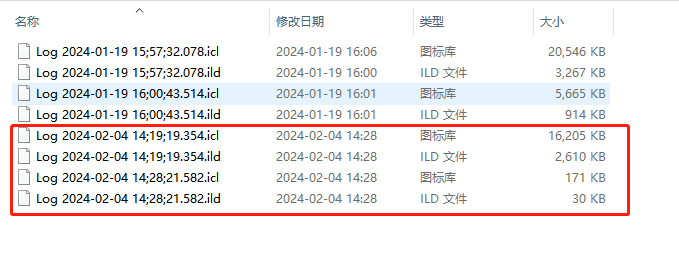

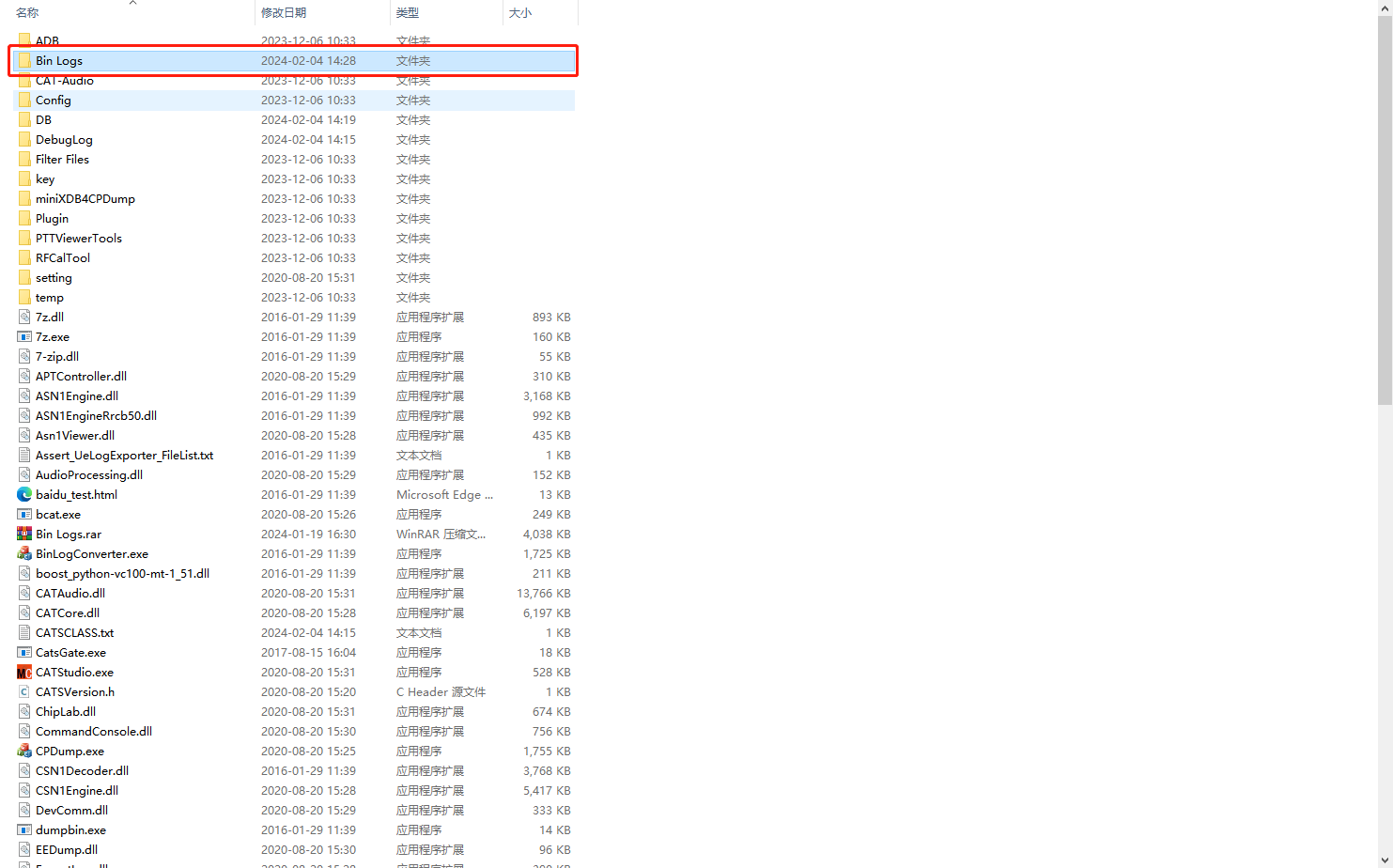

已抓取的LOG，可以從Bing logs文件夾里查看。
完成后，壓縮此文件夾，打包發送給技術支持即可。
五、ASR方案導出pcap文件教程
把已抓的log文件放到桌面上，抓完log之后，需要關閉log軟件，重新打開

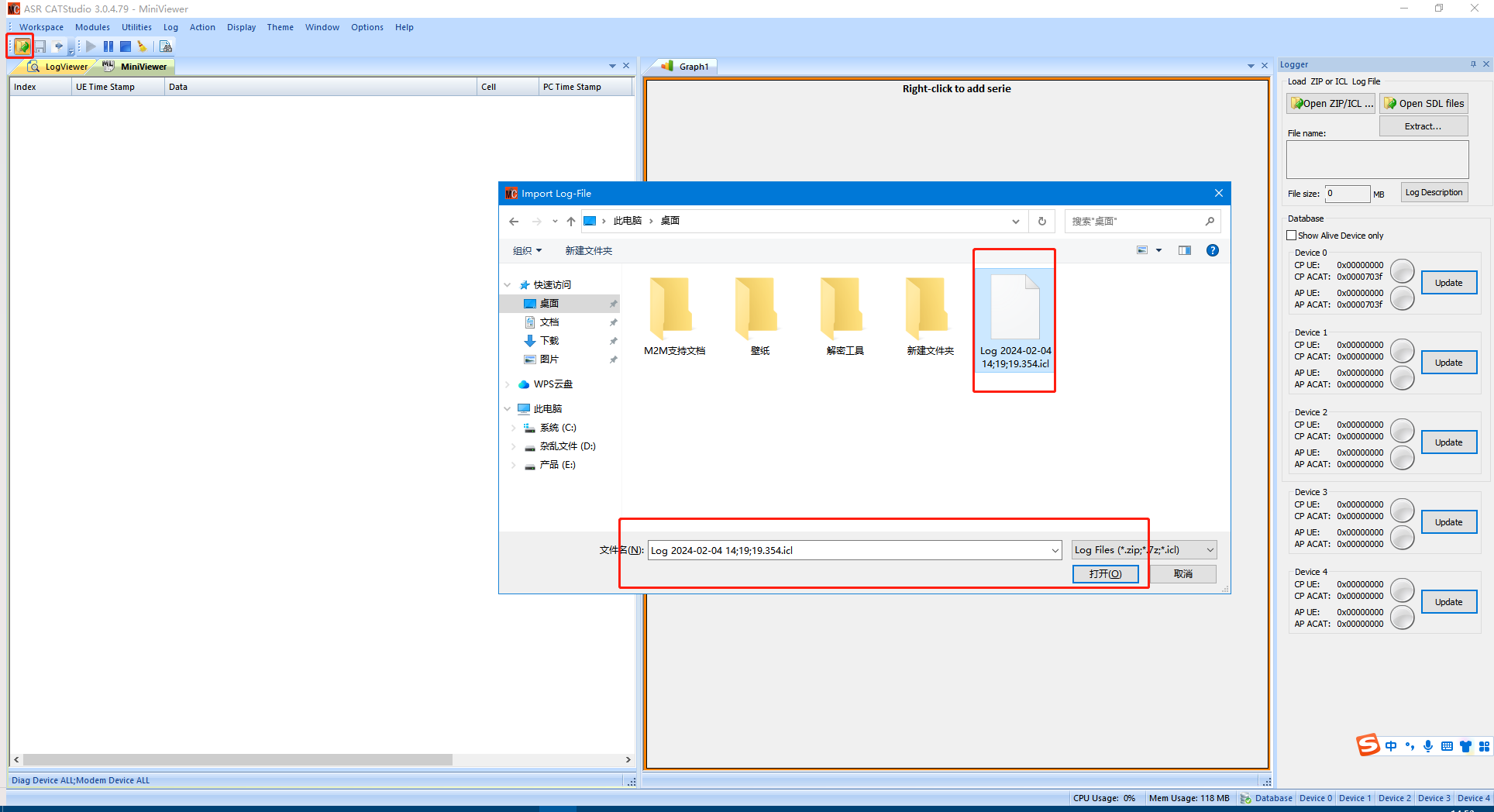

需要先導入我們已抓的log文件。

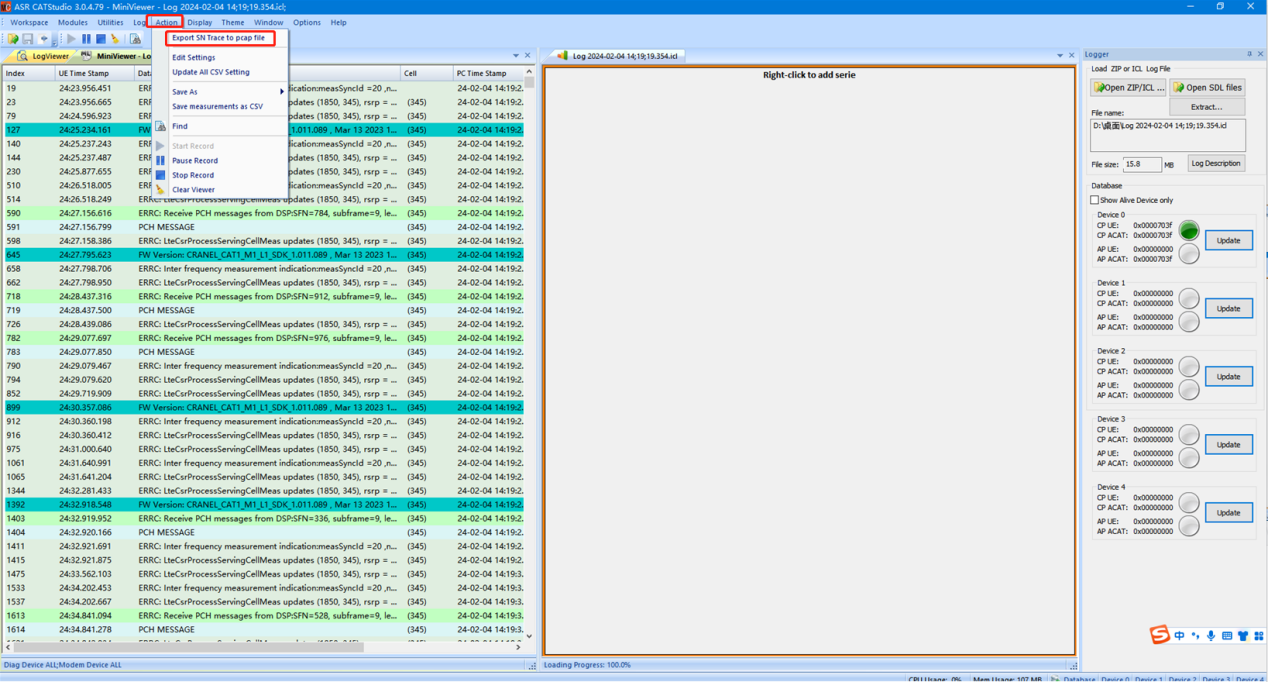

點擊Action--Export SN Trace to pcap file
注:補:如果右側按鈕未變綠，則需要右擊導入抓LOG時導入的DB文件

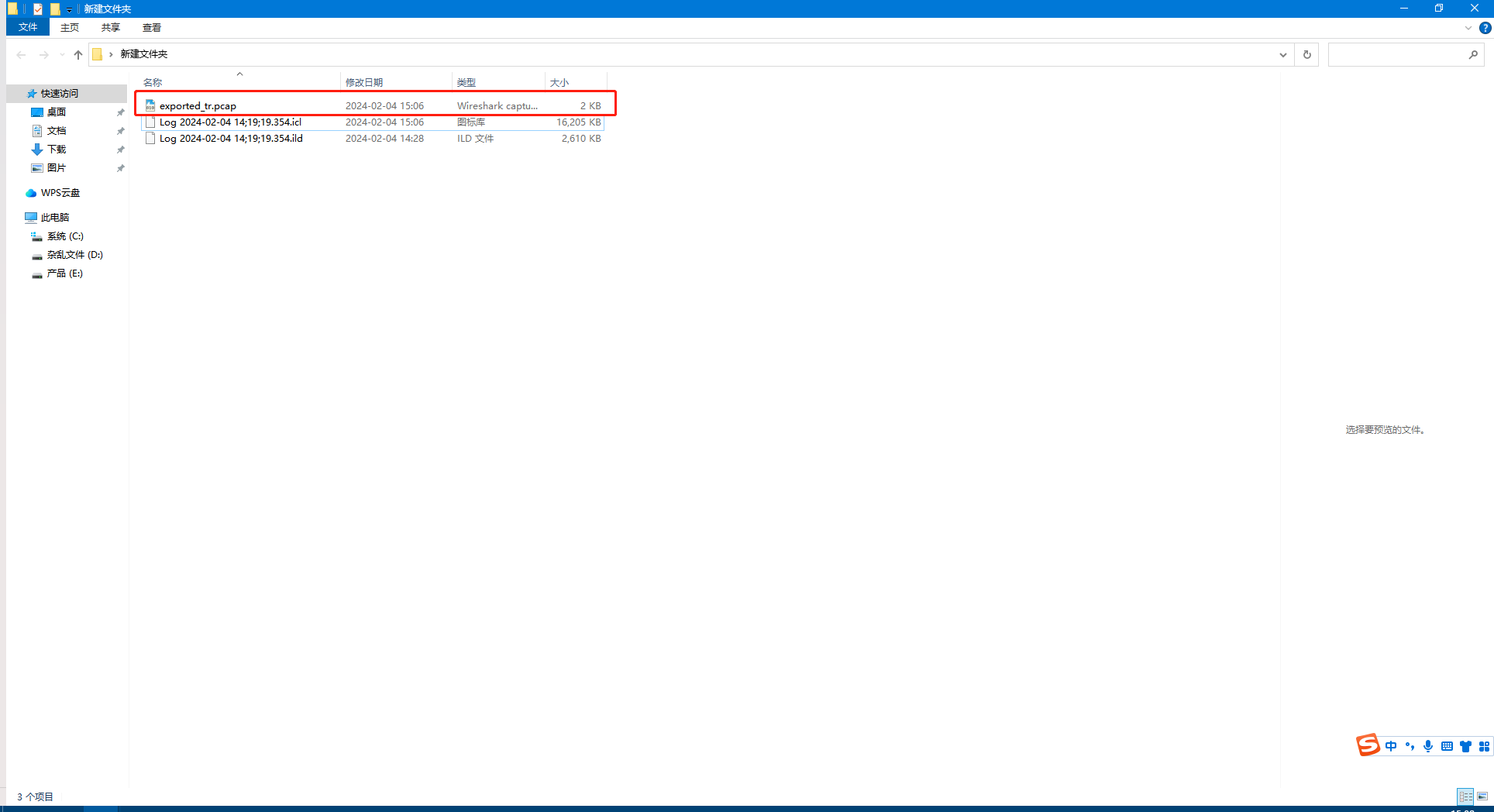

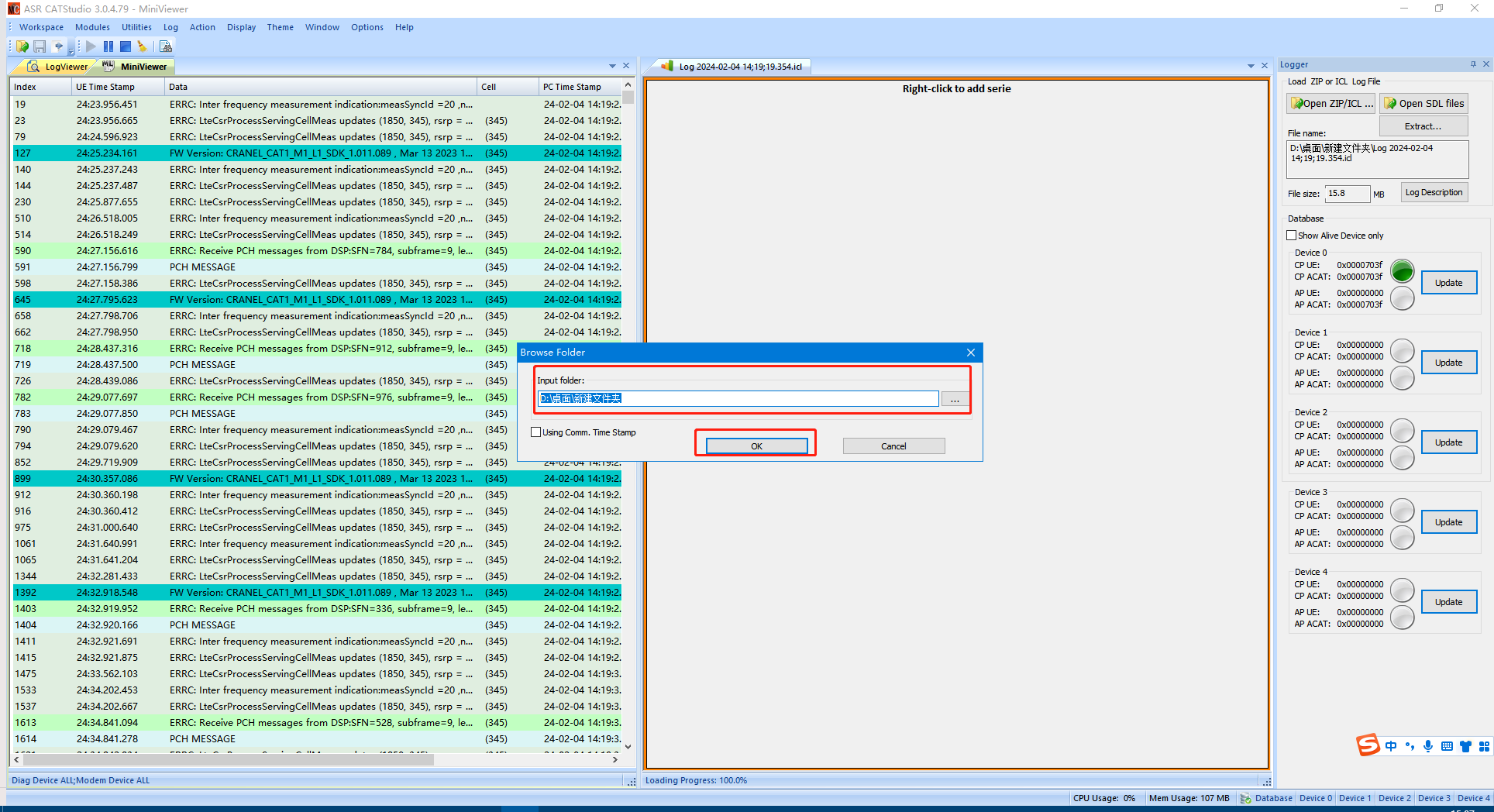

如果右側按鈕已變綠，直接選擇要導出的位置，點擊OK即可。
編寫人：王玉雪 編寫日期：2024-02-04
審核人：金志方 審核日期：2024-03-05
訂正版本：V1.0 訂正內容：初稿
