WH-GM5 連接有人云示例

一、資料下載

WH-GM5 資料包官網下載鏈接：http://imbacareer.com.cn/Download/1283.html

WH-GM5 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

二、硬件連接

1、所需物品

WH-GM5模塊 1個

5V或12V電源適配器 1個

天線 1根

USB-RS232串口線 1條

評估板 1個

SIM卡1張

筆記本電腦1臺

2、硬件連接

WH-GM5在評估板上用232串口接USB-RS232轉USB串口線接到電腦USB口，然后產品接12V電源適配器。電腦打開設置軟件。

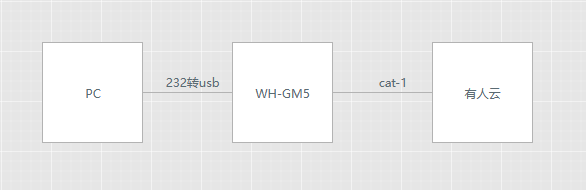

硬件連接框圖：

三、產品參數設置

1、有人云參數配置

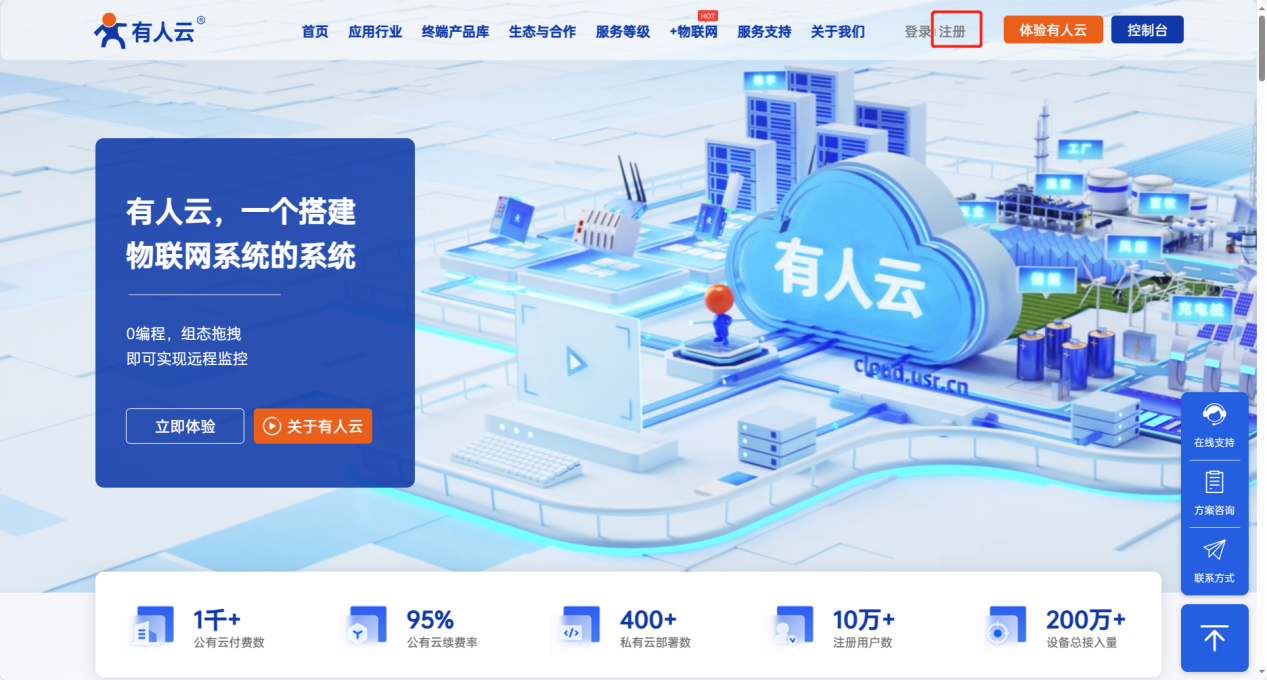

登錄有人云，沒有賬號需要先申請注冊通行證，可以用手機號或者郵箱注冊。http://cloud.usr.cn/

云平臺添加設備

在網關管理---網關列表-添加網關，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼，網關名稱也可以自定義。

選擇有人云透?jìng)?/span>

四、WH-GM5參數配置

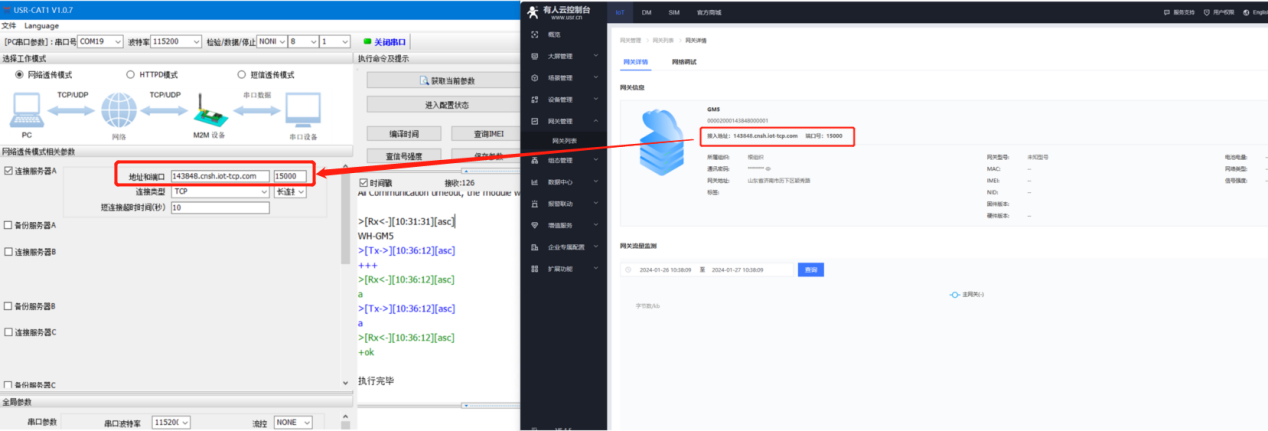

電腦打開WH-GM5的設置軟件，在電腦設備管理器中找到對應的端口號，并用設置軟件打開。使用設置軟件打開串口、進入配置狀態，返回下圖信息表明正確進入配置狀態。

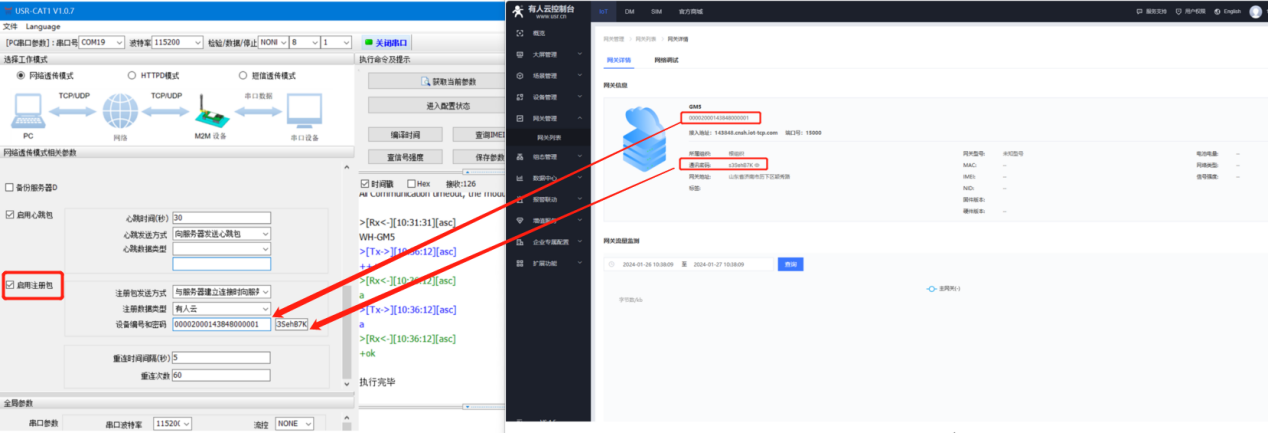

云平臺生成的ID和通訊密碼寫入注冊包有人云類型（注意不要有空格）

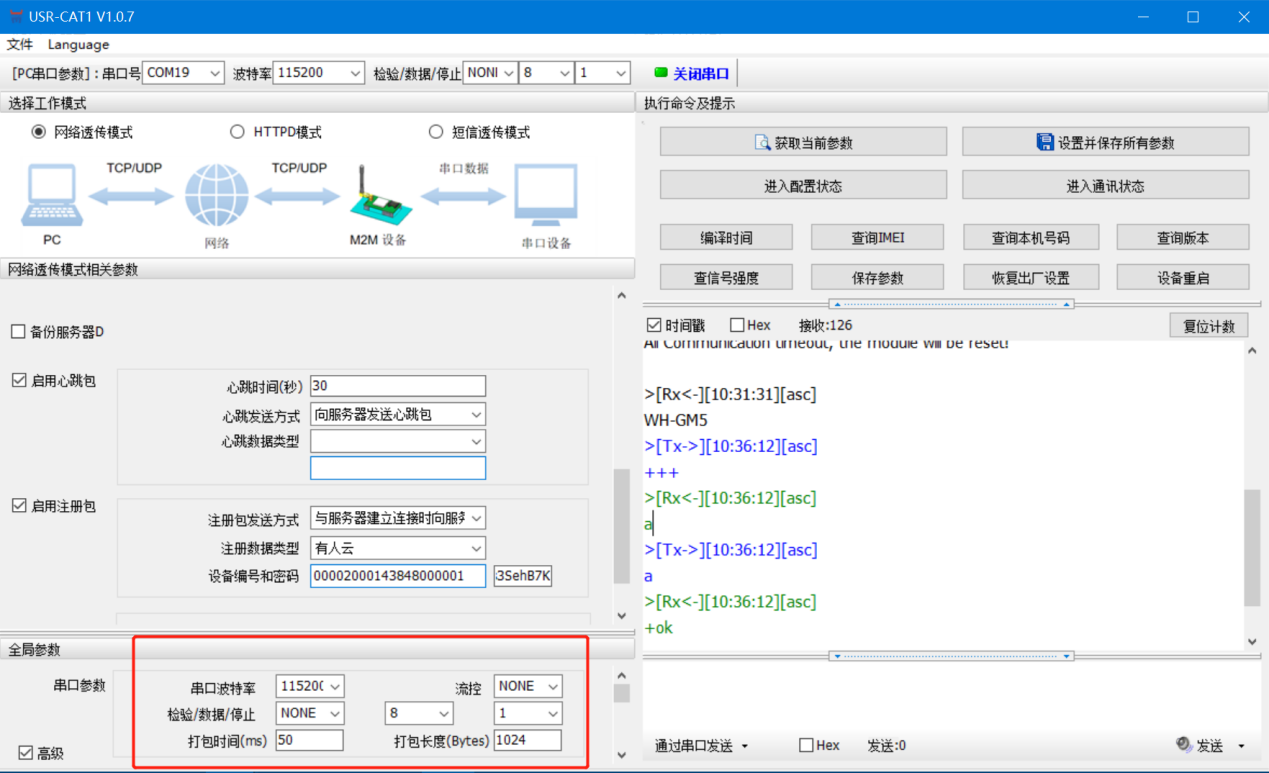

配置GM5全局參數的串口參數 波特率數據位校驗位停止位和傳感器的串口參數保持一致。本案例默認。

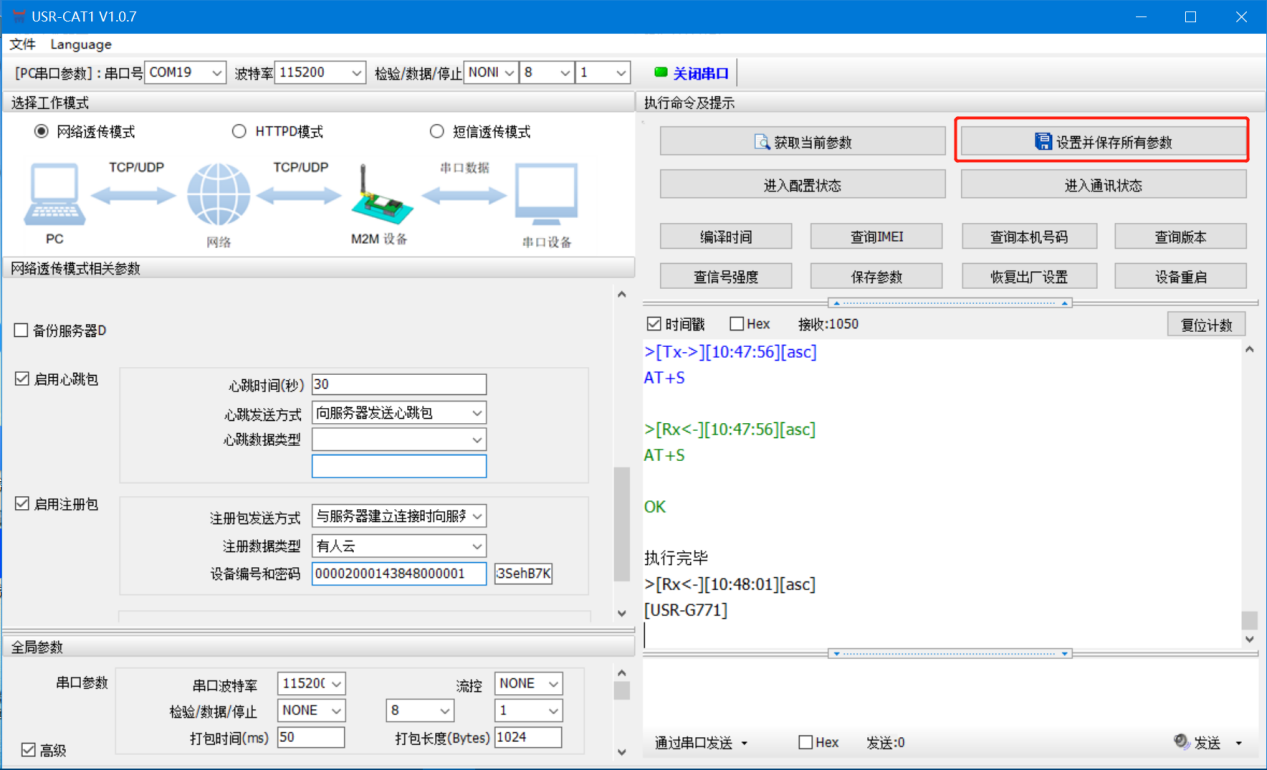

設置完所有參數之后 保存參數，設備自動重啟成功。

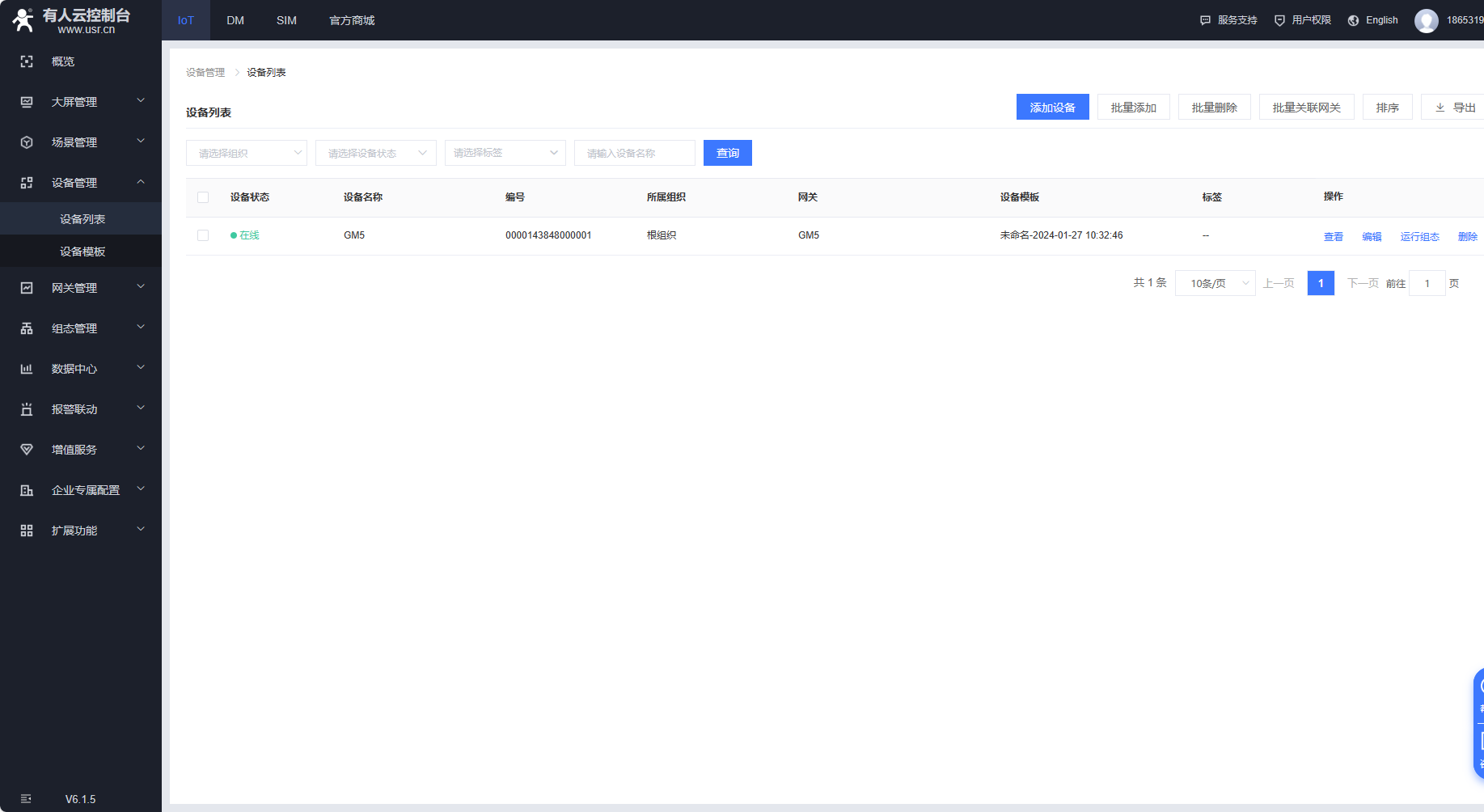

保存參數重啟設備可以看到設備在線。

五、功能調試

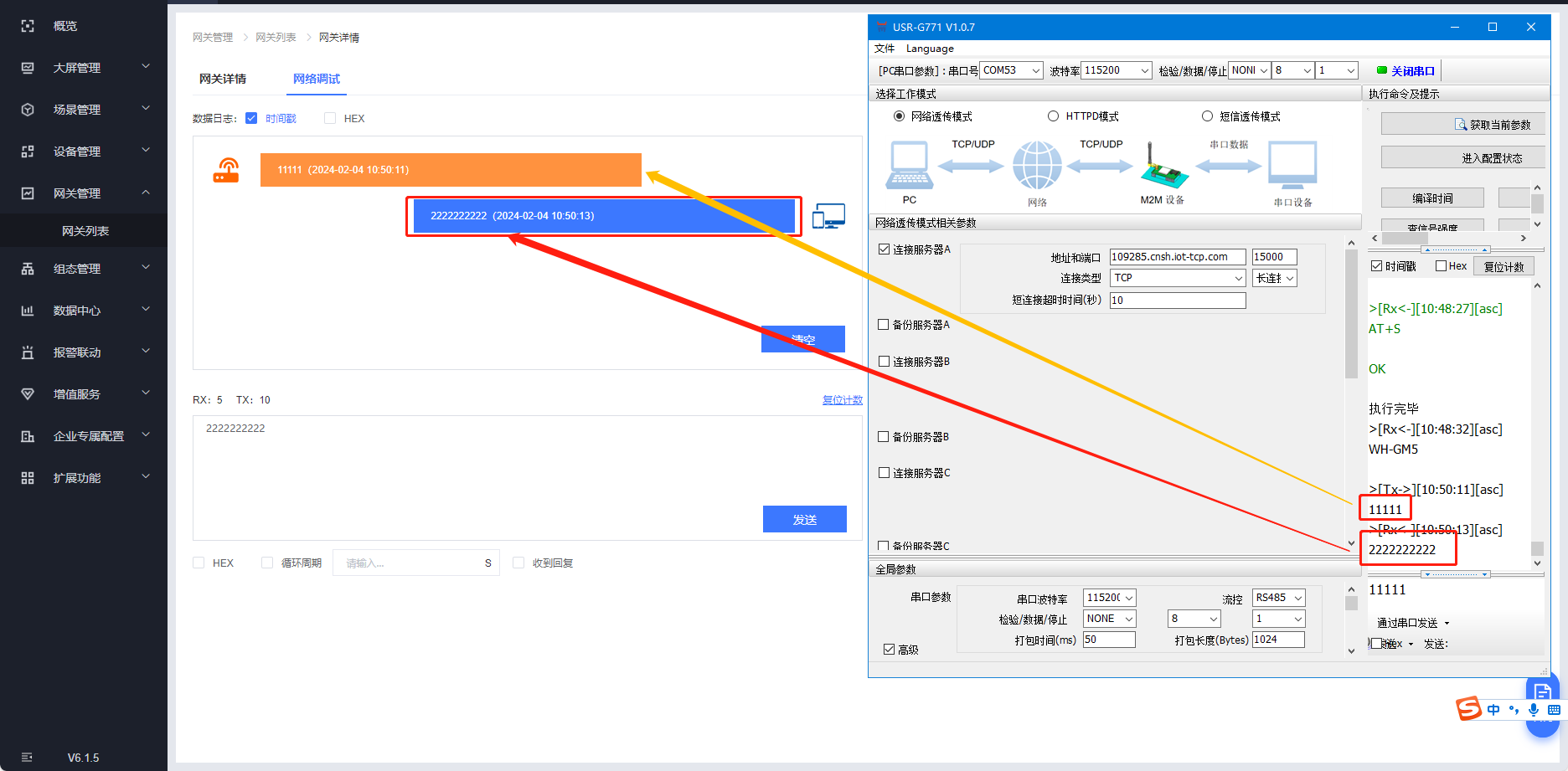

在有人云上下發數據，實現云端和終端設備透?jìng)鲾?shù)據。

編寫人：王玉雪 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
