USR-G781連接遠程服務器注冊包試示例
一、資料下載
設置軟件：http://imbacareer.com.cn/Download/537.html
說明書: http://imbacareer.com.cn/Download/440.html
規格書：http://imbacareer.com.cn/Download/441.html
串口轉網絡調試助手：http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G781 產品 1臺
12V電源適配器 1個
USB-RS232或USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接

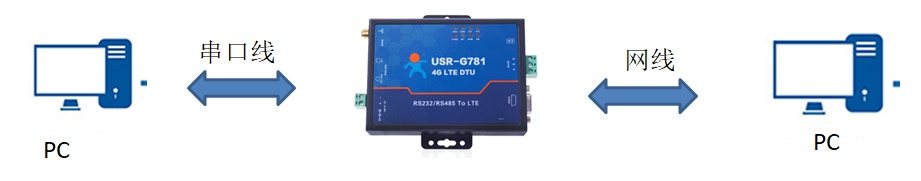

（1）G781的串口通過USB轉RS232/485接到PC上，LAN口通過網線連接到電腦的網口上，(或者是wan口連接路由器，電腦連接同一個路由器)用我司提供的適配器供電。
(2) 指示燈狀態：
Power亮起：說明供電正常
Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題
linka亮起：說明成功連接A路服務器
三、產品參數設置

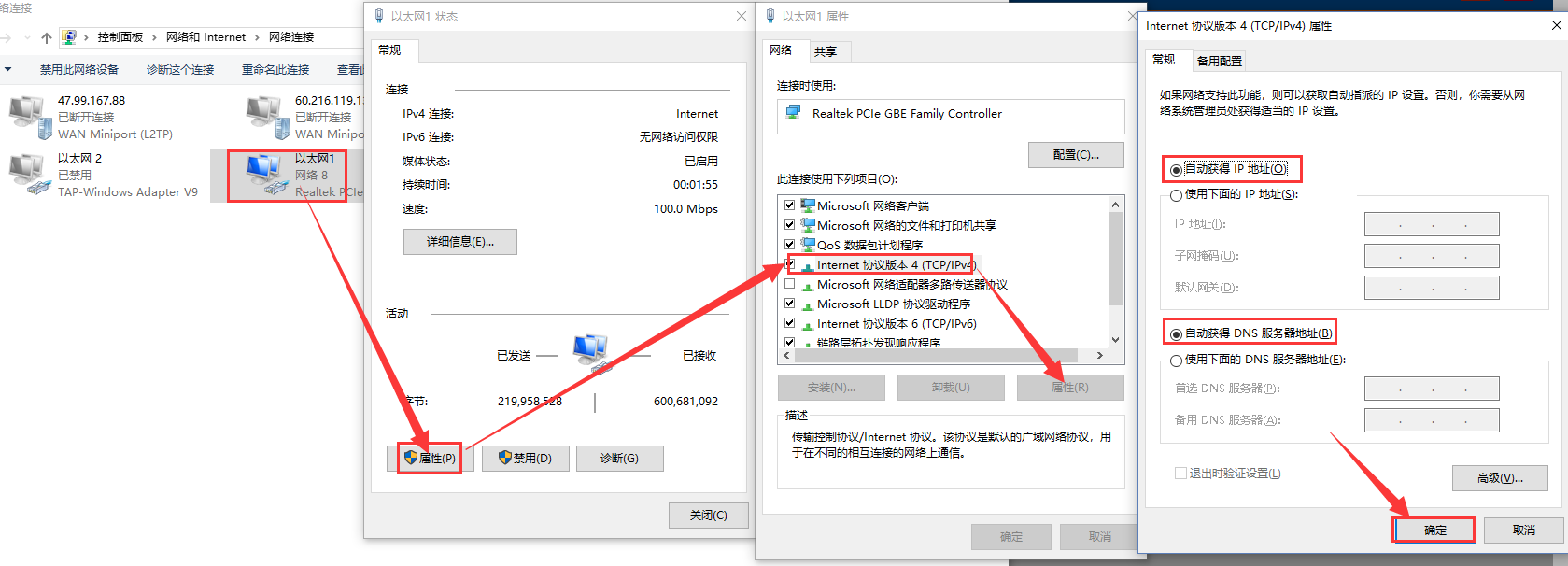

1、打開網絡共享中心，雙擊對應的網絡適配器，點擊屬性
選擇IPv4，點擊屬性，修改電腦為自動獲取IP，然后點擊確定。（此處講得是同個局域網下進行通信，如果電腦本來就是自動獲取IP，這一步可以跳過）點擊詳細信息可以查看到電腦獲取的IP地址：

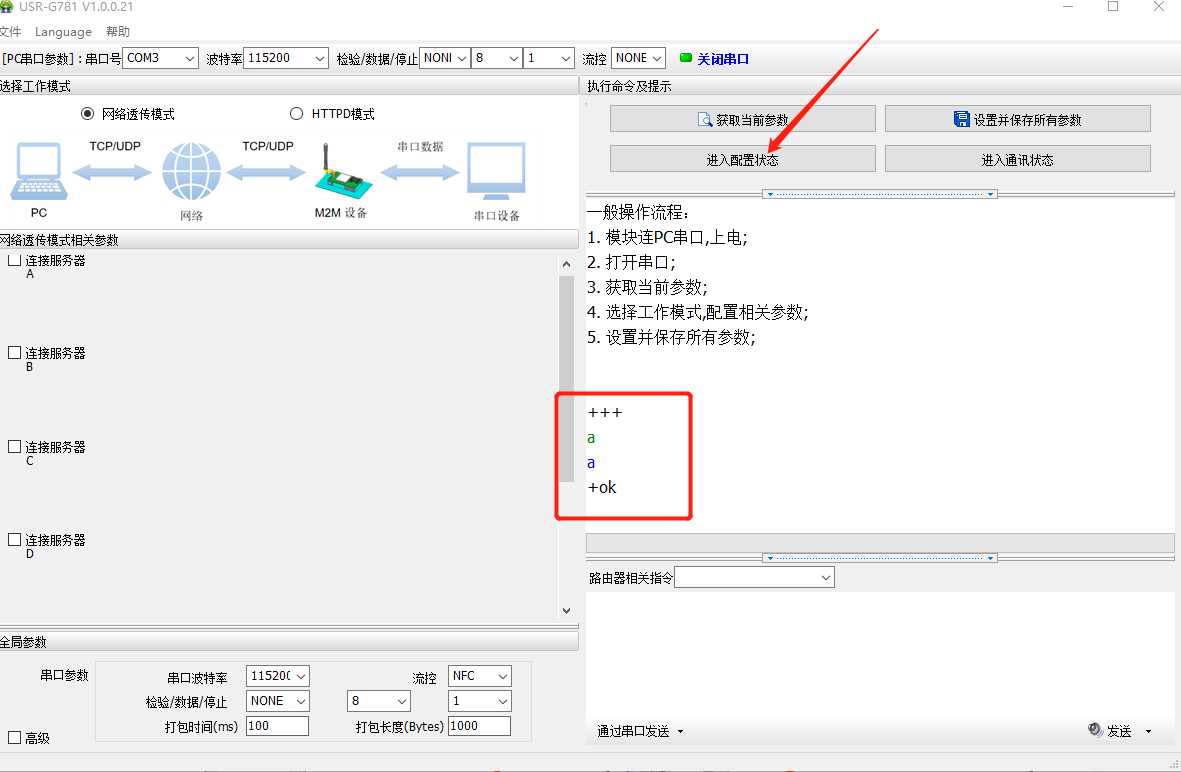

2、打開設置軟件，出廠默認波特率：115200,n,8,1；
打開串口--->進入配置狀態--->成功的話，會返回OK

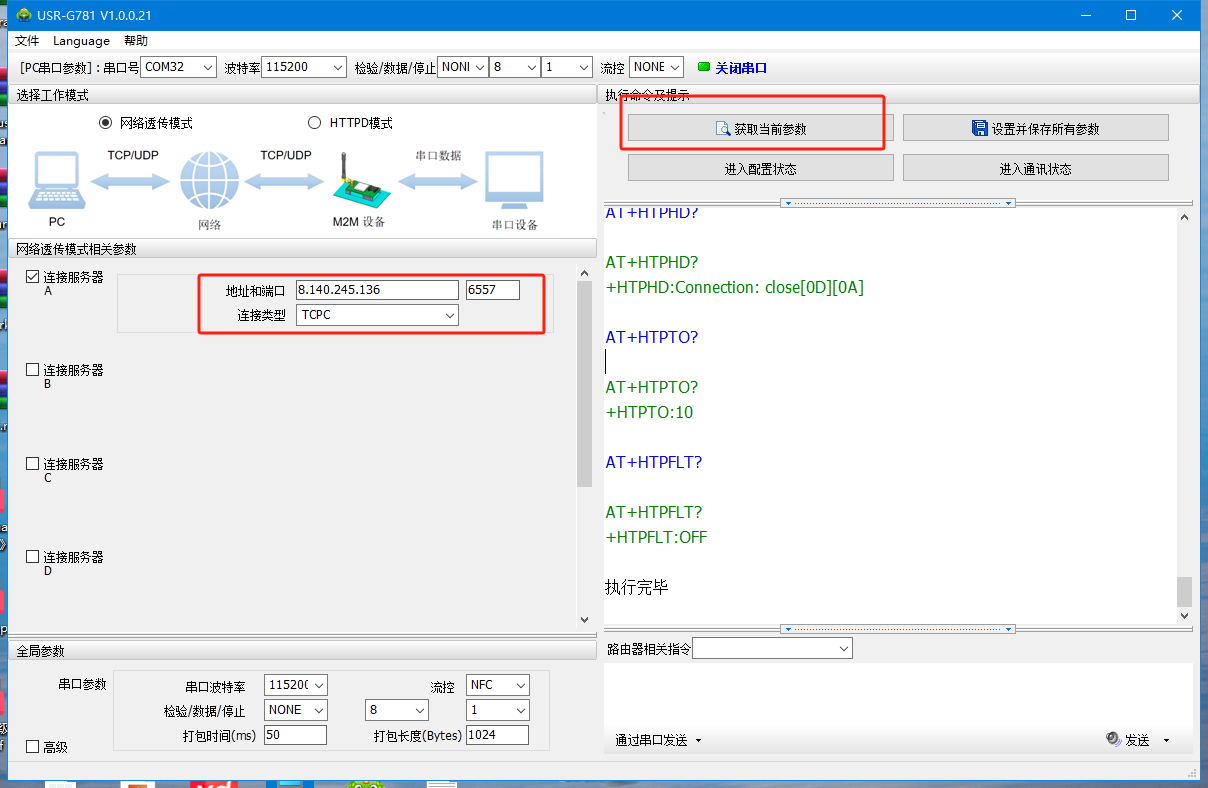

3、獲取當前參數----設置工作模式為“網絡透傳模式”，輸入遠程服務器的IP和端口。

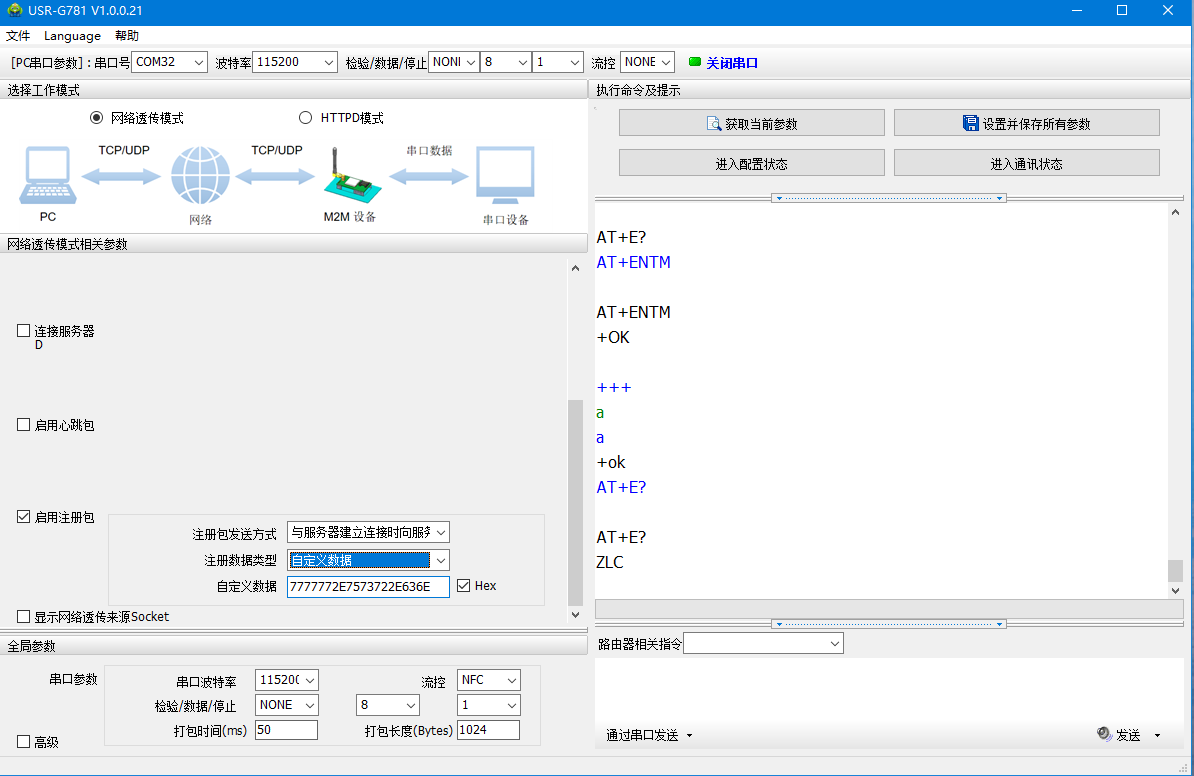

4、勾選“啟用注冊包”，發送方式選擇“與服務器建立連接時向服務器發送一次”，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是imbacareer.com.cn。設置完后點擊“設置并保存所有參數”。
四、功能調試

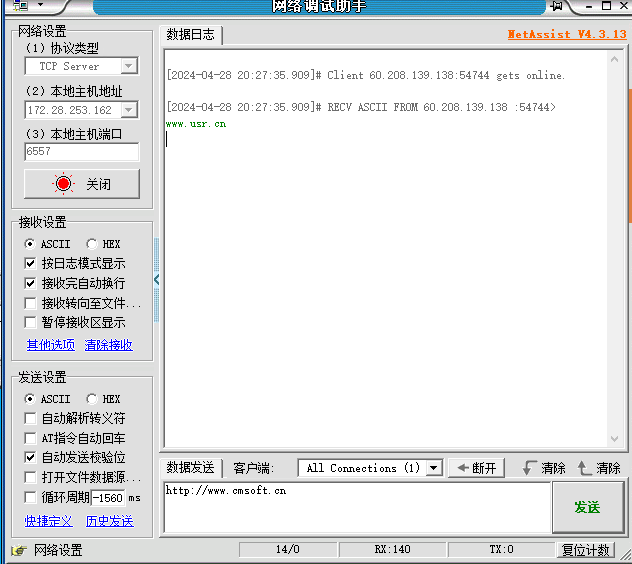

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口6557和USR-G781一樣，點擊連接。
建立TCP連接之后，與服務器建立連接時向服務器發送一次注冊包信息。
編寫人：任彥同 編寫日期：2024-04-28
審核人：金志方 審核日期：2024-05-06
訂正版本：V1.0 訂正內容：初稿
