USR-DR152 連接有人云（V6版本)和虛擬串口（V3.7.2.529版本）一對一通訊示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR152 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

DB9轉接板 1個

筆記本電腦 1臺

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR152設備

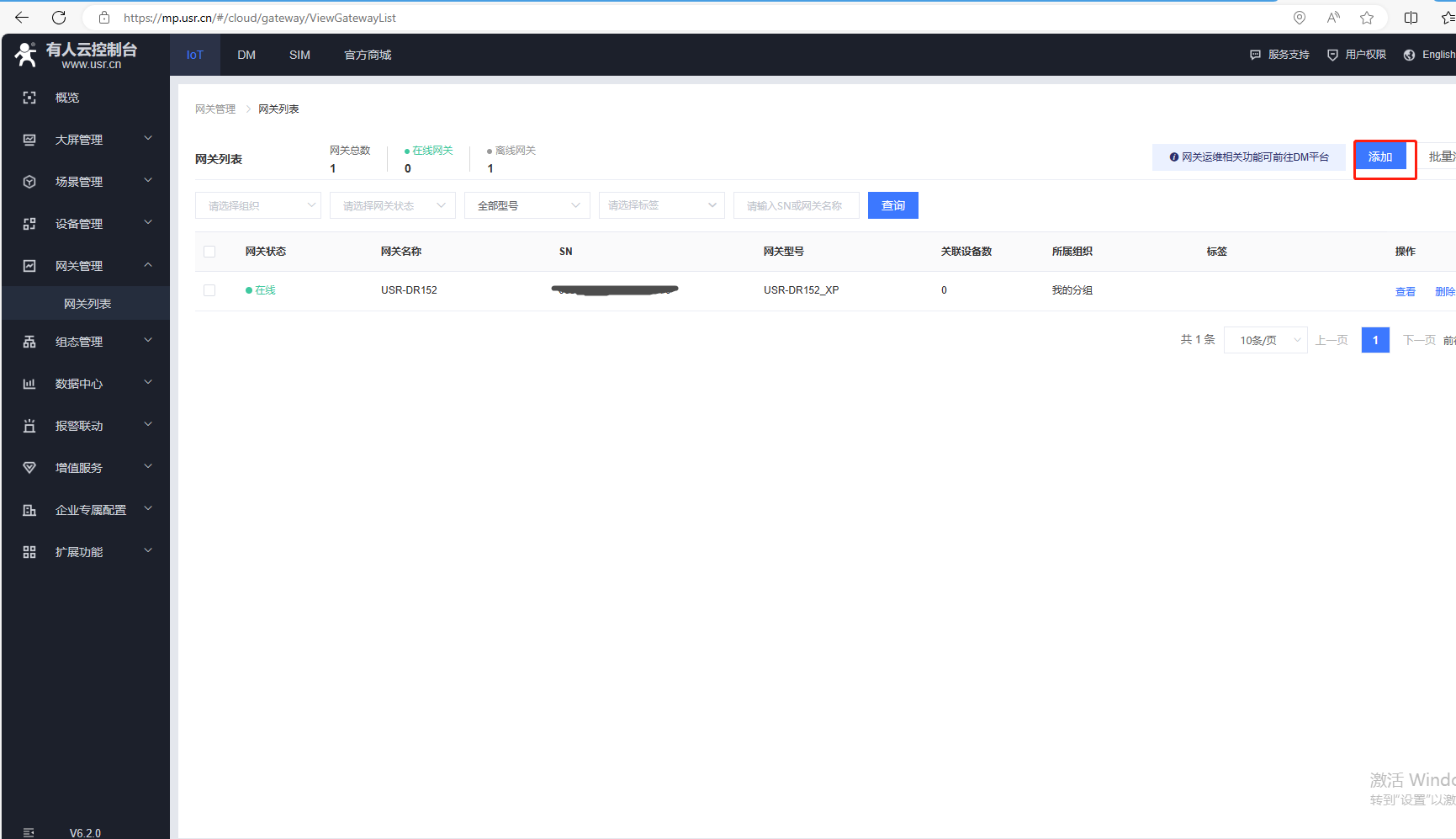

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

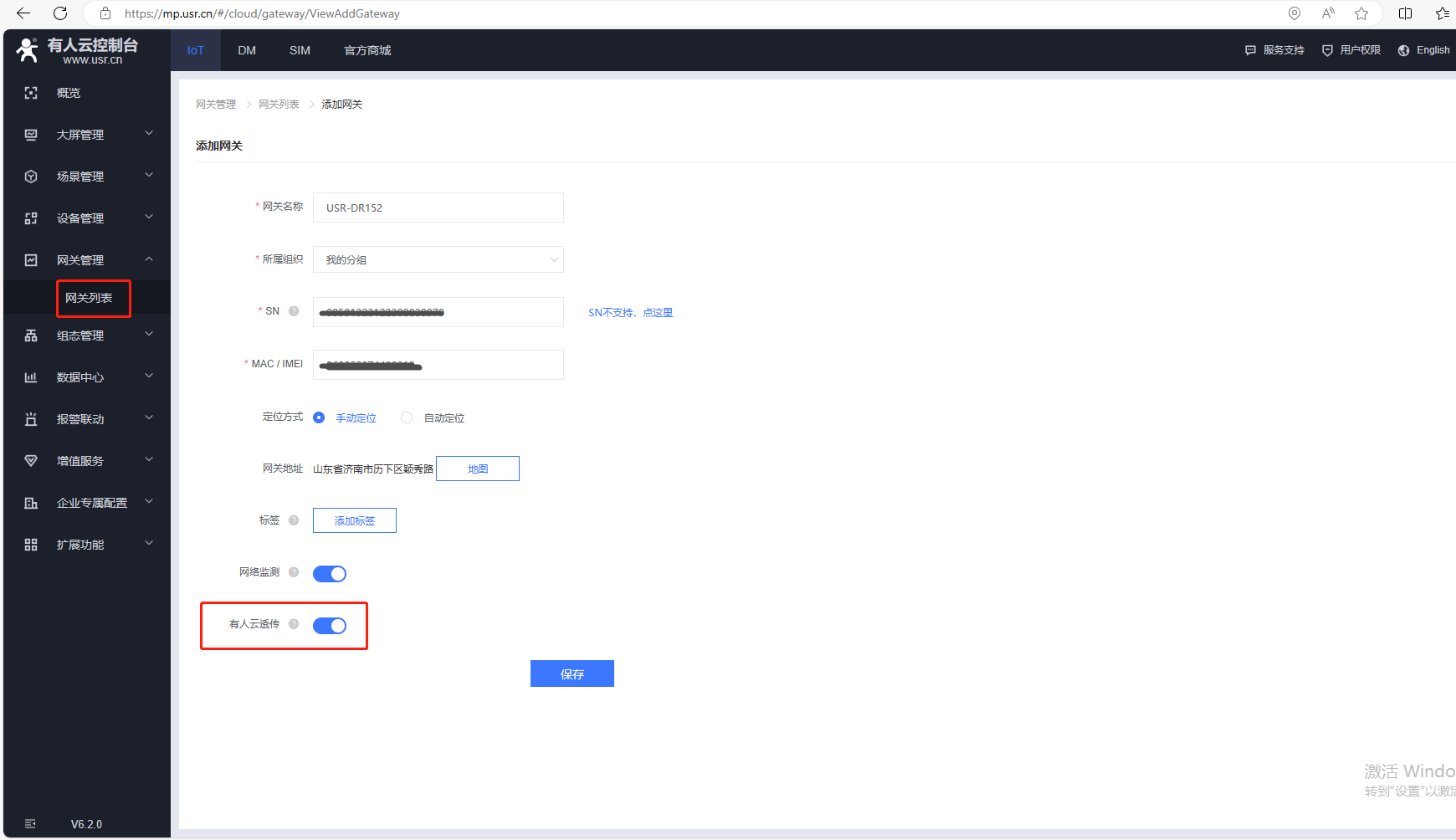

（2）USR-DR152查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透?jìng)餍枰催x開啟，最后點擊保存。

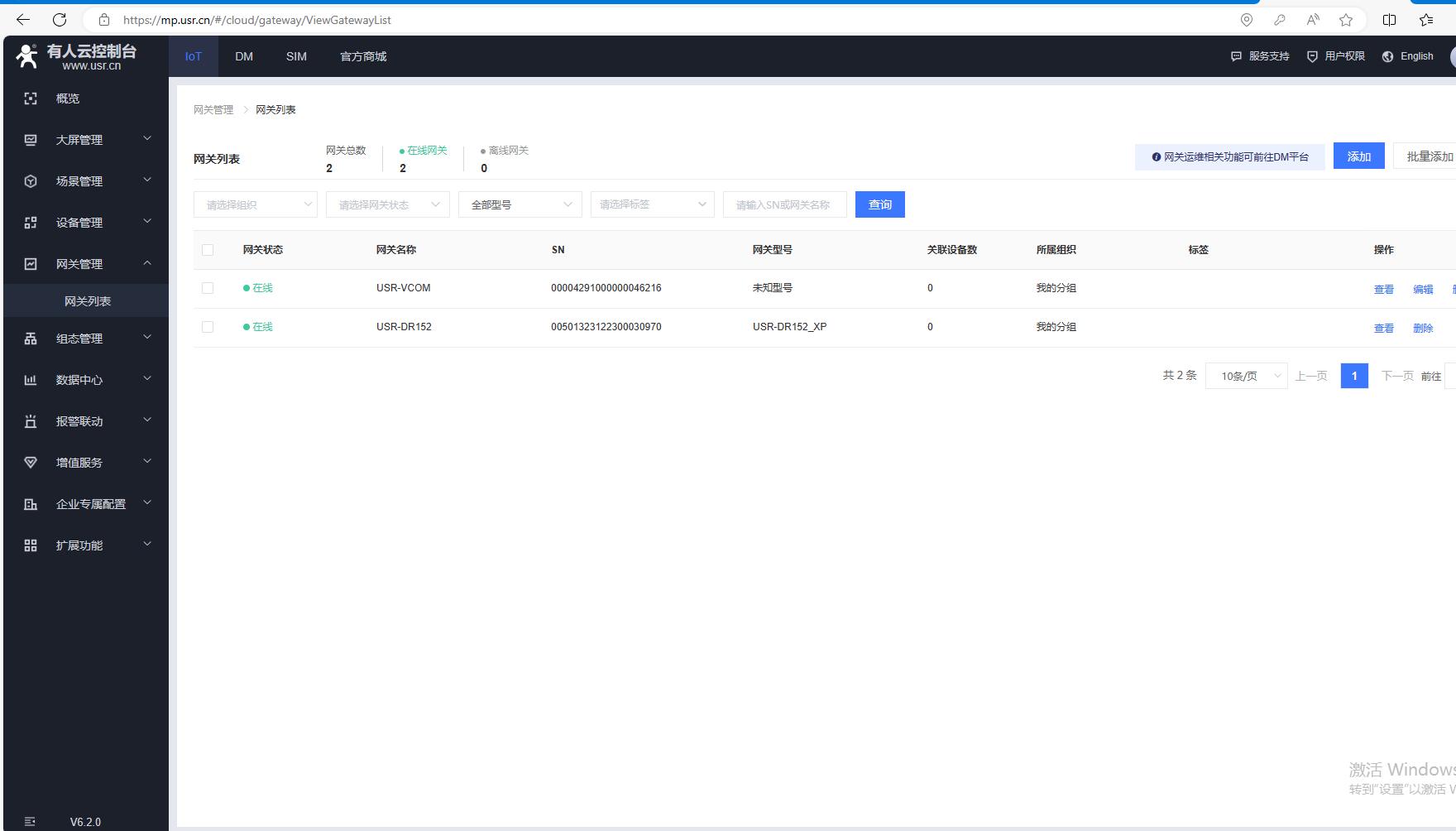

（3）添加完成，返回網關列表，含有人公司內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）

四、添加USR-VCOM設備

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

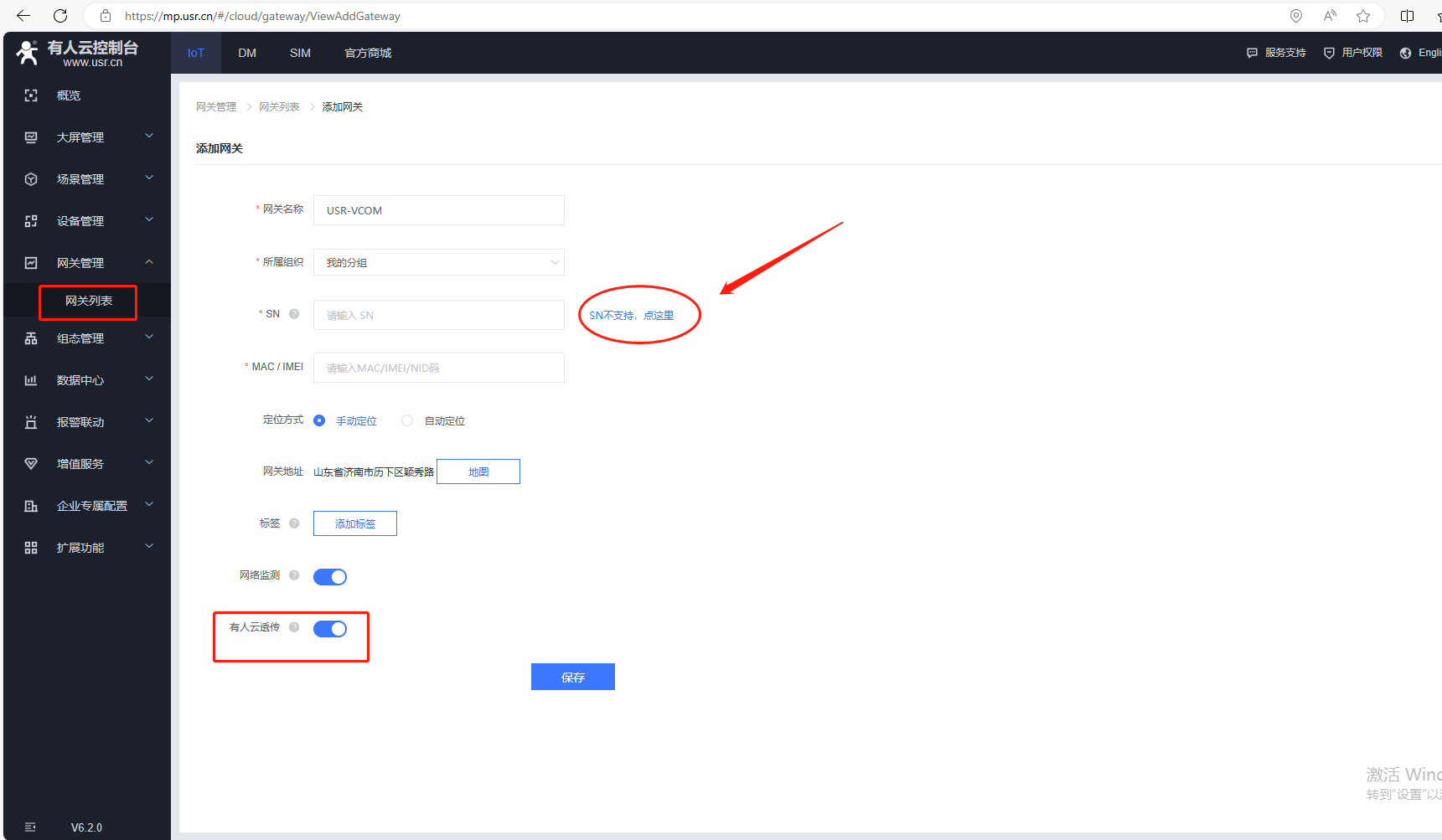

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

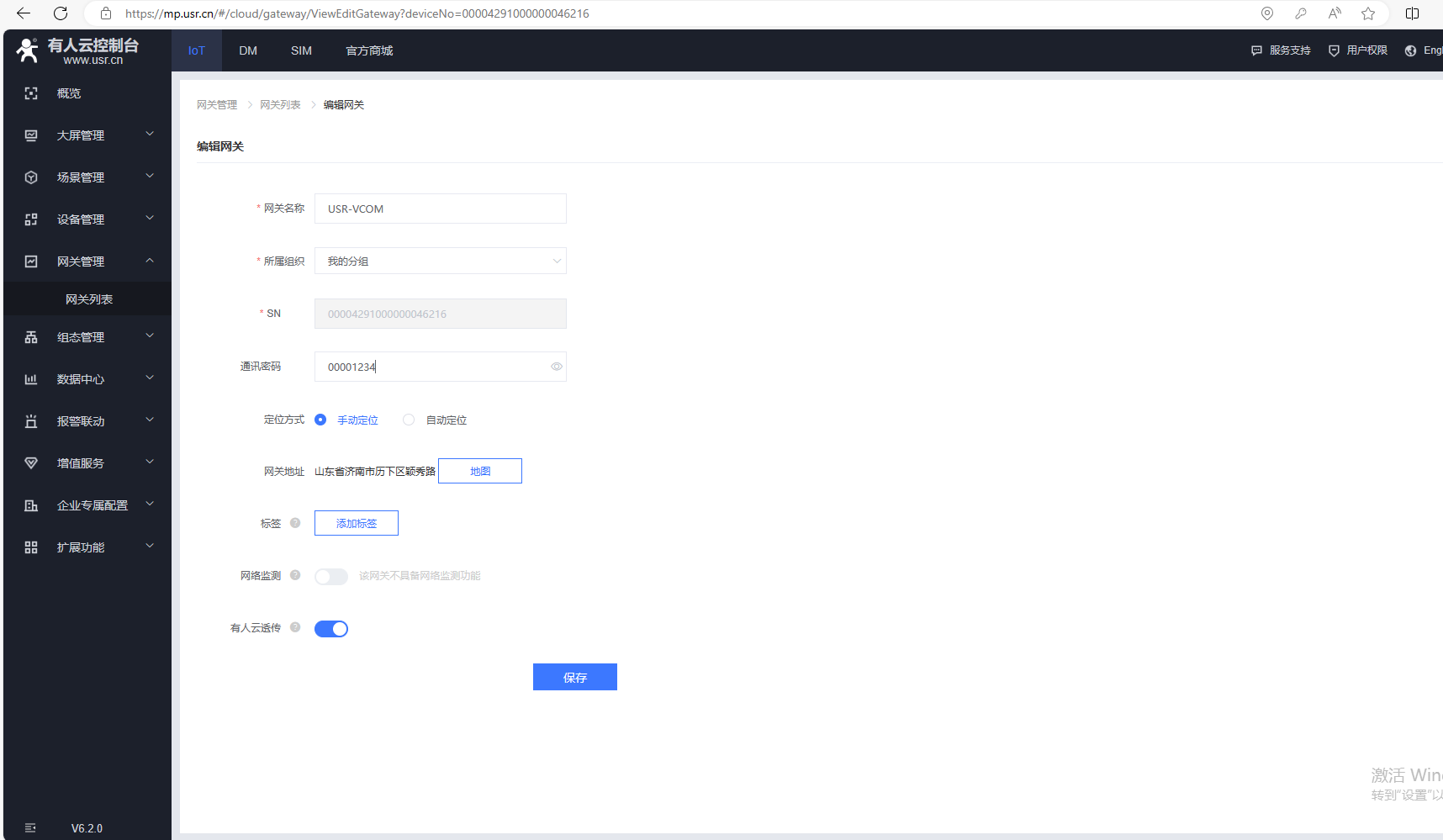

USR-VCOM網關添加成功
網關SN為： 00004291000000046216； 通訊密碼為： 00001234；

五、有人云建透?jìng)鹘M

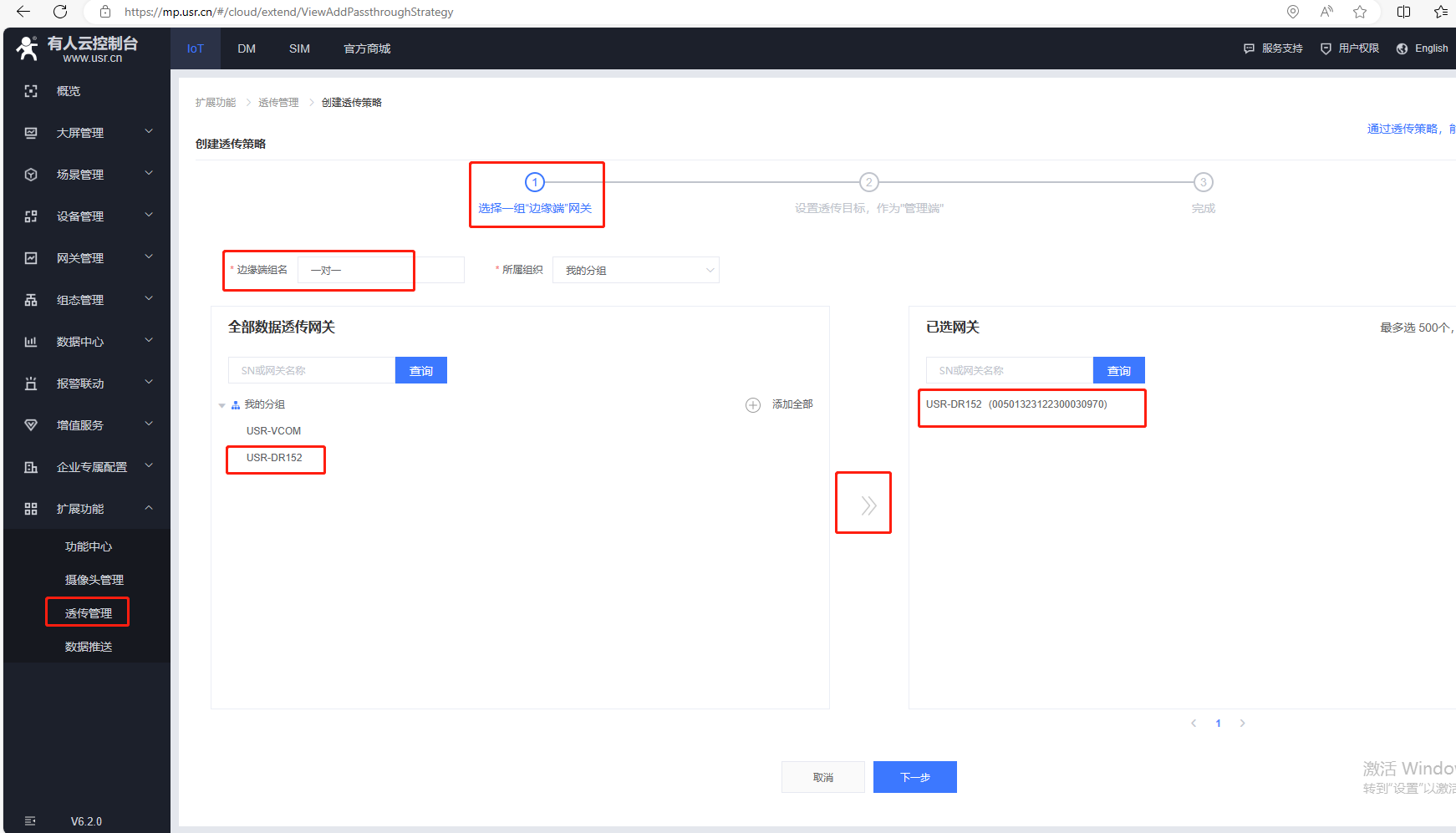

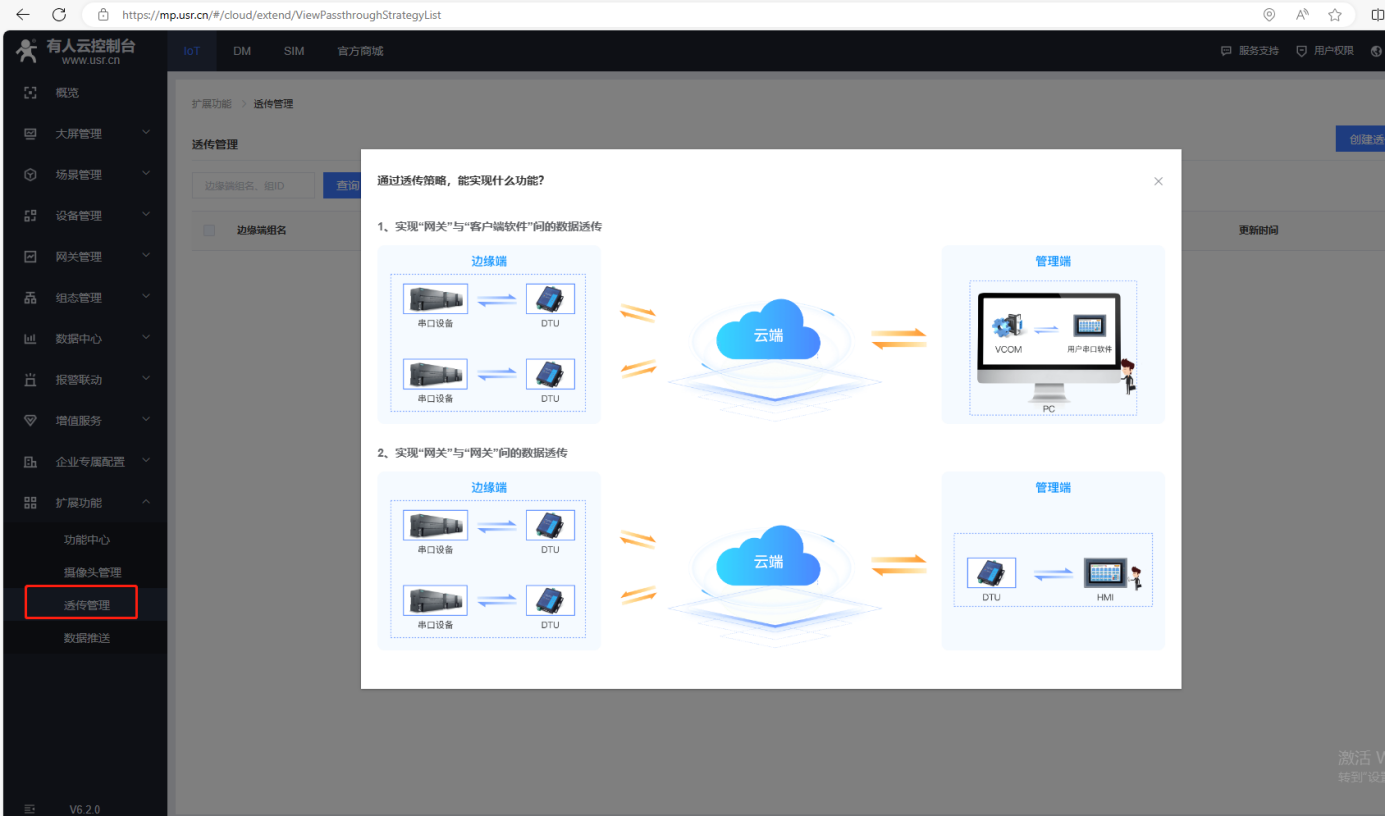

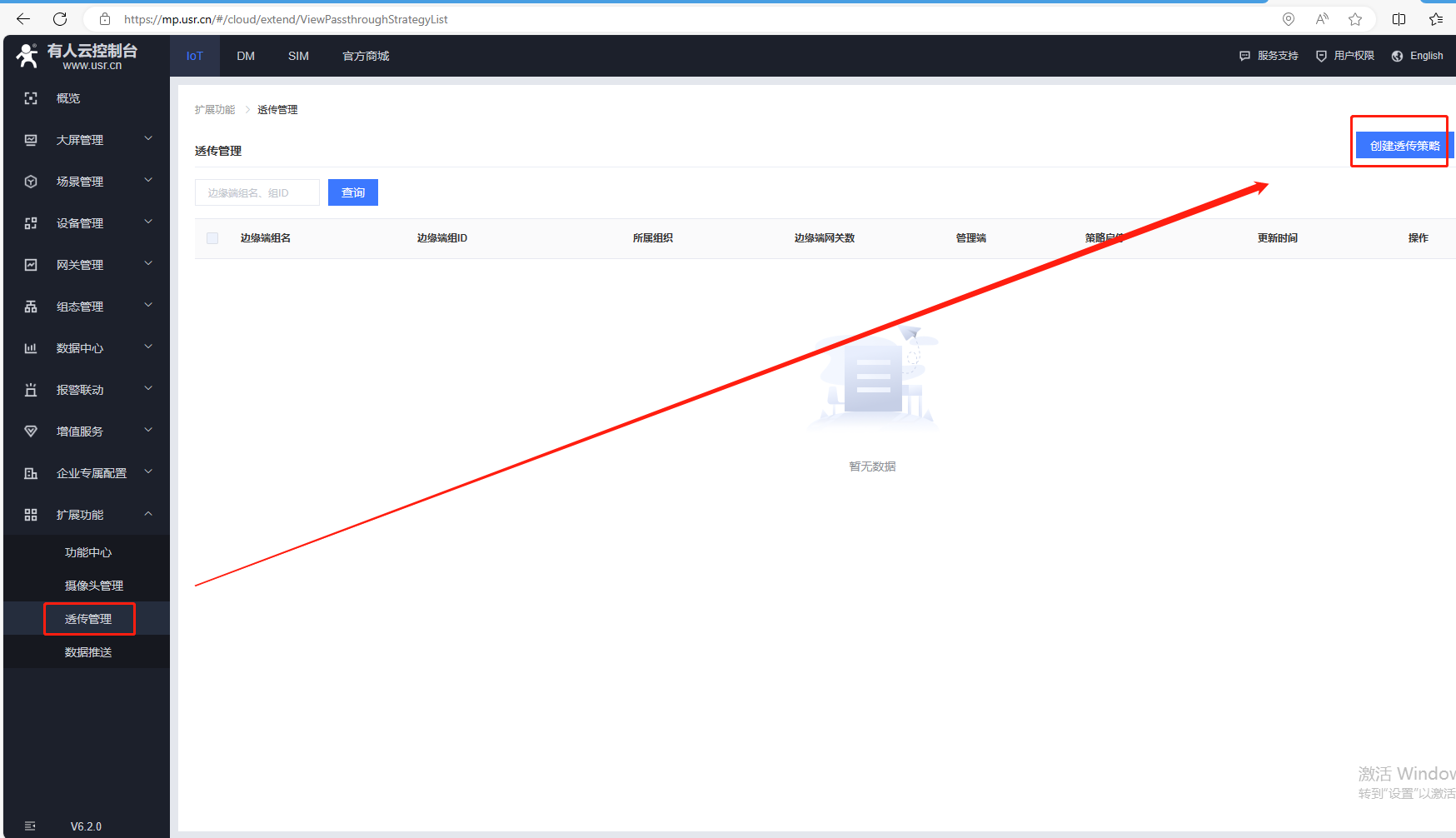

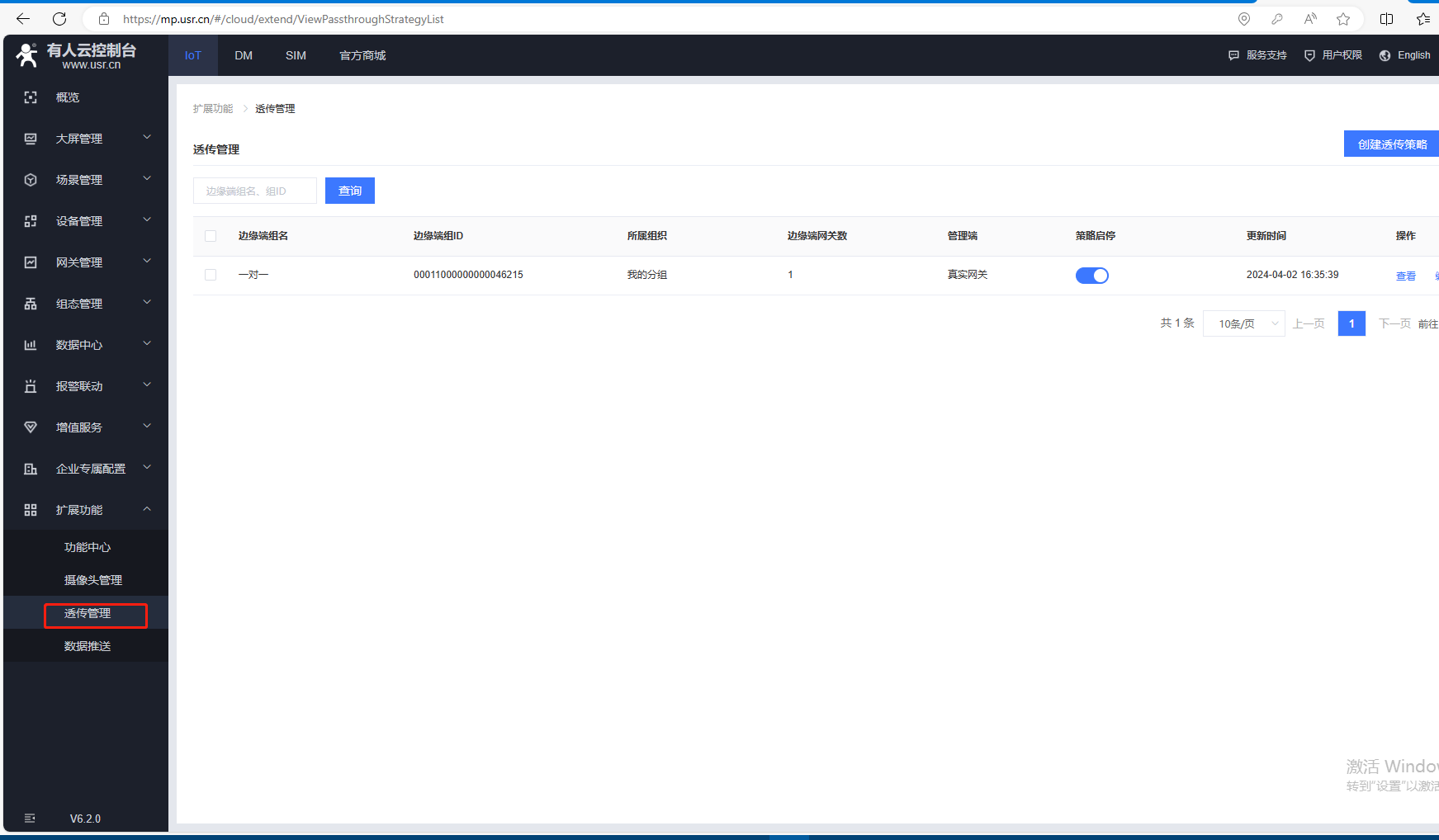

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑?/p>

2、選擇邊緣端網關，添加的USR-DR152設備

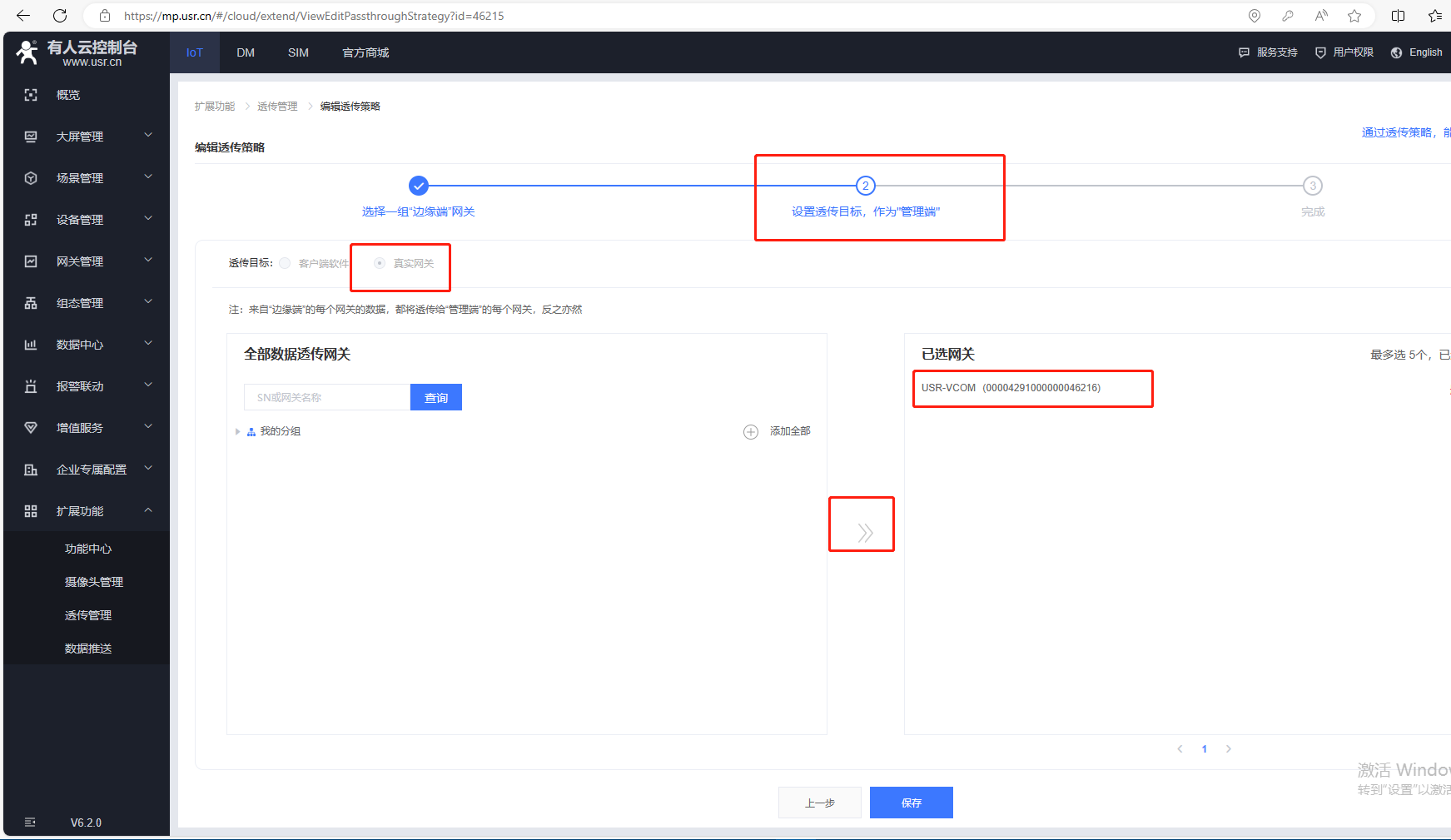

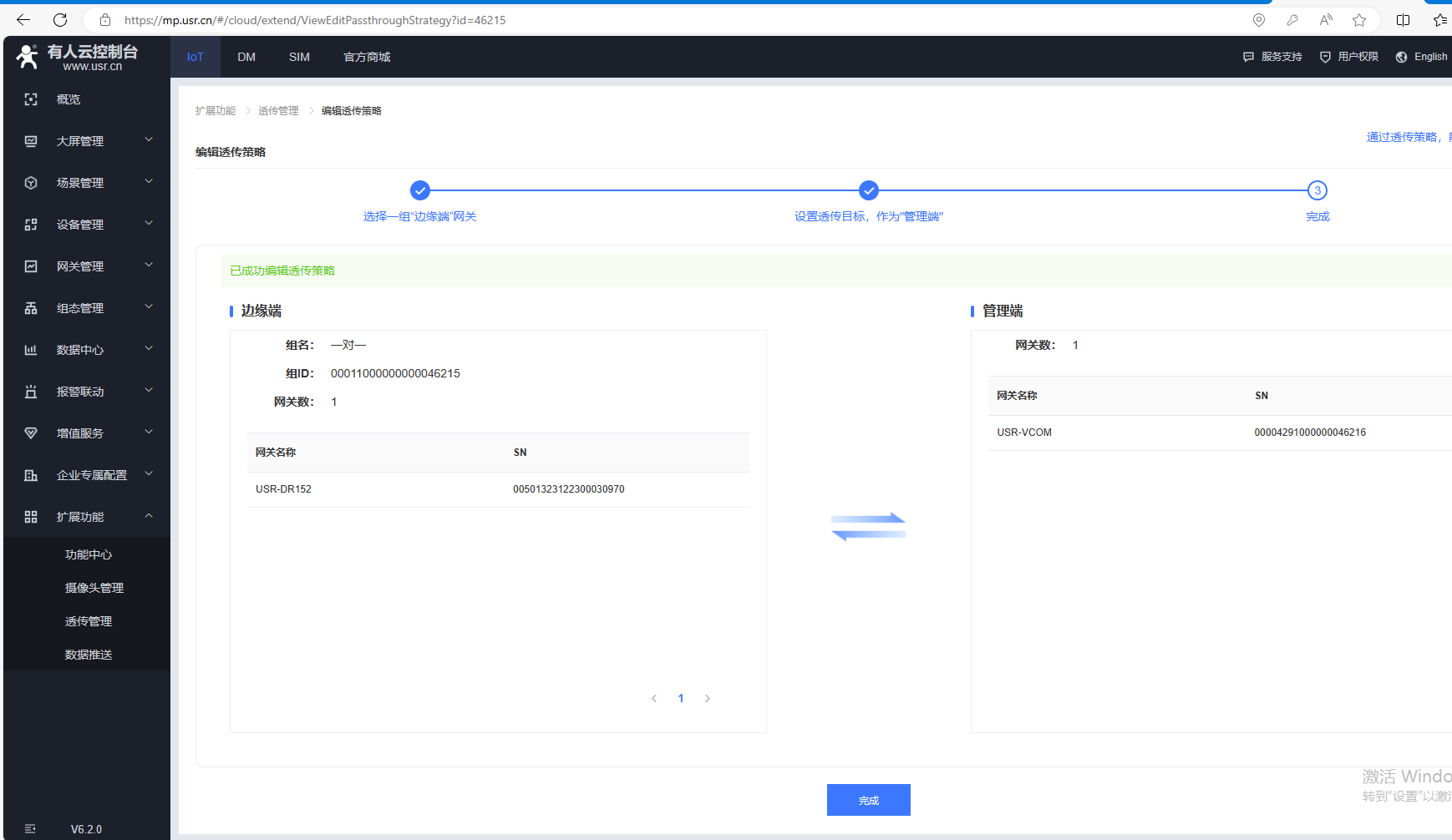

3、選擇管理端，選添加的USR-VCOM做管理端

六、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

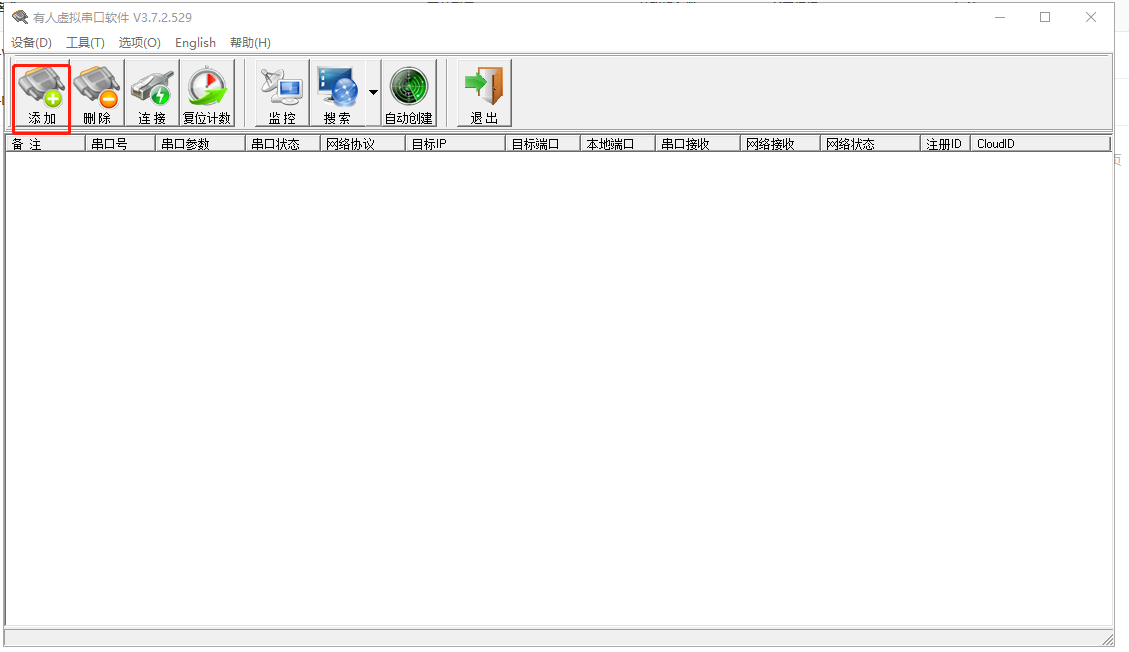

2、創建虛擬串口

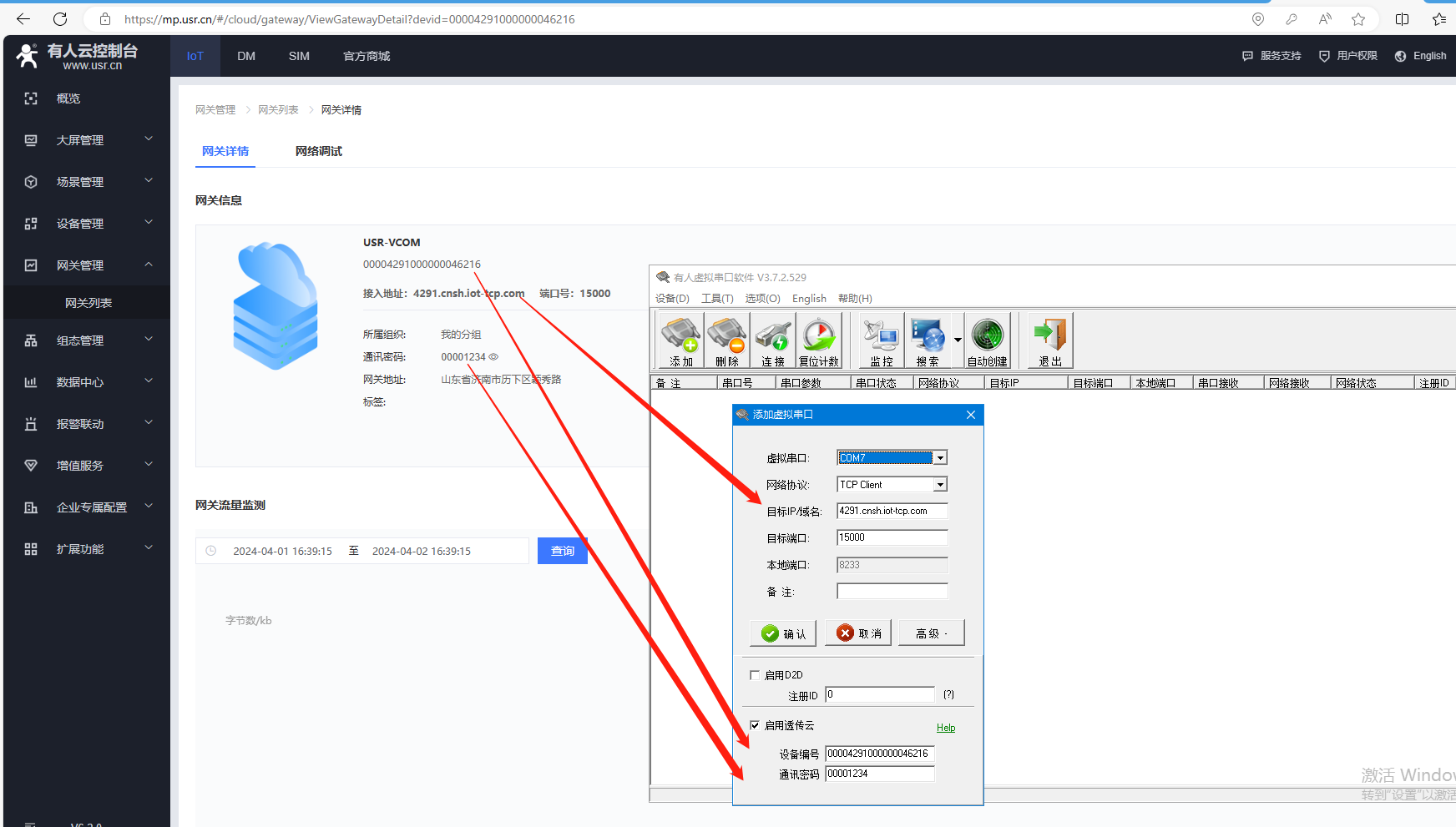

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004291000000046216； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟疲斎胗腥嗽铺砑釉O(shè)備的編號ID 00004291000000046216和密碼00001234，點擊確認。

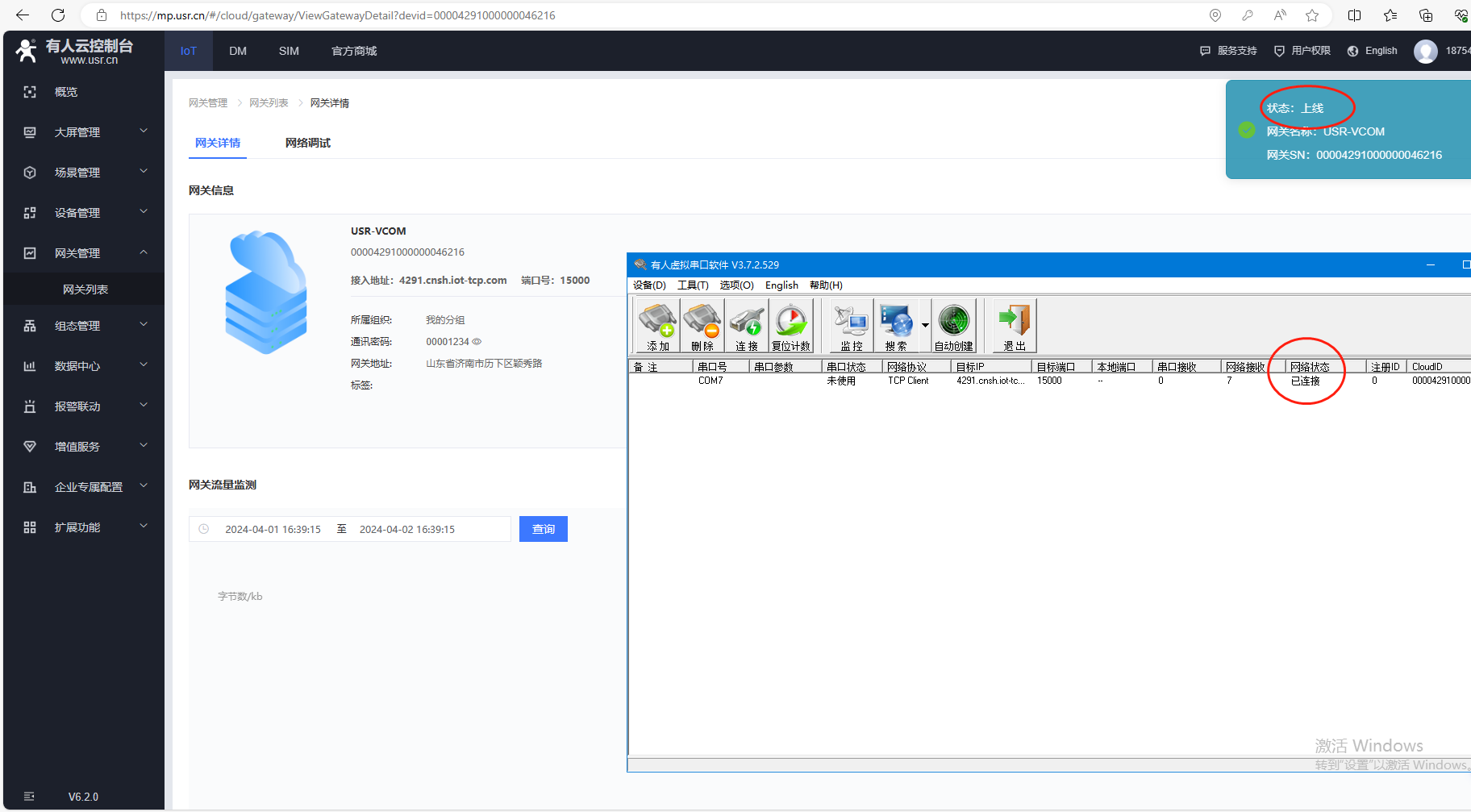

添加完，USR-VCOM所在的電腦連接外網正常，有人云USR-VCOM網關在線。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

七、通訊測試

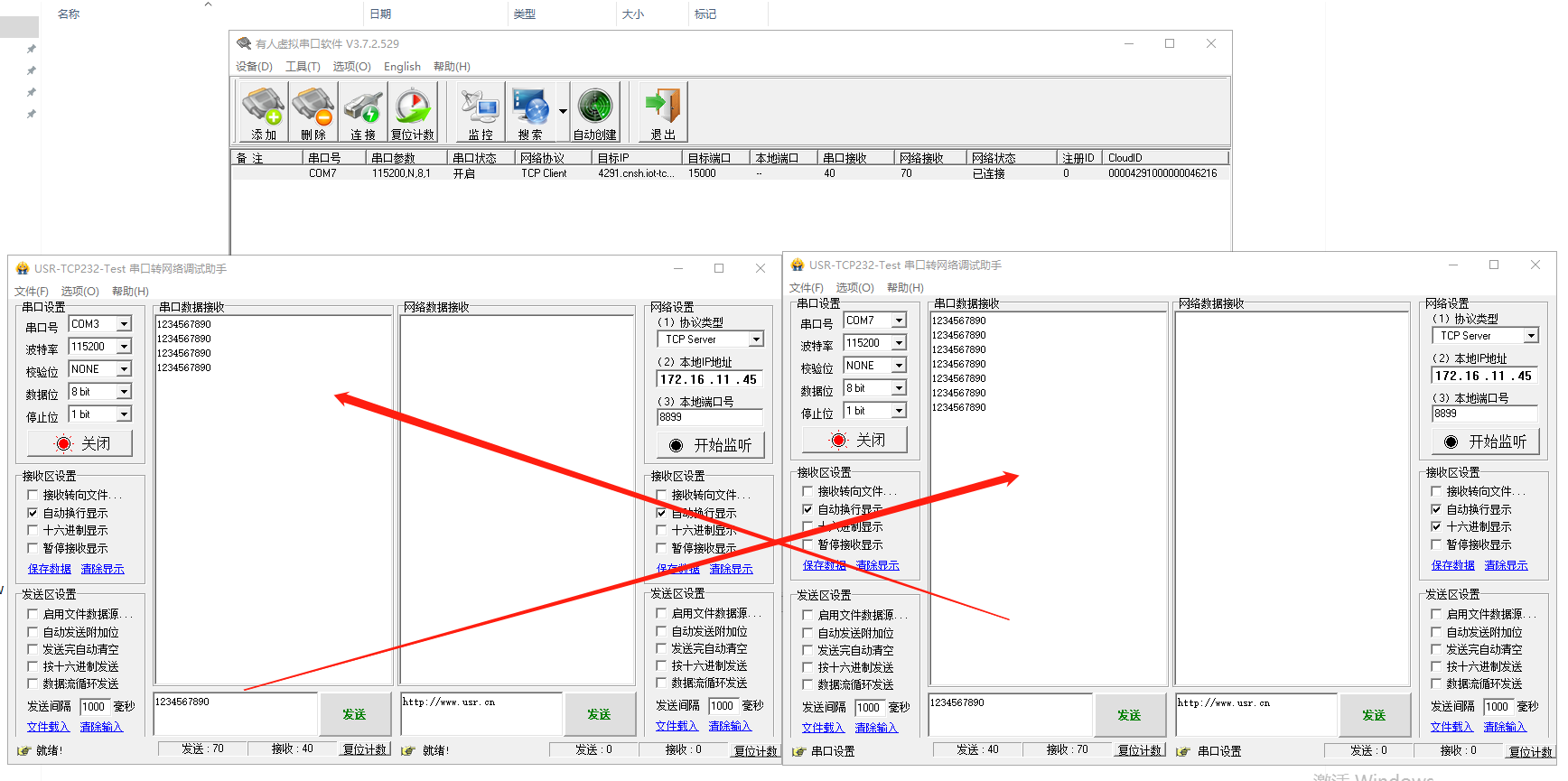

打開2個串口助手，分別用USR-DR152實際USB串口COM3打開串口，另一個串口助手用虛擬串口COM7打開串口。實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-04-07

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
