USR-DR152串口配置MQTT功能調試示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接遠程服務器，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR152 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

DB9轉接板 1個

筆記本電腦 1臺

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。

三、USR-DR152串口配置

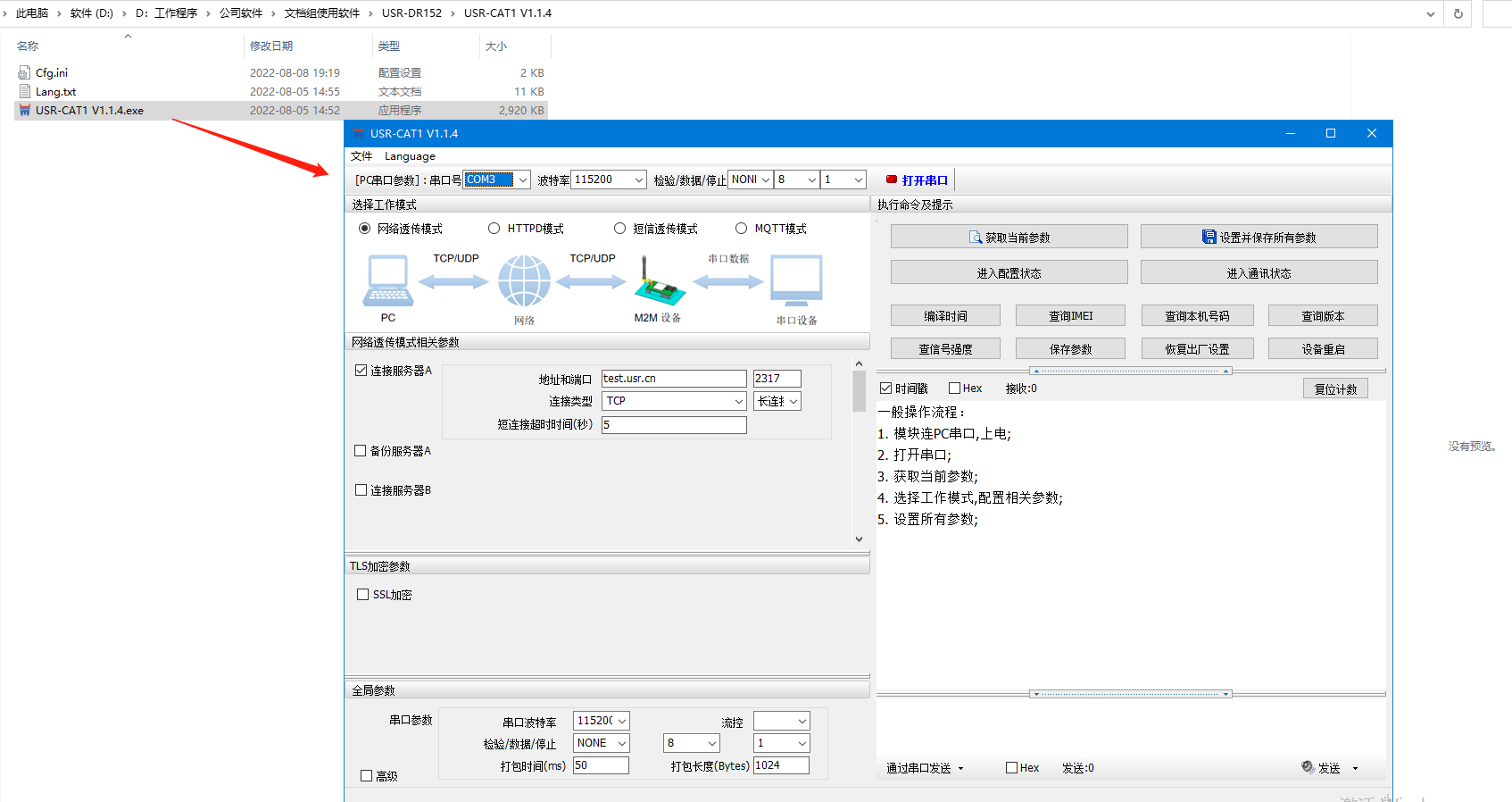

1、打開USR-DR152設置軟件USR-CAT1 V1.1.4.exe

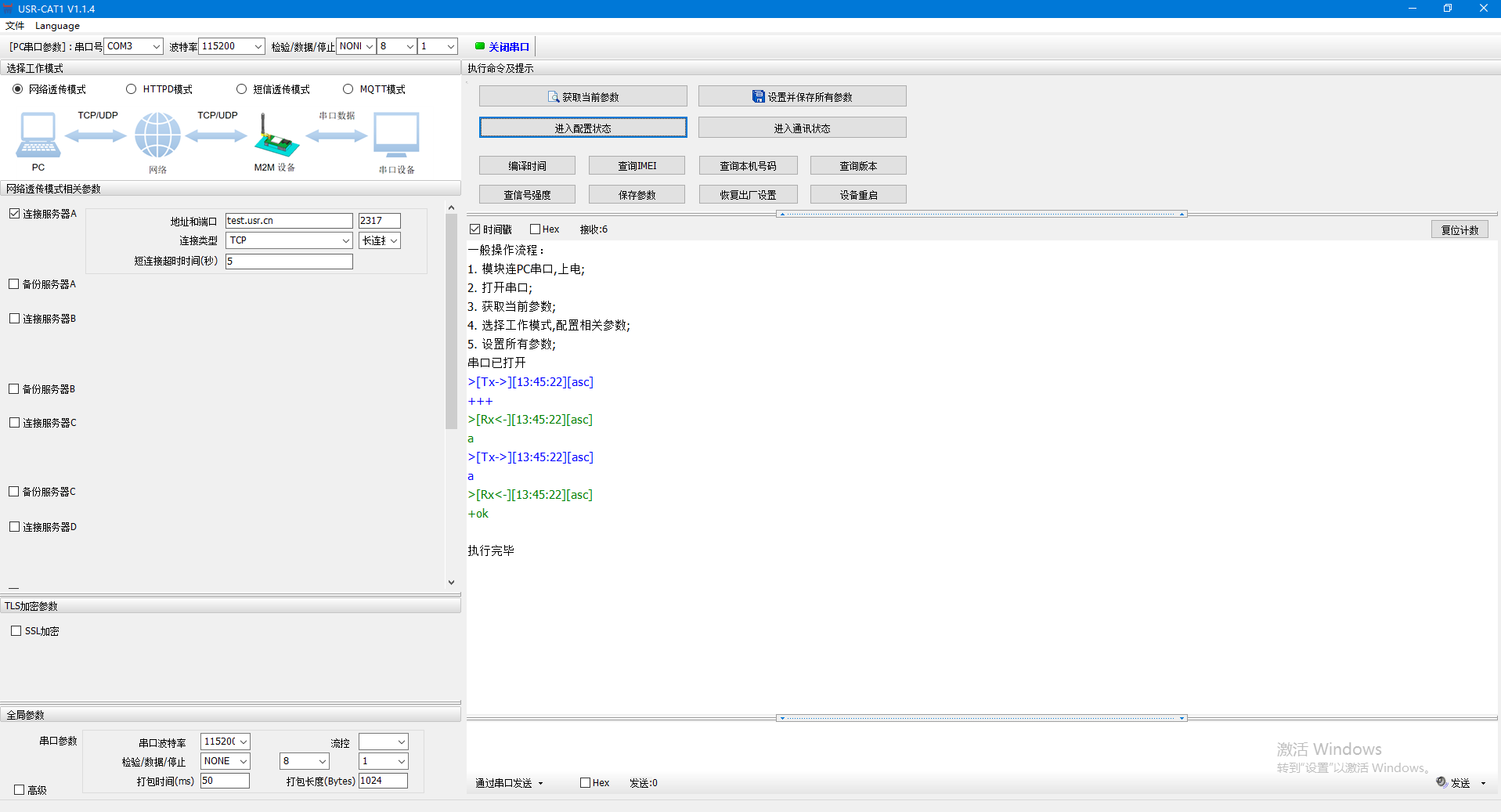

2、打開USB-RS232串口線COM口，設置軟件波特率和USR-DR152波特率一致，點擊進入配置狀態。

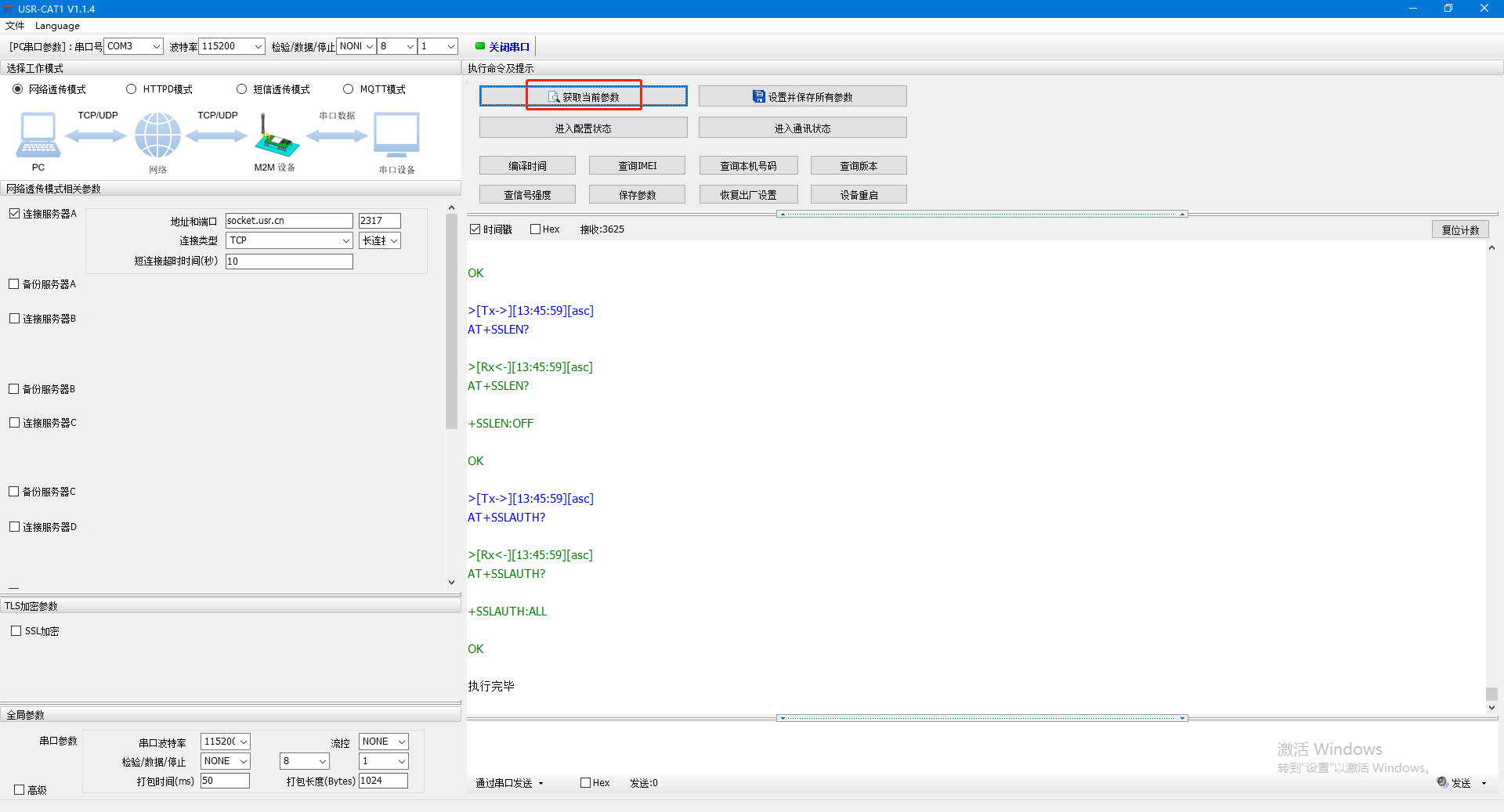

3、點擊獲取當前參數

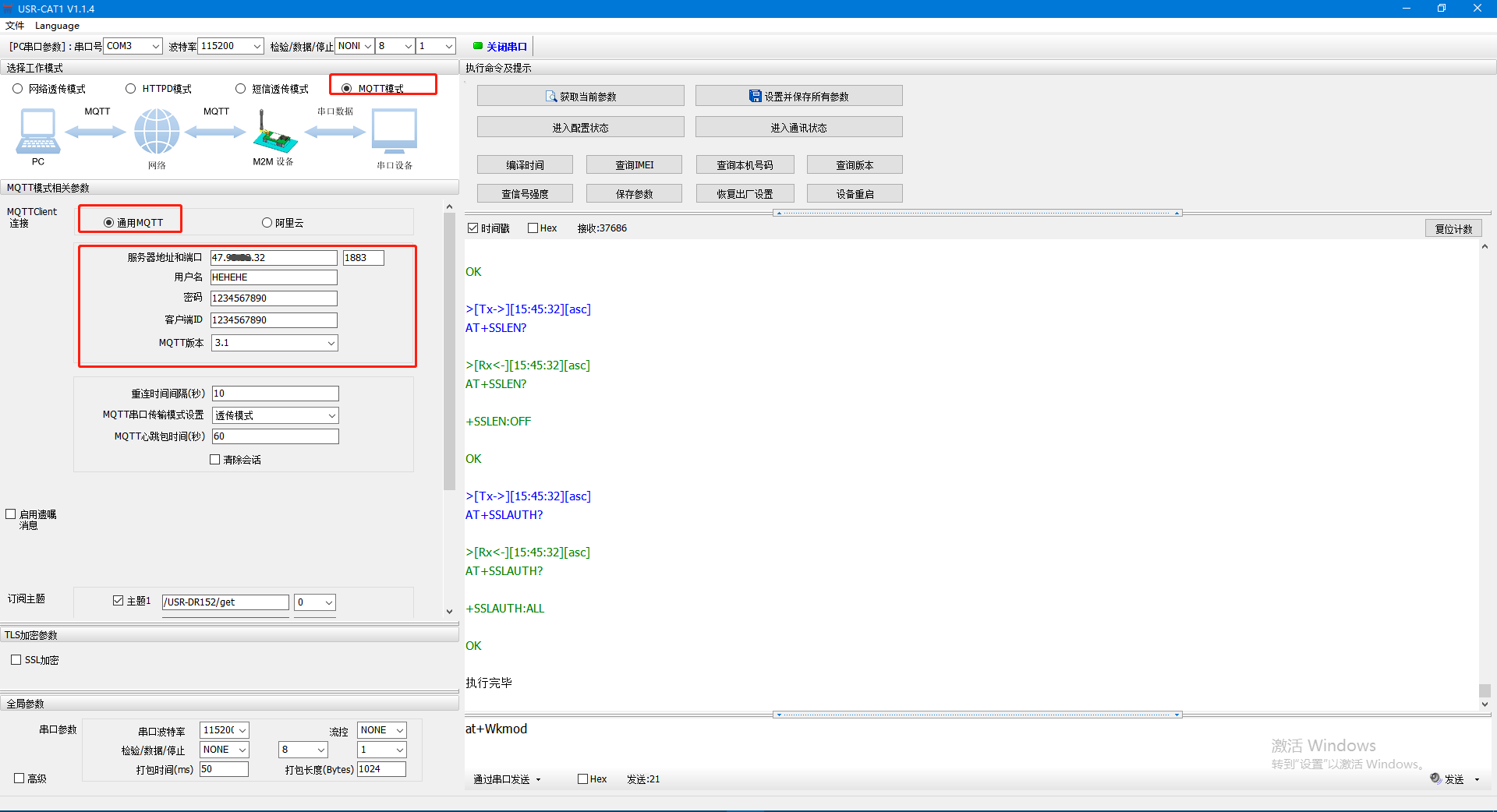

4、設置MQTT模式參數

（1）選擇MQTT模式

（2）選擇通用MQTT

（3）服務器地址和端口：填要連接的MQTT服務器地址，端口用了1883

（4）用戶名：填MQTT服務器的用戶名

（5）密碼：填MQTT服務器的密碼

客戶端ID：填USR-DR152做客戶端的ID，自定義1234567890。注意不要用默認值。不要和MQTTfx軟件一樣的客戶端ID。

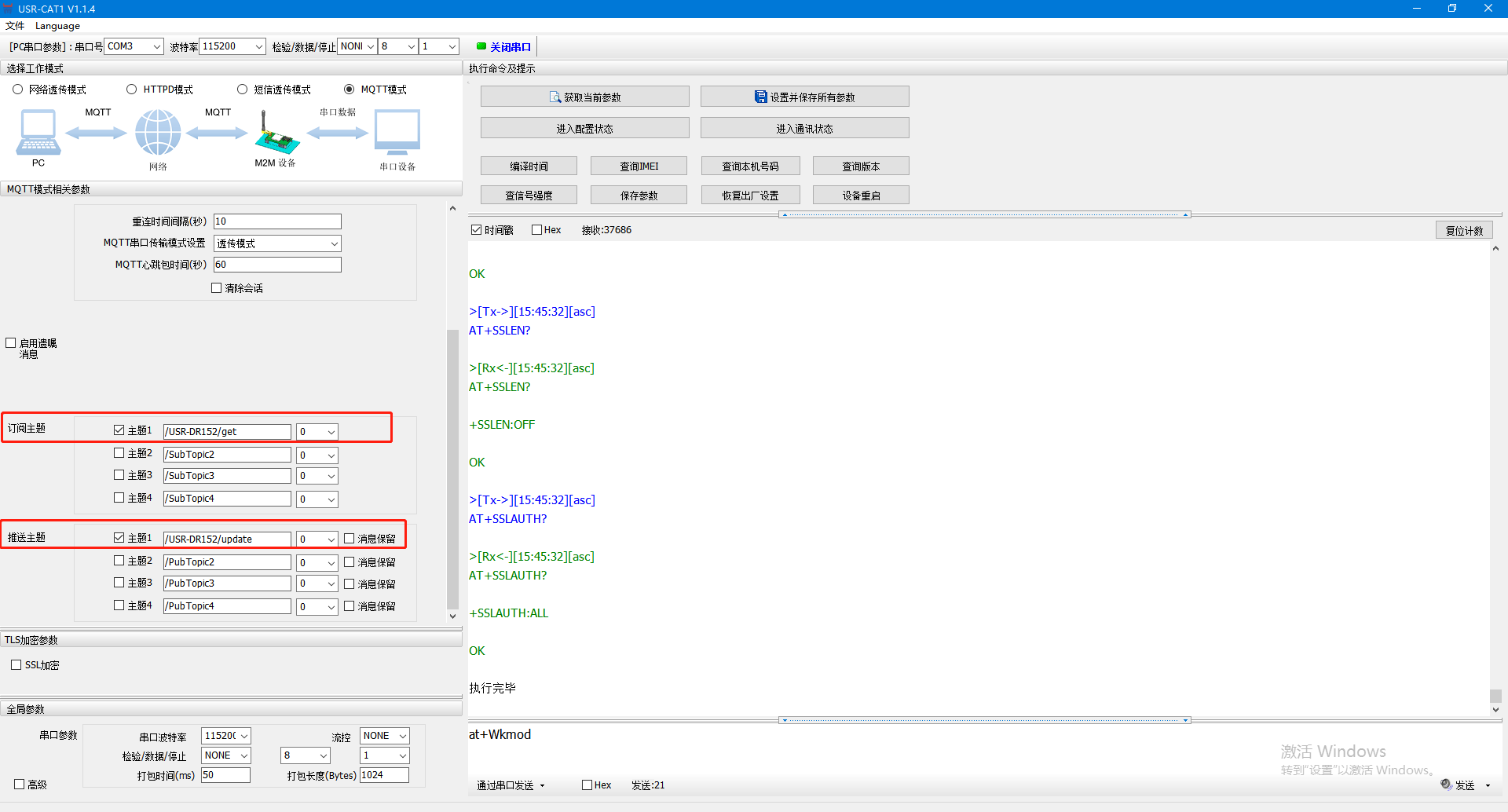

（6）訂閱主題：勾選主題1，填寫/USR-DR152/get

（7）推送主題：勾選主題1，填寫/USR-DR152/update

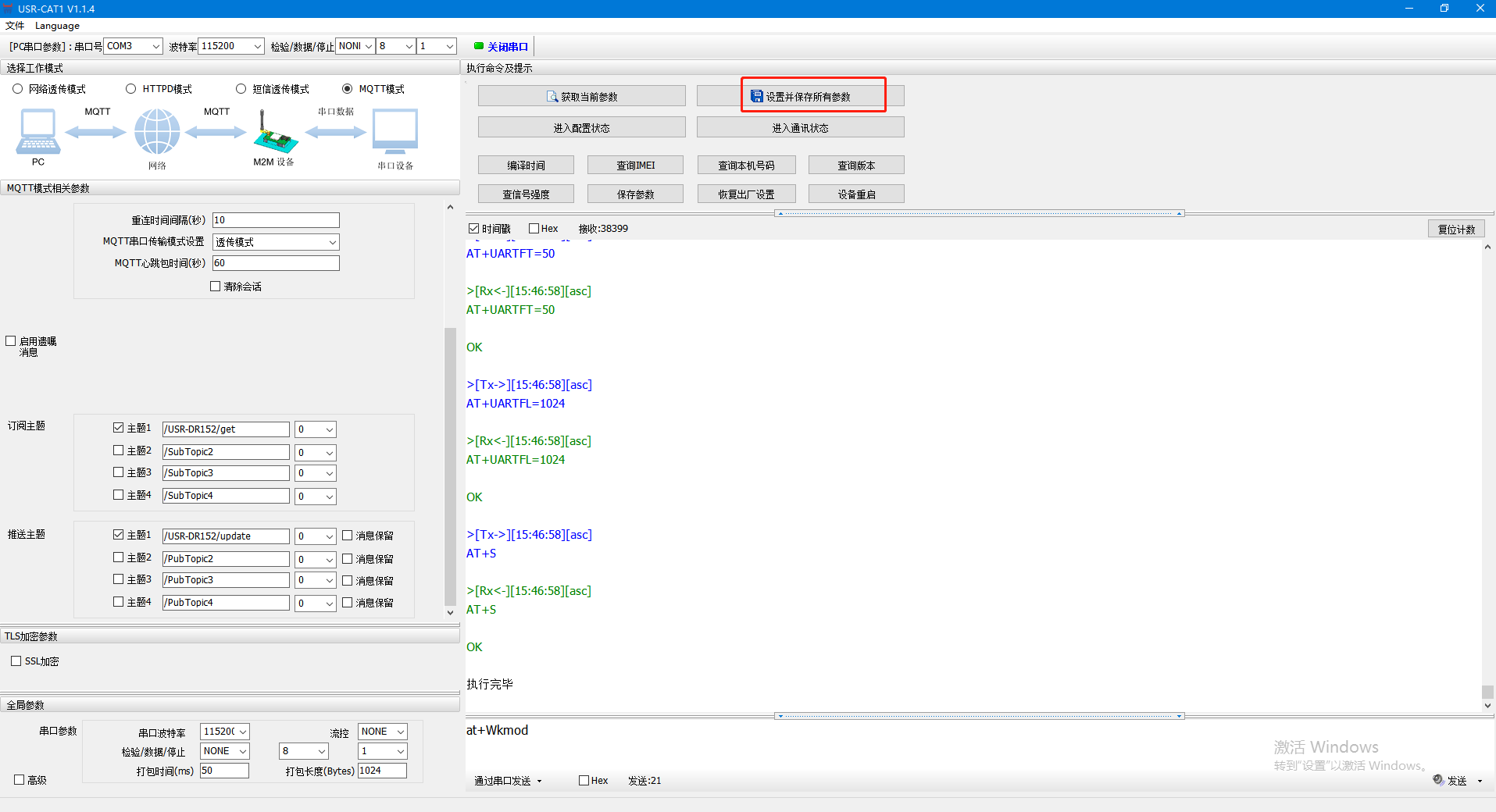

5、設置軟件點擊設置并保存所有參數

6、設置軟件點擊關閉串口

四、MQTT.fx軟件連接MQTT服務器

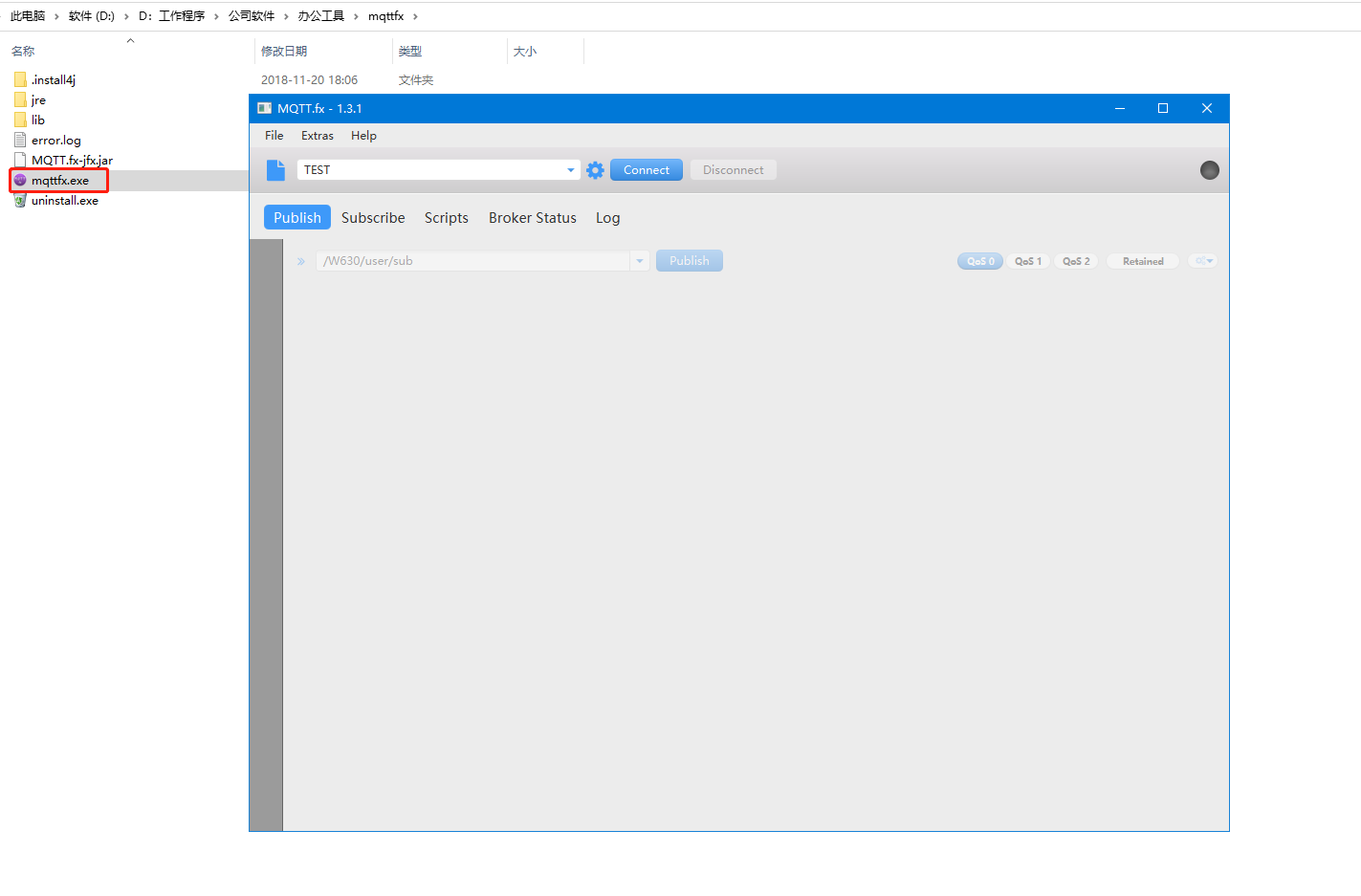

1、打開MQTT.fx軟件

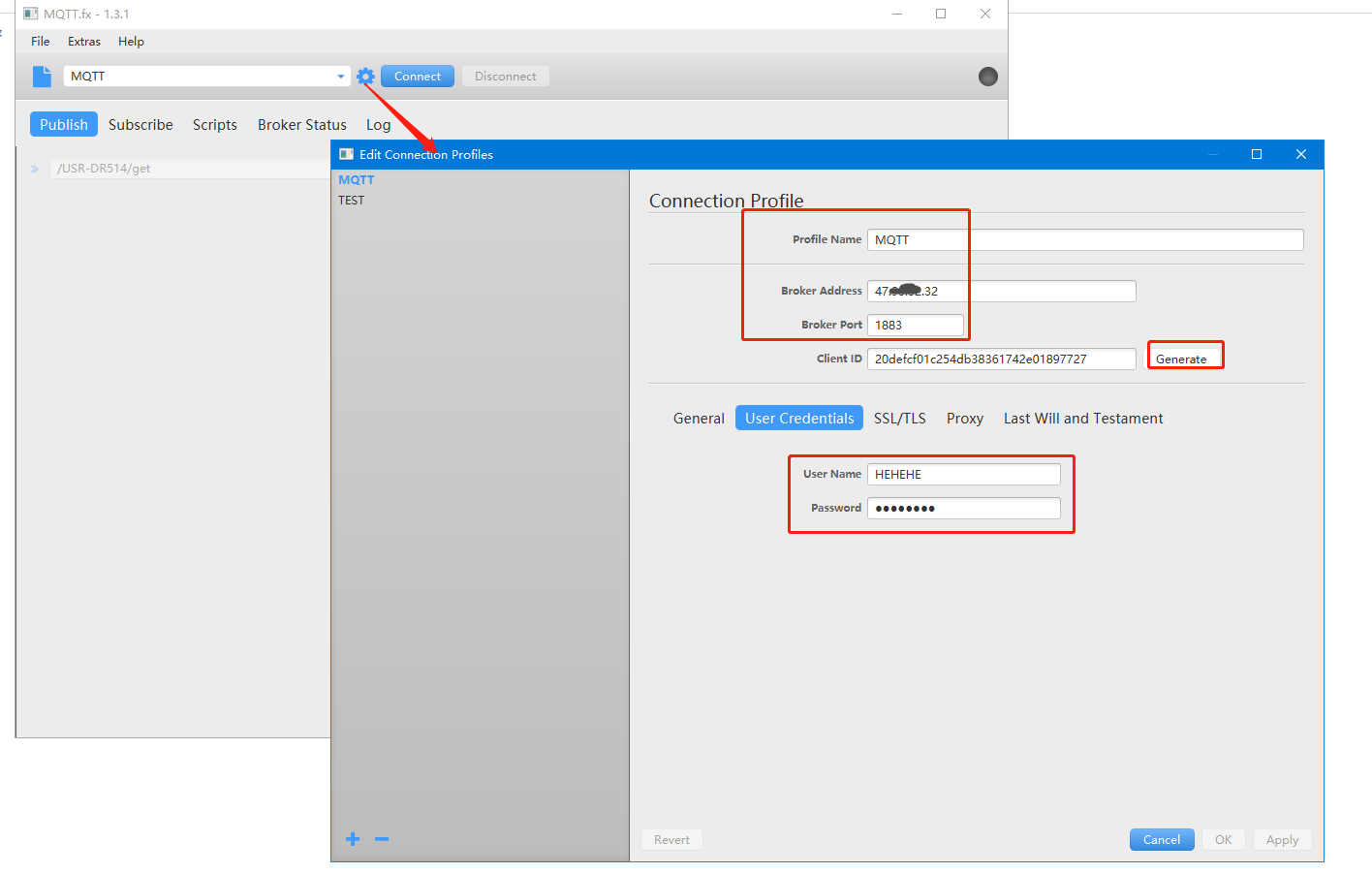

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用MQTT

（2）服務器地址填和USR-DR152連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-DR152的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

3、MQTT.fx軟件選擇新建的客戶端MQTT，點擊Connect連接

4、MQTT.fx軟件推送，USR-DR152訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-DR152接的USB串口線COM口，COM3。

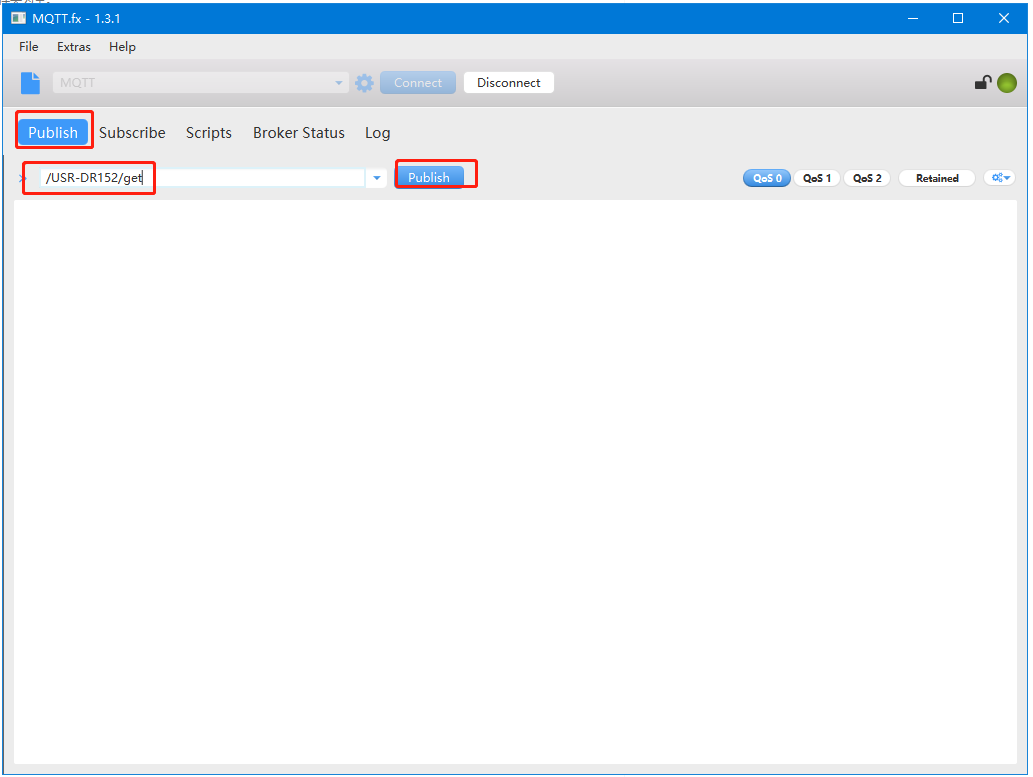

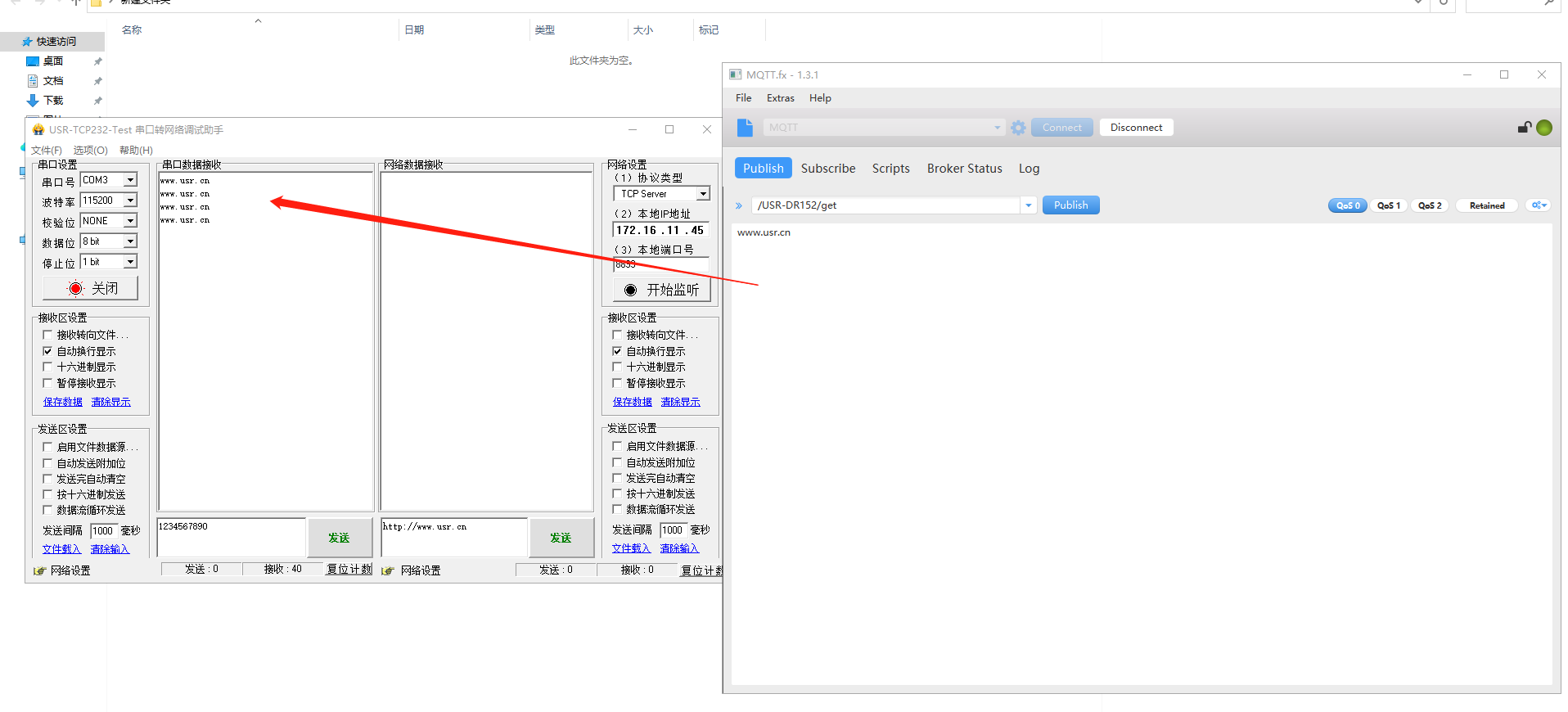

（2）MQTT.fx軟件點擊Publish，輸入/USR-DR152/get，在下面的發送框輸入數據imbacareer.com.cn，點擊Publish發送給USR-DR152串口，串口助手接收數據imbacareer.com.cn

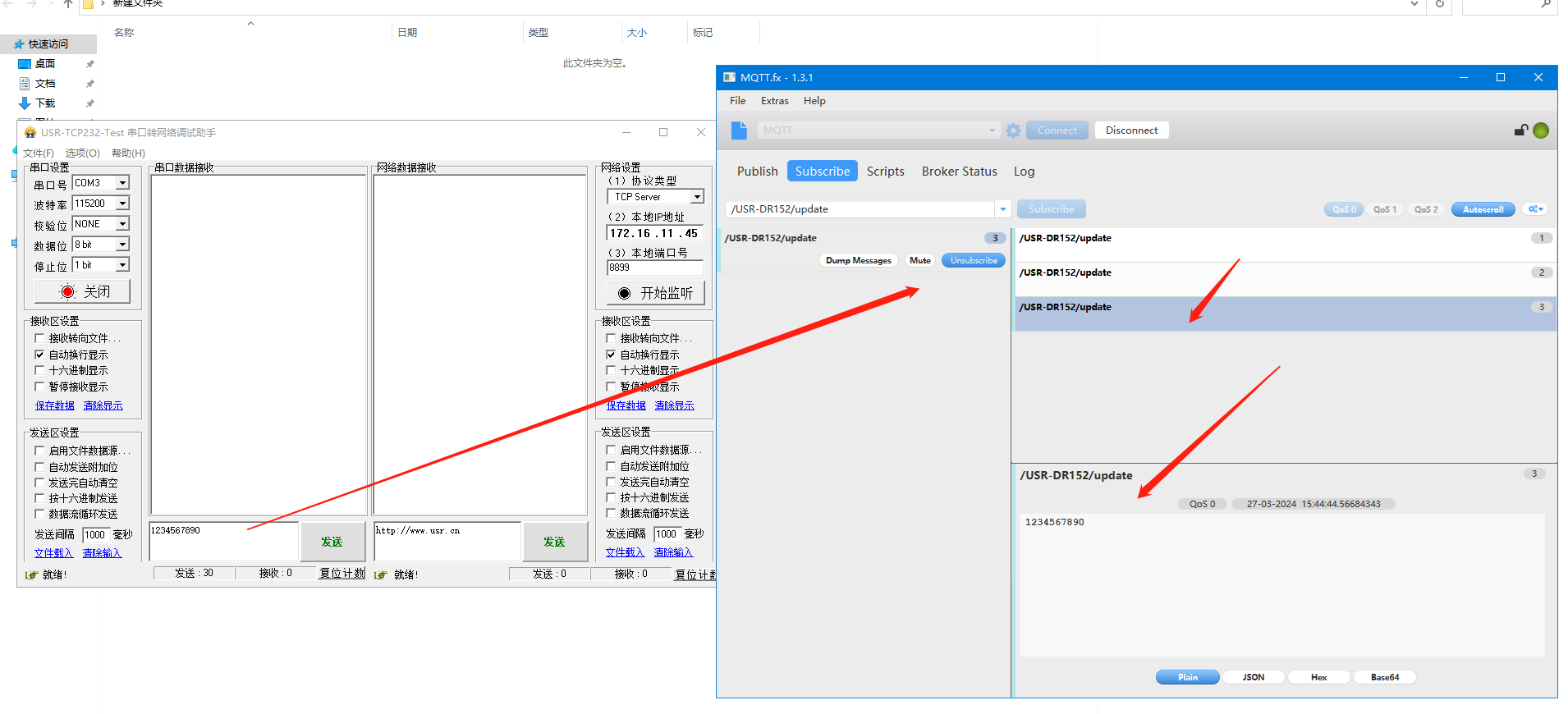

5、USR-DR152軟件推送，MQTT.fx訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-DR152接的USB串口線COM口，COM3。

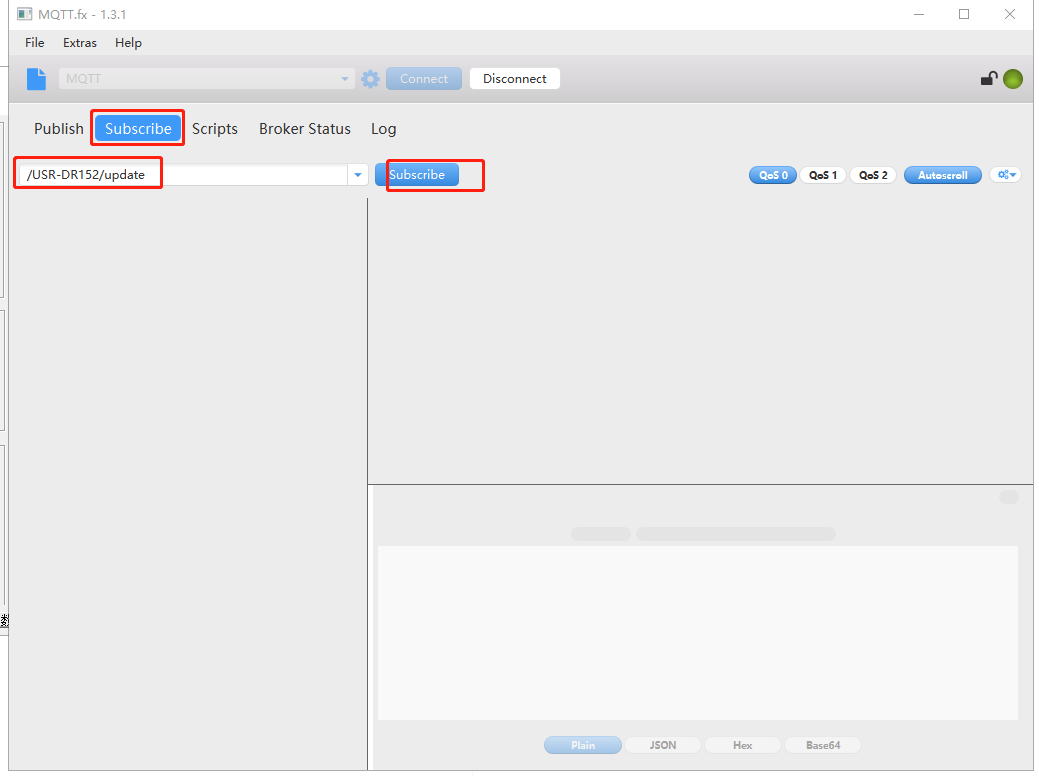

（2）MQTT.fx軟件點擊Subscribe，輸入/USR-DR152/update，點擊后面的Subscribe。

（3）串口助手發送框輸入數據1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-DR152/update，可以看到接收的數據1234567890

編寫人：金志方 編寫日期：2024-04-02

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
