一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

USR-M100 其他資料官網下載鏈接：http://imbacareer.com.cn/Product/354.html

二、硬件連接

1、所需物品

USR-M100 產品 2臺

12V電源適配器 2個

USB-RS485串口線 2條

筆記本電腦 1臺

2、硬件連接

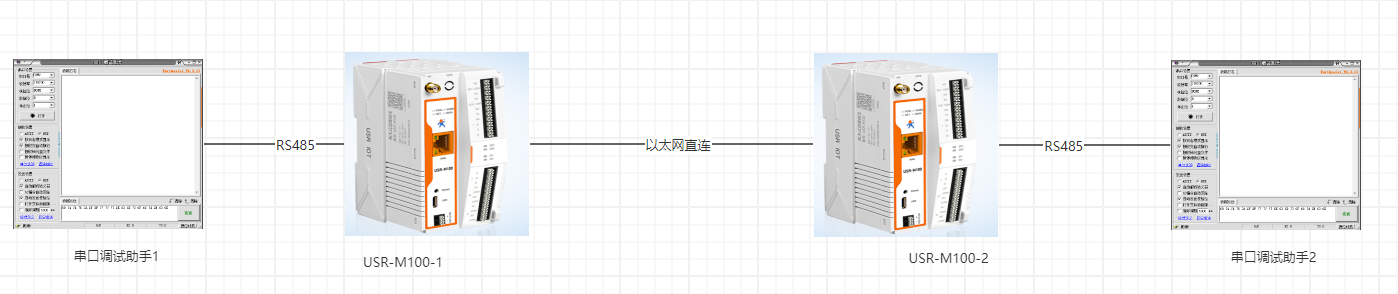

兩臺USR-M100 分別將串口1接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-M100 TCP SERVER 參數設置

USR-M100網口通過網線直連電腦網口，給M100用12V電源適配器供電.

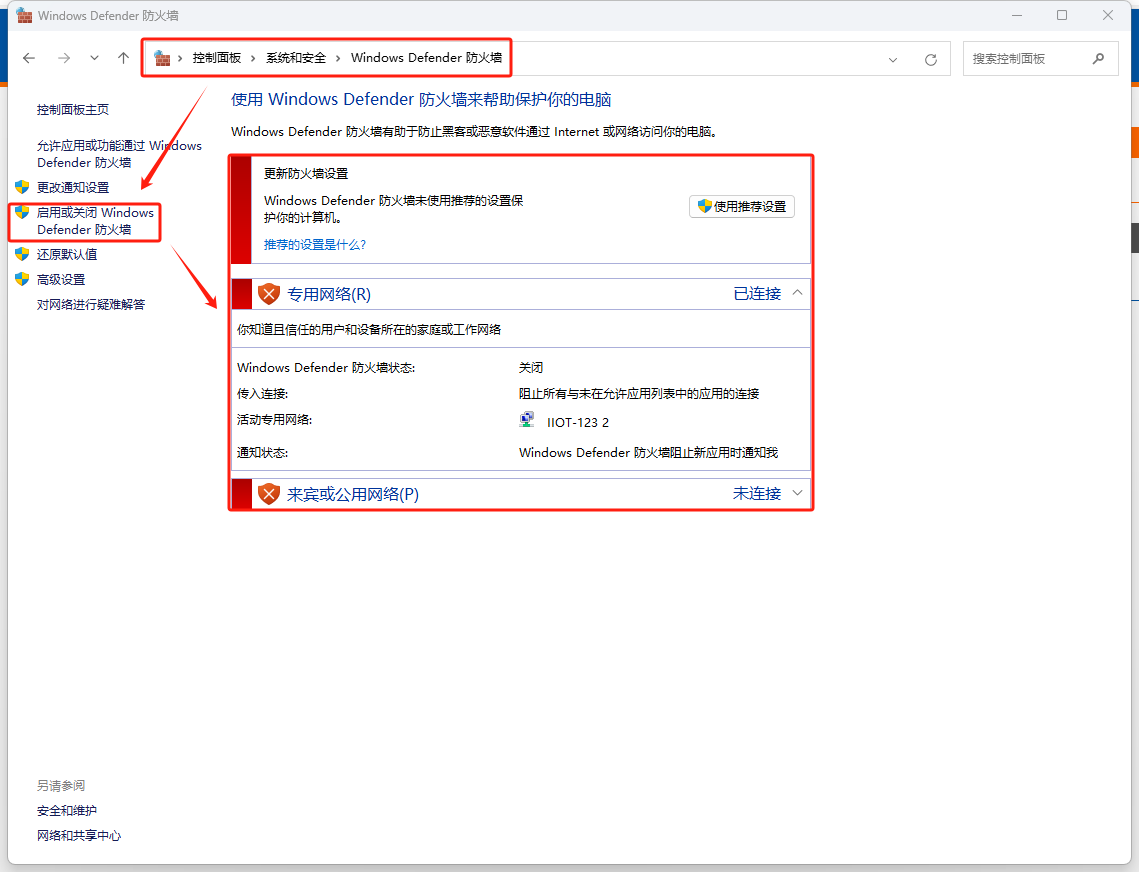

電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

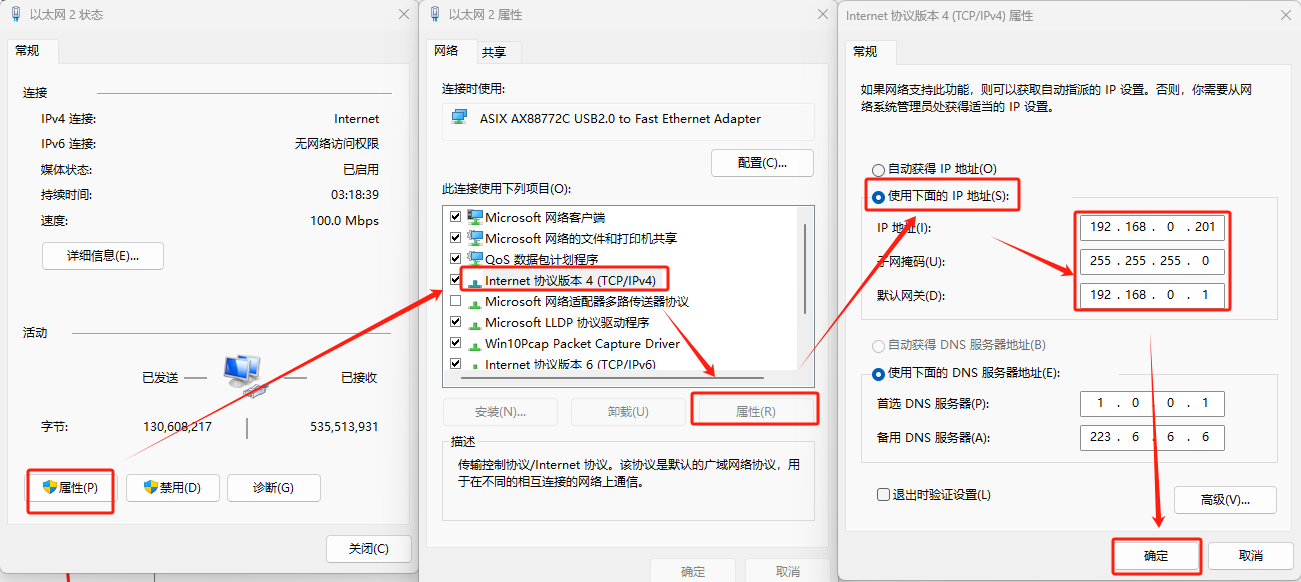

電腦：控制面板--網絡和 Internet--網絡連接，IP設置和USR-M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

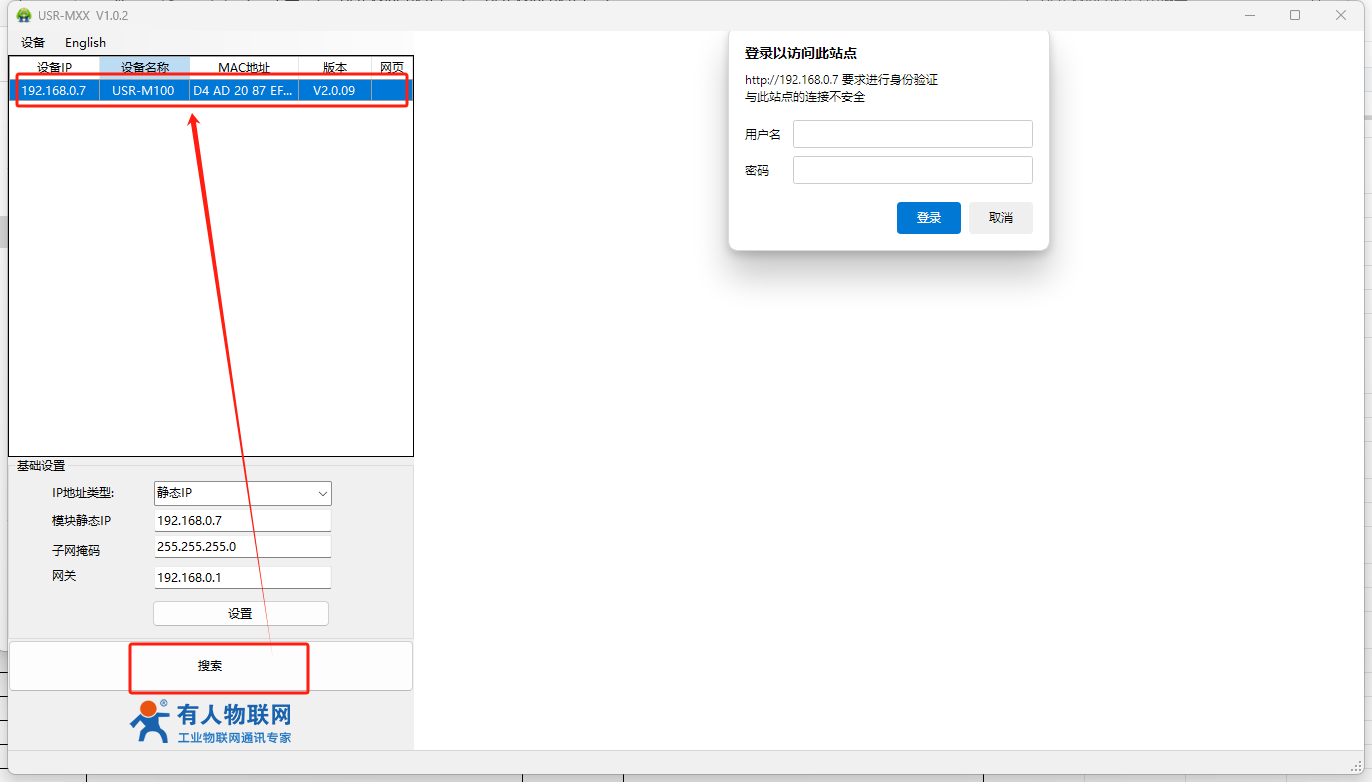

下載并打開系列設置軟件USR-MXX V1.0.2：用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

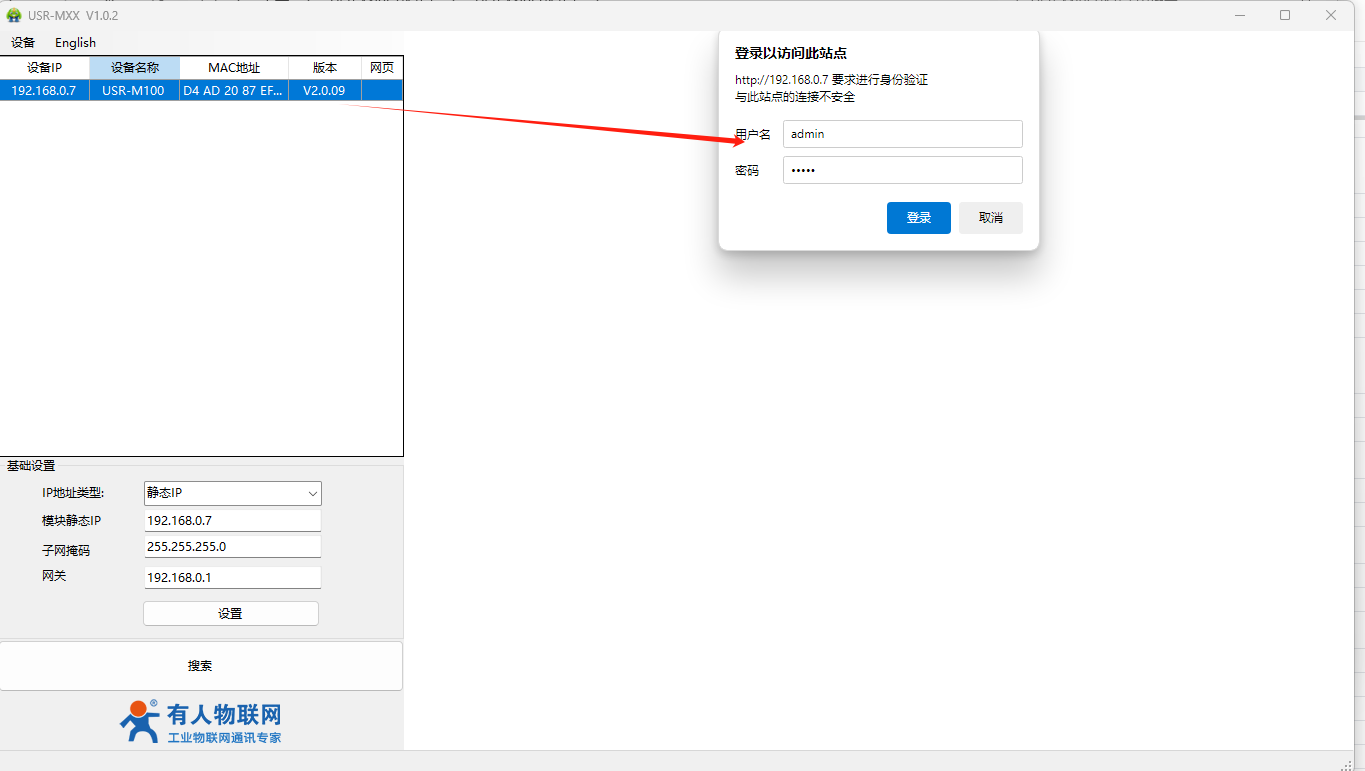

登錄：輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

端口---串口1

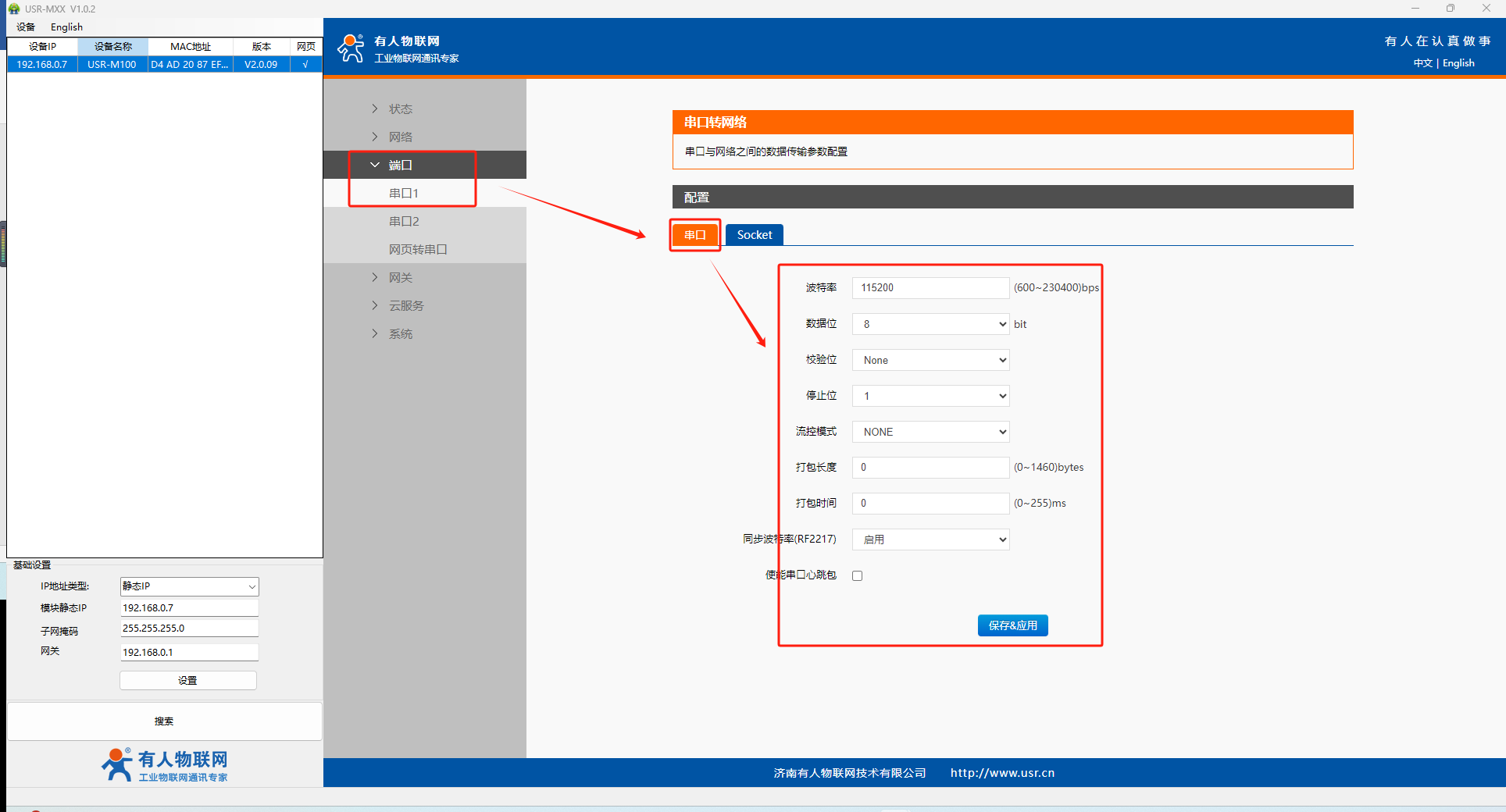

串口參數配置：USR-M100串口參數默認115200 NONE 8數據位 1停止位，用戶根據需求修改串口參數即可。

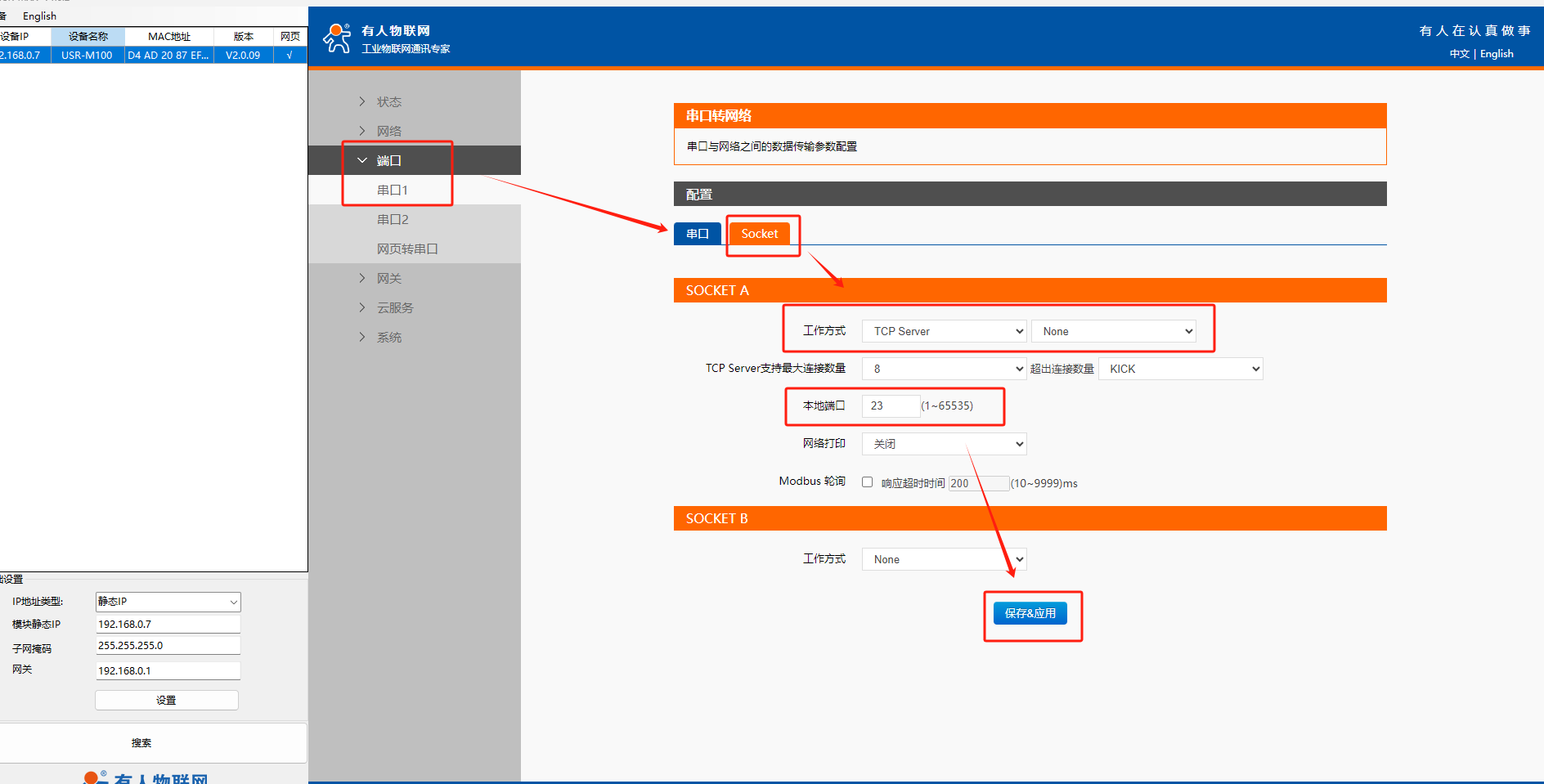

Socket參數配置：socketA工作模式設置為TCP Server NONE,本地端口23，保存應用，繼續配置。

網絡---網絡配置

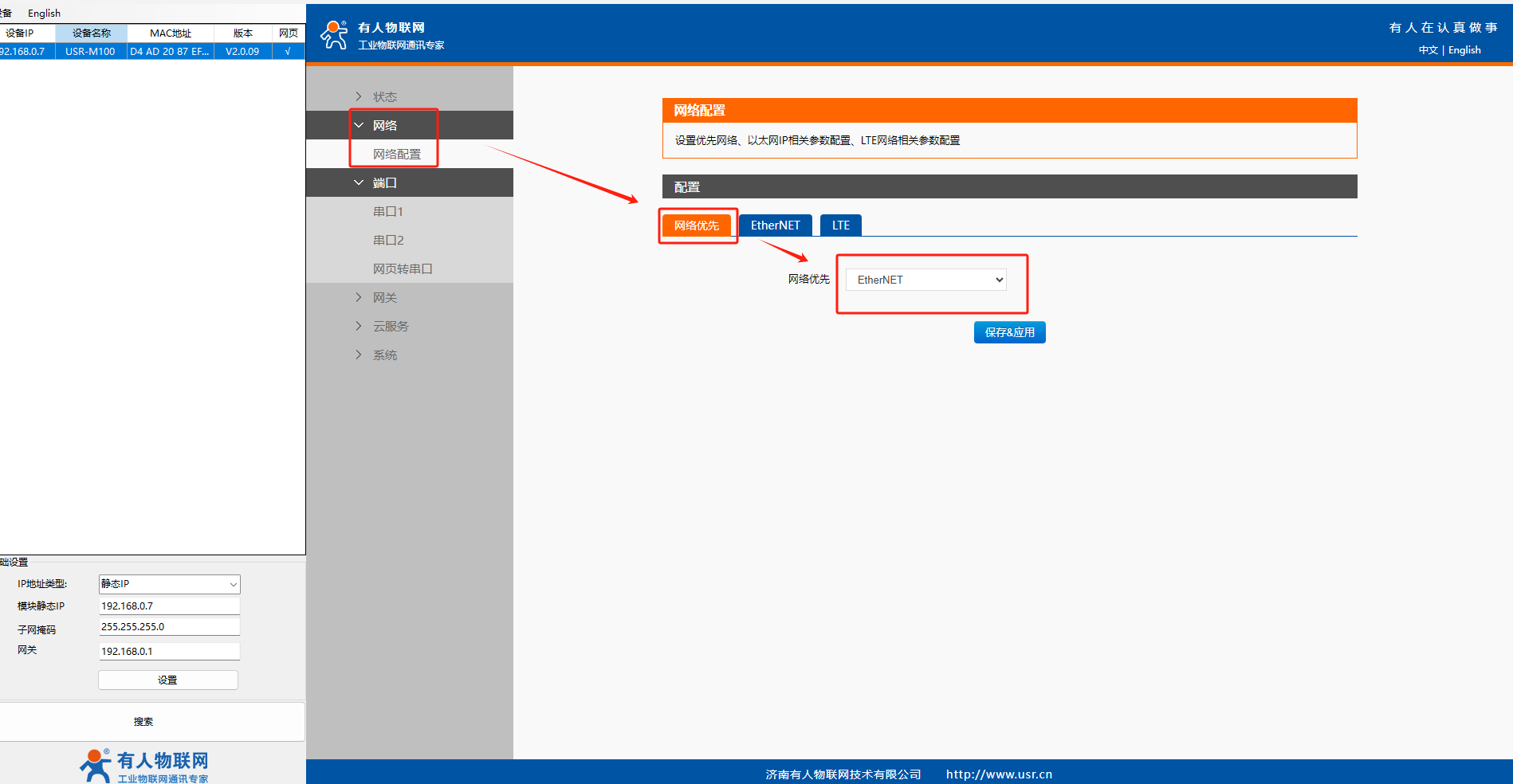

網絡優先：可以選擇EtherNET（以太網優先）或者是EtherNET Only（僅用以太網）

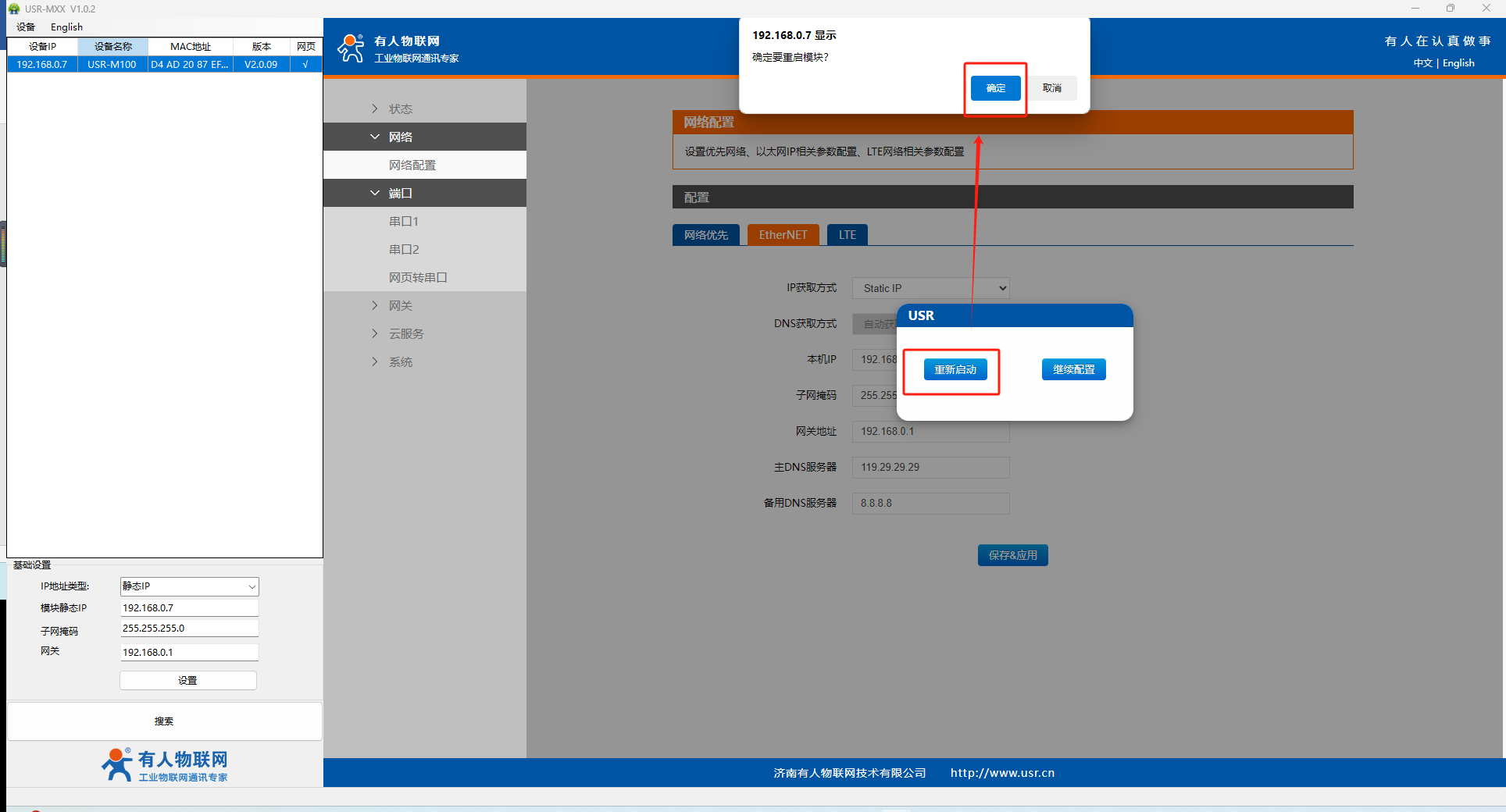

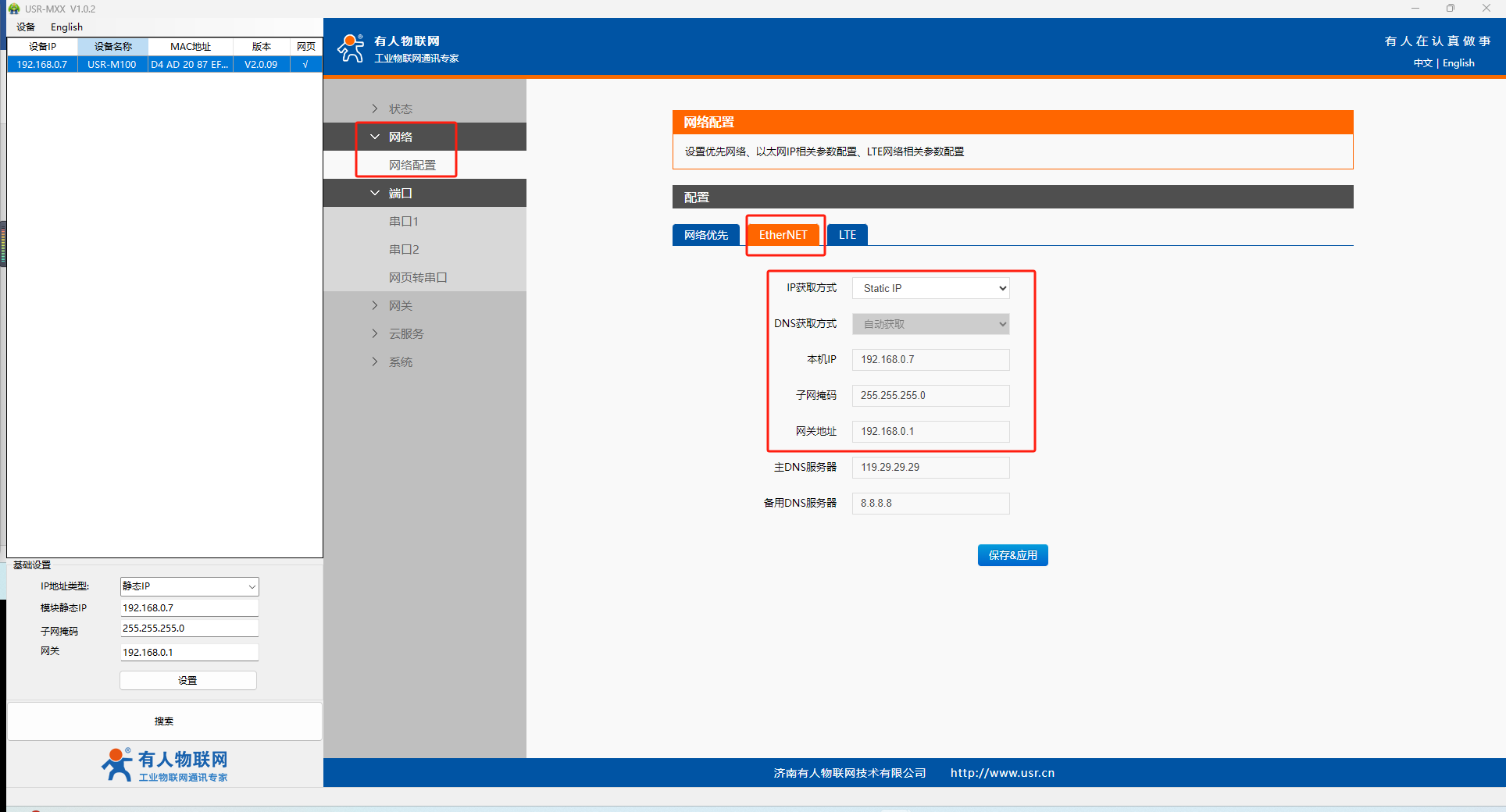

EtherNET:IP獲取方式選擇Static IP(靜態IP)，本機IP：192.168.0.7，子網掩碼：255.255.255.0網關地址：192.168.0.1，保存應用，設備重啟。

重啟成功后將這個設備斷電放置一邊，配置USR-M100 TCP CLIENT

2、USR-M100 TCP CLIENT 參數設置

打開系列設置軟件：用配置軟件搜索M100設備，單擊搜索，搜到設備后雙擊設備。

登錄：輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

端口---串口1

串口參數配置：USR-M100串口參數默認115200 NONE 8數據位 1停止位，用戶根據需求修改串口參數即可。

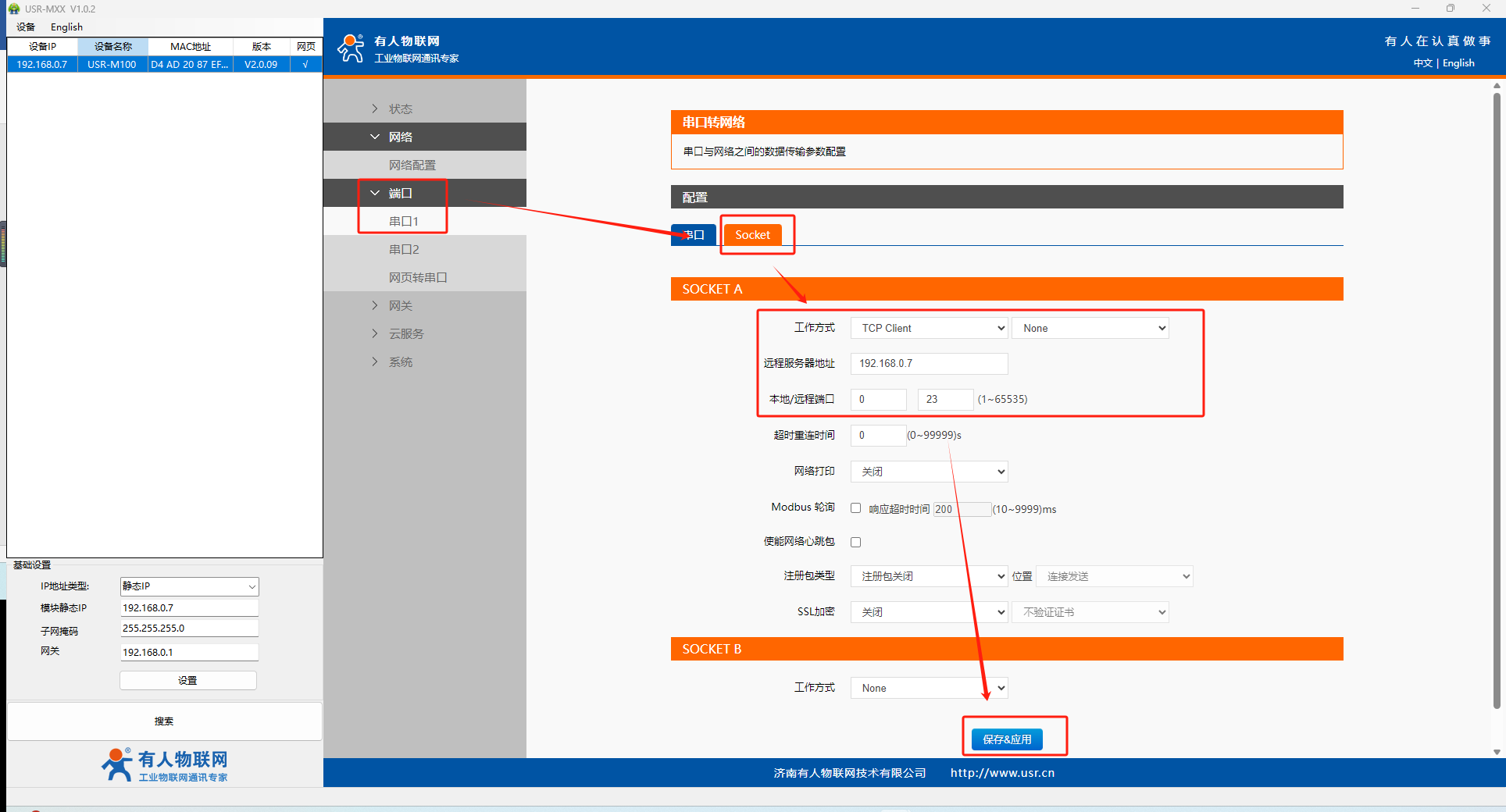

Socket參數配置：socketA工作模式設置為TCP Client NONE,遠程服務器地址：192.168.0.7；本地端口0，遠程端口23。保存應用，繼續配置

網絡---網絡配置

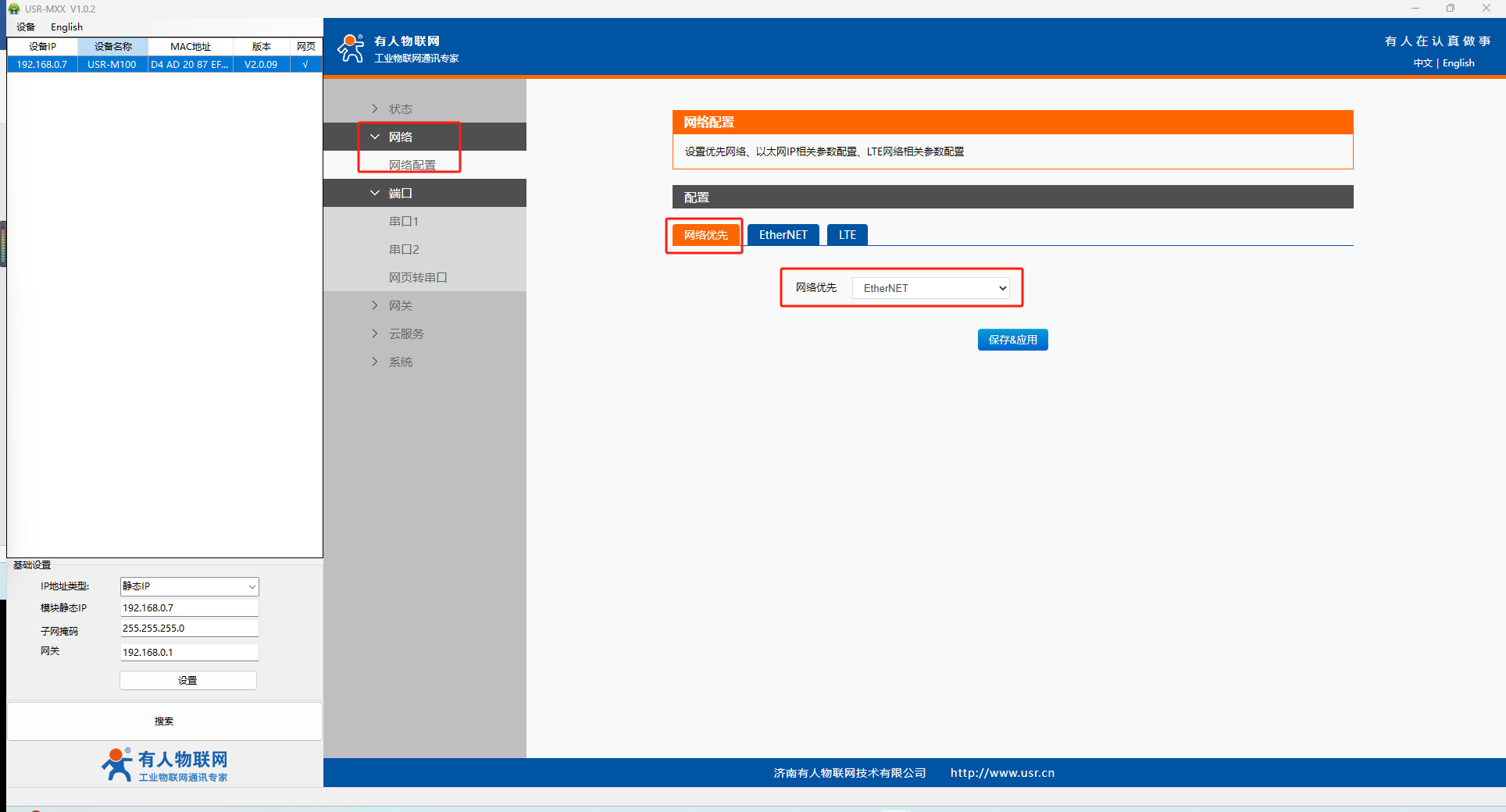

網絡優先：可以選擇EtherNET（以太網優先）或者是EtherNET Only（僅用以太網）

EtherNET:IP獲取方式選擇Static IP(靜態IP)，本機IP：192.168.0.9，子網掩碼：255.255.255.0網關地址：192.168.0.1，保存應用，設備重啟。

需要注意TCP SERVER和TCP CLIENT需要在同一個網段內，且IP、端口號不沖突。

四、功能調試

1、功能調試

兩臺USR-M100通過網線直連。

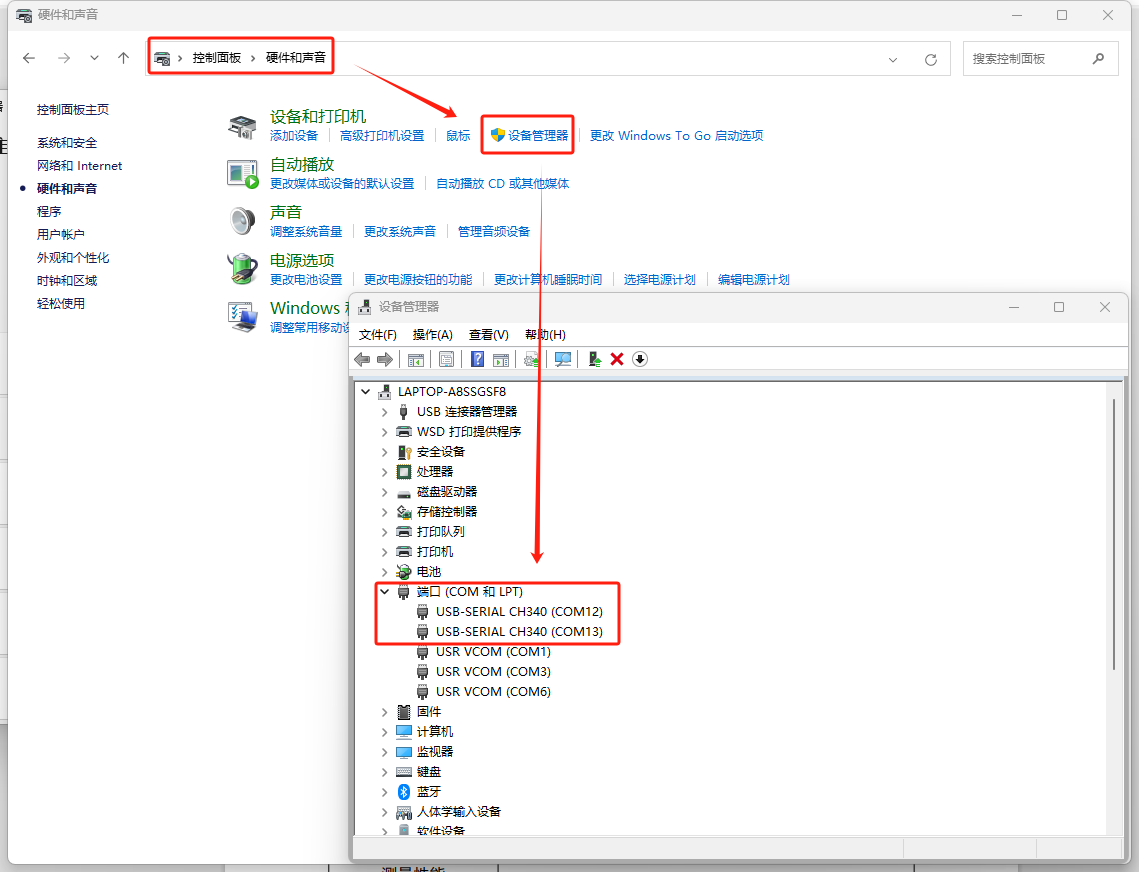

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認兩個轉換器的COM口為COM12和COM13

電腦打開兩個串口調試助手分別引用COM12和COM13端口，進行數據互發測試

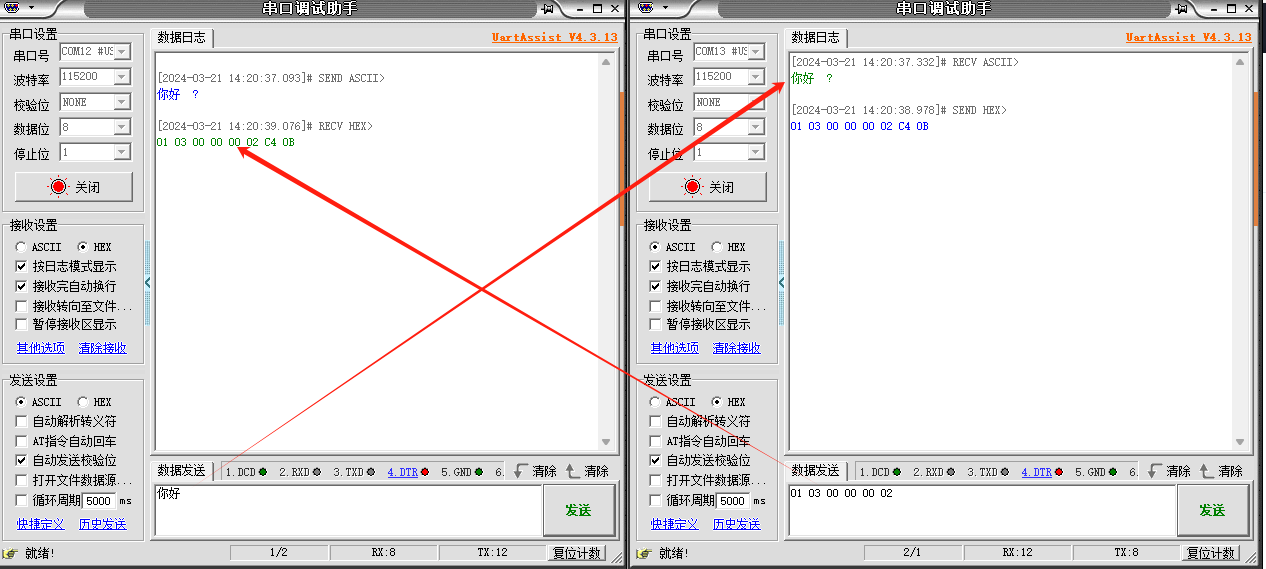

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-03-23

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
