USR-DR154串口配置短信AT指令使用示例

備注：USR-DR154支持有人公司的內置SIM卡聯網。內置卡不能發送短信，測試短信透傳功能，需要插入可以發送短信的手機卡。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR154 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

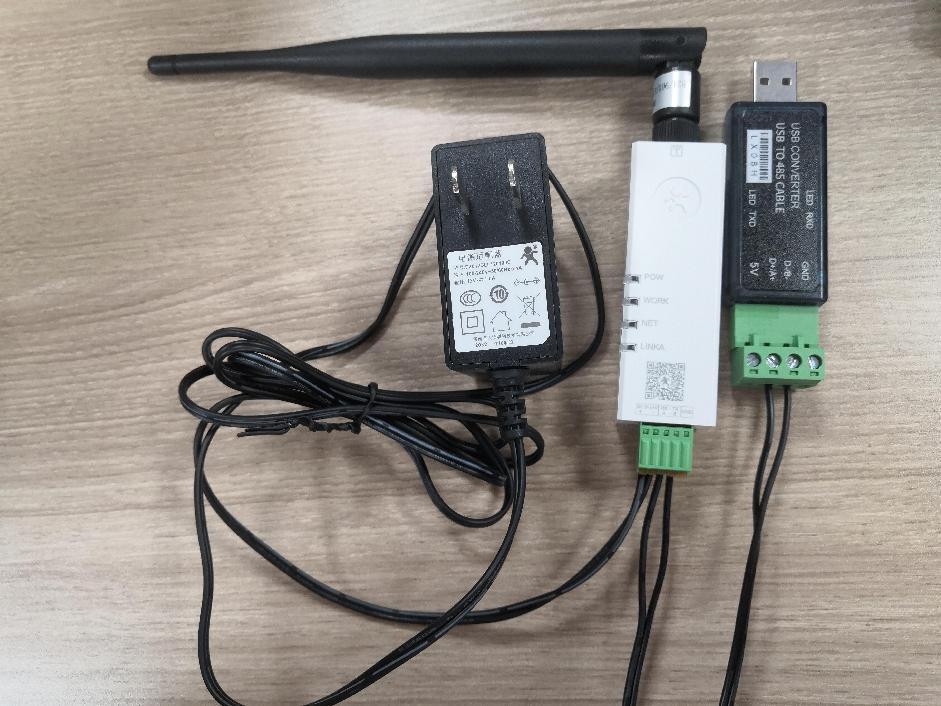

1、所需物品

USR-DR154 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR154的 +（正極）接電源適配器正極。

USR-DR154的 -（負極）接電源適配器負極。

USR-DR154的A接USB-RS485串口線的A

USR-DR154的B接USB-RS485串口線的B

GND不用接。

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。

3、查看端口號

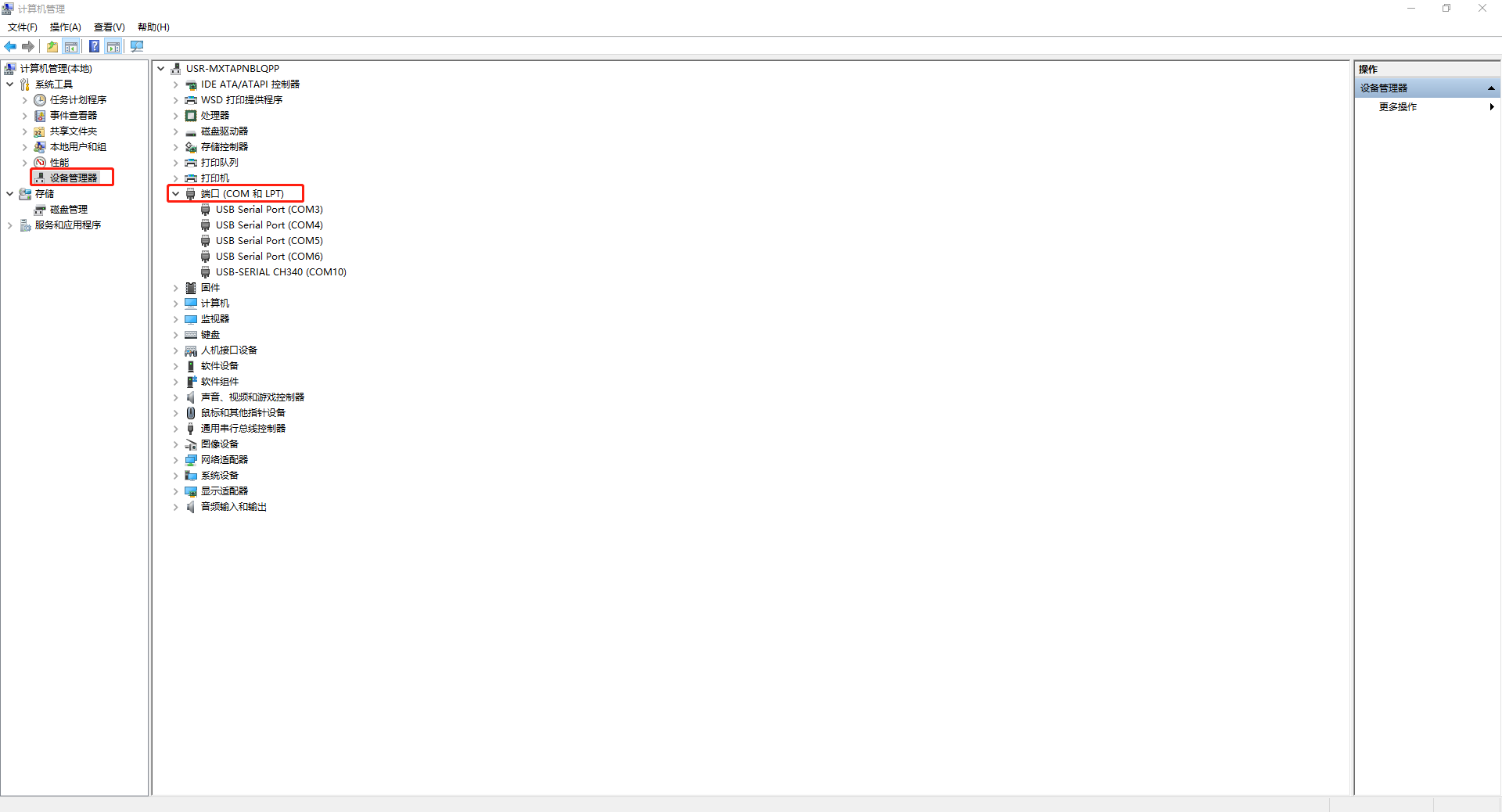

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。

三、USR-DR154串口配置

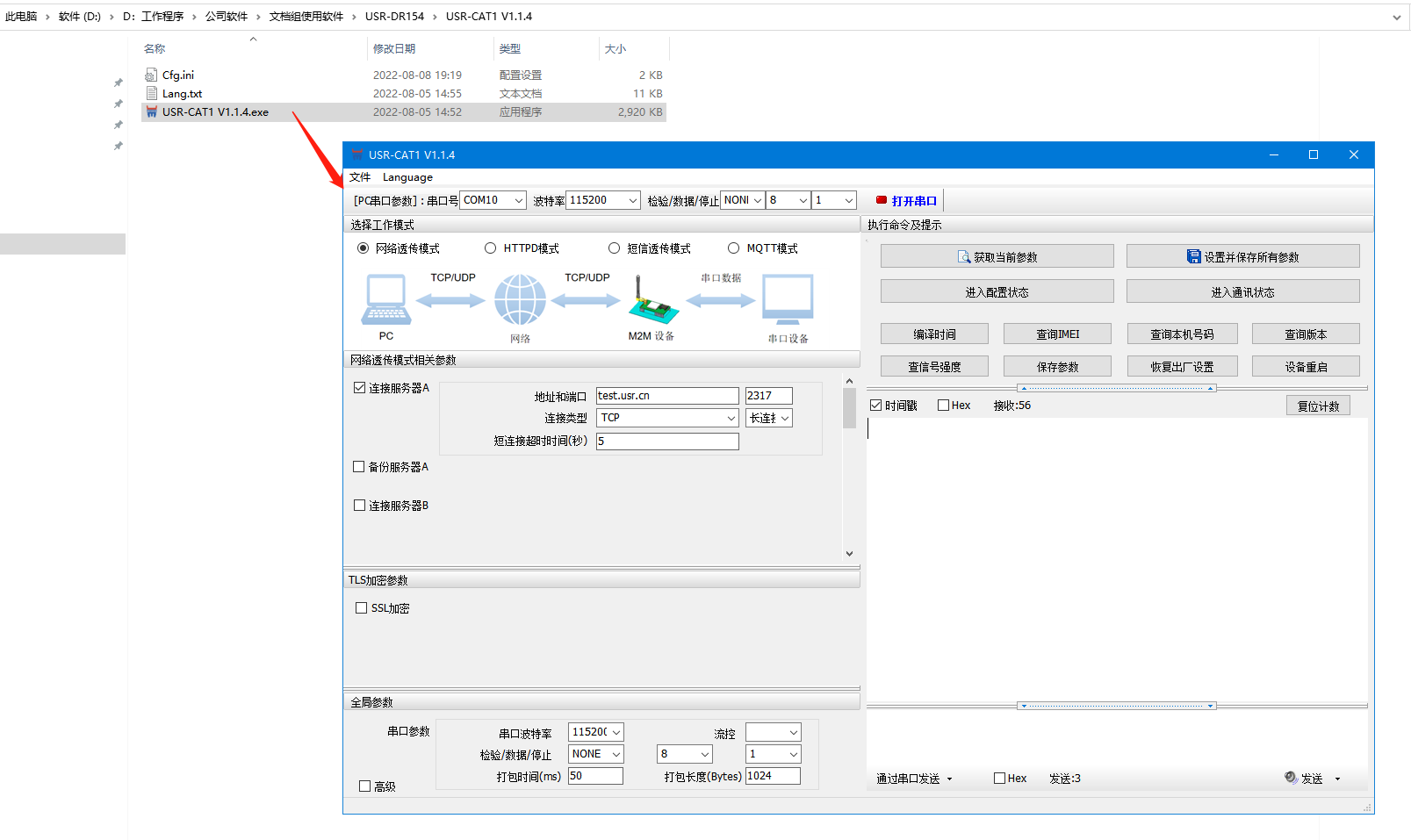

1、打開USR-DR154設置軟件USR-CAT1 V1.1.4.exe

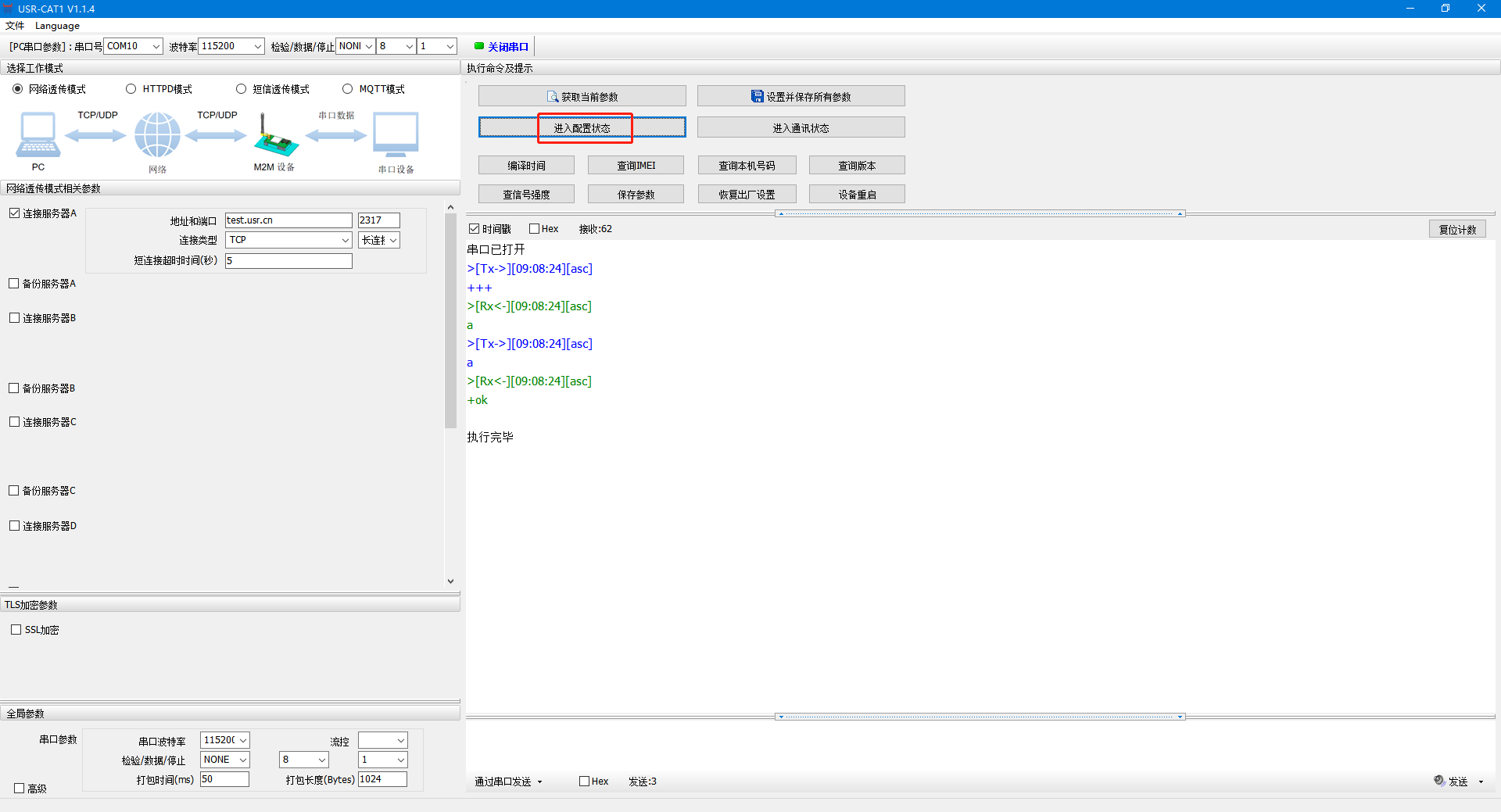

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR154波特率一致，點擊進入配置狀態。

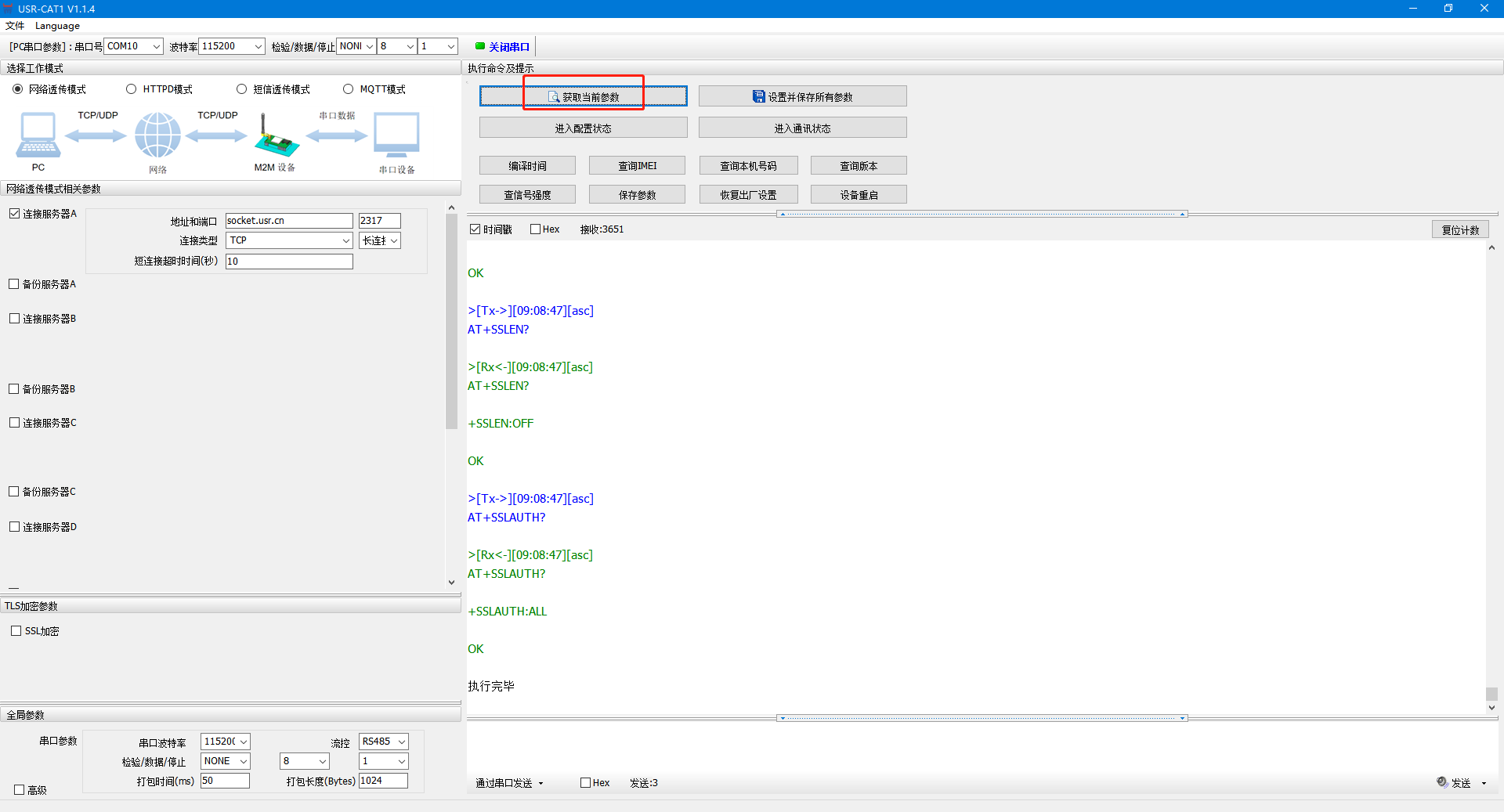

3、點擊獲取當前參數

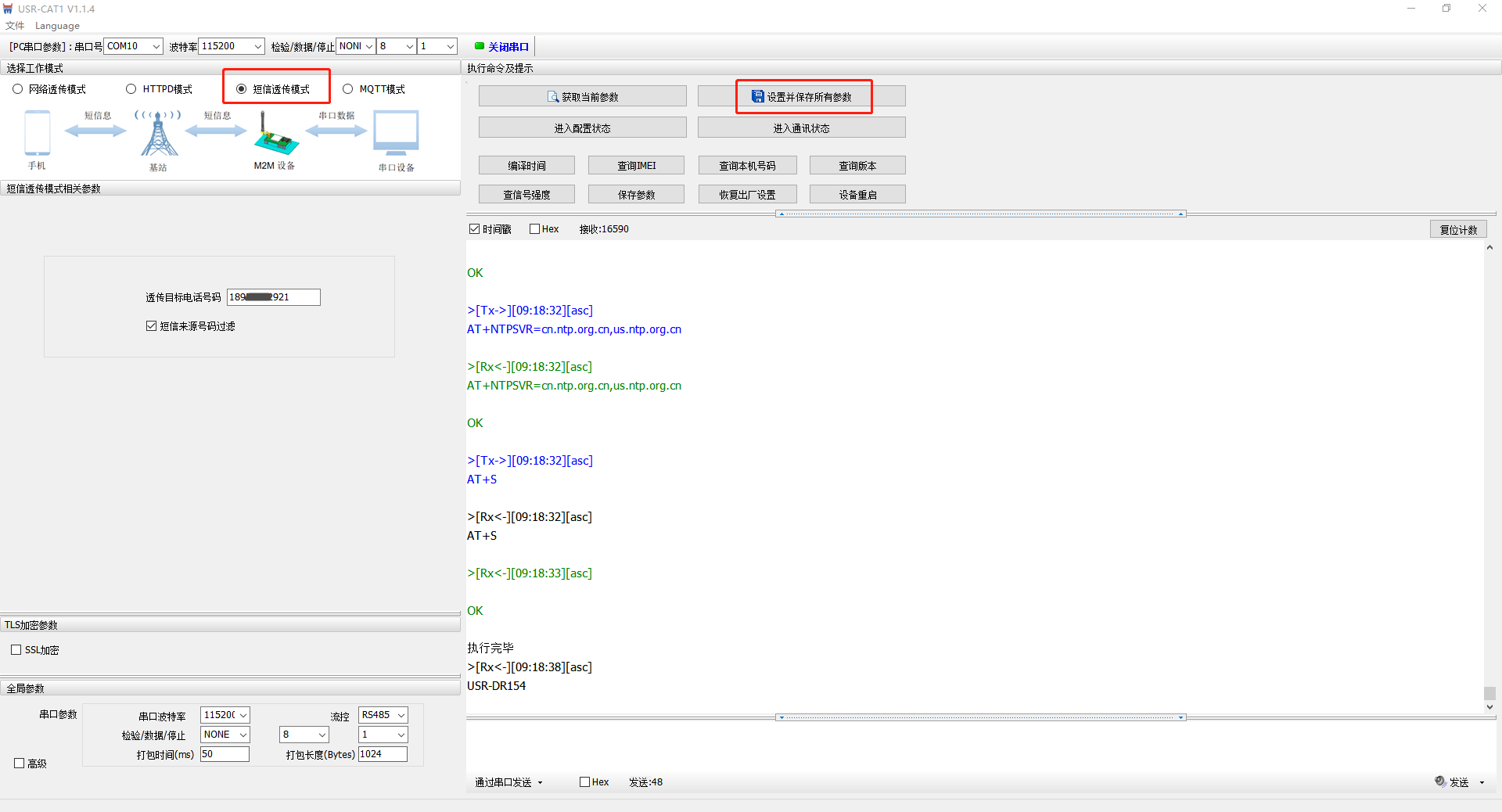

4、勾選短信透傳模式，輸入透傳目標電話號碼，點擊設置并保存所有參數。USR-DR154參數保存并重啟。

四、功能調試

以查詢 SocketA 參數為例，發送 AT 指令。注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

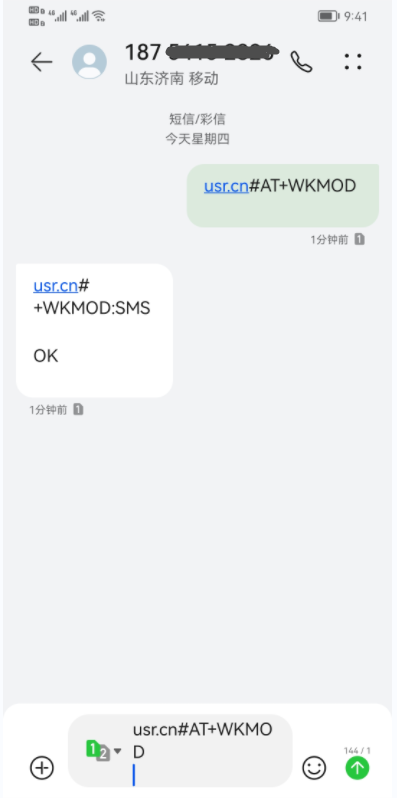

以查工作模式為例，發送 AT 指令，從手機端向模塊發送usr.cn#AT+WKMOD（注意該字符串最后有一個回車符），模塊接收后， 會返回響應信息如下圖：

編寫人：金志方 編寫日期：2024-04-08

審核人：金志方 審核日期：2024-04-08

訂正版本：V1.0 訂正內容：初稿
