USR-DR154掃碼配置串口調試功能示例
備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html
USR-DR154 設置軟件（新）：http://imbacareer.com.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-DR154 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

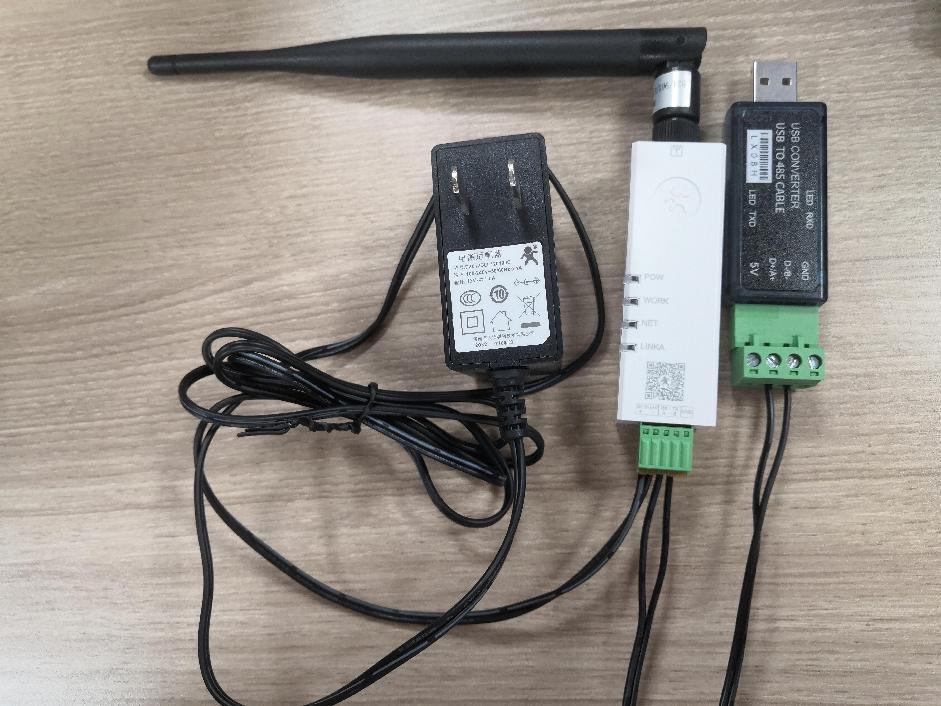

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR154的 +（正極）接電源適配器正極。
USR-DR154的 -（負極）接電源適配器負極。
USR-DR154的A接USB-RS485串口線的A
USR-DR154的B接USB-RS485串口線的B
GND不用接。
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。

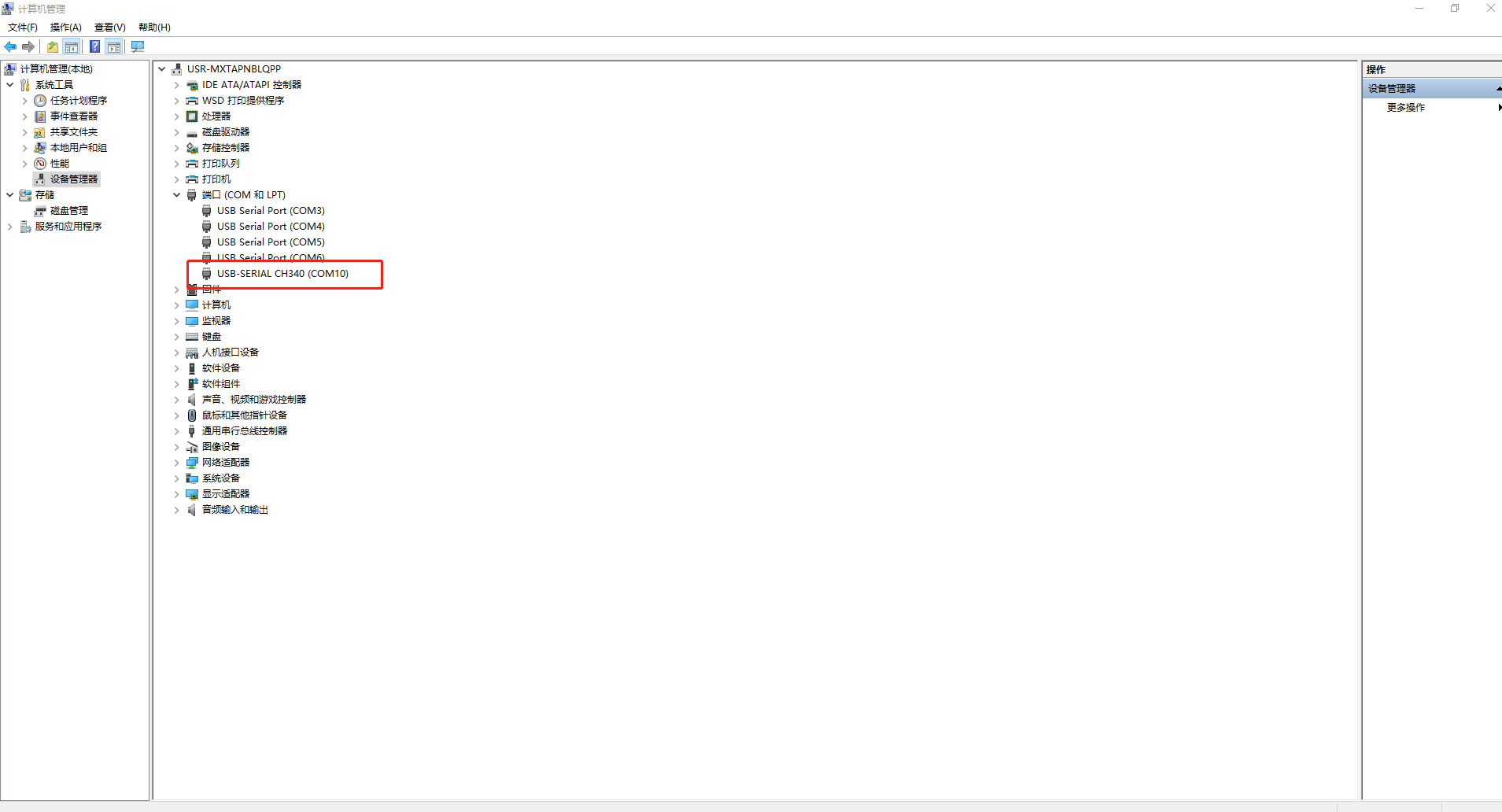

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。
三、USR-DR154掃碼配置
微信小程序配置功能介紹：
注：DR15X 標準版支持微信小程序配置功能。
用戶可以直接通過手機微信掃描產品正面的二維碼，通過微信小程序快速配置參數和調試設備，讓 DTU 的配置從此告別繁瑣。

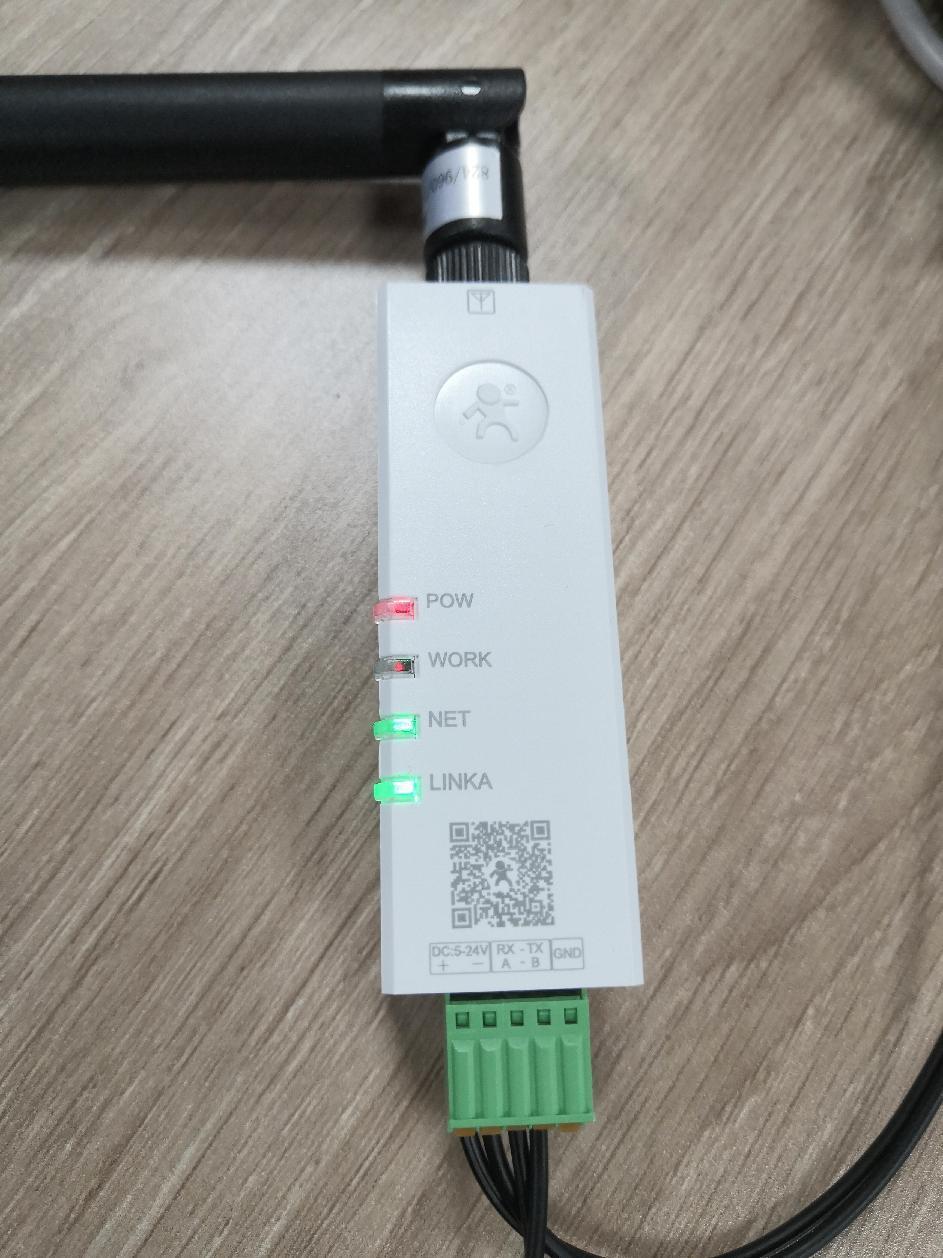

1、使用微信掃一掃功能掃描產品正面的二維碼，即進入微信小程序“聯博士配置 工具”
2、點擊關閉 返回藍牙配置
3、打開手機藍牙功能，同時給微信的藍牙權限打開

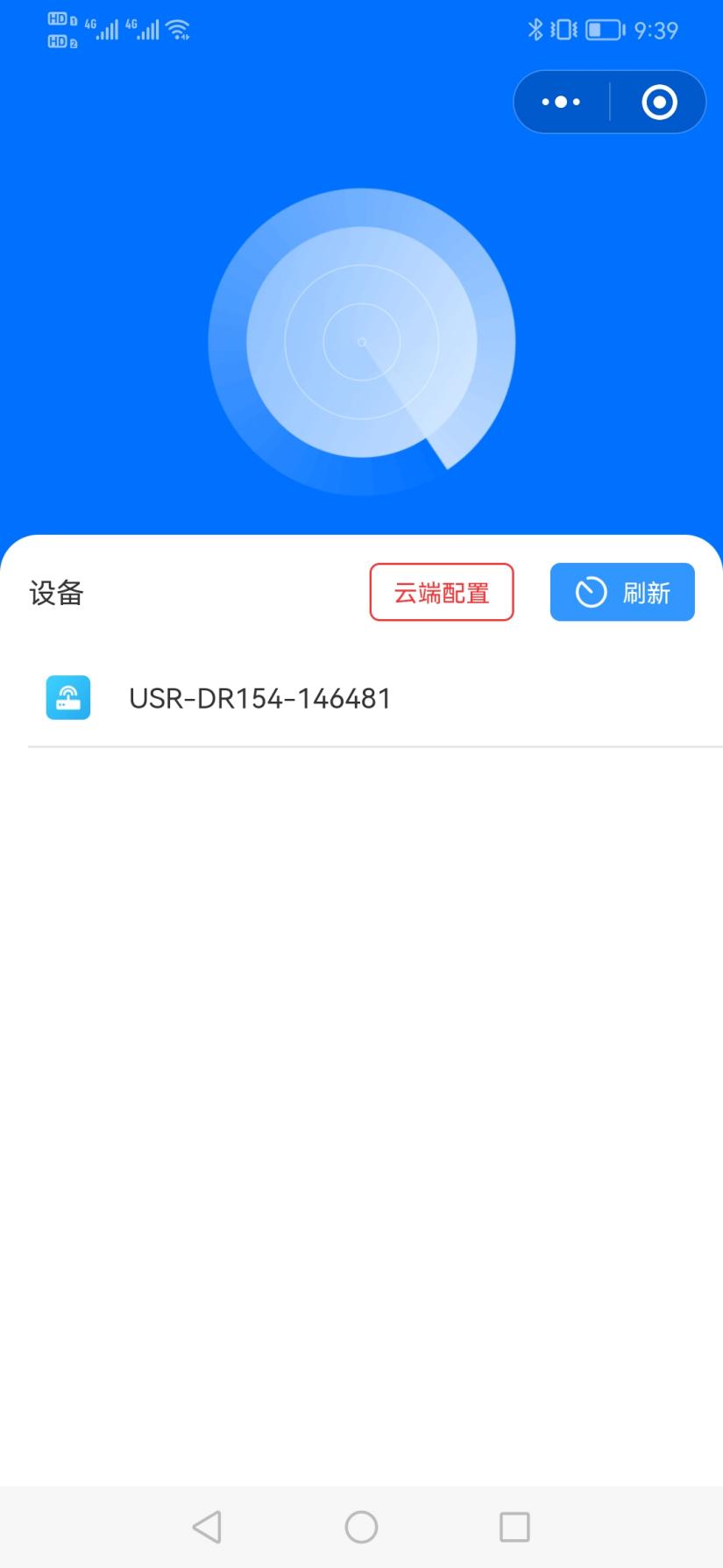

4、搜到設備名稱
微信小程序“聯博士配置工具”自動掃描手機旁邊的 DTU 設備，其中每一臺設備都有不同的藍牙名稱，該藍牙名稱為“USR-DR15X- 設備 IMEI 號后六位”，便于用戶可以正常識別該配置哪一臺 DTU 設備。
5、點擊設備名稱，會提示連接藍牙中
點擊微信小程序“聯博士配置工具”中掃描到的 DTU 設備名稱。

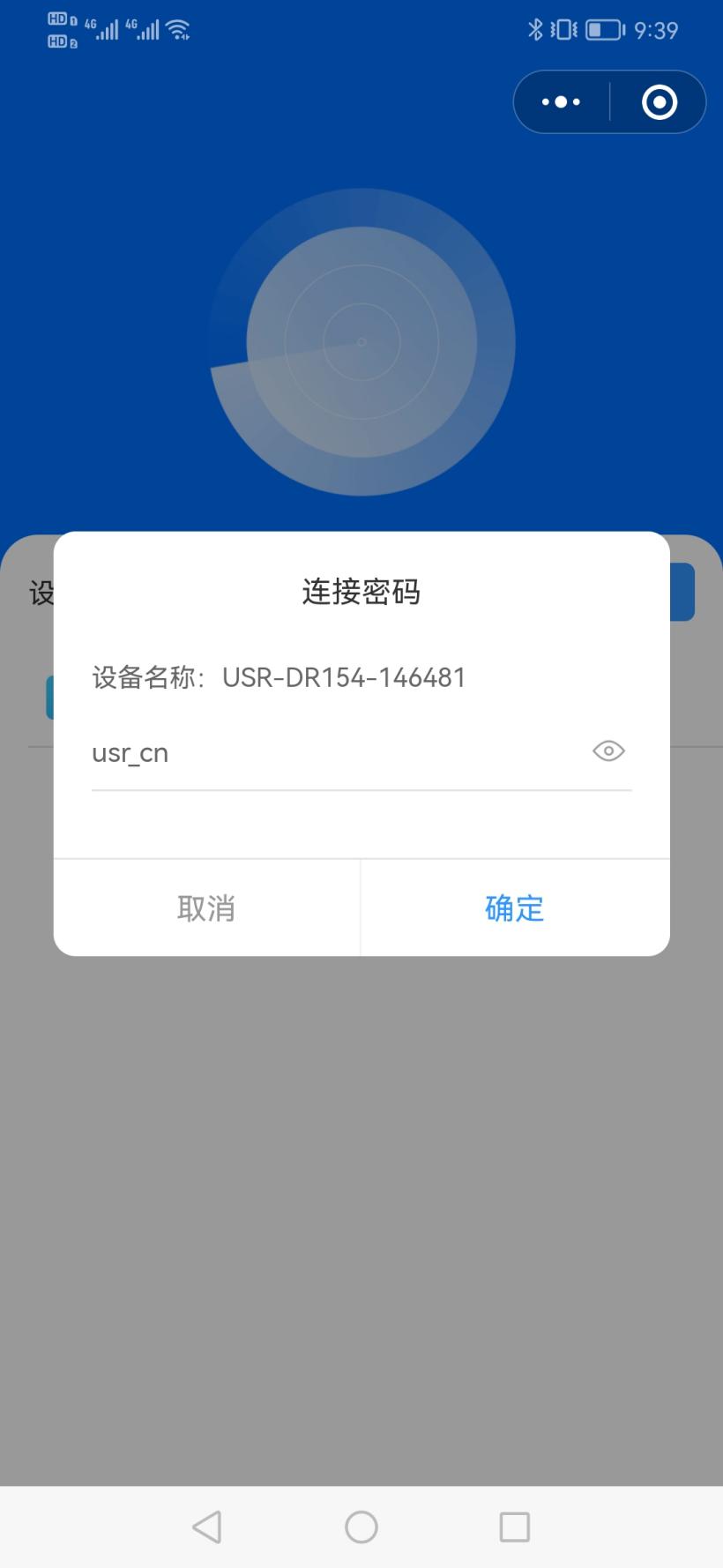

6、輸入連接密碼
若第一次連接，則會彈出彈框，需輸入連接密碼進行驗證，連接 密碼初始值為“usr_cn”，密碼可以在進入微信小程序后重新進行設定（長度為 1~10 位）。第一次連接成功后，設備可自動記錄連接驗 證狀態。再次連接時，“聯博士配置工具”會自動進入主界面。

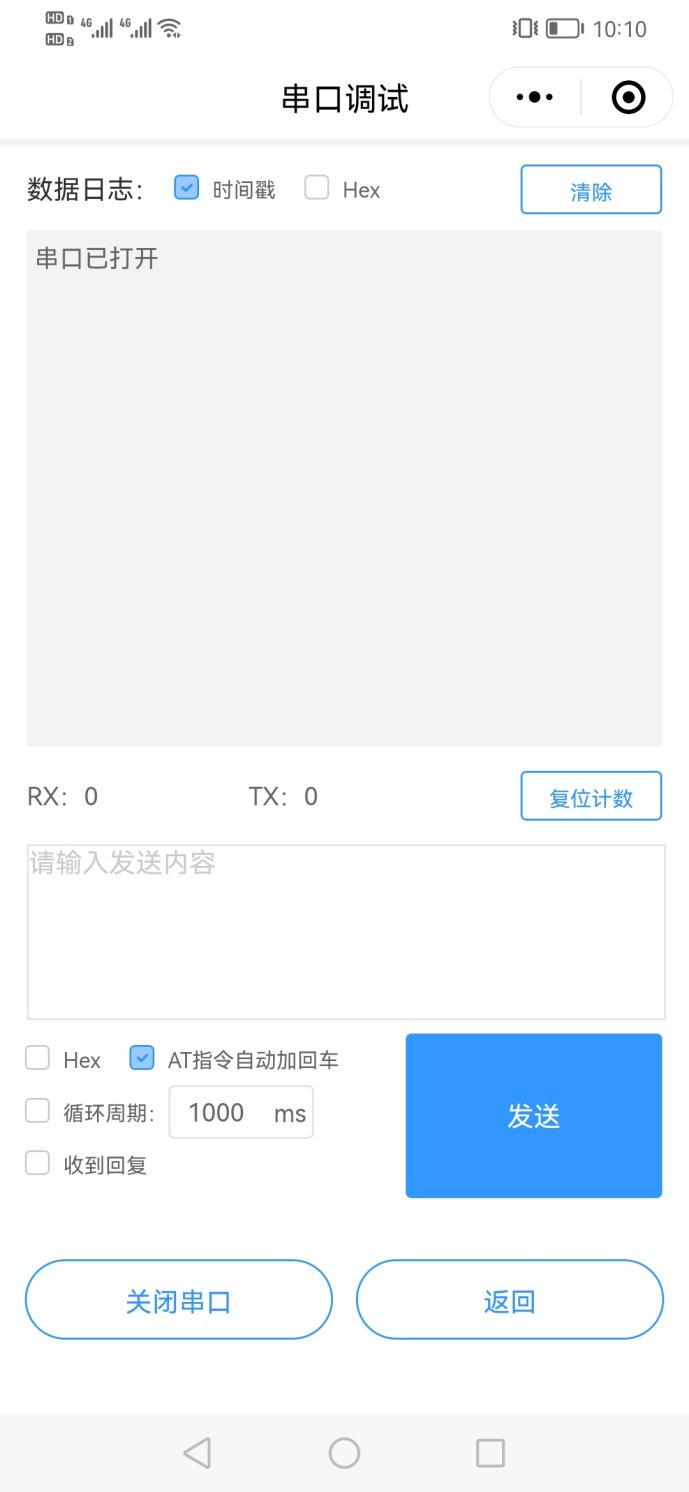

7、點擊串口調試
微信小程序“聯博士配置工具”的主界面如下圖所示：
四、功能調試

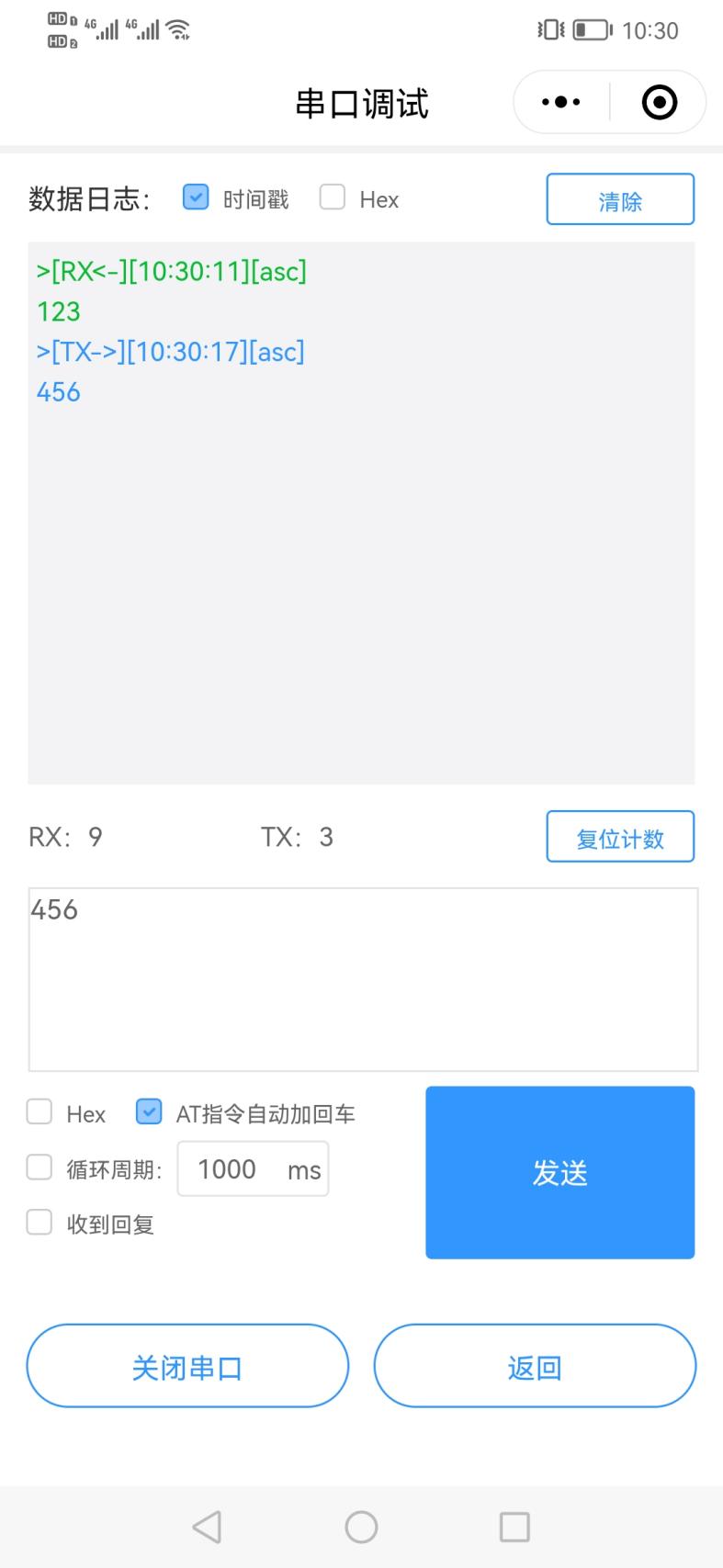

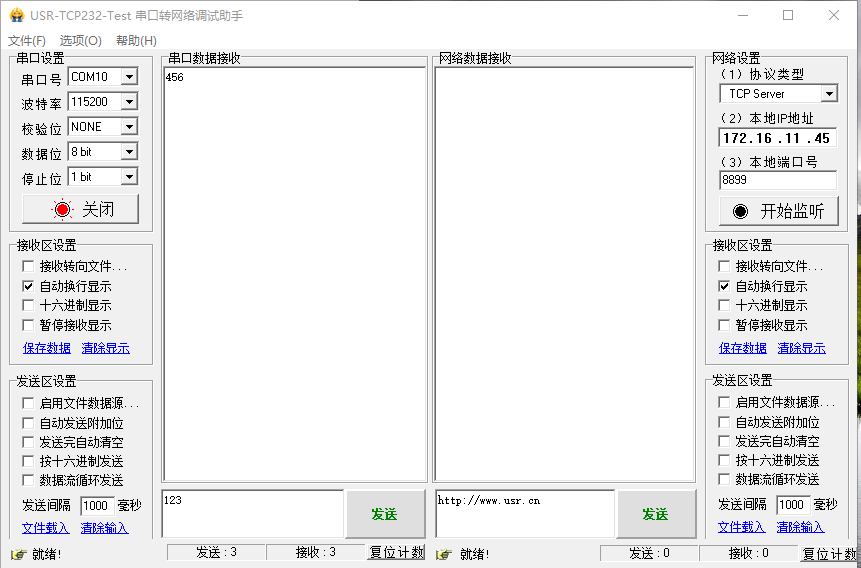

USR-DR154的485串口接USB-RS485串口線模擬485串口設備，打開串口助手COM10，串口參數和USR-DR154串口參數設置一致，發送123給手機小程序的串口調試，串口調試收到串口發送的數據123。
手機小程序的串口調試發送數據456給USR-DR154串口，串口助手收到數據456。
這個功能，主要用于手機小程序發送命令，測試USR-DR154的485串口接的串口設備是否正常。
編寫人：金志方 編寫日期：2024-04-12
審核人：金志方 審核日期：2024-04-12
訂正版本：V1.0 訂正內容：初稿
