USR-DR504 V3T連接有人云（V6版本)和虛擬串口（V5.0.1版本）一對一通訊示例

備注：USR-DR504需要插SIM卡聯網。

一、資料下載

USR-DR504 軟件設計手冊http://imbacareer.com.cn/Download/903.html

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR504 規格書http://imbacareer.com.cn/Download/904.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR504設置軟件http://imbacareer.com.cn/Download/907.html

【USR-VCOM】 有人虛擬串口軟件(有人云版) V5.0.1：http://imbacareer.com.cn/Download/924.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR504 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR504 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR504的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR504設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

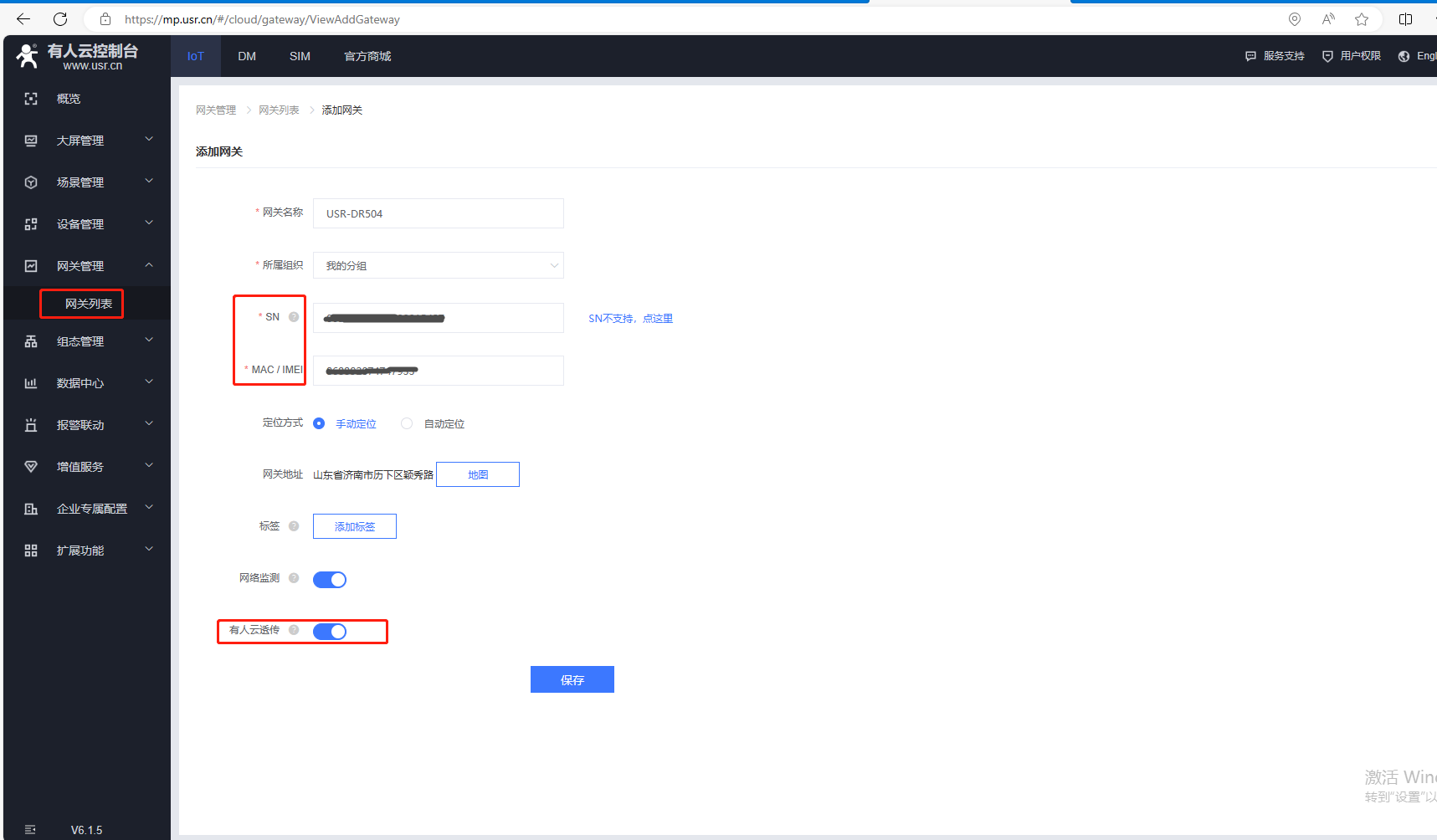

（2）USR-DR504查看產品反面標簽，有SN信息，微信掃碼可以查看IMEI和SN信息，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透傳需要勾選開啟，最后點擊保存。

（3）添加完成，返回網關列表，USR-DR504插入SIM卡，然后上電，聯網正常后，網絡狀態在線。

四、創建虛擬串口

1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本

下載安裝之前，需要關閉防火墻。

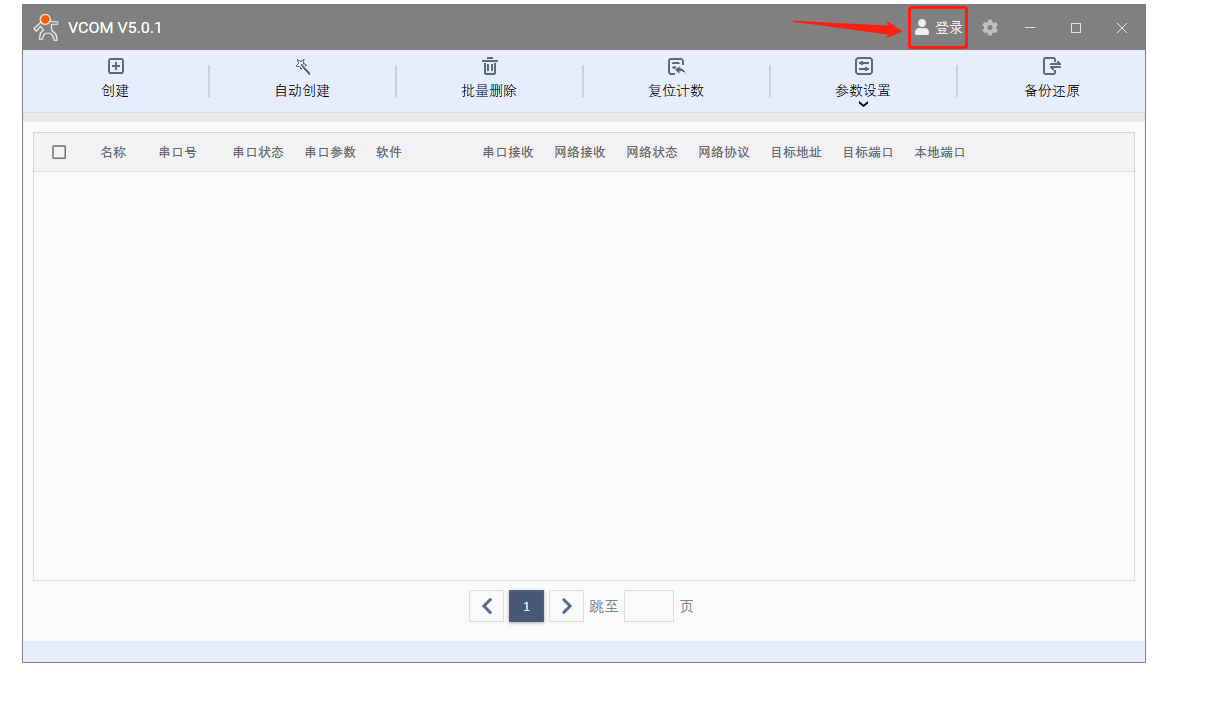

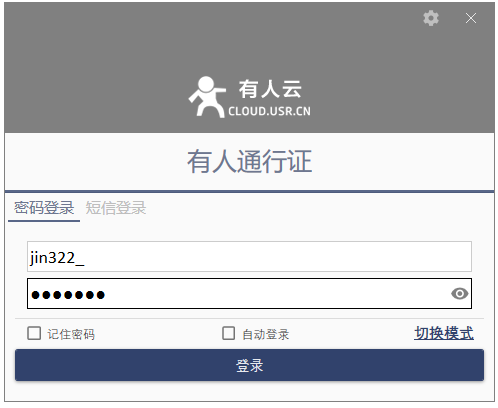

2、打開虛擬串口軟件，點擊登錄，輸入個人的有人云賬號和密碼，登錄。

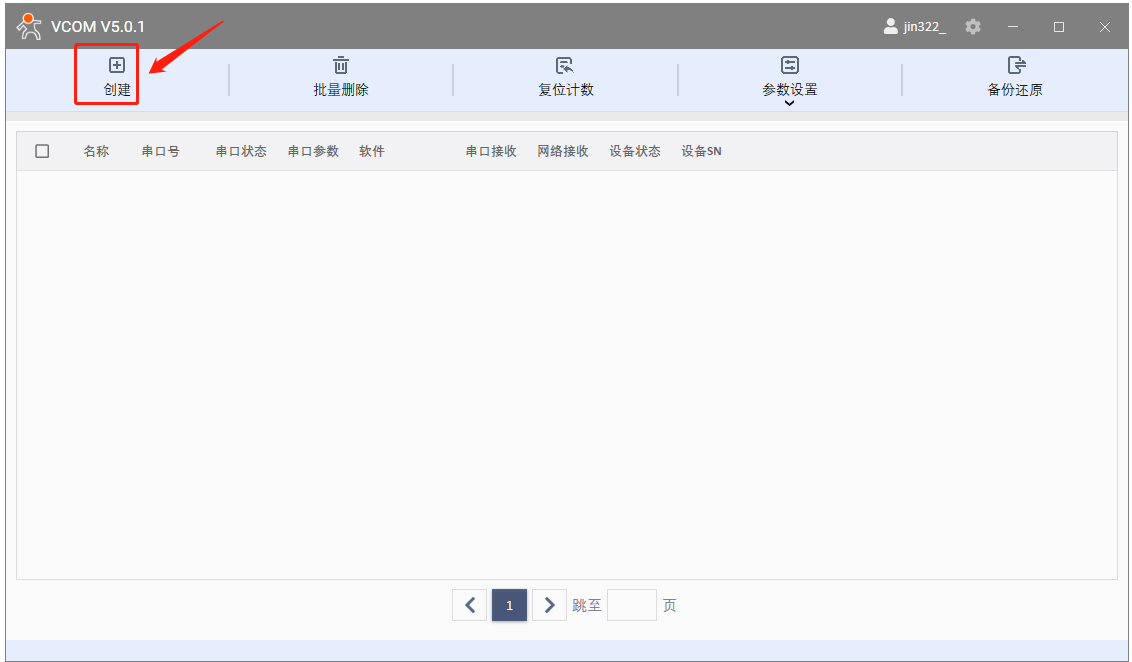

3、創建虛擬串口

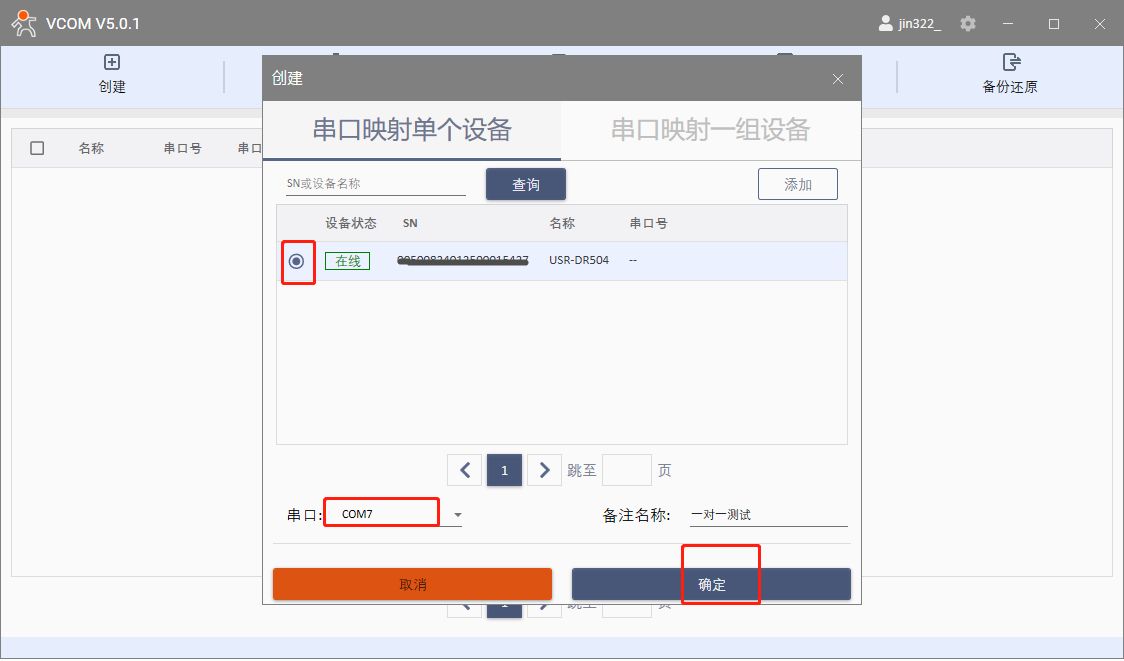

選擇串口映射單個設備，勾選在線的USR-DR504，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

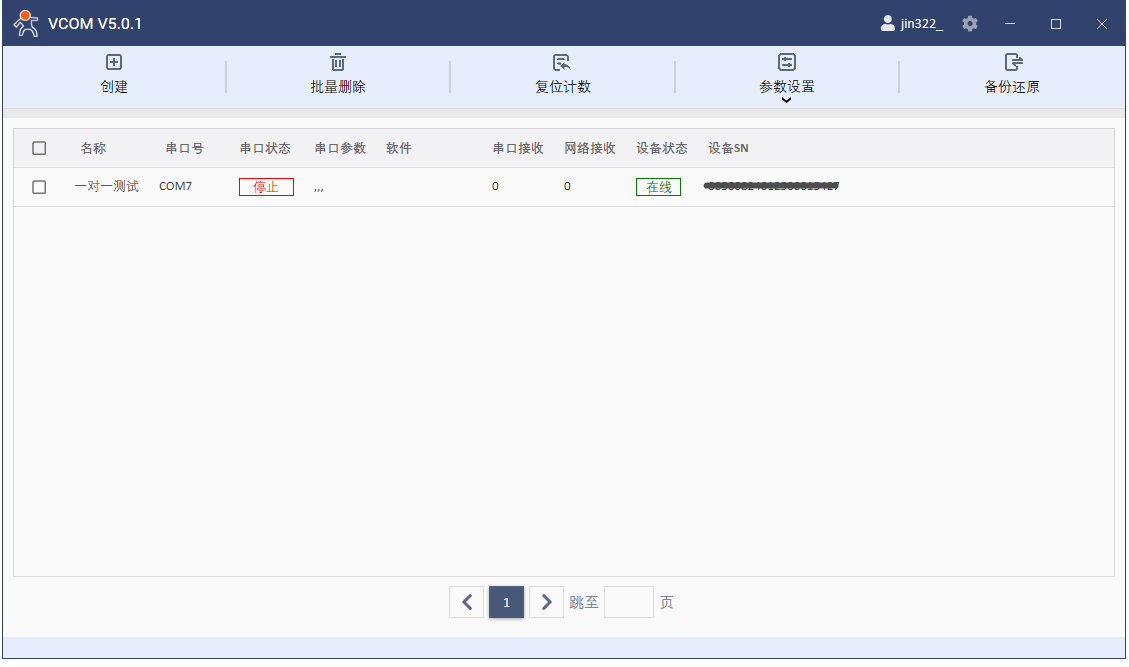

添加完，串口狀態是停止。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

五、通訊測試

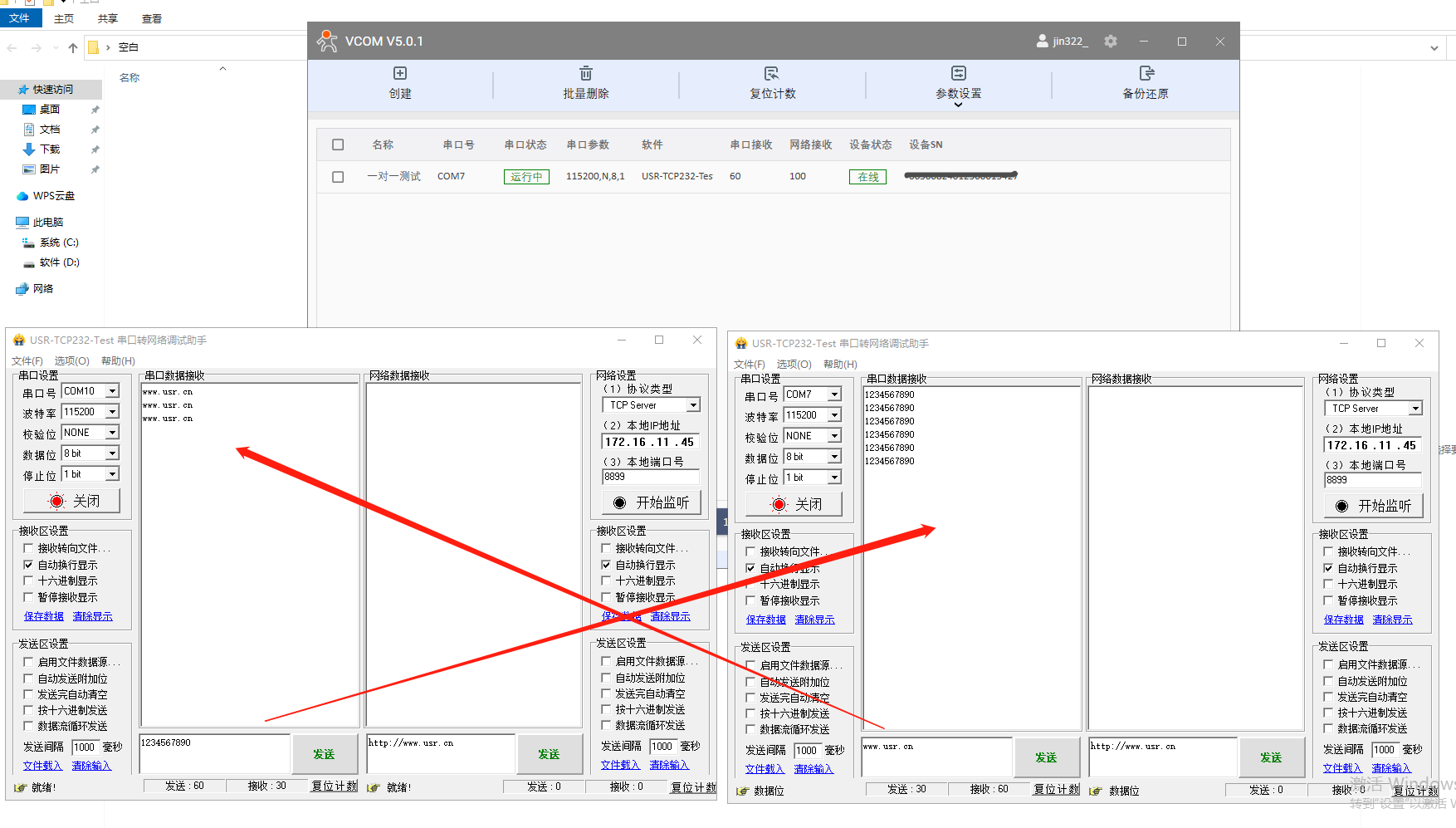

1、打開2個串口助手，分別用USR-DR504實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-03-14

審核人：金志方 審核日期：2024-03-14

訂正版本：V1.0 訂正內容：初稿
