USR-DR512 串口配置串口AT指令使用示例

備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR512 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR512 產品 1臺

交流AC 220V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。

三、USR-DR512串口配置

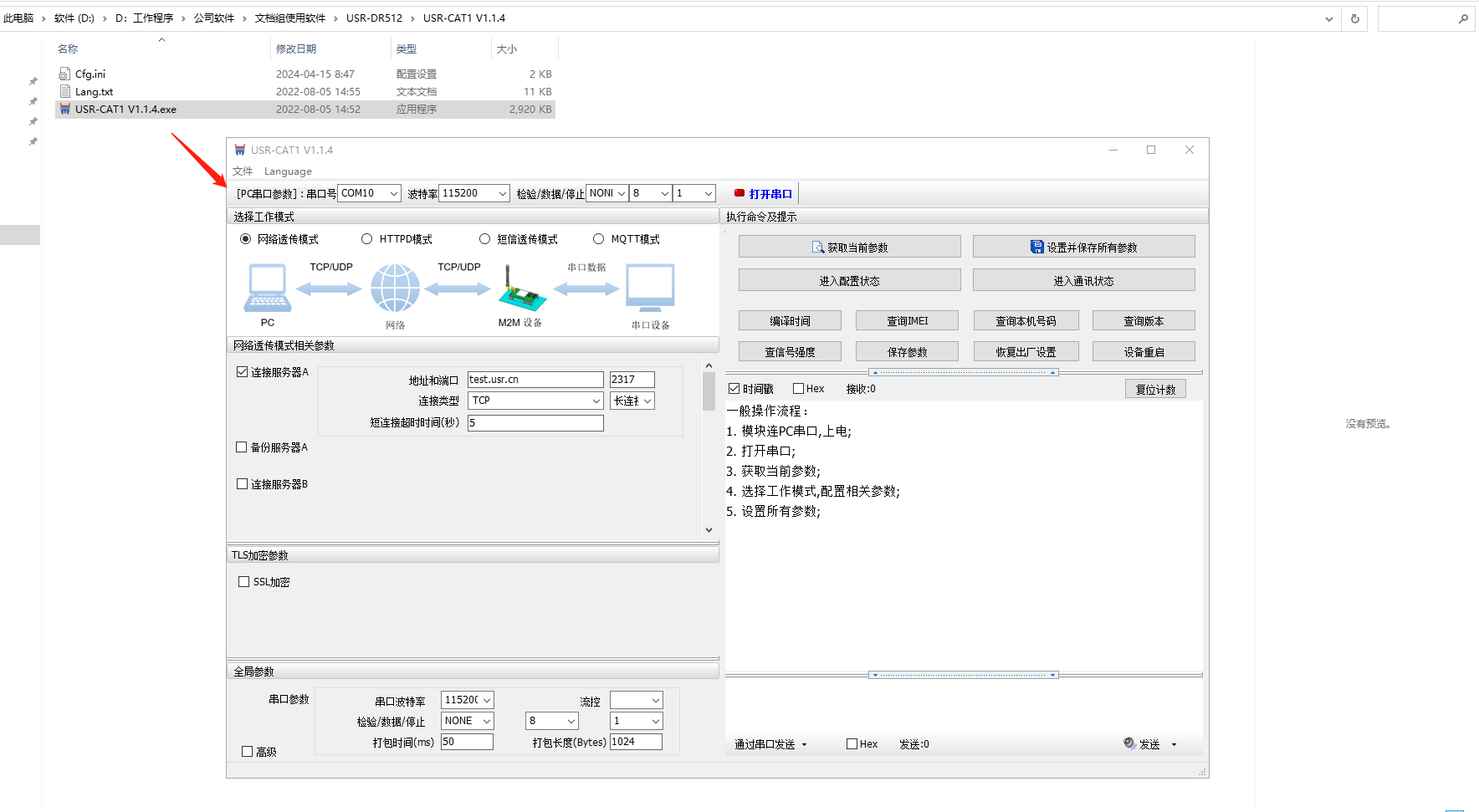

1、打開USR-DR512設置軟件USR-CAT1 V1.1.4.exe

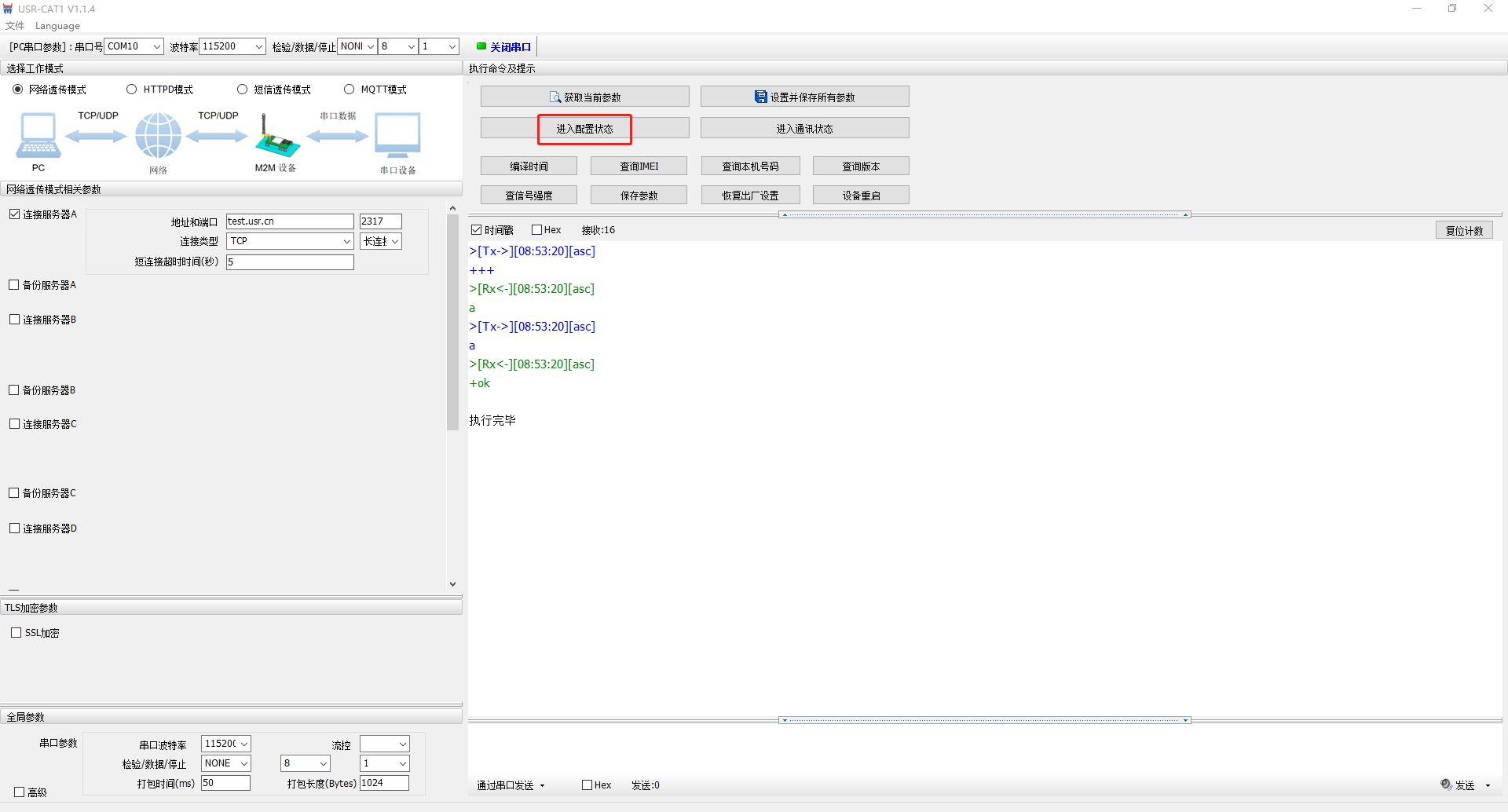

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR512波特率一致，點擊進入配置狀態。

3、點擊獲取當前參數

4、勾選高級，查看串口AT指令是否開啟。

5、默認串口AT指令功能是開啟，不需要設置參數，點擊進入通訊狀態就可以。如果需要修改參數，最后才點擊設置保存所有參數。

四、功能調試

USR-DR512的485串口接USB-RS485串口線模擬485串口設備。

1、串口AT指令功能介紹

串口 AT 指令是指工作在透傳模式下，不需要切換到指令模式，直接使用密碼加 AT 指令的方式去查詢和設置參數的方法。

一般應用在 客戶設備需要在模塊運行時查詢或者修改參數使用，不需要復雜的+++時序，快速的查詢或者設置參數。發送AT指令。

注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

使用串口 AT 指令首先需要確認固件支持該功能，并且工作在透傳模式下，可以按照如下操作進行配置：

（1）設置工作模式為“網絡透傳”

（2）確認當前的密碼字，DTU 默認密碼為：usr.cn#

（3）完成設置后，點擊設置并保存所有參數按鈕，完成參數設置

注：以上為準備工作，也可以通過 AT 指令實現，完成設置后即可在透傳模式下實現串口 AT 指令。

（4） DTU 重啟后，從串口向 DTU 發送“usr.cn#AT+SOCKA[0D][0A]”，DTU 接收后，會返回相應的查詢信息

2、串口助手發送數據測試

以AT指令A(yù)T+WKMOD查詢工作模式為例：

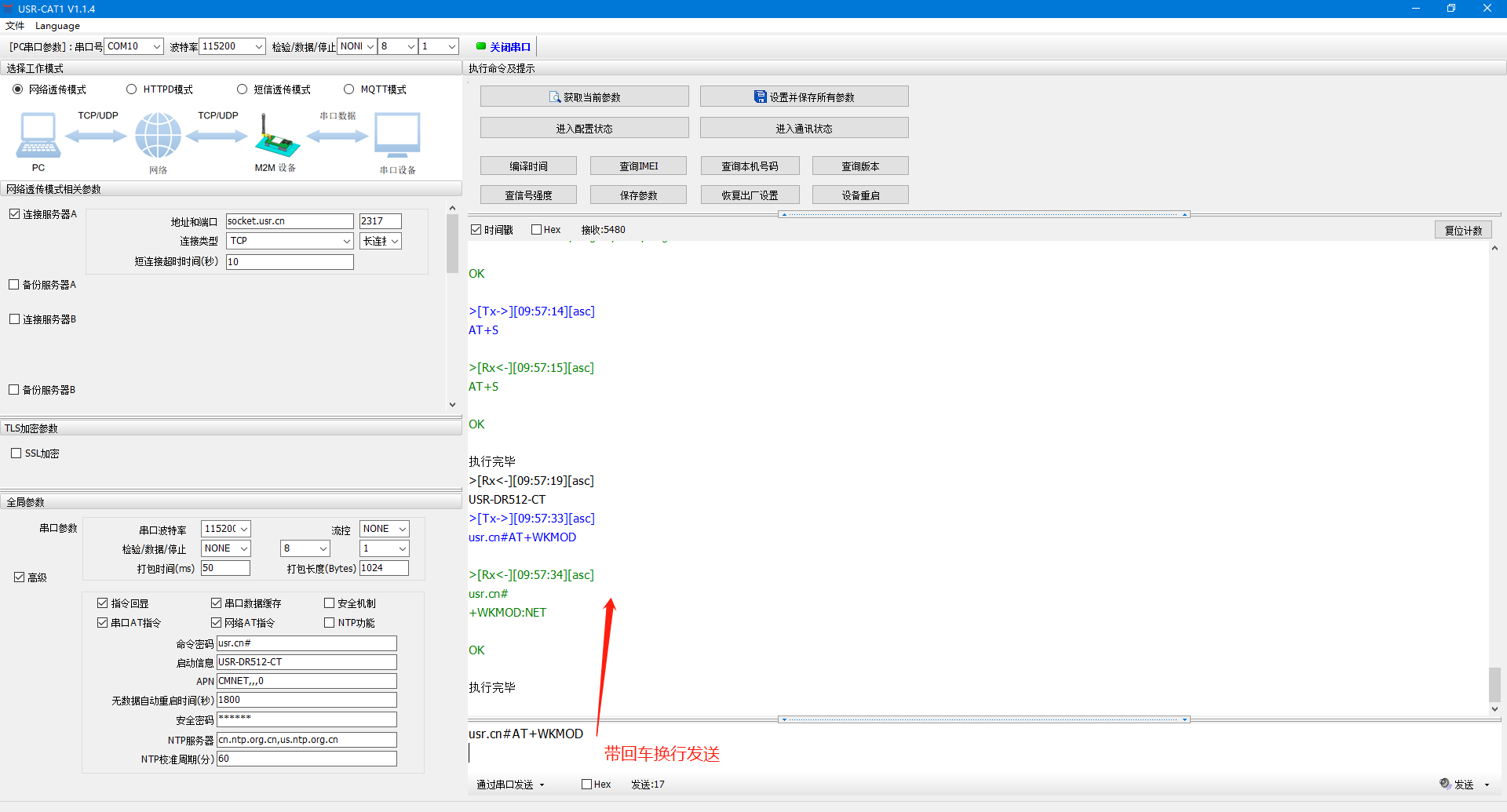

在進入通訊狀態時，打開串口助手COM10，串口參數和USR-DR512串口參數設置一致，發送usr.cn#AT+WKMOD后面帶回車換行發送，串口可以查詢到工作模式。

>[Tx->][09:57:33][asc]

usr.cn#AT+WKMOD

>[Rx<-][09:57:33][asc]

usr.cn#

+WKMOD:NET

OK

執行完畢

編寫人：金志方 編寫日期：2024-04-19

審核人：金志方 審核日期：2024-04-19

訂正版本：V1.0 訂正內容：初稿
