USR-DR512 串口配置網絡AT指令使用示例

備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接遠程服務器，需要USR-DR512聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR512 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR512 產品 1臺

交流AC 220V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。

三、USR-DR512串口配置

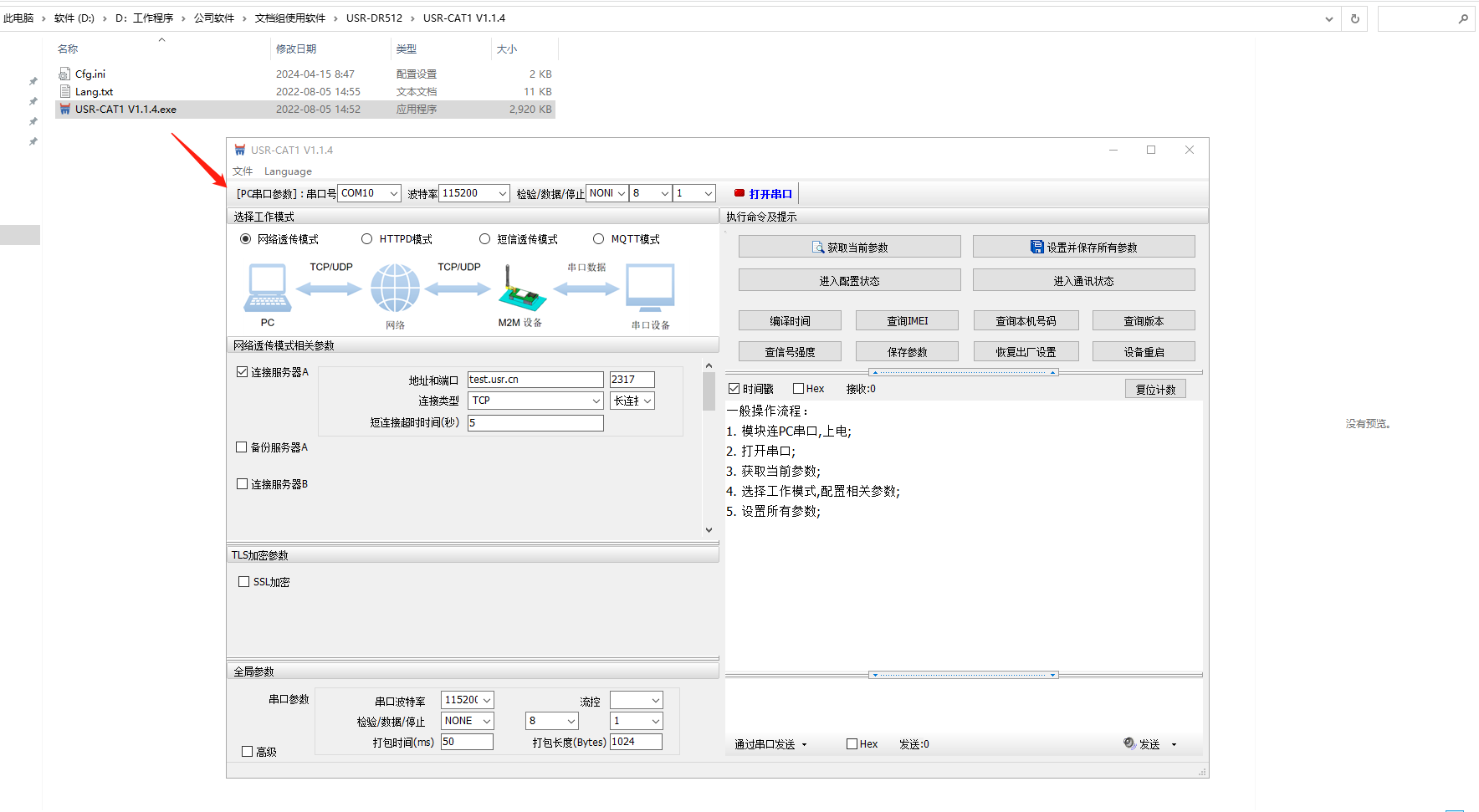

1、打開USR-DR512設置軟件USR-CAT1 V1.1.4.exe

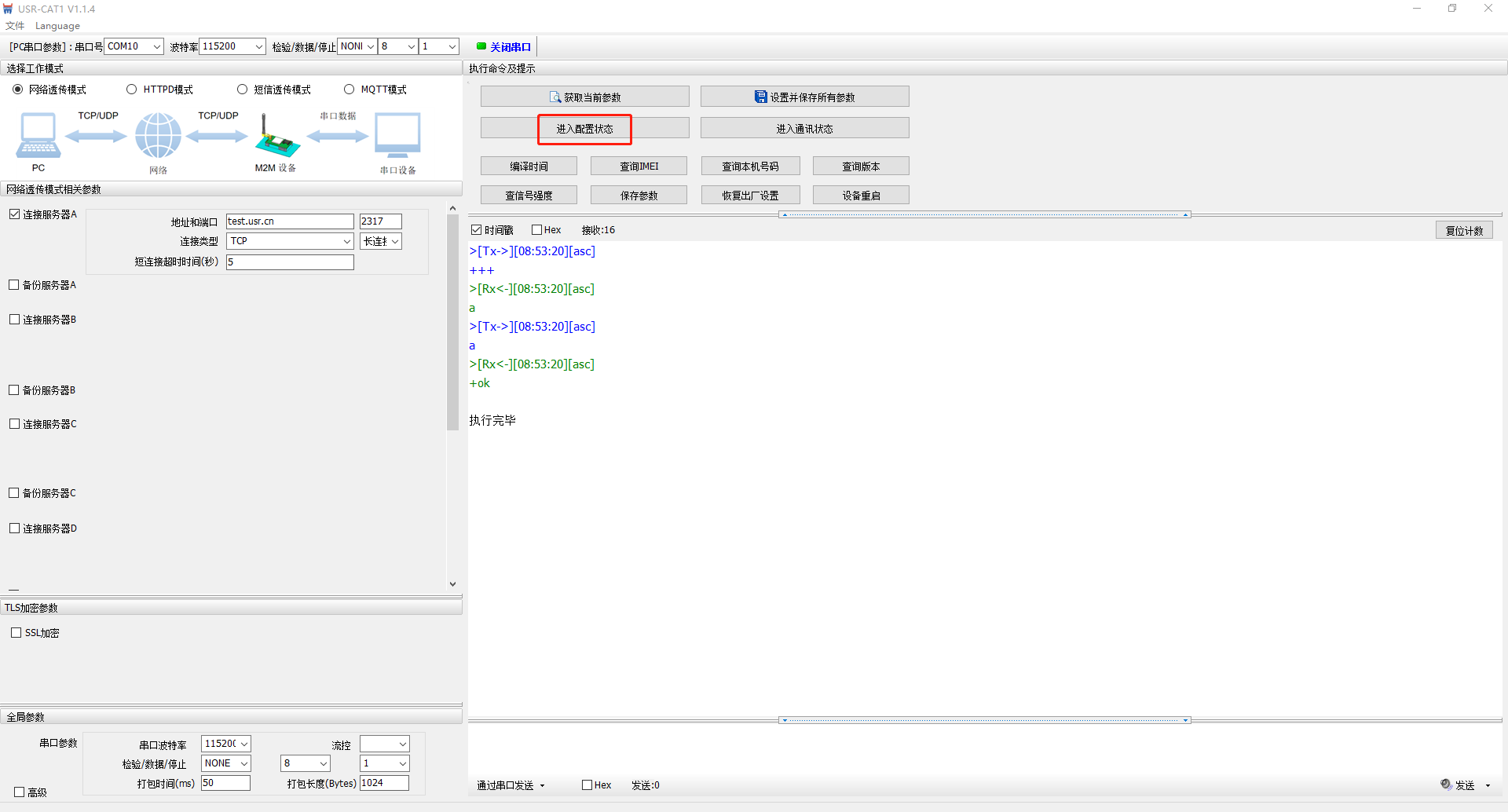

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR512波特率一致，點擊進入配置狀態。

3、點擊獲取當前參數

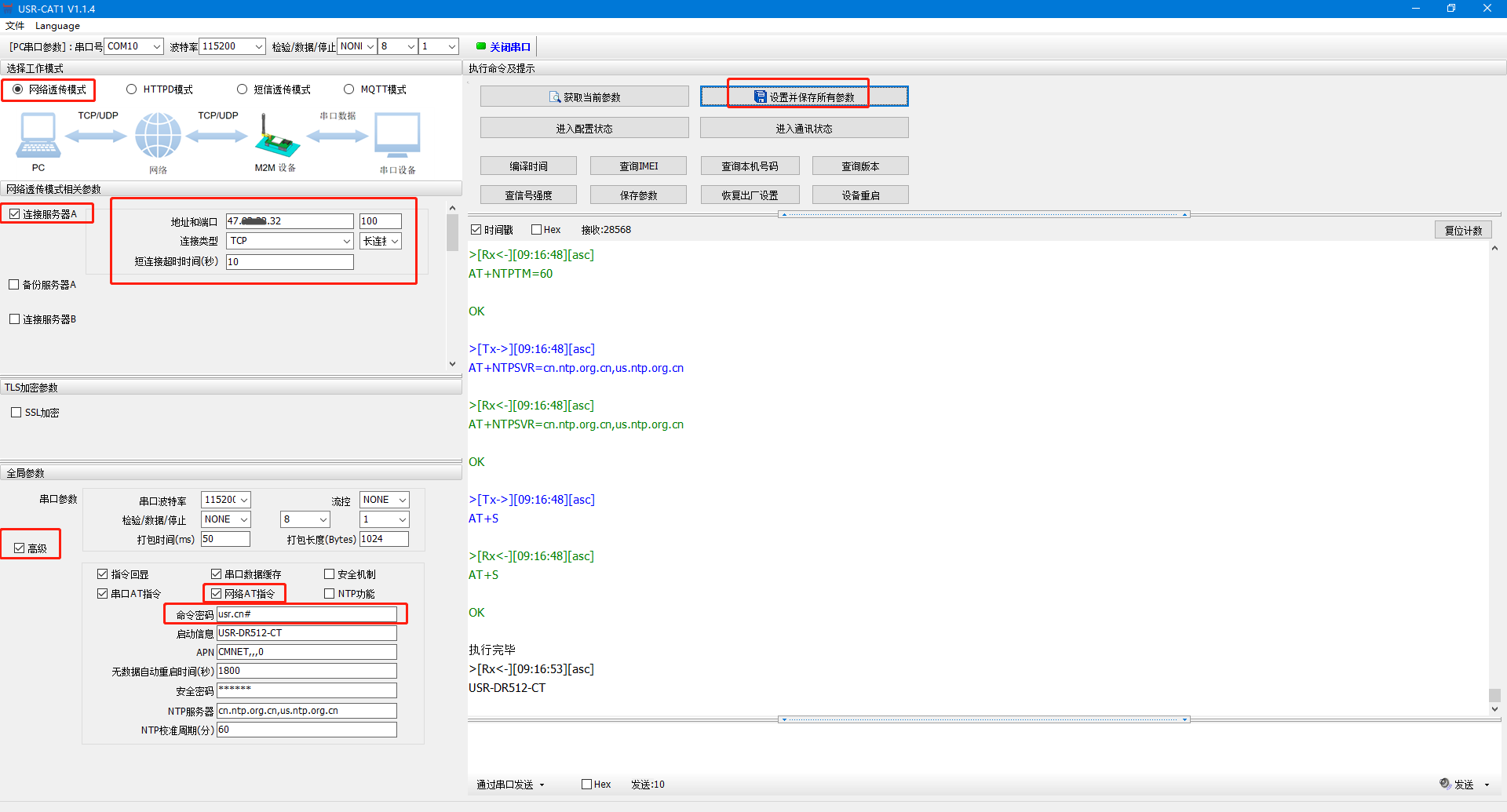

4、勾選高級，查看網絡AT指令是否開啟，需要勾選網絡AT指令。（默認是開啟的）

5、勾選連接服務器A，地址設置遠程服務器IP，端口100，連接類型TCP，長連接。其他參數保持默認，點擊設置并保存所有參數。USR-DR512參數保存并重啟。

四、功能調試

1、USR-DR512的485串口接USB-RS485串口線模擬485串口設備，打開串口助手COM10，串口參數和USR-DR512串口參數設置一致。

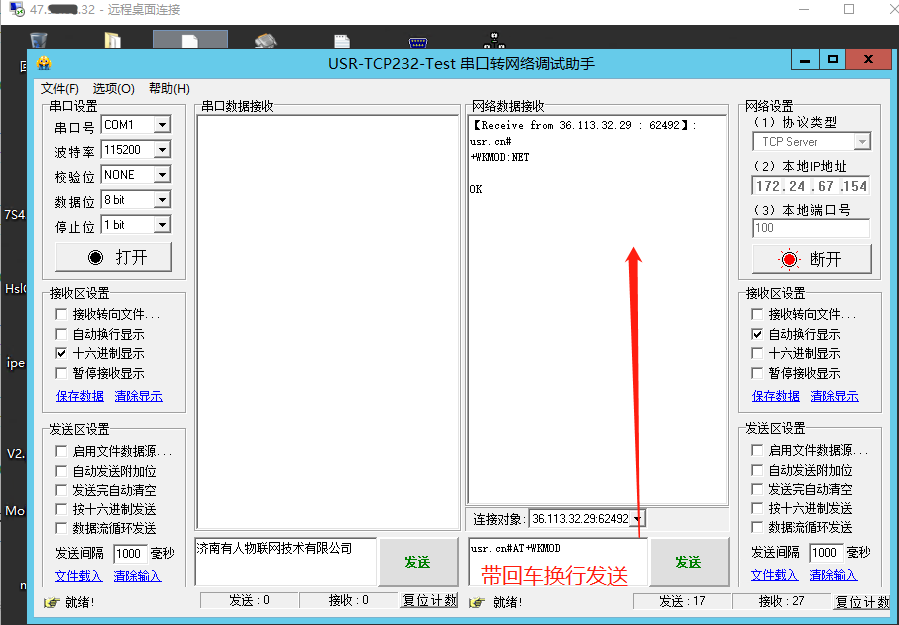

2、登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR512一樣，點擊連接。

3、以AT指令A(yù)T+WKMOD查詢工作模式為例：

網絡助手發送區，發送usr.cn#AT+WKMOD，后面帶回車換行發送，網絡端可以查詢到工作模式。

usr.cn#

+WKMOD :NET

OK

4、附功能原理：

網絡AT指令是指工作在透傳模式下，通過網絡發送密碼加 AT 指令的方式去設置和查詢參數。

網絡 AT 指令和串口AT 指令類似，區別在于網絡 AT 是從網絡端下發AT 指令，用于客戶服務器遠程查詢或者修改參數使用，客戶可以使用網絡AT 指令進行批量的參數修改和查詢，方便對擁有的設備進行管理。

發送 AT 指令。注：此處AT指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

編寫人：金志方 編寫日期：2024-04-19

審核人：金志方 審核日期：2024-04-19

訂正版本：V1.0 訂正內容：初稿
