USR-DR512 串口配置HTTPD模式POST通訊示例

備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人HTTPD測試服務器，需要USR-DR512聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR512 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR512 產品 1臺

交流AC 220V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

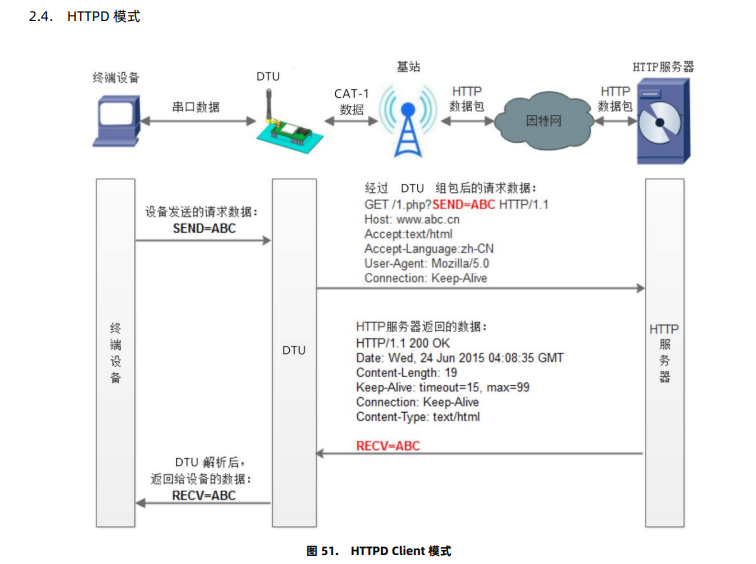

3、HTTPD Client模式

4、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。

三、USR-DR512串口配置

1、打開USR-DR512設置軟件USR-CAT1 V1.1.4.exe

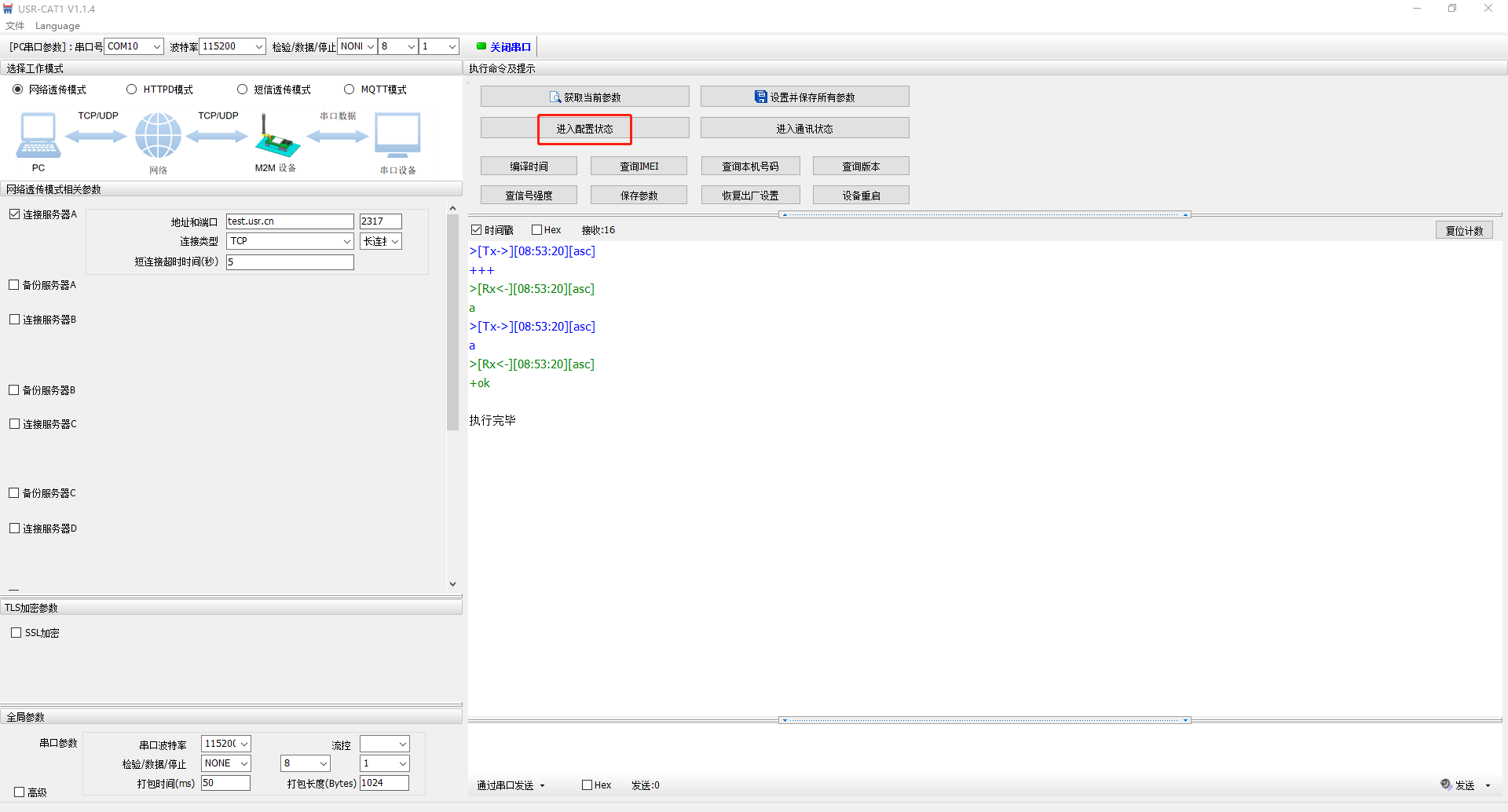

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR512波特率一致，點擊進入配置狀態。

3、點擊獲取當前參數

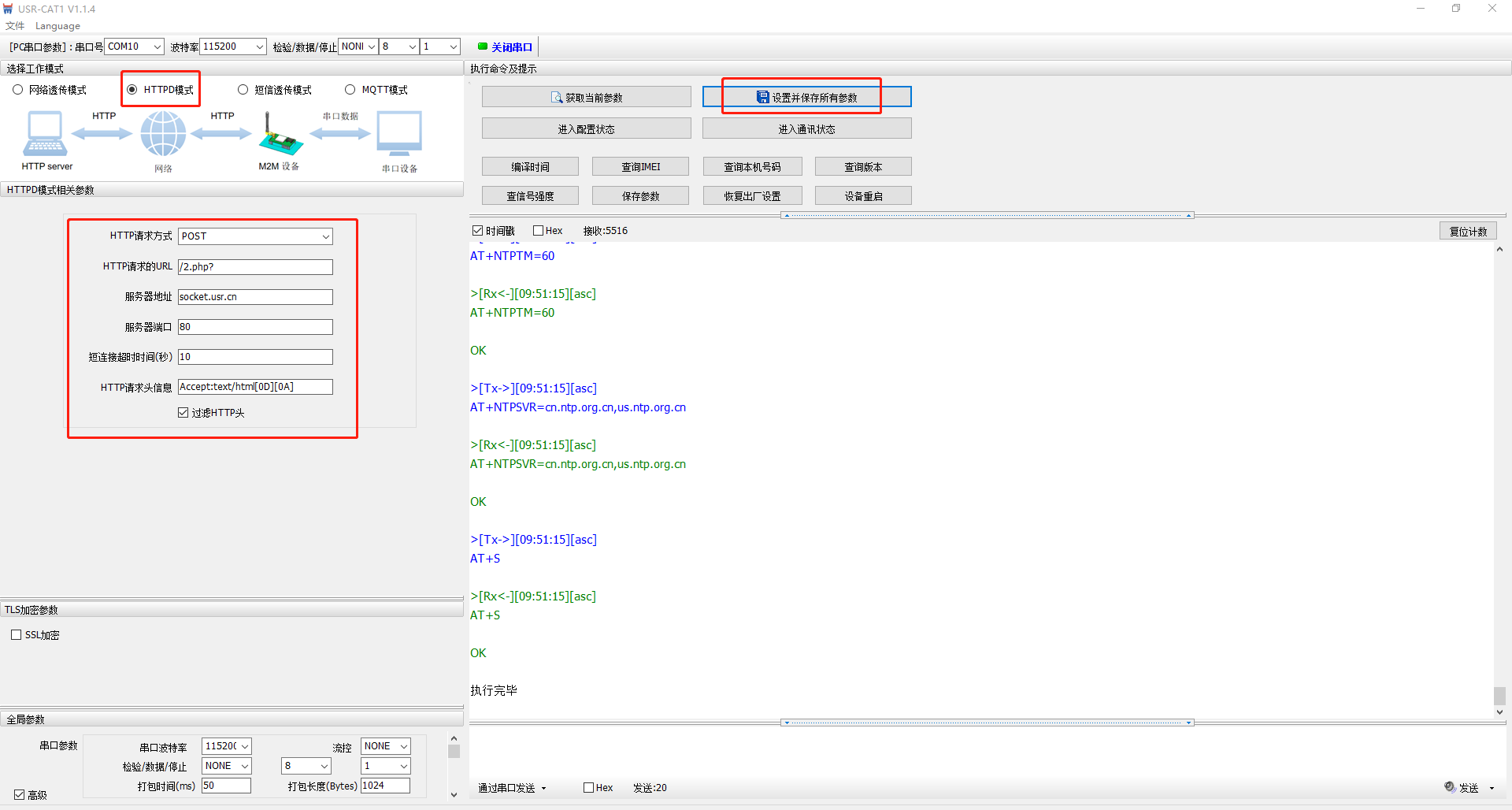

4、勾選HTTPD模式，設置HTTPD模式相關參數，點擊設置并保存所有參數。USR-DR512參數保存并重啟。

HTTP請求方式：POST

HTTP請求的URL：/2.php?

服務器地址：test.usr.cn

服務器端口：80

短連接超時時間（秒）：10

HTTP請求頭信息：Accept:text/html[0D][0A]

過濾HTTP頭：勾選

四、功能調試

1、USR-DR512的485串口接USB-RS485串口線模擬485串口設備，打開串口助手COM10，串口參數和USR-DR512串口參數設置一致。

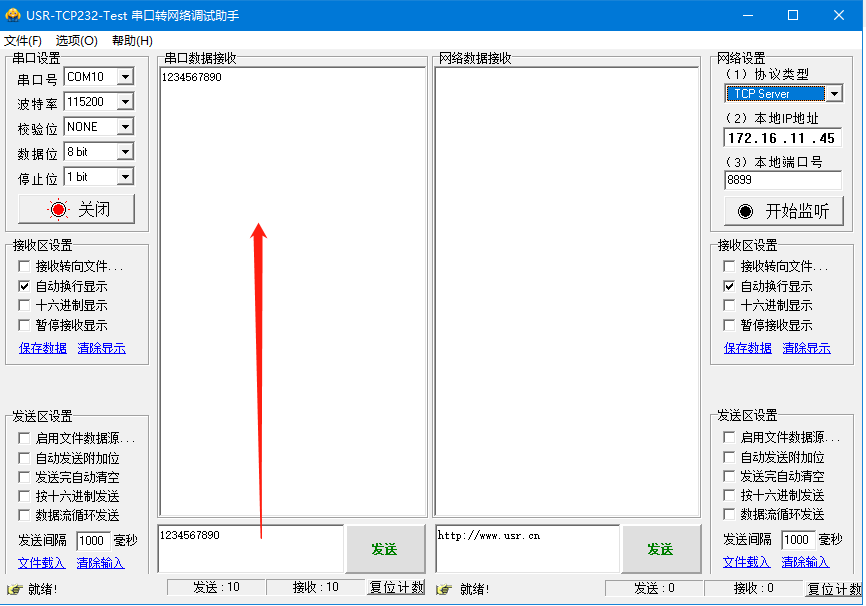

2、USR-DR512串口發送數據1234567890到HTTPD測試服務器，HTTPD測試服務器返回數據1234567890到串口，串口接收的數據過濾報頭，只展示數據1234567890。證明USR-DR512的HTTPD POST功能正常。

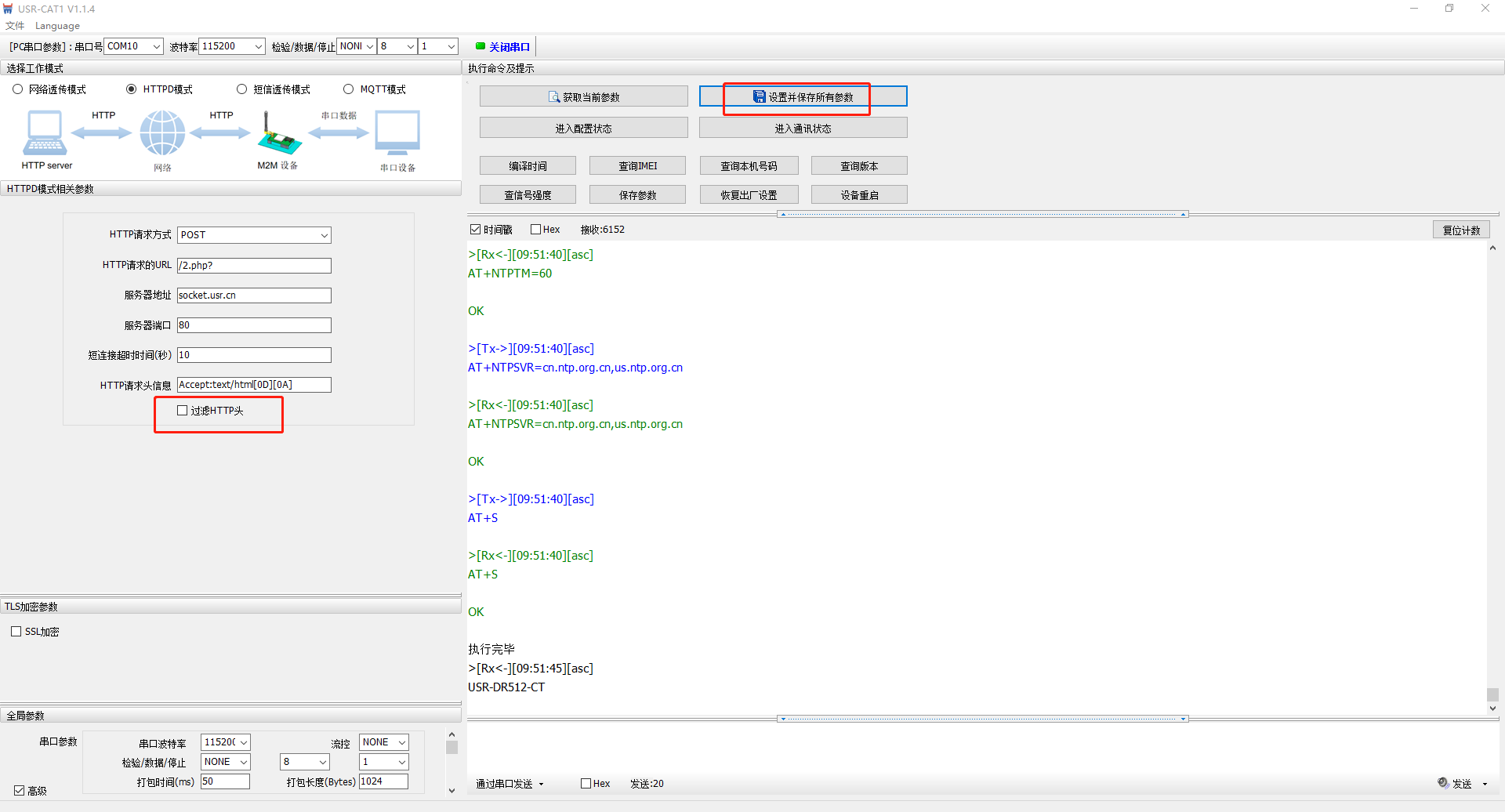

3、USR-DR512使用設置軟件進入配置狀態，讀取當前參數，取消勾選過濾HTTP頭，設置并保存所有參數設置。

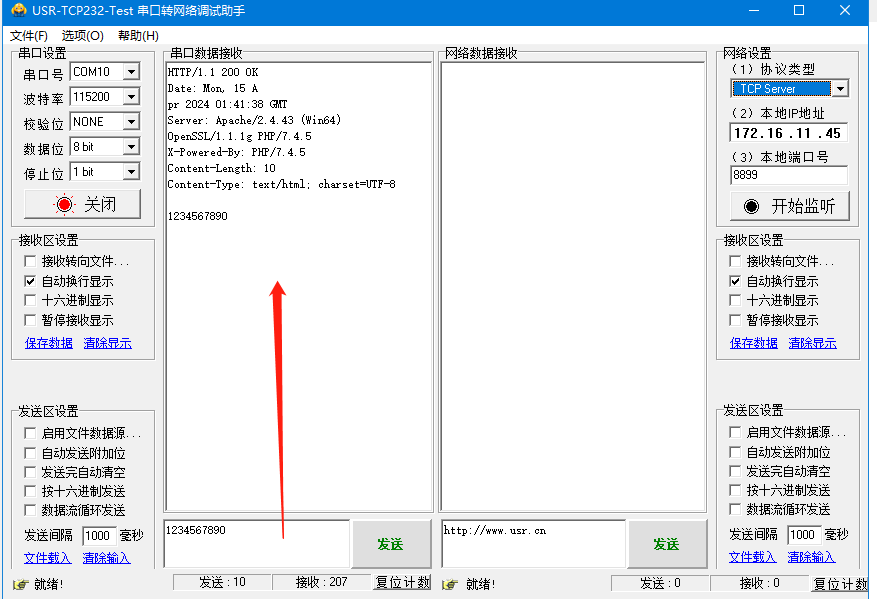

4、USR-DR512串口發送數據1234567890到HTTPD測試服務器，HTTPD測試服務器返回數據帶報頭到串口。

編寫人：金志方 編寫日期：2024-04-16

審核人：金志方 審核日期：2024-04-16

訂正版本：V1.0 訂正內容：初稿
