一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

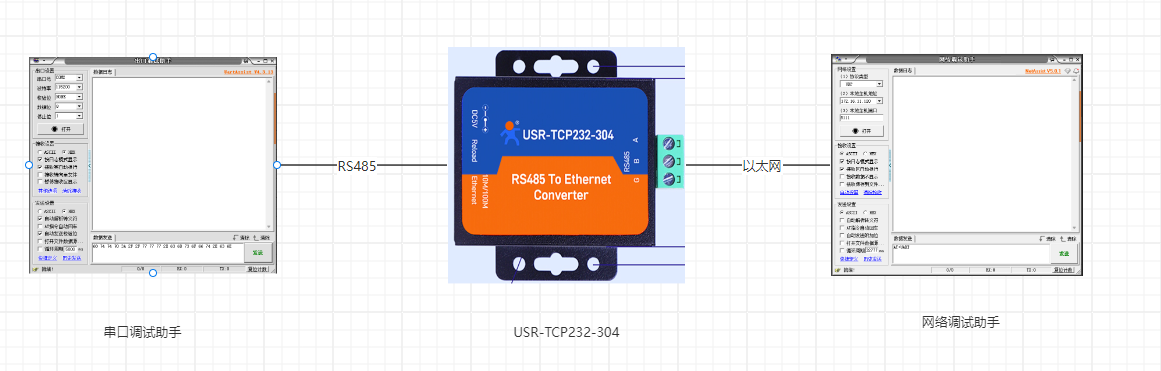

2、硬件連接

USR-TCP232-304 的485串口接USB-RS485串口線到電腦USB口，網口通過網線直連電腦網口，然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、電腦環境參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

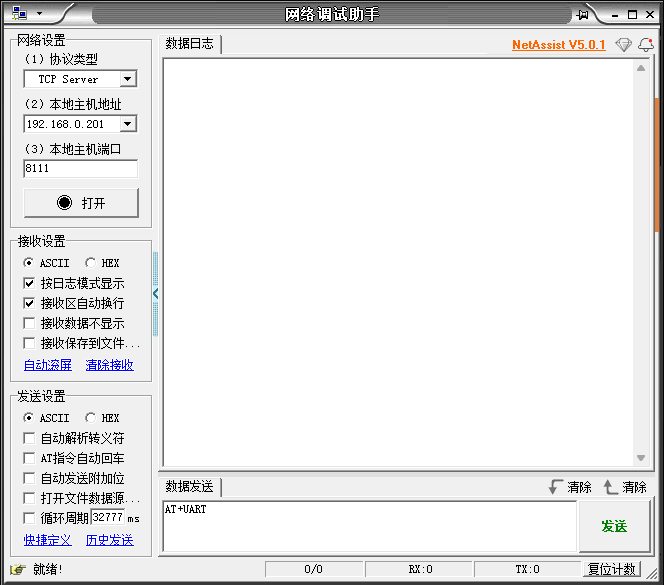

打開網絡調試助手，工作模式TCP server，本地端口號8111，本地IP 設置為192.168.0.201.點擊監聽。

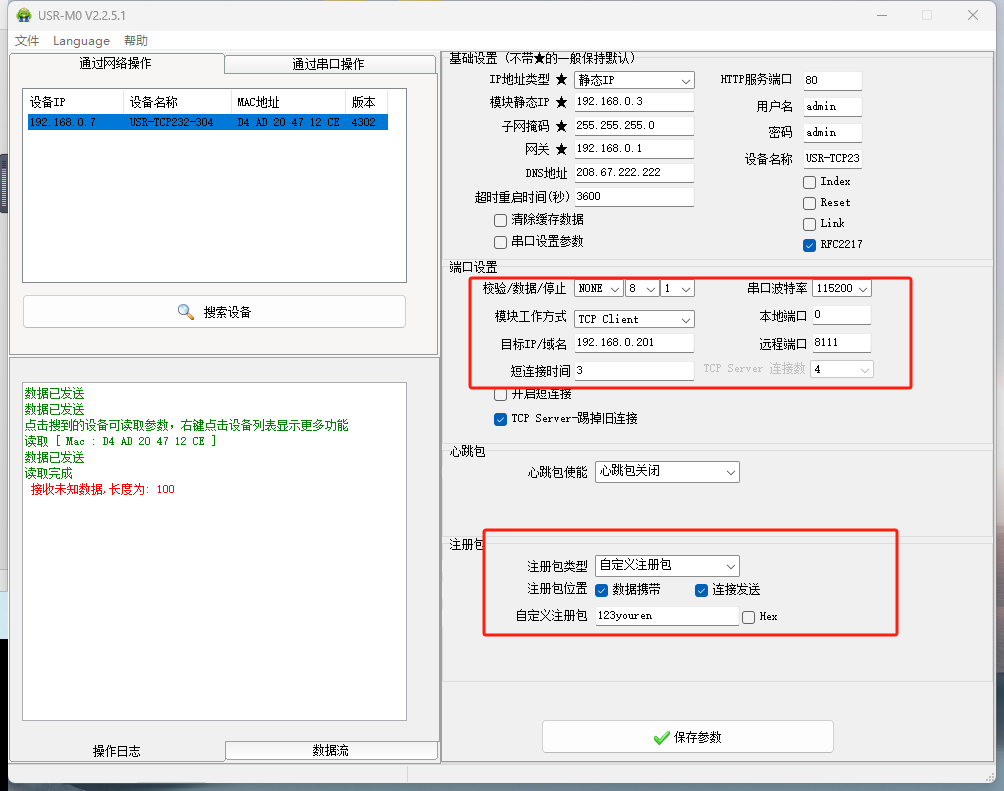

2、USR-TCP232-304參數設置

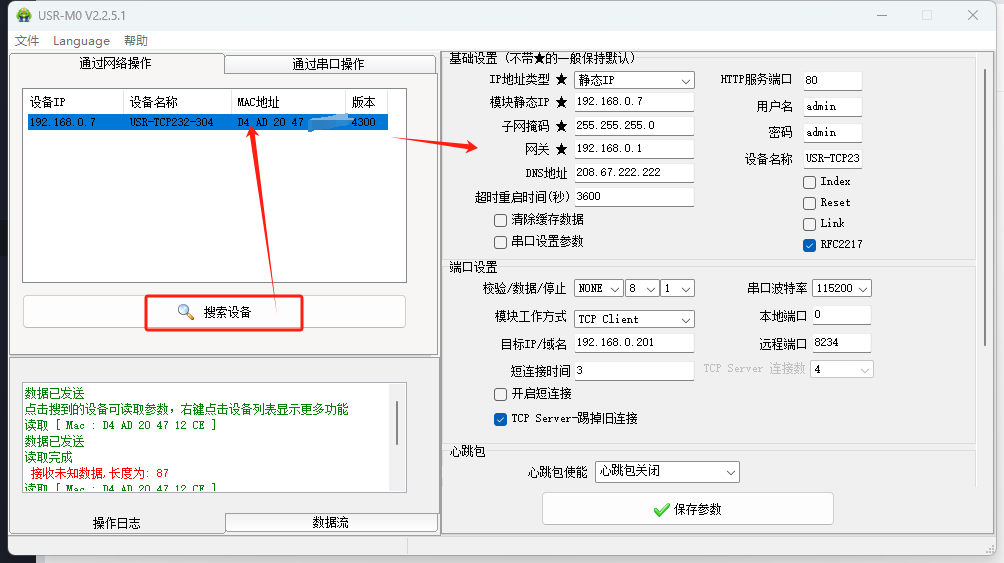

電腦打開M0軟件，點擊搜索設備，搜到設備后雙擊MAC，右側出現USR-TCP232-304參數。

將USR-TCP232-304IP修改為192.168.0.3（本例使用靜態IP，用戶可根據自己實際情況選擇使用DHCP 或者分配固定IP）子網掩碼：255.255.255.0，網關：192.168.0.1

模塊工作方式設置為TCP client，本地端口號可以不用設置，目標IP/域名設置為192.168.0.201，遠程端口號設置為8111。

下拉找到注冊包，選擇自定義，發送方式勾選數據攜帶和鏈接發送（也可二選一），自定義注冊包內容：123youren(可以選用數字字母，不支持特殊字符和漢字)。

點擊保存參數。

四、功能調試

1、功能調試

網絡調試助手軟件上監聽到 192.168.0.3設備接入，收到設備發送的注冊包信息，串口端發送數據，可以發現在數據域前帶有注冊信息。

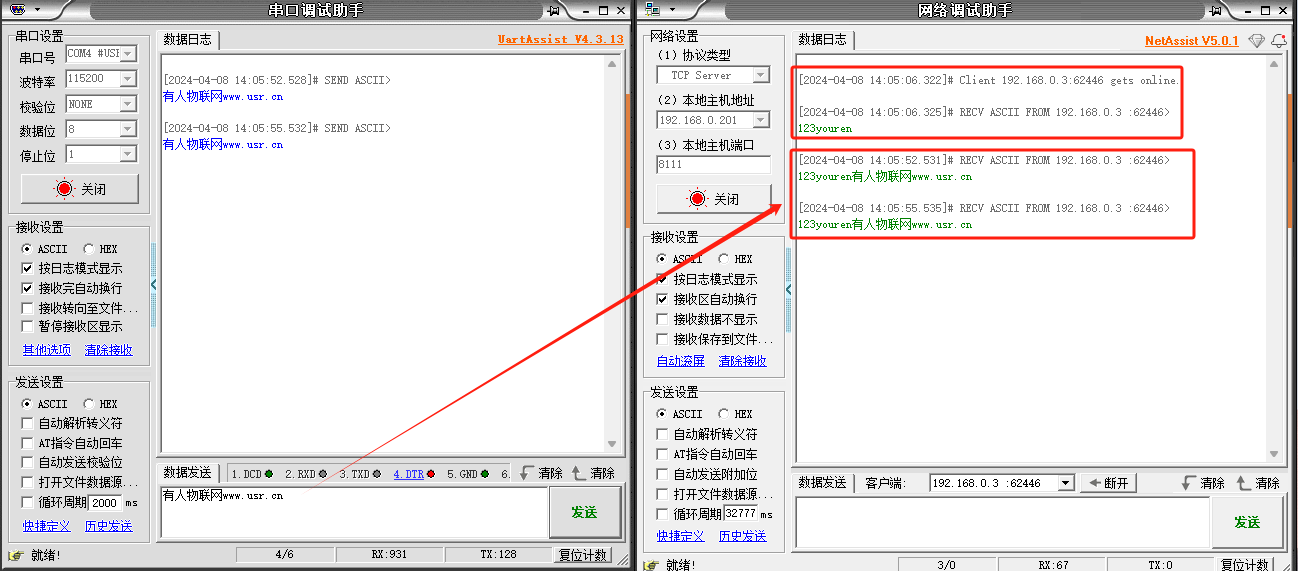

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-08

審核人：尹叢欣 審核日期：2024-04-10

訂正版本：V1.0 訂正內容：初稿
