USR-DR514 HTTPD模式GET通訊示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

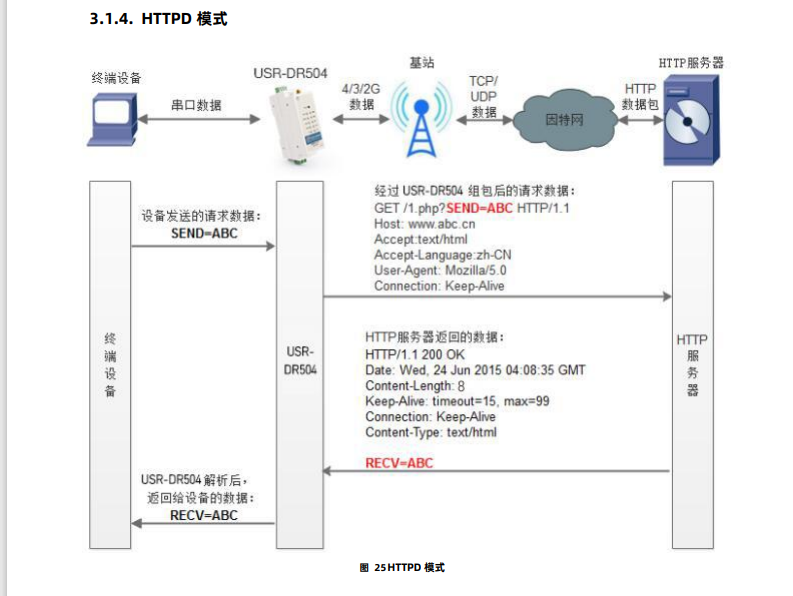

3、HTTPD功能原理圖

4、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數設置

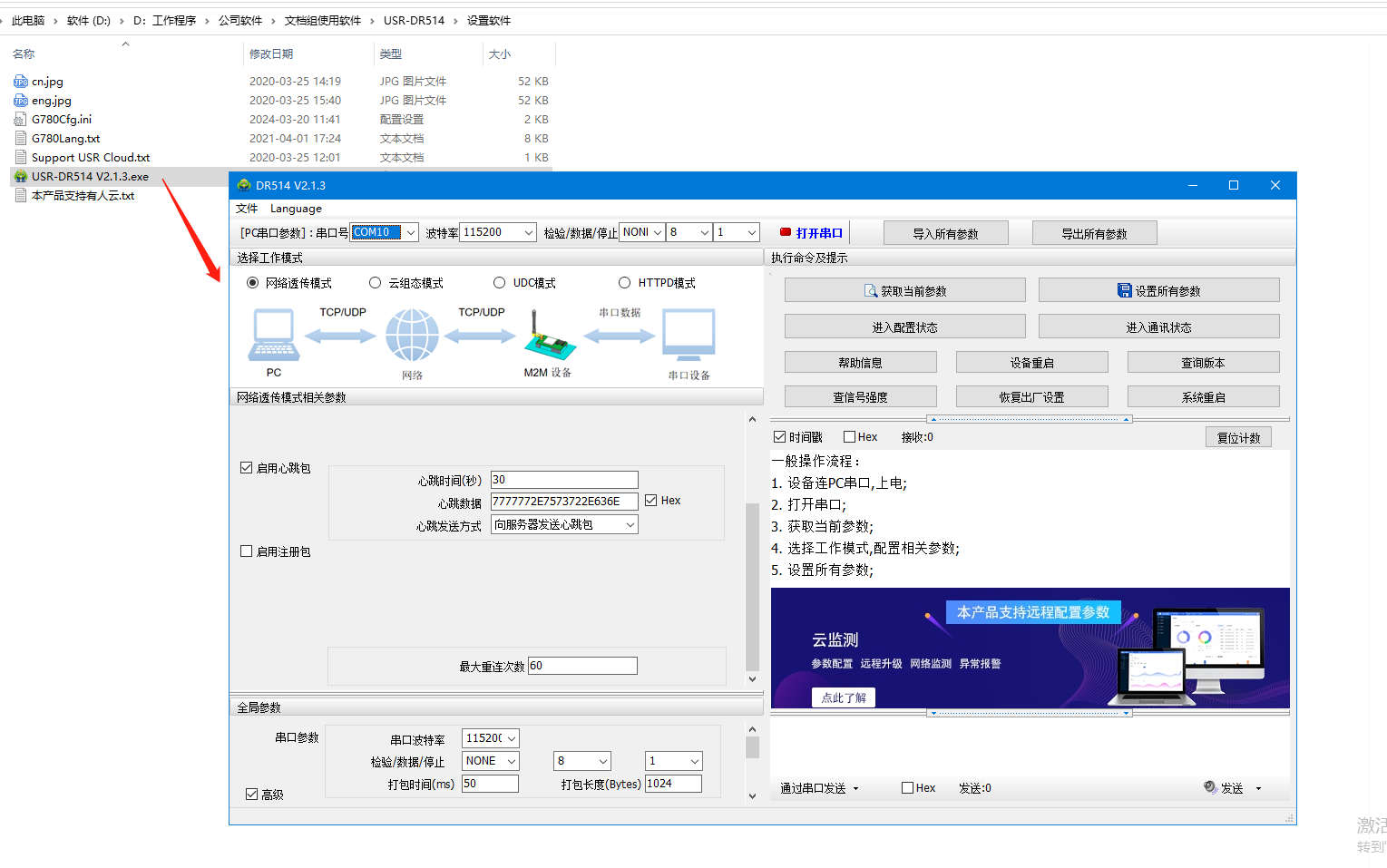

1、打開USR-DR514設置軟件

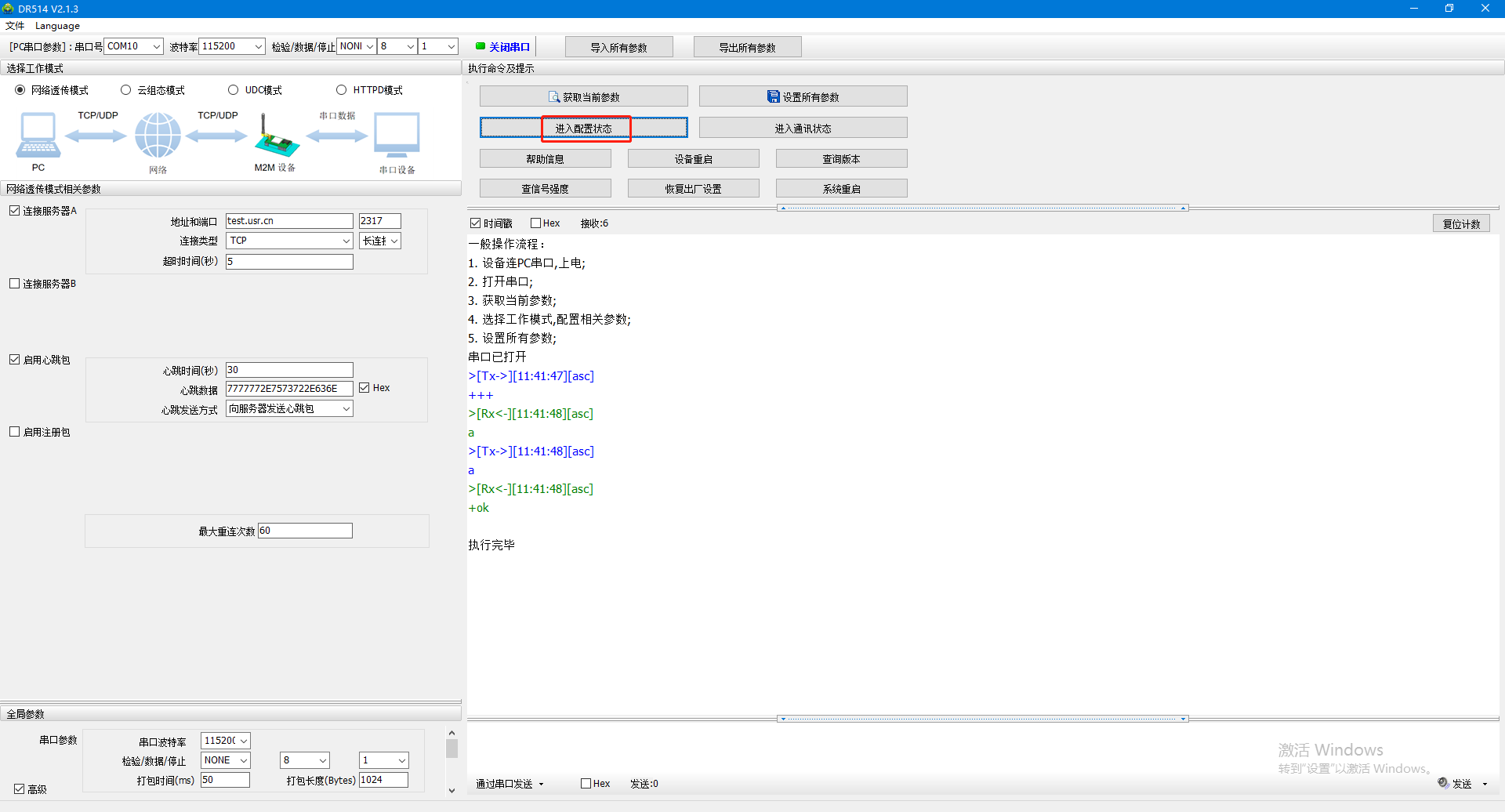

2、打開串口，點擊進入配置狀態

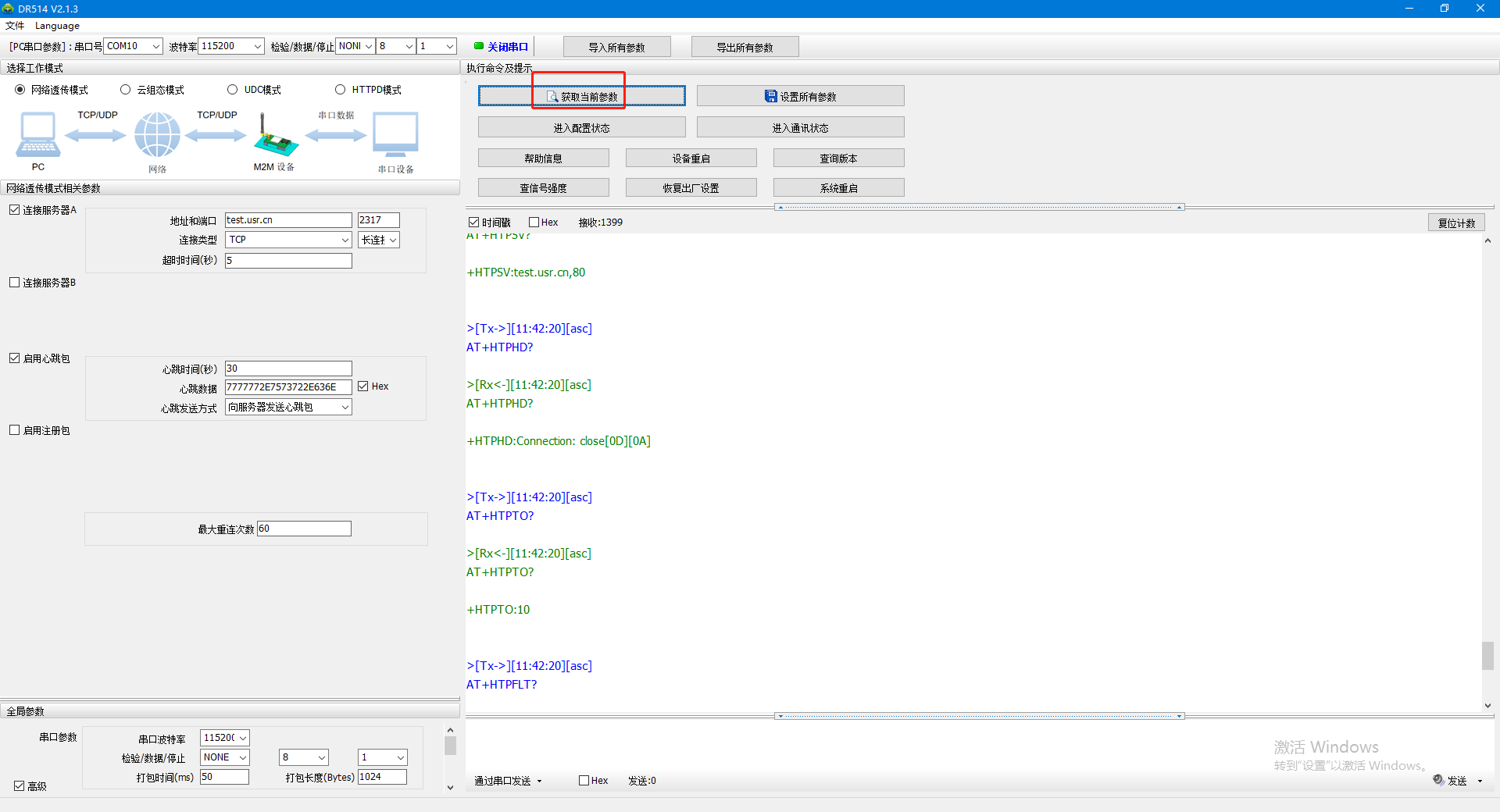

3、點擊獲取當前參數

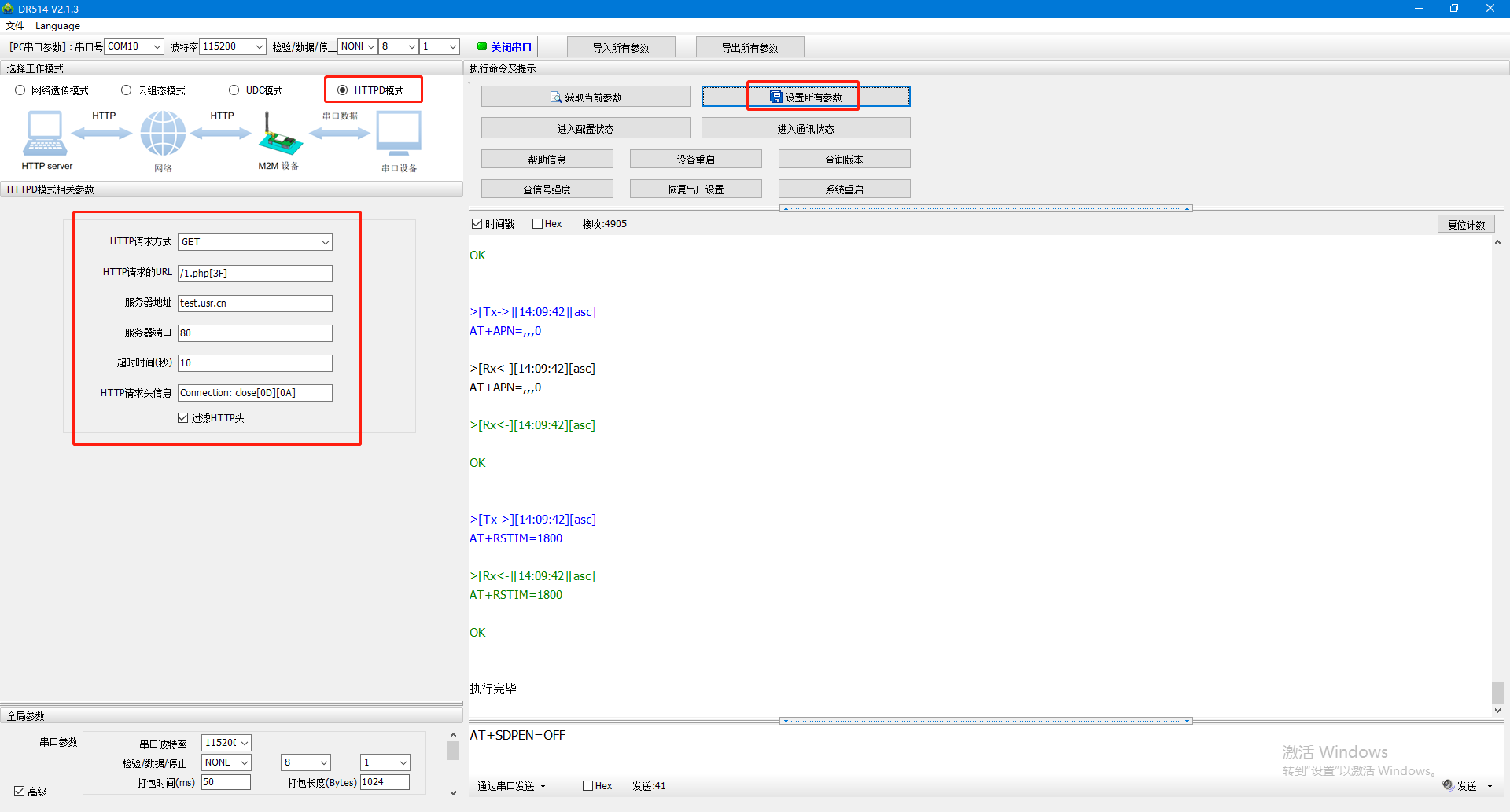

4、設置HTTPD參數，點擊設置所有參數

HTTPD模式：勾選

HTTP請求方式：GET

HTTP請求的URL：/1.php[3F]

服務器地址：test.usr.cn

注：這里使用有人公司的測試服務器，收到串口數據會將數據返回串口。實際使用，可以直接連接實際的HTTPD服務器。

服務器端口：80

短連接超時時間（秒）：10

HTTP請求信息：Connection:close[0D][0A]

過濾HTTP頭：默認勾選，開啟過濾HTTP頭功能。

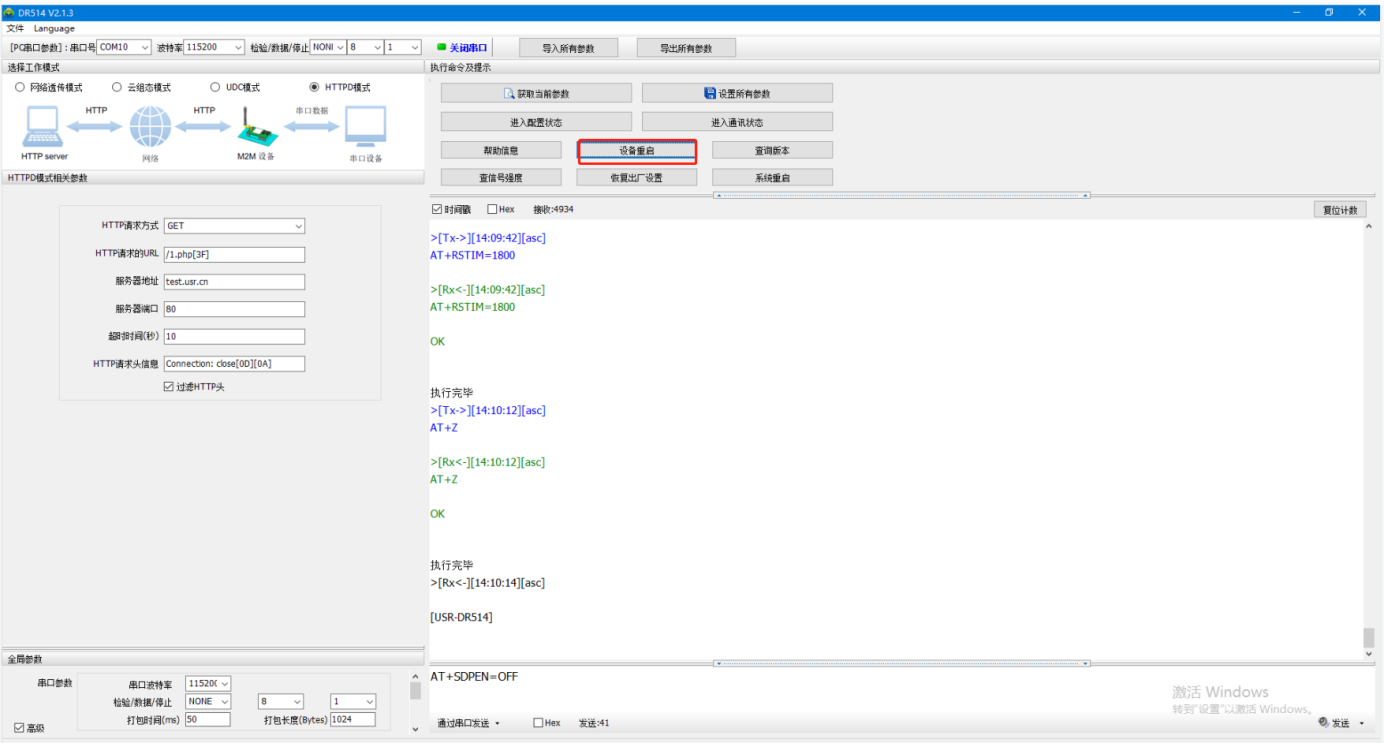

5、點擊設備重啟，設置軟件點擊關閉串口

四、功能調試

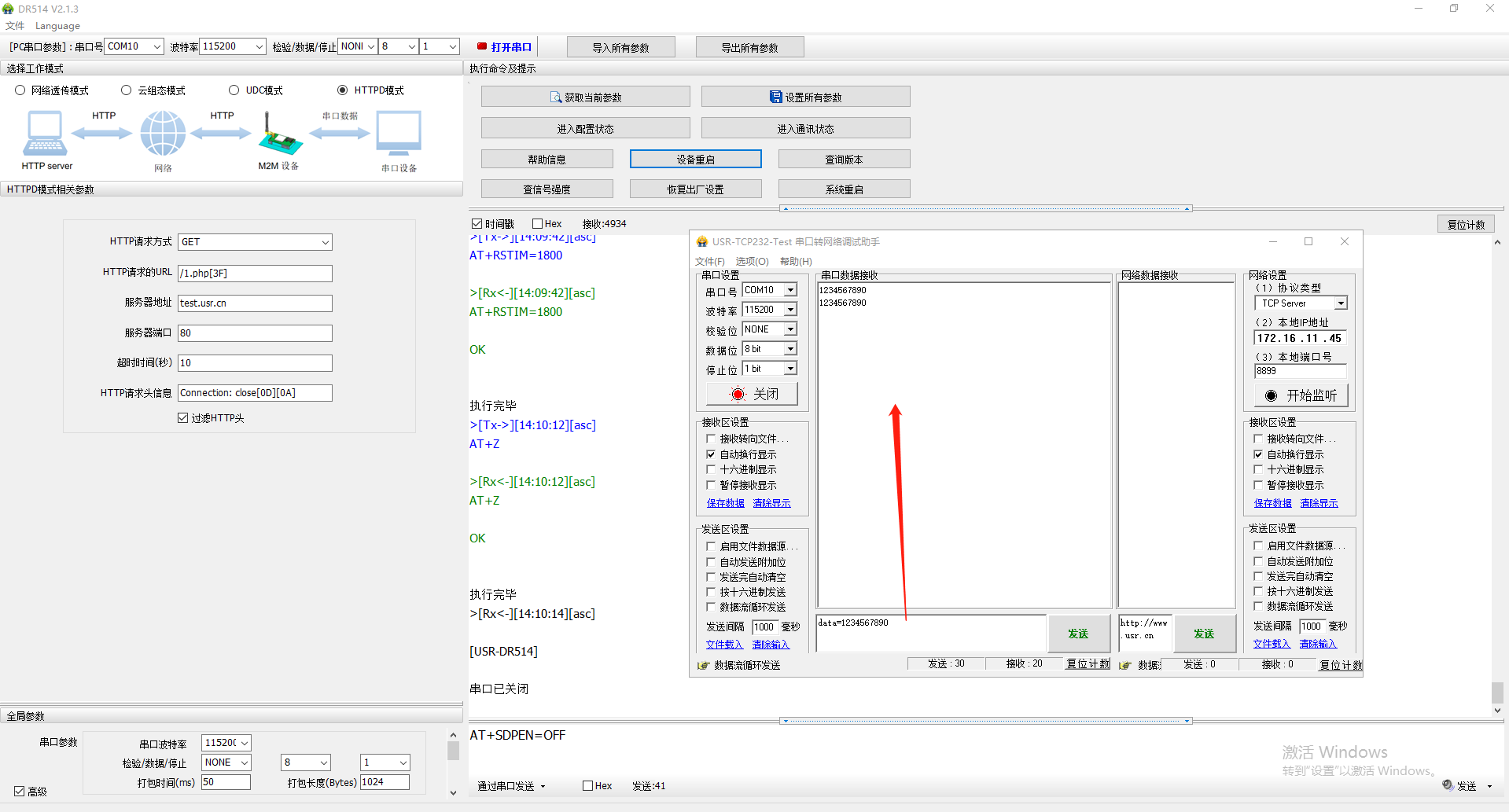

1、開啟過濾HTTP頭測試

打開串口助手，串口參數和USR-DR514串口參數設置一致，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殚_啟過濾HTTP頭功能，所以返回的信息中，只有數據1234567890。

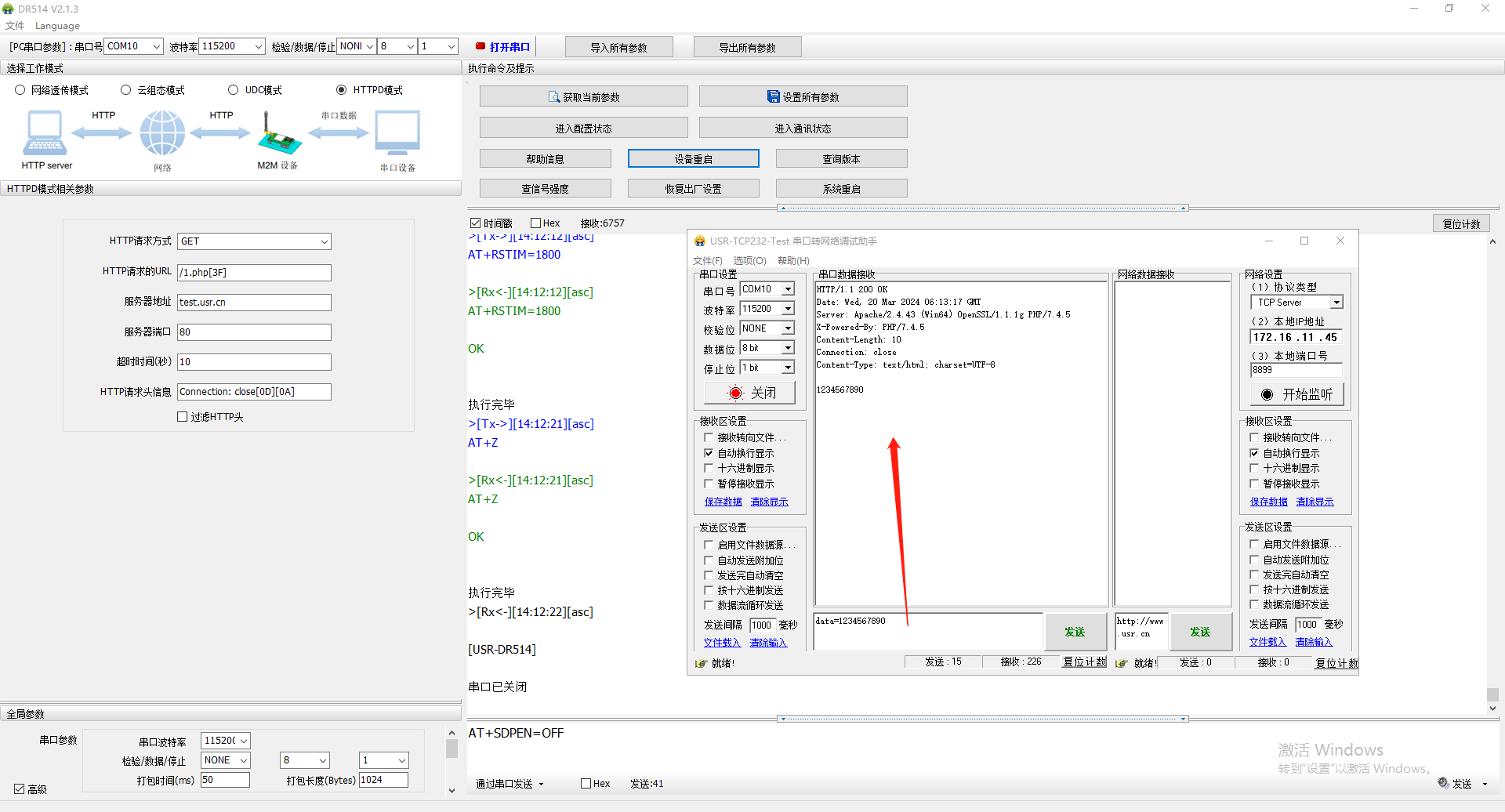

2、關閉過濾HTTP頭測試

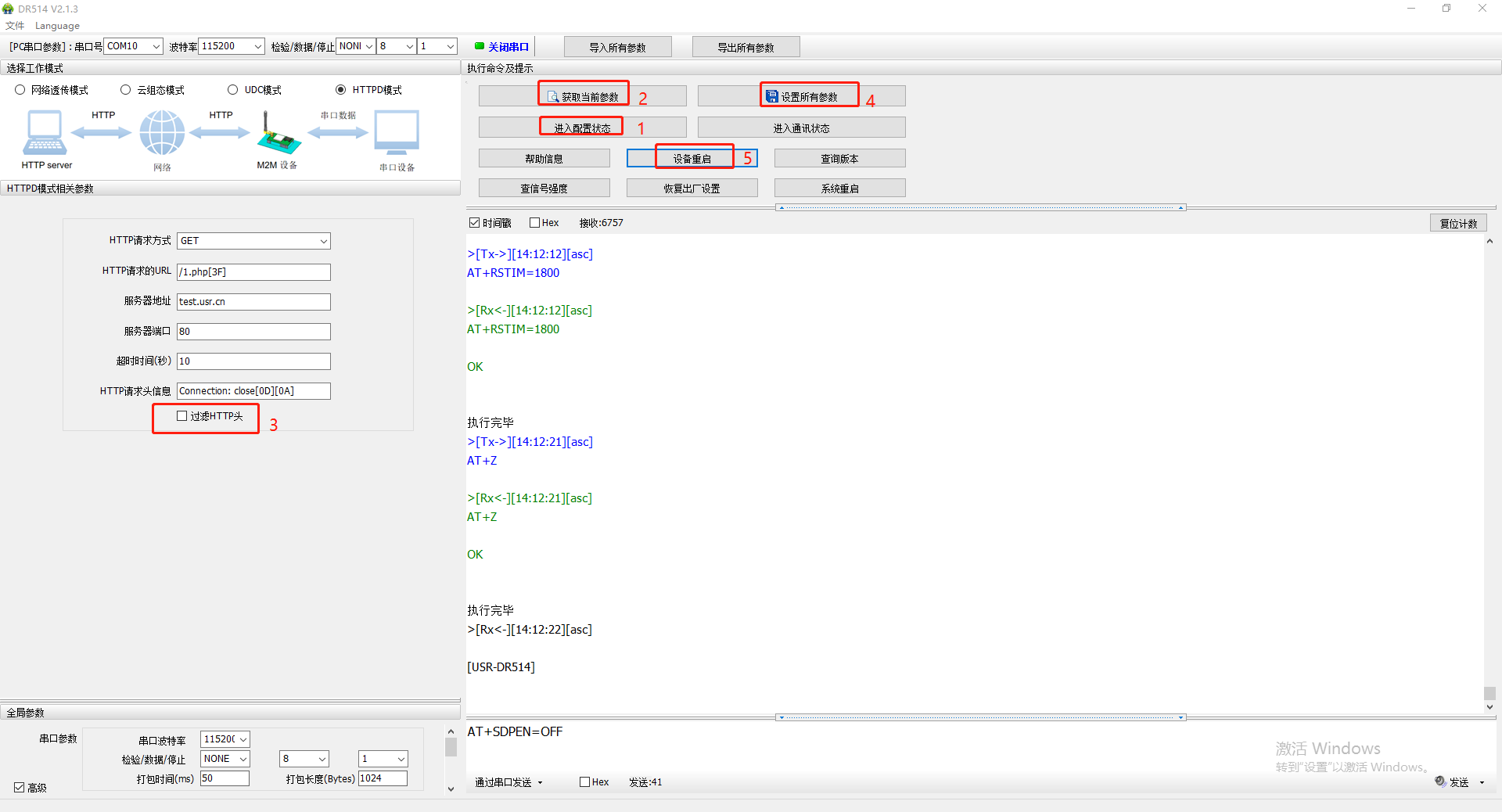

（1）關閉串口助手，打開USR-DR514的設置軟件，打開串口，點擊進入配置狀態，點擊獲取當前參數，取消勾選過濾HTTP頭功能，點擊設置所有參數，點擊設備重啟。參數設置成功之后，設置軟件關閉串口。

（2）打開串口助手，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殛P(guān)閉過濾HTTP頭功能，所以返回的信息中，帶報頭信息和數據1234567890。

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
