USR-DR514 串口配置網絡心跳包功能示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數設置

1、打開USR-DR514設置軟件

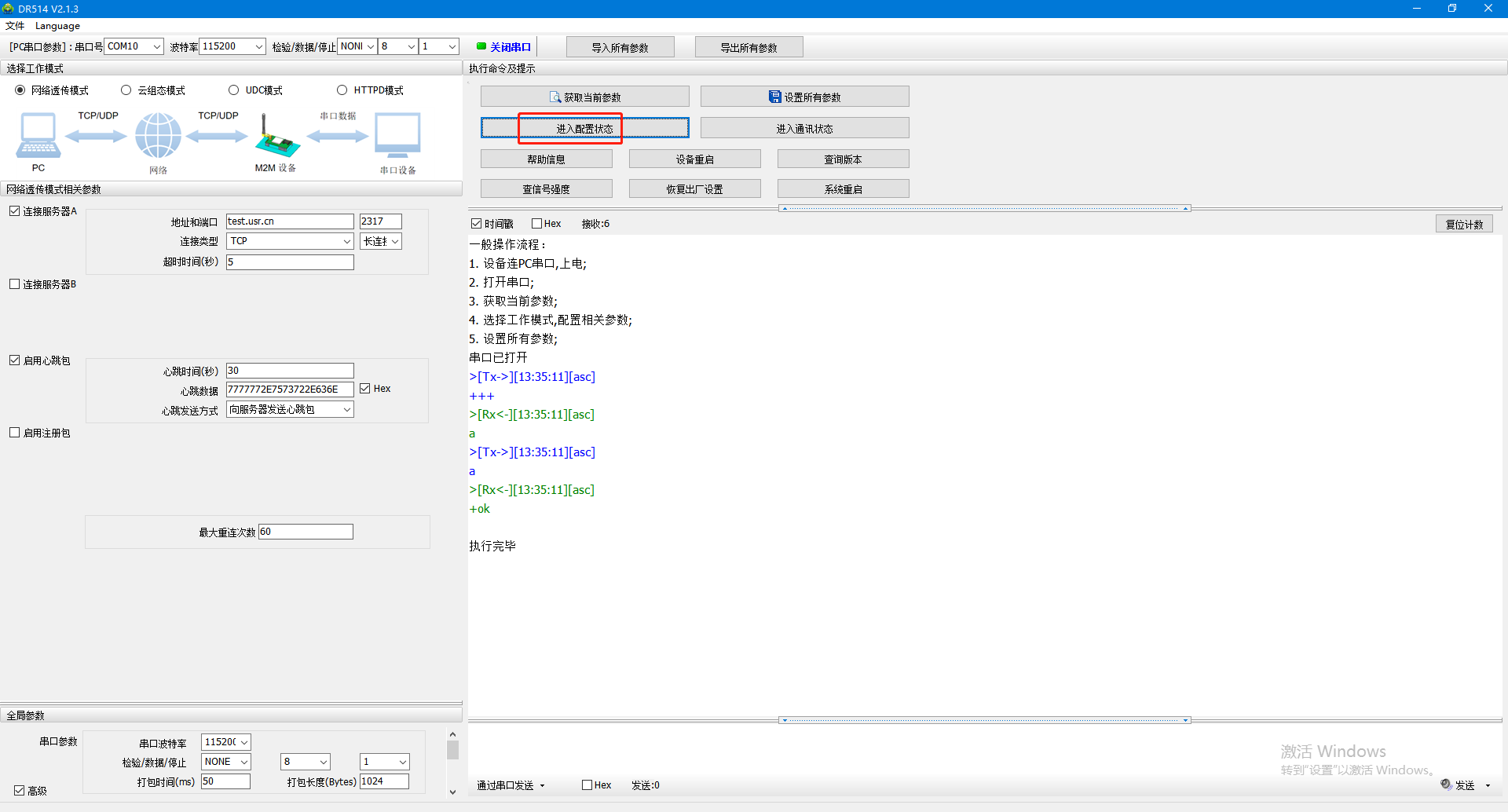

2、打開串口，點擊進入配置狀態。

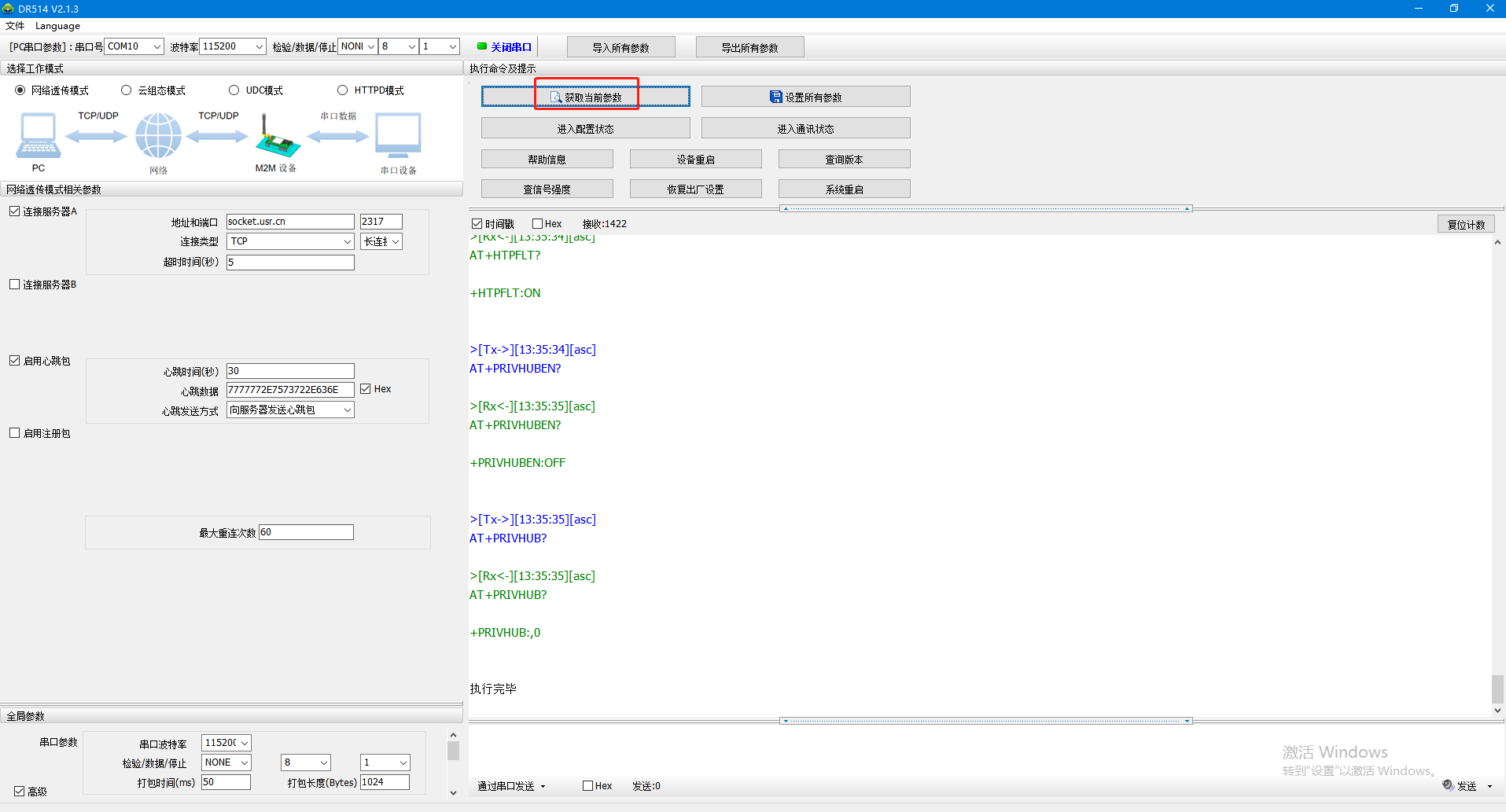

3、點擊獲取當前參數

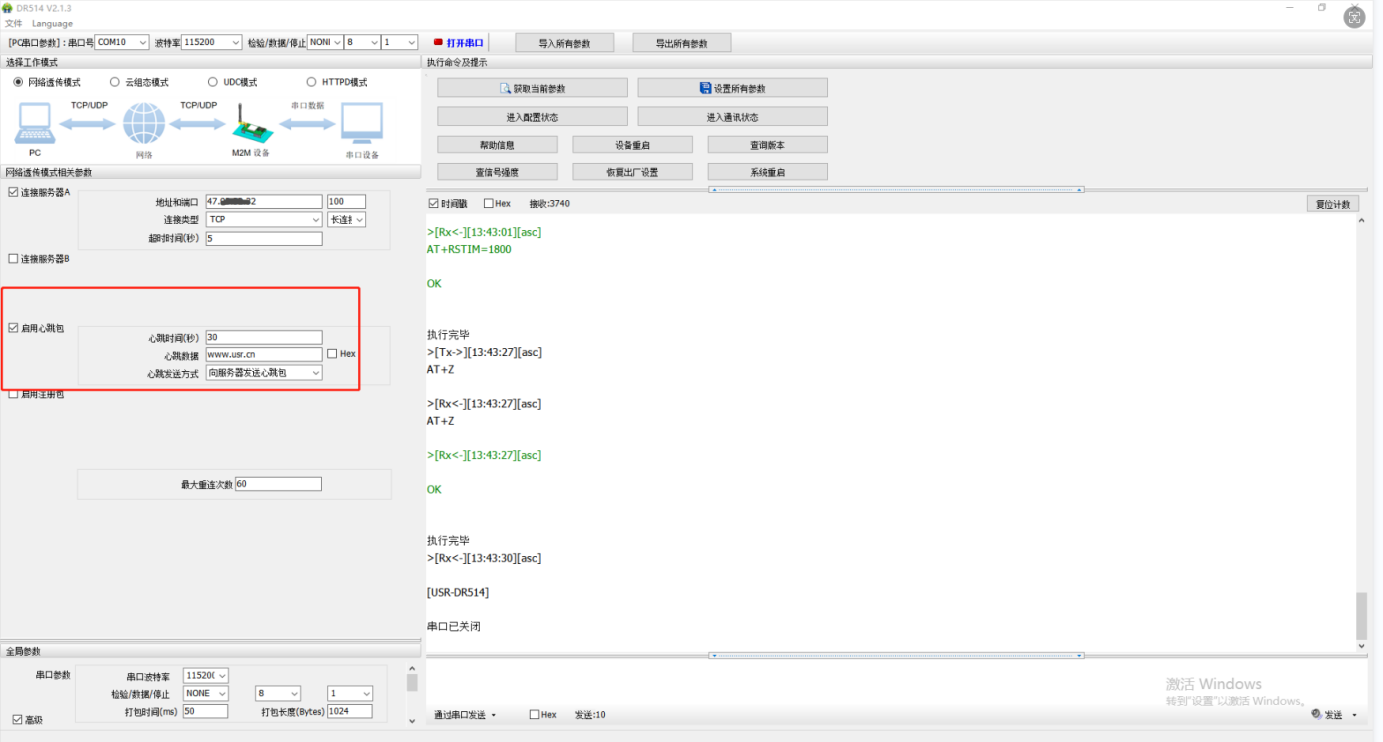

4、勾選連接服務器A，地址設置遠程服務器IP，端口100，連接類型TCP，長連接。心跳包功能開啟，心跳時間（秒）默認是30S，心跳發送方式是心跳包發向網絡，心跳數據類型選擇自定義數據，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是imbacareer.com.cn，點擊設置所有參數。點擊設備重啟。設置軟件點擊關閉串口。

四、功能調試

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR514一樣，點擊連接。

建立TCP連接之后，網絡按照30s間隔接收到心跳包數據。

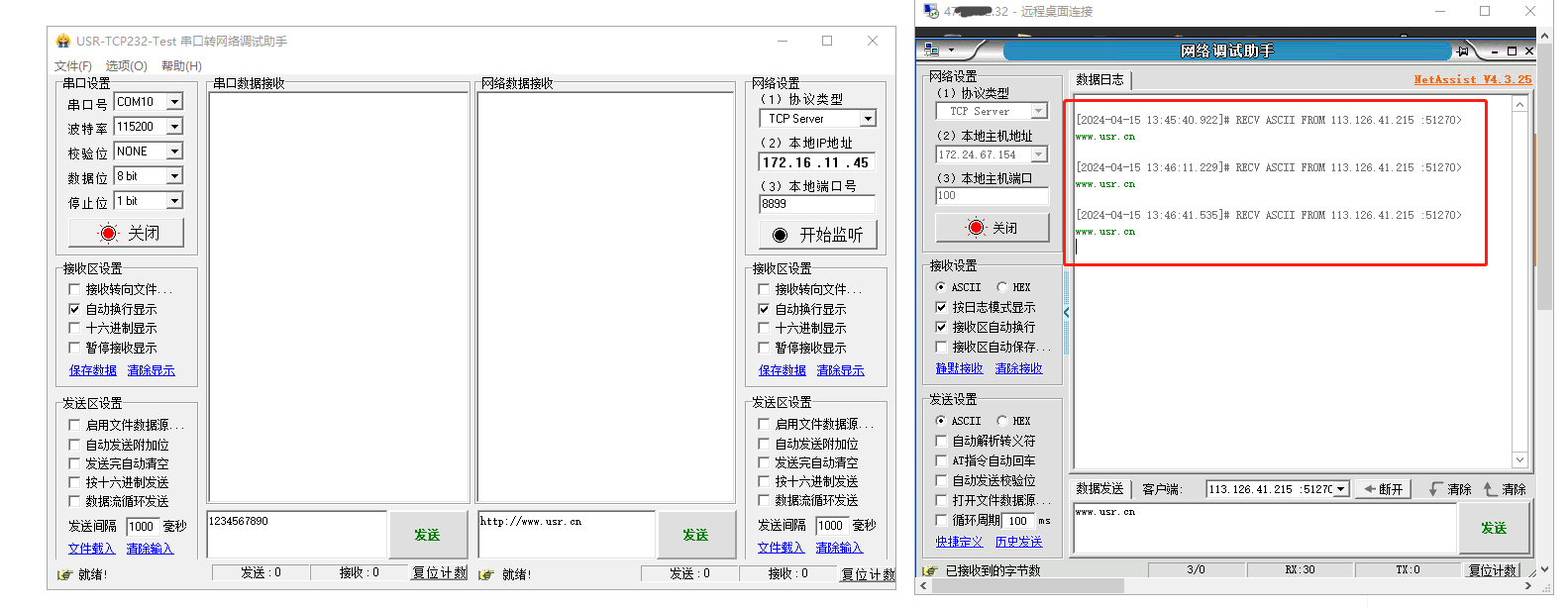

測試截圖，網絡助手帶時間戳，可以對比上下2條數據之間的時間間隔，是心跳包時間30s。

編寫人：金志方 編寫日期：2024-04-22

審核人：金志方 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
