USR-DR514 短信AT指令使用示例

備注：USR-DR514需要插能接收短信的手機卡SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好能接收短信的手機卡SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數設置

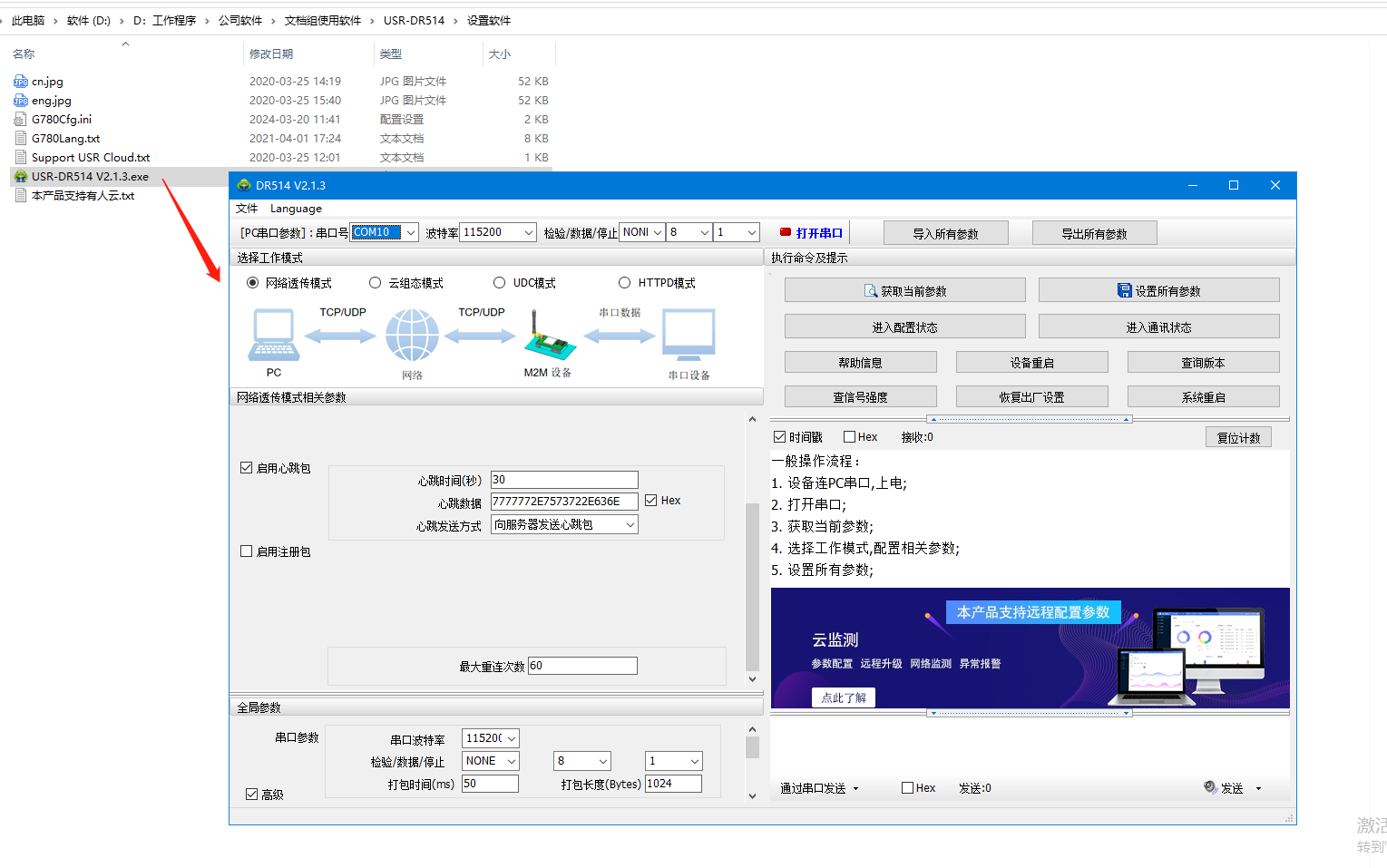

1、打開USR-DR514設置軟件

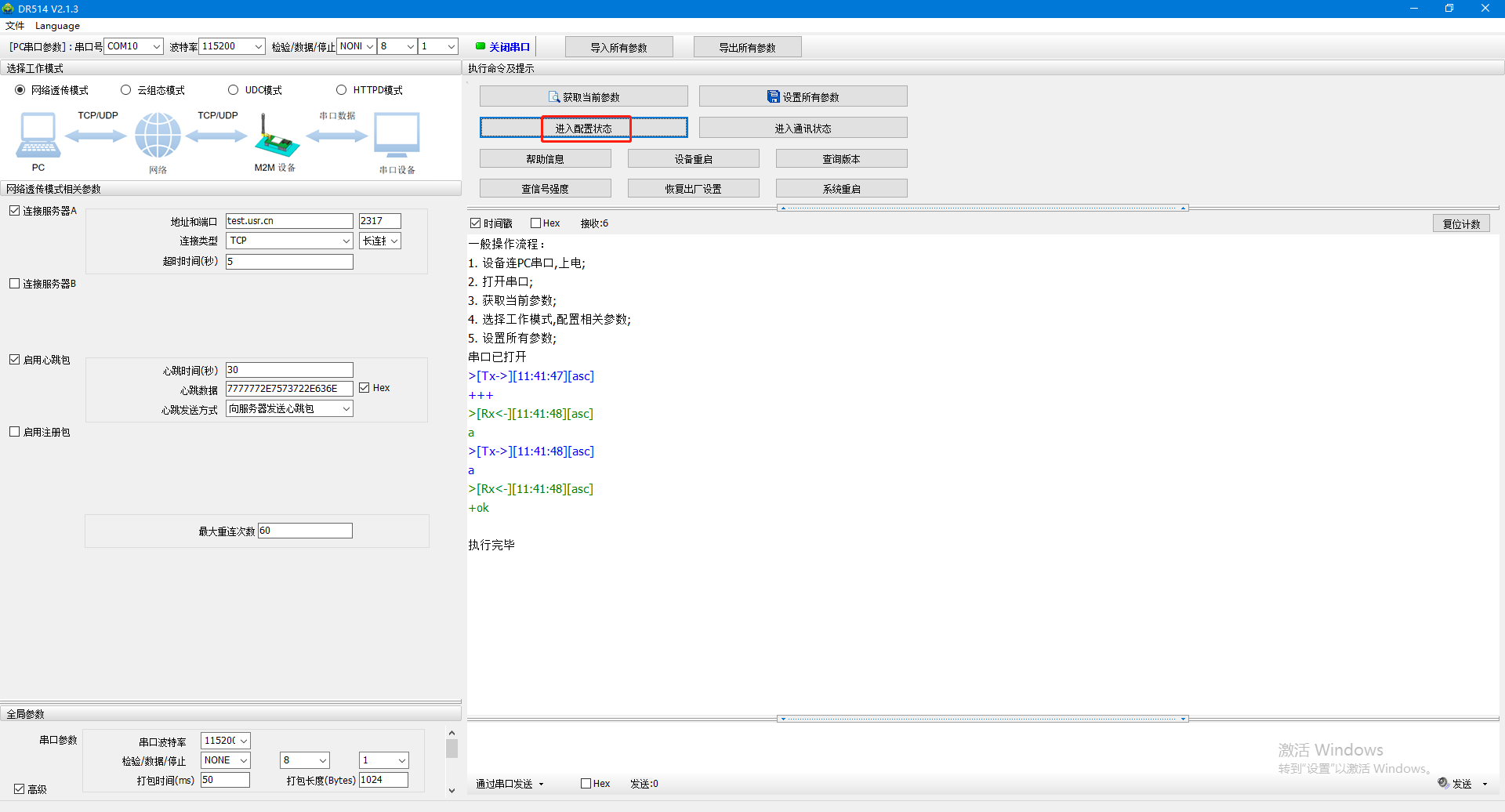

2、打開串口，點擊進入配置狀態

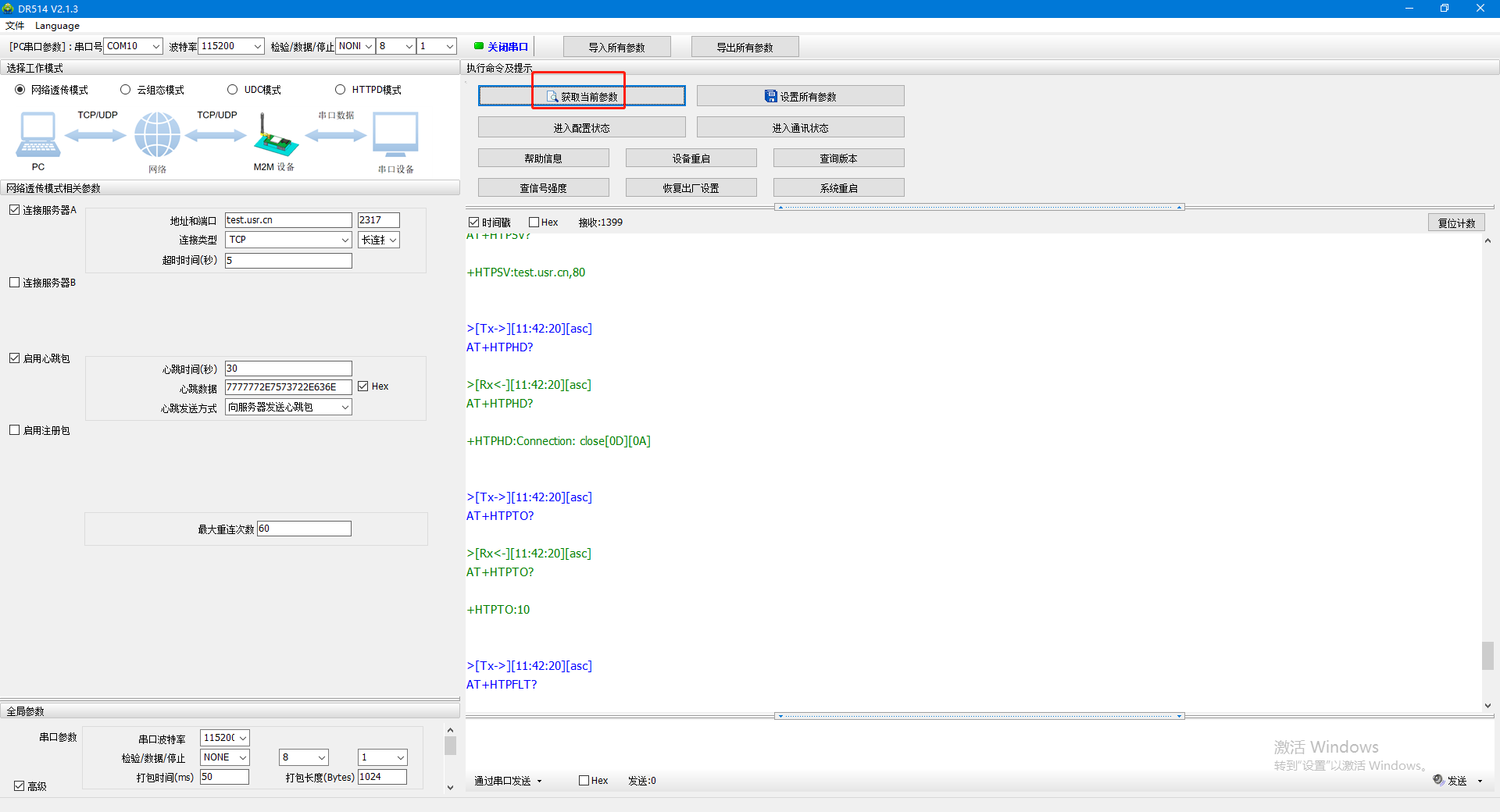

3、點擊獲取當前參數

4、命令密碼

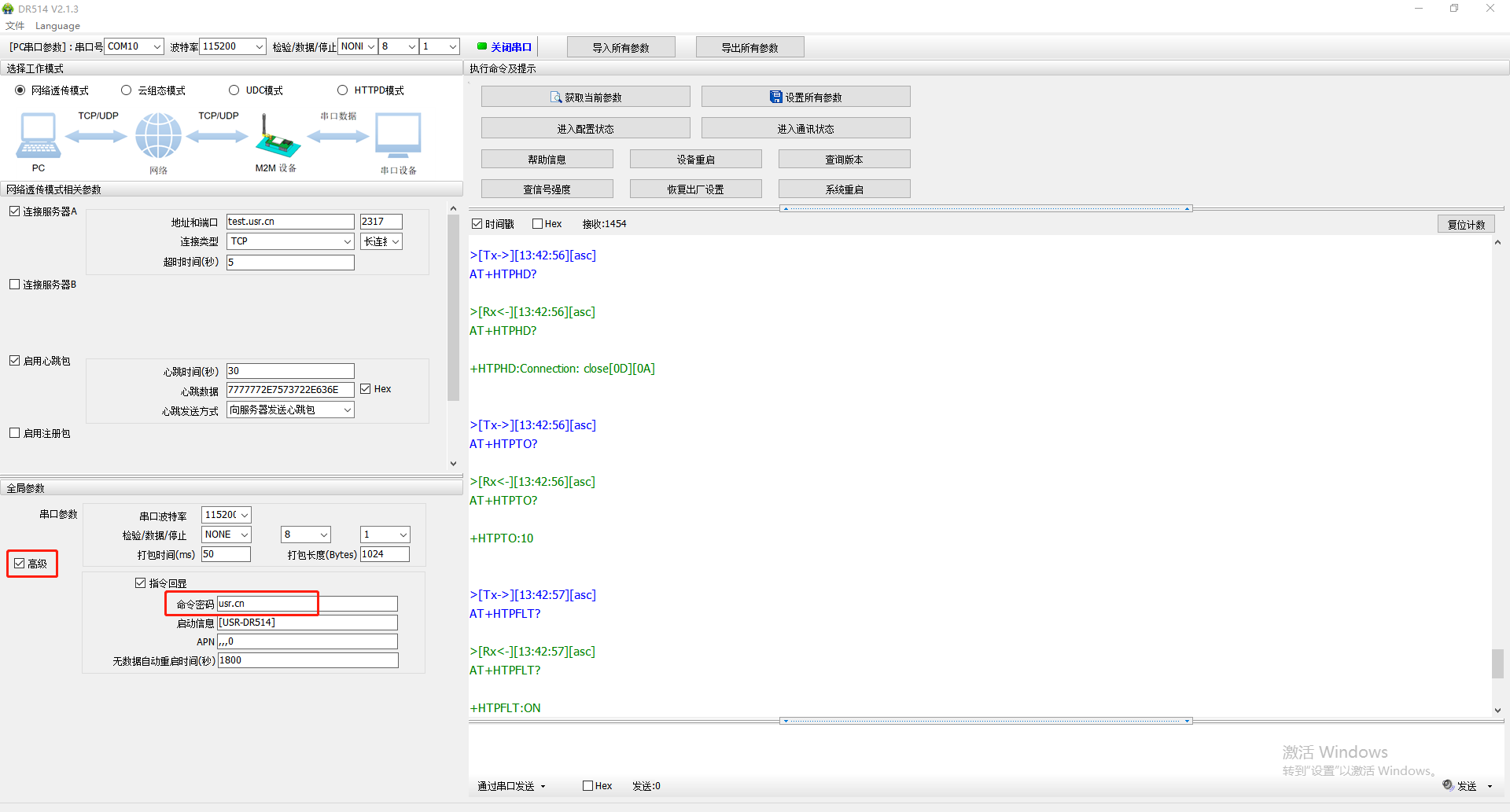

命令密碼默認是usr.cn，USR-DR514用設置軟件讀取參數，勾選高級，可以從高級內容中，查詢或修改命令密碼。

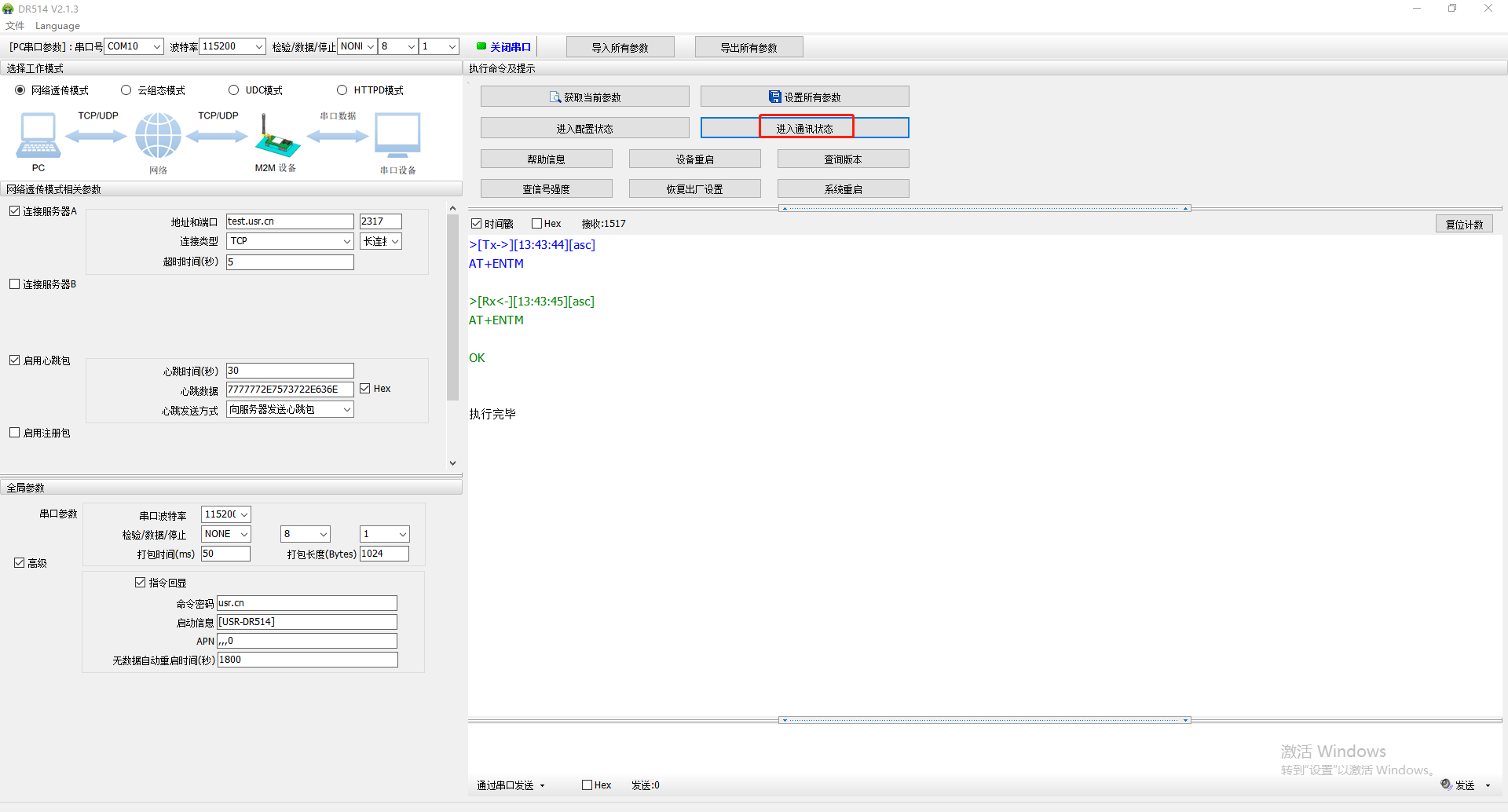

5、點擊進入通訊狀態

四、功能調試

1、功能介紹

短信AT指令是指，可以使用短信的方式去查詢和配置模塊的參數，短信 AT 指令一般是客戶臨時需要查詢或者修改參數的情況 下使用，只要知道設備的手機號，就可以查詢和修改參數，對于偏遠地區的設備管理十分方便。

2、功能調試

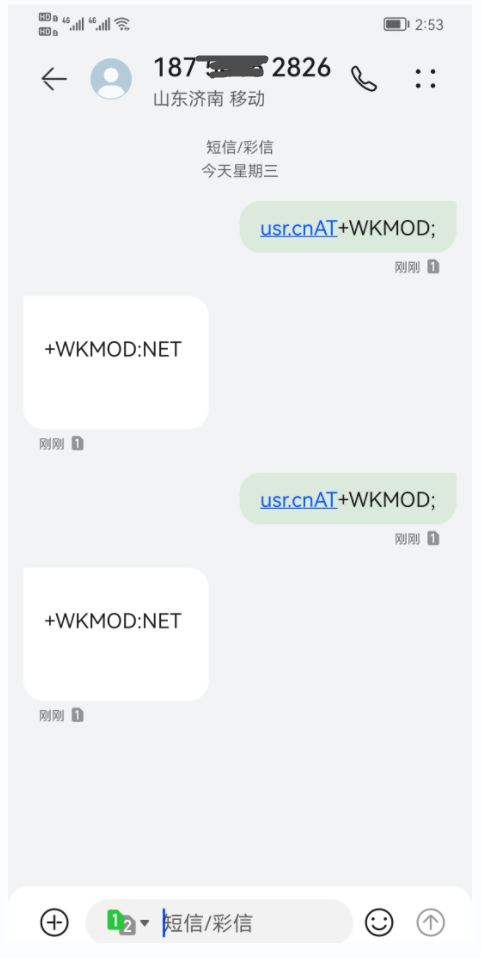

以查詢 SocketA 參數為例，發送 AT 指令。 以查工作模式為例，發送 AT 指令，從手機端向模塊發送usr.cnAT+WKMOD;（注意該字符串最后有英文格式的分號），模塊接收后， 會返回響應信息如下圖：

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
