USR-DR216-L連接有人云（V6版本)云端輪詢示例

一、資料下載：

USR-DR216-L設置軟件：http://imbacareer.com.cn/Download/1195.html

USR-DR216-L USR-DR216-L 點對LG210網關協議說明書：

http://imbacareer.com.cn/Download/1190.html

USR-DR216-L AT指令集：http://imbacareer.com.cn/Download/1328.html

USR-LG210-L網關對接平臺使用說明書：http://imbacareer.com.cn/Download/1175.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L網關AT指令集：http://imbacareer.com.cn/Download/1174.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接：

1、需要準備的物品：

USR-DR216-L 1個

USR-LG210 1個

USR-RS232串口線1條

USR-RS485串口線1條

12V電源適配器 1個

220V交流端子供電線 1條（USR-DR216是220V交流供電，注意供電端子位置，小心觸電。）

筆記本電腦 1臺

可以上外網的路由器1個

網線1根

2、硬件連接：

第一步：USR-LG210的232串口接USB-RS232串口線，USB口接電腦USB口，接12V電源適配上電，配置參數。USR-LG210網口用網線接可以上外網的路由器。

第二步：USR-DR216-L 的485串口接USB-RS485串口線，USB口接電腦USB口，接220V交流端子供電，配置參數。

第三步：注冊并登錄有人云賬號，測試云端輪詢采集數據。

三、準備工作：

1、查看端口號：

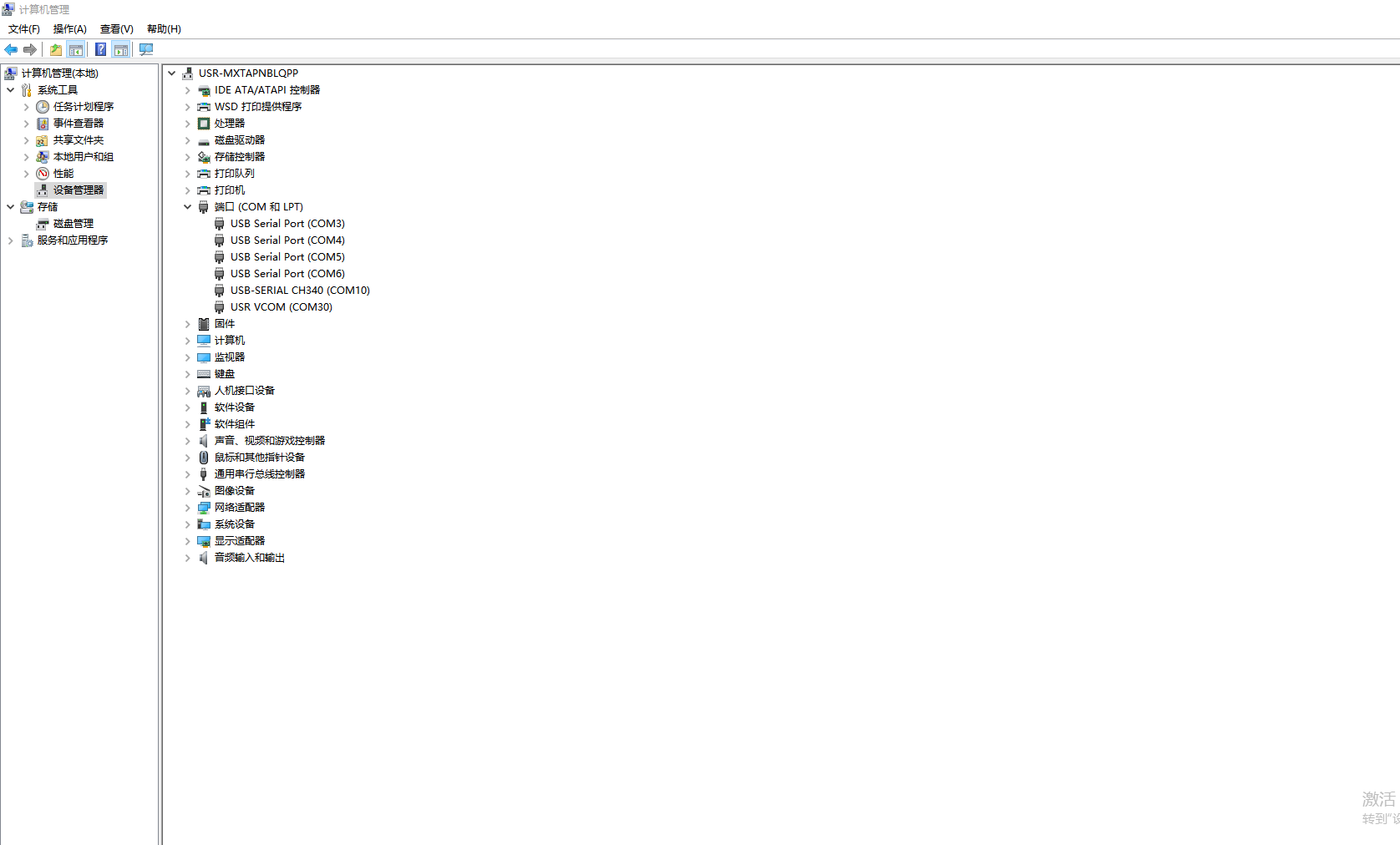

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210的USB-RS232串口線COM口號，COM6。接USR-DR216-L的USB-RS485串口線COM口號，COM10。

四、USR-LG210參數設置：

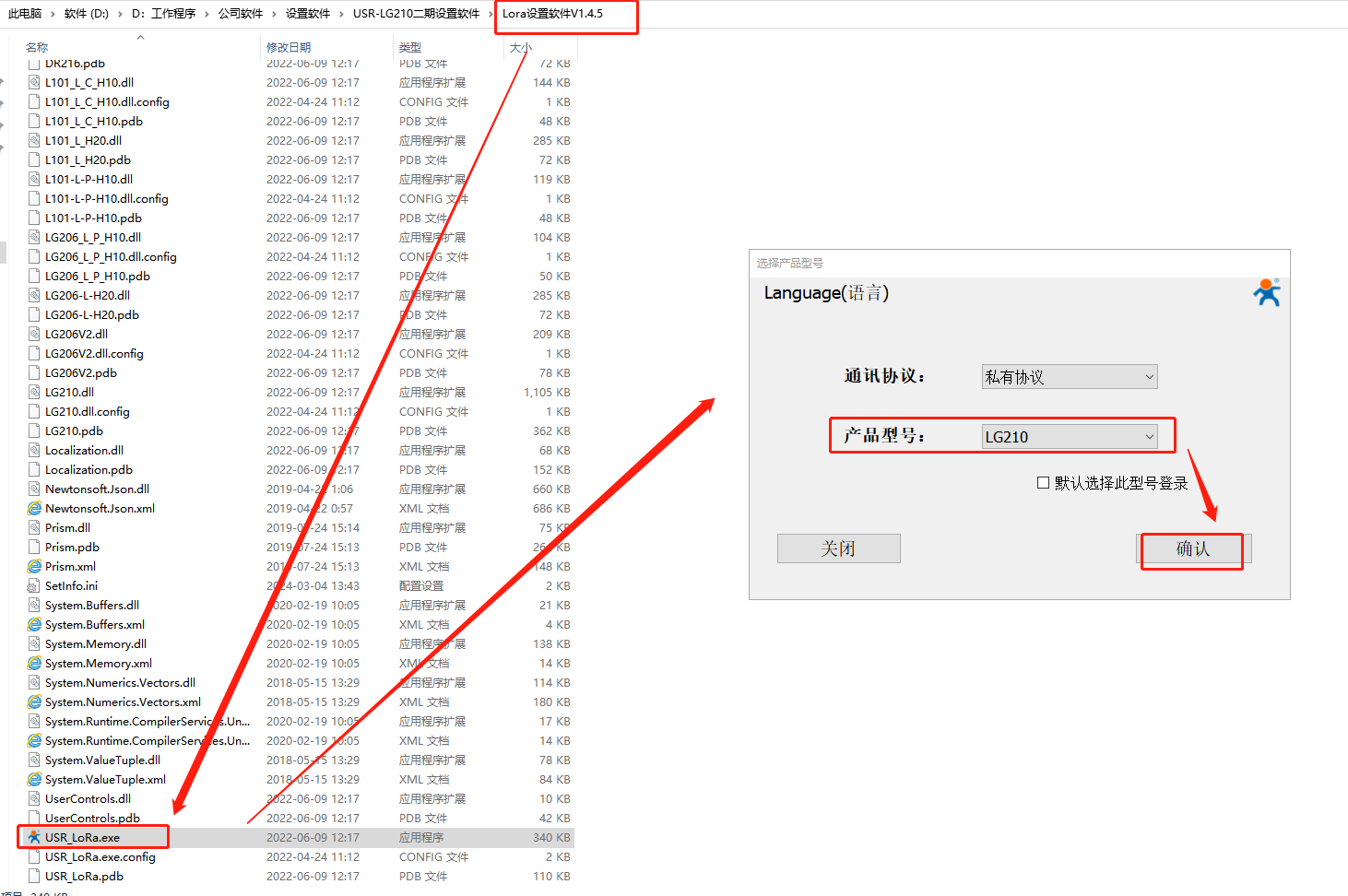

1、電腦打開USR-LG210的Lora設置軟件V1.4.5，產品型號選擇LG210。

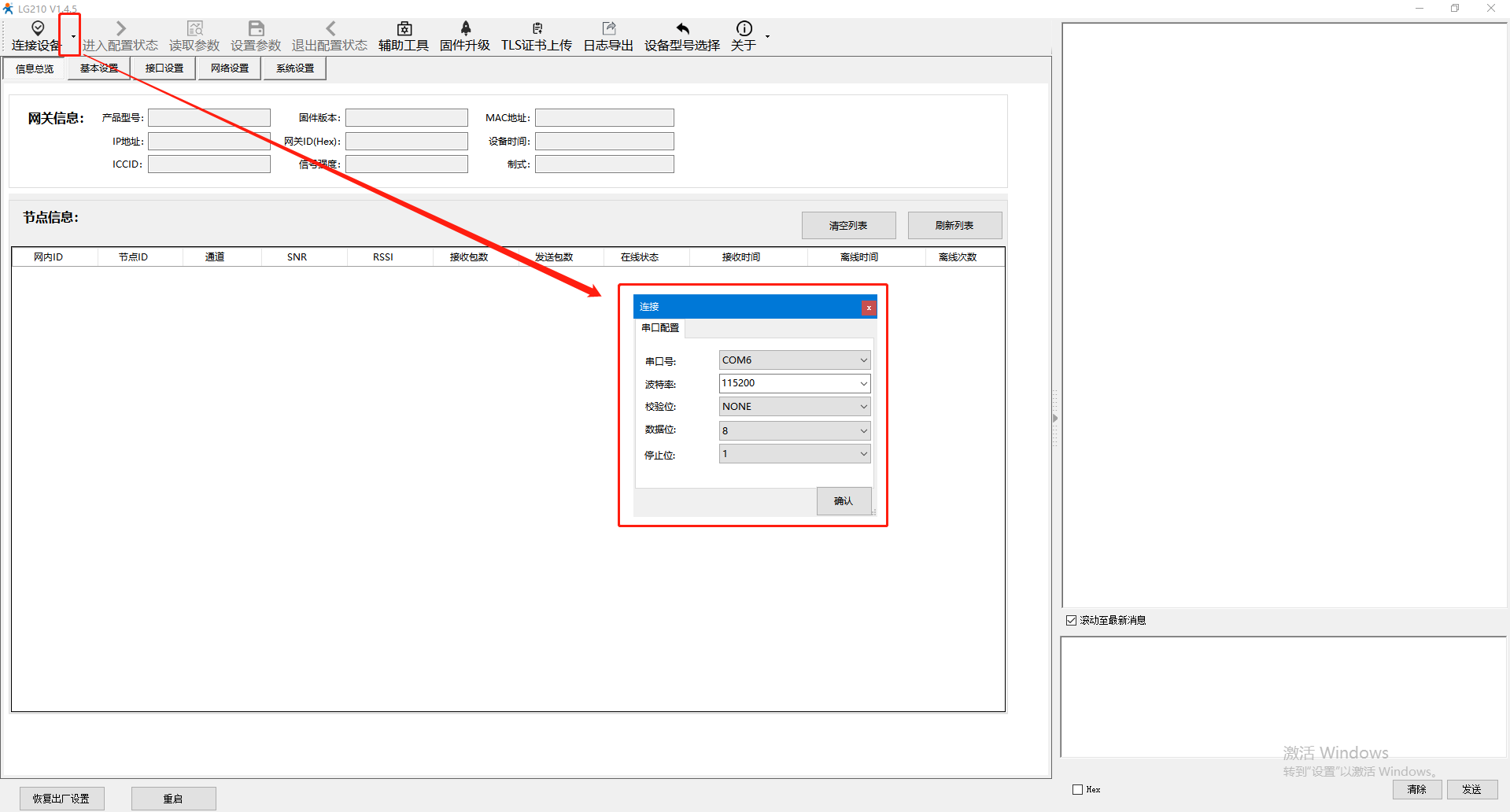

2、選擇串口號COM6，用默認串口參數，點擊確認。

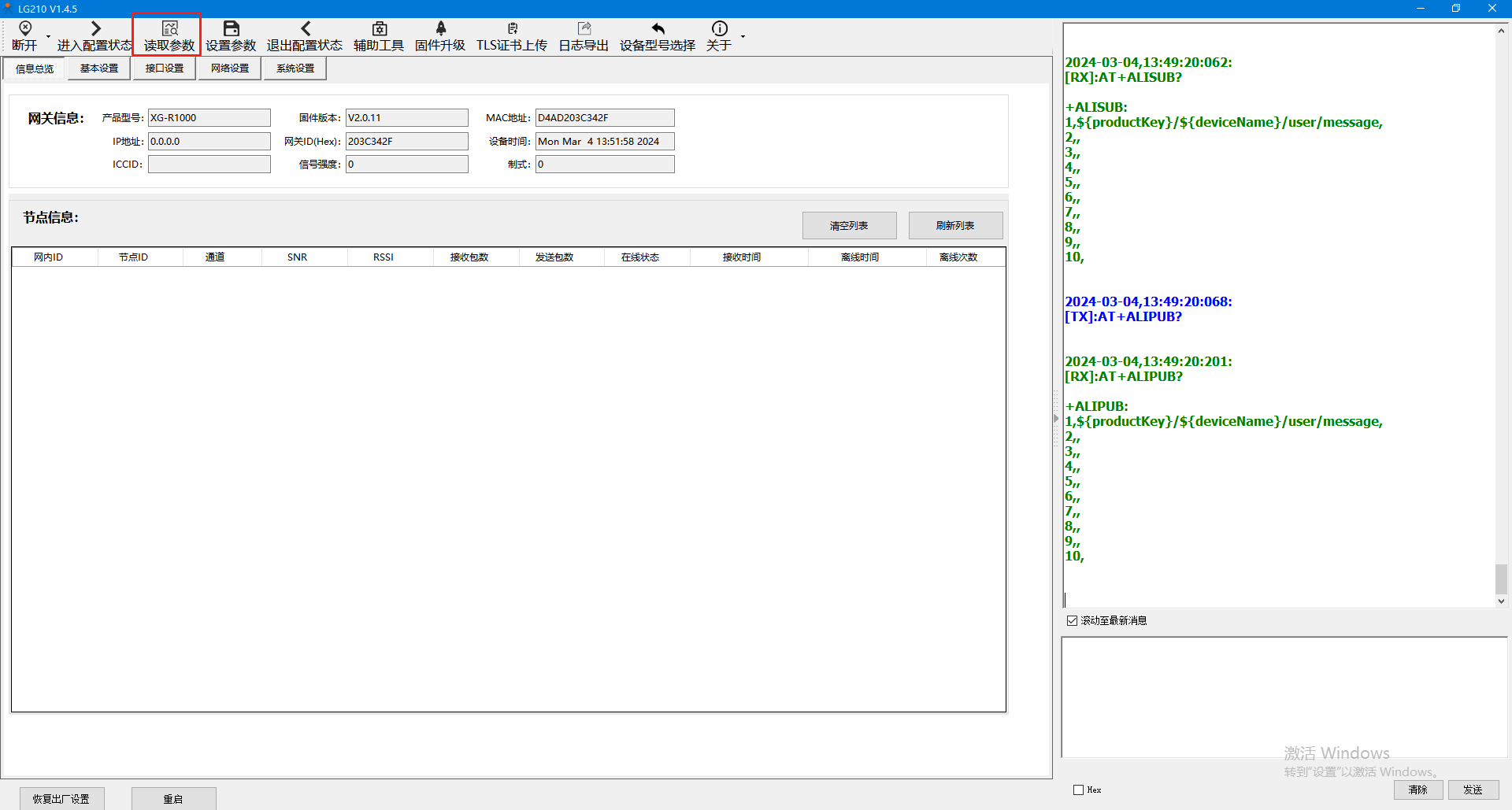

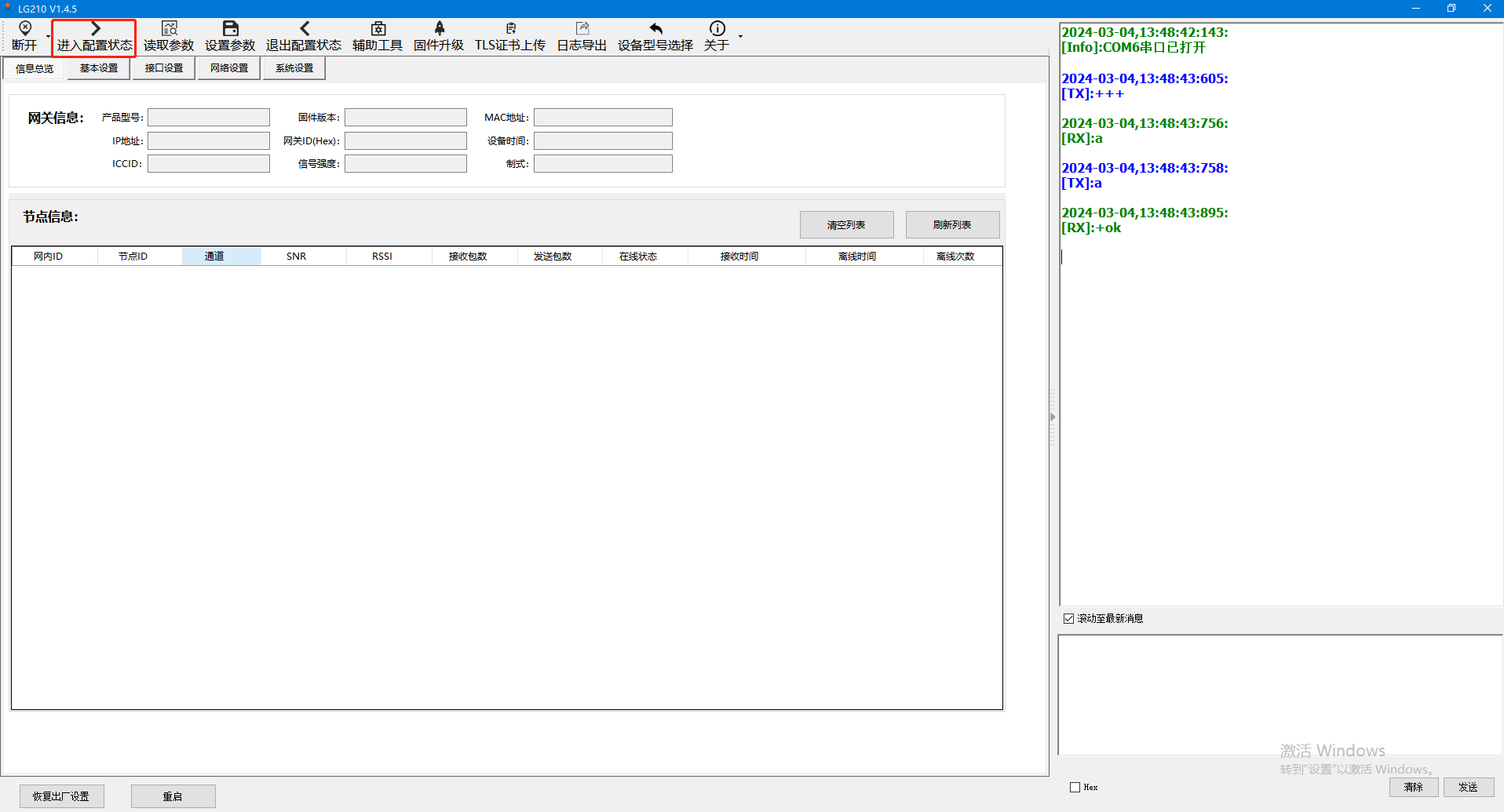

3、按照步驟，打開串口，點擊進入配置狀態，點擊讀取參數。這里網關ID是203C342F，等設置USR-DR216-L,需要用到這個參數。

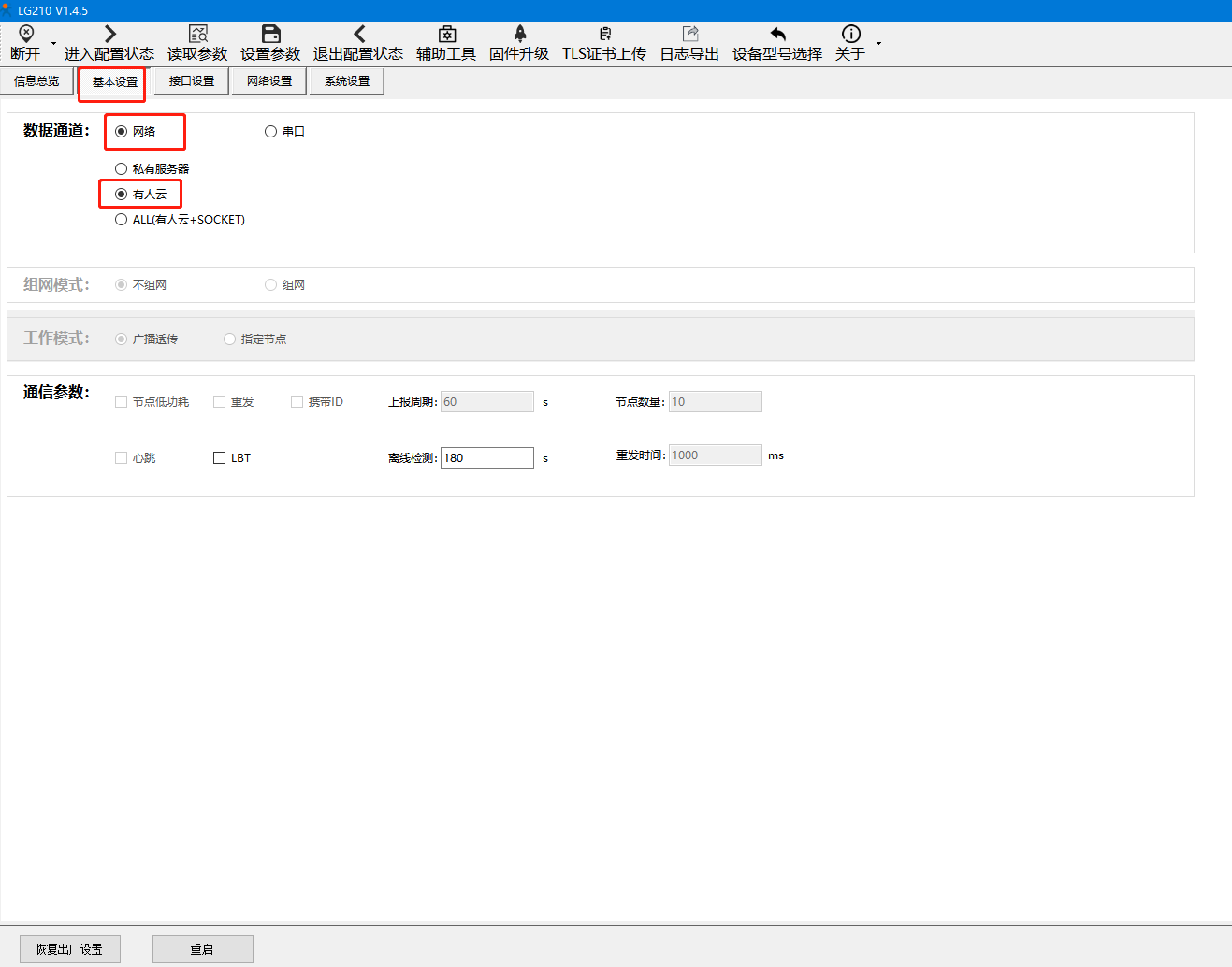

4、基本設置：數據通道選擇網絡，有人云。

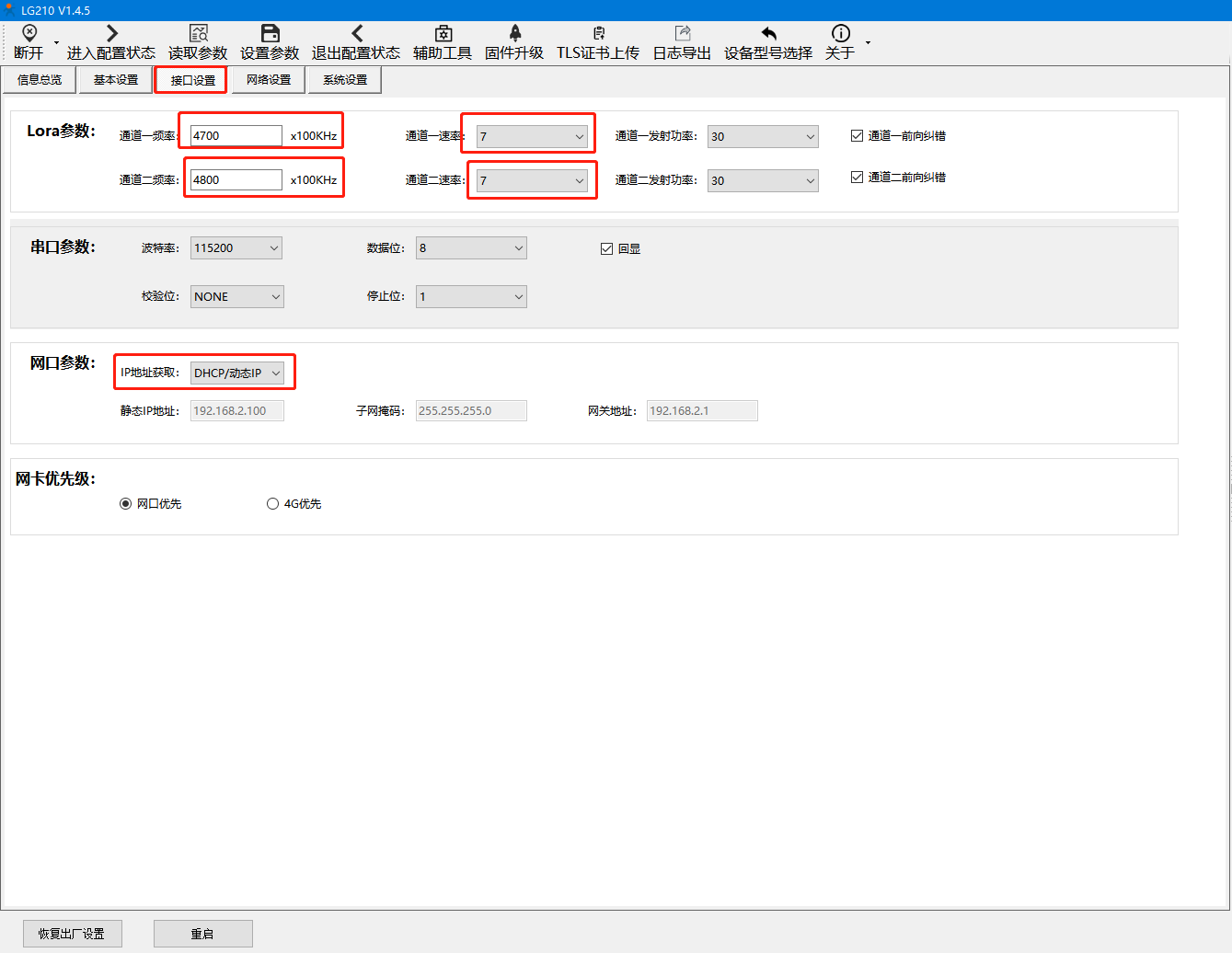

5、接口設置：Lora參數，通道一和通道二參數保持默認，等設置USR-DR216-L參數,需要保持一致。

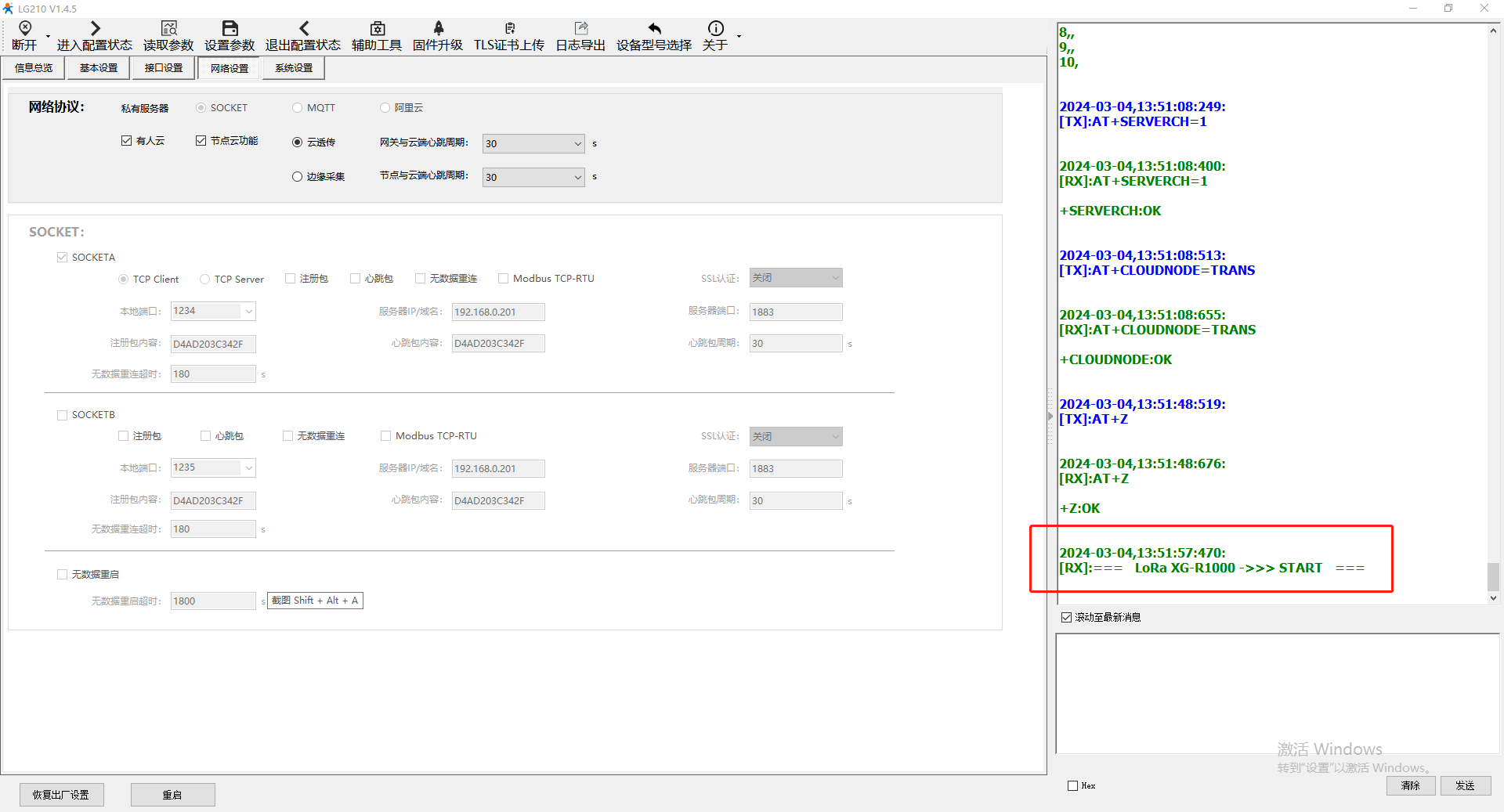

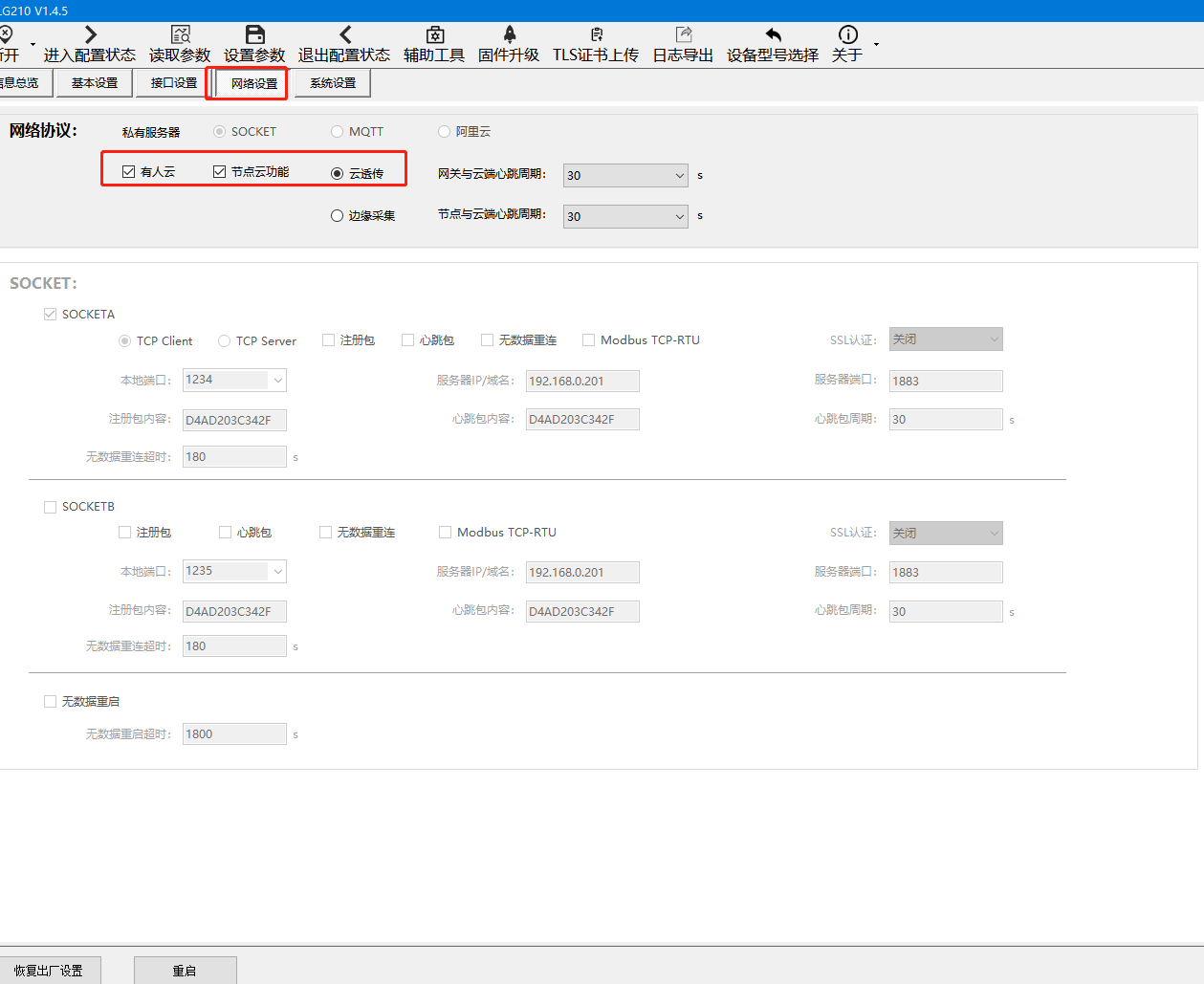

6、網絡設置：網絡協議，勾選有人云，節點云功能，云透?jìng)鳎ň褪窃贫瞬杉?/p>

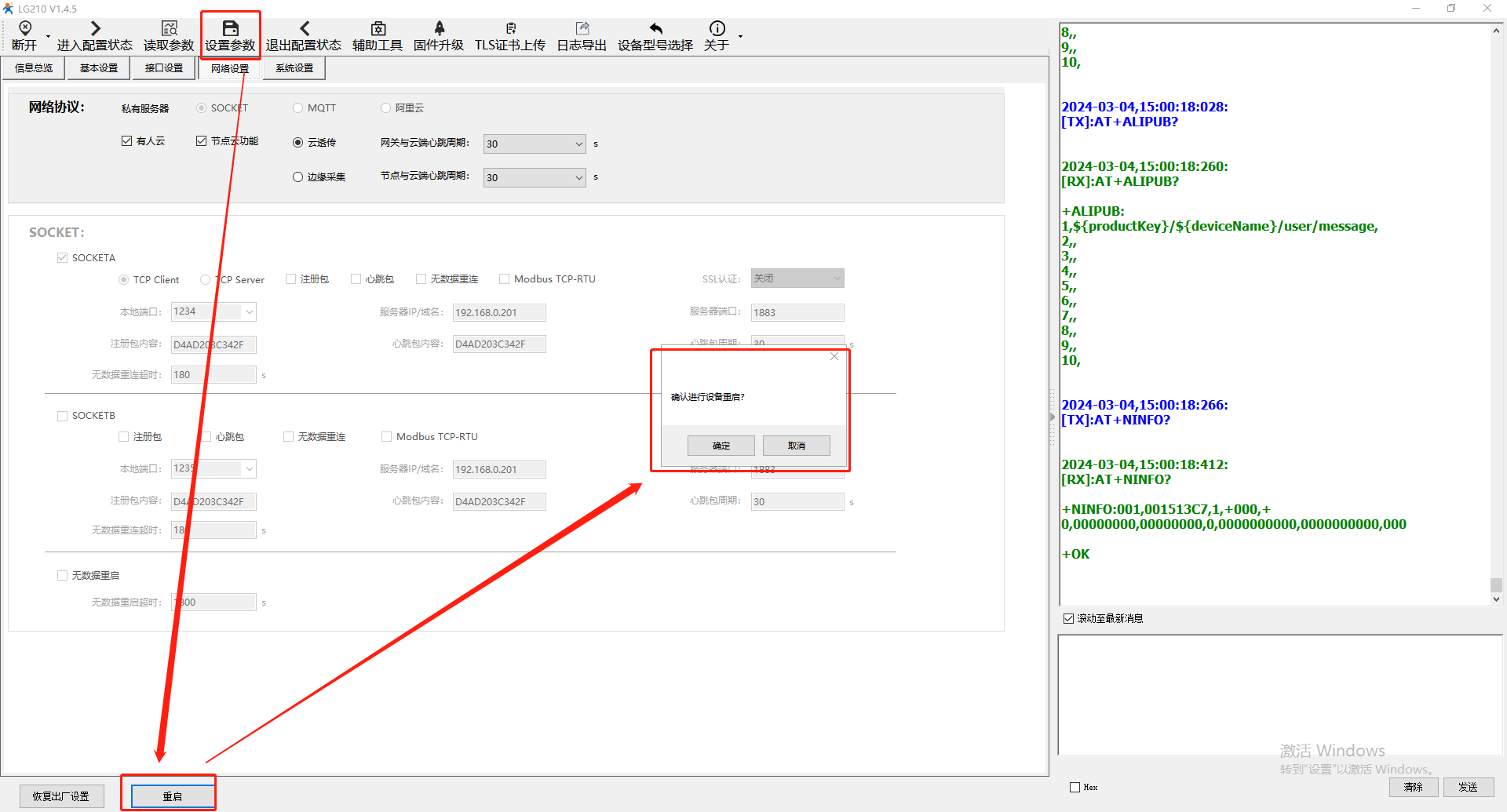

7、點擊設置參數，操作完，再點擊重啟，才可以將USR-LG210修改參數設置成功。

五、USR-DR216-L參數設置：

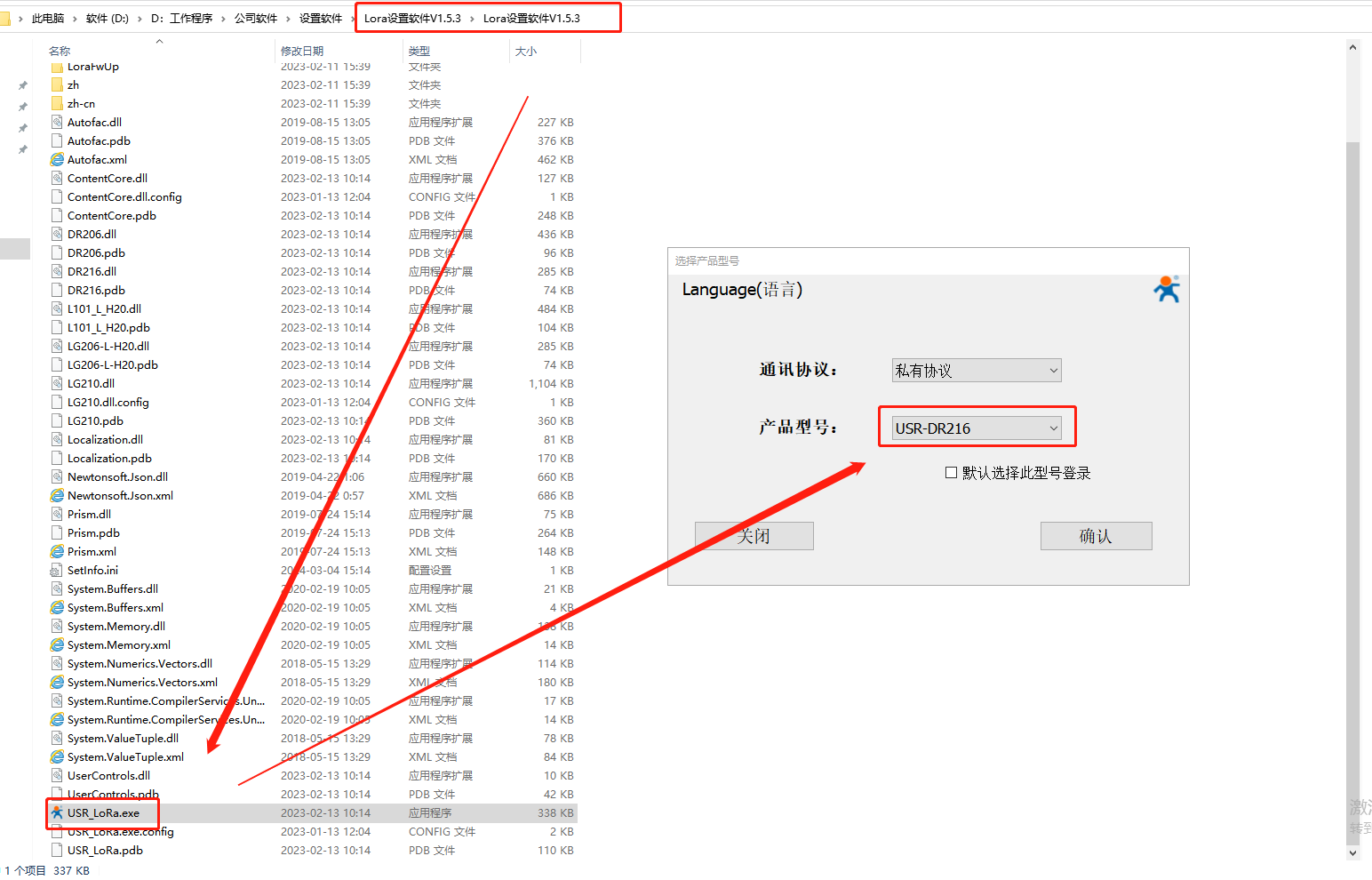

1、電腦打開USR-DR216-L的Lora設置軟件V1.5.3，產品型號選擇USR-DR216-L。

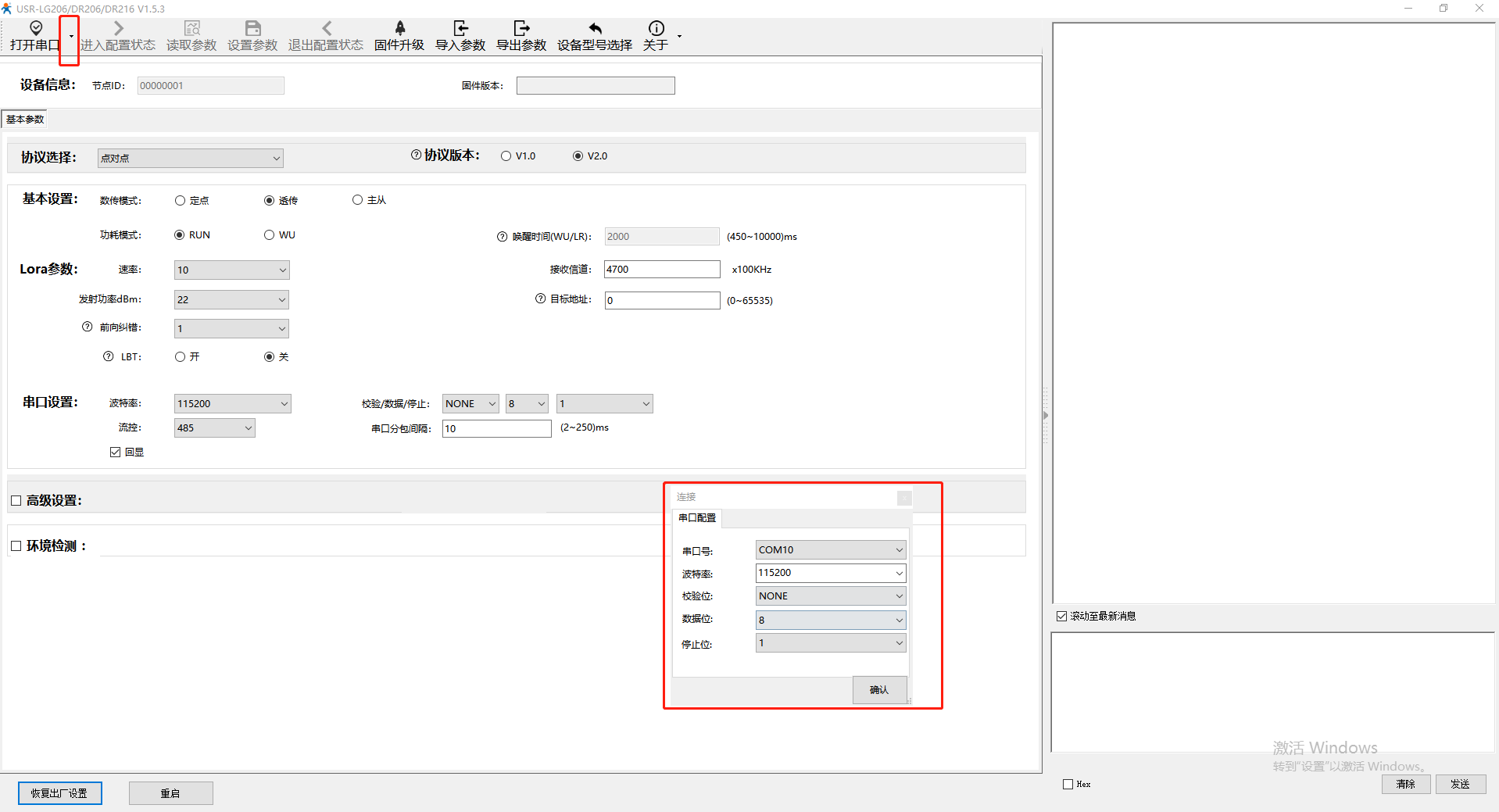

2、用默認串口參數打開串口COM10

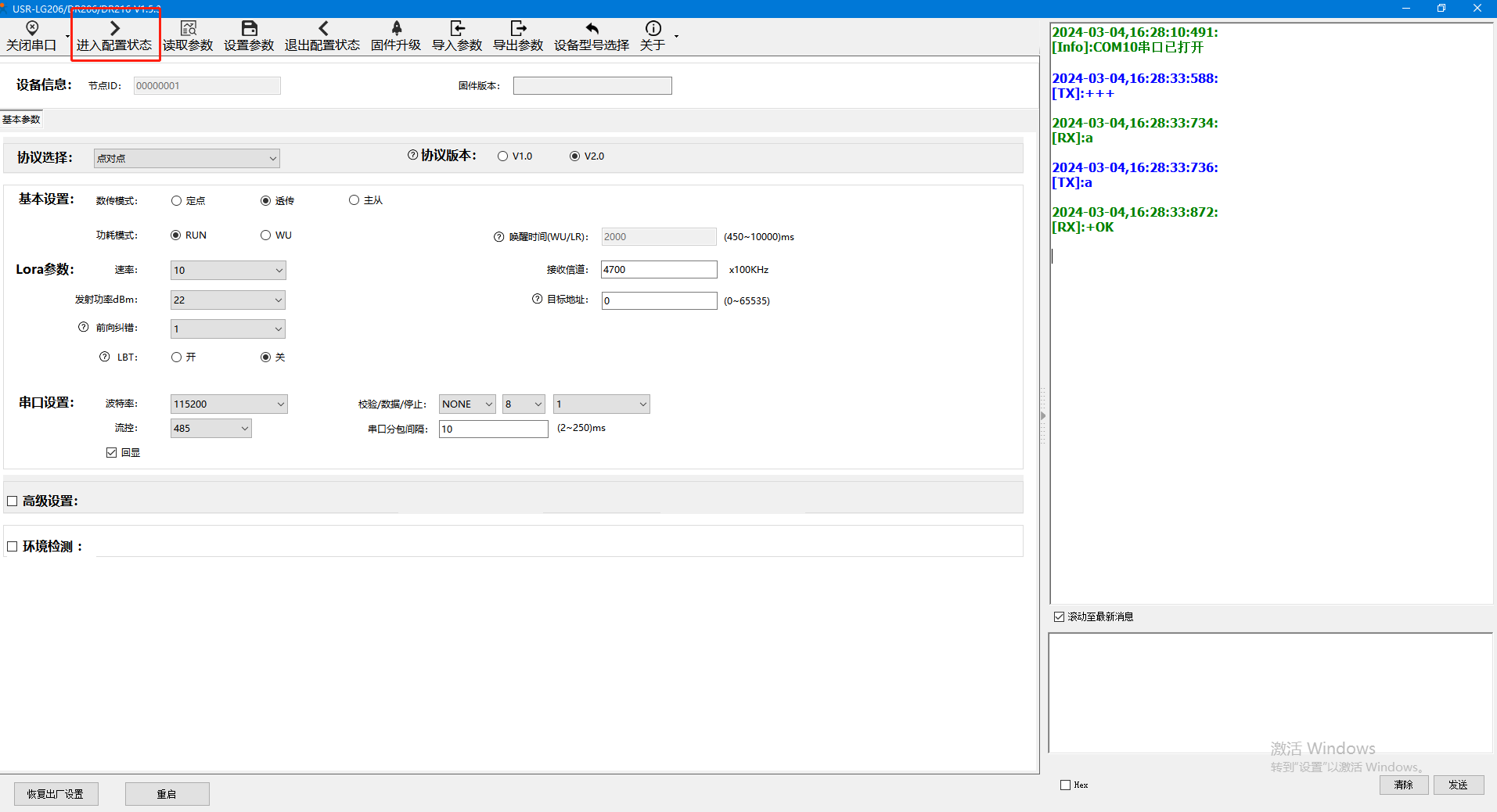

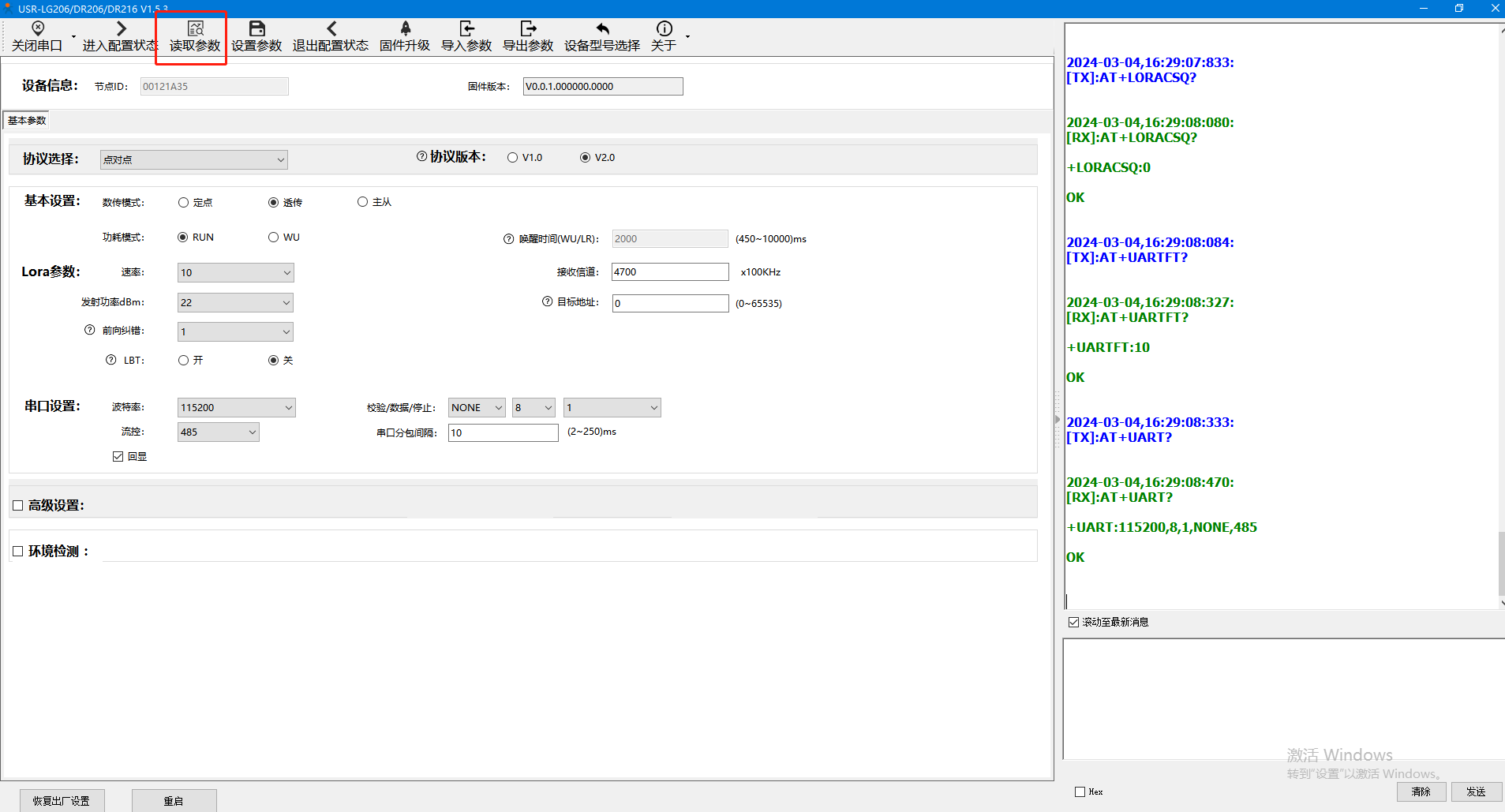

3、點擊進入配置狀態，讀取參數

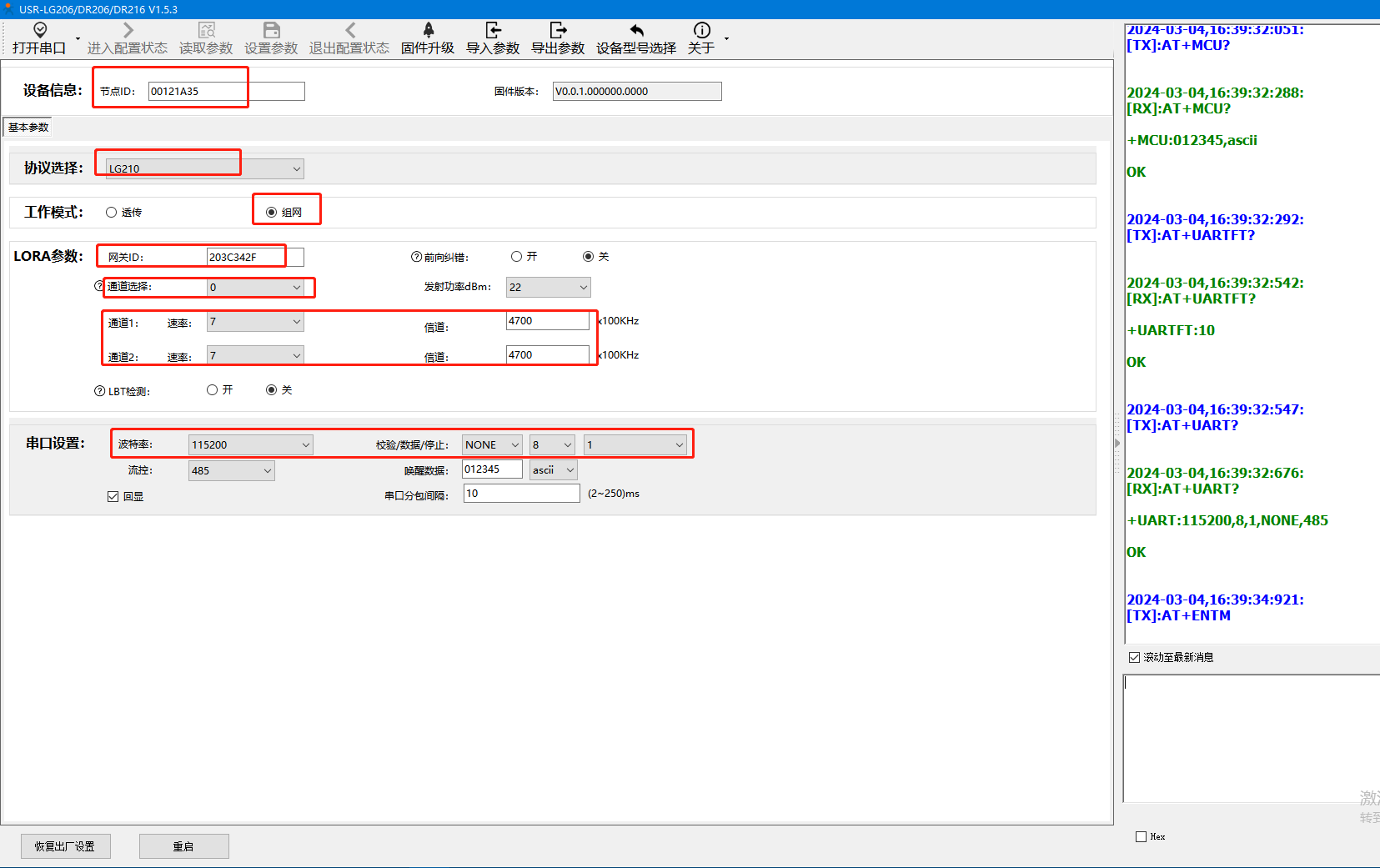

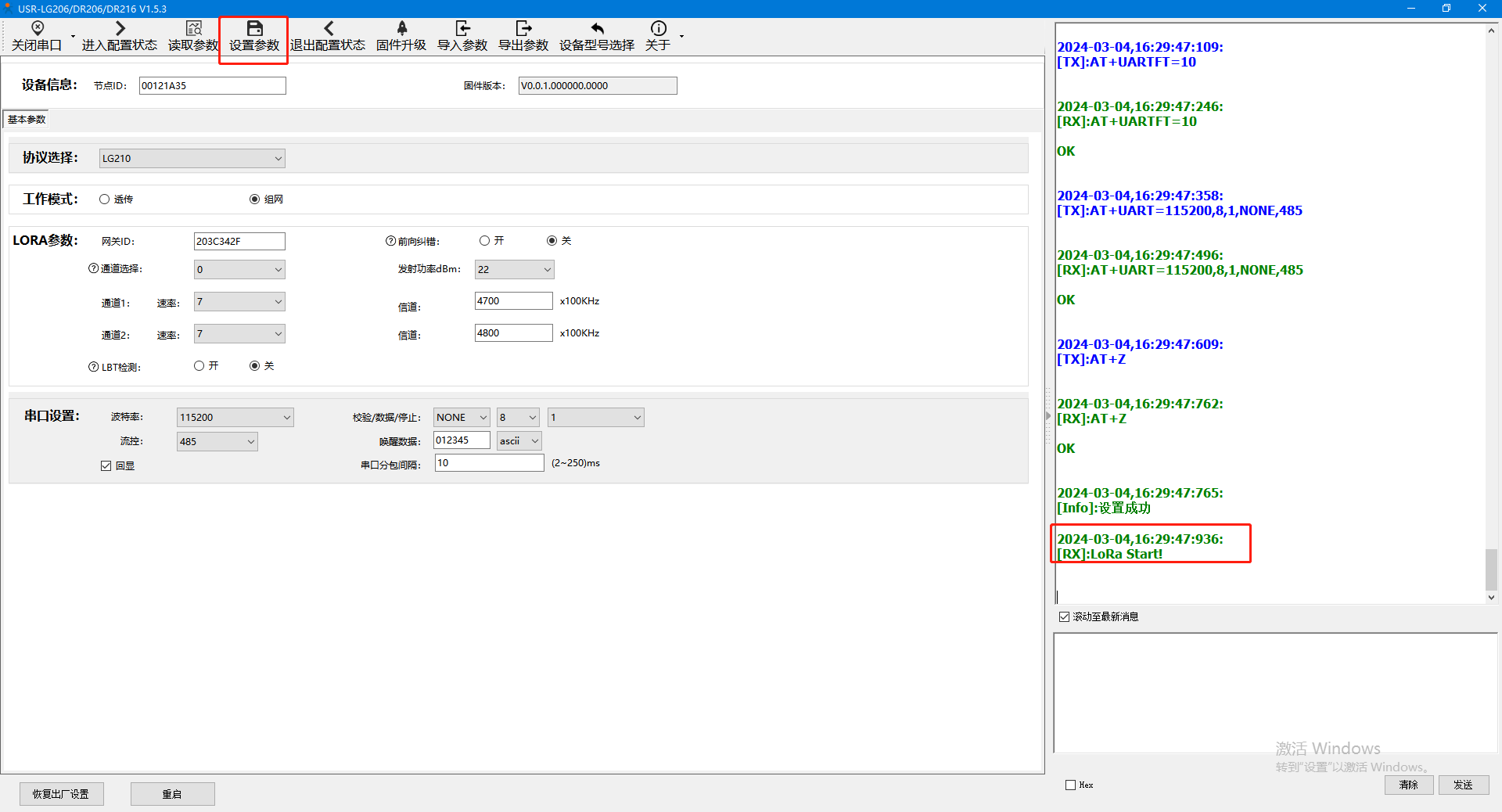

4、參數設置

協議選擇：LG210

工作模式：組網（配合USR-LG210上有人云必須用組網）

LORA參數：

網關ID填203C342F（和LG210網關ID設置一致）。

通道選擇用0

（注：模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為 1 或 2 時，模組會用指定的通道進行通訊。）

通道1和通道2的速率和信道，與USR-LG210通道1和通道2的速率和信道保持一致。

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

5、最后點擊設置參數。

6、USR-LG210-L串口進配置，讀取參數，可以看到DR216節點在線。

六、有人云參數設置:

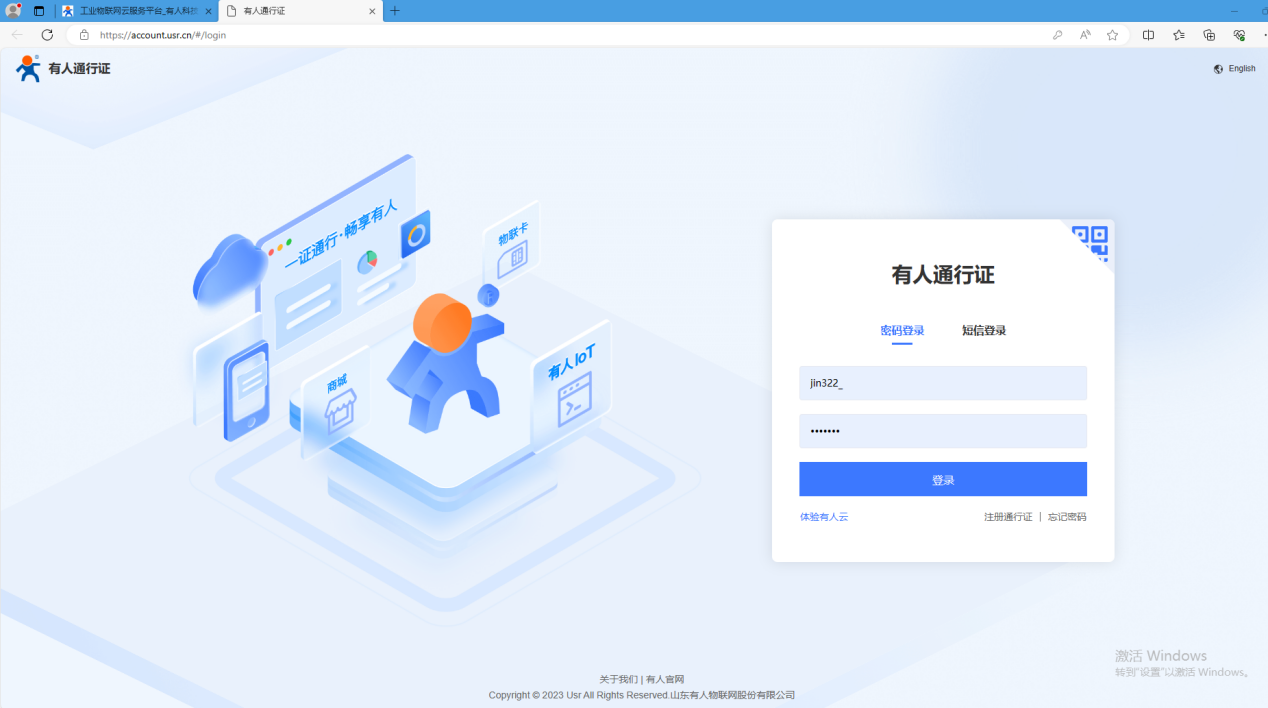

1、登錄有人云賬號：

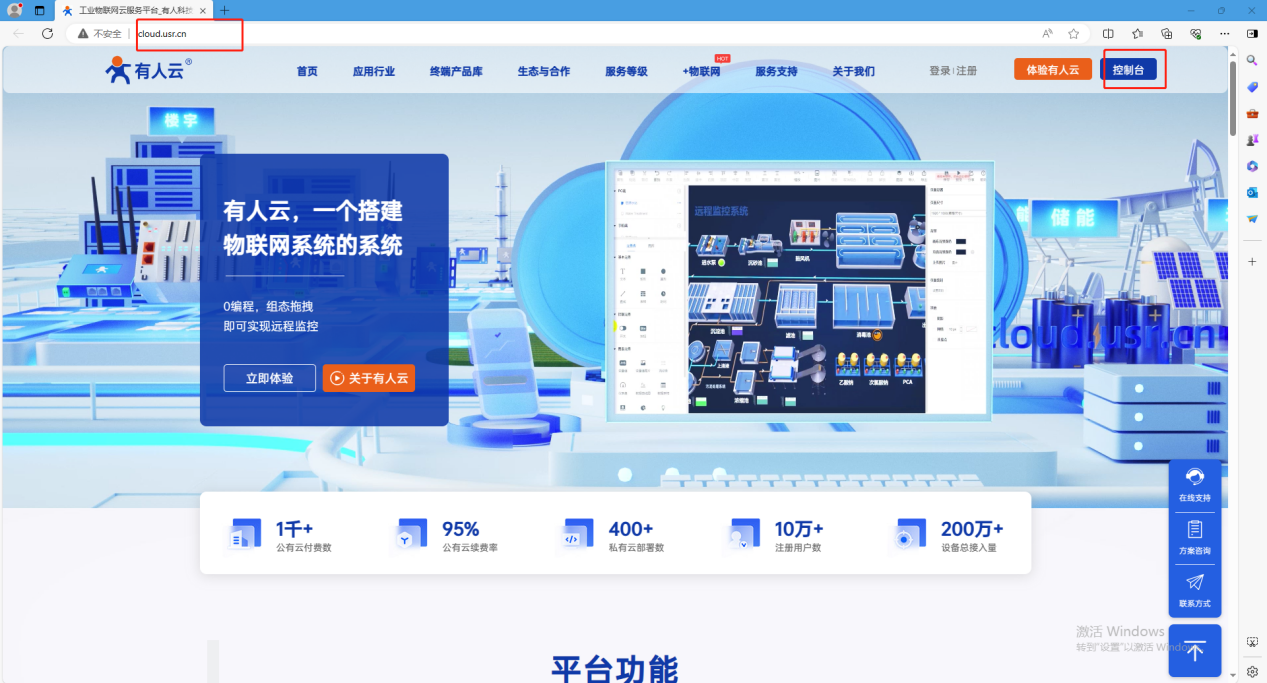

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-LG210設備：

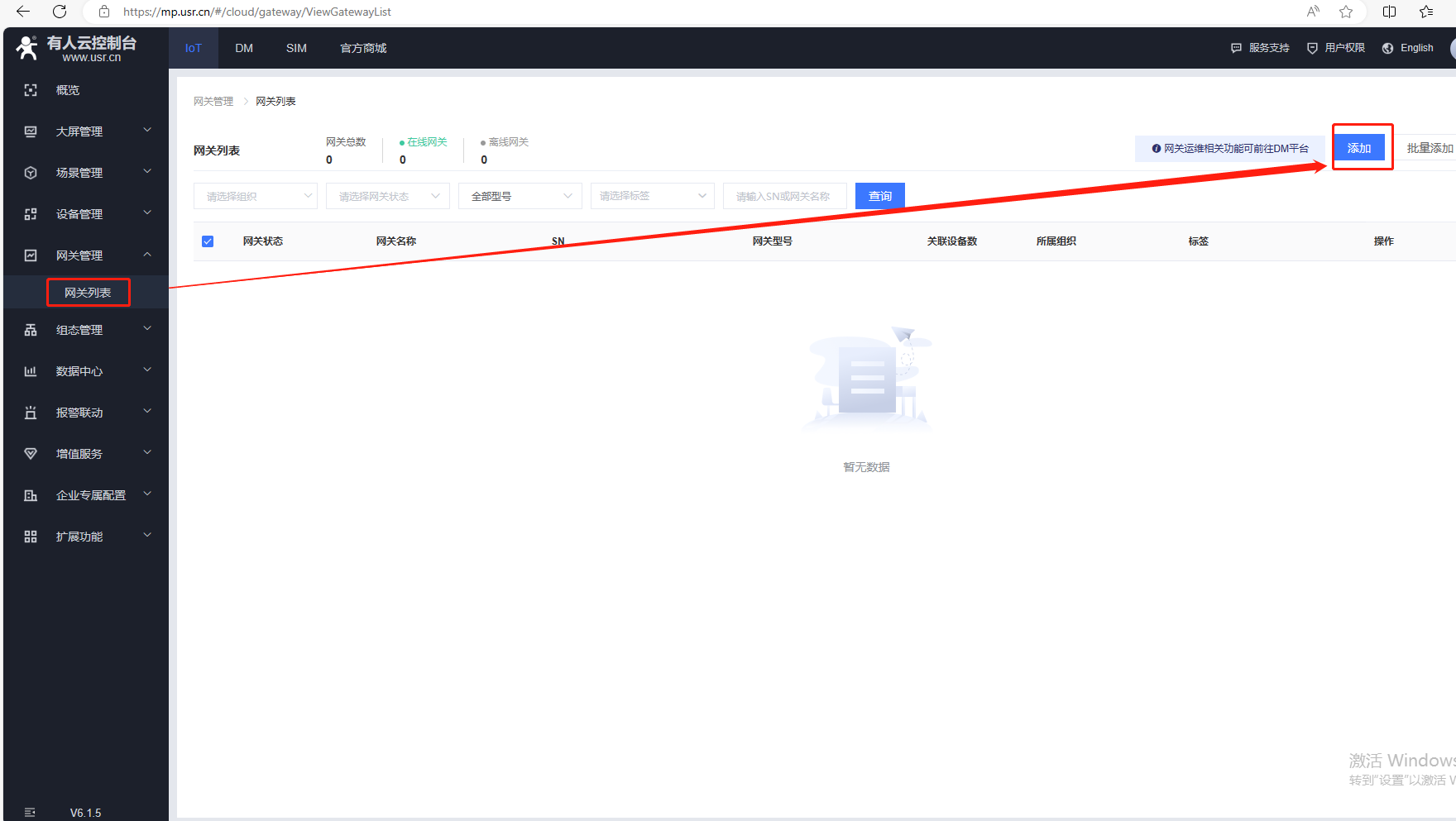

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

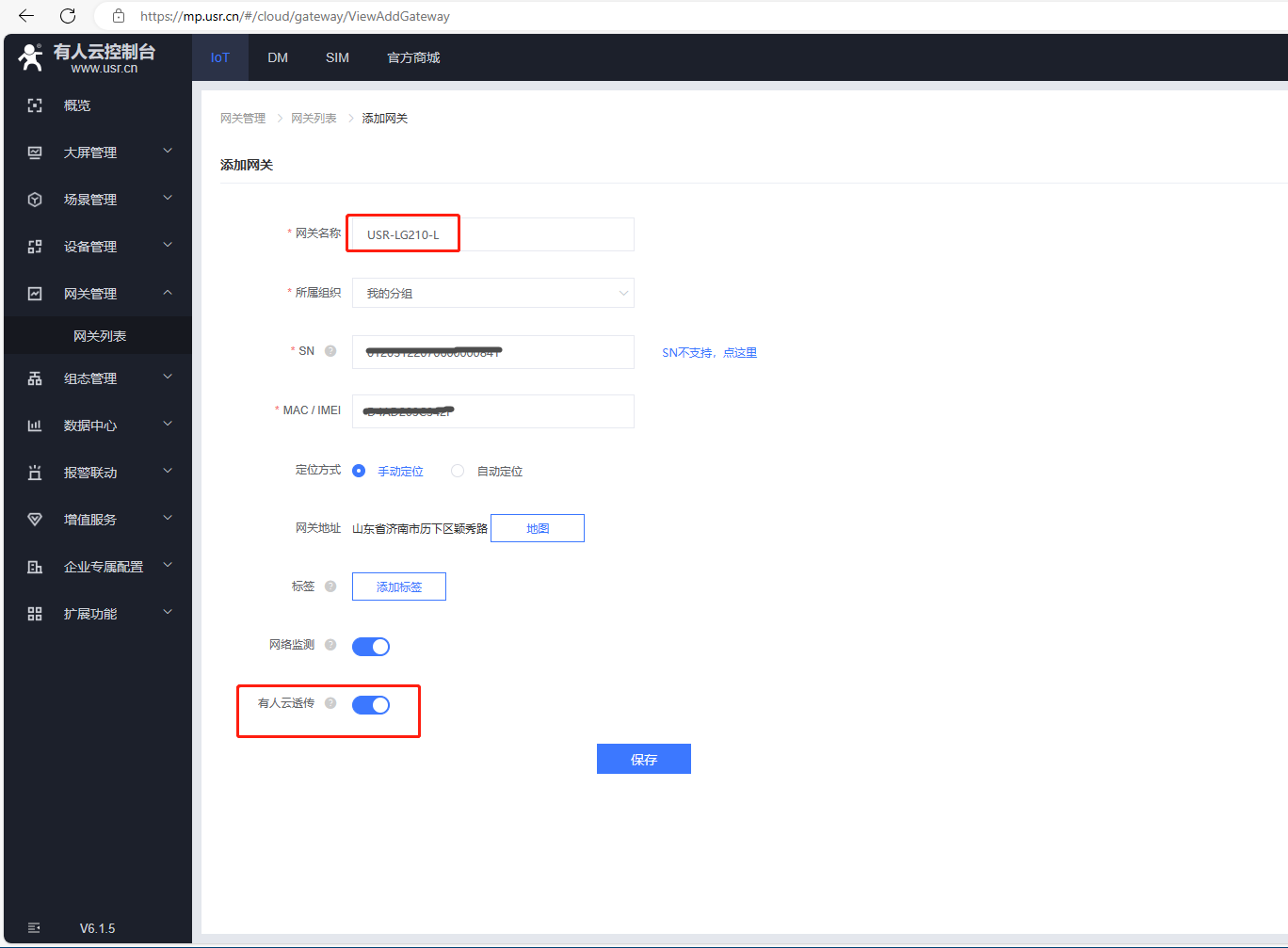

（2）USR-LG210使用SN和MAC添加設備，有人云透?jìng)饕欢ㄩ_啟，最后點擊保存。

（3）添加完成，返回網關列表，USR-LG210聯網正常后，網絡狀態在線。

3、添加USR-DR216-L設備：

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

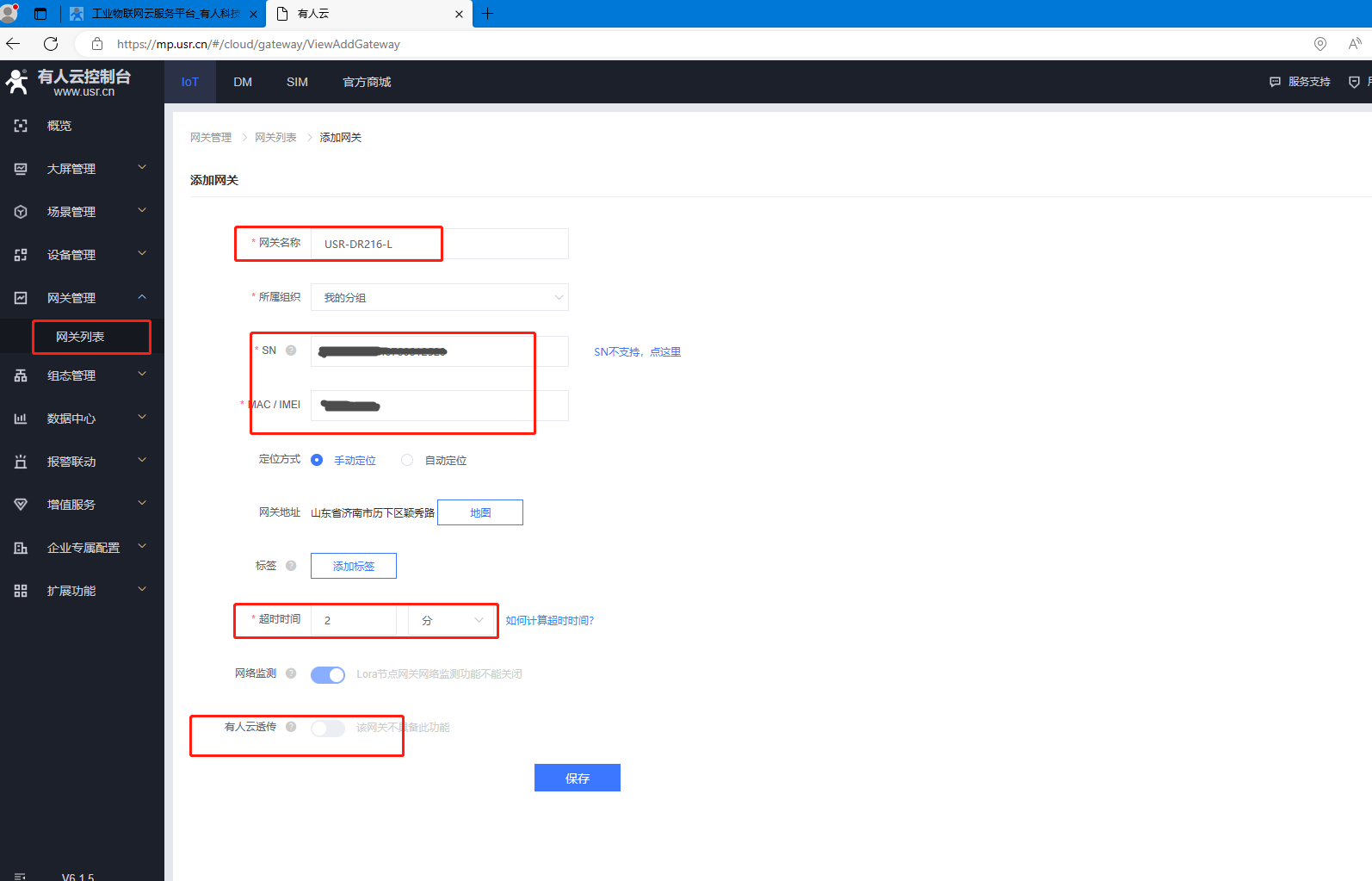

（2）USR-DR216-L使用SN和NID添加設備，超時時間可以改為2分鐘，最后點擊保存。

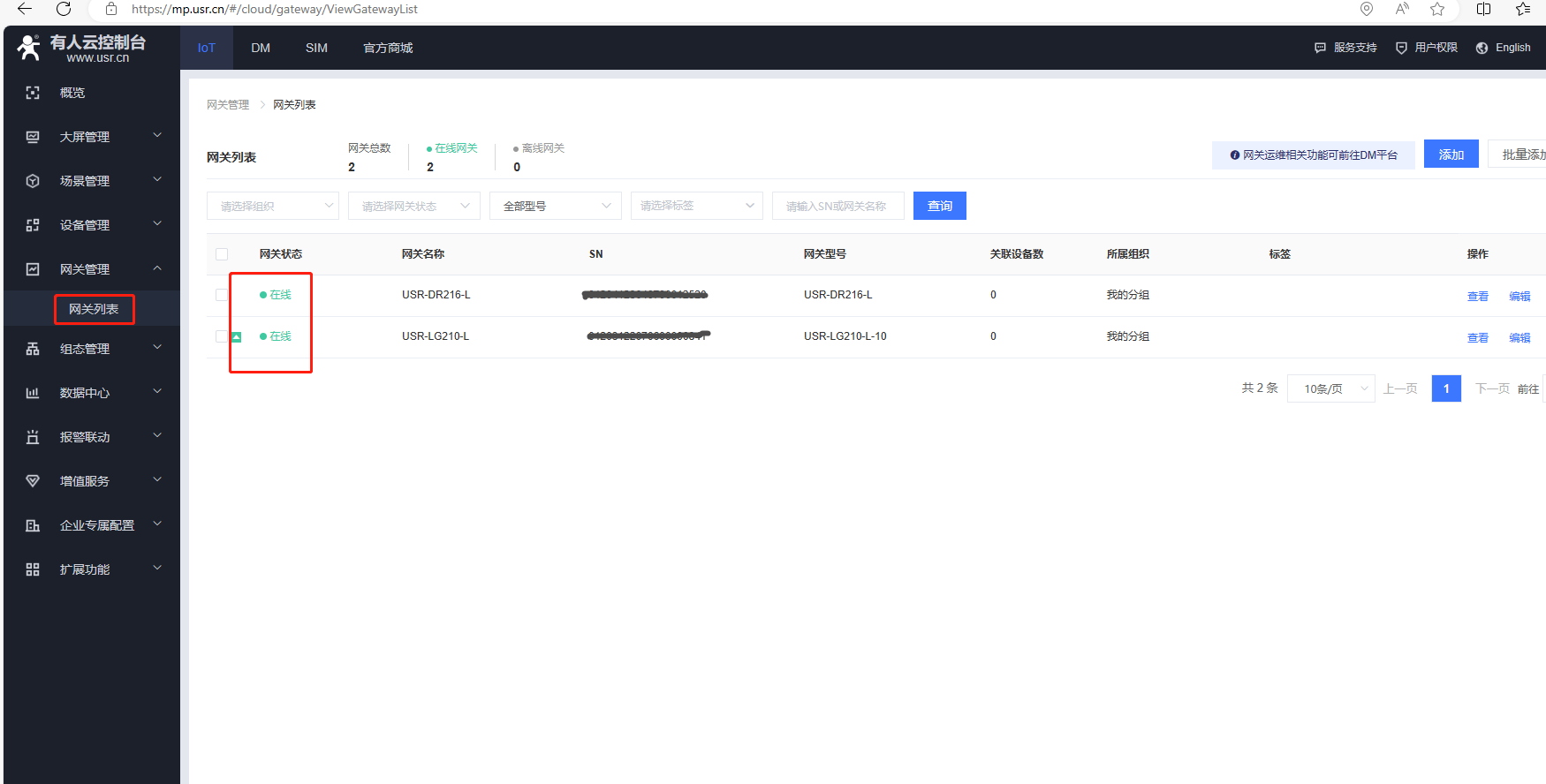

（3）添加完成，返回網關列表，USR-DR216-L入網到USR-LG210后，網絡狀態在線。

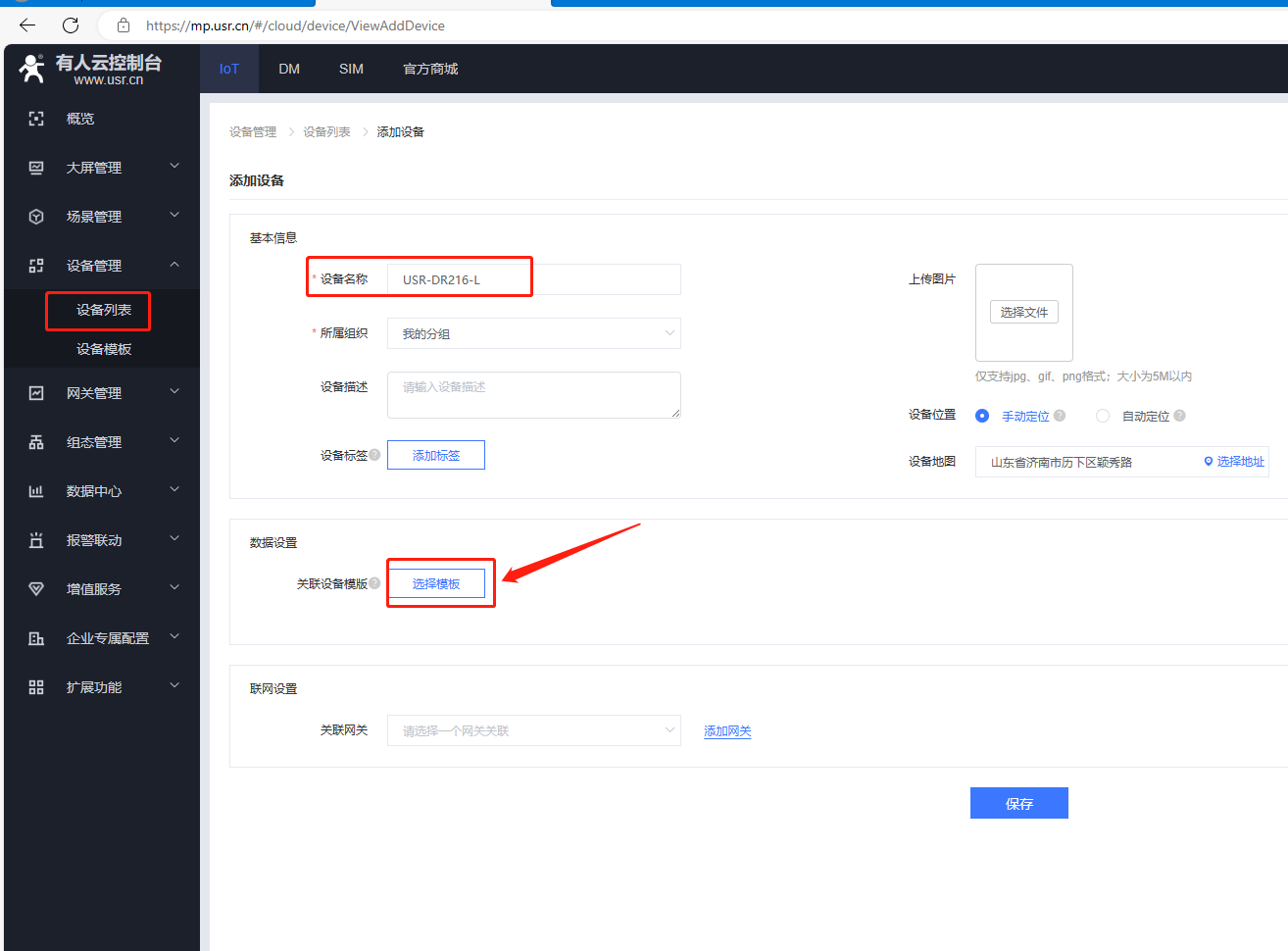

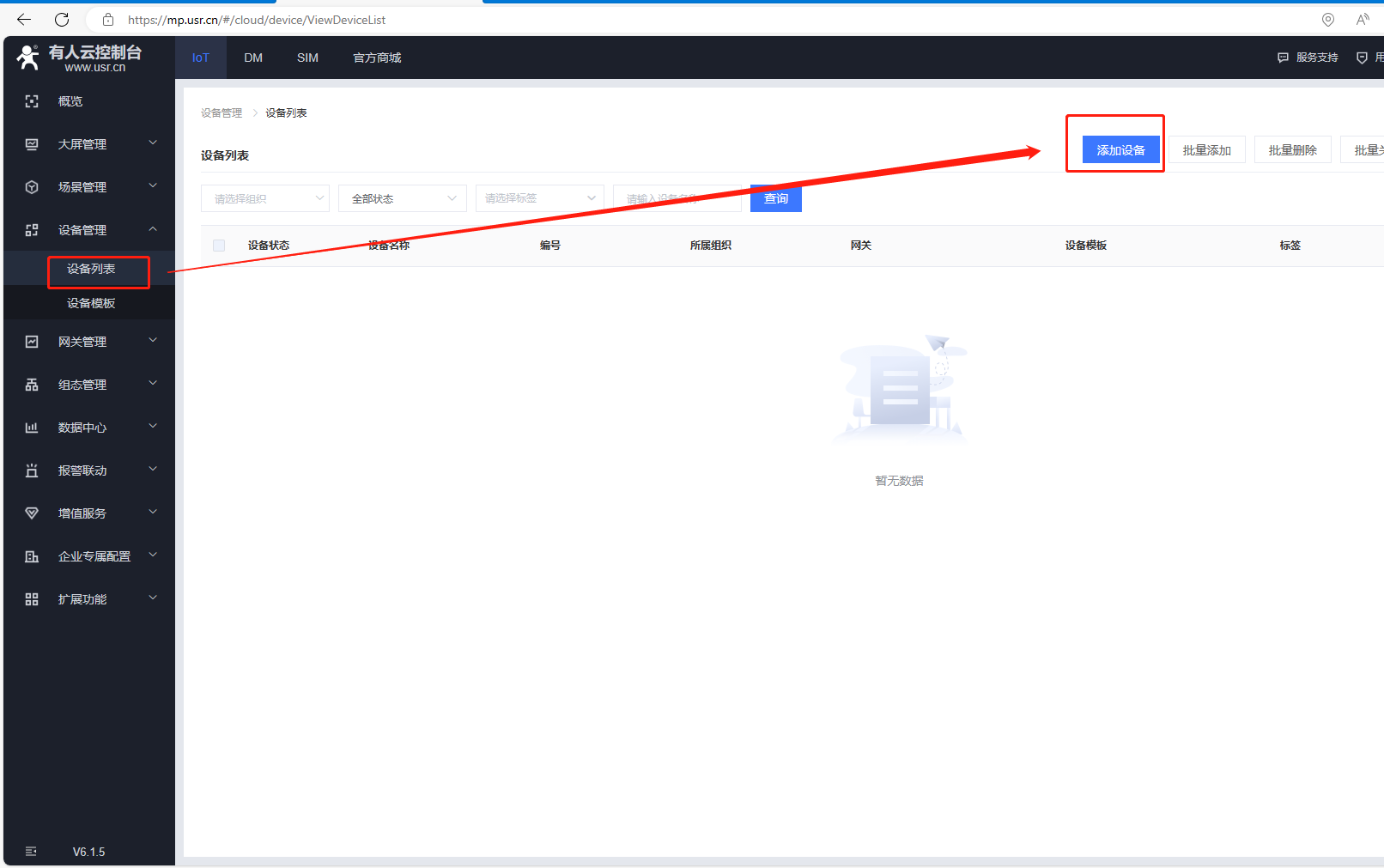

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

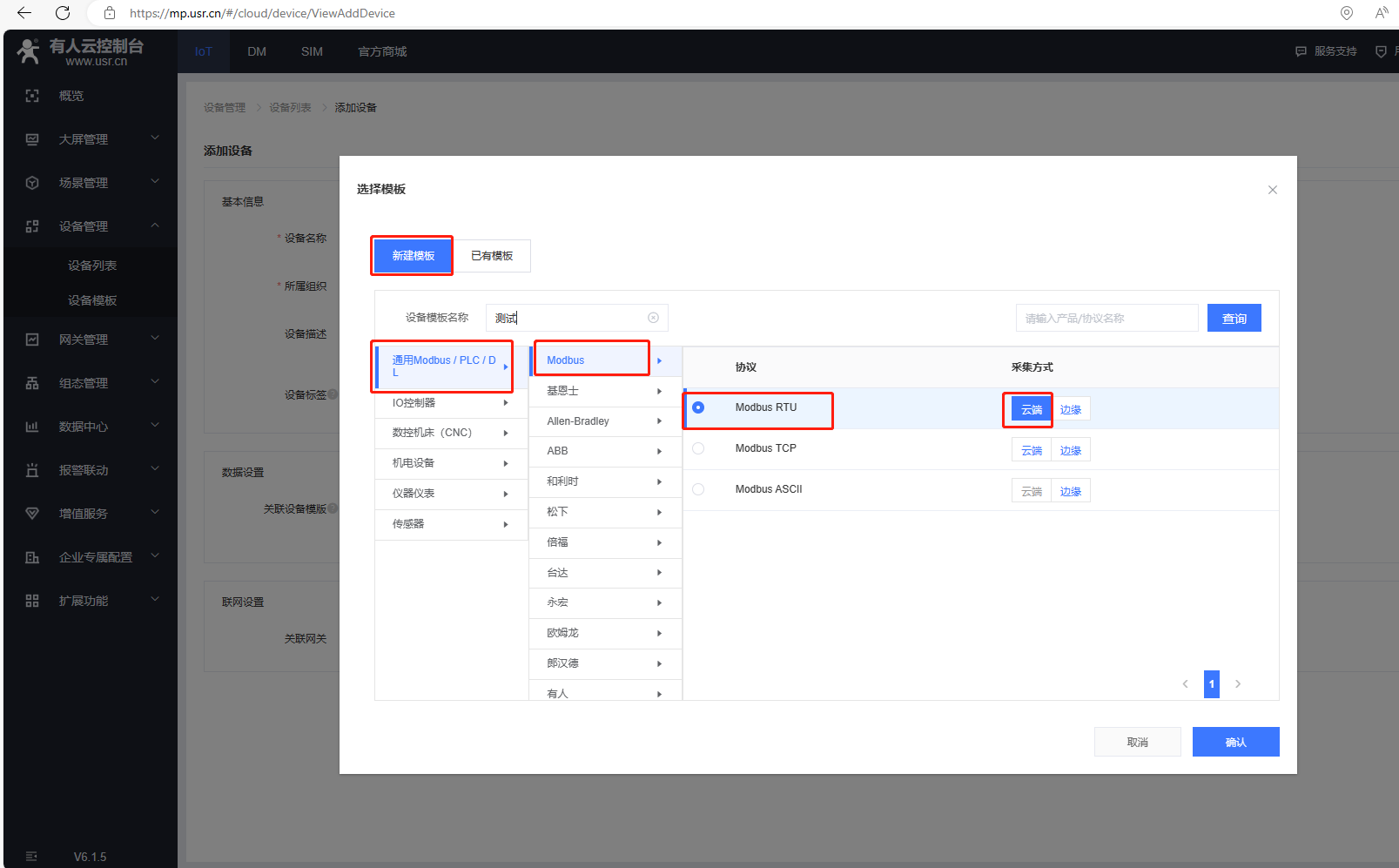

（5）添加模板，輸入設備名稱，點擊選擇模板。

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

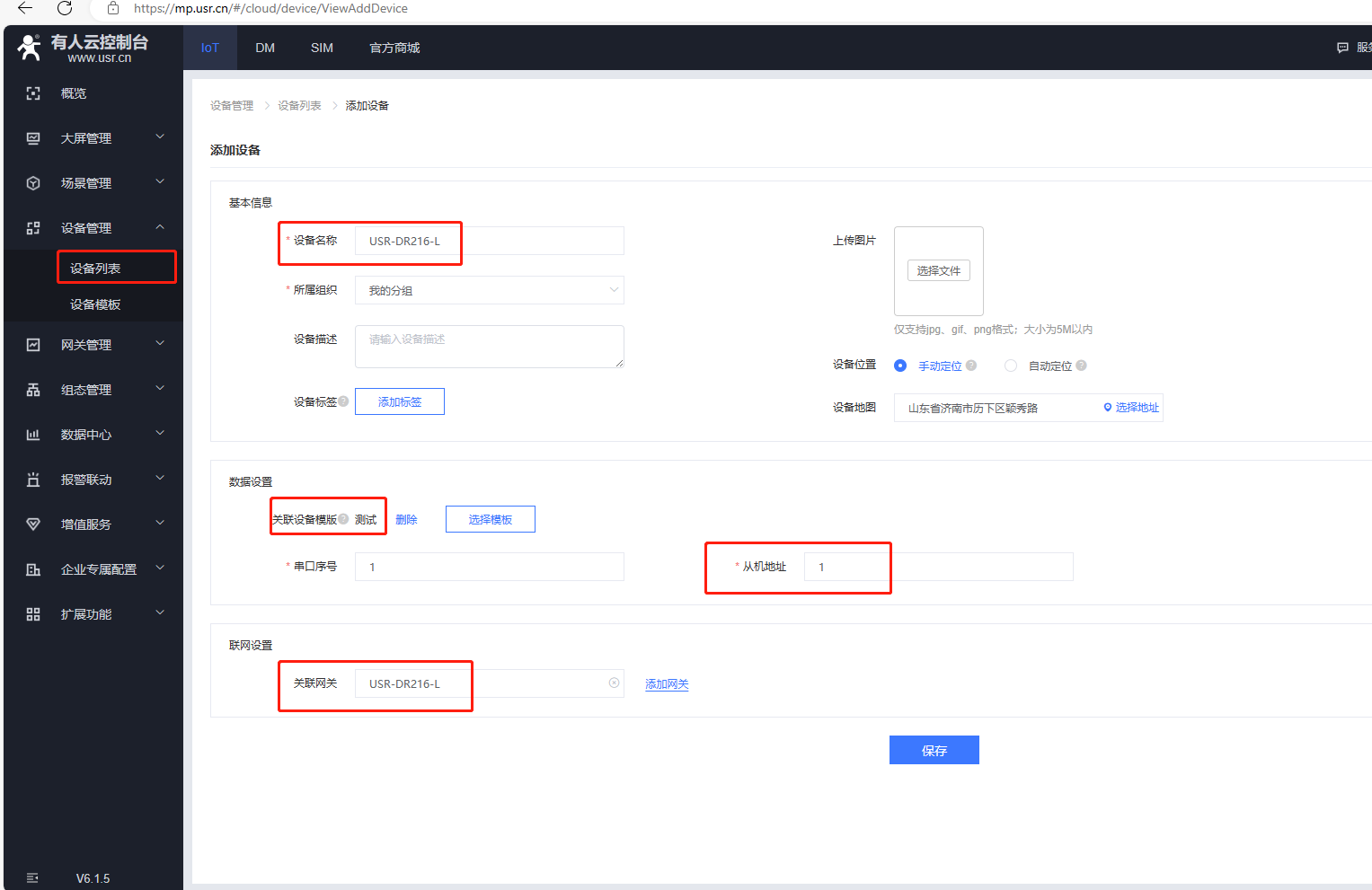

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-DR216-L，最后點擊保存。

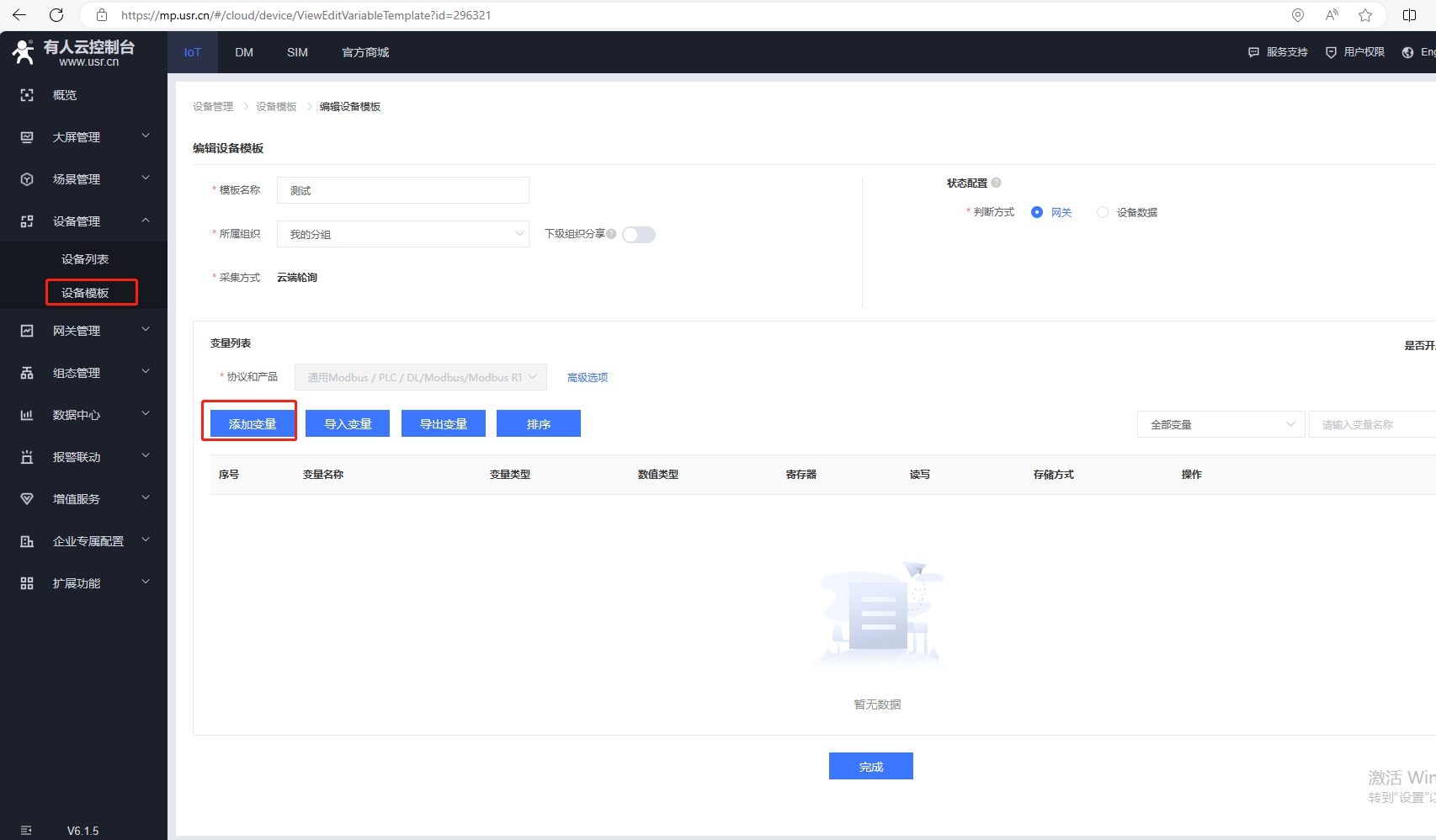

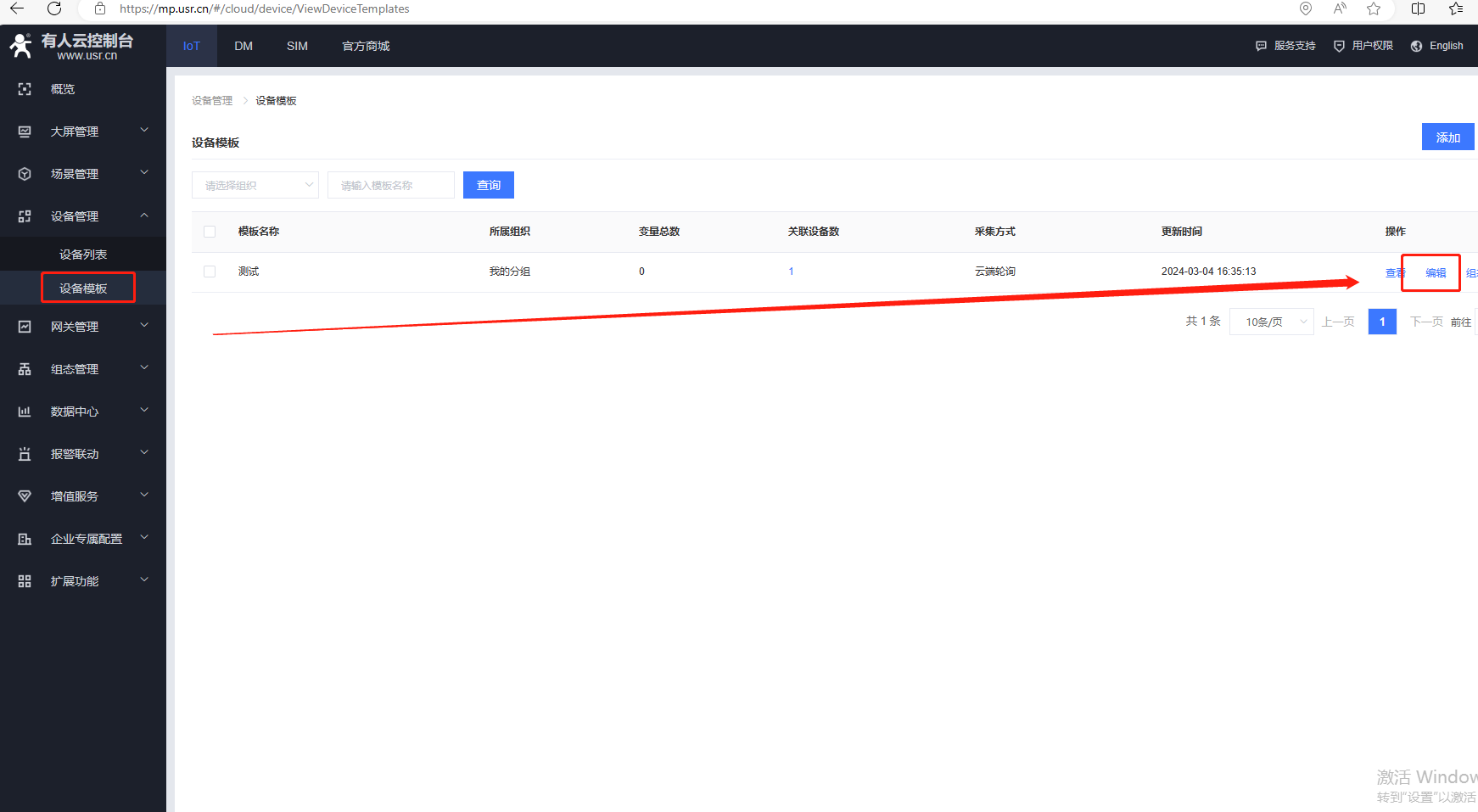

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

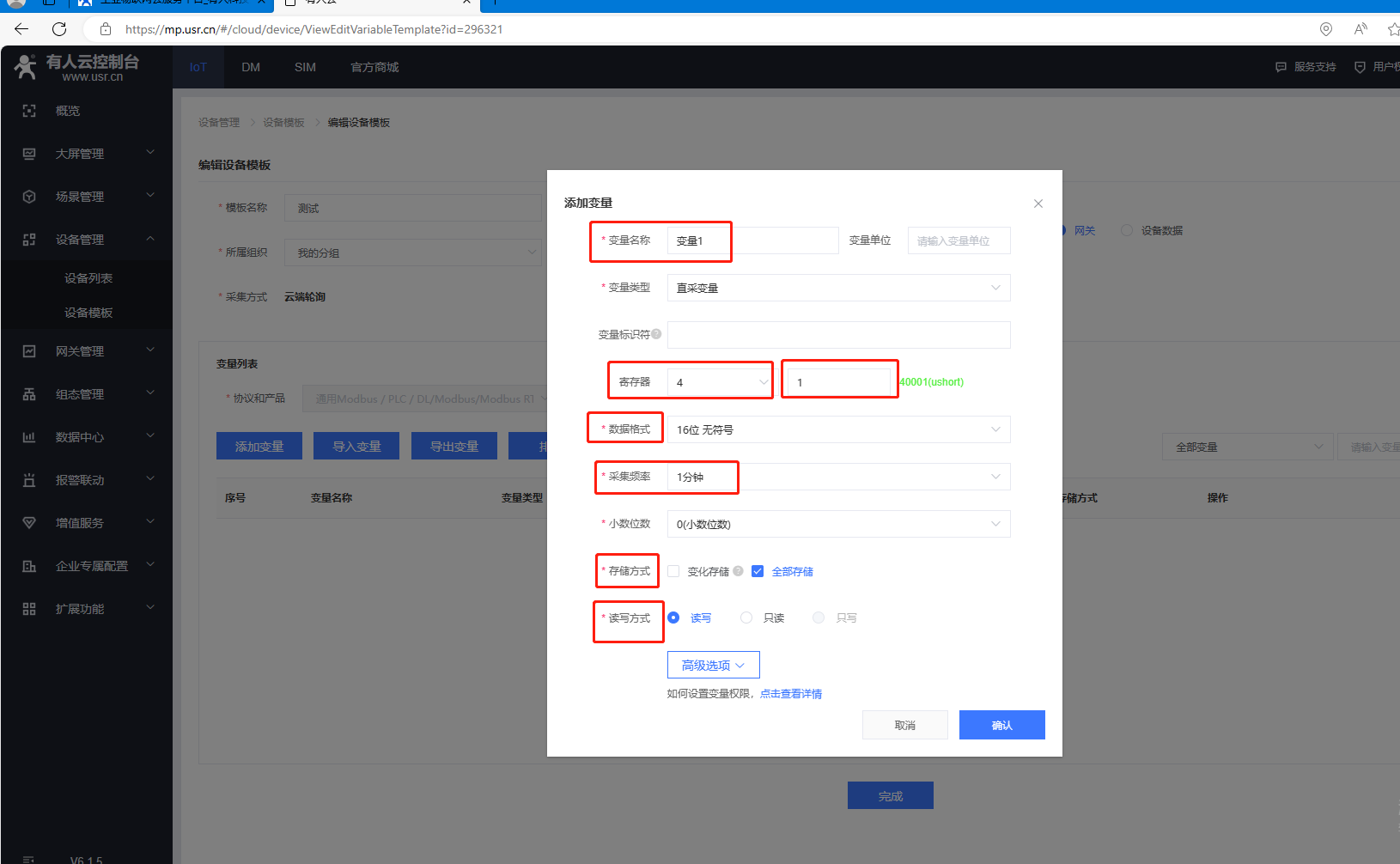

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

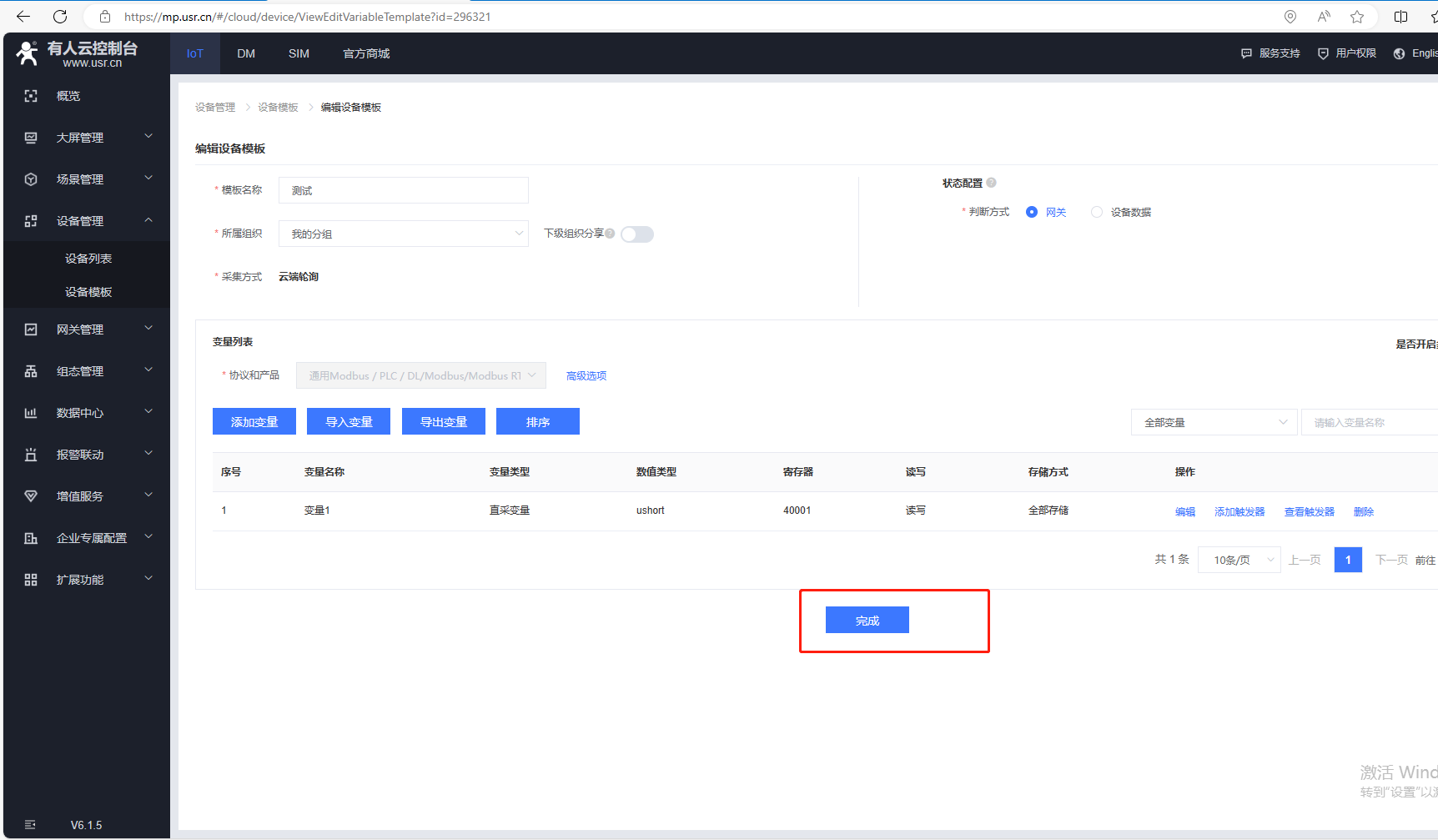

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

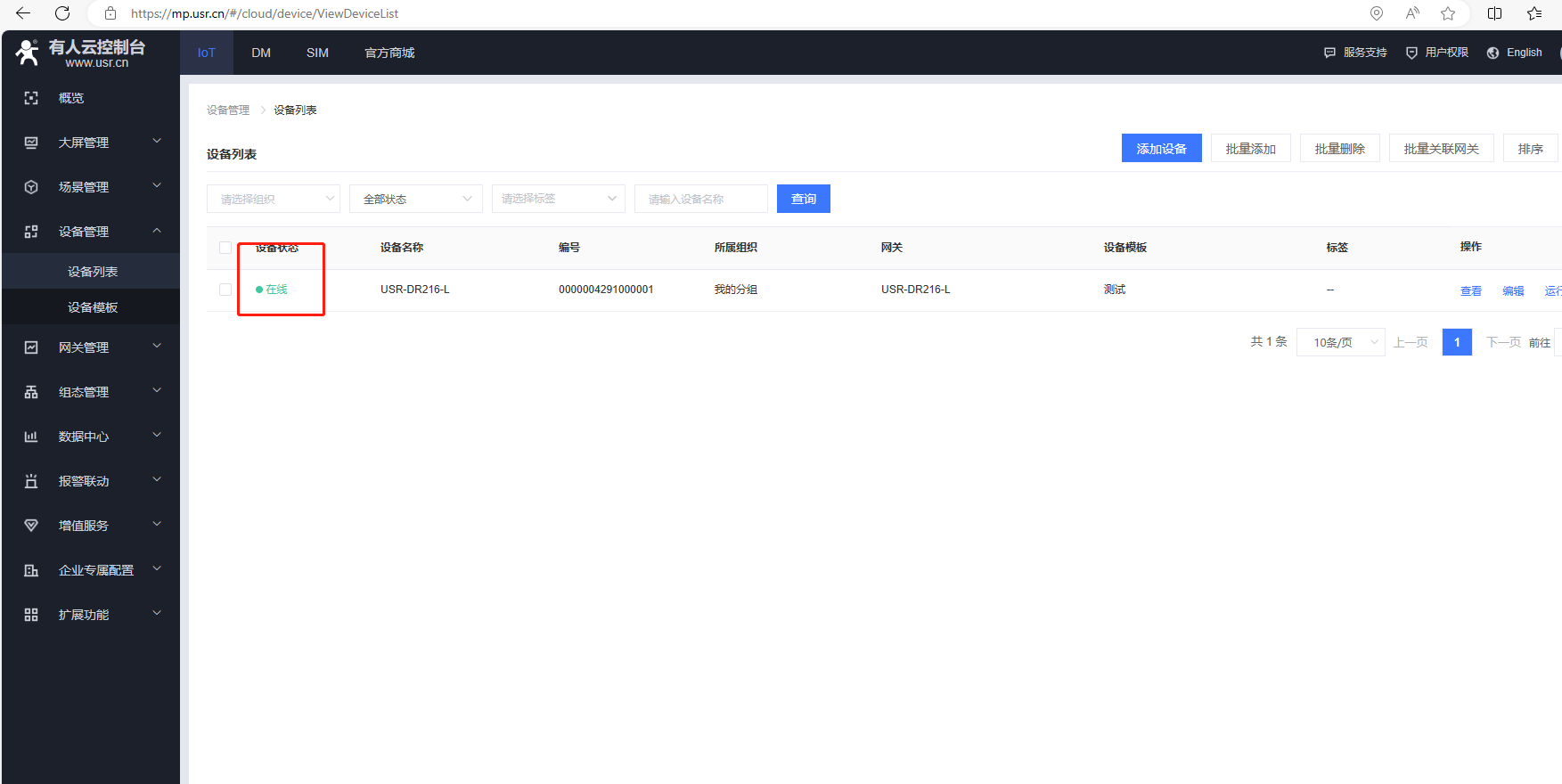

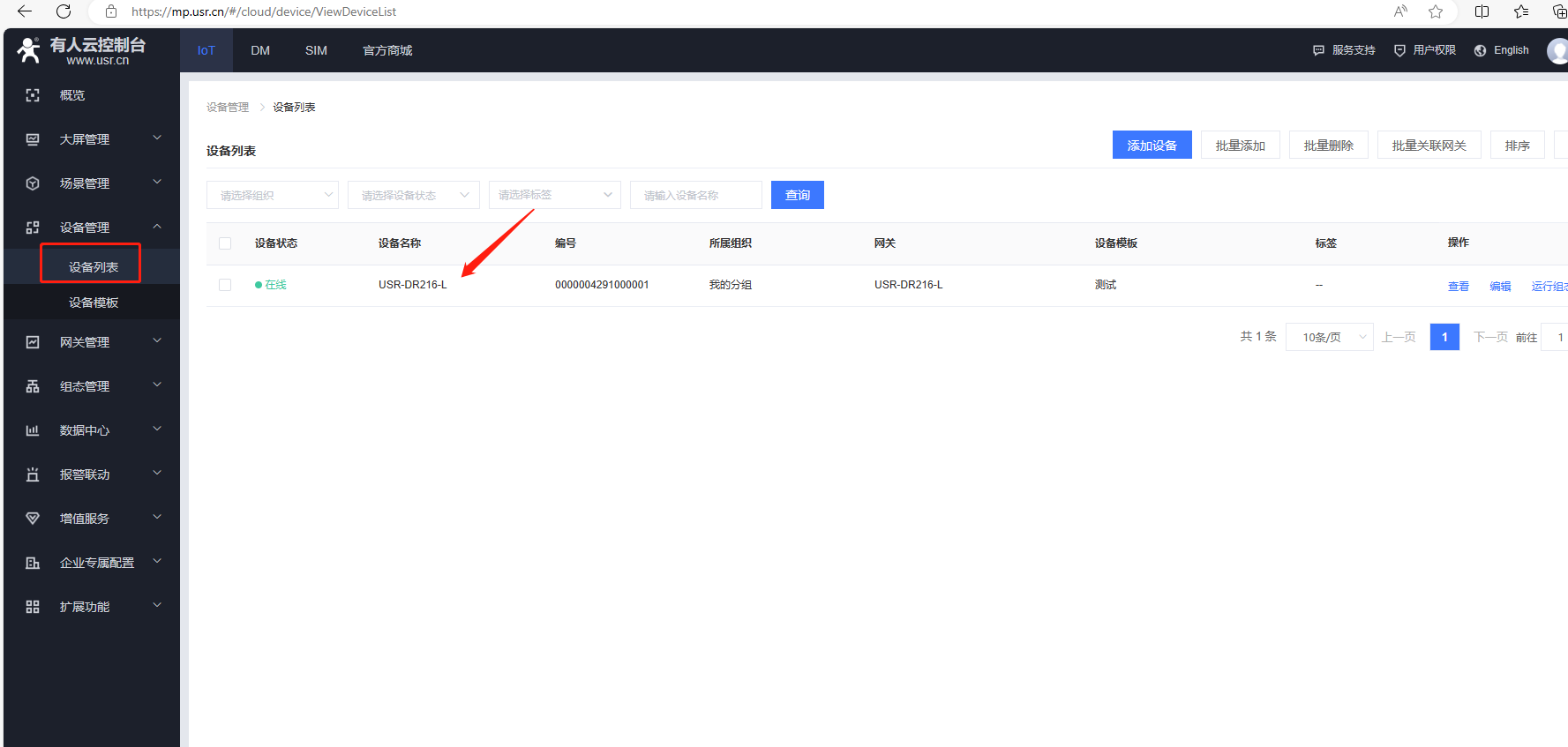

（8）返回設備列表，點擊設備名稱，可以去查看變量當前值。

七、數據調試：

1、打開串口軟件MODBUS slave軟件，配置參數

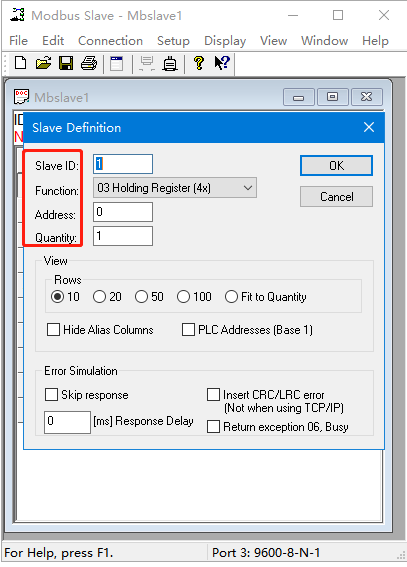

2、點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

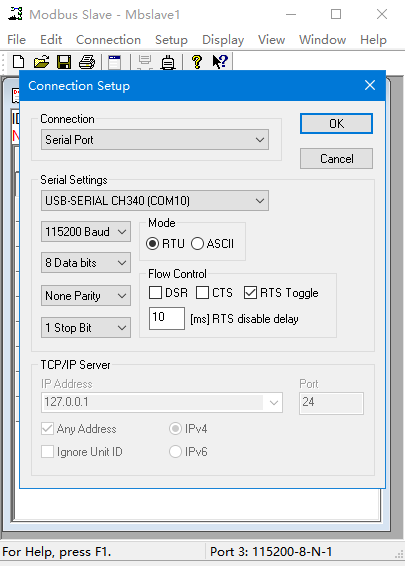

3、點擊Connection,選擇串口，對應USR-DR216-L所接USB-RS485串口線的COM口號，串口參數和USR-DR216-L串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

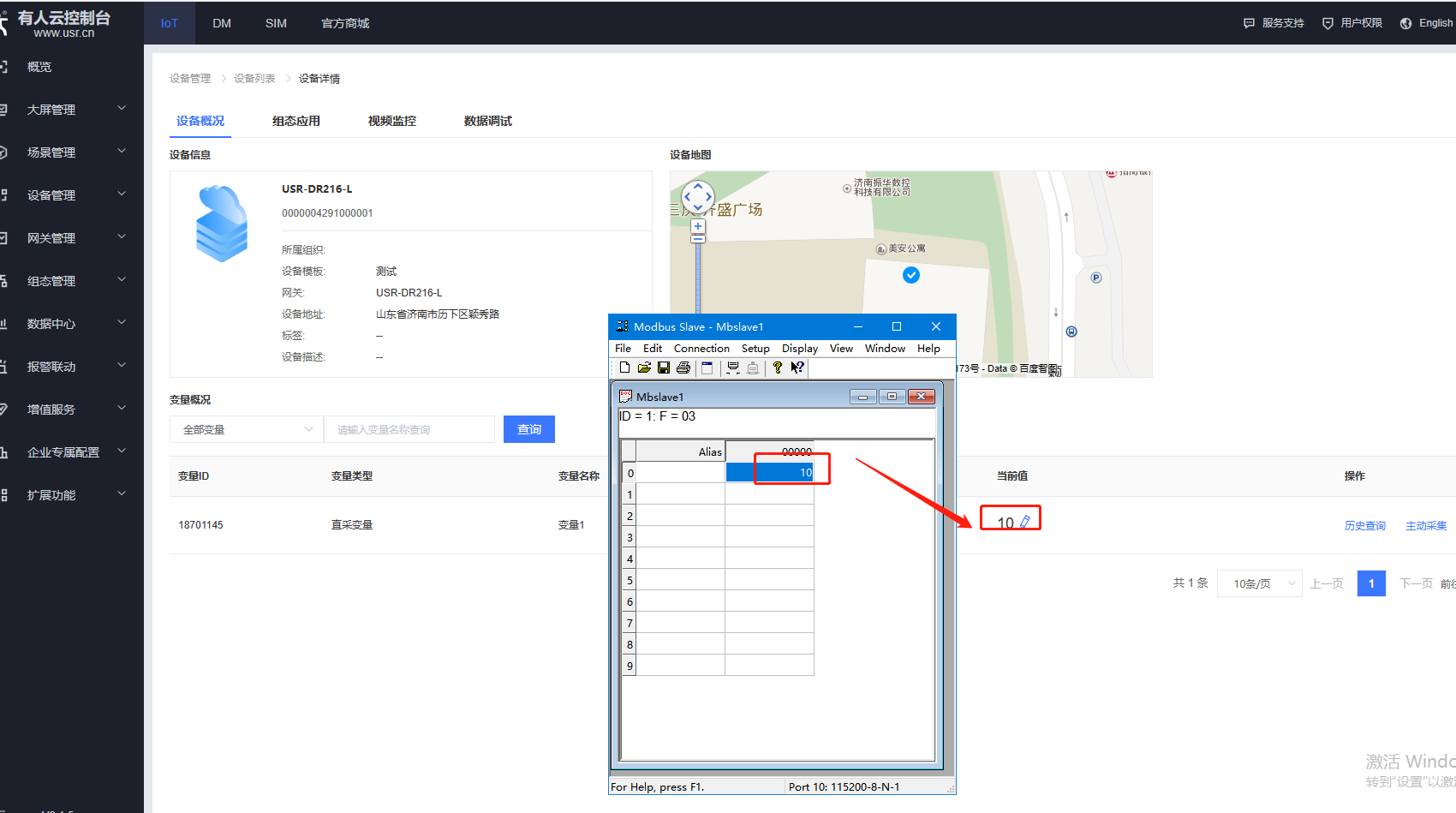

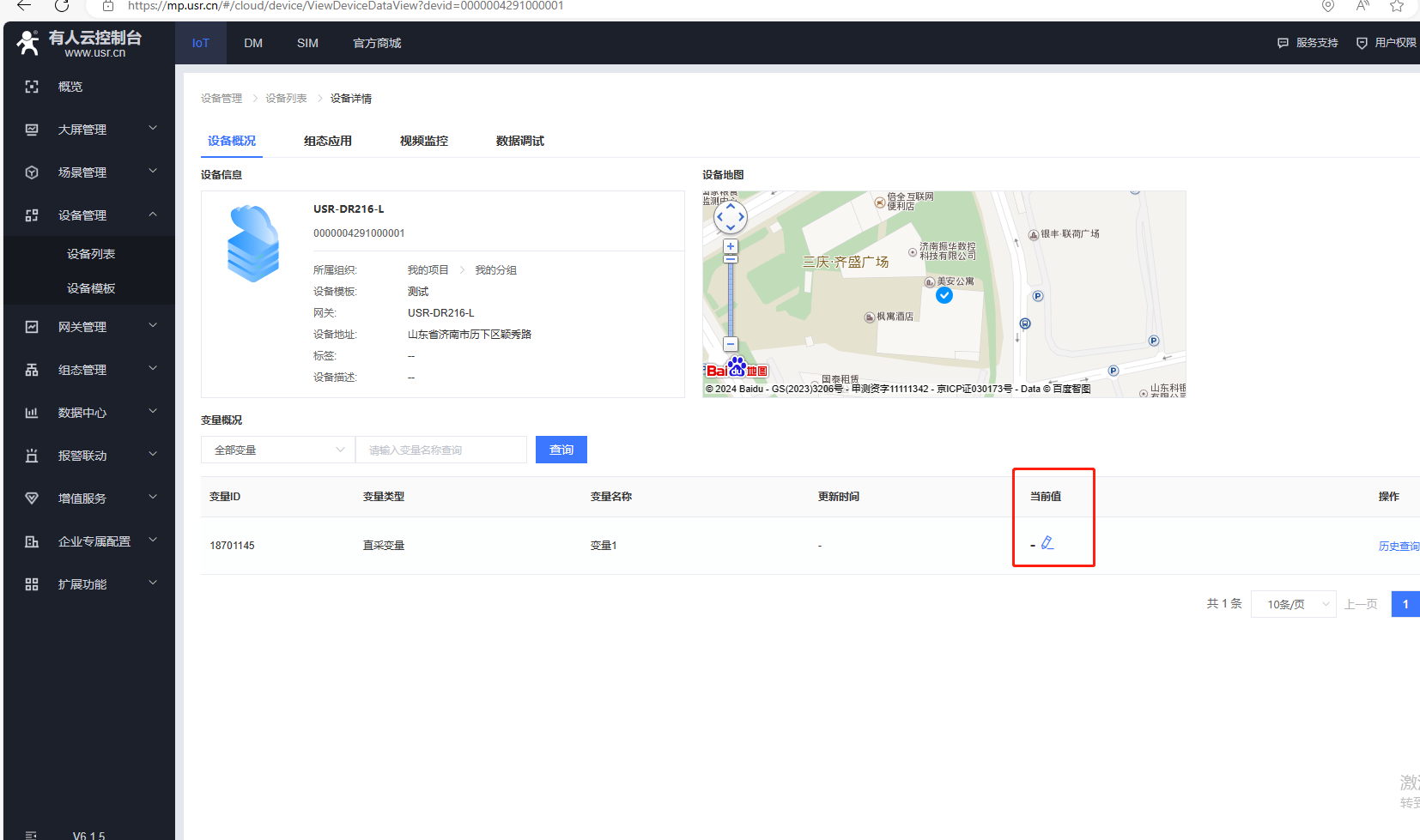

4、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

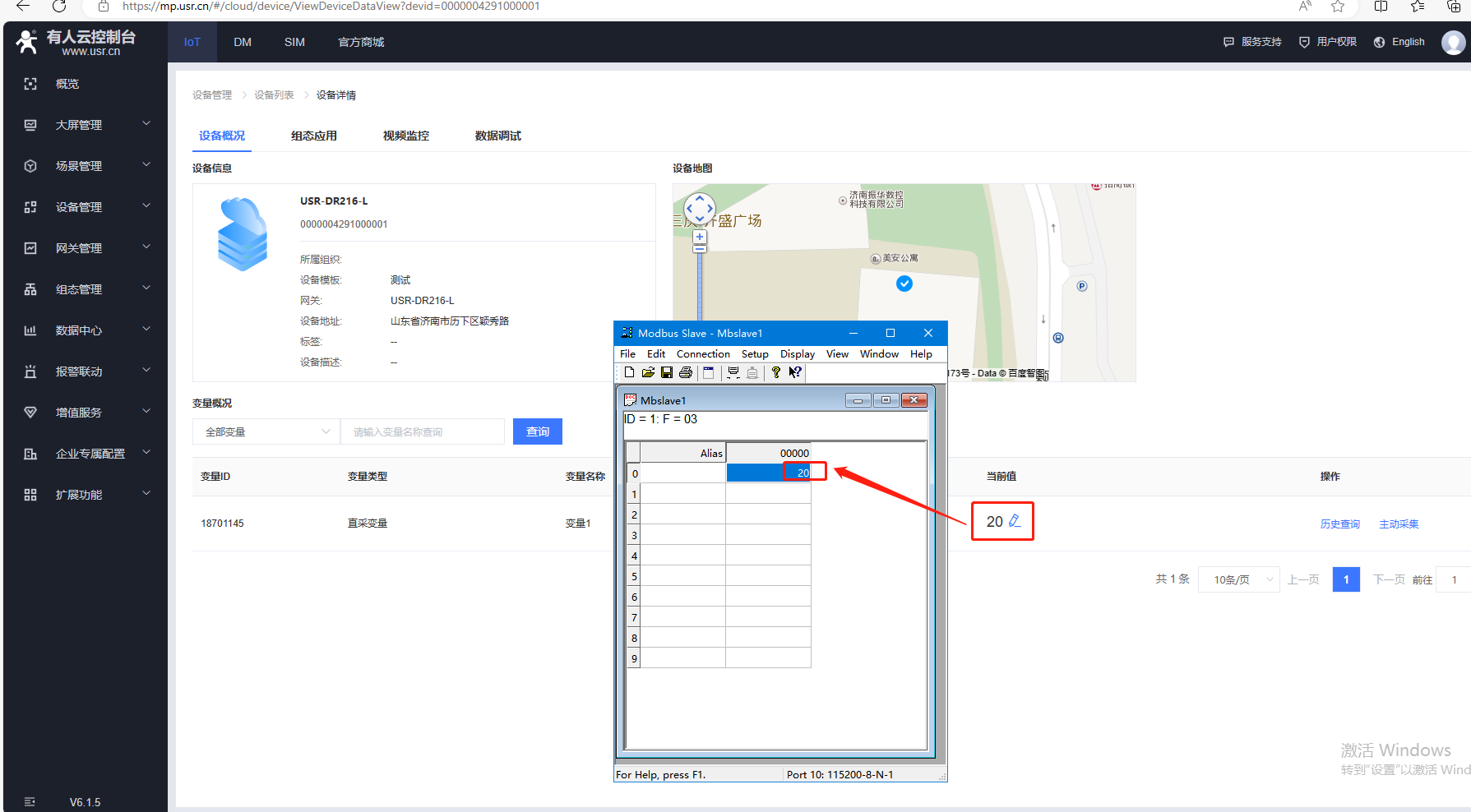

5、有人云寫數據20，MODBUS slave數據變?yōu)?0。

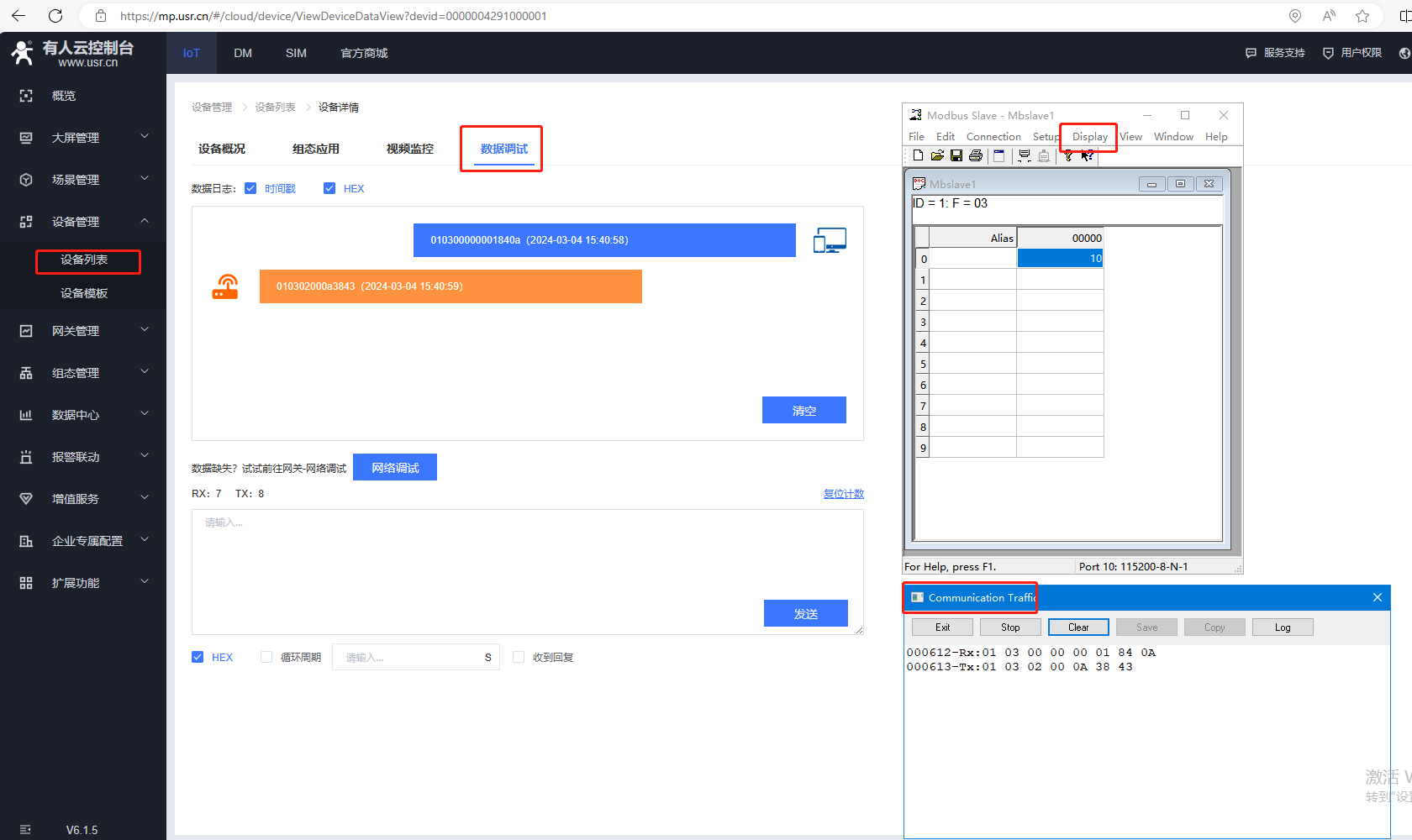

6、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

編寫人：金志方 編寫日期：2024-03-05

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
