注：該文檔適用于USR-K系列產品。該案例中使用的是USR-K3產品。

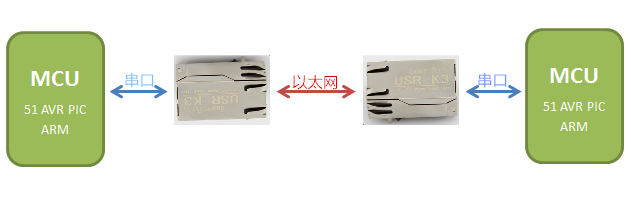

1.該應用中兩個USR-KX系列模塊組成局域網實現點對點連接，這樣的組網方式為兩個用戶設備搭建了一個透明串口通路。

2.設置前需保證兩模塊都在默認出廠的狀態下，未作過其他更改。如設置過模塊，請先恢復出廠設置。

(1)有配套測試底板，模塊上電狀態，按下底板上CFG（Reload）按鍵5S，將模塊斷電再上電，松開reload，模塊即恢復出廠默認設置。

（2）無配套測試底板，模塊上電狀態，拉低CFG（Reload）引腳5S，模塊斷電再上電，拉高CFG（Reload）引腳，模塊即恢復出廠默認設置。K2需4001或者4001以上固件支持硬件恢復出廠設置（K1不支持硬件恢復出廠設置，如需修改參數可通過配置軟件、串口修改）

3.將模塊接在電腦網口上，將電腦IP地址設置與模塊在同一網段內。

(1)網絡--屬性--更改適配器配置--本地連接--屬性--TCP/IPV4。

(2)模塊默認IP地址為192.168.0.7。電腦固定IP設置為192.168.0.201。

4.打開模塊設置軟件，軟件點擊此處下載。

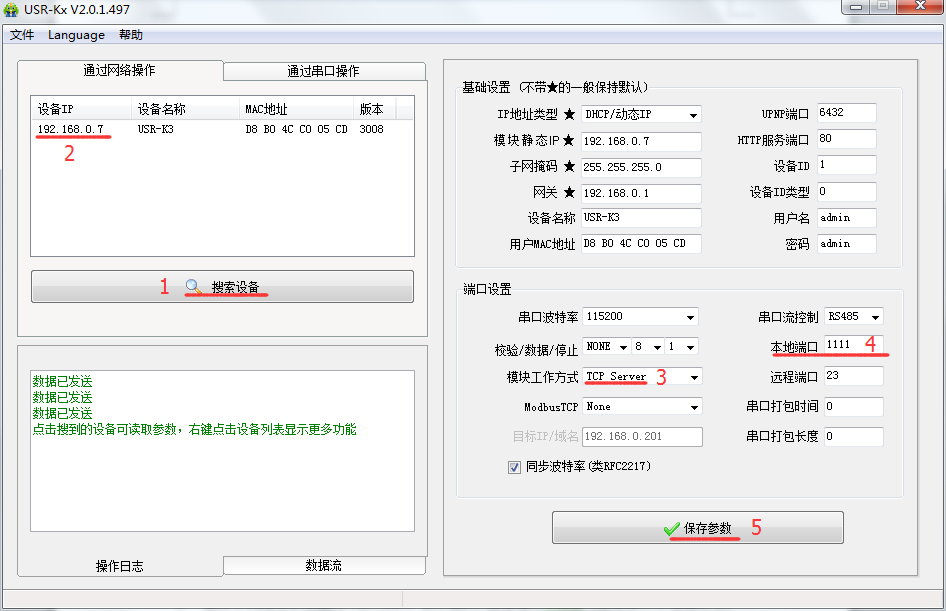

(1)模塊1網絡協議設置為TCP/Server工作模式，本地端口號設置為1111（該端口可自定義）。IP地址為192.168.0.7（默認IP）。

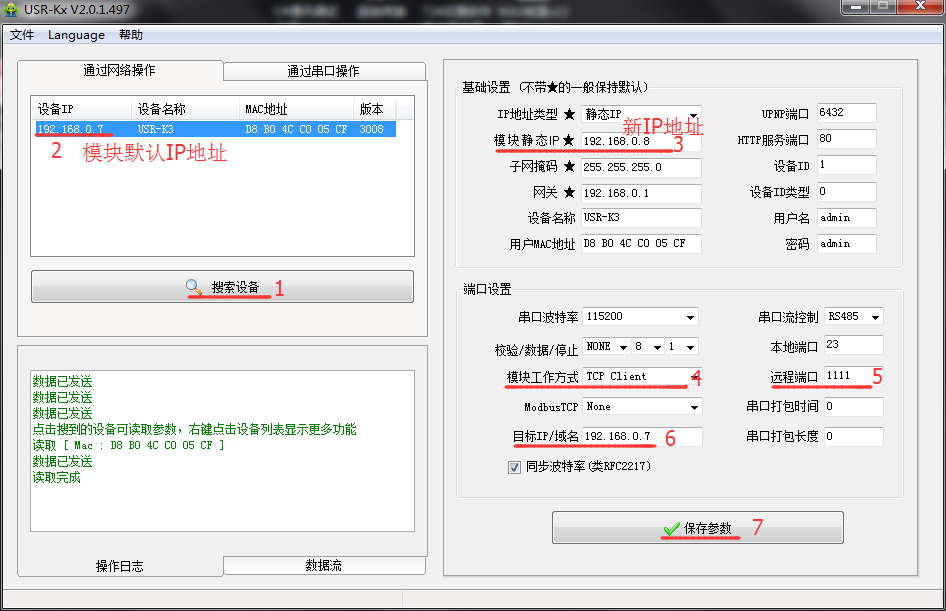

(2)將模塊2的IP修改，不能與模塊1的IP相同，設置為192.168.0.8（保證與模塊1在同一個網段內）

(3)模塊2網絡協議設置為TCP/Client 工作模式，遠程端口號設置為模塊1本地端口號，即1111。目標IP設置為模塊1的IP地址，即192.168.0.7。

5.將兩個模塊的網口，通過網線連接在一起。

6.模塊串口連接上電腦，打開USR-TCP232-Test軟件，通過該軟件來模擬兩個串口設備來進行通信。軟件點擊此處下載。串口號在電腦設備管理器里查看。

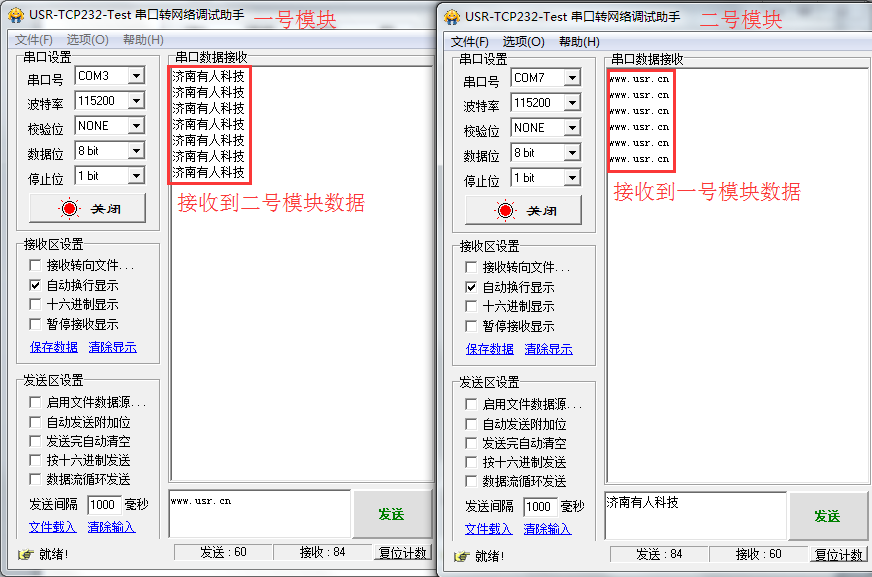

(1)通信效果
