一、資料下載

WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/560.html

WH-LTE-7S4 V2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/556.html

WH-LTE-7S4 V2 規格書官網下載鏈接：http://imbacareer.com.cn/Download/569.html

WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/570.html

WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/694.html

二、硬件連接

1、所需物品

WH-LTE-7S4 V2 產品 1臺

USR-7X-EVK V2.2 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。

電腦打開設置軟件。

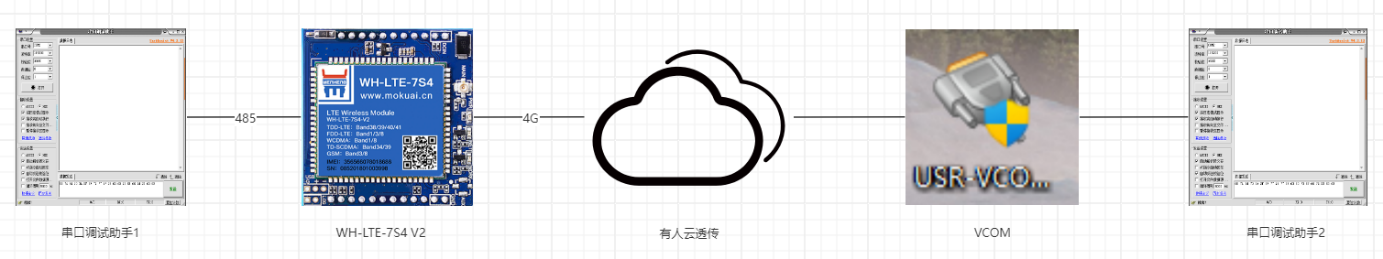

附圖 ：

三、產品參數設置

1、WH-LTE-7S4 V2對接有人云參數設置

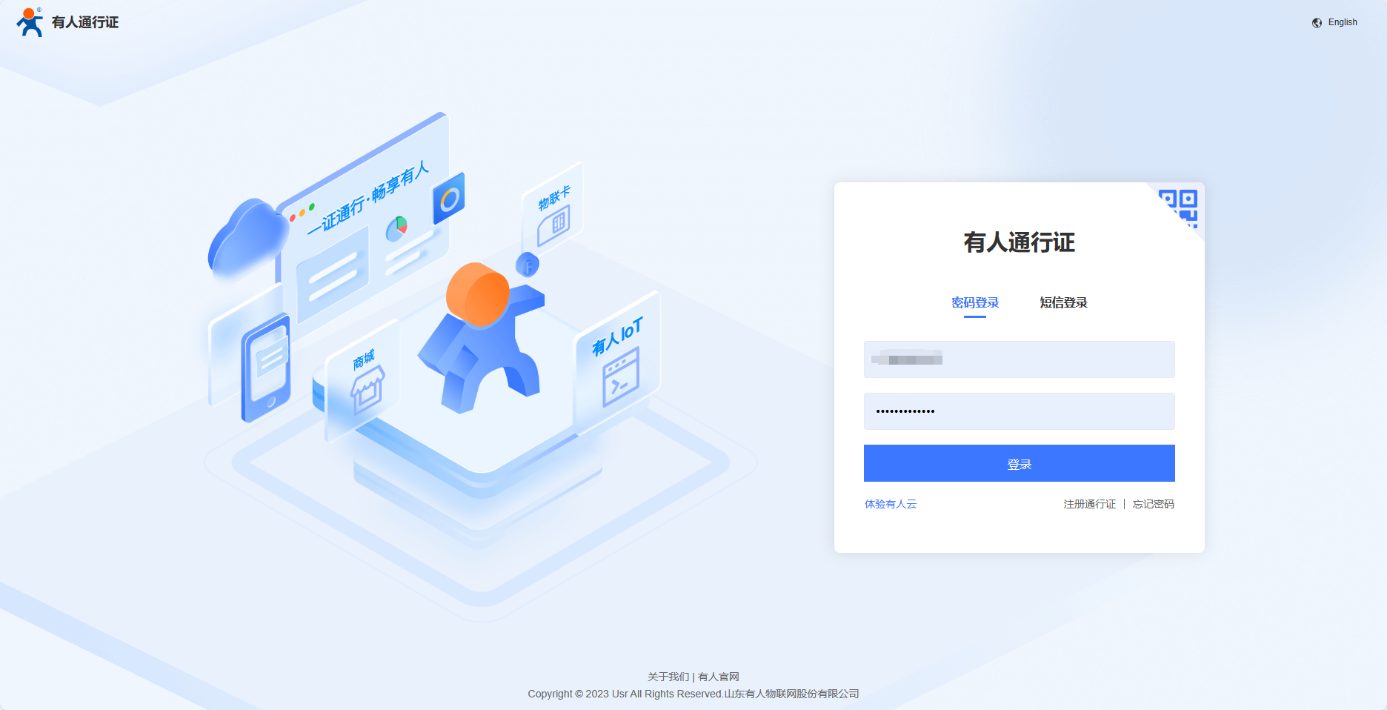

登錄有人云：https://account.usr.cn/#/login?logout=1

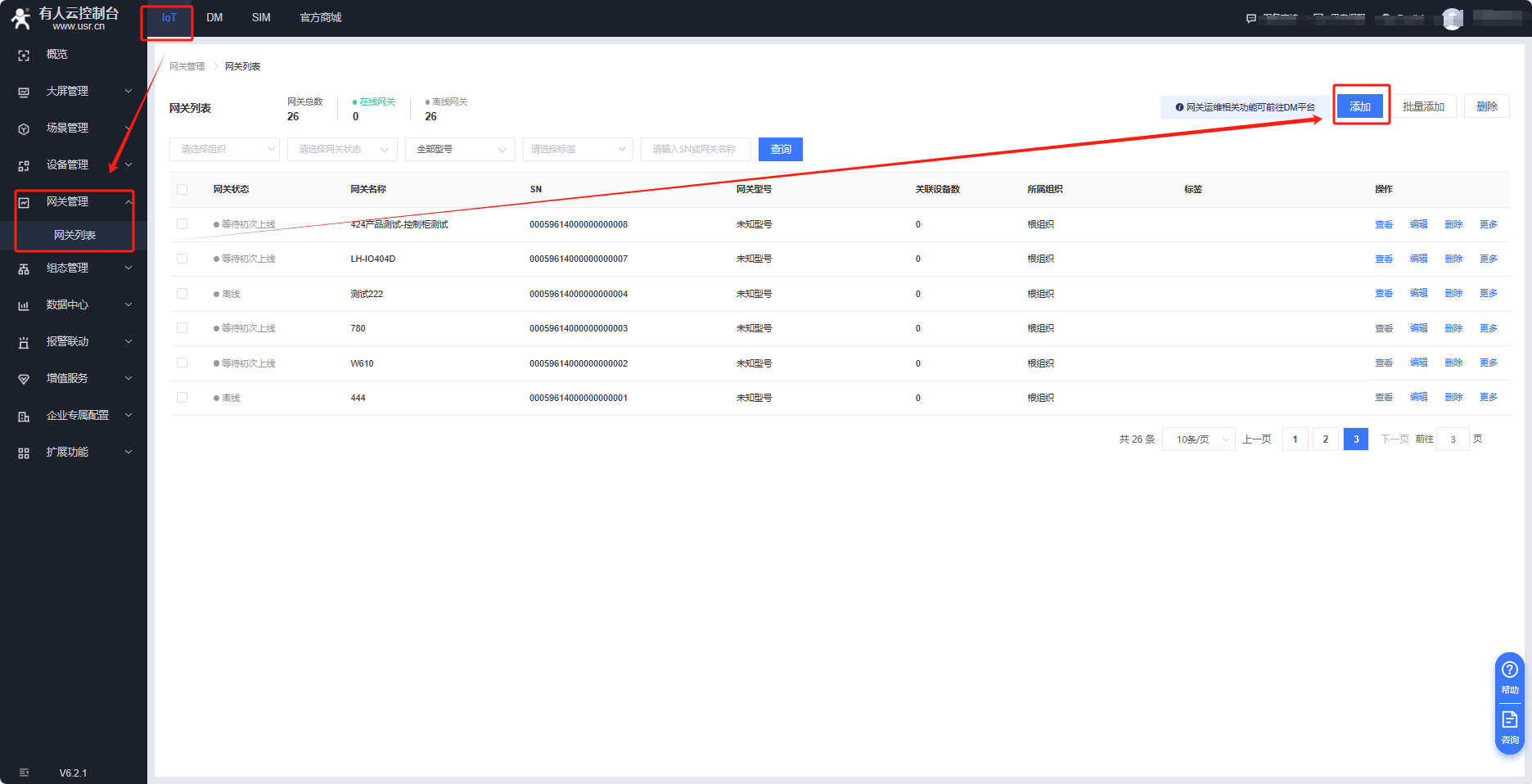

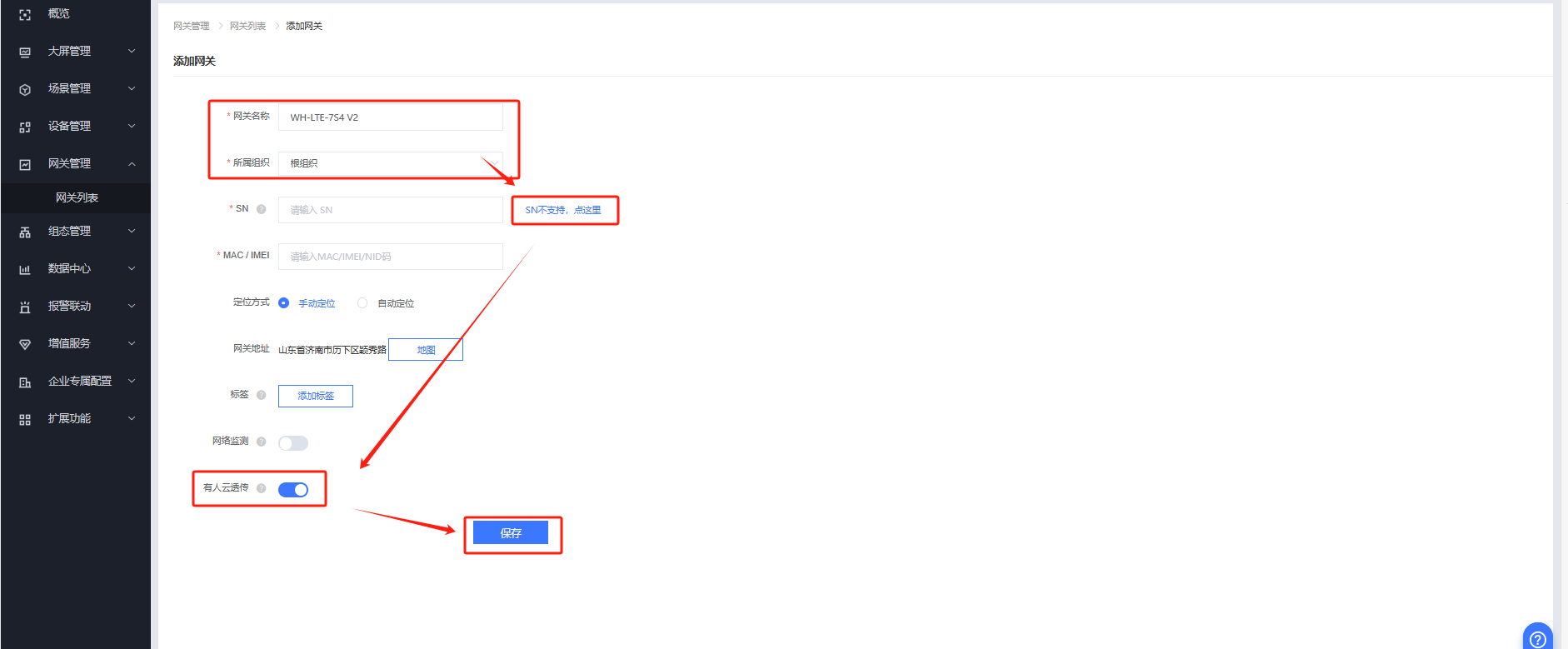

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：WH-LTE-7S4 V2

所屬組織：根組織
“SN不支持，點這里”

開啟有人云透?jìng)?/span>

保存。

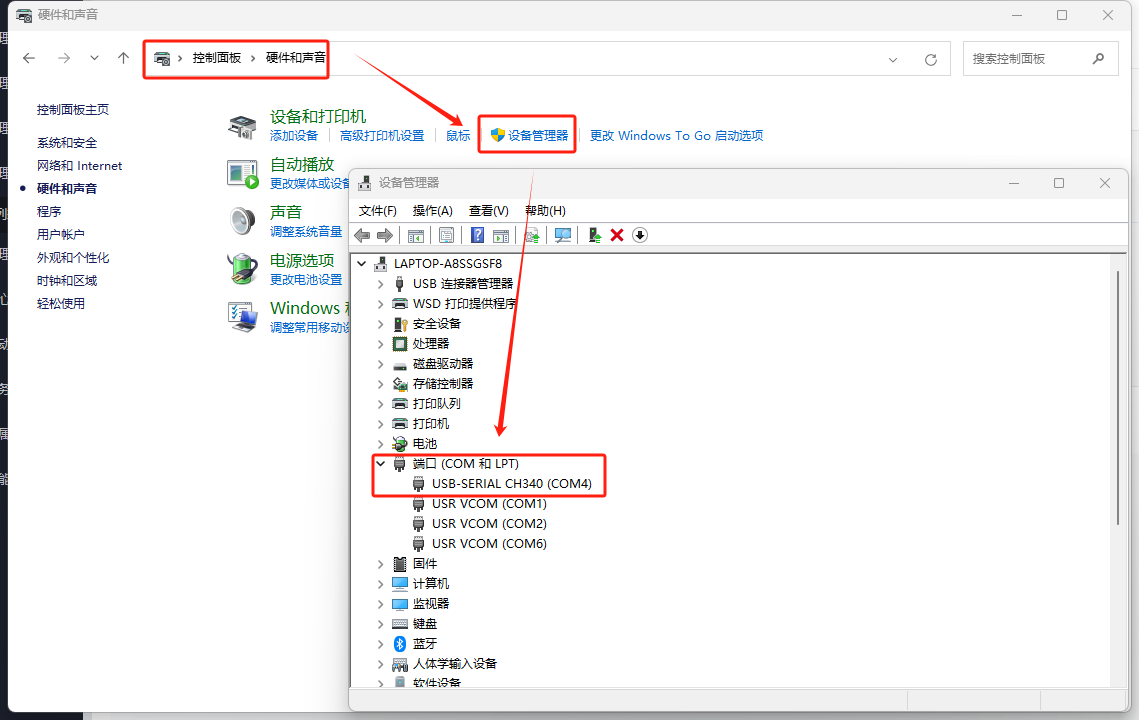

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口為COM4

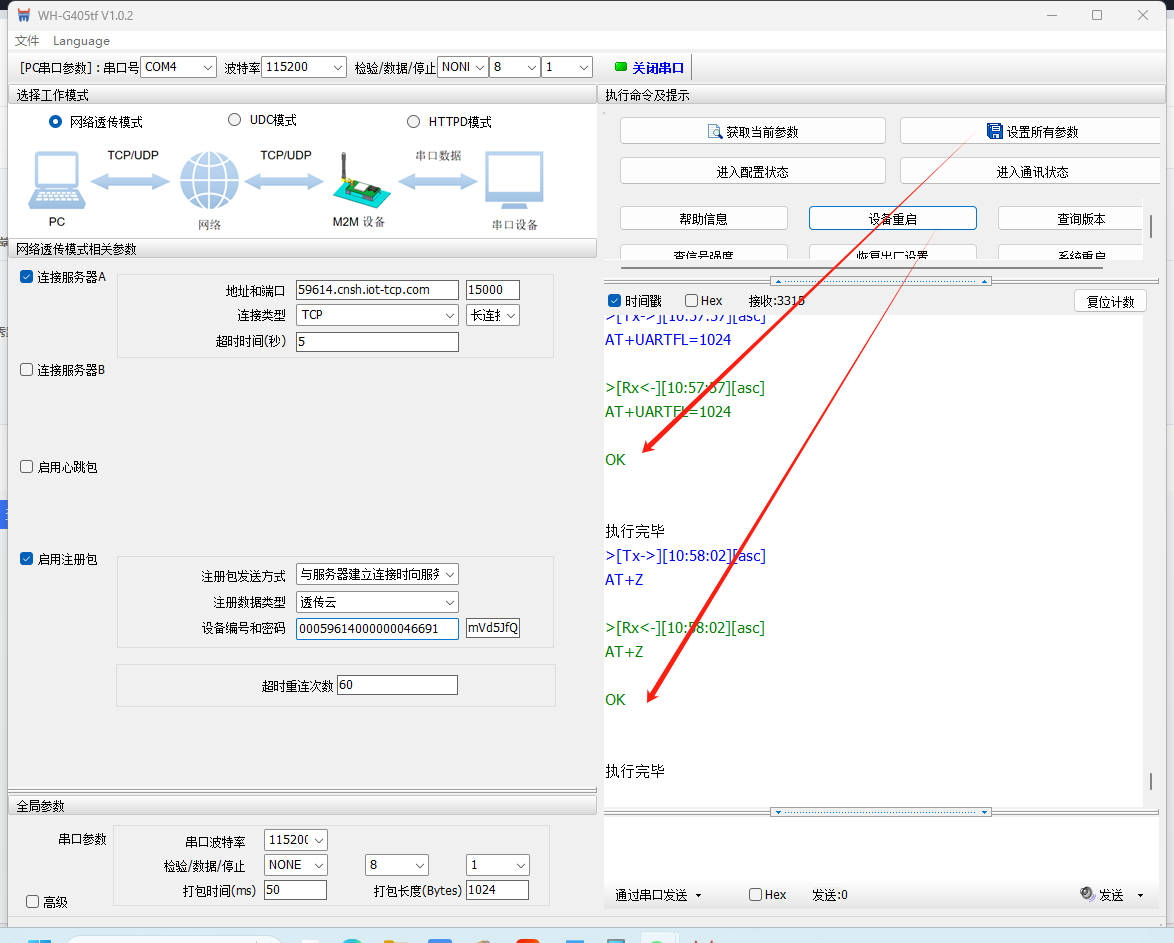

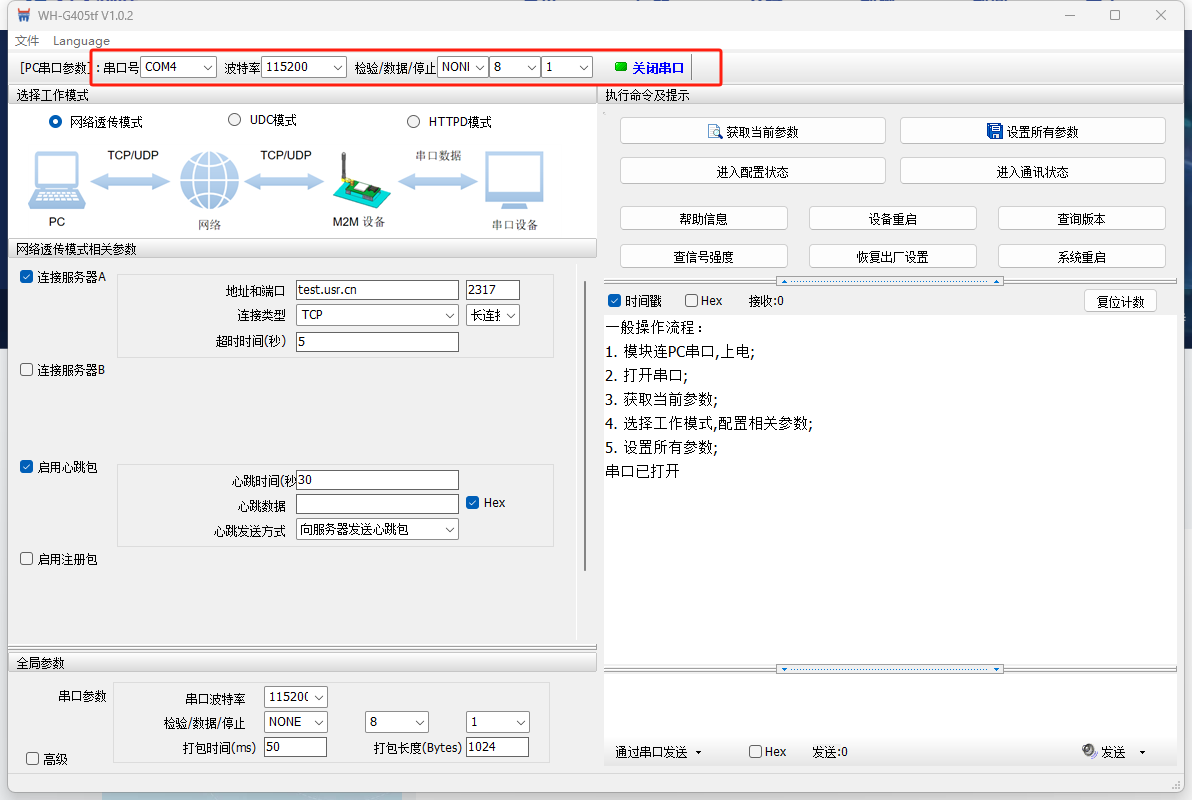

打開上位機軟件，選擇COM4口，出廠默認115200 NONE 8 1,打開串口。

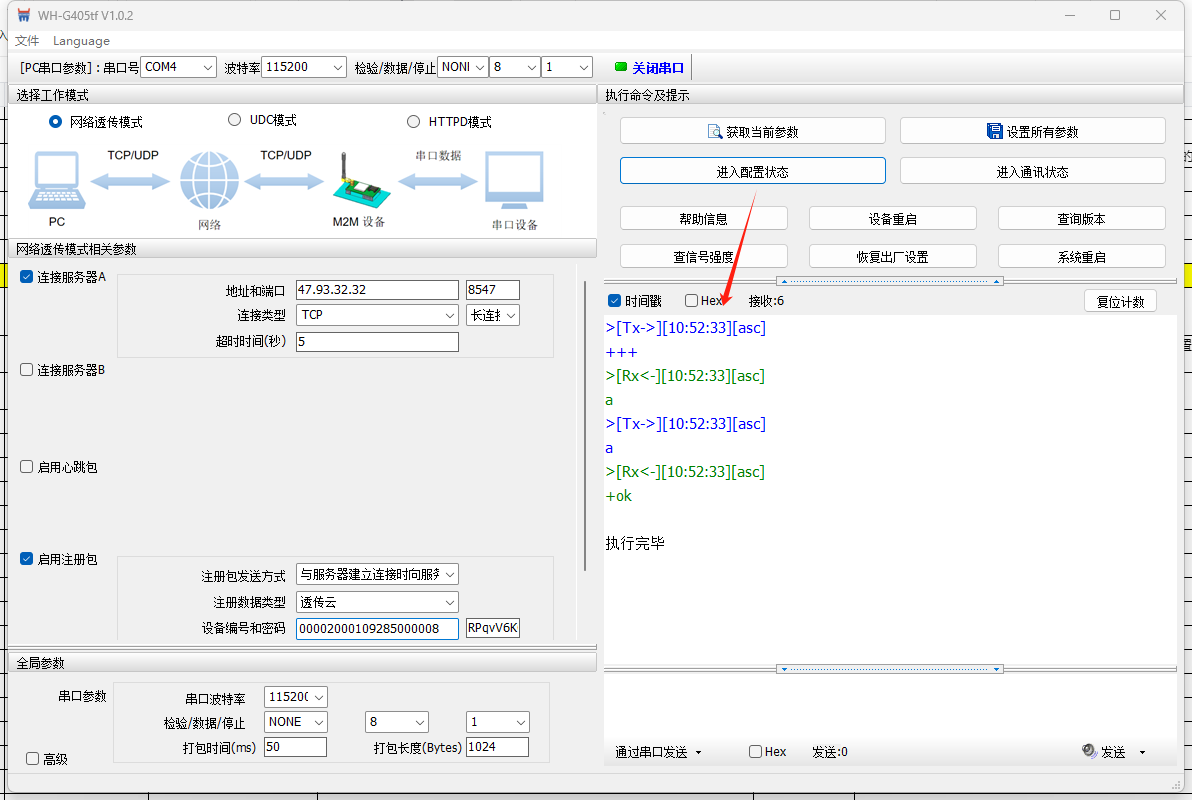

進入配置狀態

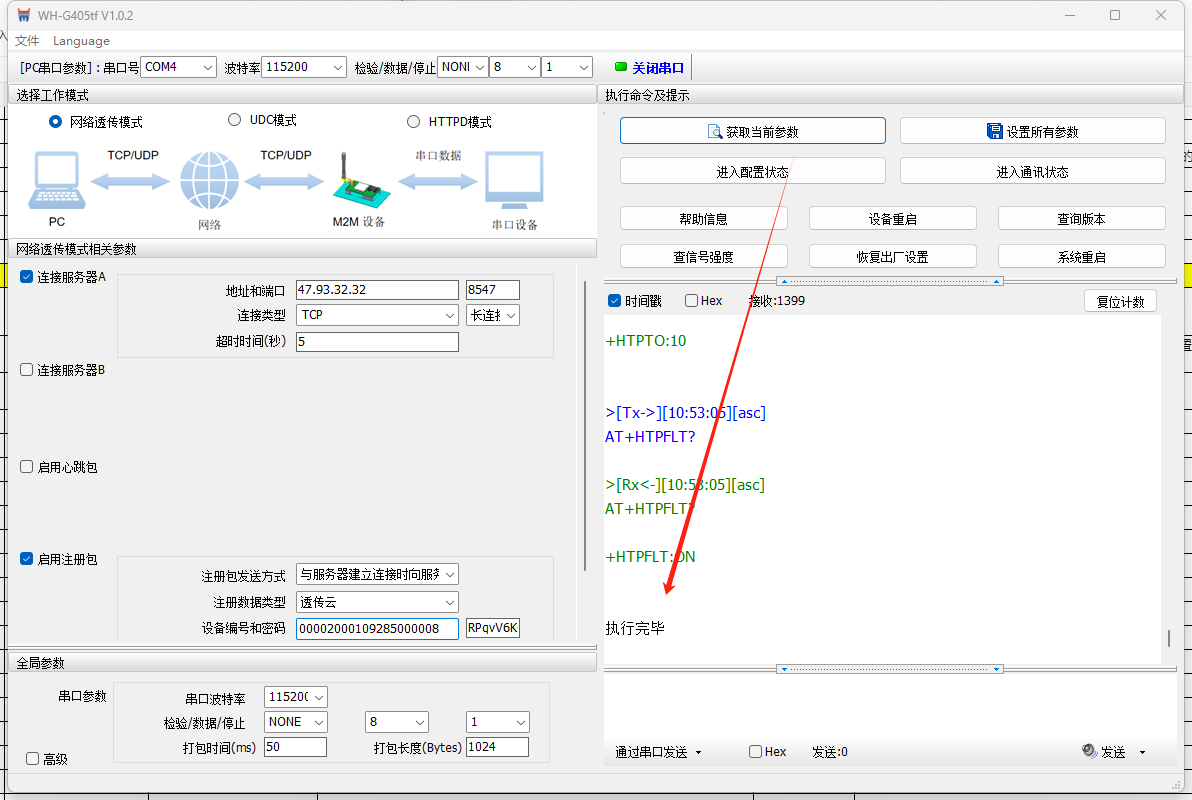

獲取當前參數

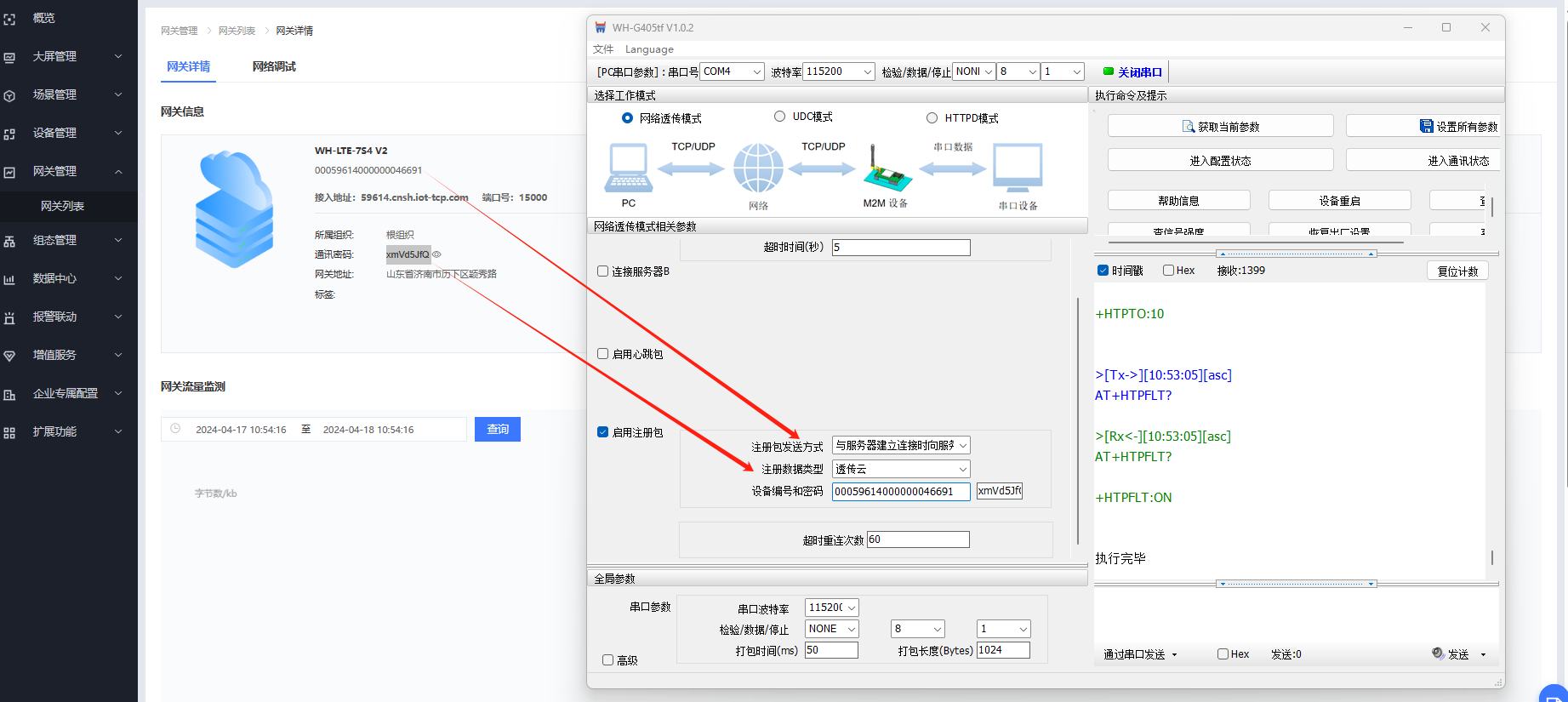

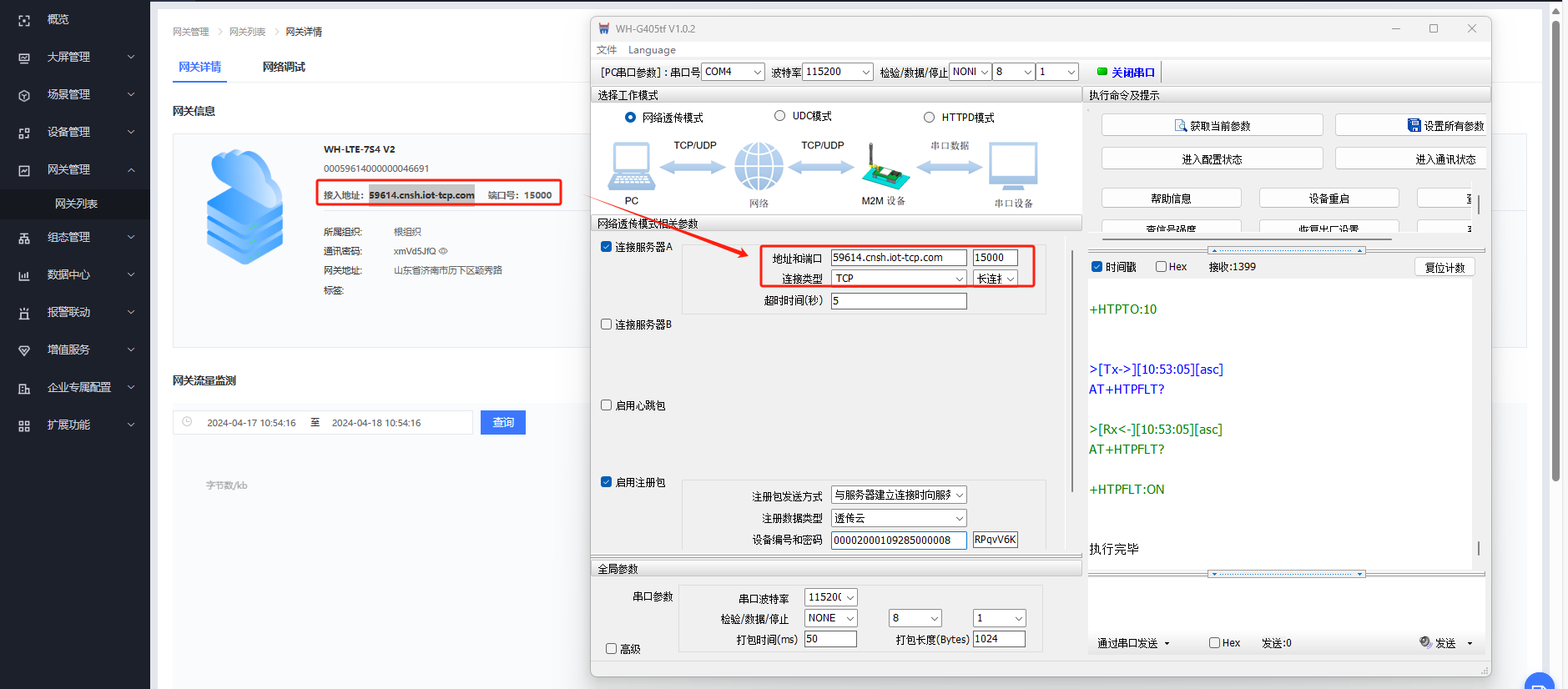

填入有人云給設備分配的接入地址和端口號

啟用注冊包，與服務器建立連接時向服務器發送一次，選擇透?jìng)髟?，填入有人云分配你的接入ID和密碼

設置所有參數

設備重啟

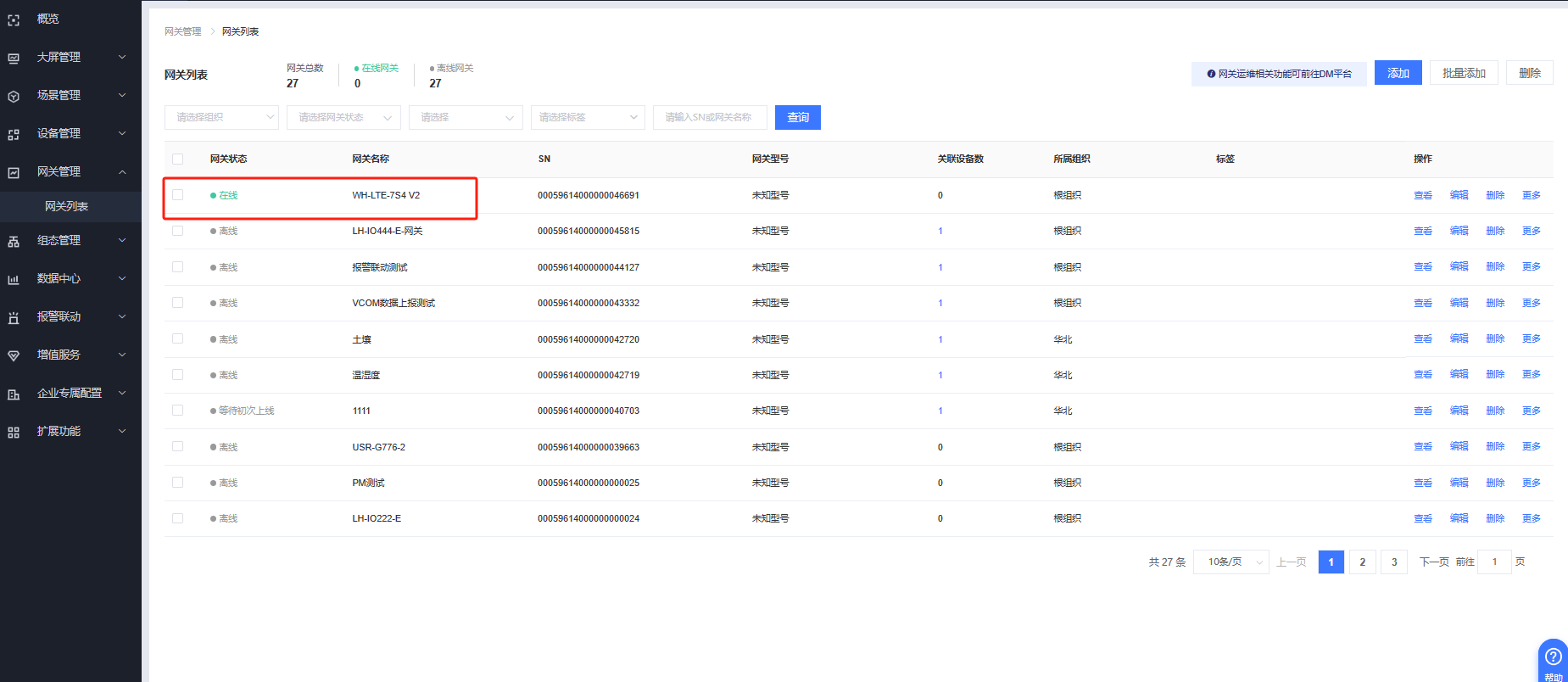

等待一會即可看到設備在有人云上線。

2、虛擬串口V3參數設置

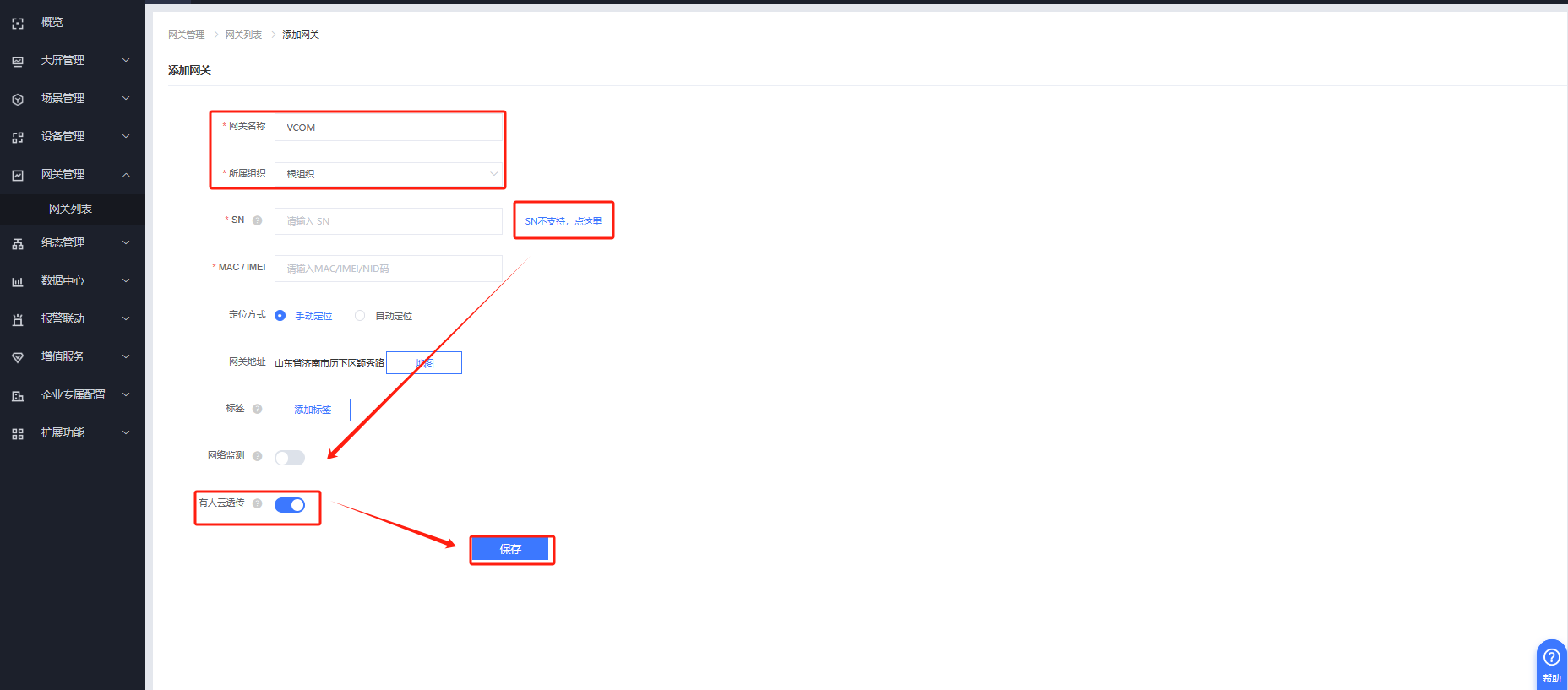

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：VCOM

所屬組織：根組織
“SN不支持，點這里”

開啟有人云透?jìng)?/span>

保存。

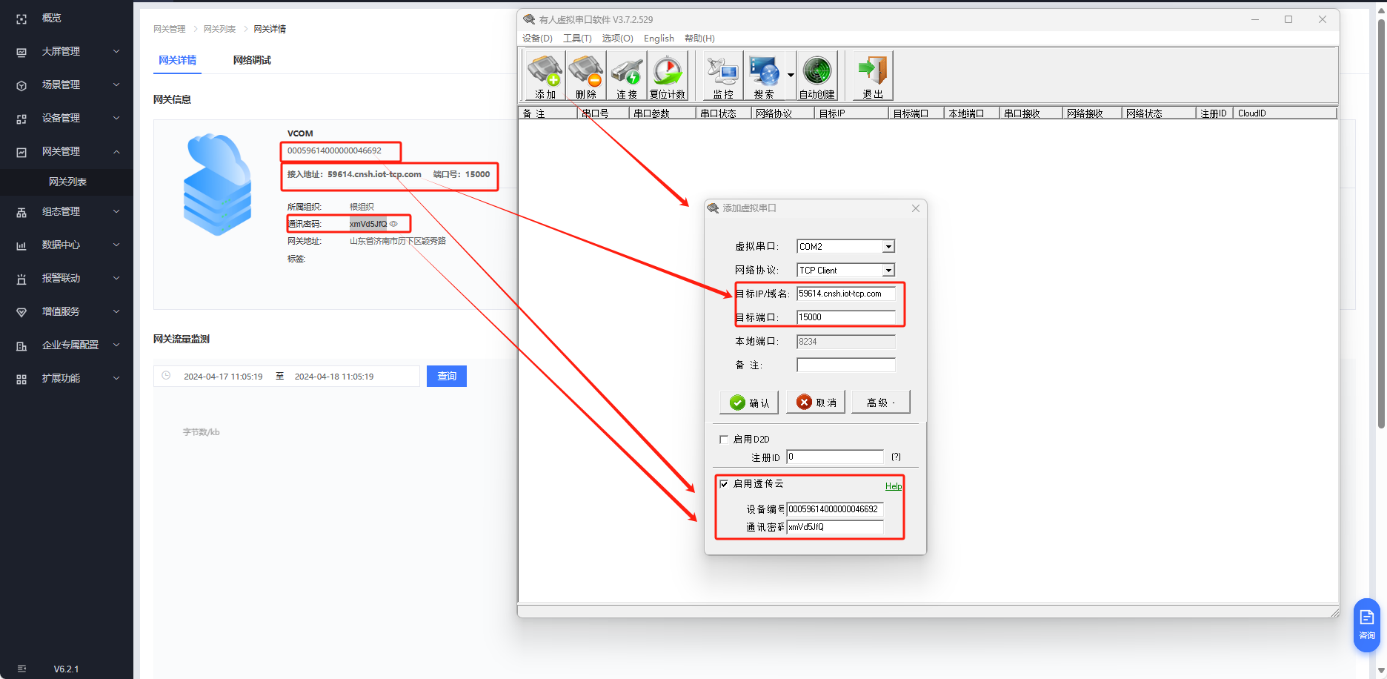

打開虛擬串口V3軟件，添加虛擬串口

虛擬串口：COM2

網絡協議：TCP Client

目標IP/域名：填入有人云分配的接入地址和端口號

高級選項---啟用透?jìng)髟?，填入有人云分配的設備編號和通訊密碼

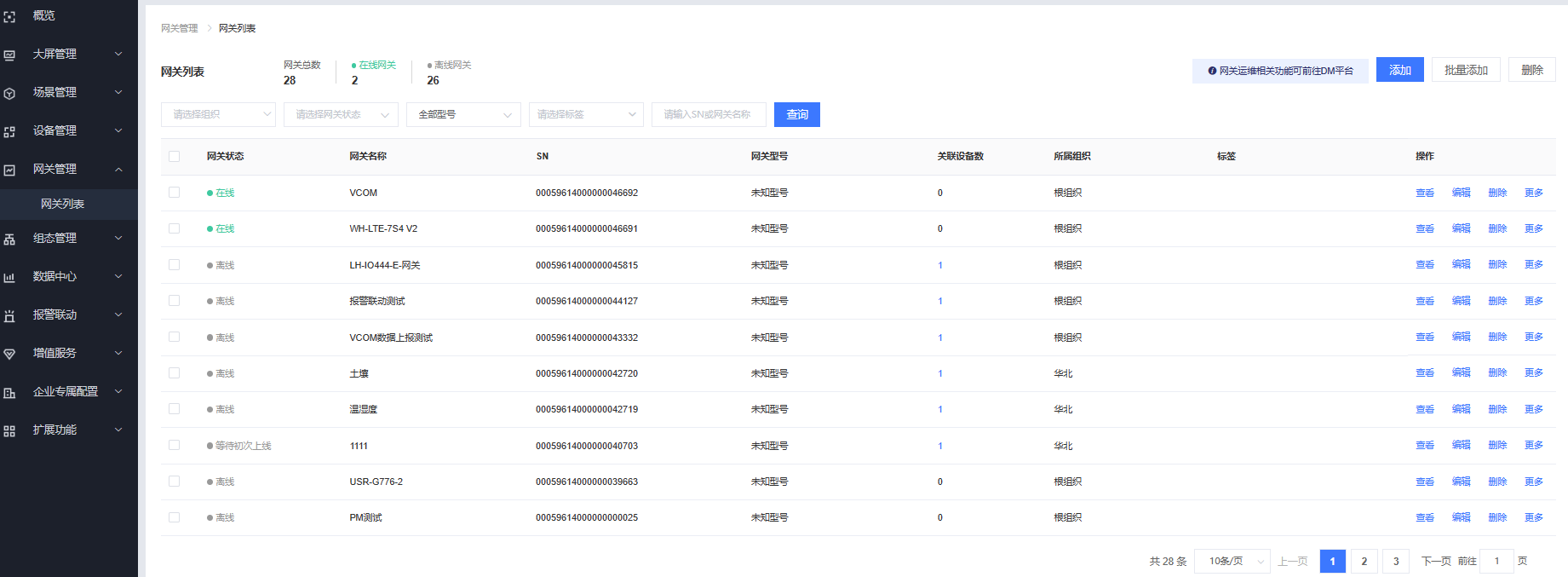

點擊確認，即可看到VCOM在有人云在線

3、有人云透?jìng)鹘M參數設置

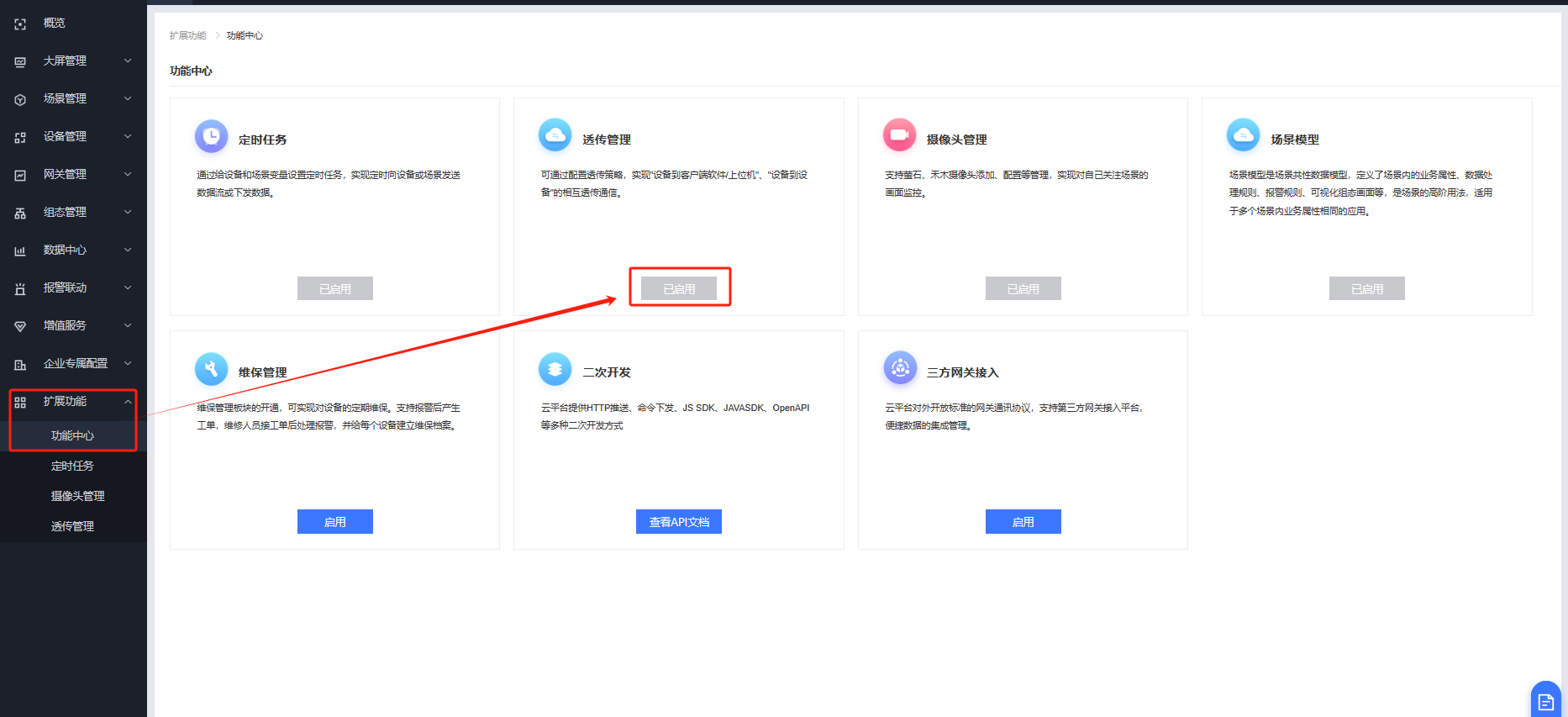

有人云IOT---擴展功能---功能中心---啟用透?jìng)鞴芾怼?/span>

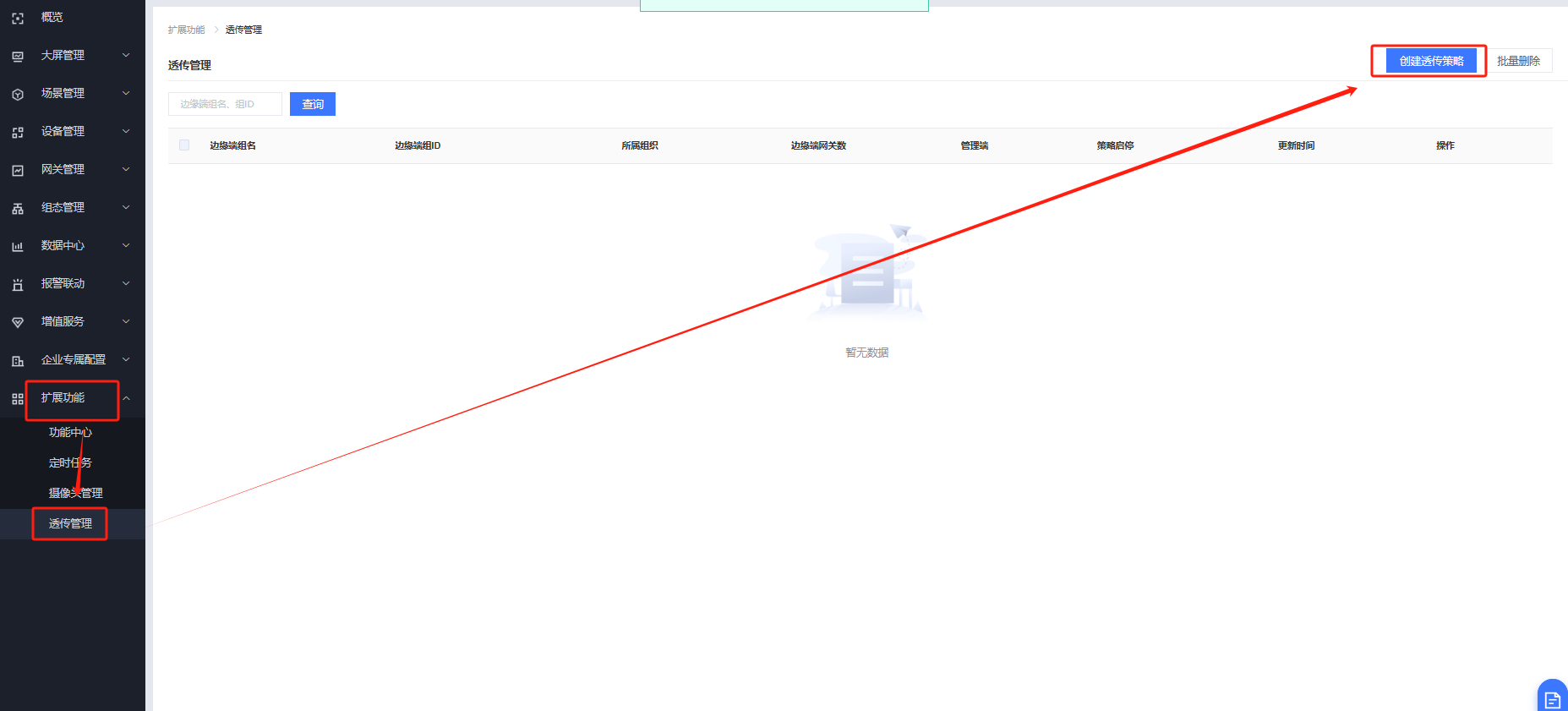

有人云IOT---擴展功能---透?jìng)鞴芾?--創建透?jìng)鞑呗浴?/span>

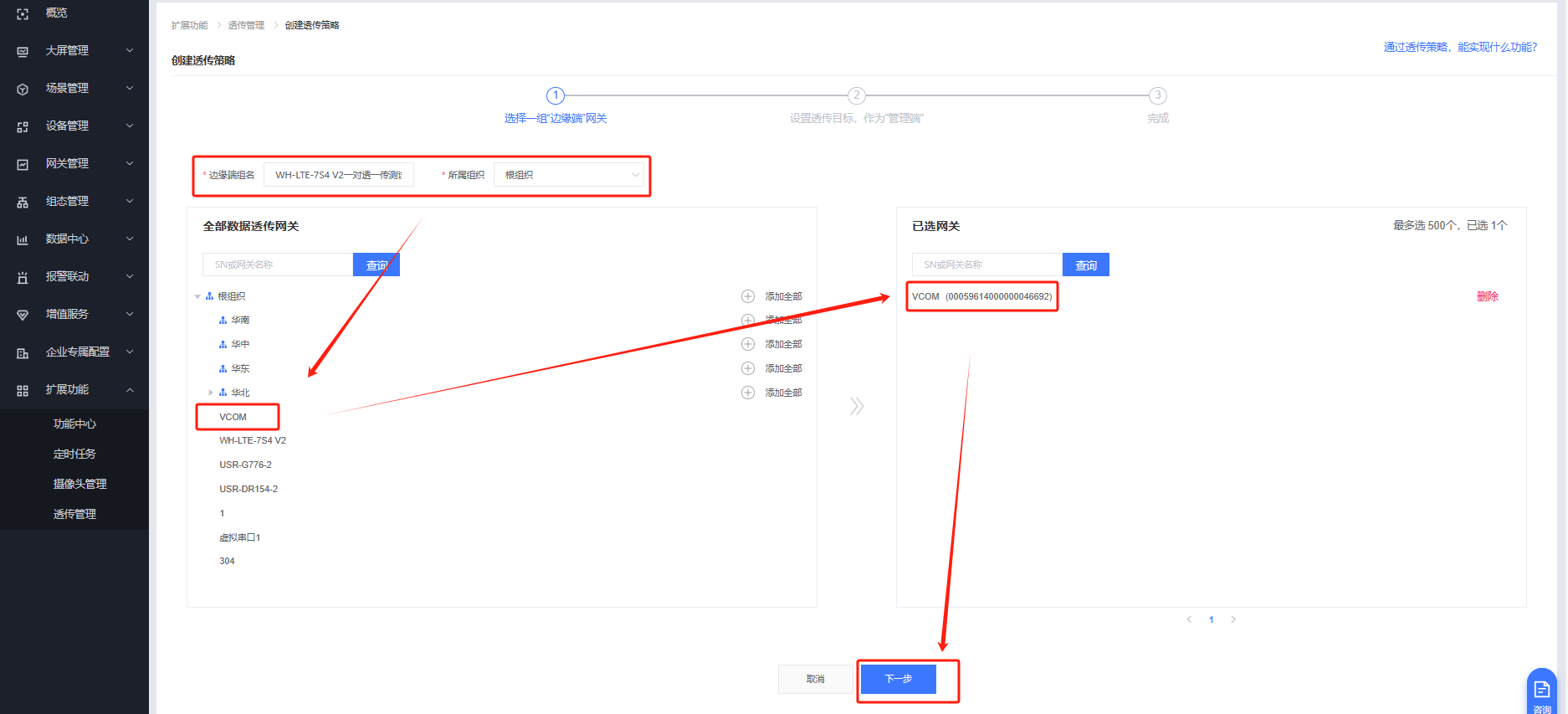

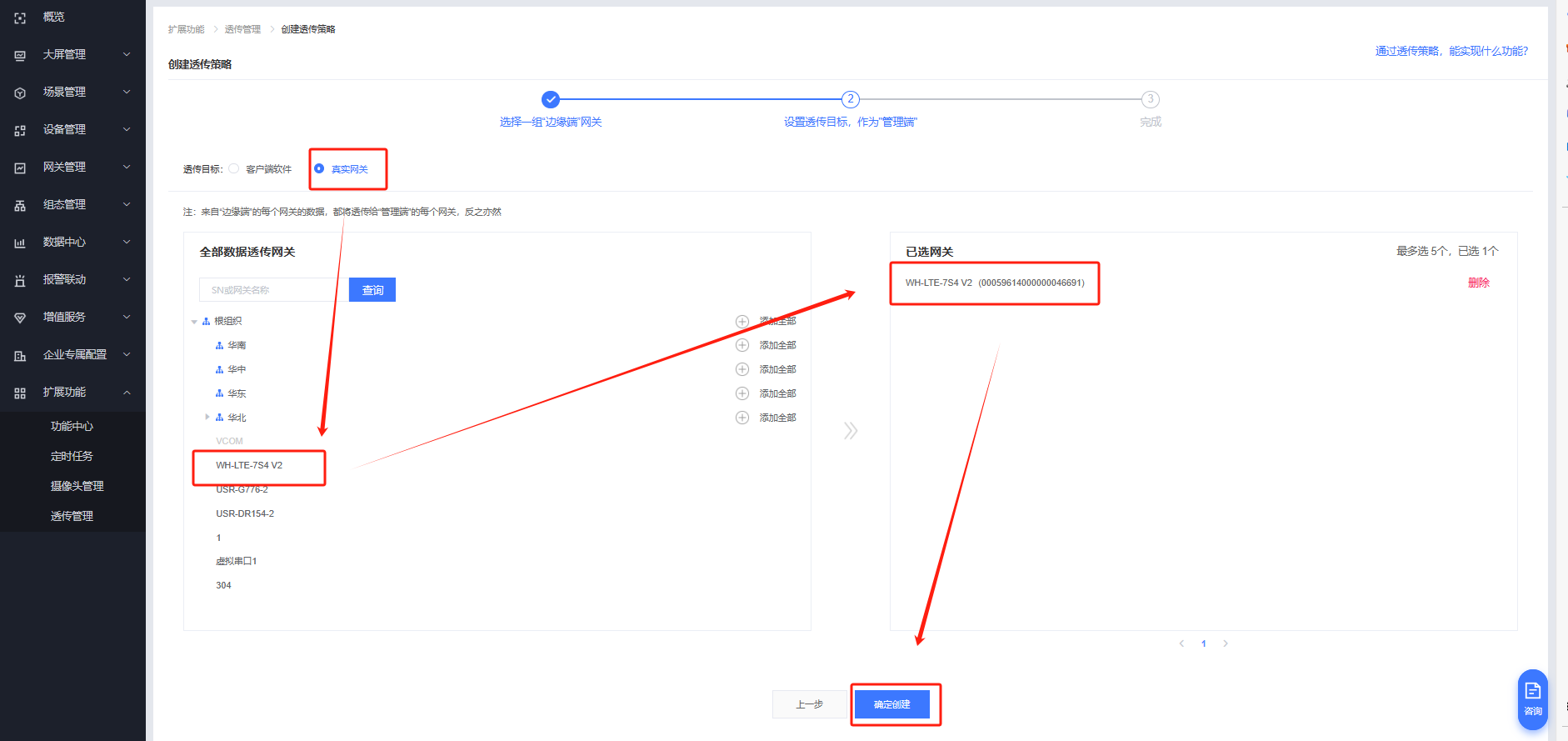

命名WH-LTE-7S4 V2一對透一傳測試，所屬組織根組織，選擇VCOM，下一步。

真實網關，選擇WH-LTE-7S4 V2，點擊確定創建。

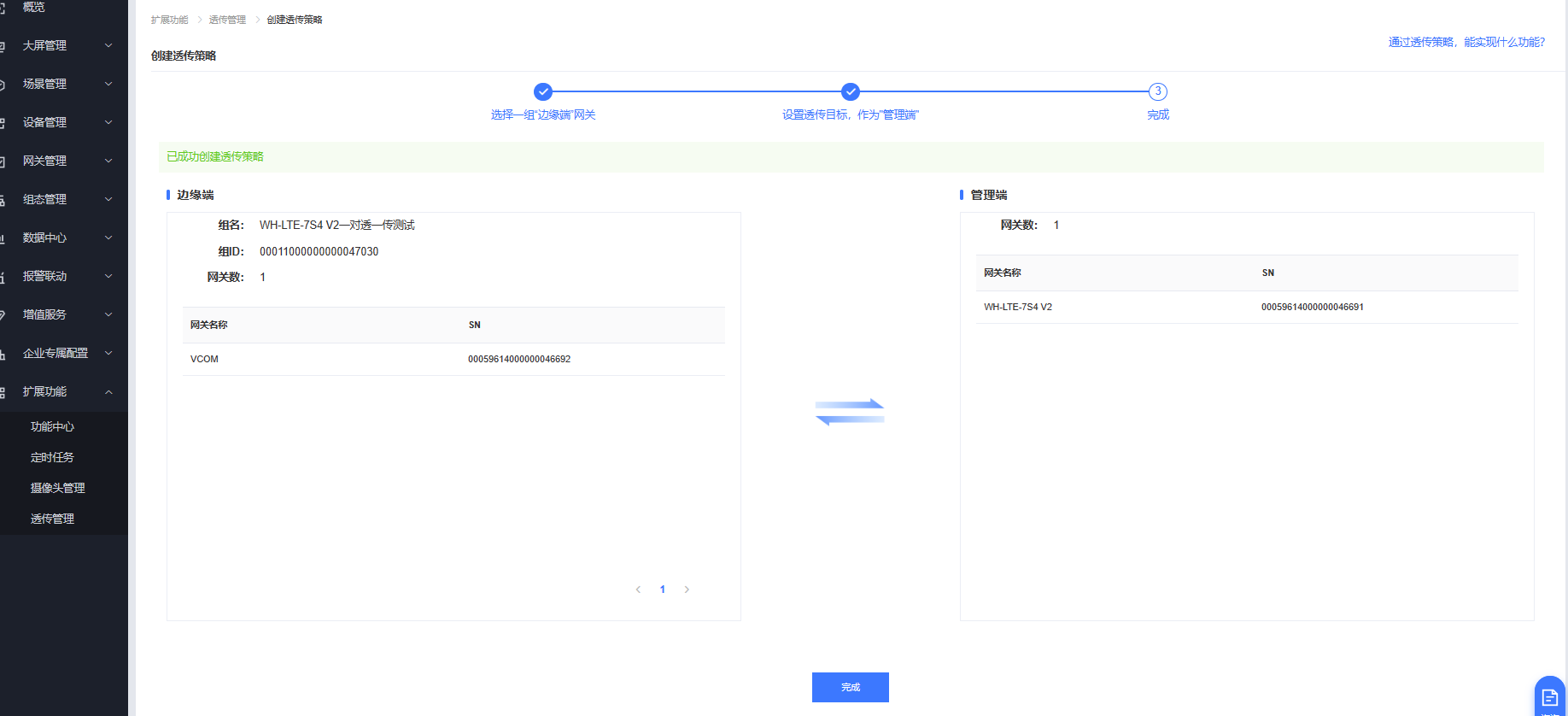

透?jìng)鞑呗詣?chuàng)建成功。

四、功能調試

1、功能調試

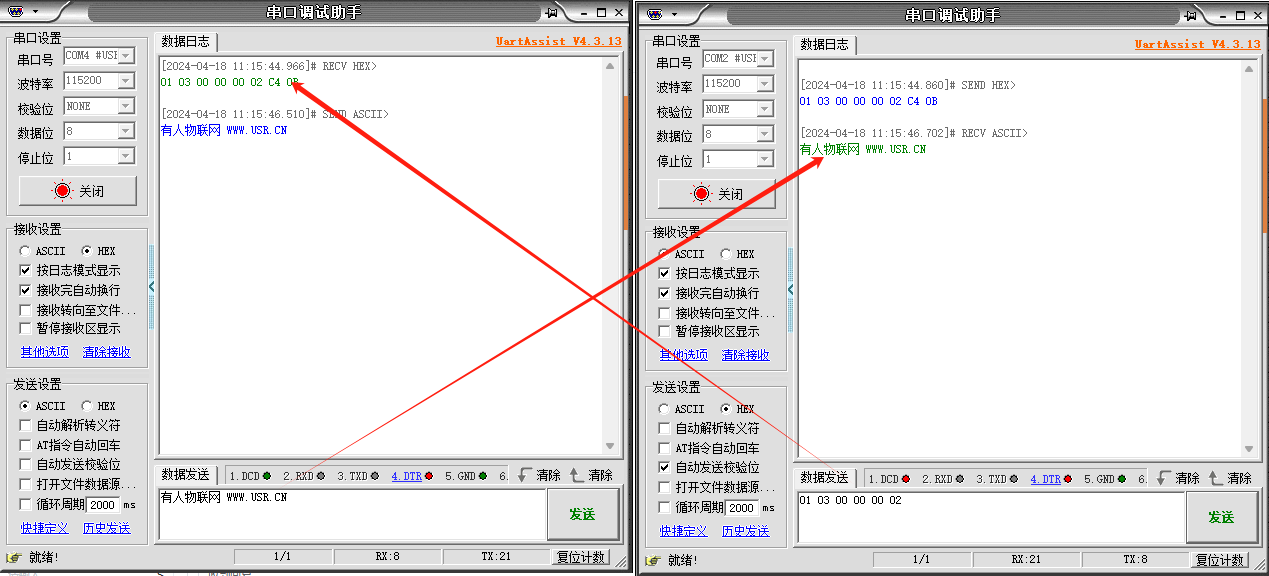

打開兩個串口調試助手，分別引用虛擬串口和轉換器的COM口，進行數據交互測試

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-17

審核人：尹叢欣 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
