一、資料下載

WH-LTE-7S0 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接：http://imbacareer.com.cn/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1355.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S0底板的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。

電腦打開設置軟件。

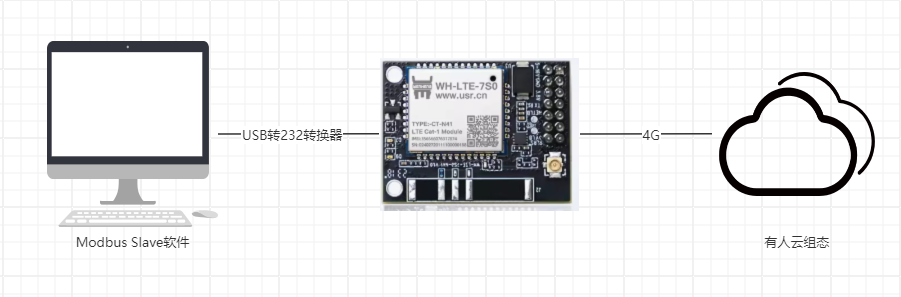

附圖：

三、產品參數設置

1、WH-LTE-7S0對接有人云參數設置

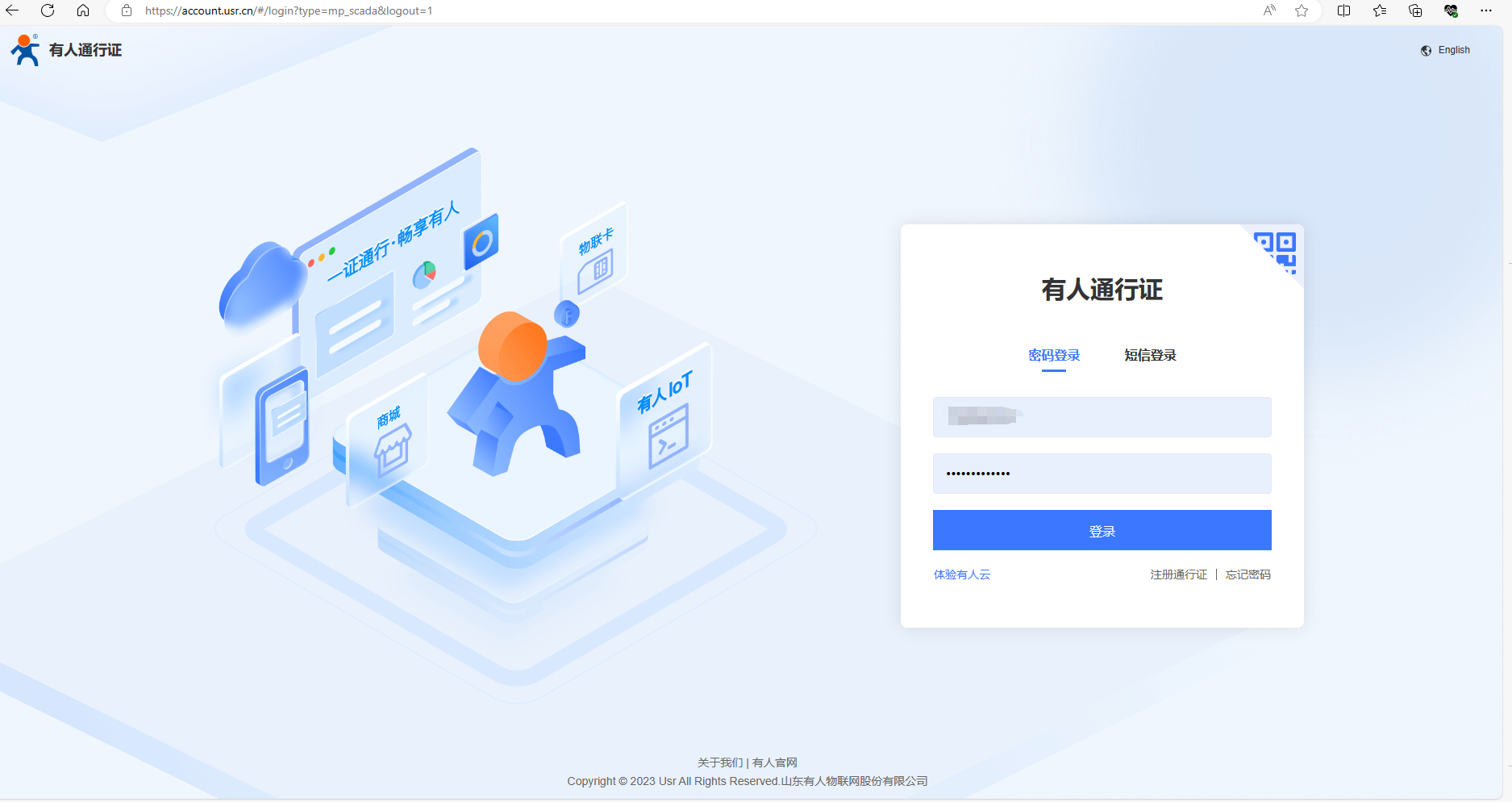

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

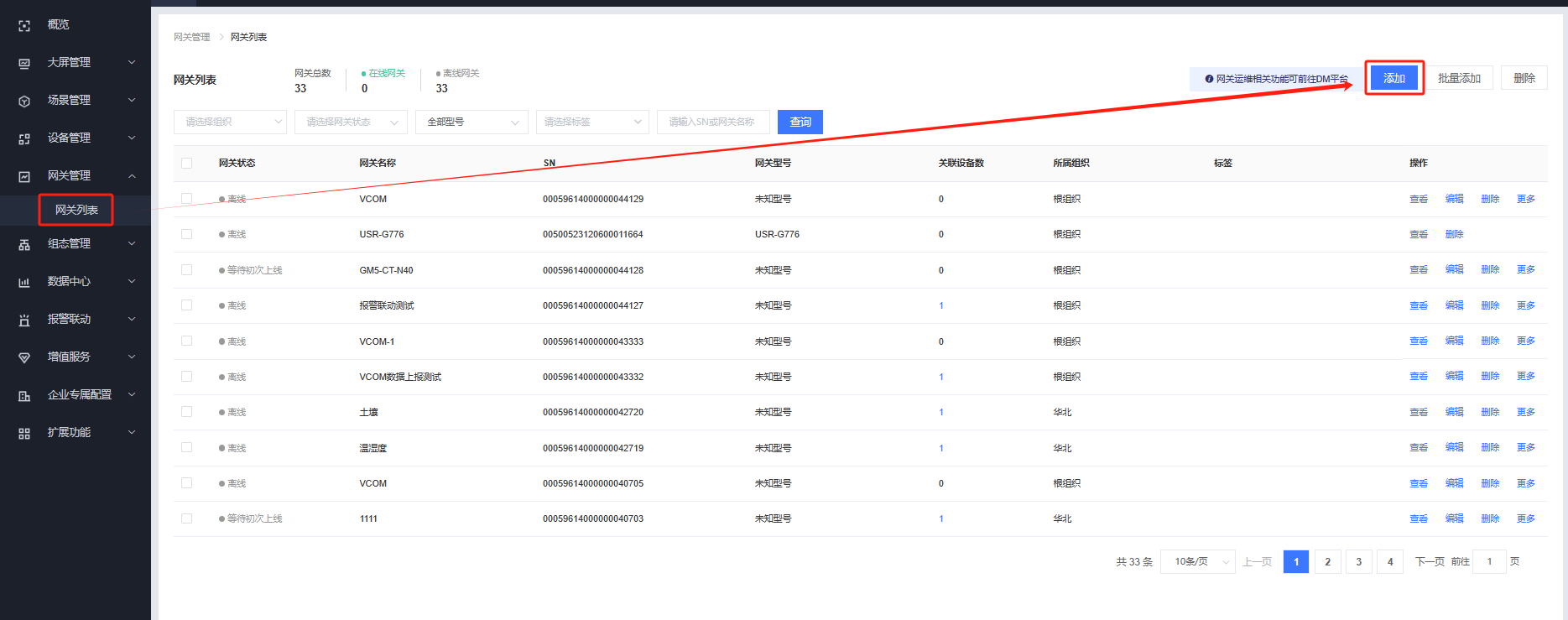

網關管理---網關列表---添加

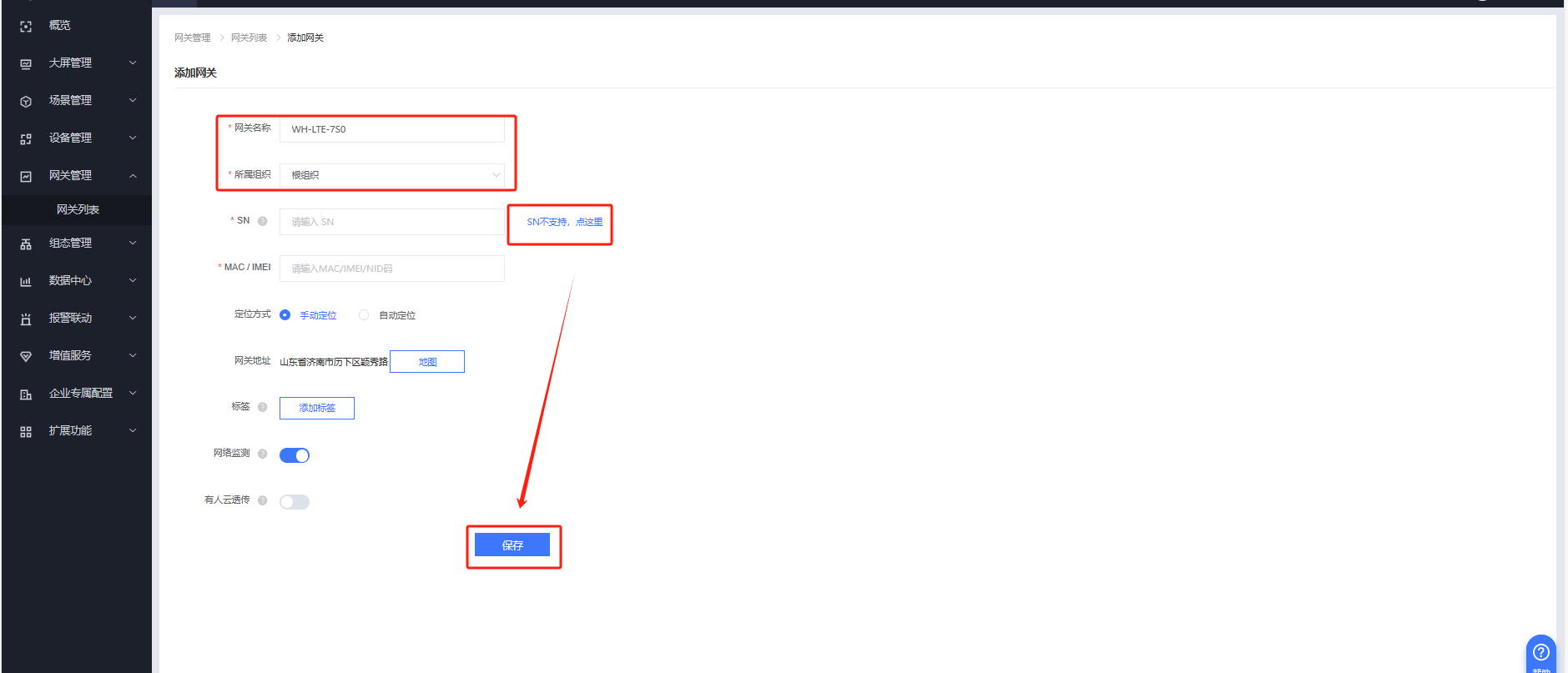

填入網關名稱---選擇根組織，選擇“SN不支持，點這里” 點擊保存。

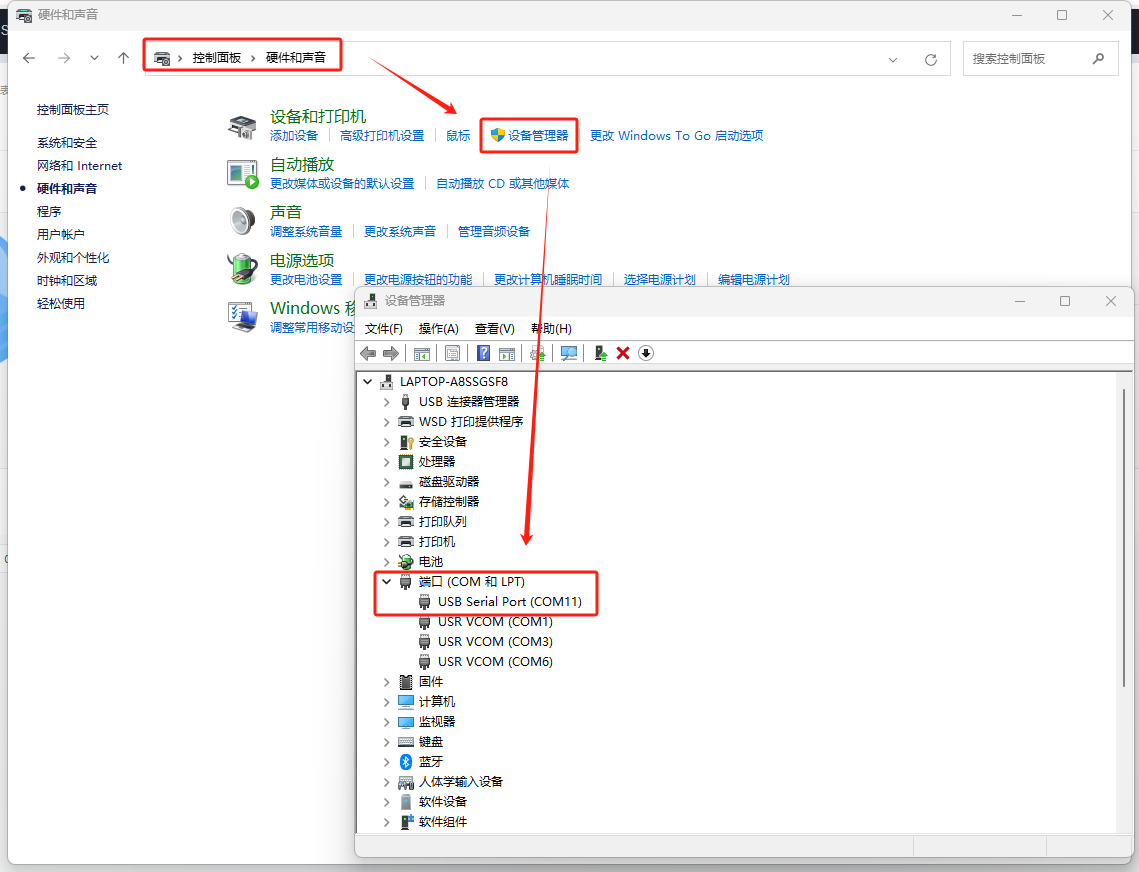

打開電腦控制控制面板---硬件和聲音---設備管理器---COM和LPT，確認COM口為COM11。

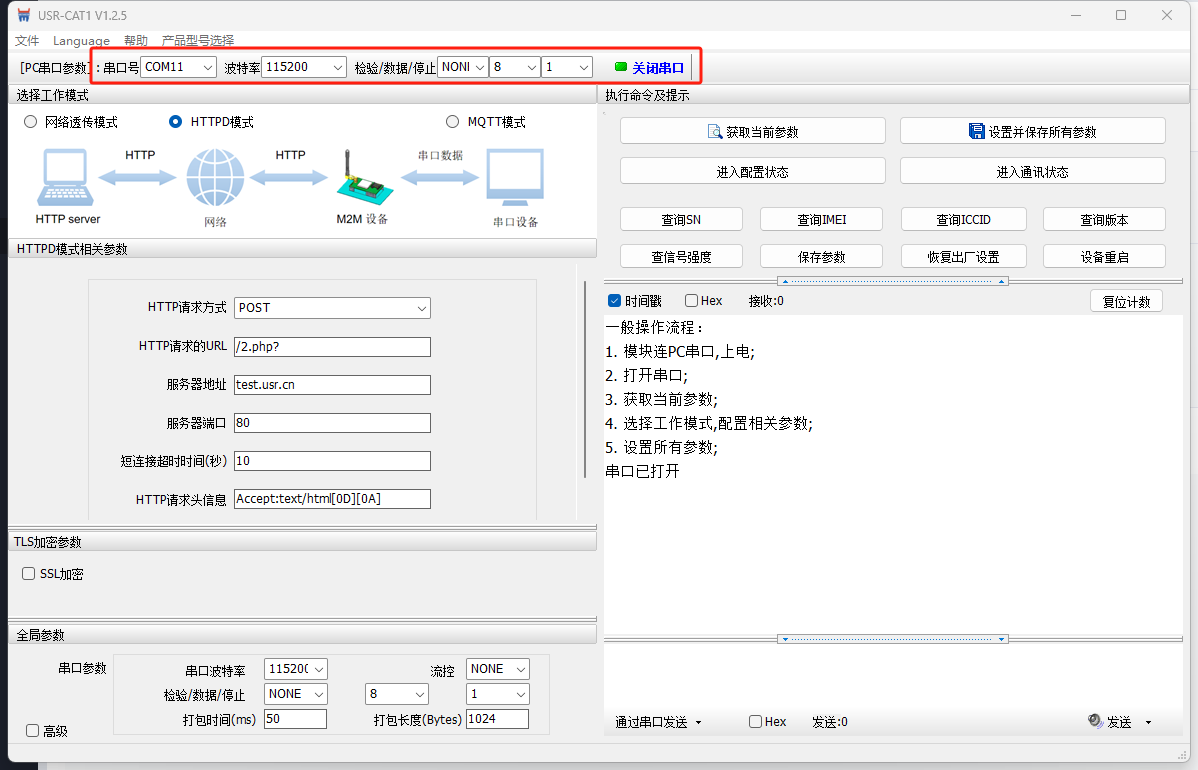

打開WH-LTE-7S0上位機軟件，選擇COM11,115200 NONE 8 1，打開串口。

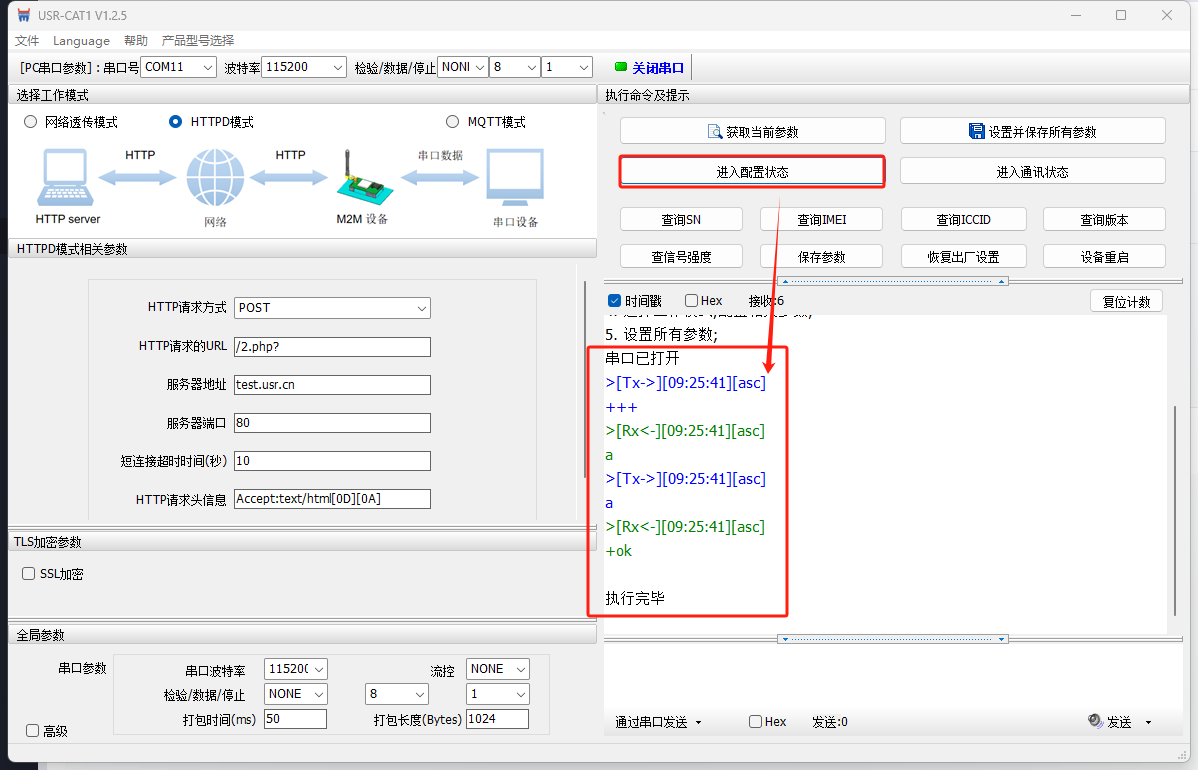

點擊進入配置狀態

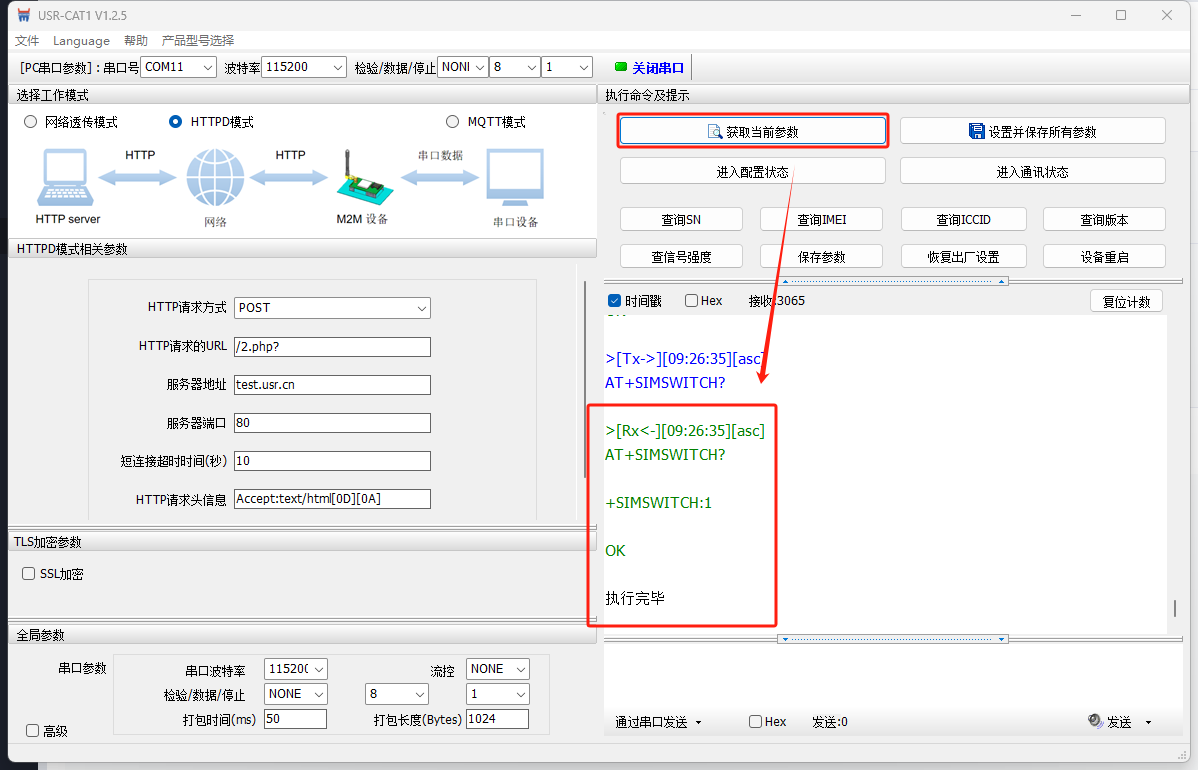

獲取當前參數

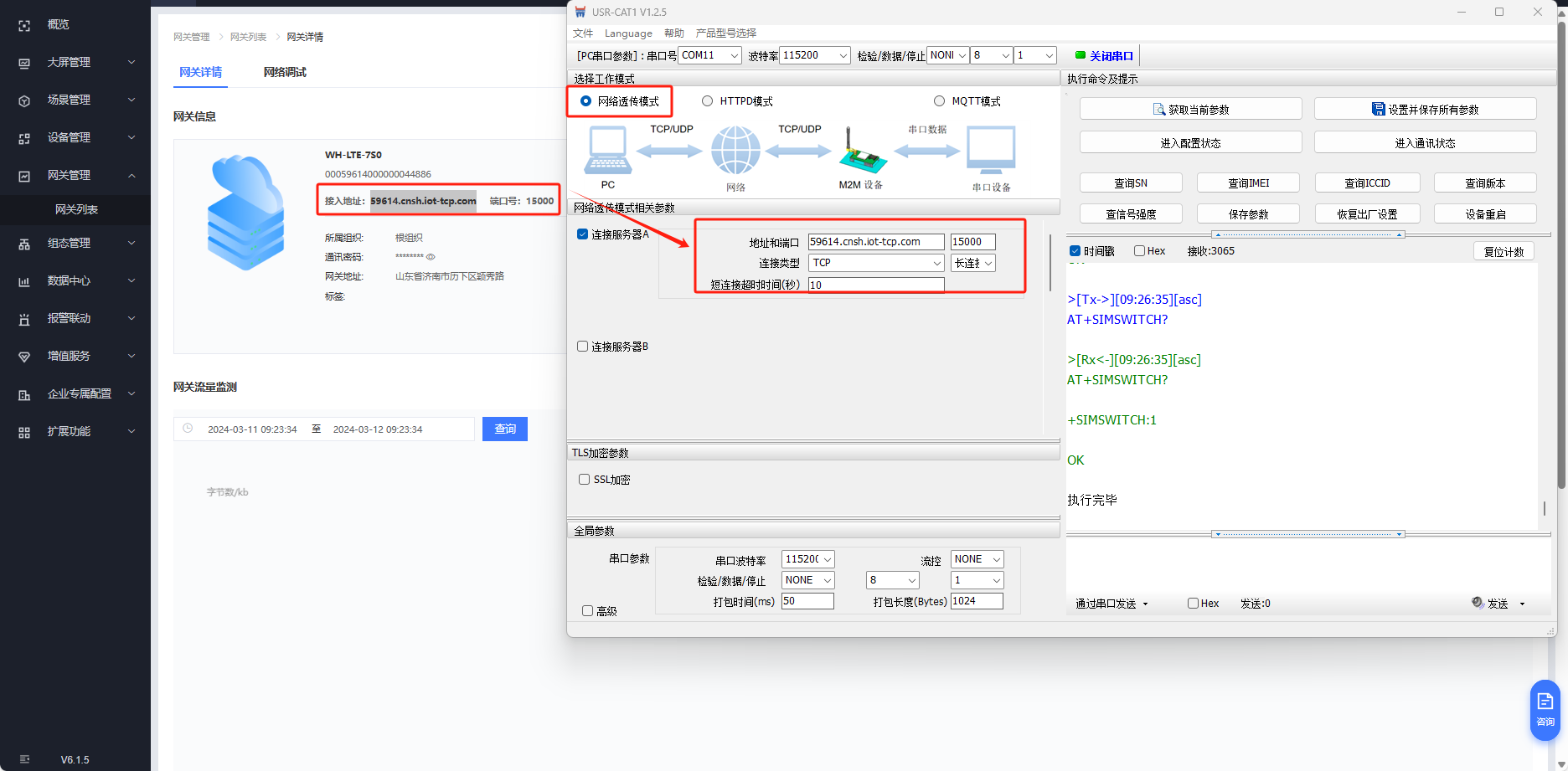

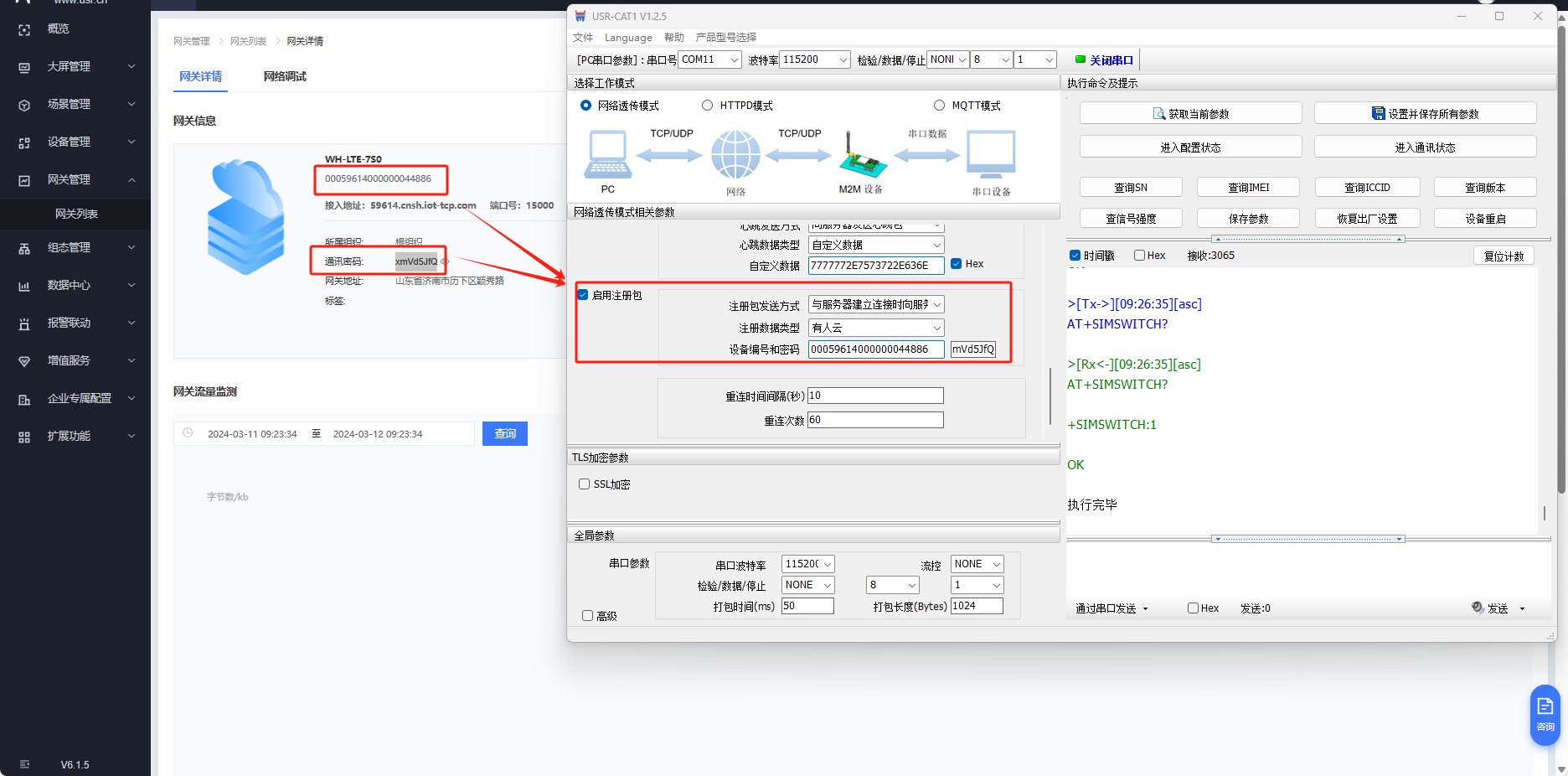

網關管理---網關列表，點擊網關名字，將有人云分配的接入地址和ID密碼填入WH-LTE-7S0中。

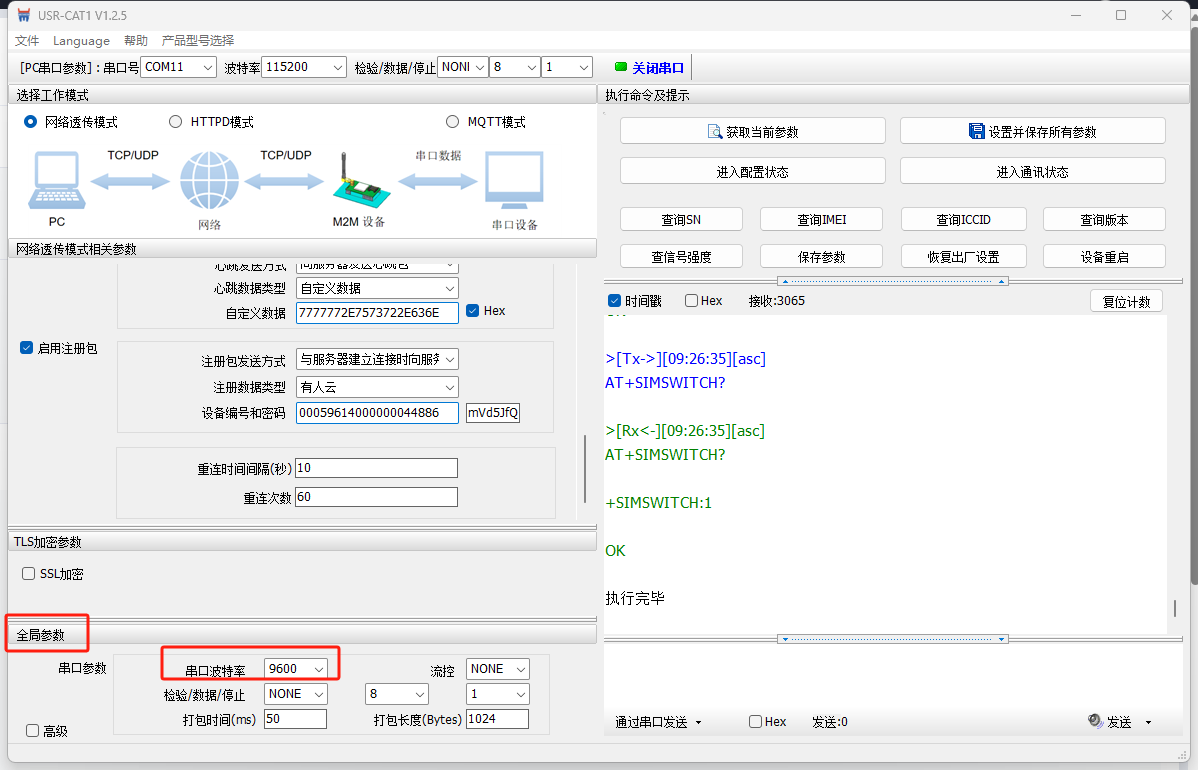

全局參數，串口波特率改為9600（可不改，根據用戶從機實際情況確定，此例為修改串口參數示例）

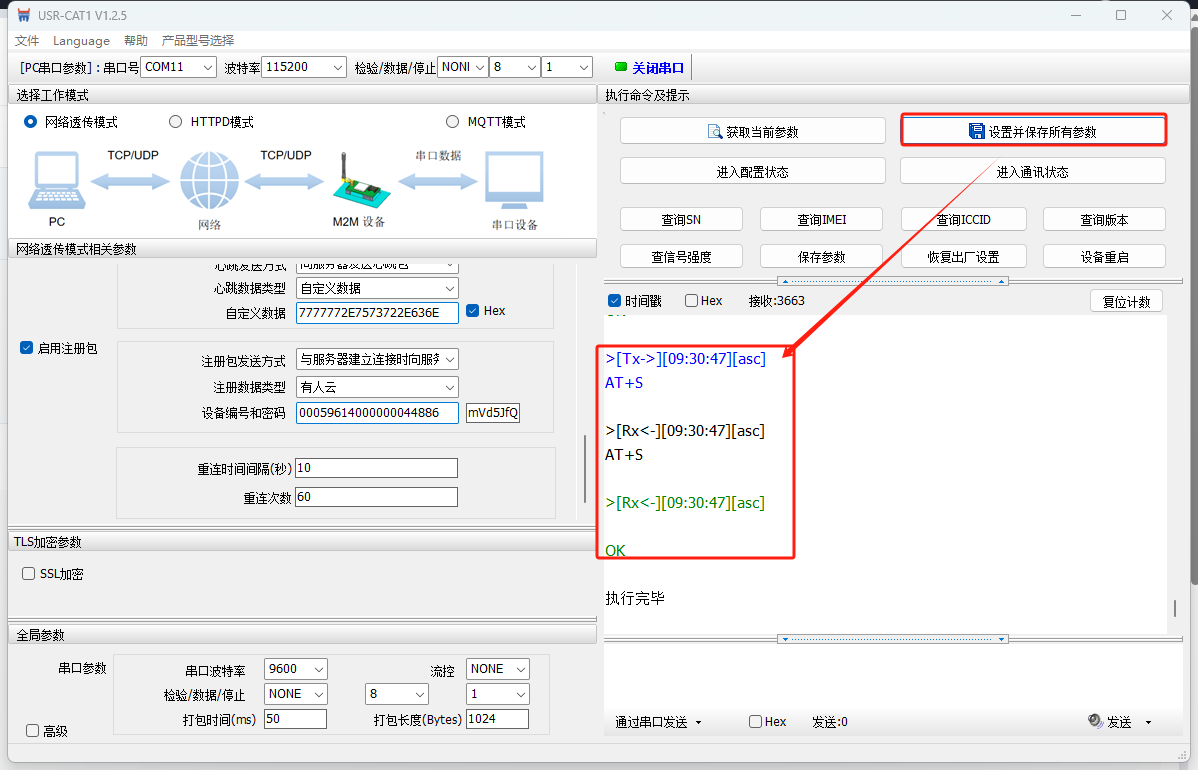

設置并保存所有參數

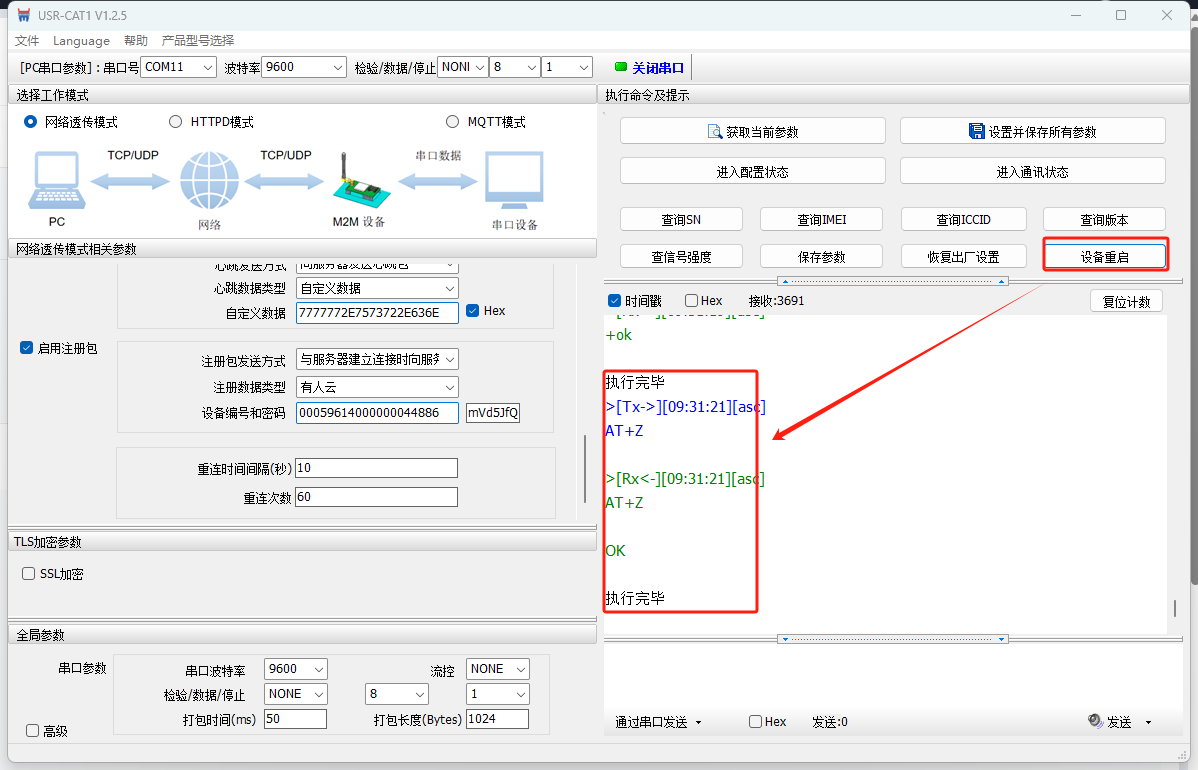

設備重啟

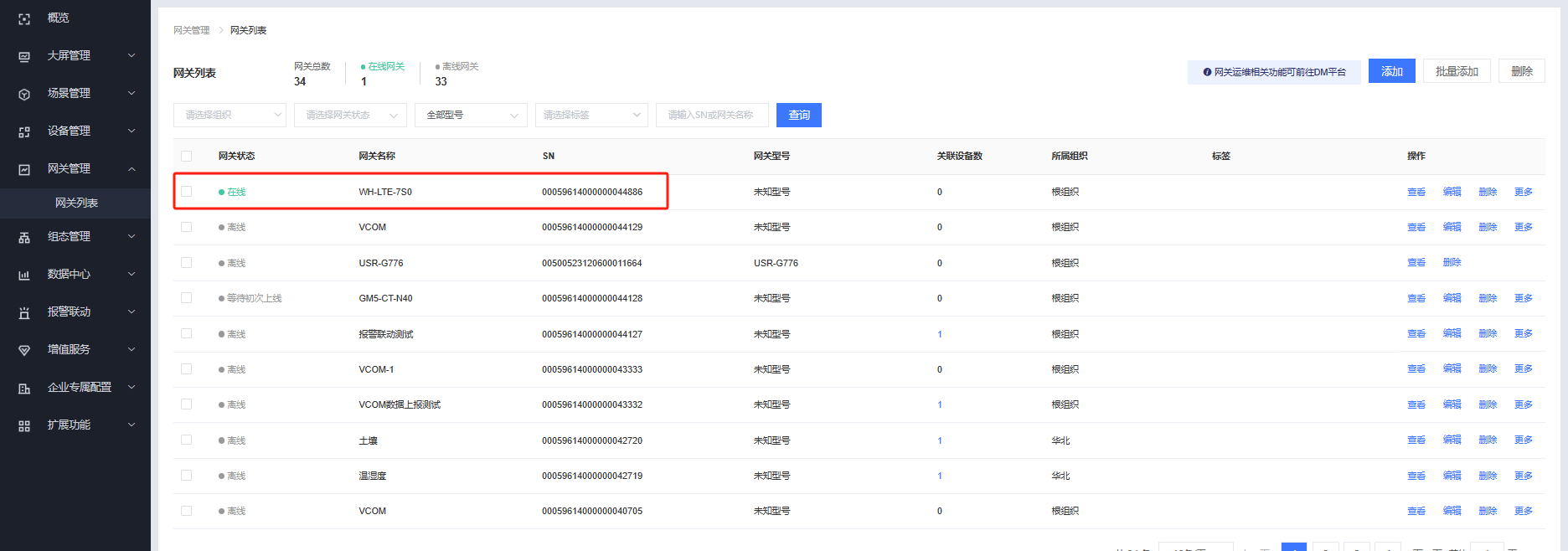

即可看到WH-LTE-7S0在有人云端顯示在線。

2、有人云模板和設備配置

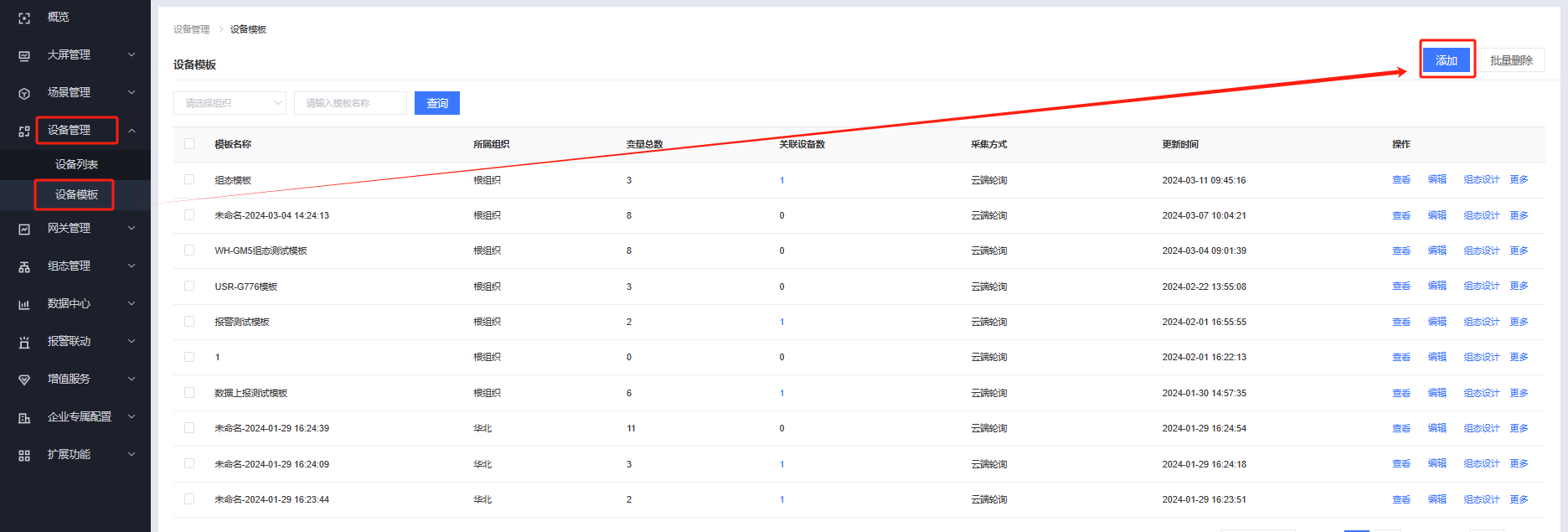

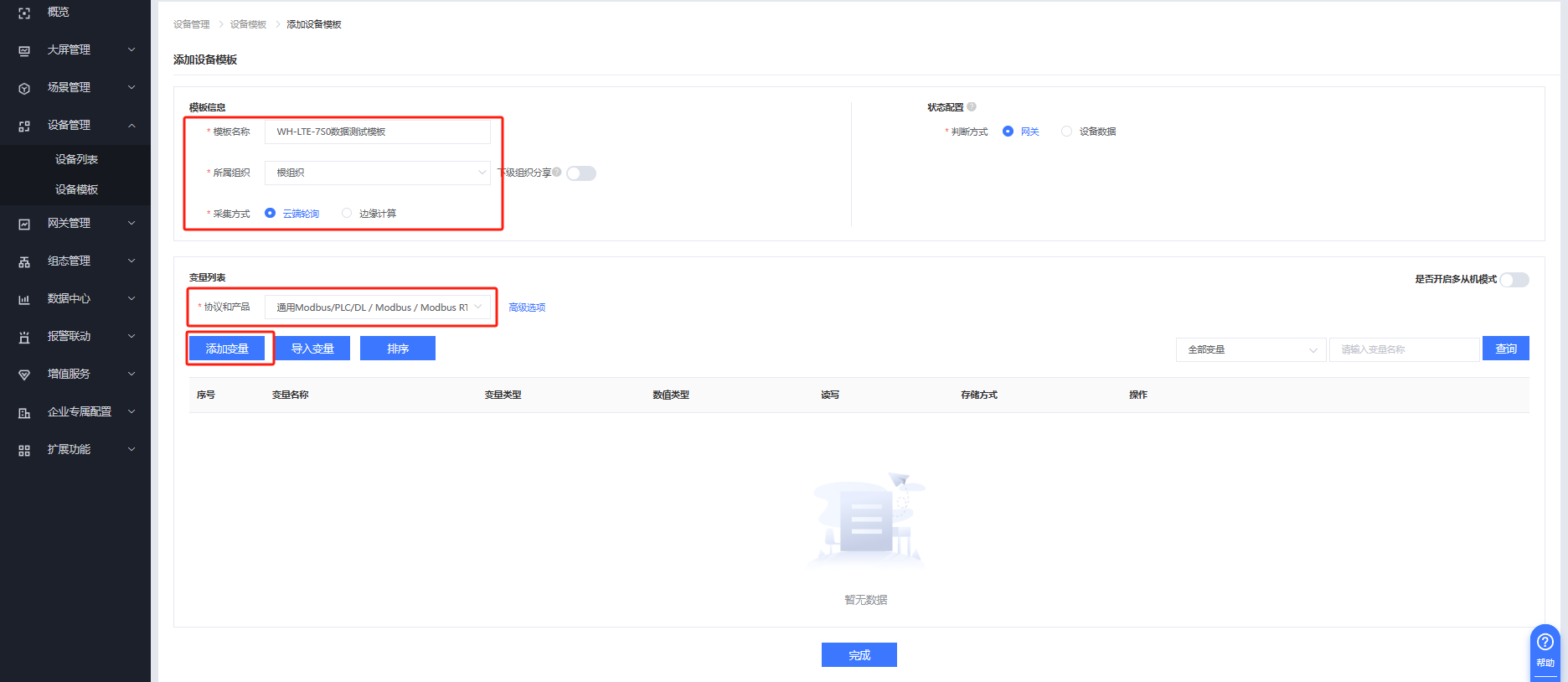

有人云---設備管理---設備模板---添加

填入模板名稱，選擇根組織，采集方式選擇云端輪詢，協議選擇通用Modbus/PLC/DL / Modbus / Modbus RTU，點擊添加變量

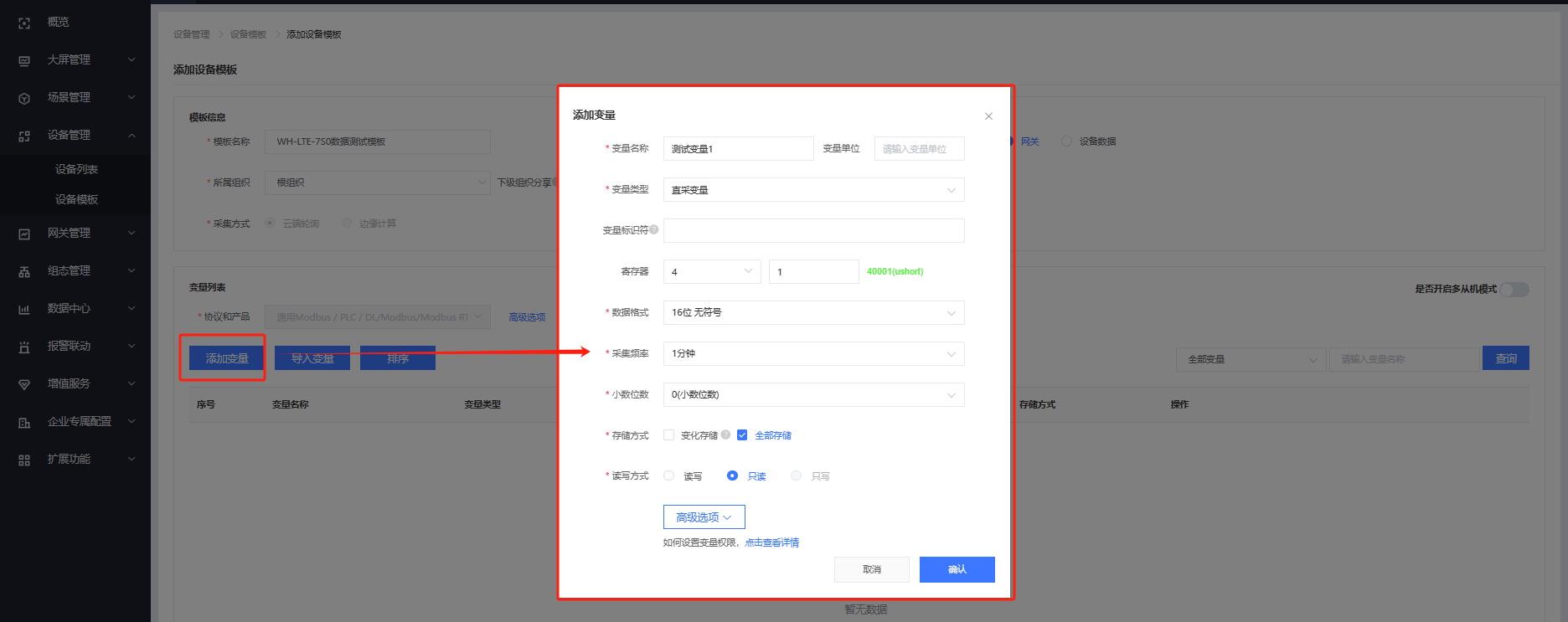

添加變量

變量名稱：測試變量1

變量類型：直采變量

寄存器 ：40001

數據格式：16位無符號

采集頻率：1分鐘

小數位數：0位小數

存儲方式：全部存儲

讀寫方式：只讀

寄存器的填寫：

功能碼03H或06H，起始地址0000H，則填：40001;

功能碼04H，起始地址000AH，則填：30011;

01H或05H，起始地址0002H，則填：00003;

功能碼02H，起始地址0003H，則填：10004。

格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

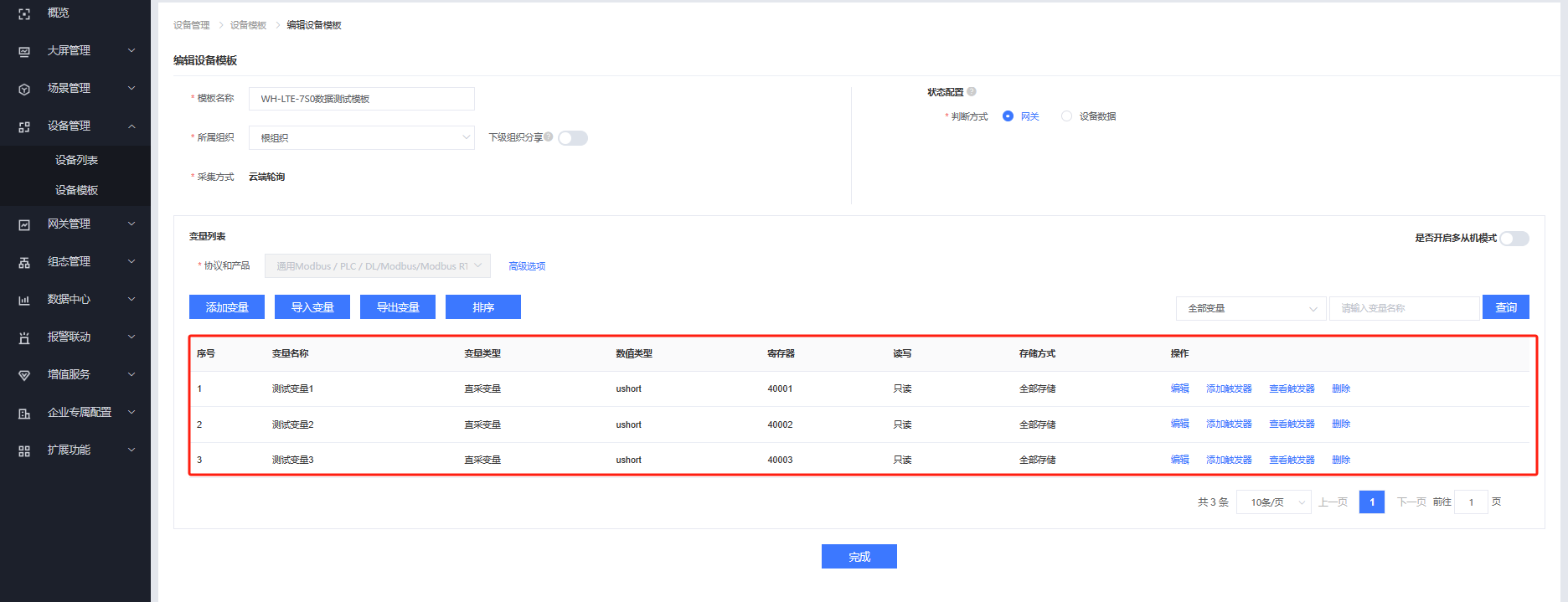

同樣方式添加測試變量2、測試變量3

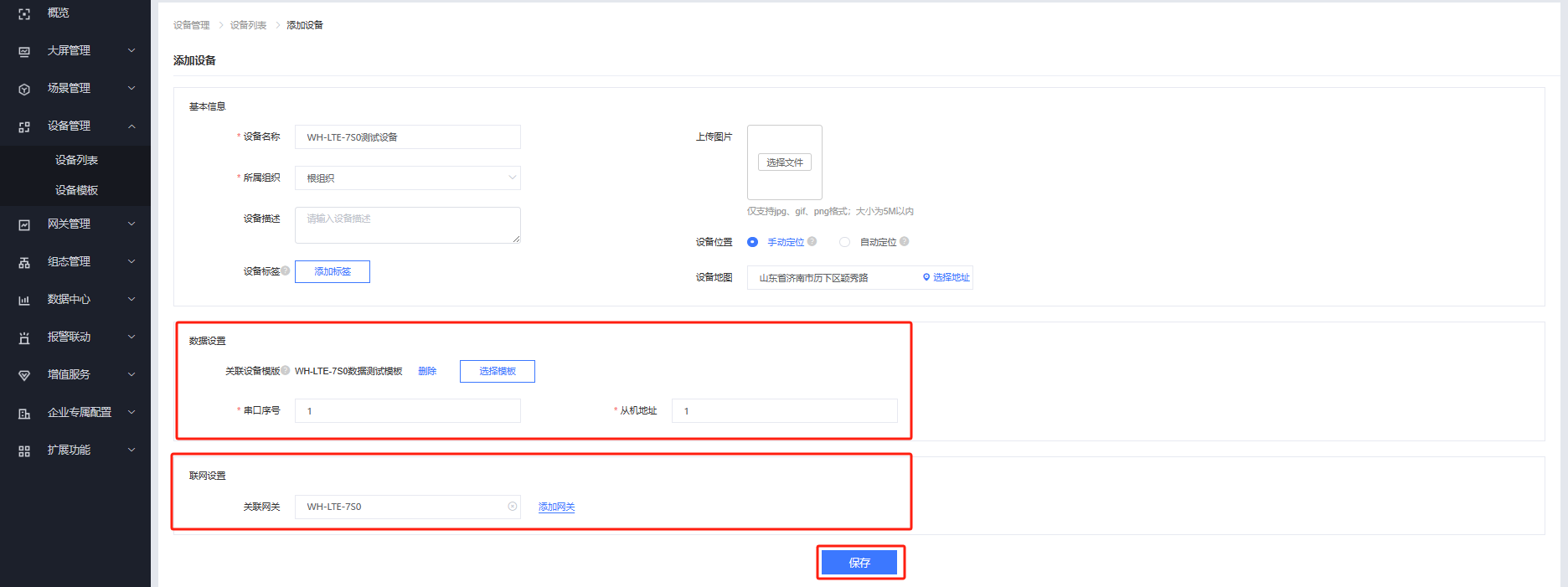

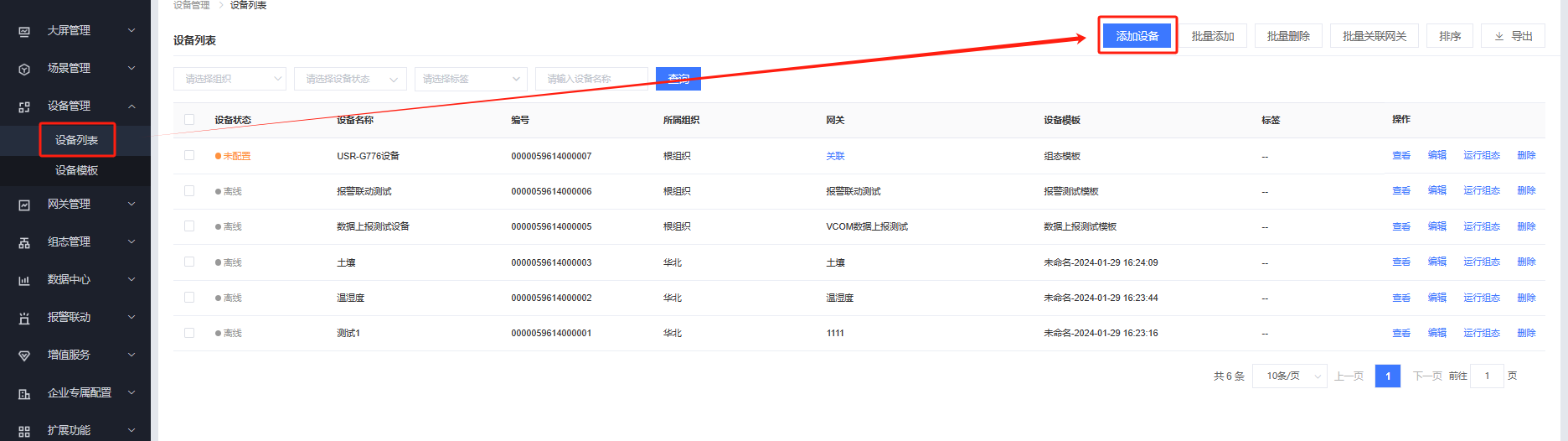

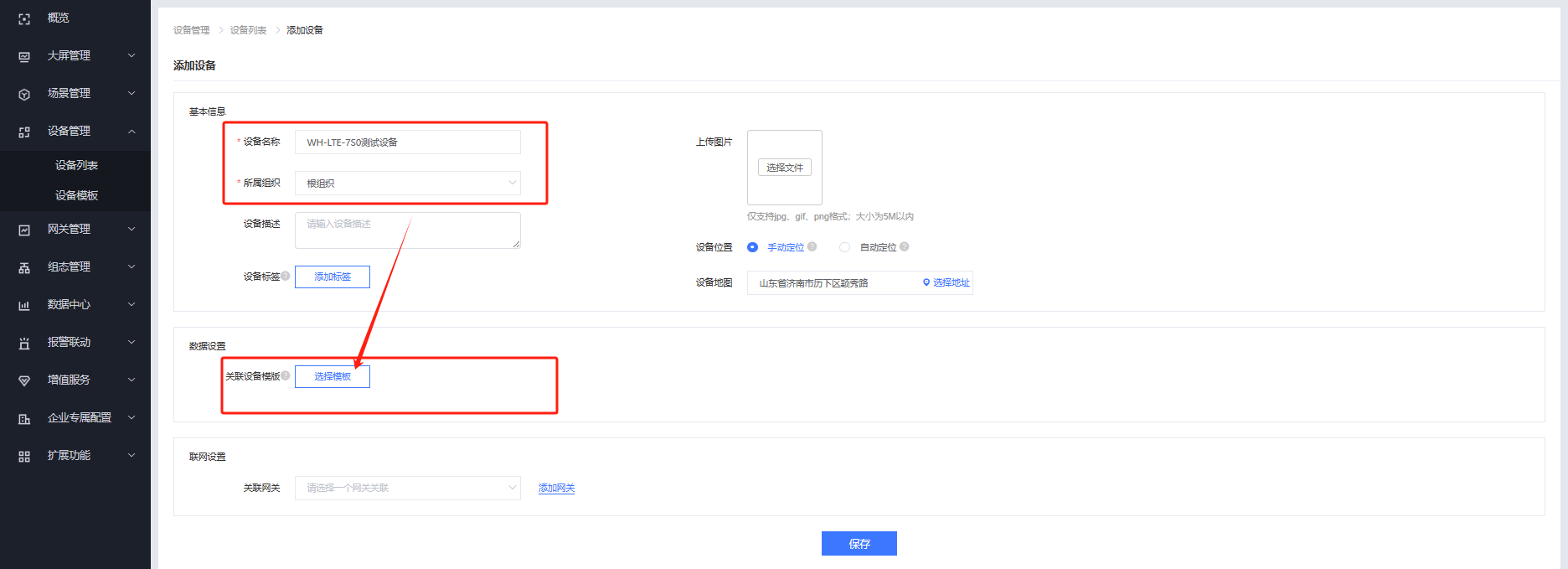

設備管理---設備列表---添加設備

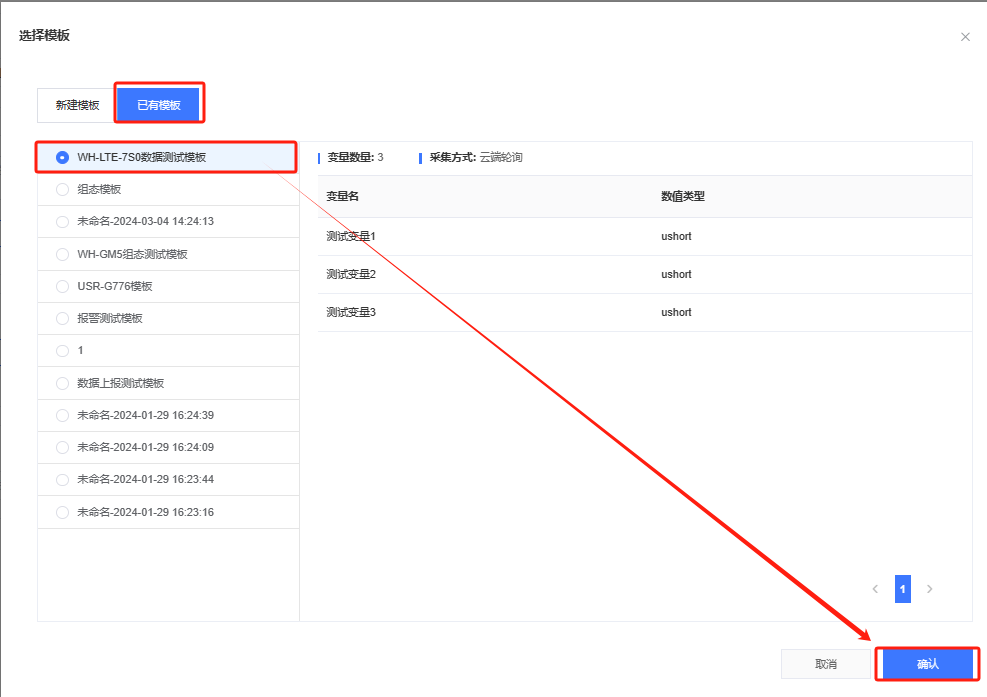

添加設備并關聯模板和網關，點擊保存

3、Modbus Slave軟件配置

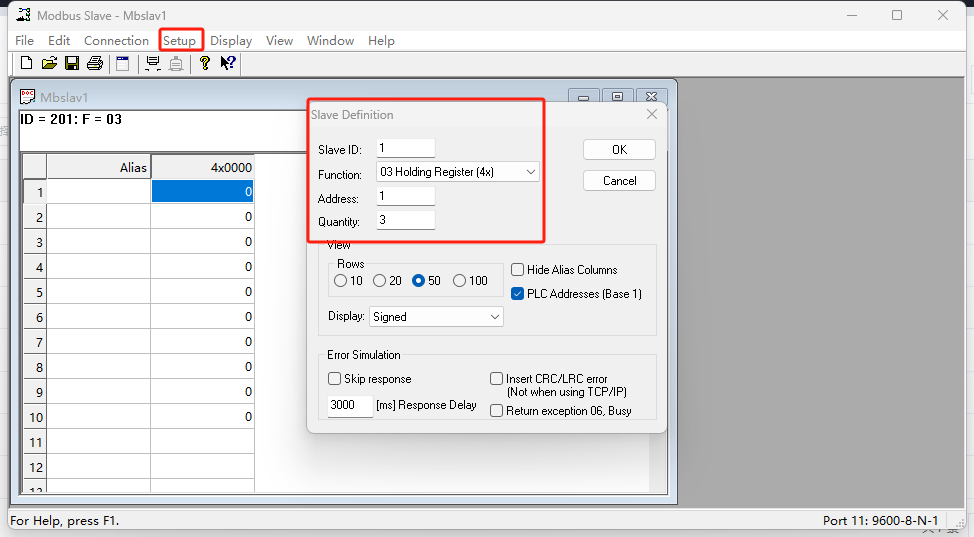

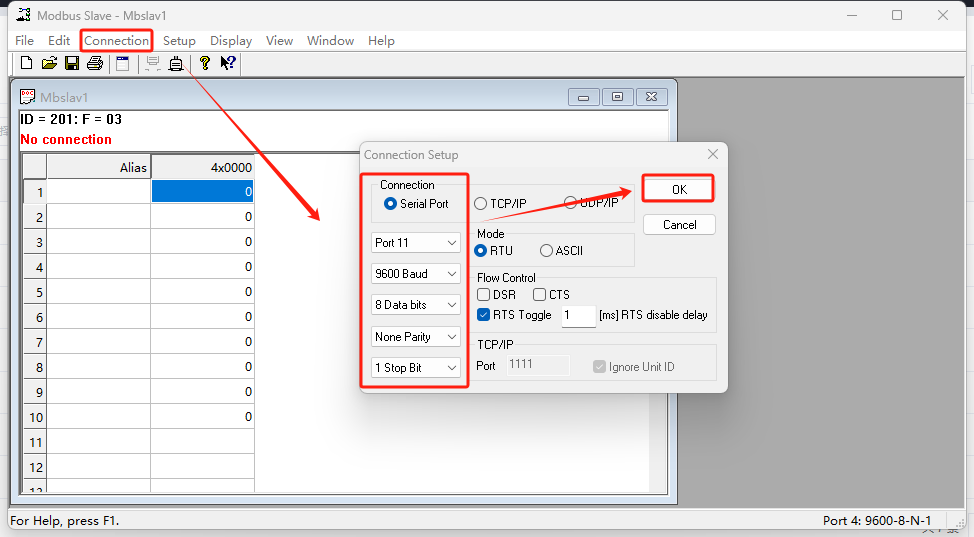

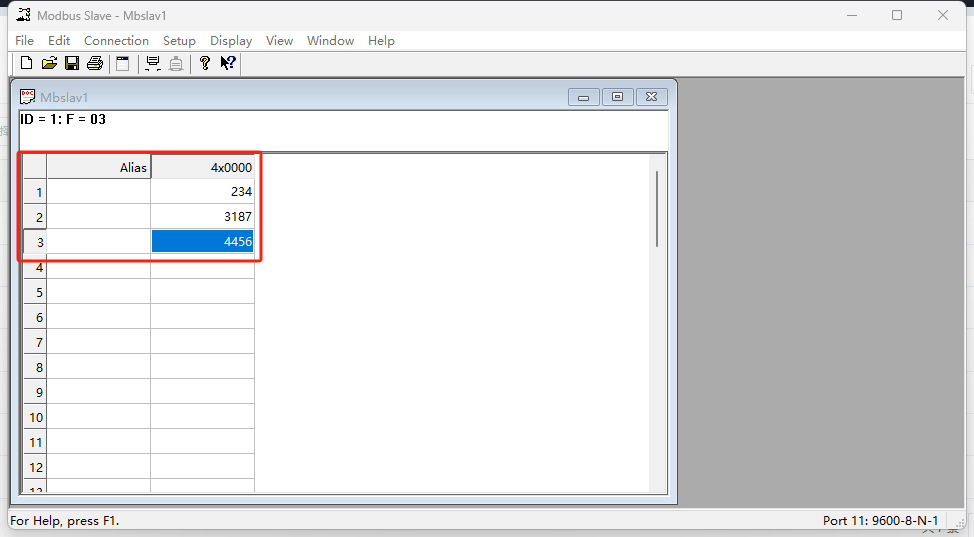

打開Modbus Slave 軟件，選擇COM11,填入WH-LTE-7S0的參數 9600 none 8 1,點擊OK

設備地址1，功能碼03，寄存器起始地址1，數量3，和云端模板一一相對應。

四、功能或數據調試

1、功能調試

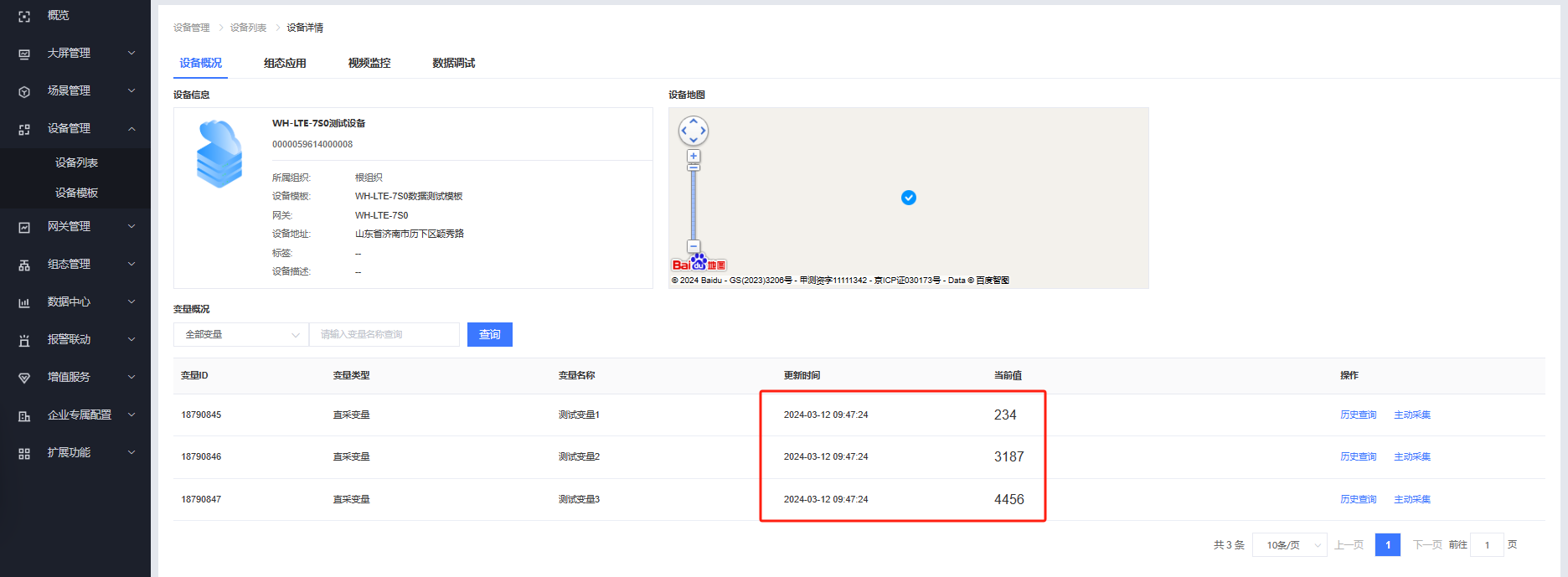

在modbus slave 軟件中填入三個數據，即可在有人云端查看到相應的數據

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-03-12

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
