WH-LTE-7S1 HTTPD模式GET通訊示例

備注：WH-LTE-7S1-CT-N40支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

WH-LTE-7S1&WH-LTE-7S1-GN 說明書：http://imbacareer.com.cn/Download/1104.html

WH-LTE-7S1-GN規格書：http://imbacareer.com.cn/Download/1106.html

USR-Cat-1系列 AT指令集：http://imbacareer.com.cn/Download/1002.html

Cat-1系列 設置軟件：http://imbacareer.com.cn/Download/939.html

WH-LTE-7S1硬件設計手冊：http://imbacareer.com.cn/Download/978.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

WH-LTE-7S1測試底板：USR-GPRS232-7X-EVK http://imbacareer.com.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1 模塊 1個

USR-GPRS232-7X-EVK 測試底板1個

4G天線轉接線1個

12V端子電源

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

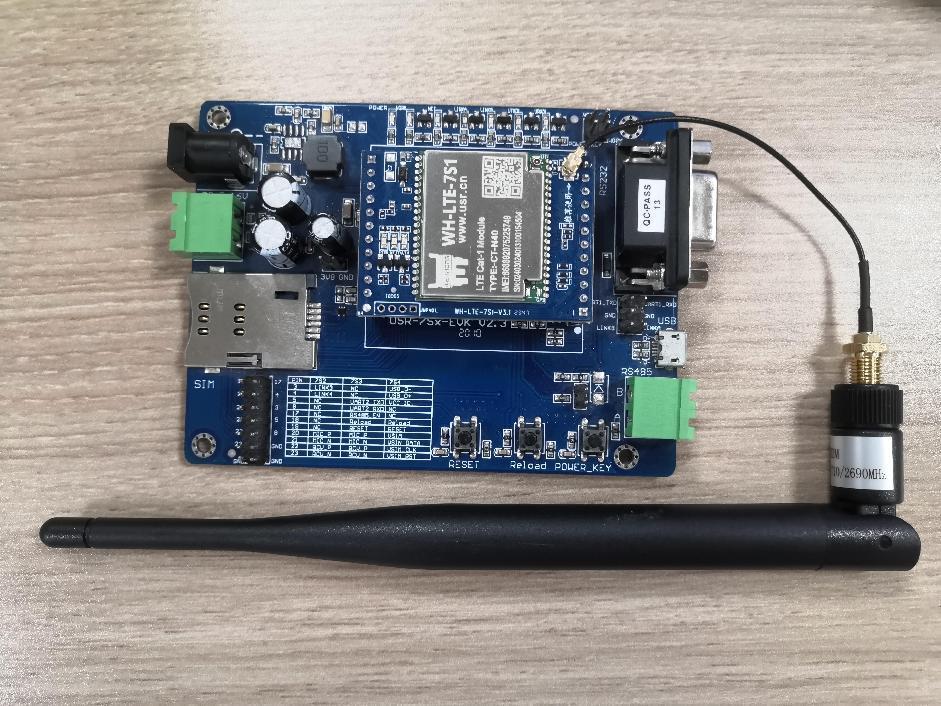

WH-LTE-7S1模塊插在測試底板上，模塊IPEX天線座，接4G天線轉接線，接4G棒狀天線（或者4G吸盤天線）

USB-RS232串口線USB口接電腦USB口，用于模擬232串口設備，測試WH-LTE-7S1的串口。

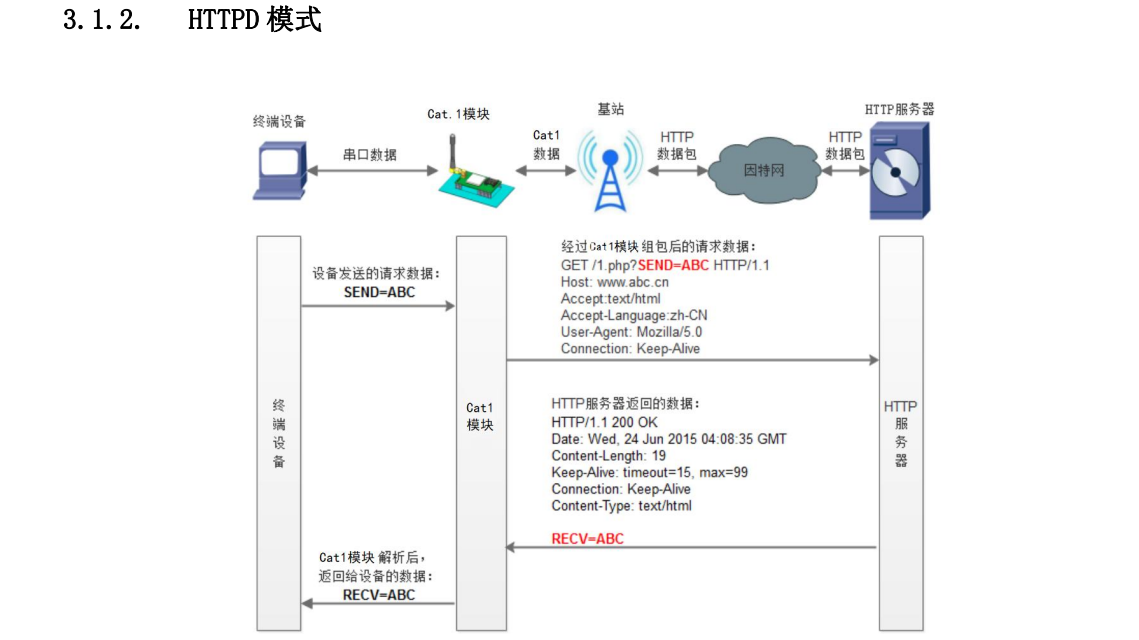

3、HTTPD功能原理圖

4、查看端口號

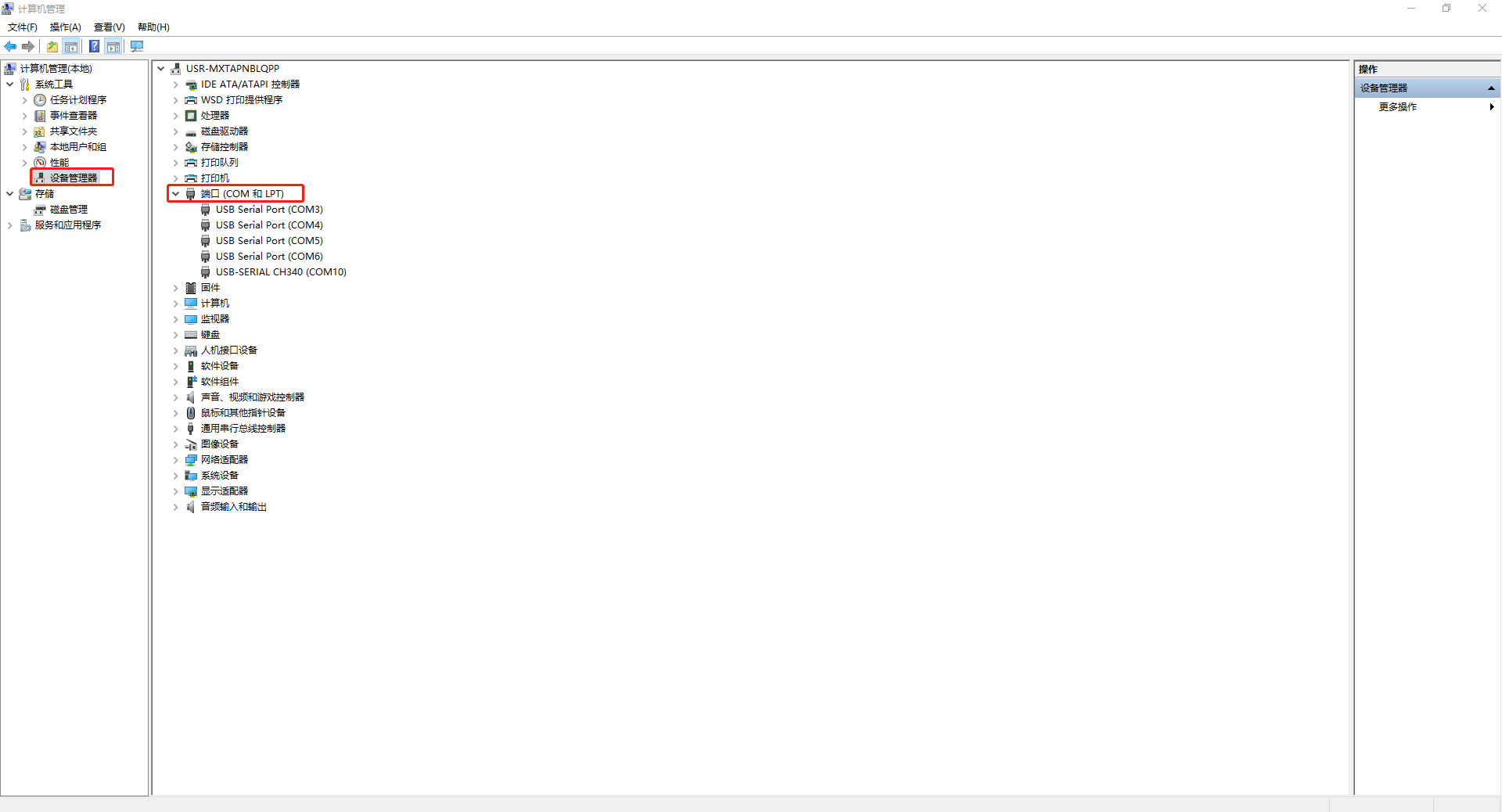

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1的USB-RS232串口線COM口號，COM4。

三、WH-LTE-7S1參數設置

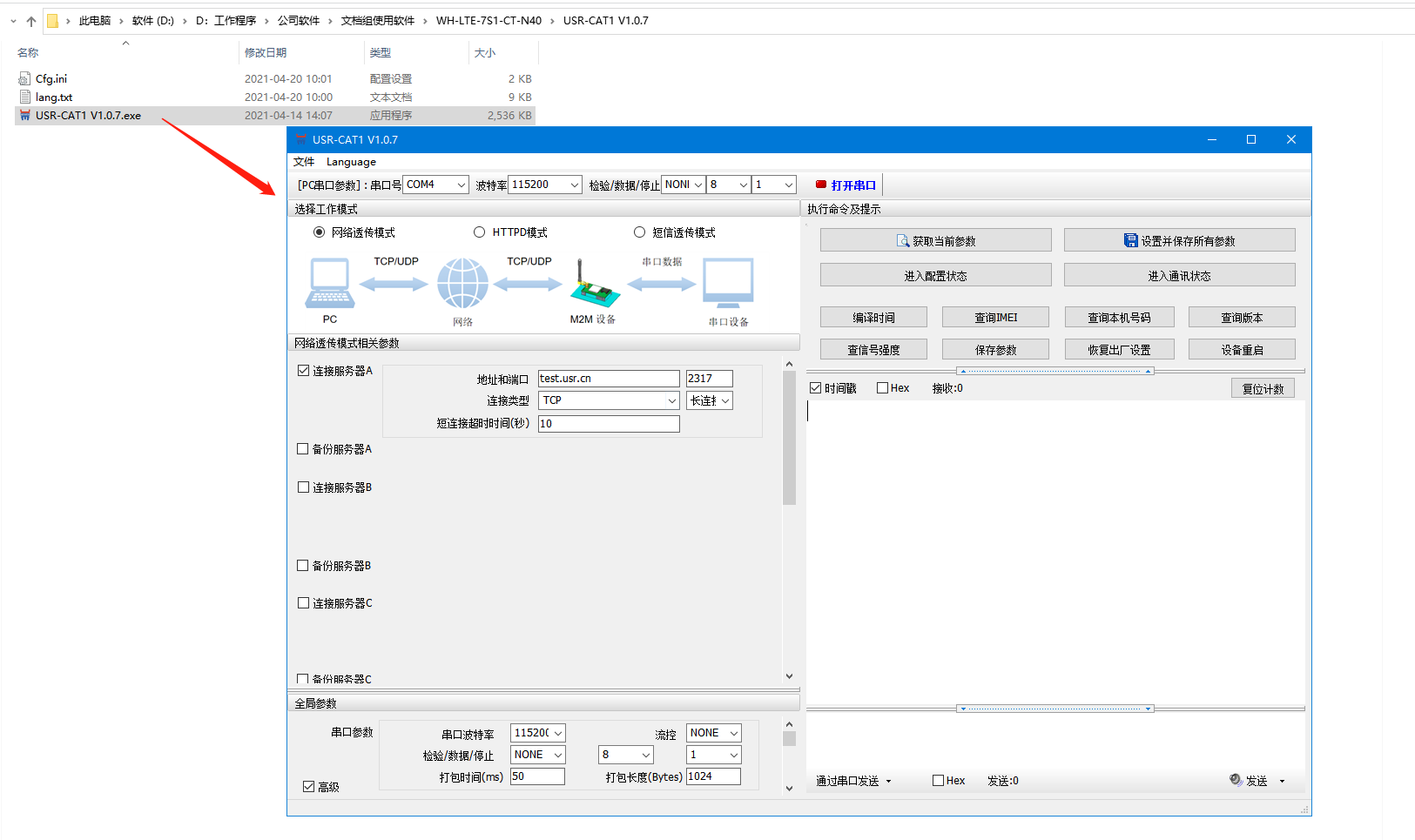

1、打開WH-LTE-7S1設置軟件

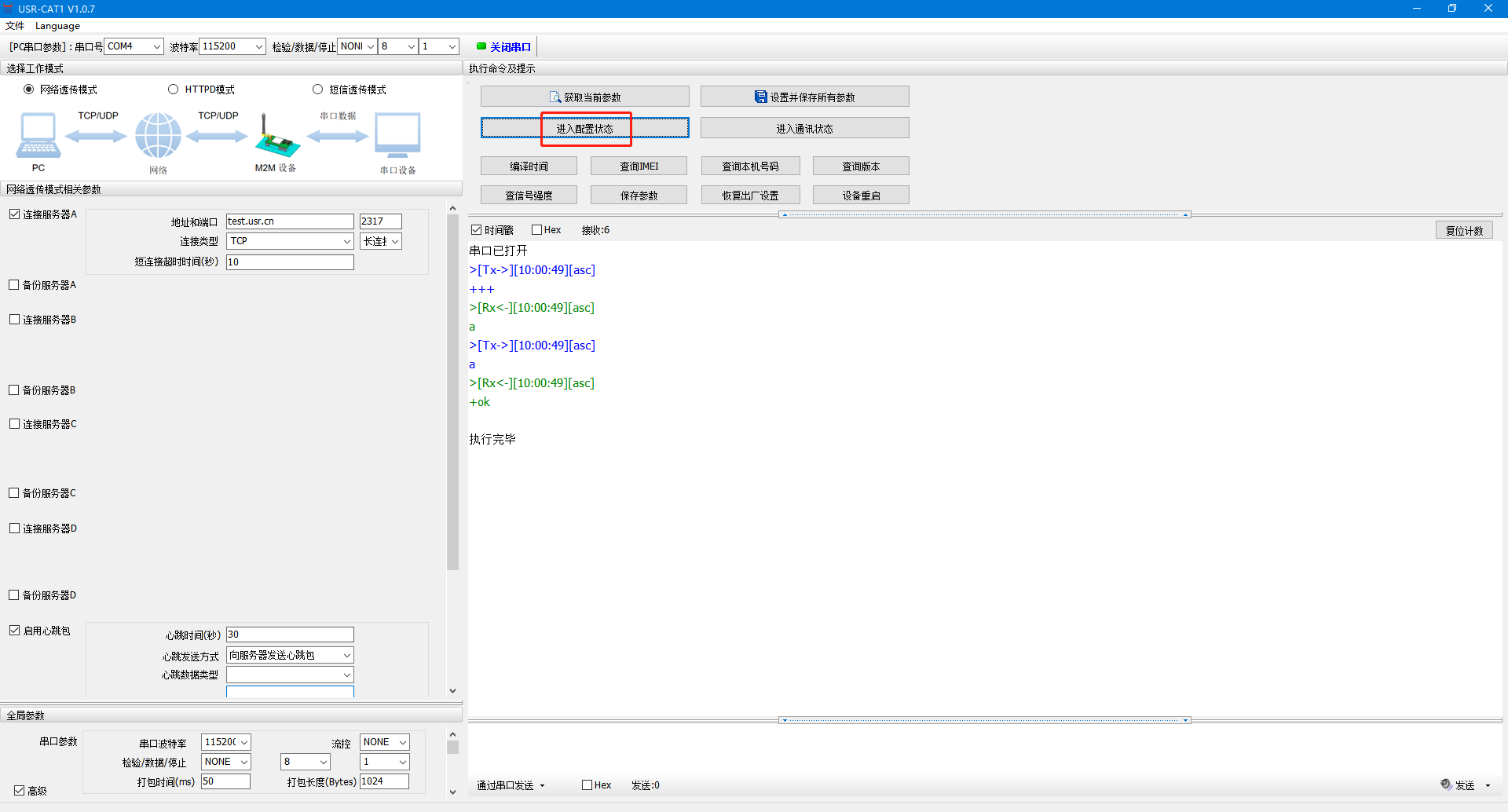

2、打開串口，點擊進入配置狀態

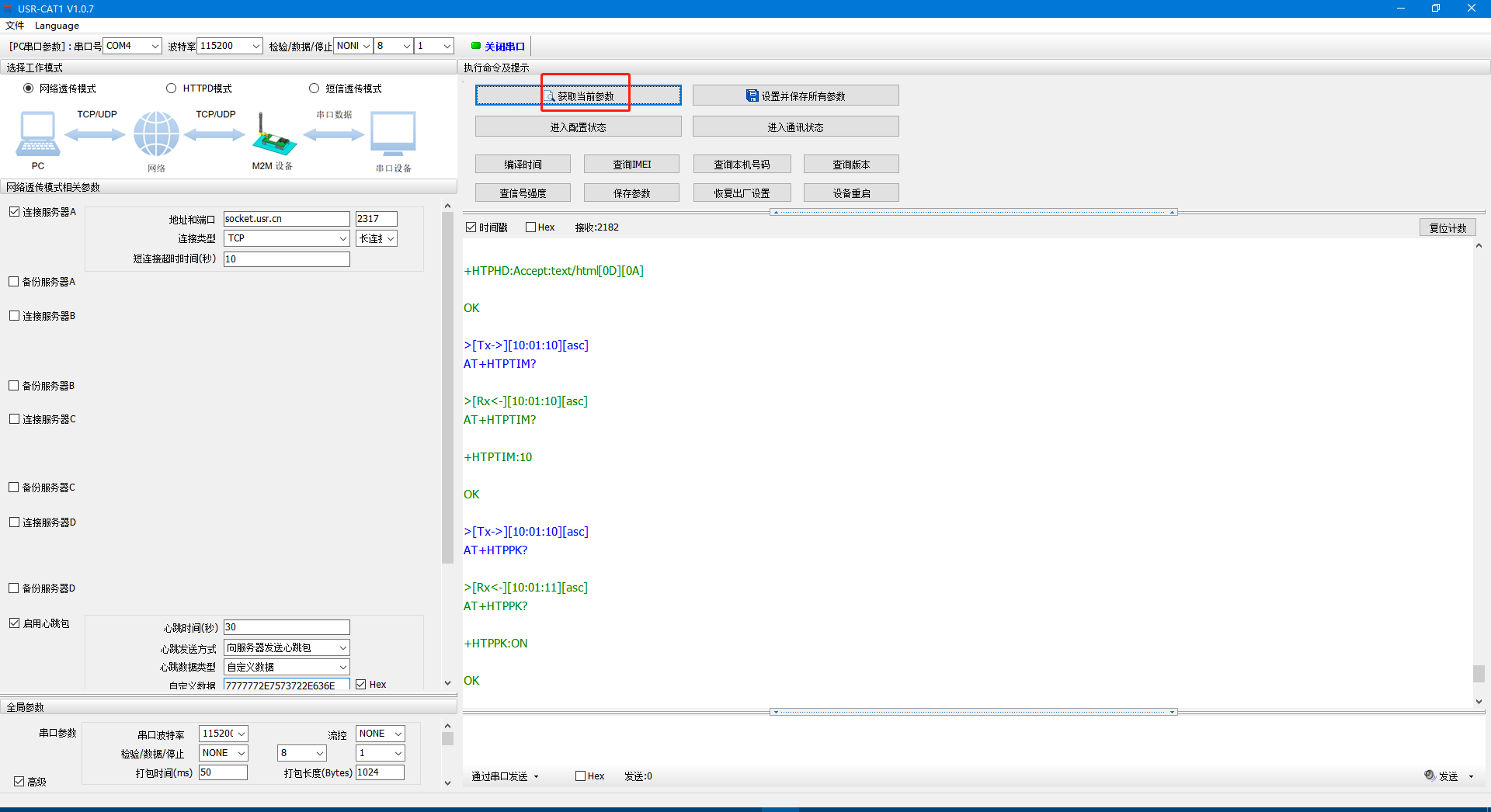

3、點擊獲取當前參數

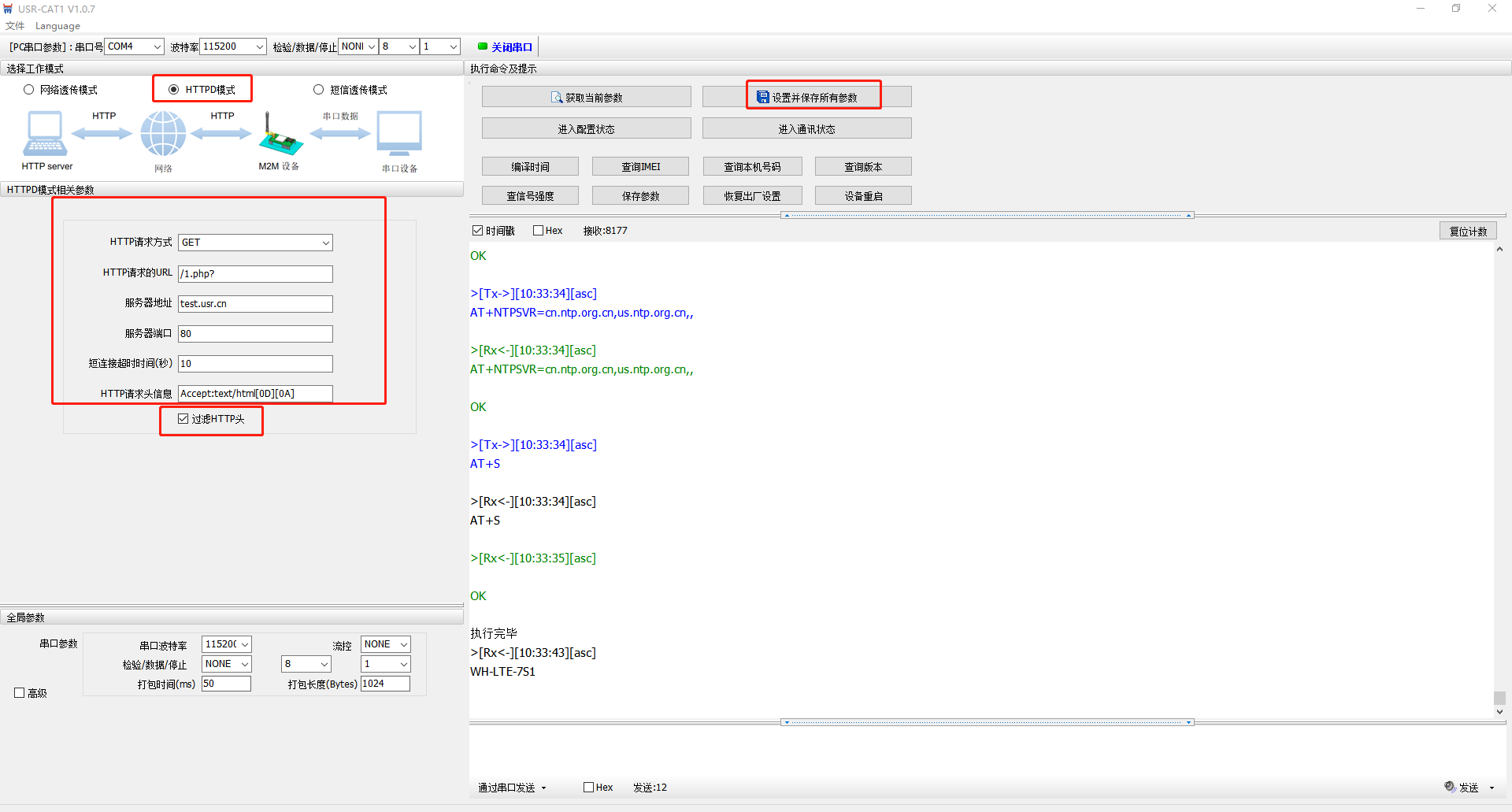

4、設置HTTPD參數，點擊設置并保存所有參數

HTTPD模式：勾選

HTTP請求方式：GET

HTTP請求的URL：/1.php?

服務器地址：test.usr.cn

注：這里使用有人公司的測試服務器，收到串口數據會將數據返回串口。實際使用，可以直接連接實際的HTTPD服務器。

服務器端口：80

短連接超時時間（秒）：10

HTTP請求信息：Accept:text/html[0D][0A]

過濾HTTP頭：默認勾選，開啟過濾HTTP頭功能。

5、設置軟件點擊關閉串口

四、功能調試

1、開啟過濾HTTP頭測試

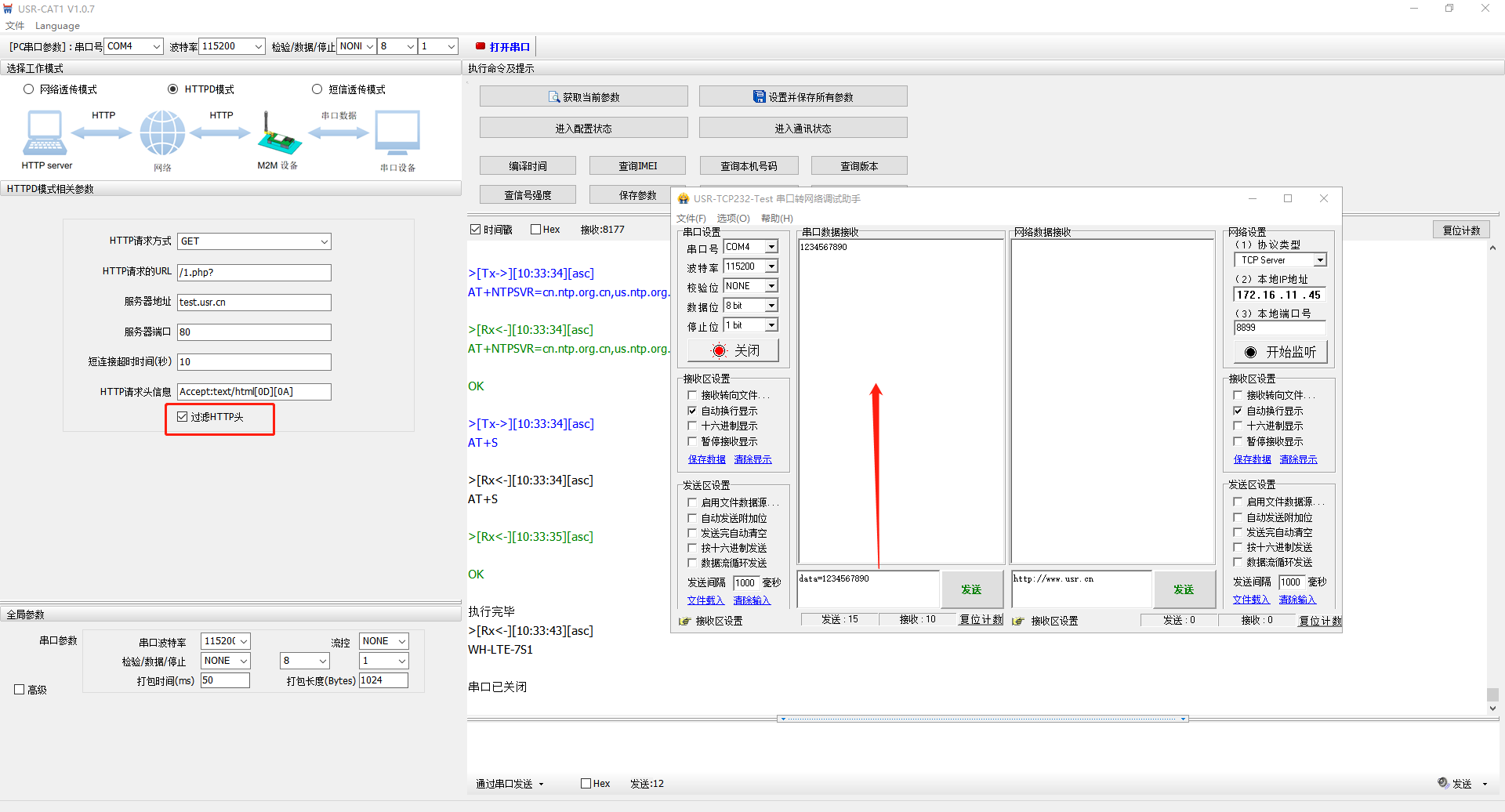

打開串口助手，串口參數和WH-LTE-7S1串口參數設置一致，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殚_(kāi)啟過濾HTTP頭功能，所以返回的信息中，只有數據1234567890。

2、關閉過濾HTTP頭測試

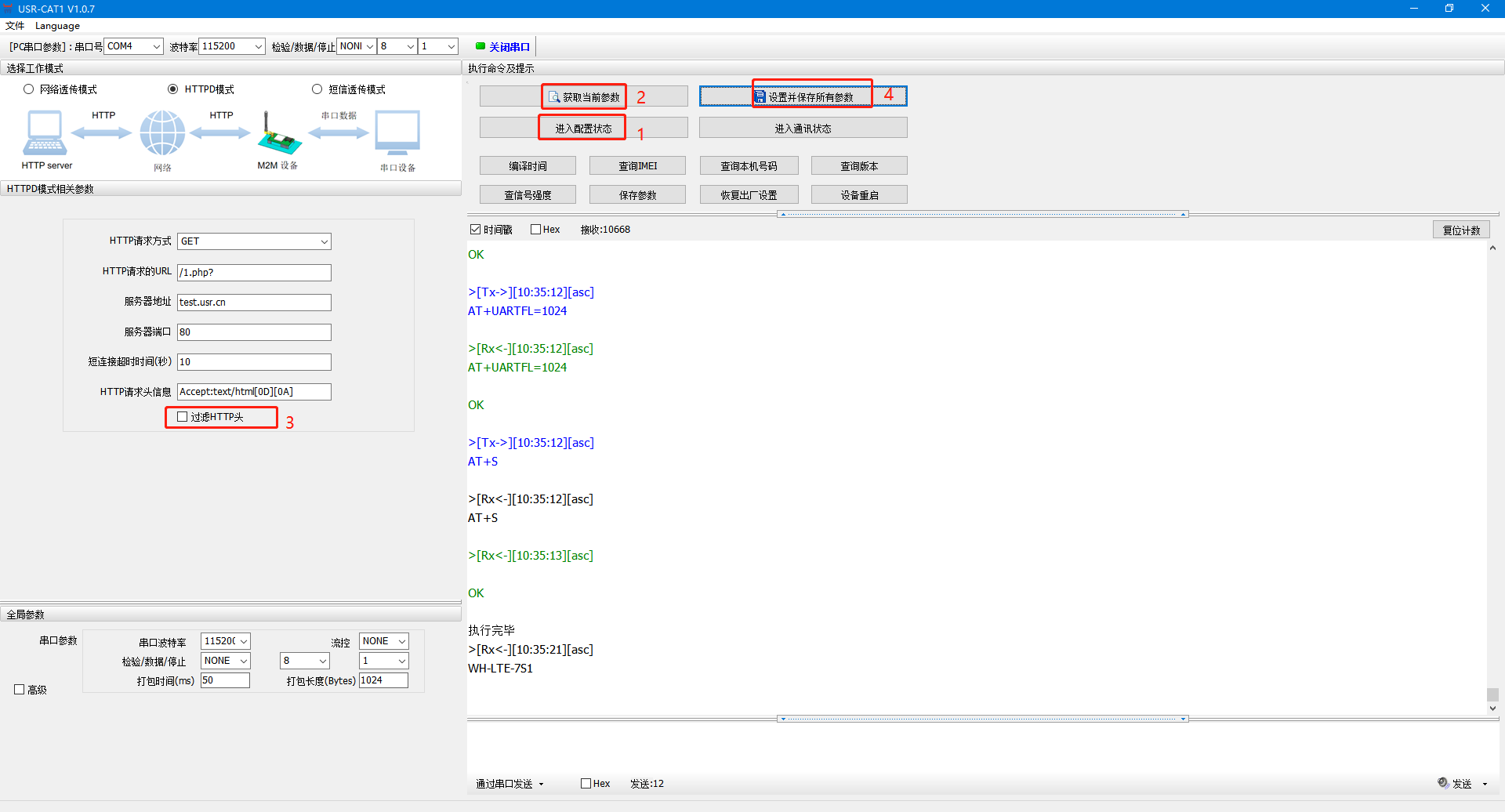

（1）關閉串口助手，打開WH-LTE-7S1的設置軟件，打開串口，點擊進入配置狀態，點擊獲取當前參數，取消勾選過濾HTTP頭功能，點擊設置并保存所有參數。參數設置成功之后，設置軟件關閉串口。

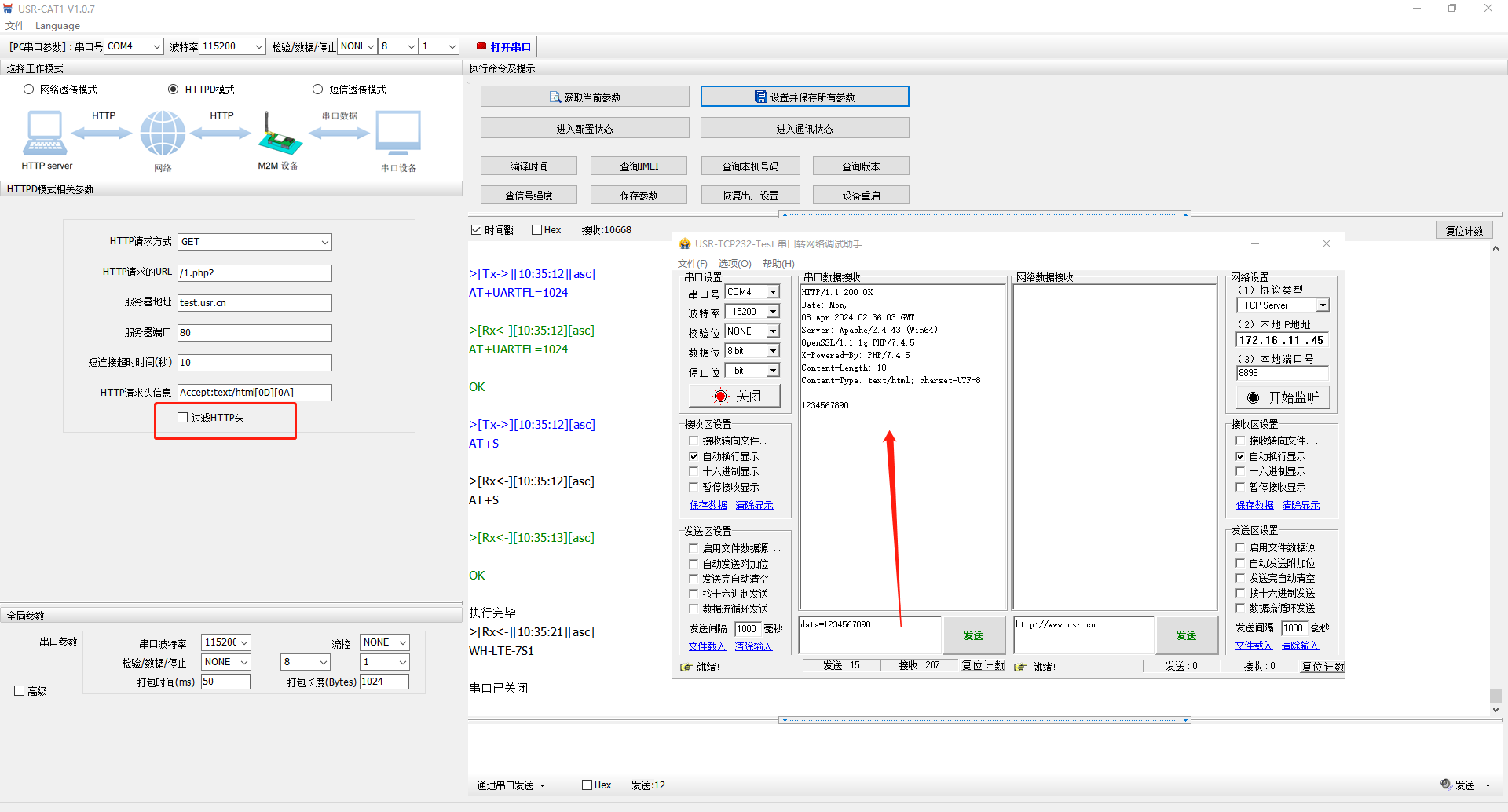

（2）打開串口助手，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殛P(guān)閉過濾HTTP頭功能，所以返回的信息中，帶報頭信息和數據1234567890。

編寫人：金志方 編寫日期：2024-04-08

審核人：金志方 審核日期：2024-04-08

訂正版本：V1.0 訂正內容：初稿
