WH-LTE-7S1有人云發送AT指令示例

備注：WH-LTE-7S1-CT-N40支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

WH-LTE-7S1&WH-LTE-7S1-GN 說明書：http://imbacareer.com.cn/Download/1104.html

WH-LTE-7S1-GN規格書：http://imbacareer.com.cn/Download/1106.html

USR-Cat-1系列 AT指令集：http://imbacareer.com.cn/Download/1002.html

Cat-1系列 設置軟件：http://imbacareer.com.cn/Download/939.html

WH-LTE-7S1硬件設計手冊：http://imbacareer.com.cn/Download/978.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

WH-LTE-7S1測試底板：USR-GPRS232-7X-EVK http://imbacareer.com.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1 模塊 1個

USR-GPRS232-7X-EVK 測試底板1個

4G天線轉接線1個

12V端子電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

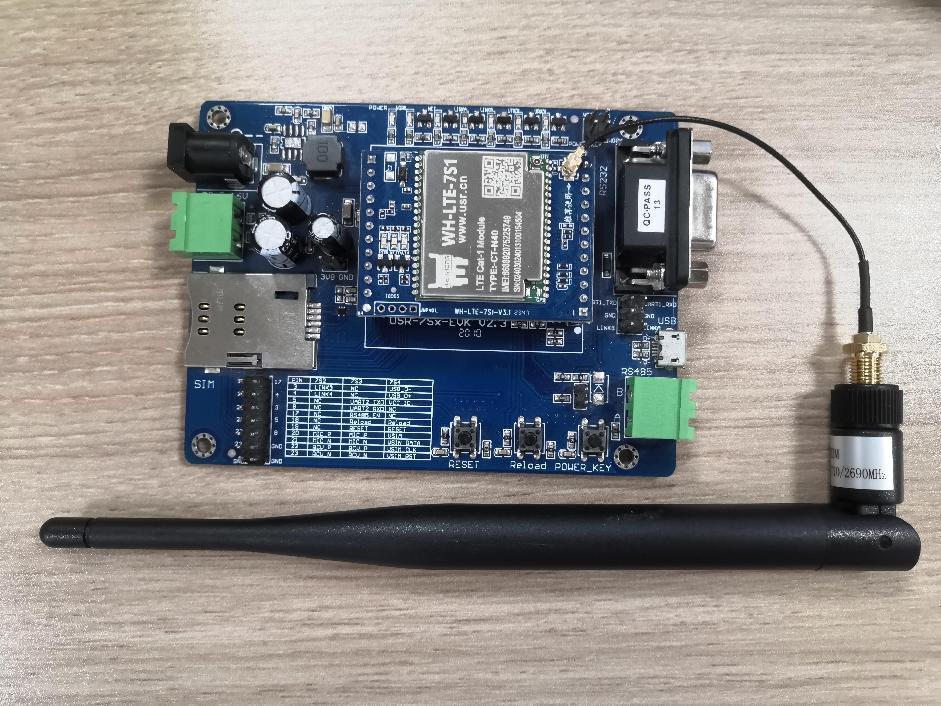

WH-LTE-7S1模塊插在測試底板上，模塊IPEX天線座，接4G天線轉接線，接4G棒狀天線（或者4G吸盤天線）

USB-RS232串口線USB口接電腦USB口，用于模擬232串口設備，測試WH-LTE-7S1的串口。

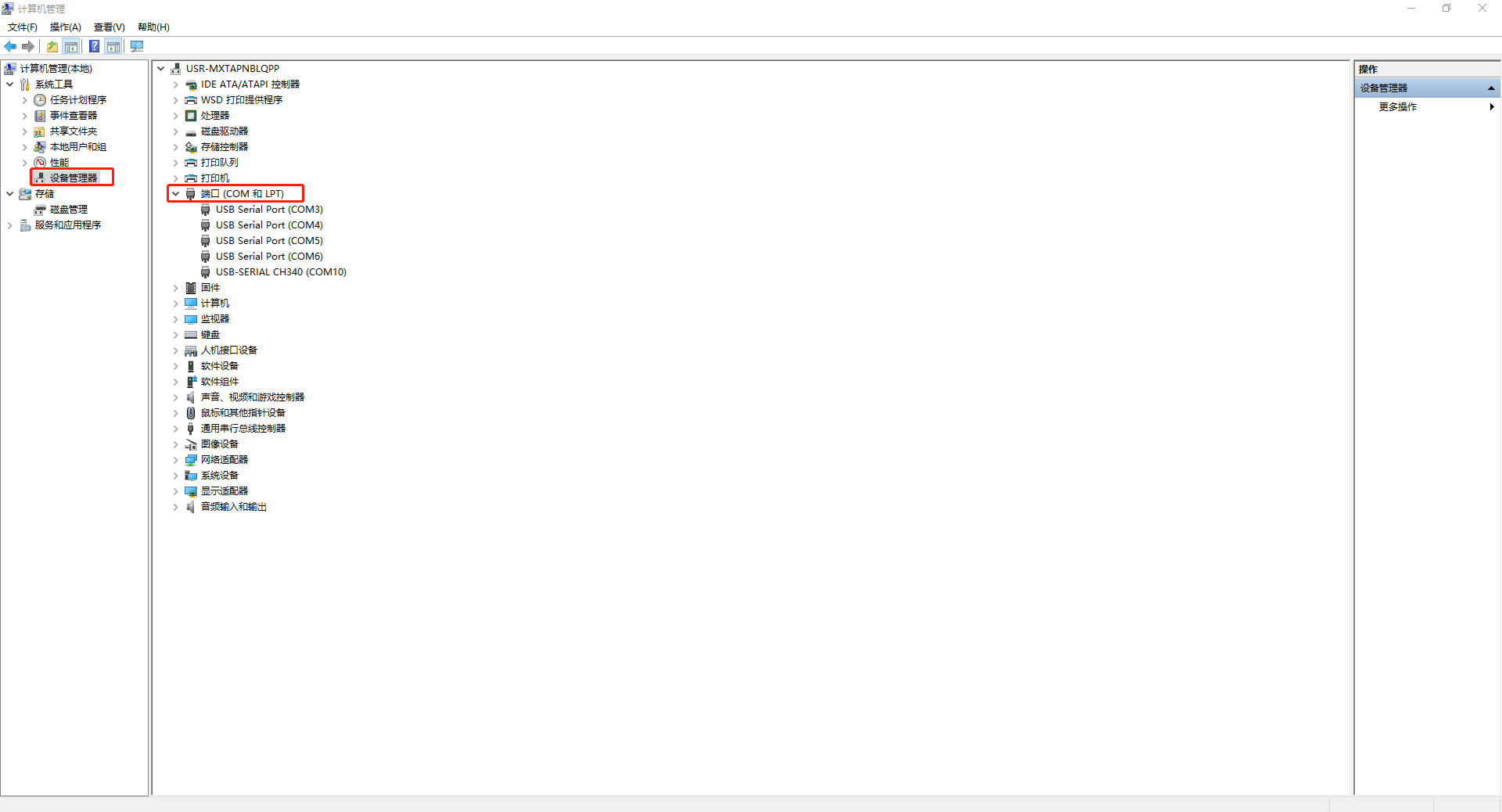

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1的USB-RS232串口線COM口號，COM4。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加WH-LTE-7S1設備

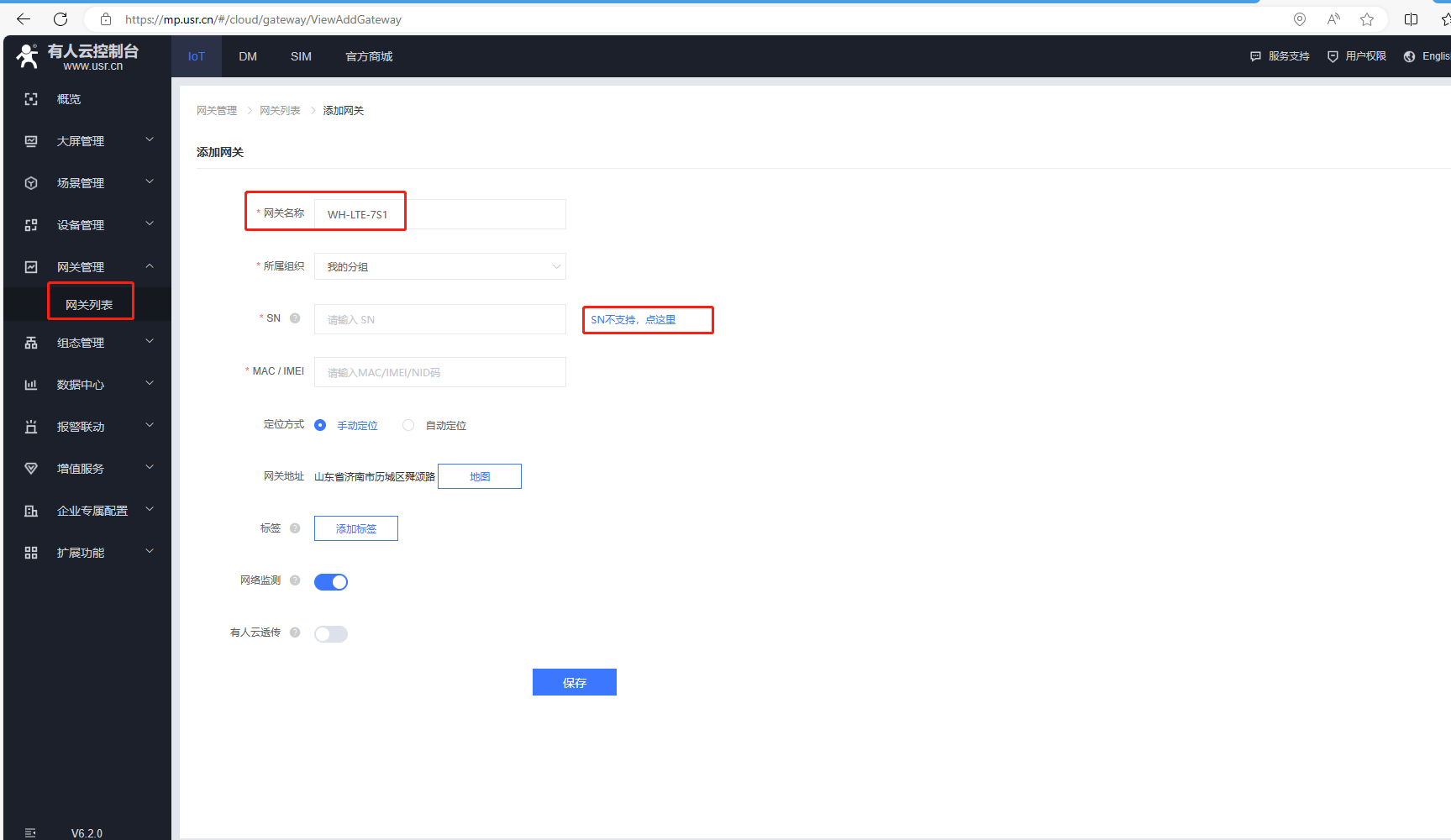

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

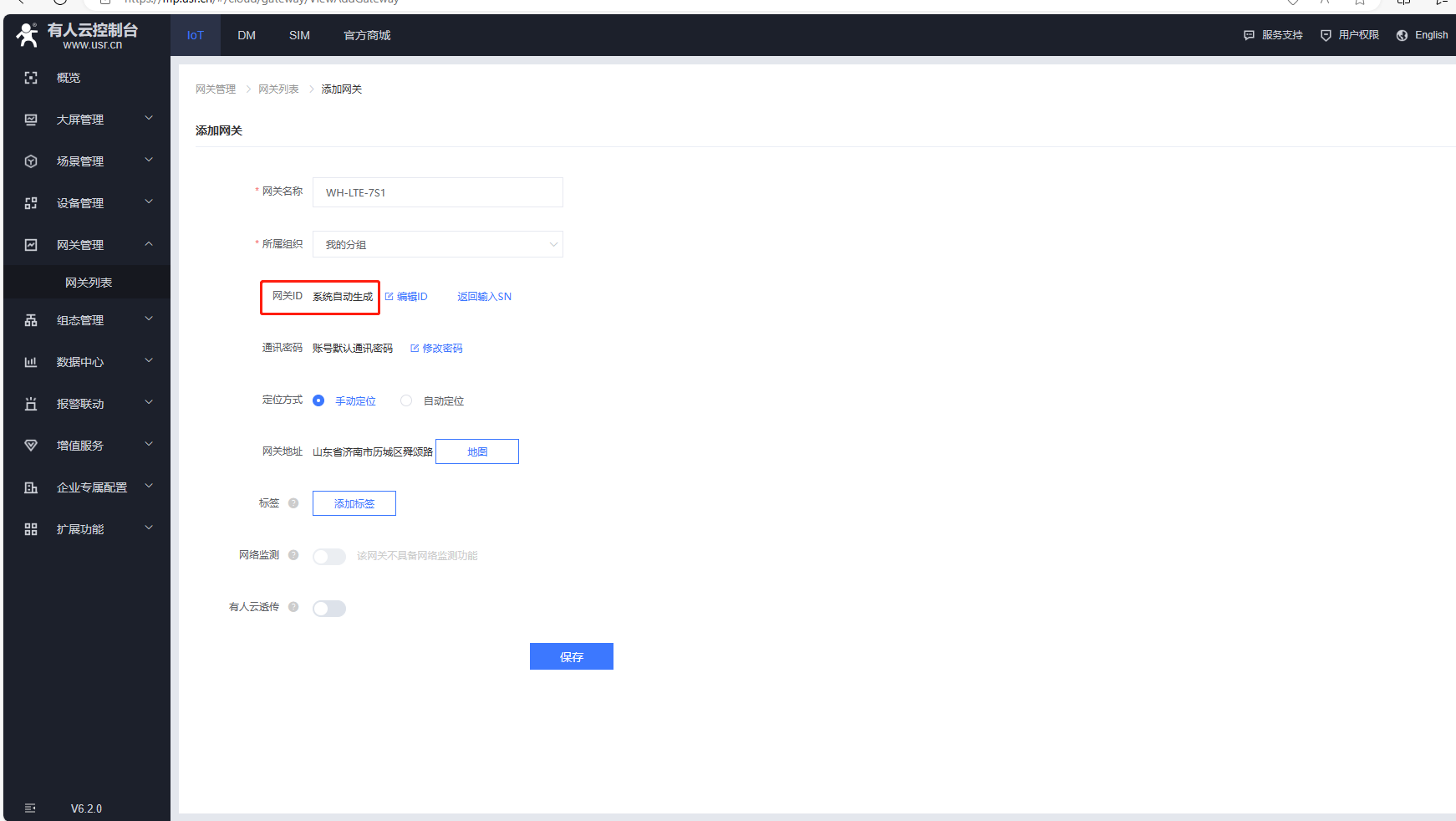

（2）WH-LTE-7S1不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備。

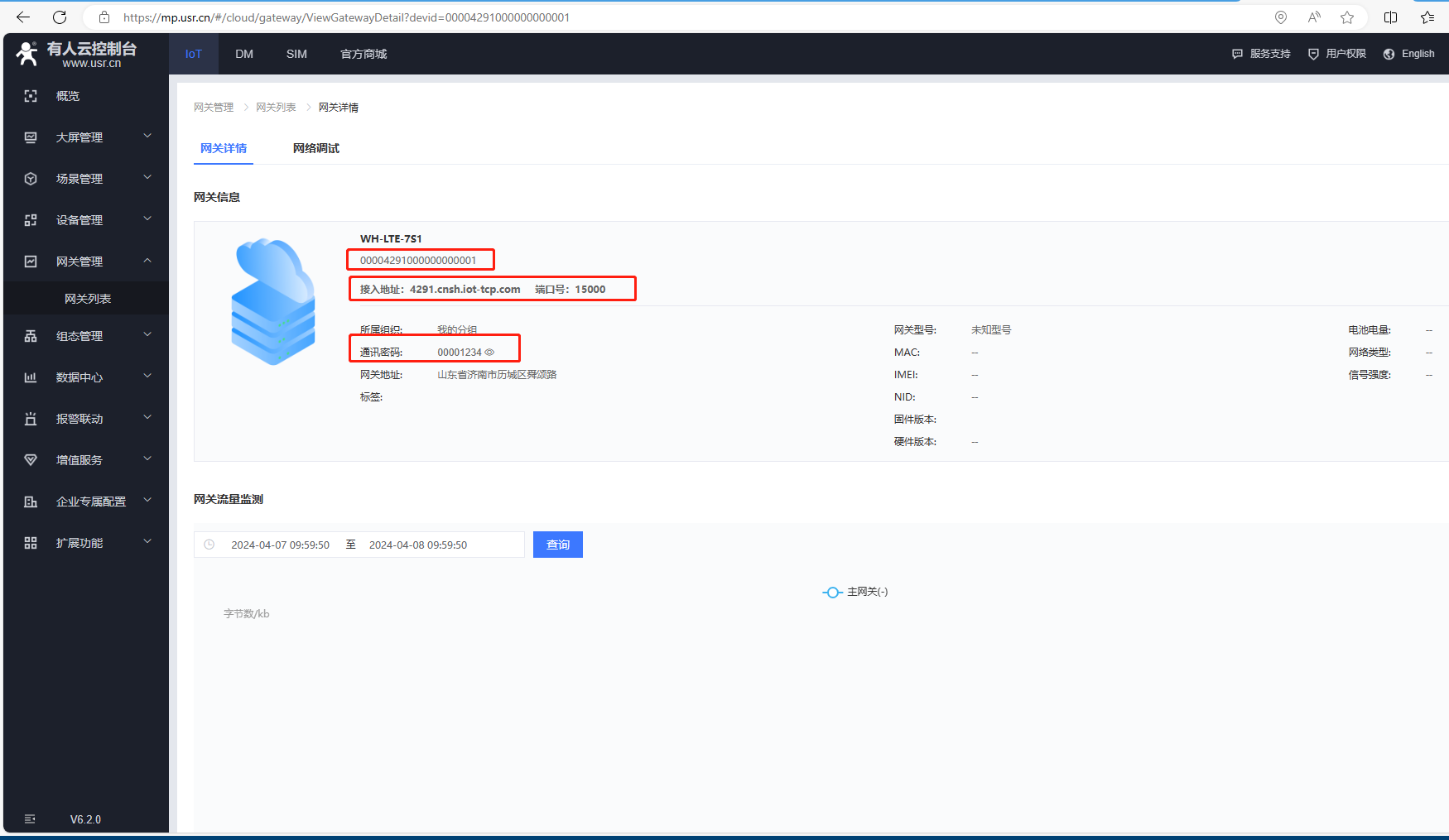

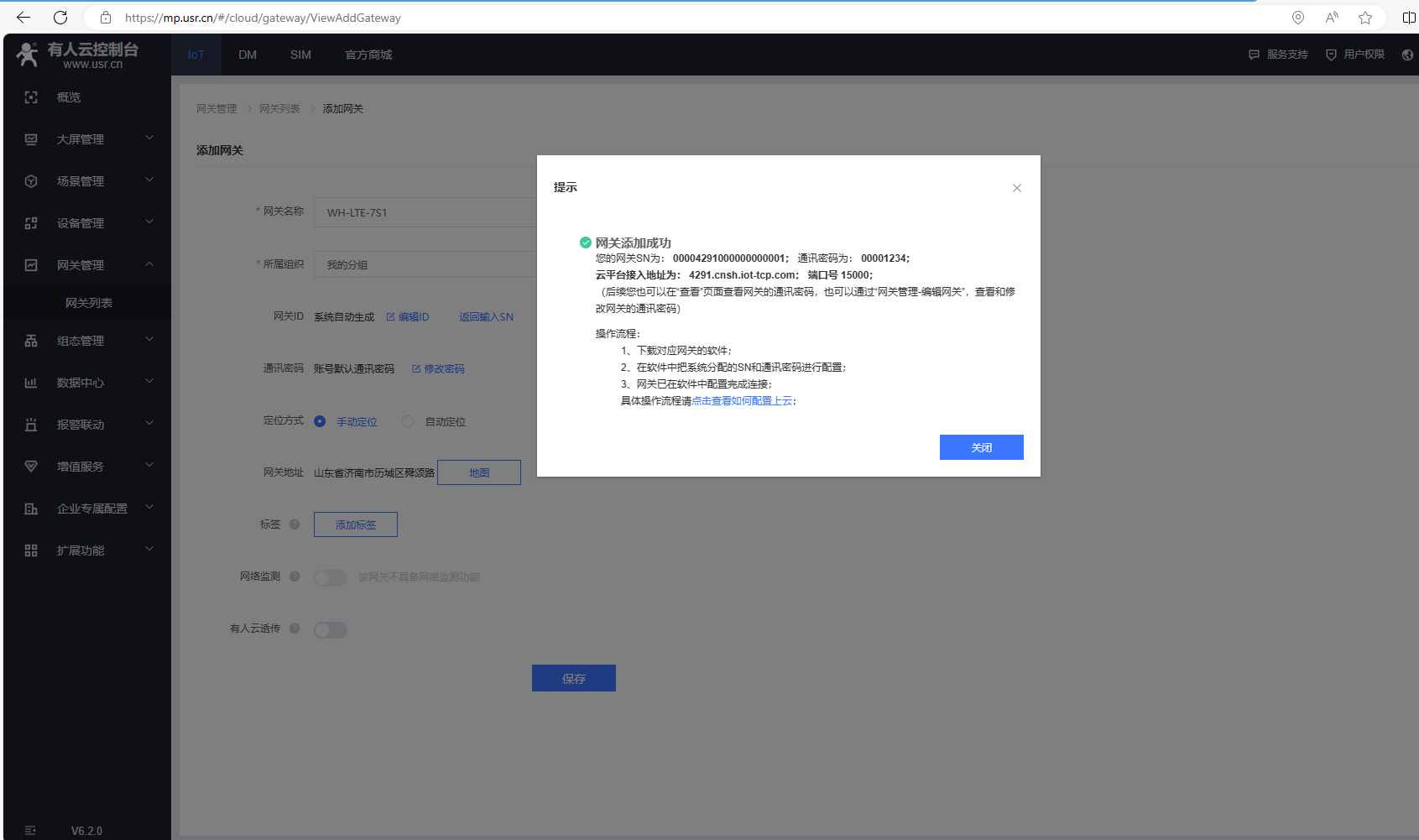

添加完，會有設備信息：網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號 15000；
（后續您也可以在“查看”頁面查看網關的通訊密碼，也可以通過“網關管理-編輯網關”，查看和修改網關的通訊密碼）

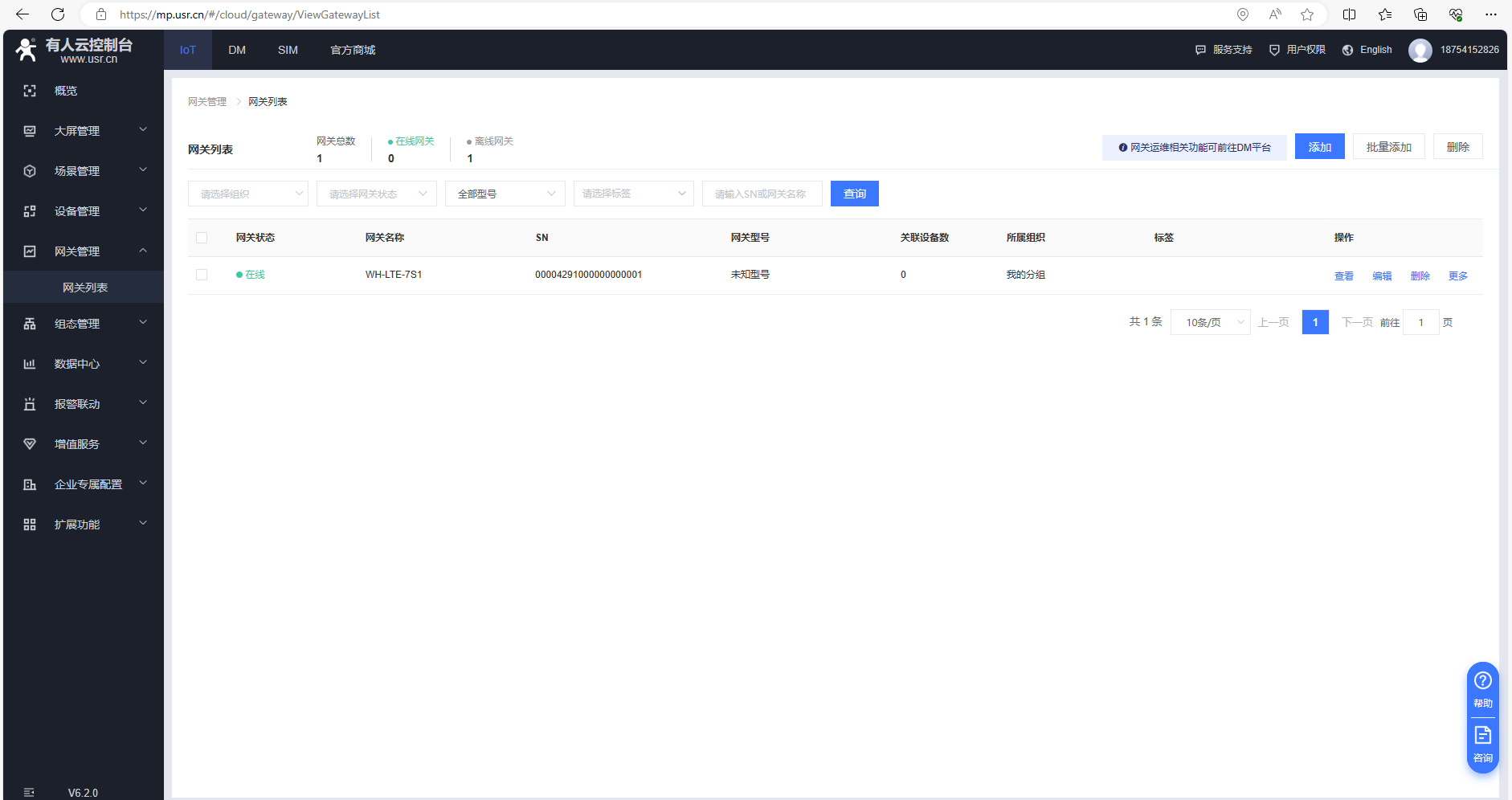

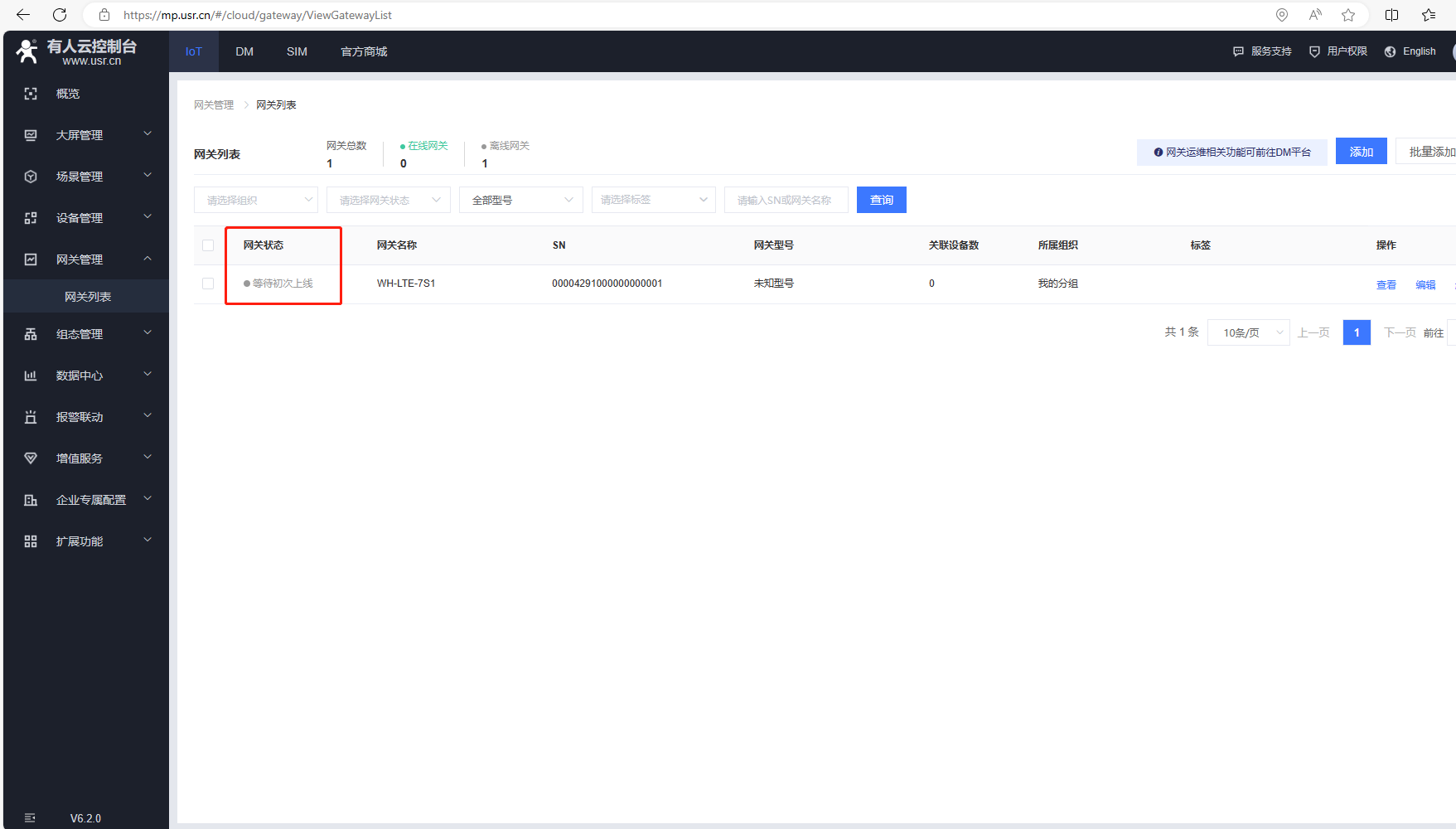

（3）添加完成，返回網關列表，WH-LTE-7S1支持我們內置SIM卡，聯網正常后，網絡狀態在線。

四、WH-LTE-7S1串口配置

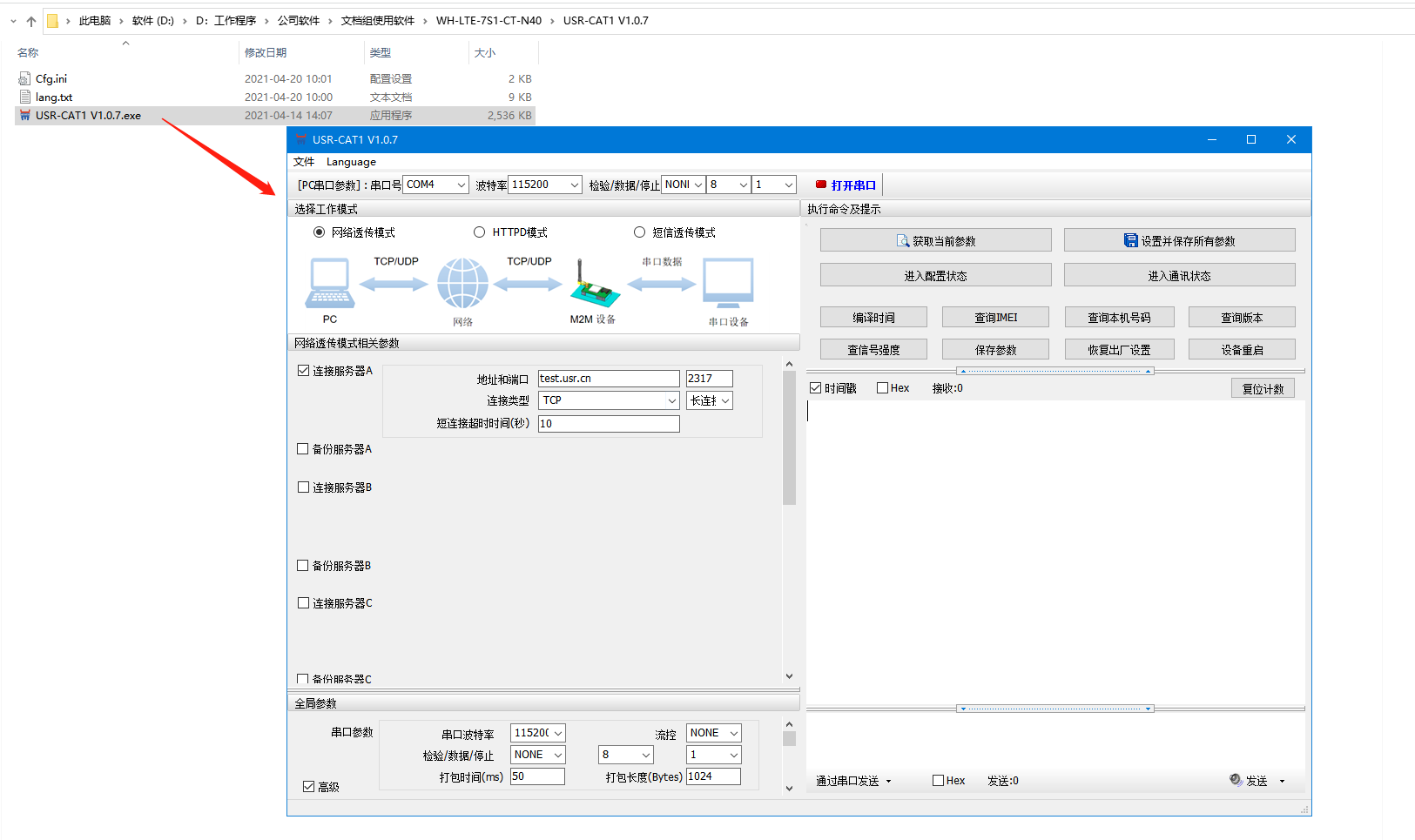

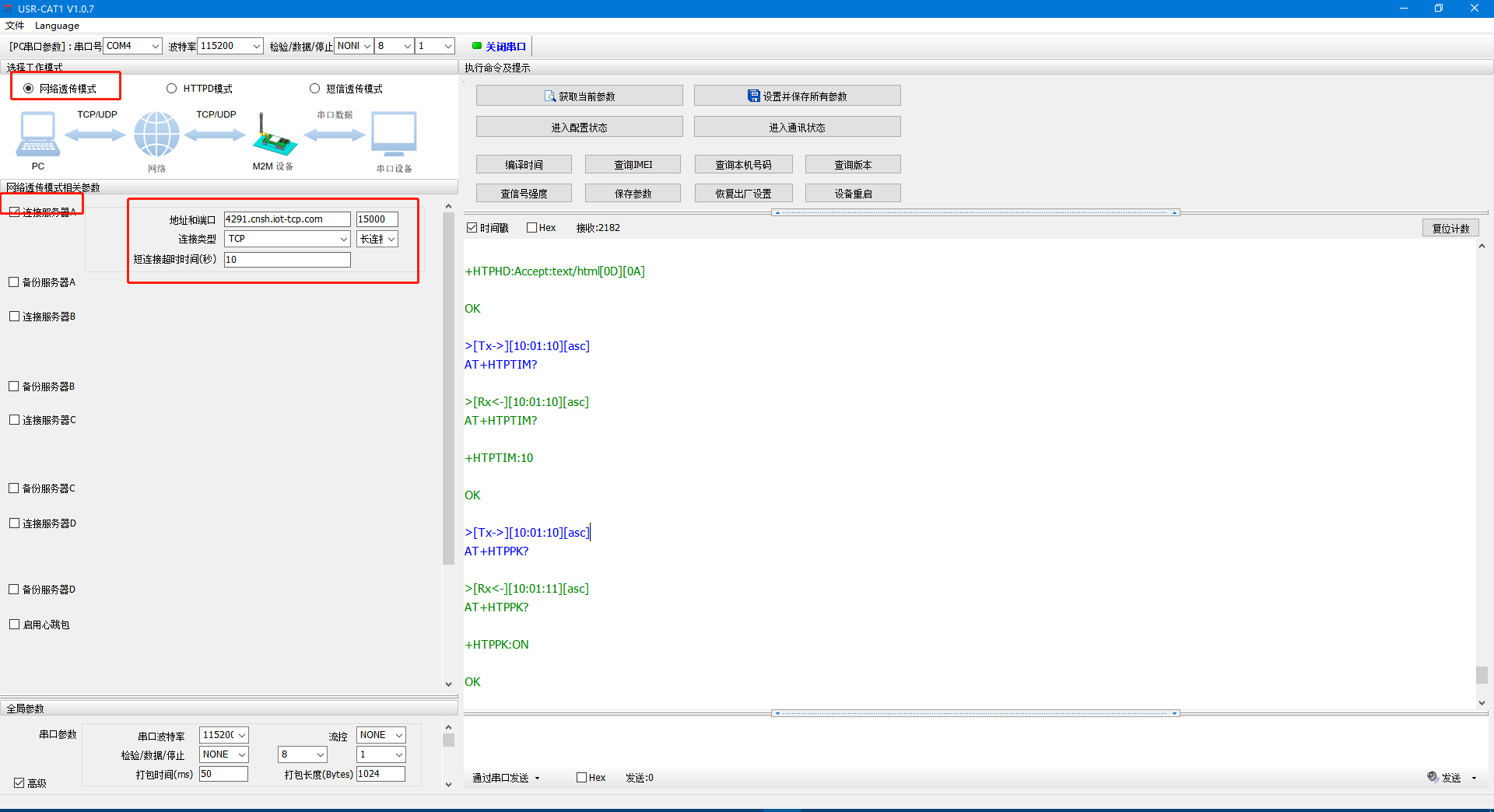

1、打開WH-LTE-7S1設置軟件USR-CAT1_V1.0.7.exe

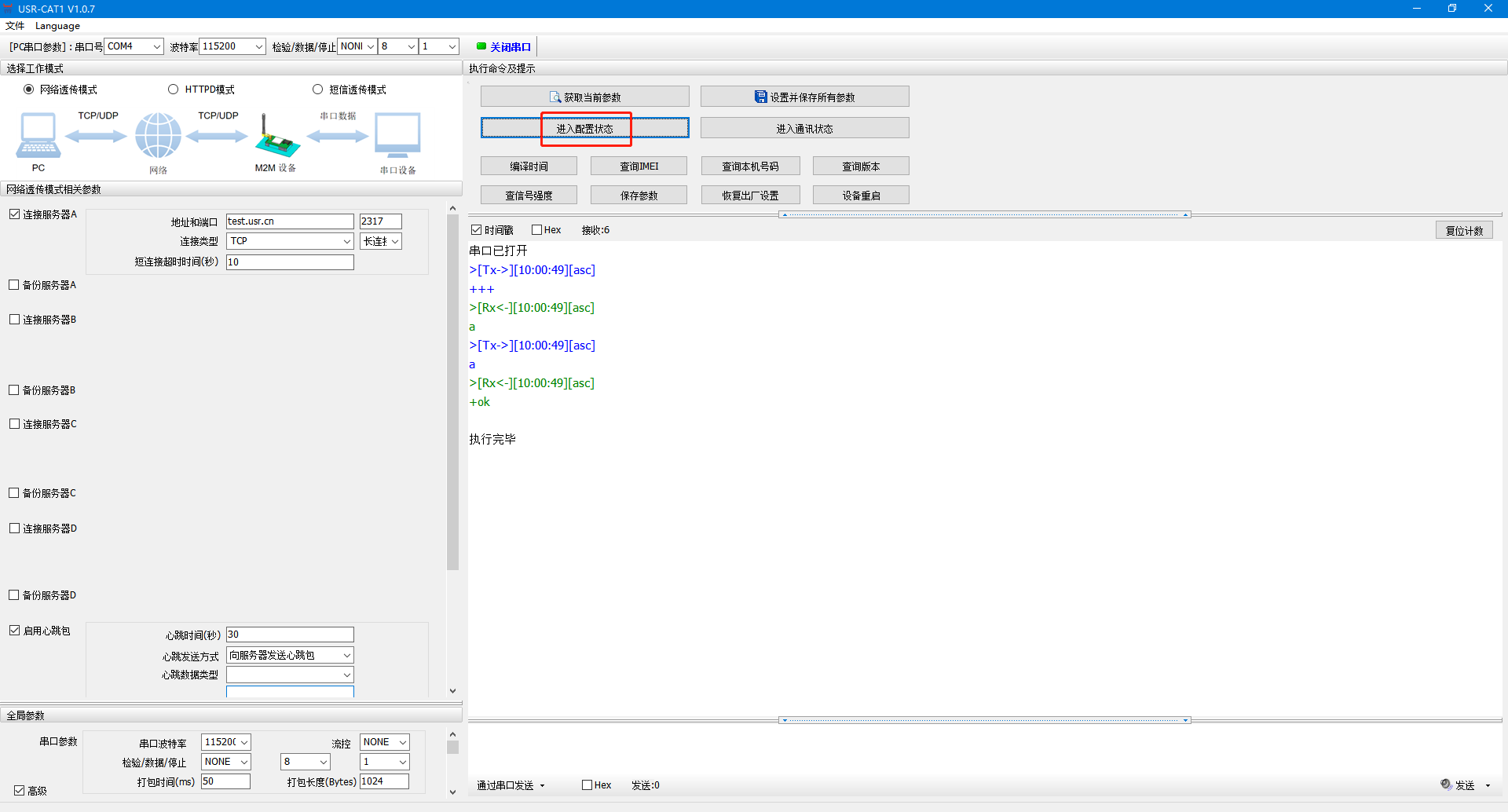

2、打開USB-RS232串口線COM口，設置軟件波特率和WH-LTE-7S1波特率一致，點擊進入配置狀態。

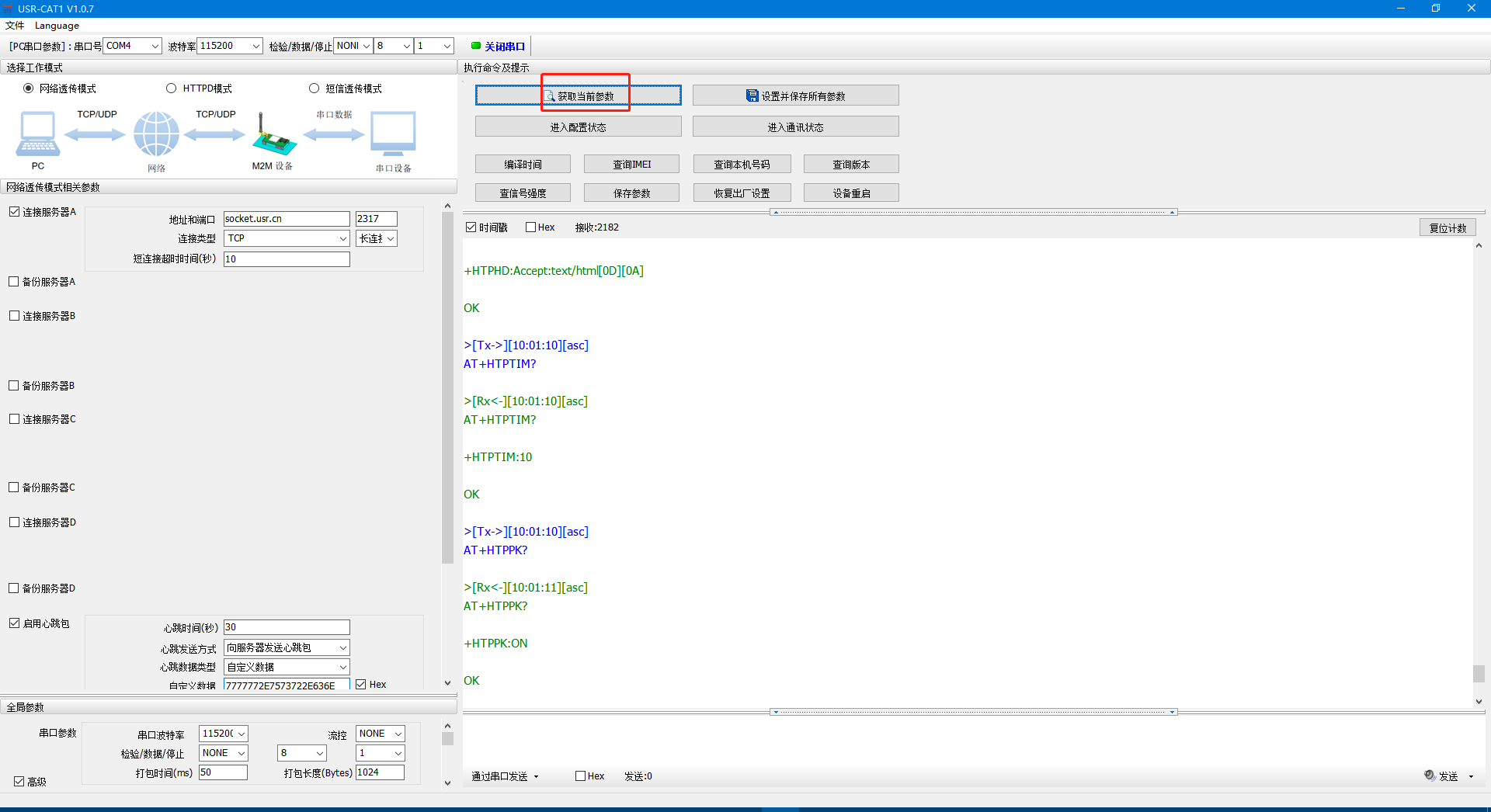

3、點擊獲取當前參數

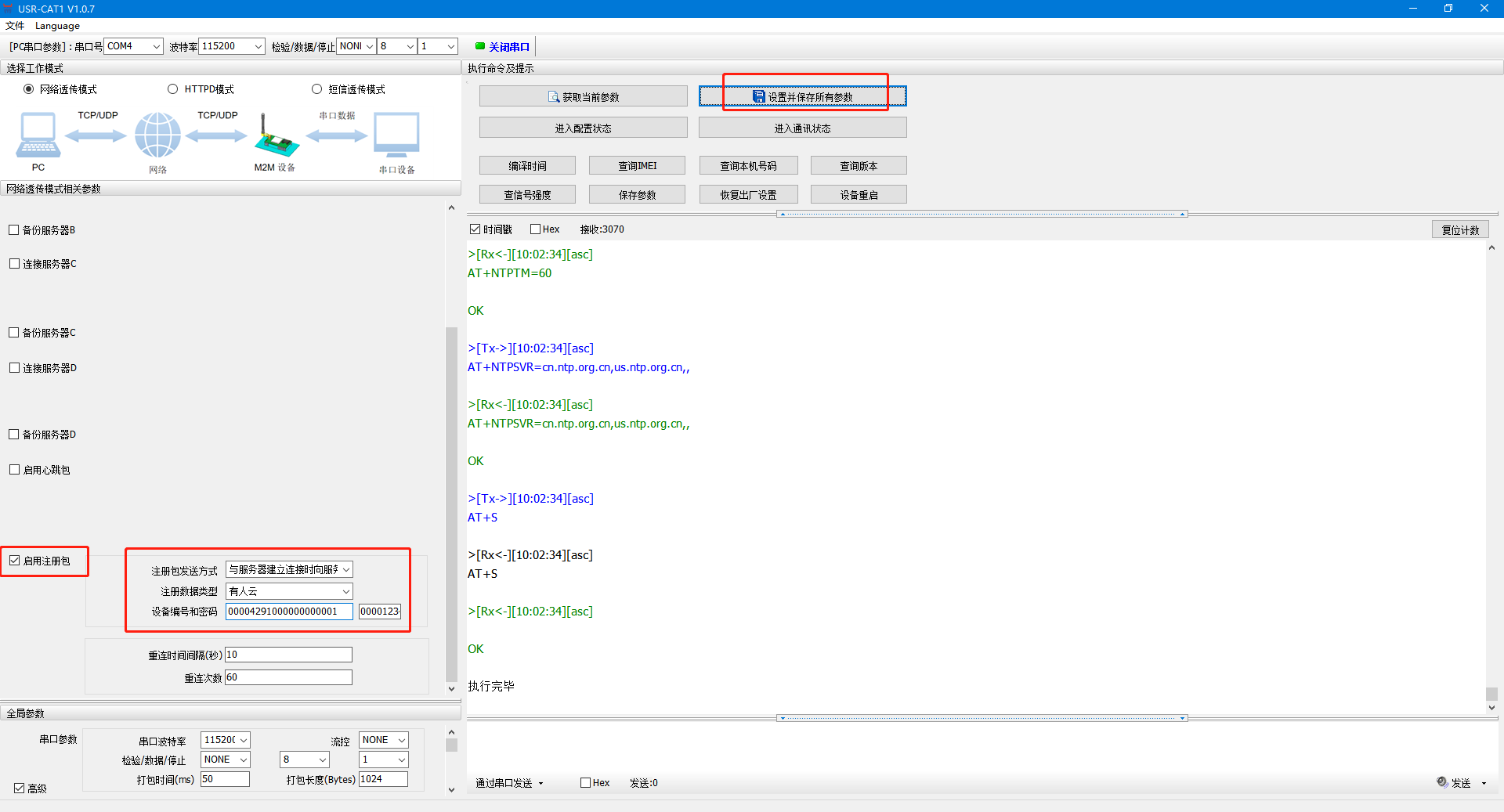

4、設置以下參數，點擊設置并保存所有參數。

選擇網絡透傳模式

勾選連接服務器A

地址填云平臺接入地址為： 4291.cnsh.iot-tcp.com 端口填云平臺端口號15000

連接類型TCP 長連接

開啟注冊包功能，

注冊數據類型，選擇有人云

設備編號和密碼填添加有人云WH-LTE-7S1添加網關自動生成的ID 00004291000000000001，通訊密碼為00001234。

5、設置完參數，有人云網關列表，WH-LTE-7S1在線。

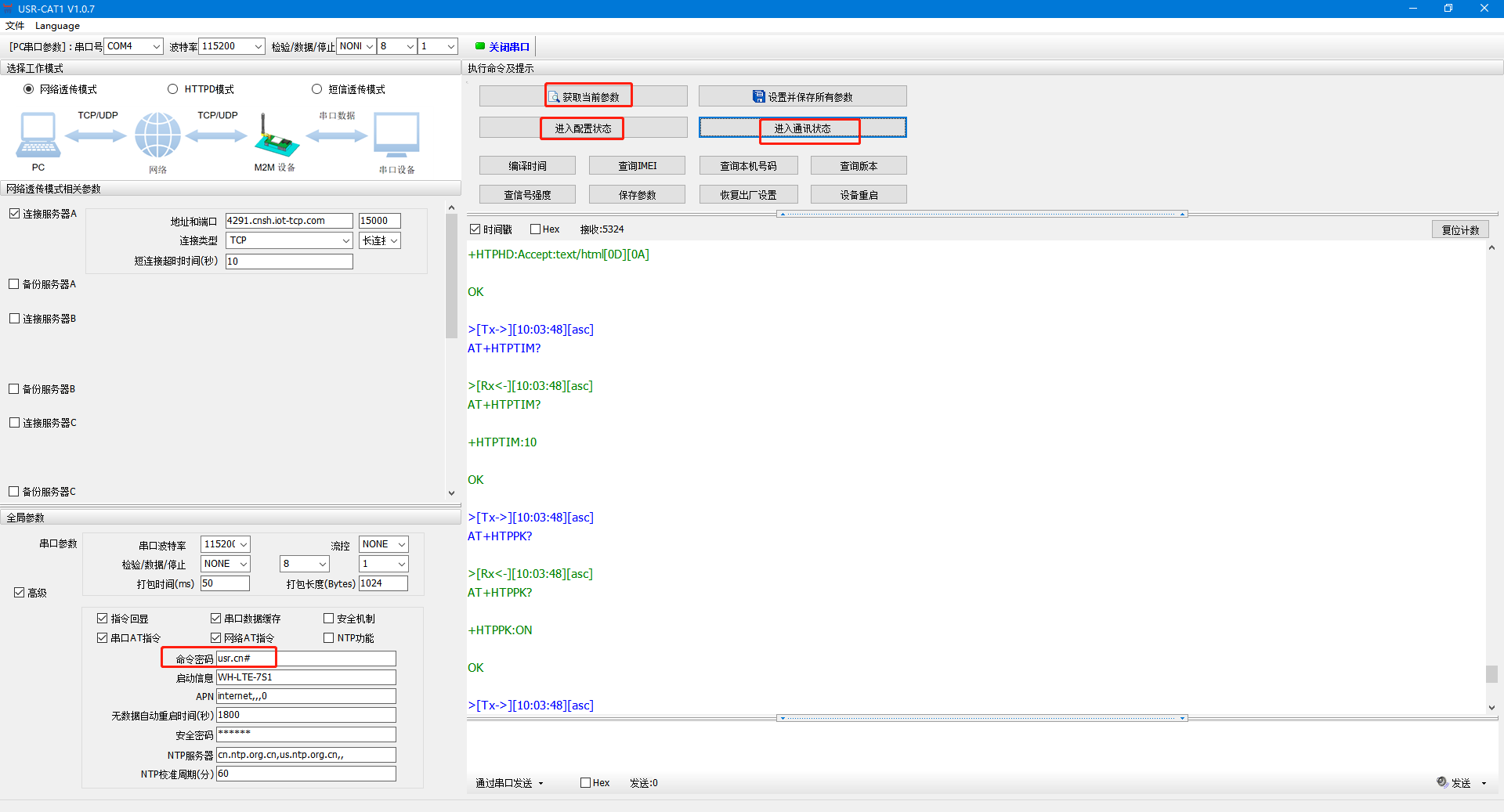

6、確定密碼命令密碼

WH-LTE-7S1設置軟件，點擊進入配置狀態，讀取參數，勾選高級，查看默認命令密碼，是usr.cn#，查詢完點擊進入通訊狀態。

五、有人云發送AT指令

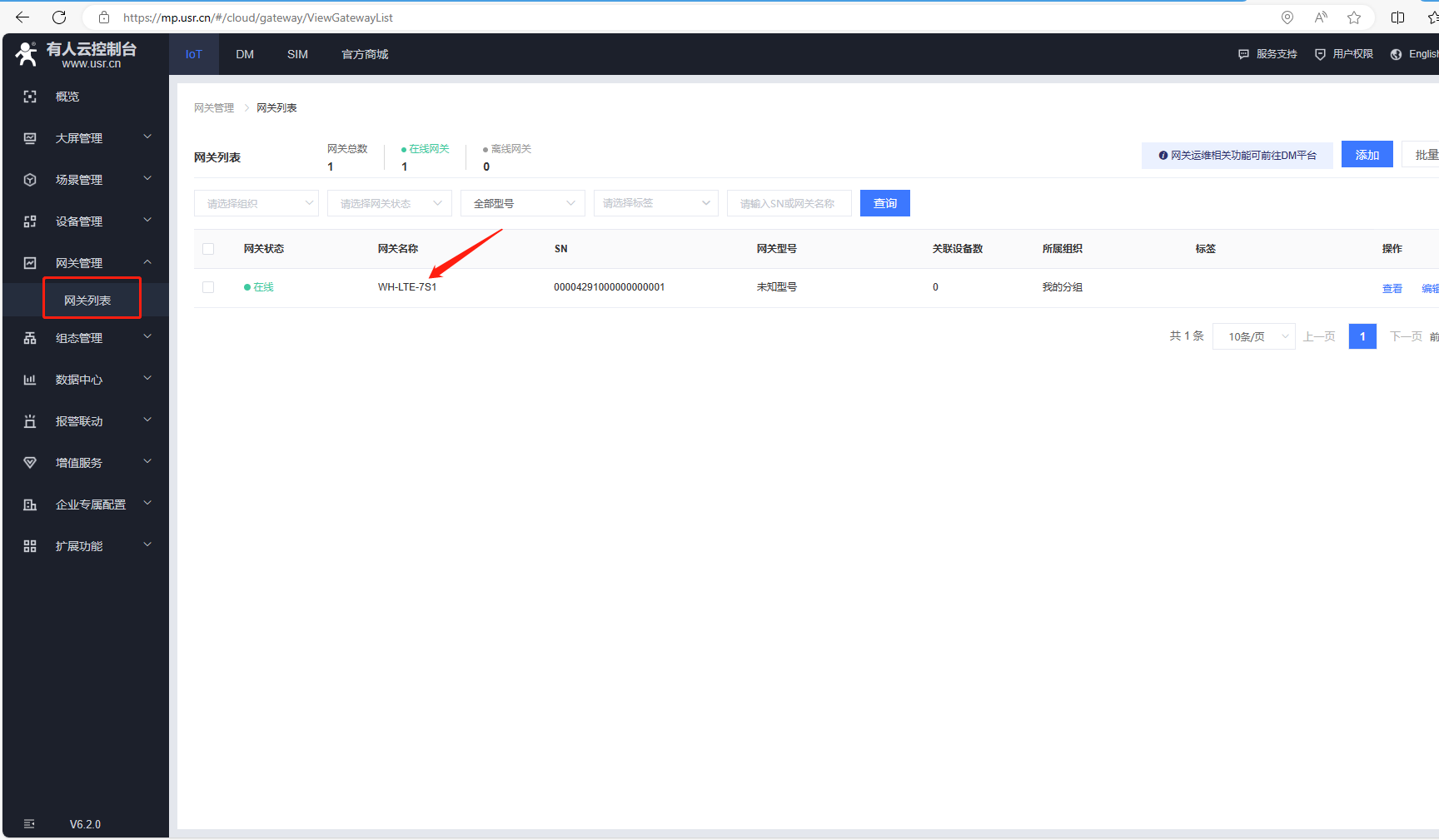

1、點擊網關列表，點擊網關名稱

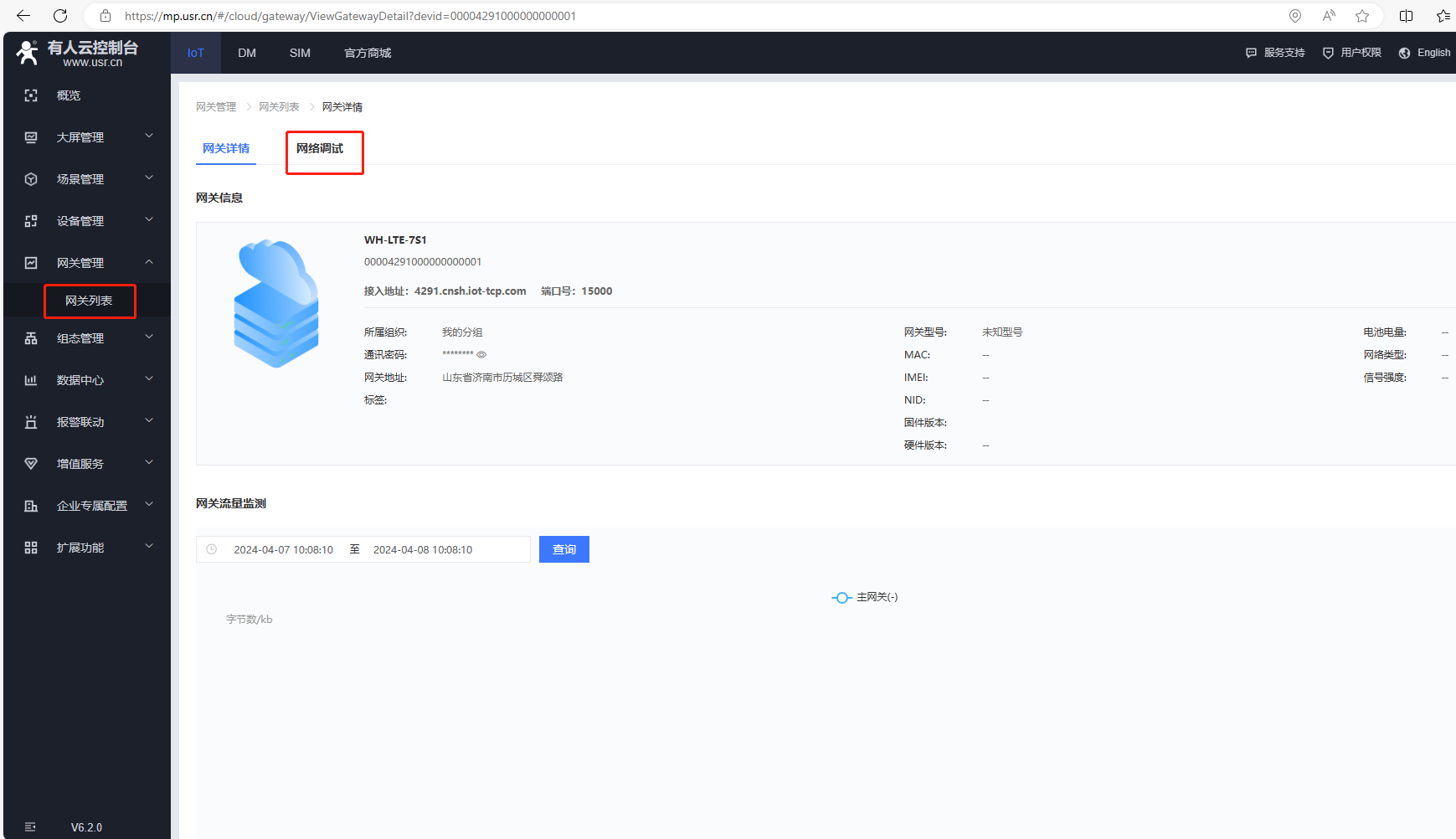

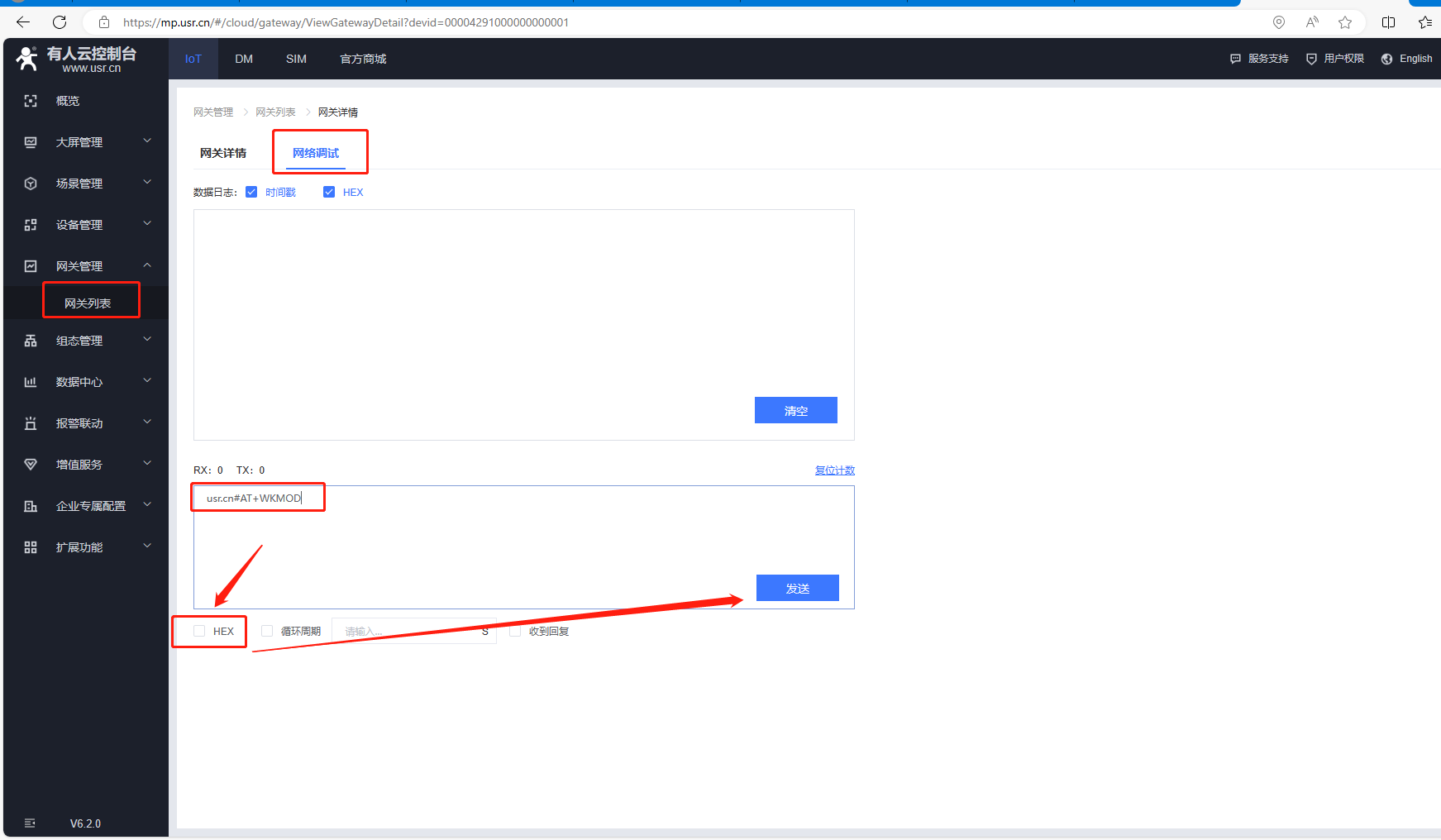

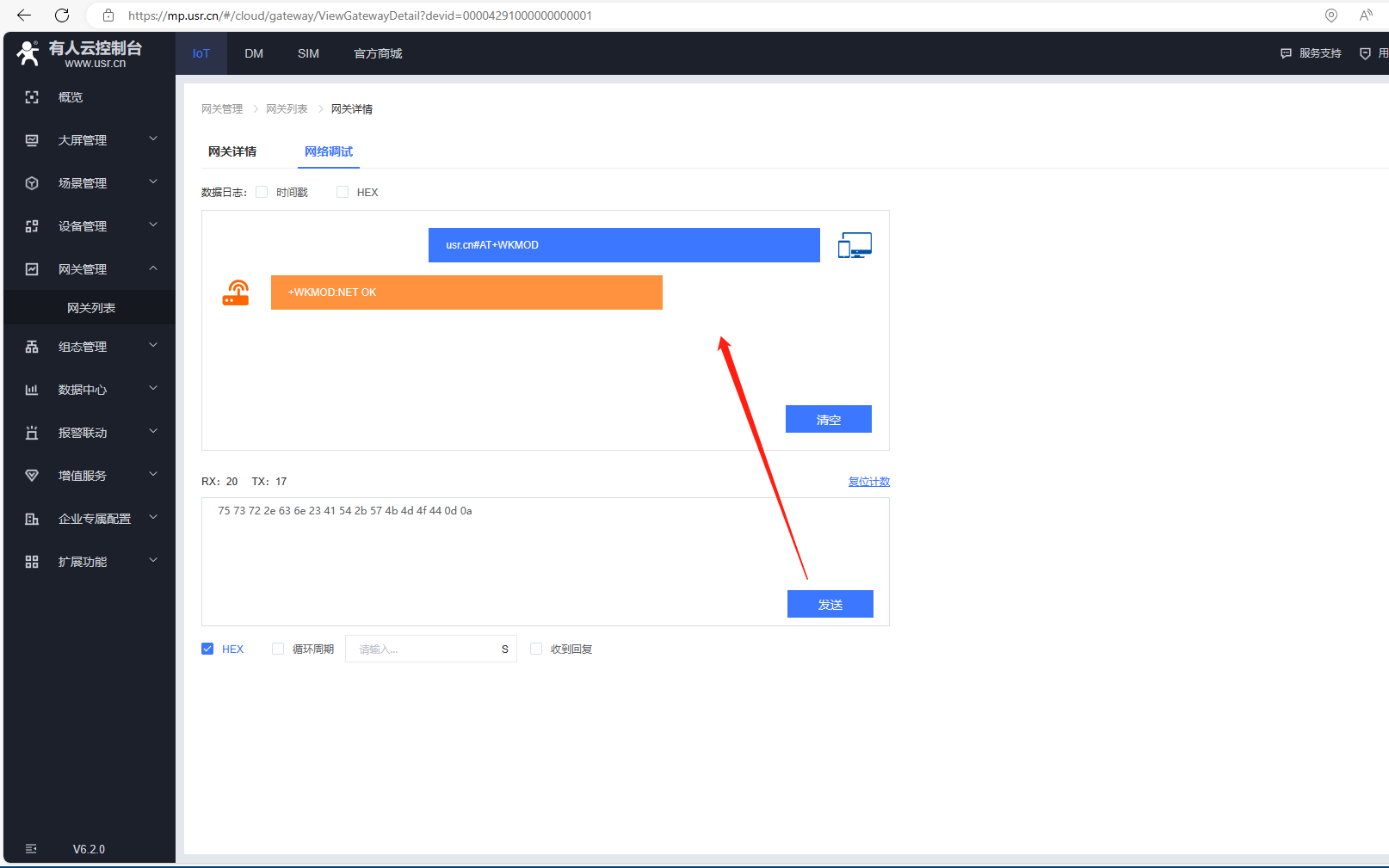

2、點擊網絡調試

3、在發送區先輸入usr.cn#AT+WKMOD，然后去勾選HEX

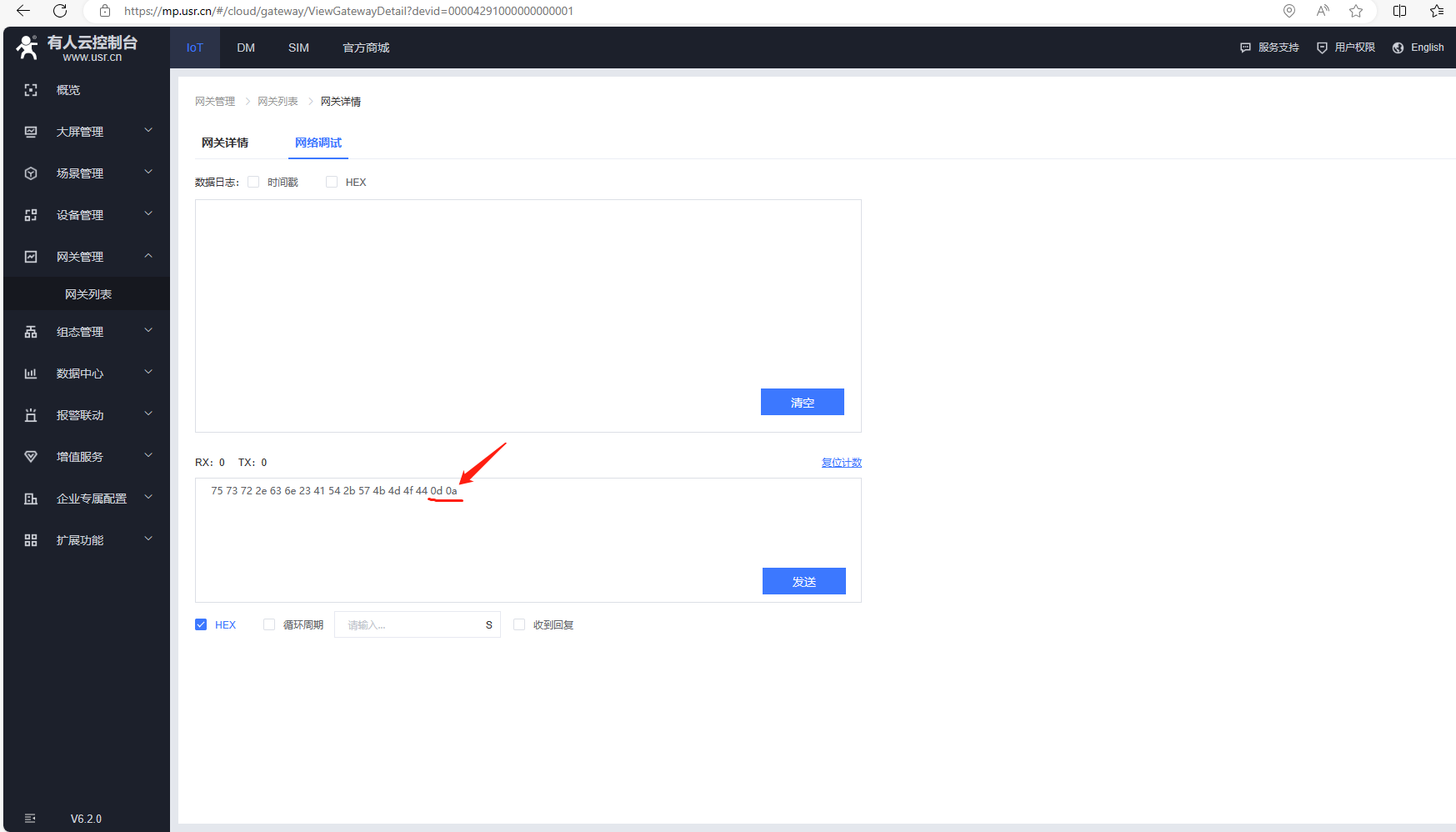

4、勾選HEX顯示之后，在十六進制顯示的AT指令，后面加0D 0A,再點擊發送

5、查詢都工作模式

 usr.cn#AT+WKMOD轉十六進制是75 73 72 2e 63 6e 23 41 54 2b 57 4b 4d 4f 44 ，使用有人云網絡調試發送AT指令，最后要加0D 0A回車換行，才能發送，查詢到AT指令內容。

例如：

75 73 72 2e 63 6e 23 41 54 2b 57 4b 4d 4f 44 0d 0a

編寫人：金志方 編寫日期：2024-04-09

審核人：金志方 審核日期：2024-04-09

訂正版本：V1.0 訂正內容：初稿
