兩個USR-FQ610無線交換機模式通訊示例

一、資料下載：

1、USR-FQ610 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1370.html

2、USR-FQ610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1371.html

3、USR-FQ610 上位機軟件官網下載鏈接：http://imbacareer.com.cn/Download/1372.html

二、硬件連接：

1、所需物品：

USR-FQ610 產品 2臺

12V電源適配器 2個、

USB-RS232串口線 2條

超五類網線 2根

筆記本電腦 2臺

2、硬件連接：

兩個USR-FQ610 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。兩個USR-FQ610的網口分別用網線接2個電腦網口。

2個電腦模擬2臺網口設備。

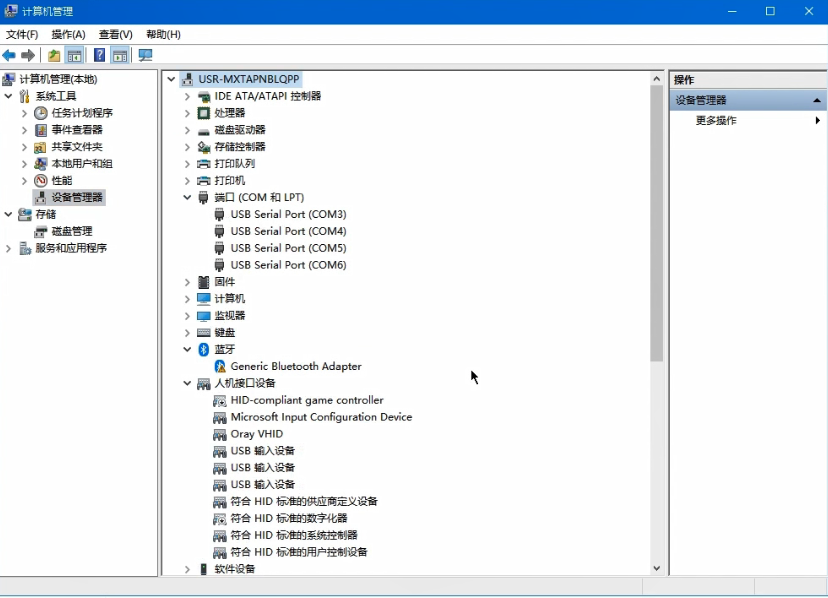

電腦打開計算機——管理——端口，確認USB-RS232串口的COM口號。

三、產品參數設置：

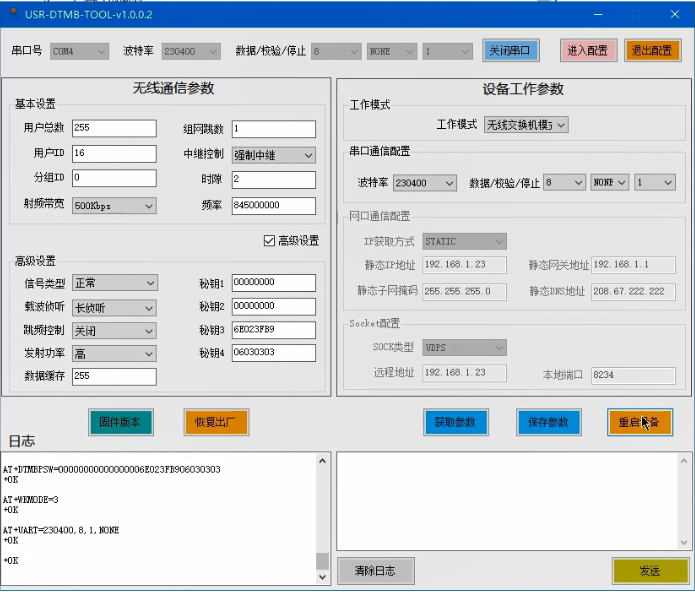

1、第一臺USR-FQ610參數設置

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）對應默認串口參數，波特率230400，數據位8，校驗位NONE，停止位1。

（3）點擊進入配置。

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

（5）設置用戶ID為16，組網跳數用1，中繼控制用強制中繼（如果2個FQ610之前通訊，也可以關閉中繼，選擇不中繼）。

工作模式選擇無線交換機模式。

（6）點擊保存參數，再點擊重啟設備。

2、第二臺USR-FQ610參數設置

電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）對應默認串口參數，波特率230400，數據位8，校驗位NONE，停止位1。

（3）點擊進入配置。

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

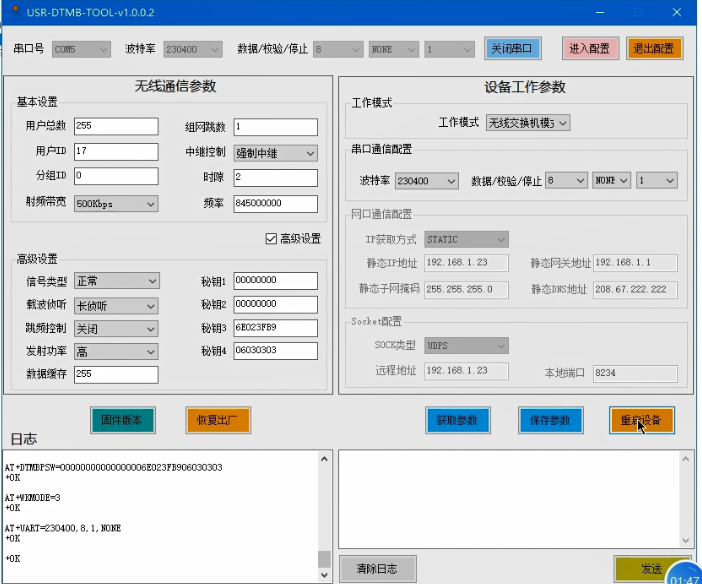

（5）設置用戶ID為17，組網跳數用1，中繼控制用強制中繼（如果2個FQ610之前通訊，也可以關閉中繼，選擇不中繼）。

工作模式選擇無線交換機模式。

（6）點擊保存參數，再點擊重啟設備。

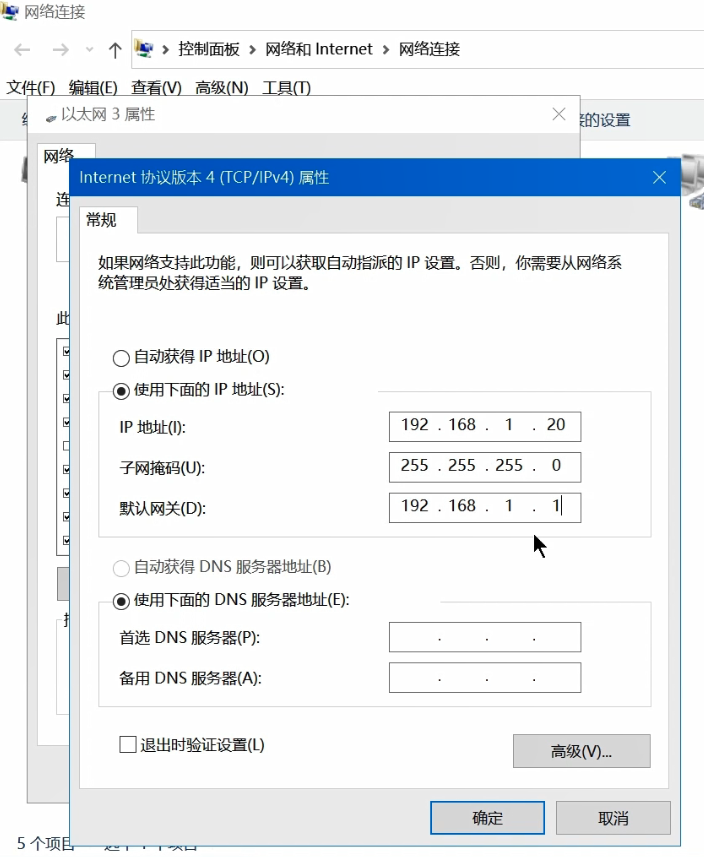

3、電腦本地網卡IP設置

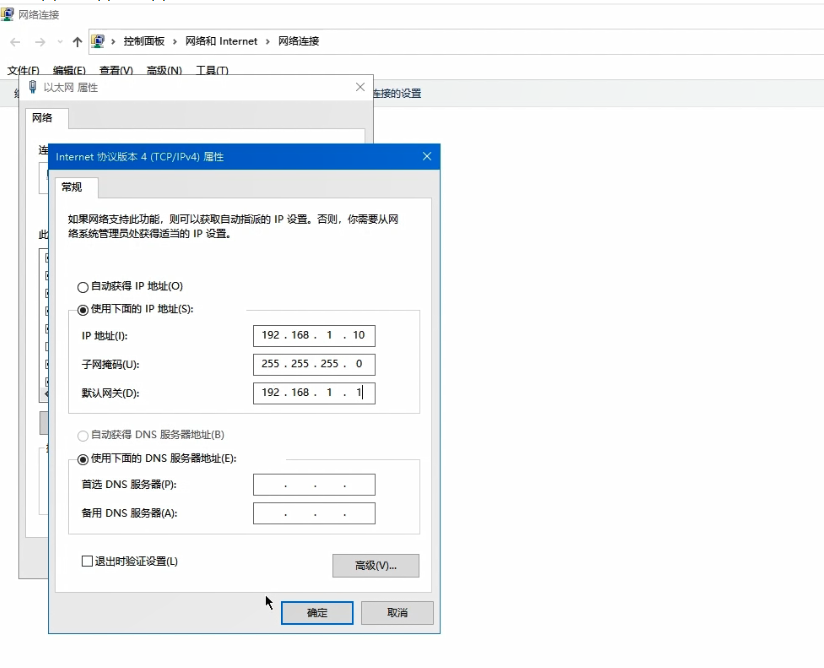

（1）將第一臺電腦的有線網卡，IPv4設置靜態IP，192.168.1.10，子網掩碼255.255.255.0，網關192.168.1.1

（2）將第二臺電腦的有線網卡，IPv4設置靜態IP，192.168.1.20，子網掩碼255.255.255.0，網關192.168.1.1

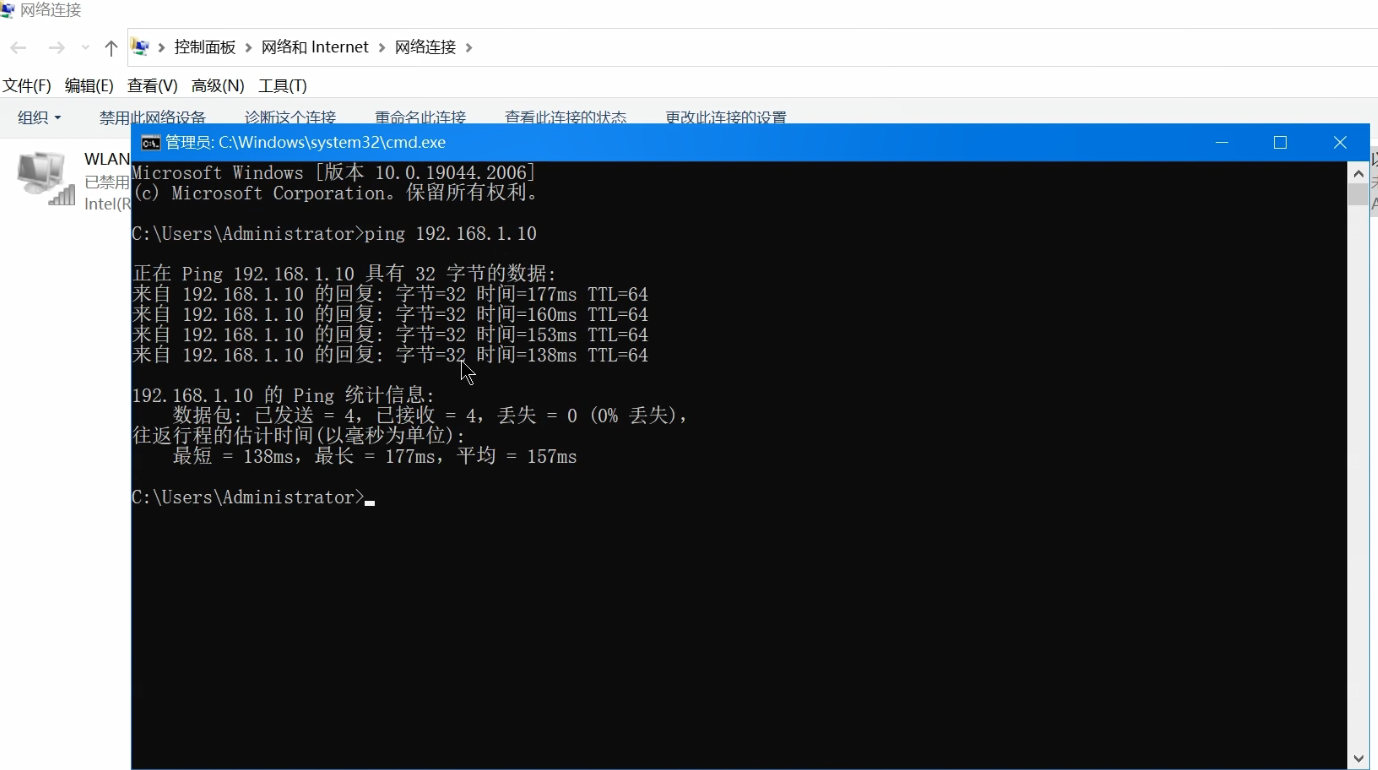

（3）第二臺電腦去PING第一臺電腦的IP，192.168.1.10

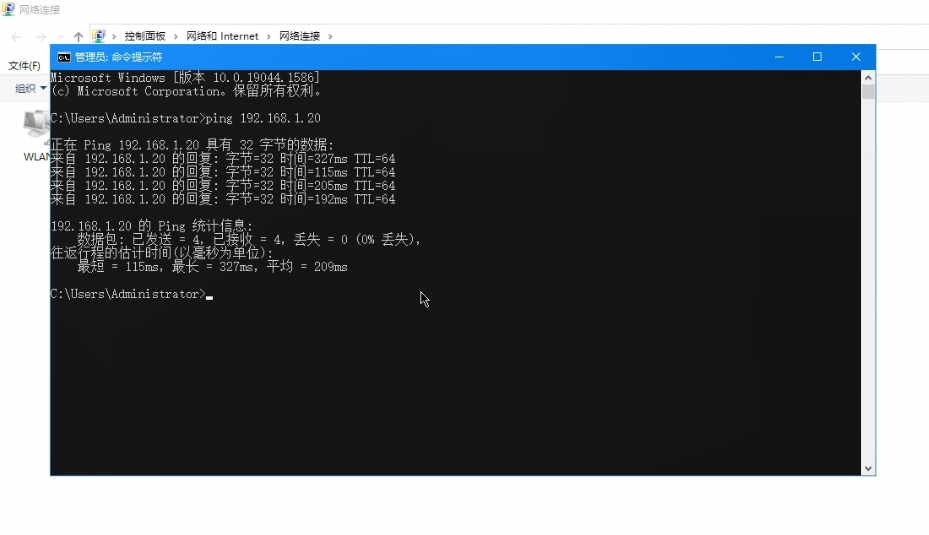

（4）第一臺電腦去PING第二臺電腦的IP，192.168.1.20

四、功能調試：

1、建立TCP連接：

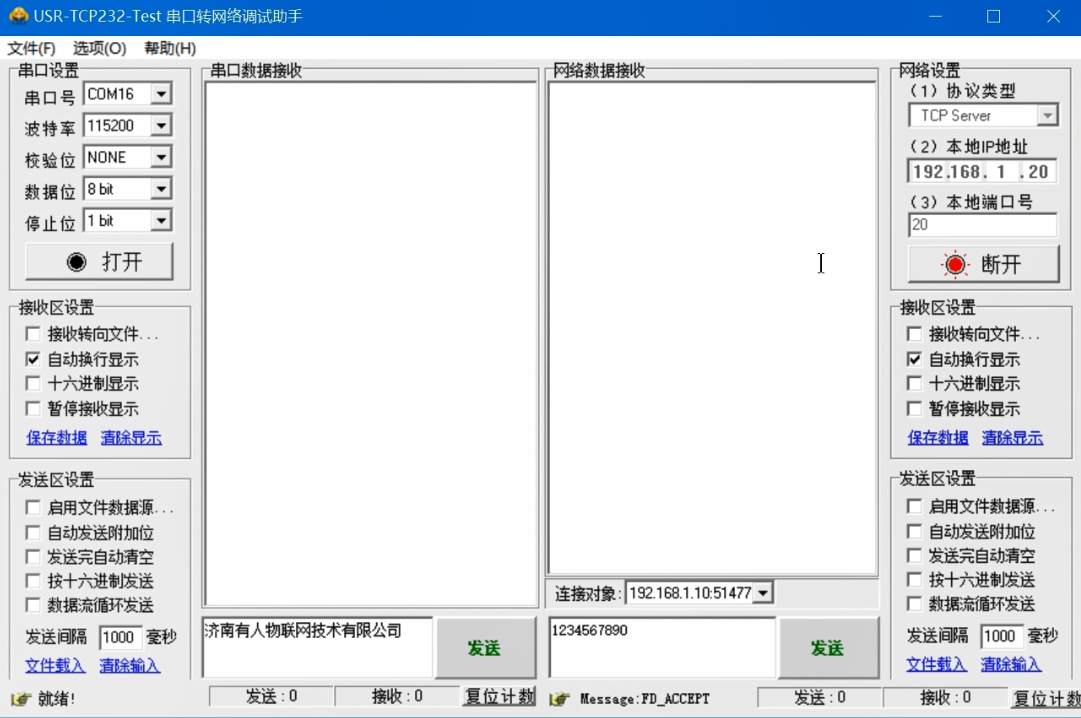

（1）第二臺電腦打開網絡助手，做TCP server，本地IP地址是192.168.1.20，本地端口號20。點擊監聽，下面連接對象會顯示連接對象。

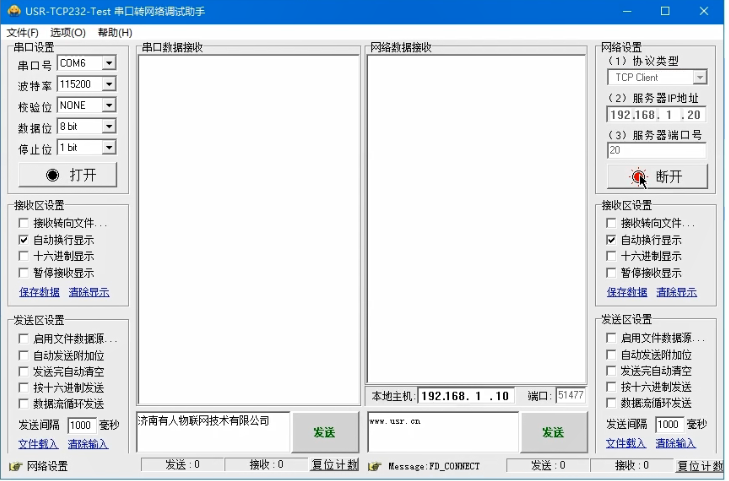

（2）第一臺電腦打開網絡助手，做TCP client，服務器IP地址填192.168.1.20，服務器端口是20，點擊連接。

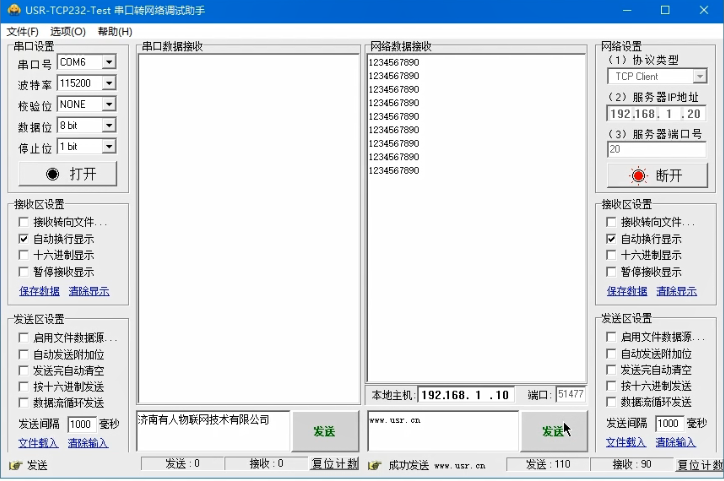

2、通訊測試：

然后測試2個網口設備之間的網絡數據傳輸。

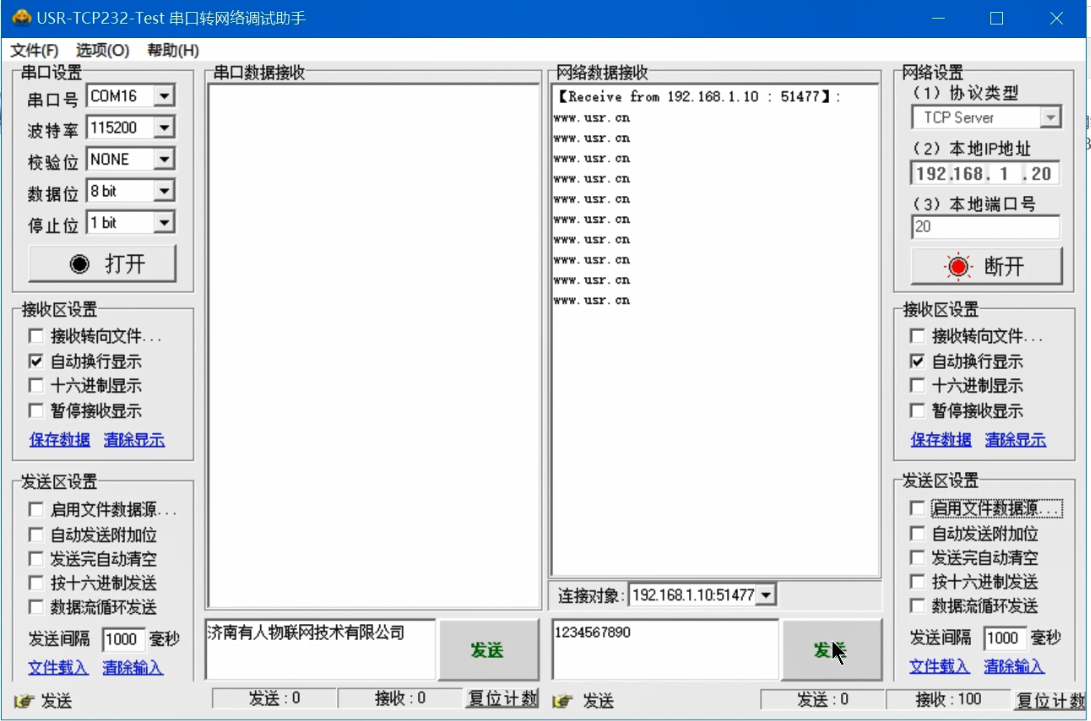

（1）第一臺電腦做的客戶端給第二臺電腦做的服務器發送數據。

（2）第二臺電腦做的服務器給第一臺電腦做的客戶端發送數據。

五、測試結論：

2個USR-FQ610，網口分別接同網段的電腦，用2個網絡助手去建立TCP連接，2個網絡助手之間可以相互通訊。

編寫人：金志方 編寫日期：2024-01-10

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
