異地組網使用教程

1、準備工作

1.1 DM異地組網簡介

對等網絡：可實現站點與站點之間的終端任意互通。

星型網絡：可實現中心站點與子站點之間的終端任意互通，子站點與子站點及其終端之間不可互通。

說明：路由器設備稱之為站點，PC和手機端工具為站點用戶，路由器連接的子設備稱之為終端。

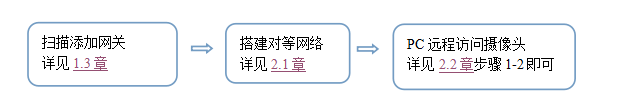

快速向?qū)В喝娇焖賹?shí)現異地組網，體驗PC遠程訪問攝像頭實現遠程監控場景。

詳細向?qū)В喝缧柙敿?xì)體驗所有組網功能，可順序閱讀該文檔。

1.2 設備準備

USR-G806w 2臺（以G806w為例），電源適配器2個，網線若干，4G天線2根，WiFi天線4根

PC 1~3臺

SIM卡2張

身份證（用來路由器內置卡實名認證）

攝像頭一個

1.3 使用方式

1.4 掃碼添加網關

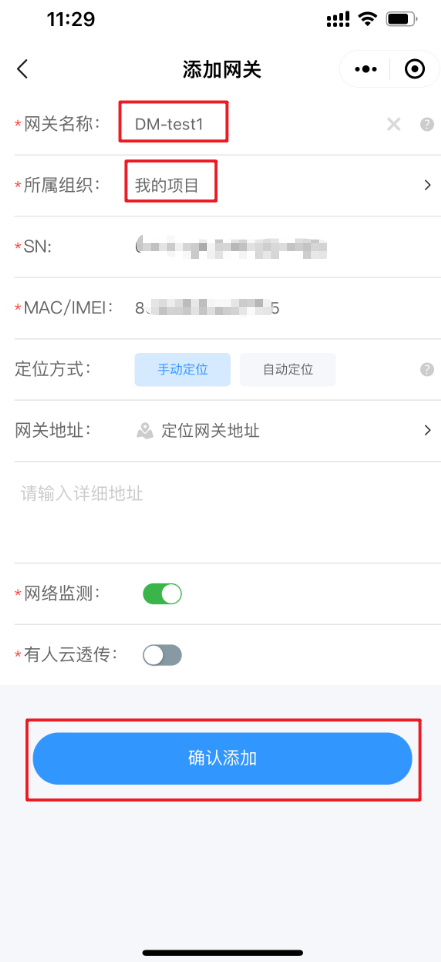

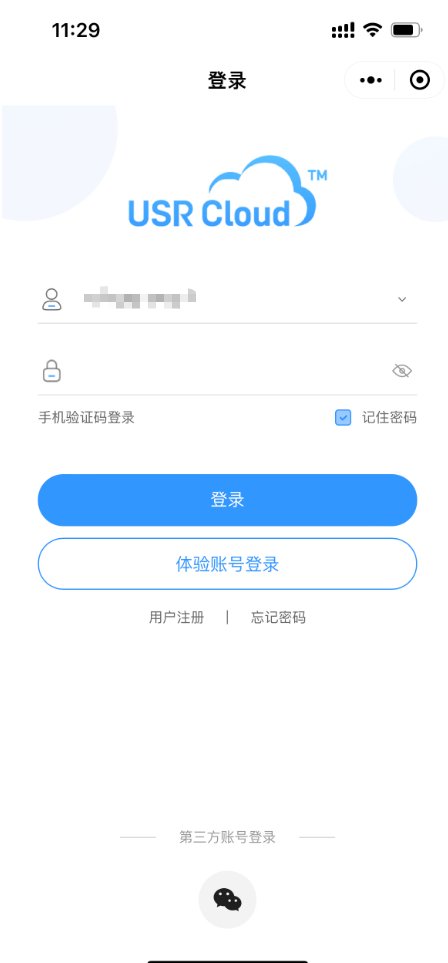

步驟一：使用微信掃描路由器機身標簽的二維碼（DR185掃描機身正面二維碼）；

步驟二：按照步驟注冊登錄后跳轉至添加設備界面；

步驟三：設置并添加設備成功。

2、配置組網

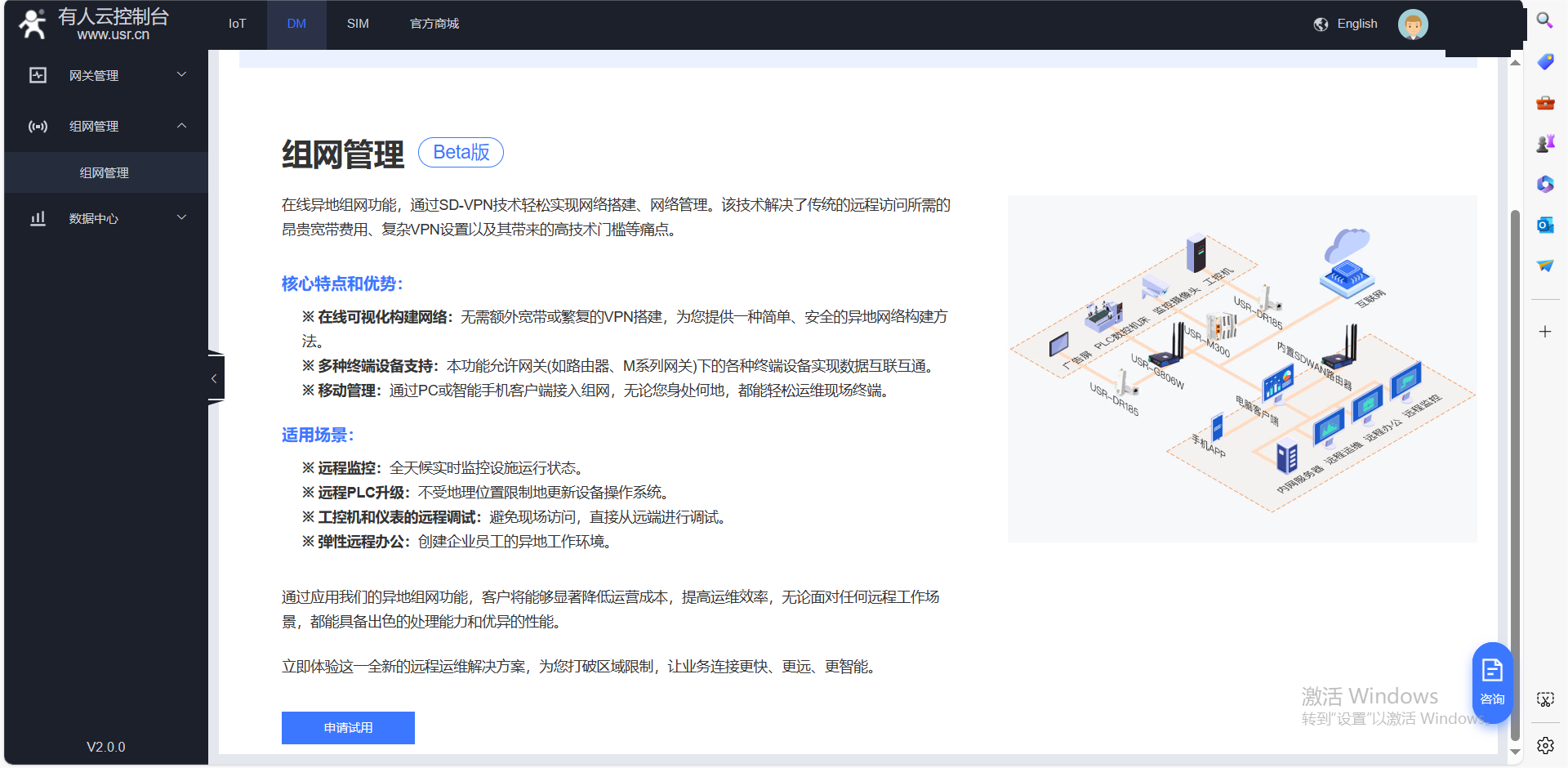

注明：DM異地組網平臺PC端地址：http://cloud.usr.cn/，使用1.3章節賬號登錄PC端平臺。

申請測試異地組網，點擊申請后可進行如下操作，將用戶名提交給有人銷售或客服，耐心等待至申請通過后可進行使用組網功能。

2.1 搭建對等網絡

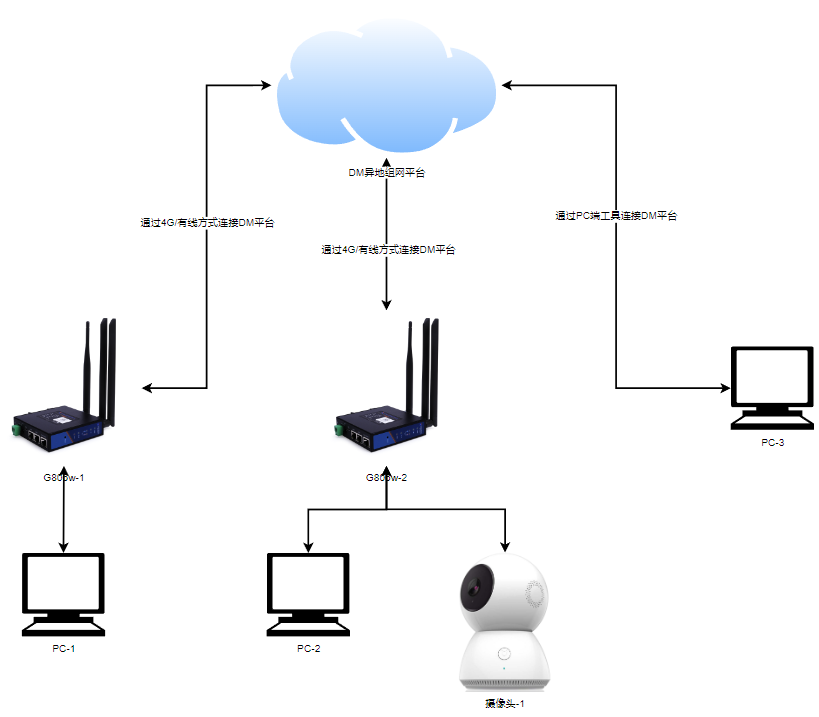

請參考該拓?fù)浯罱▽Φ染W(wǎng)絡

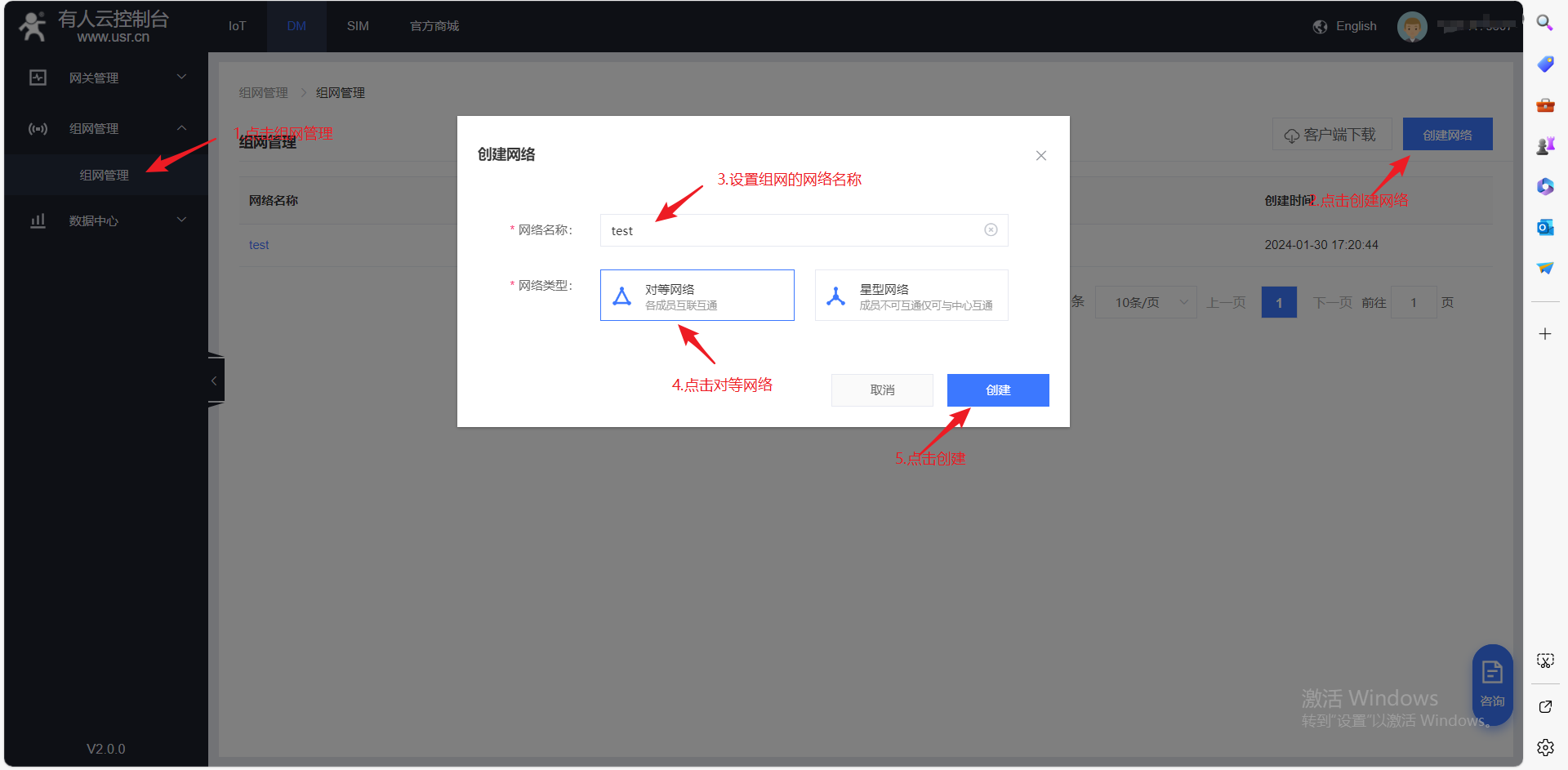

步驟一：創建一個對等網絡

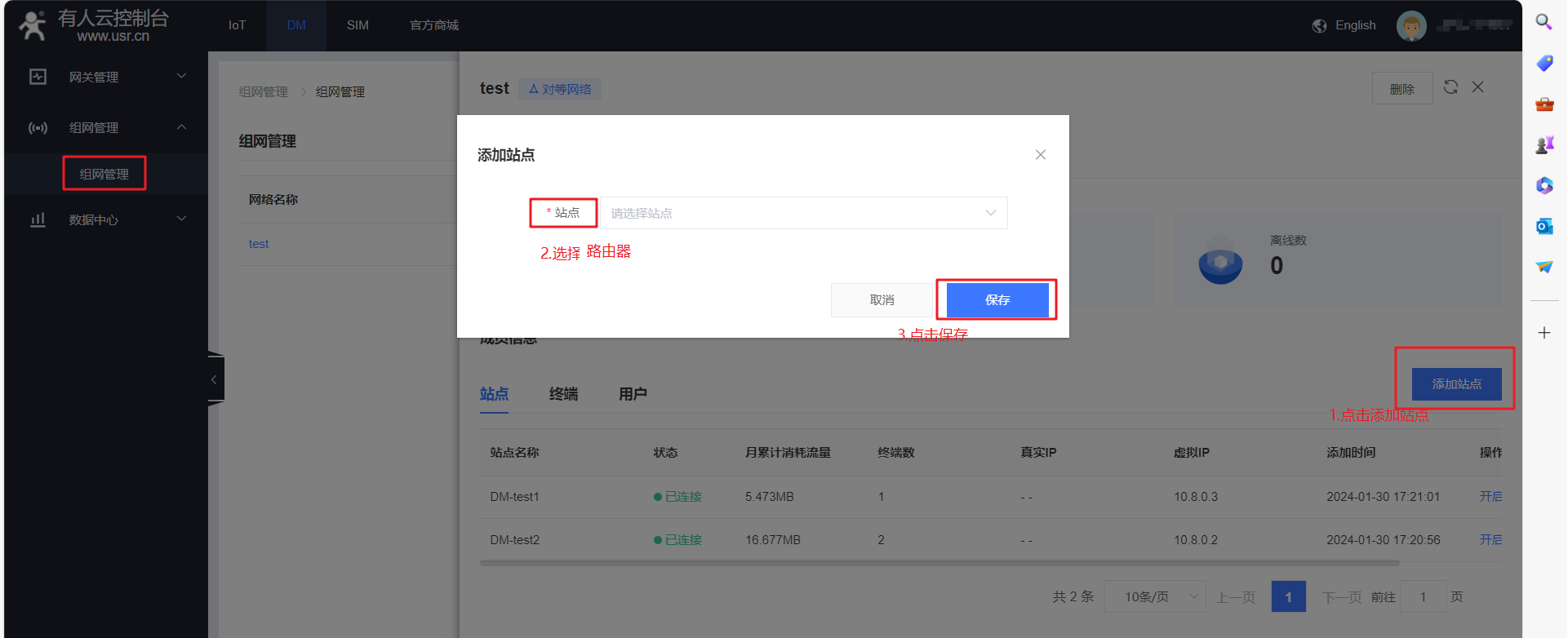

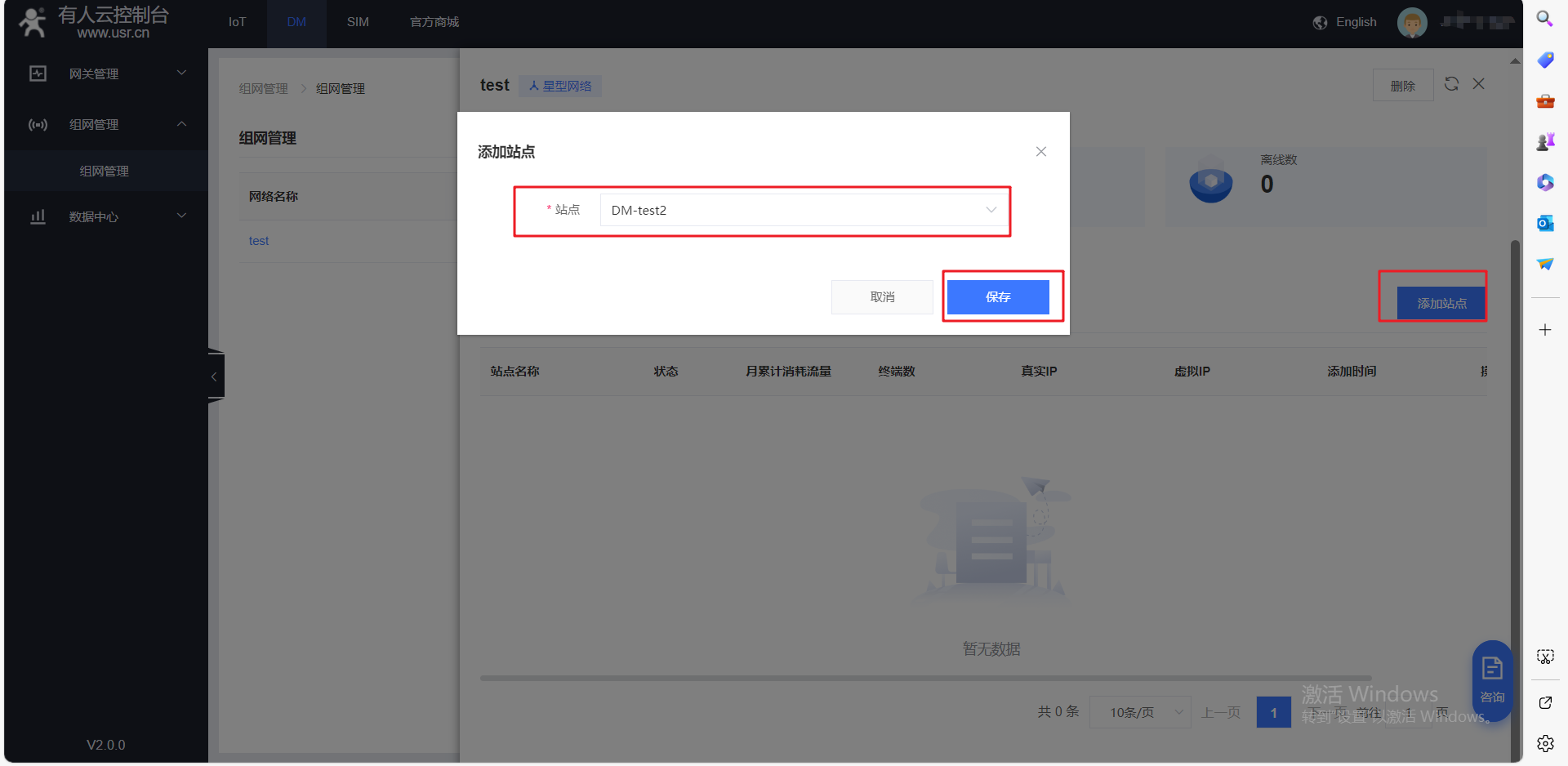

步驟二：添加站點，依次添加2臺806w路由器。

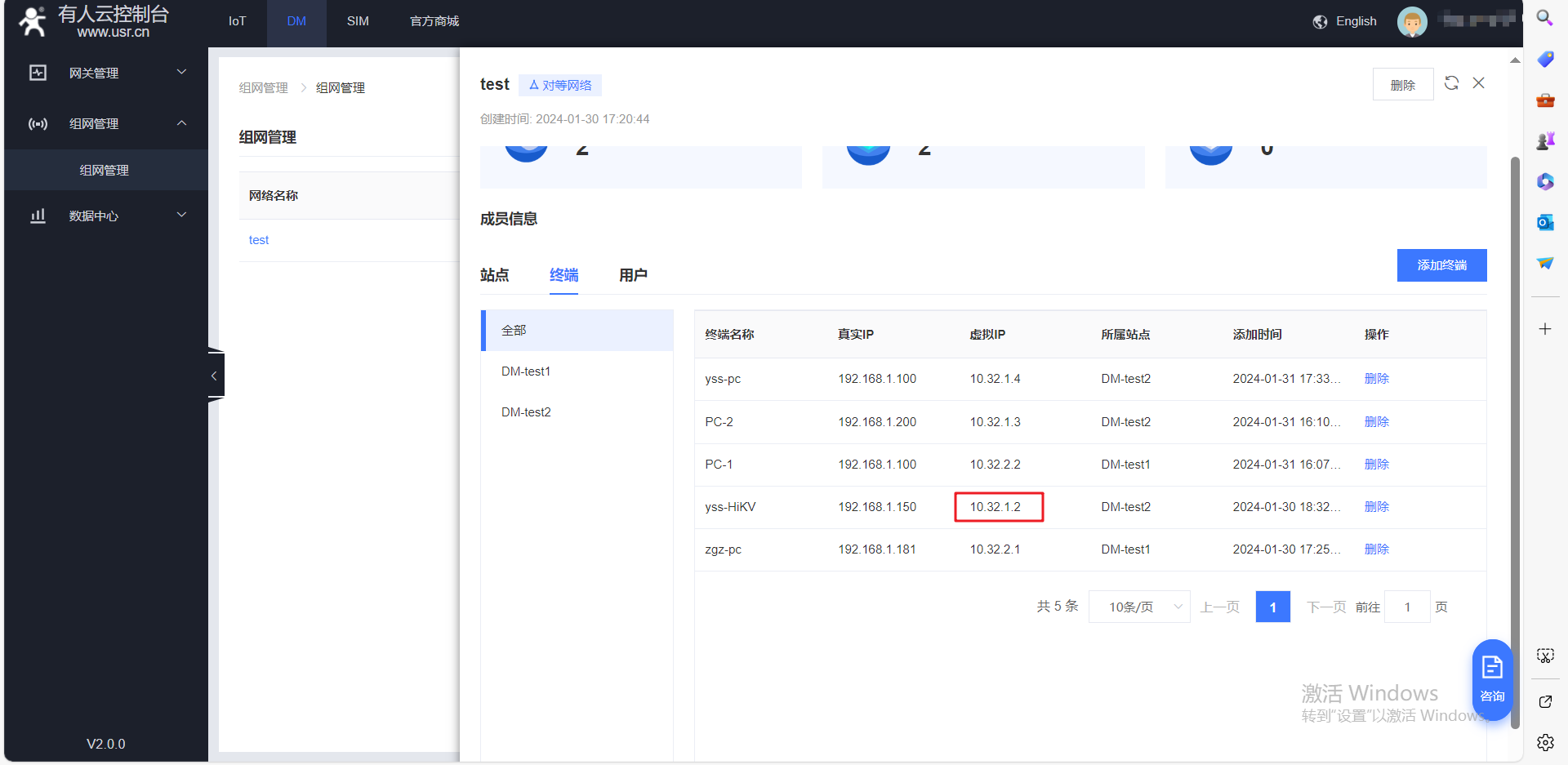

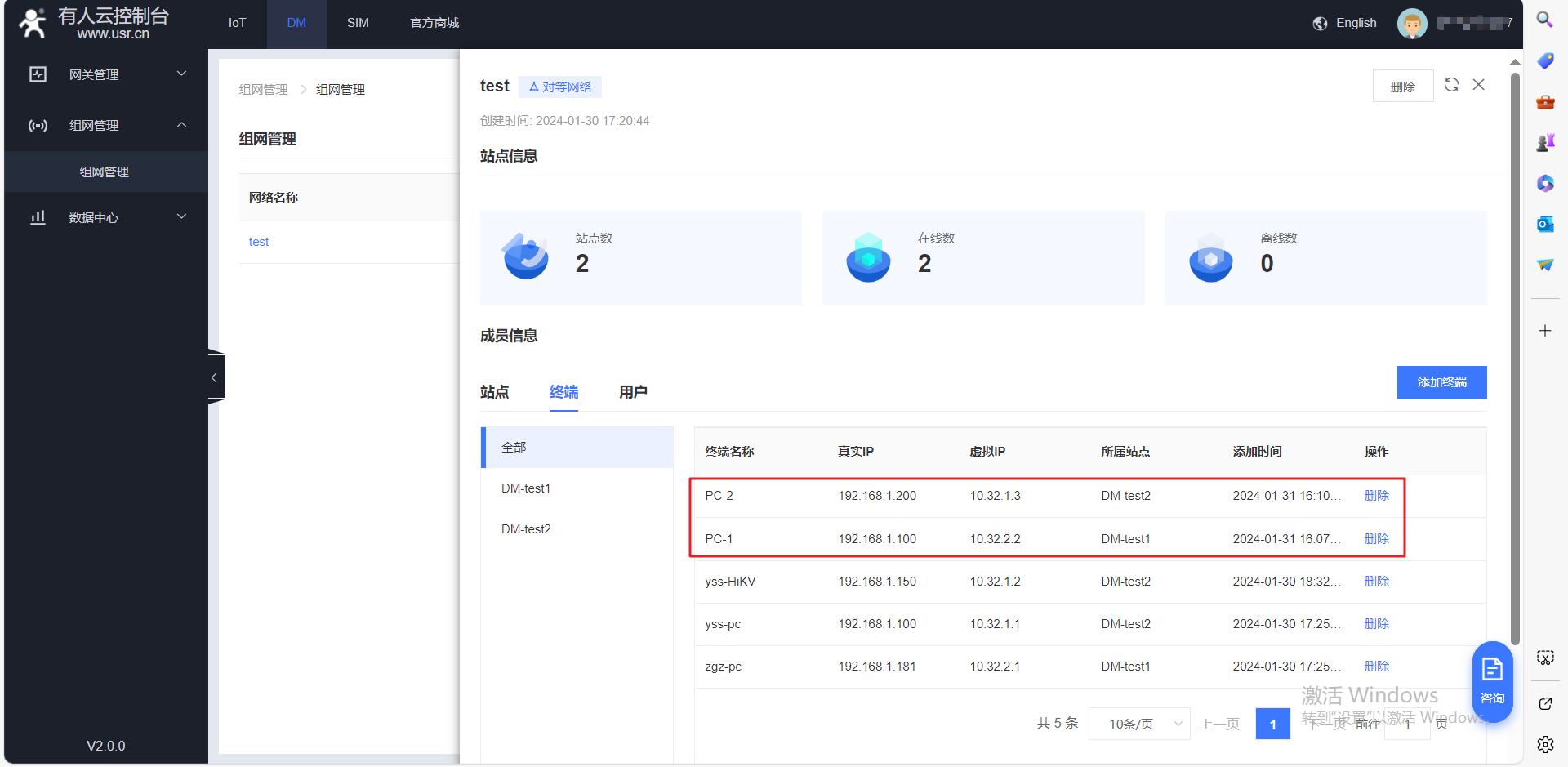

步驟三：添加終端設備

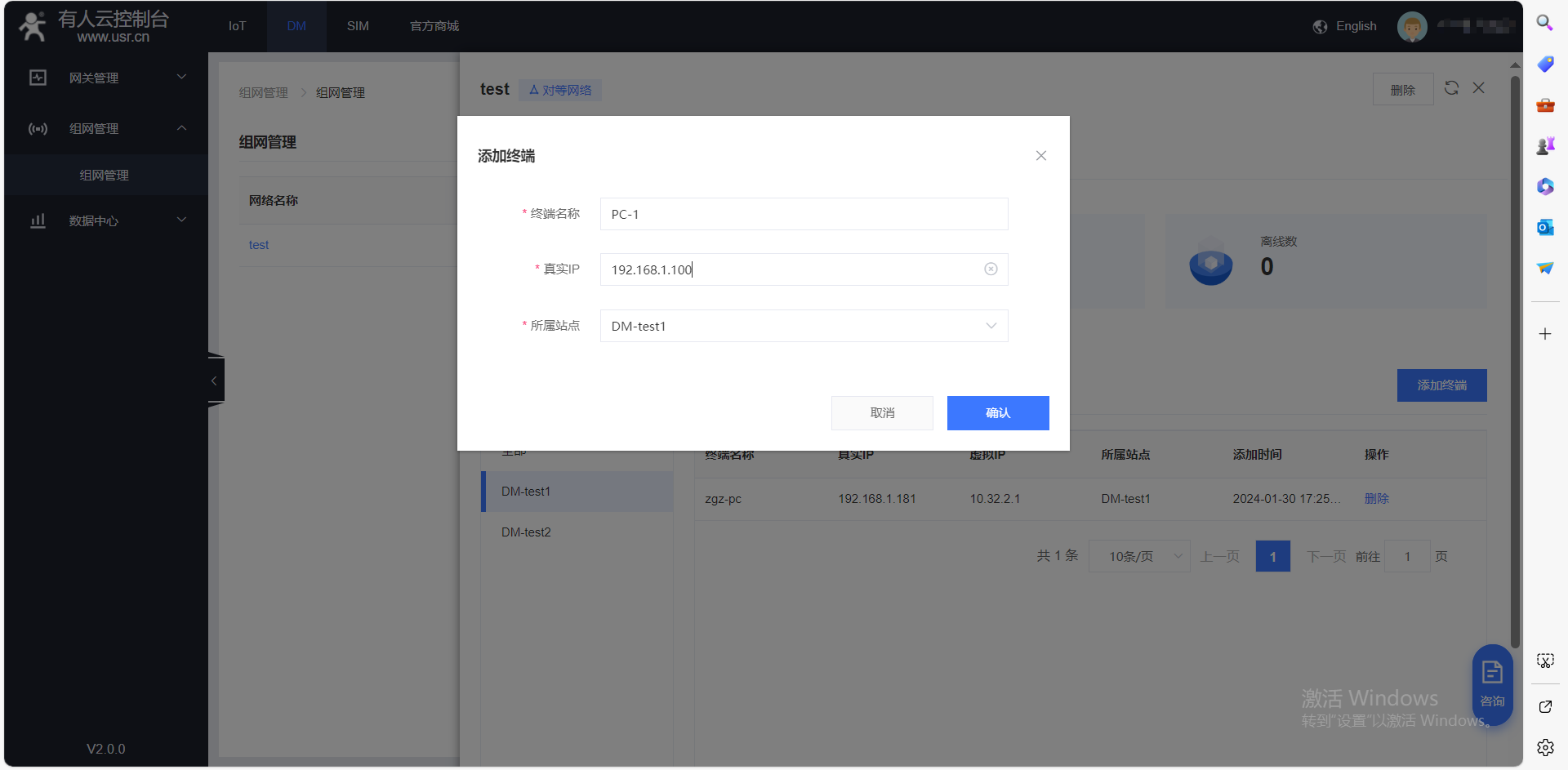

注意：添加終端的IP為路由器LAN（或WiFi）連接的終端設備（例：2.1章拓?fù)鋱D中的PC-1和PC-2），并且建議終端設備設置為靜態IP（如終端設備為DHCP分配，可能存在終端設備分配的IP會變化情況）。

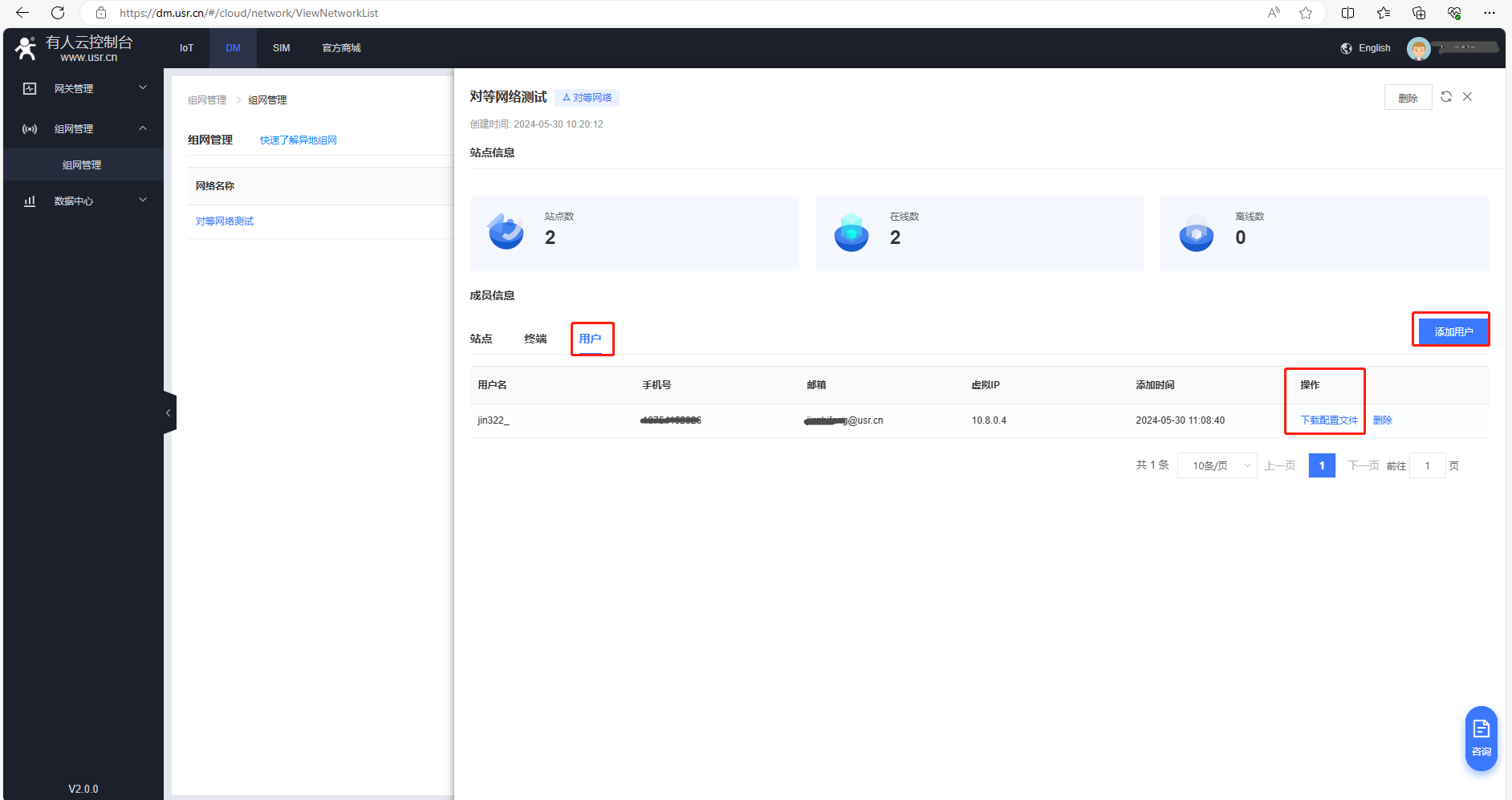

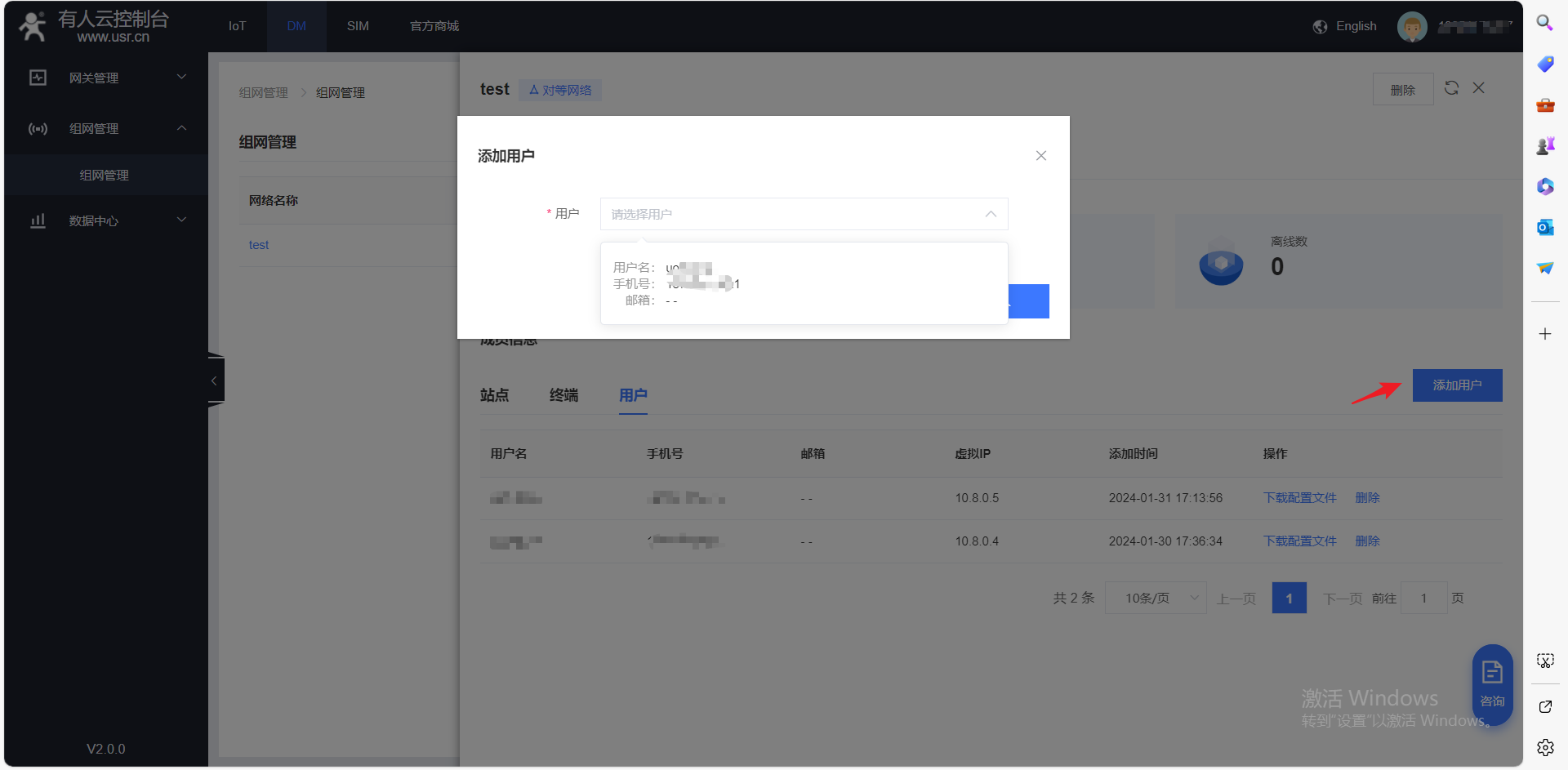

步驟四：添加用戶，然后下載配置文件---以下步驟非必須項，如無需要可跳過直接前往2.2章節的步驟三進行驗證組網。

說明：用戶非必須添加，當運維人員出差需要運維該組網內設備時，可通過用戶方式加入該組網。

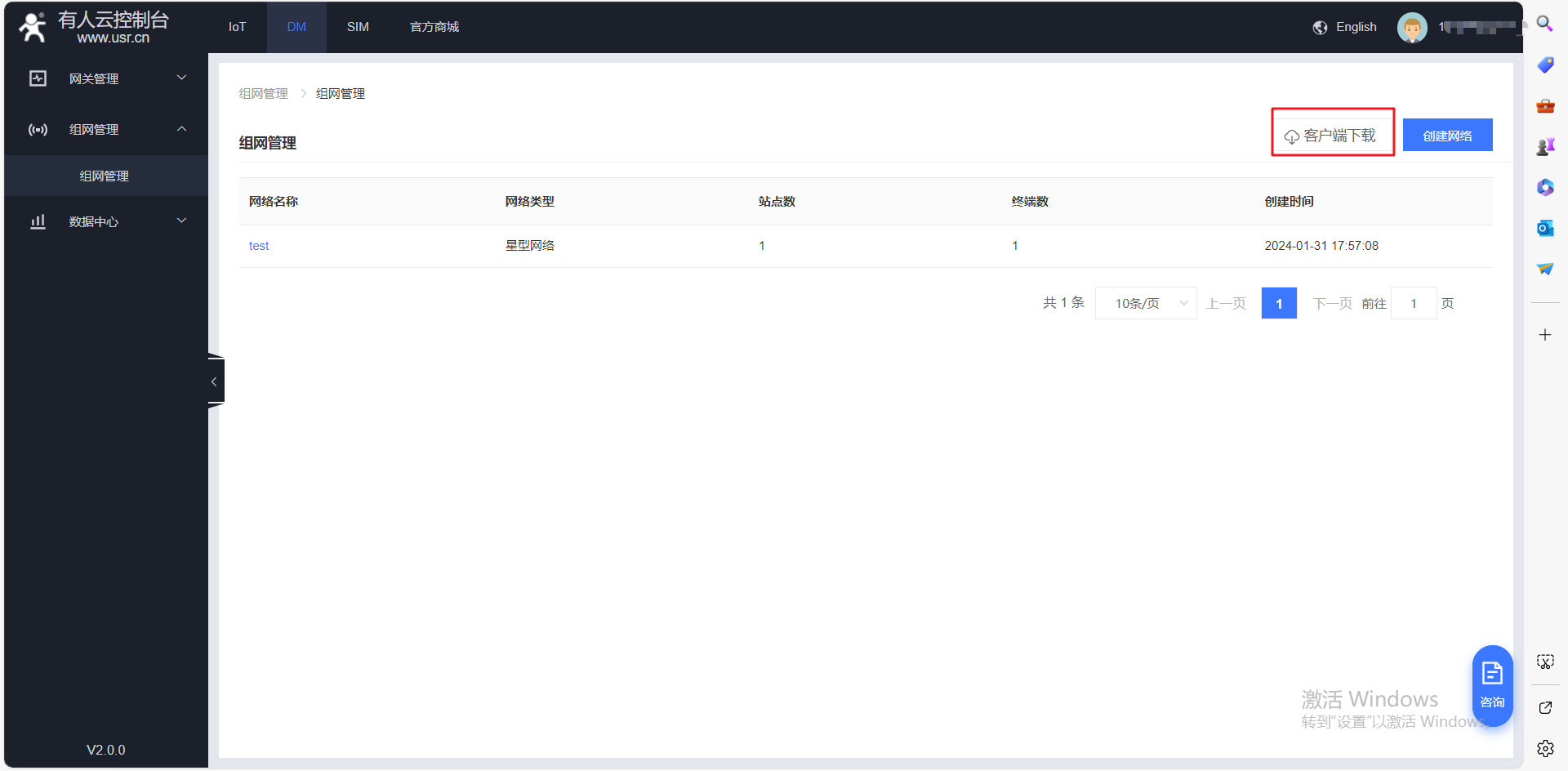

步驟五：根據您的機型下載客戶端并安裝在PC-3上

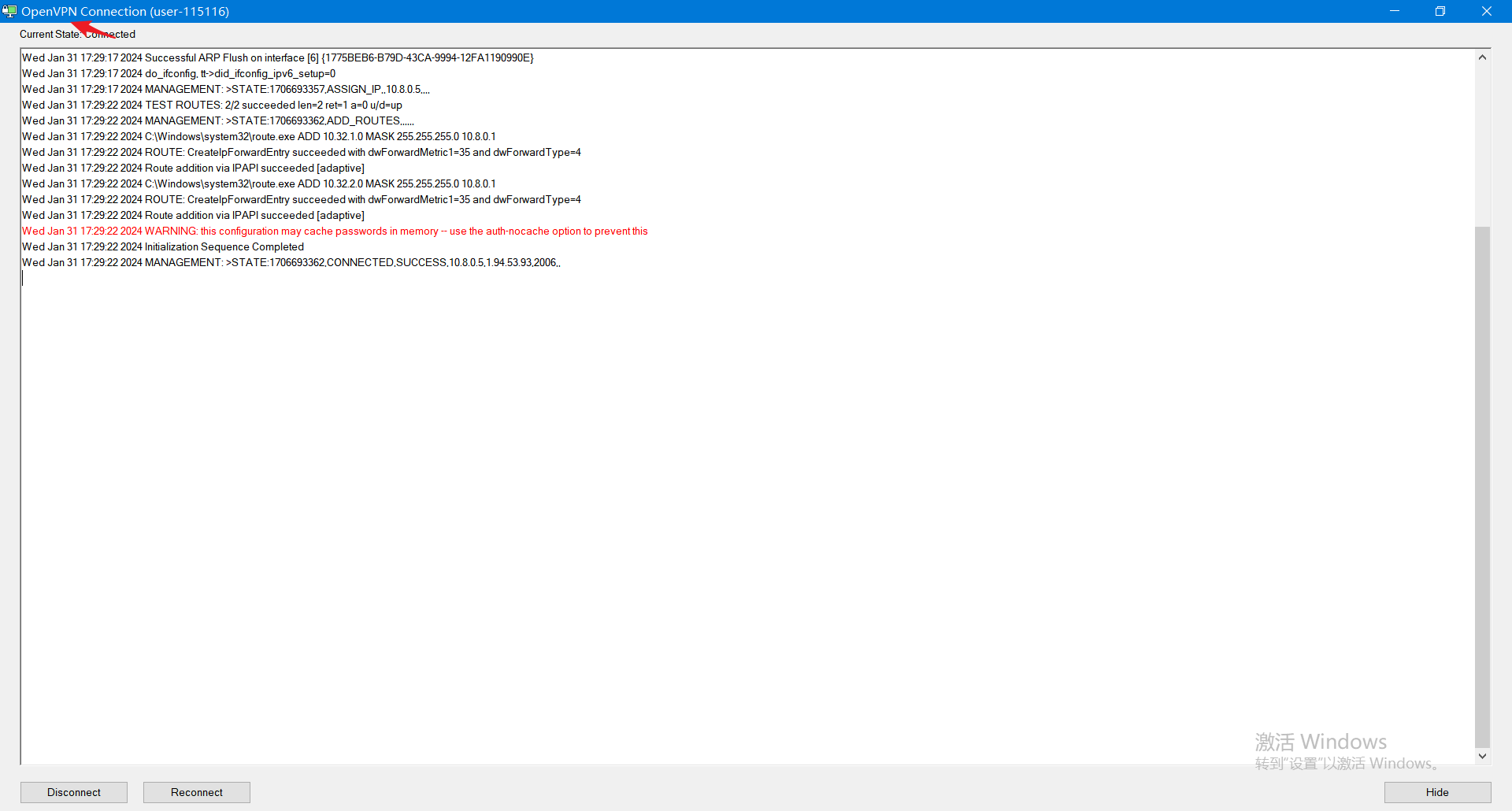

步驟六：運行openvpn客戶端，并導入下載的配置文件，運行后綠色代表連接成功。

2.2 驗證對等網絡

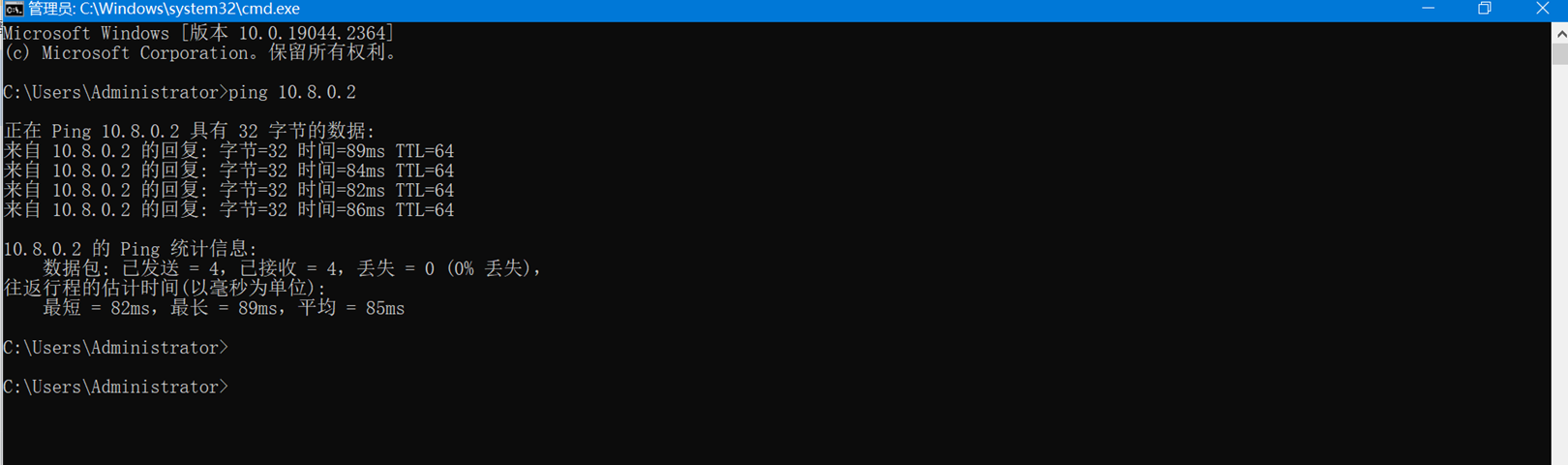

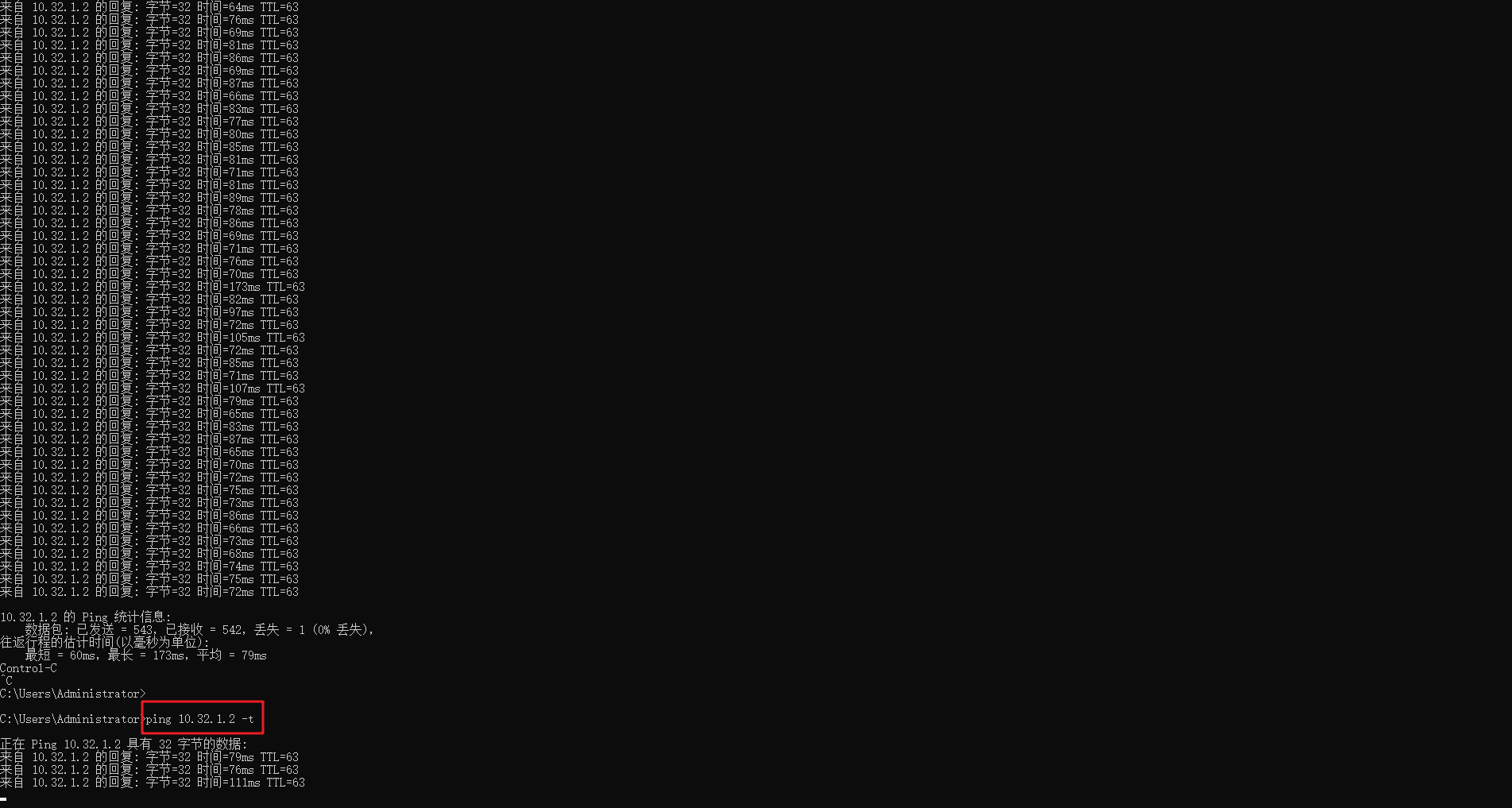

步驟一：PC-3 通過 ping攝像頭的虛擬IP驗證是否通（PC-3使用用戶加入組網，此步驟非必須功能，如未使用用戶方式加入組網可跳過步驟一、二，直接到步驟三進行驗證）。

注意：需要使用ping，請關閉驗證PC的防火墻（控制面板-系統和安全-Windows Defender防火墻全部關閉）

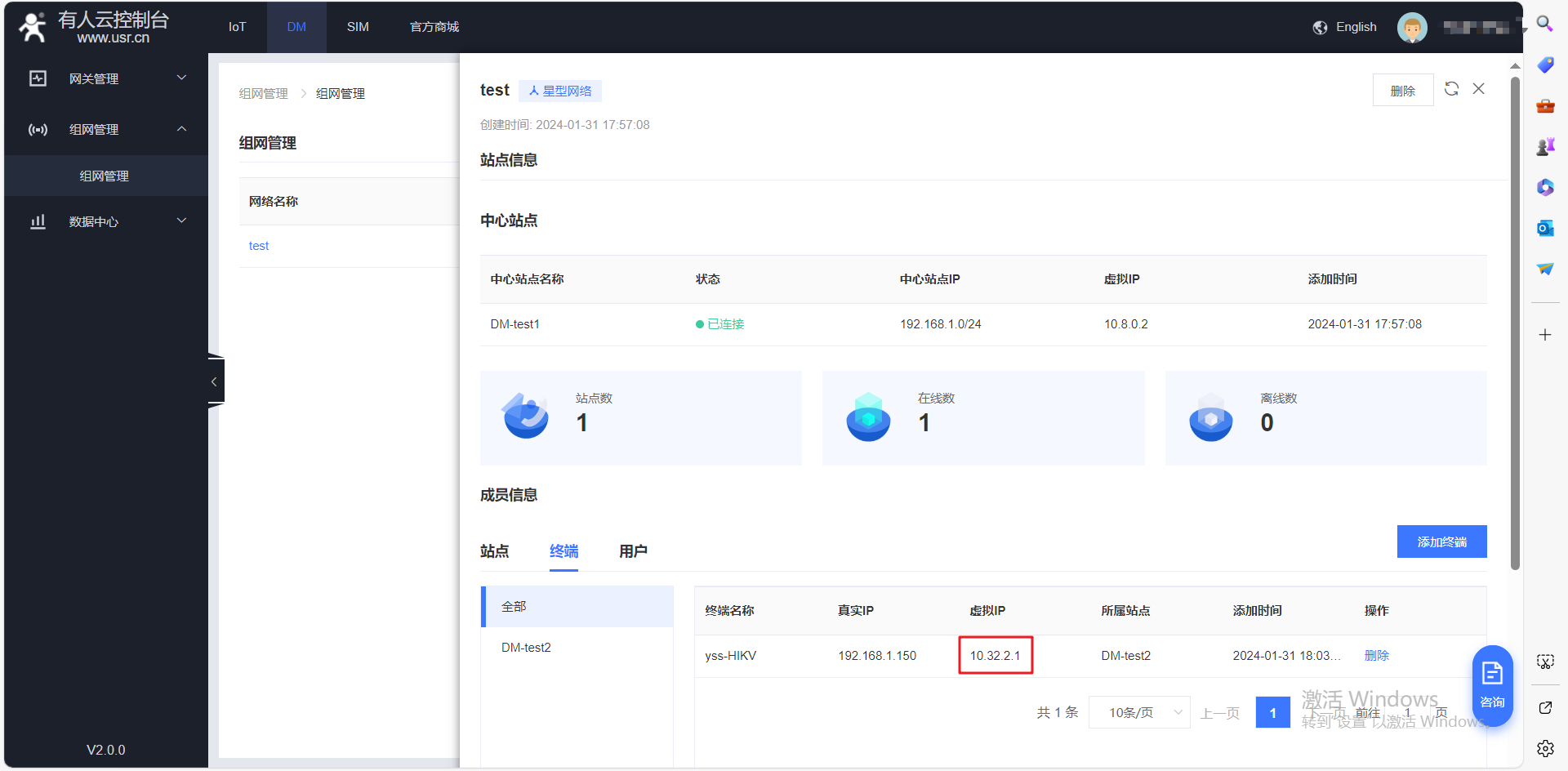

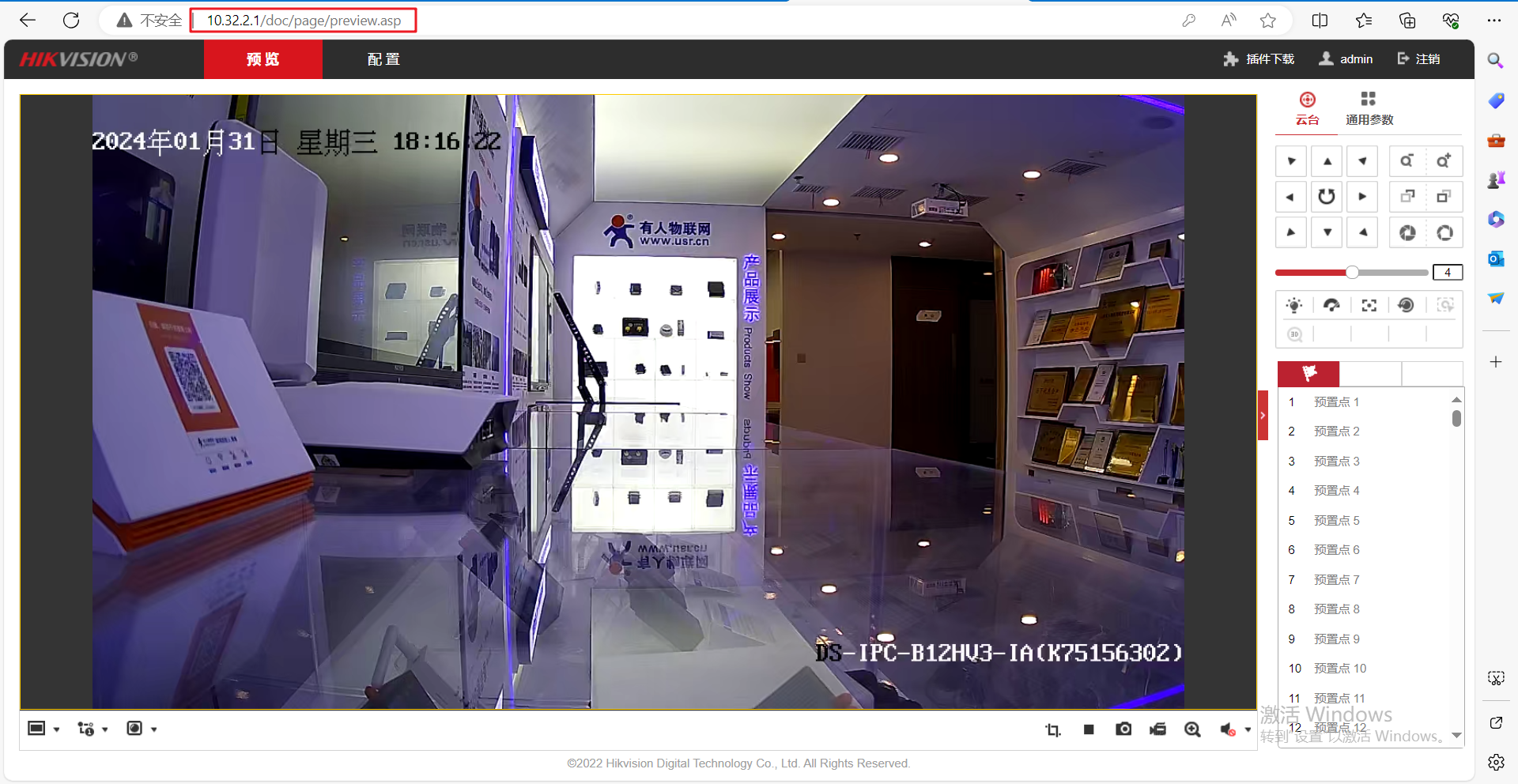

步驟二：PC-3通過攝像頭的虛擬IP查看現場監控

注意：如該攝像頭需下載插件才可監控，請下載插件后查看監控。

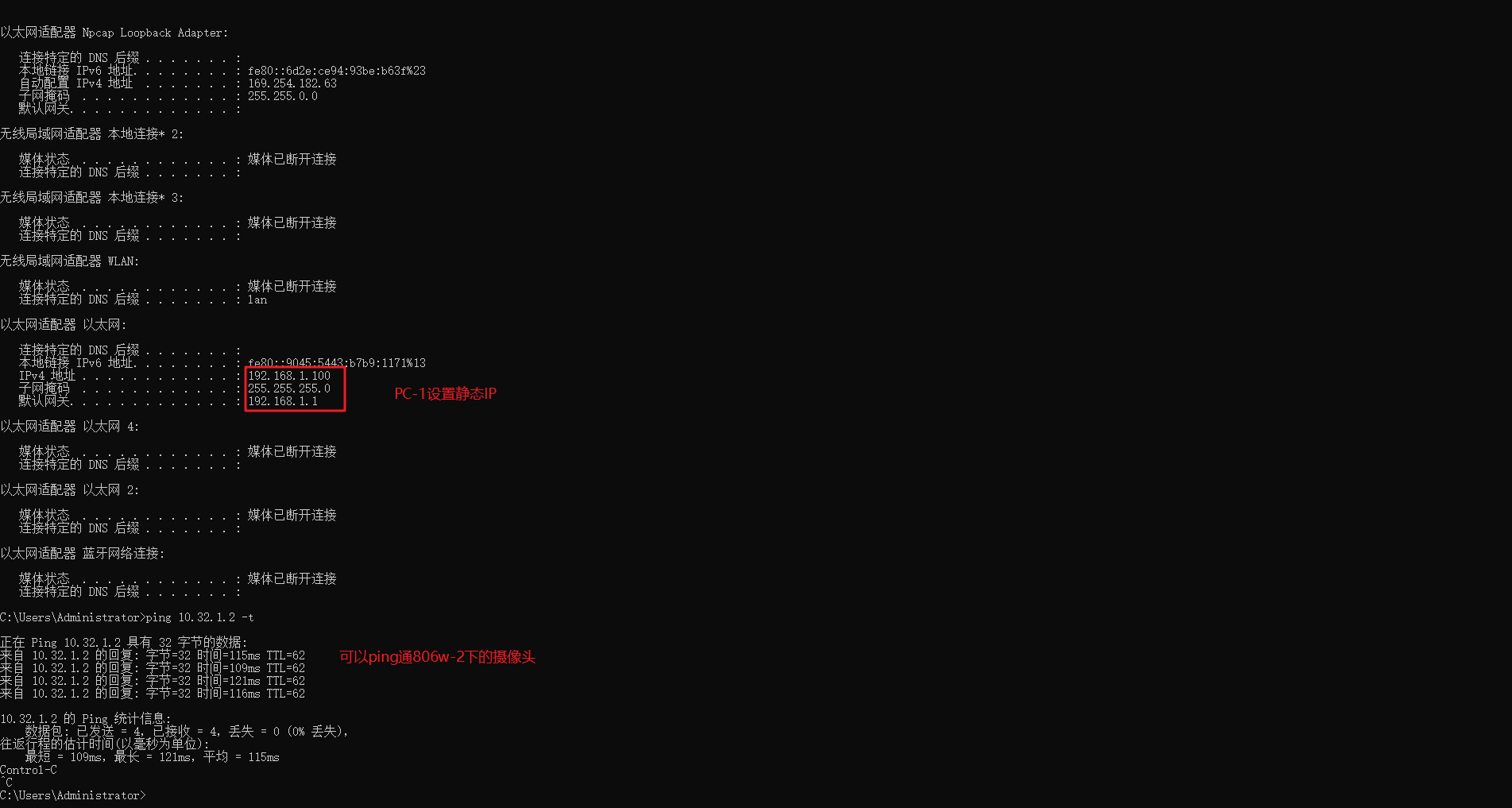

步驟三：使用806w-1下的PC-1訪問806w-2下的攝像頭，來驗證站點和站點下終端互通。

可信賴的智慧工業物聯網伙伴

imbacareer.com.cn

說明:以上驗證為終端-終端驗證，也可以使用PC-3通過虛擬IP訪問任意站點，例如PC-3通過openvpn連接到組網后，通過虛擬IP打開任意站點WEB進行配置路由器。

2.3 搭建星型網絡

請參考該拓?fù)浯罱ㄐ切途W(wǎng)絡

步驟一：創建星型網絡，以806w-1作為中心站點

步驟二：創建子站點，以806w-2作為子站點

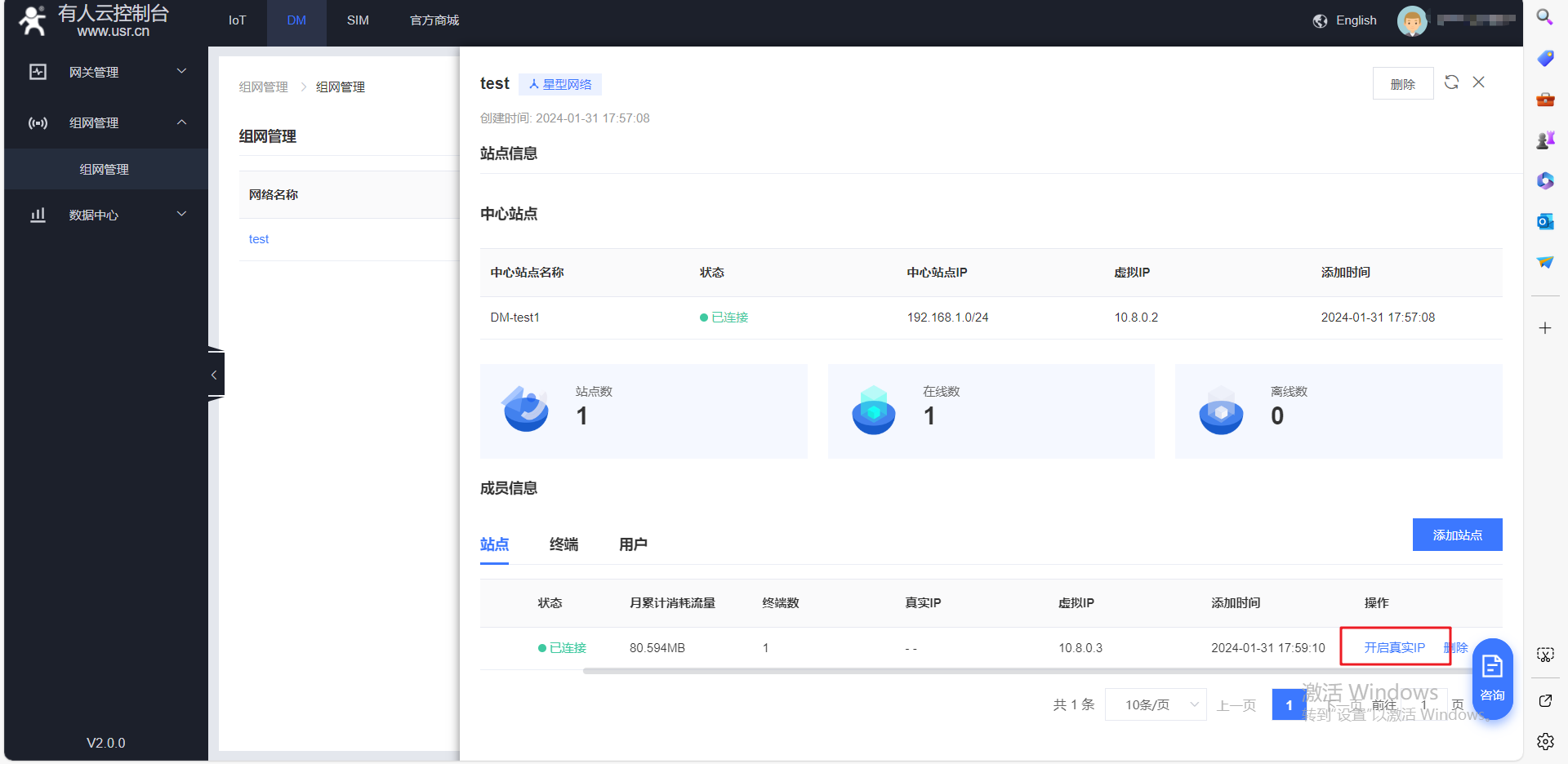

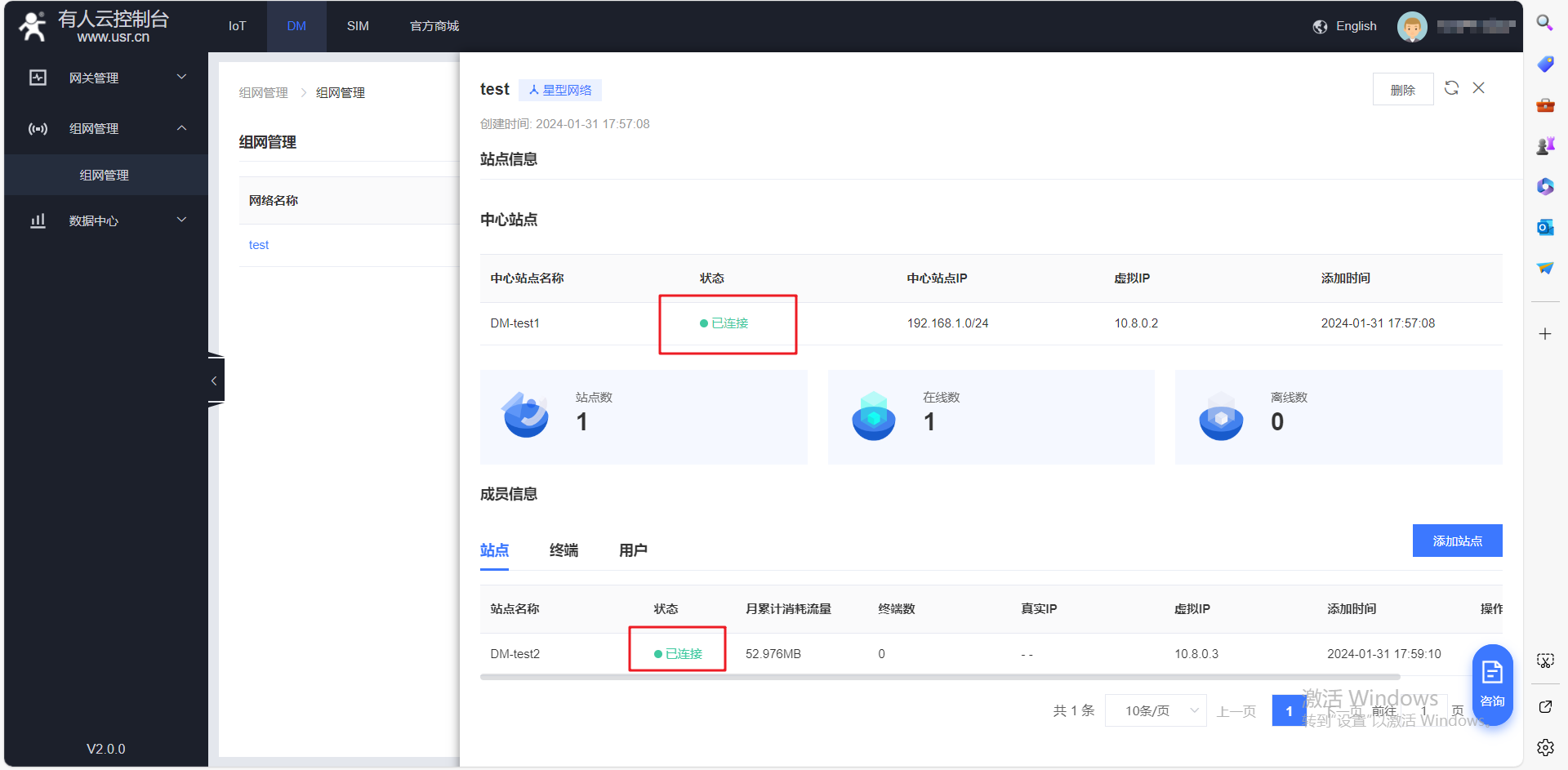

步驟三：刷新一下界面查看站點狀態為“已連接”代表組網搭建成功

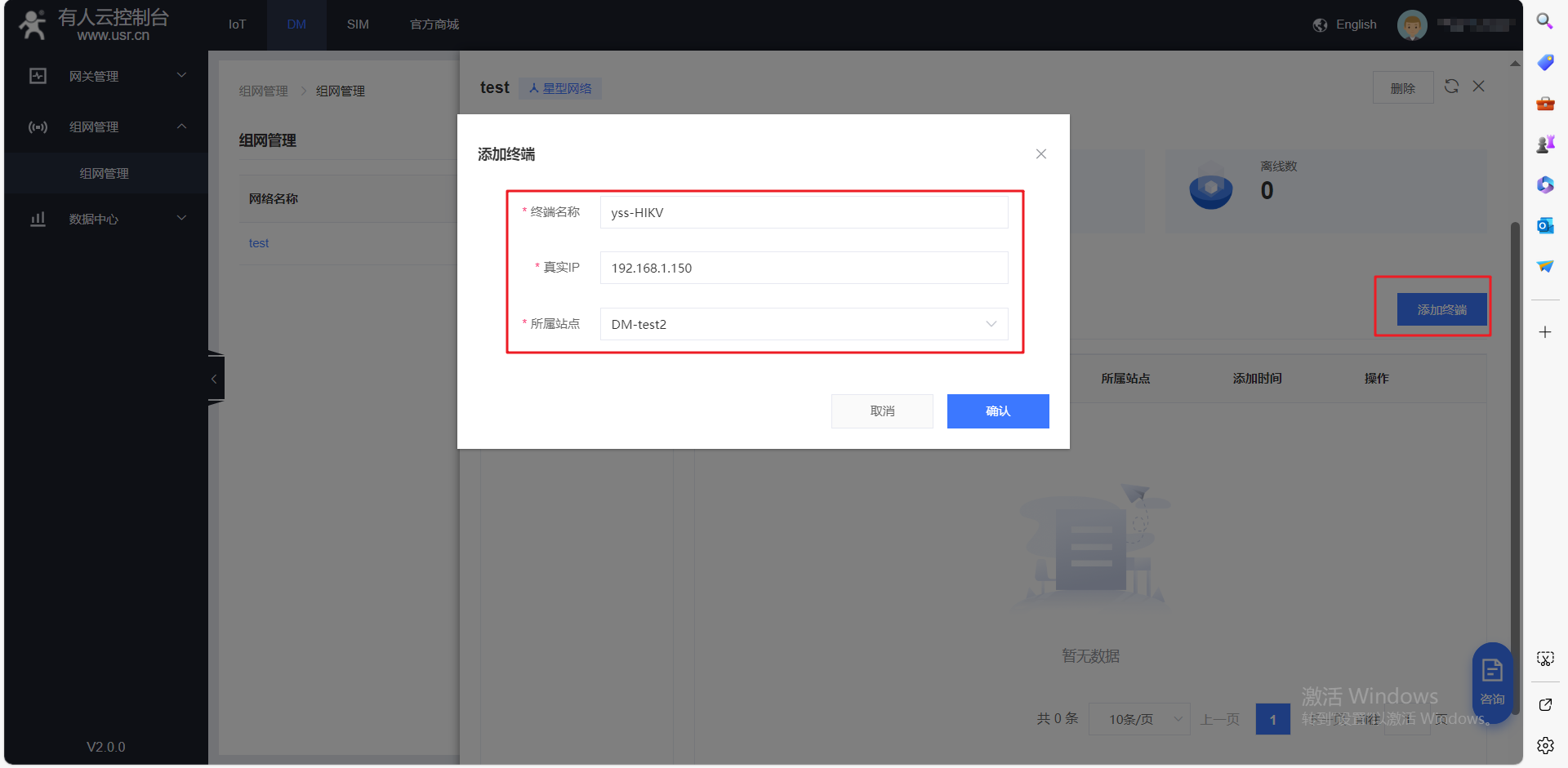

步驟四：添加子站點的終端

步驟五：添加用戶，然后下載配置文件以下步驟非必須項，如無需要可跳過直接前往2.4章節的步驟一進行驗證組網。

說明：用戶非必須添加，當運維人員出差需要運維該組網內設備時，可通過用戶方式加入該組網。

步驟六：根據您的機型下載客戶端并安裝在PC-3上

步驟七：運行openvpn客戶端，并導入下載的配置文件，運行后綠色代表連接成功。

2.4 驗證星型網絡

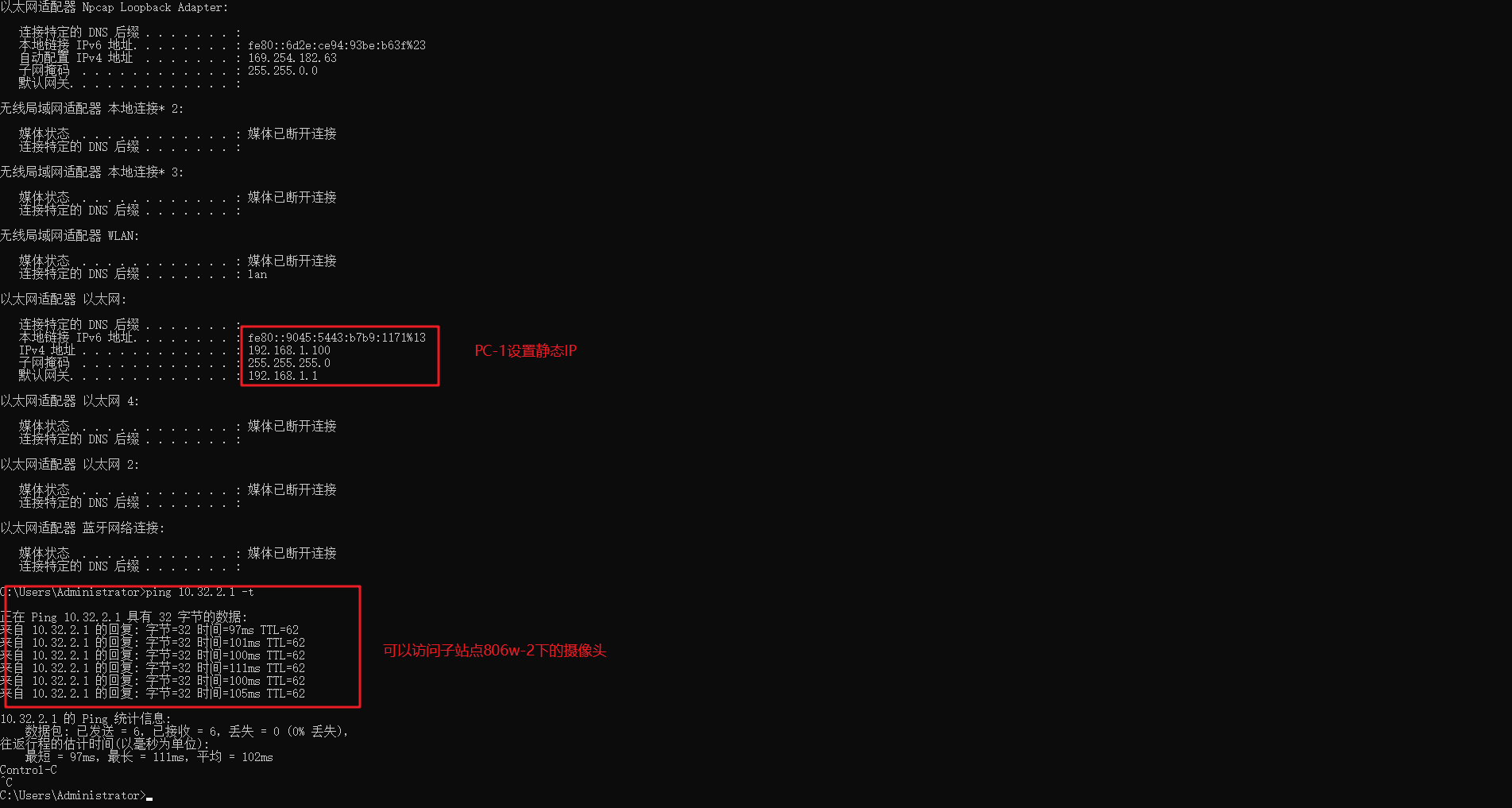

步驟一：通過中心站點806w-1的終端PC-1訪問806w-2下的攝像頭。

步驟二：通過中心站點806w-1終端PC-1 的WEB界面查看子站點下攝像頭終端監控

步驟三：通過PC-3的openvpn加入組網后訪問攝像頭（不通是正?，F(xiàn)象，星型網絡子站點和子站點及其子網應不互通）

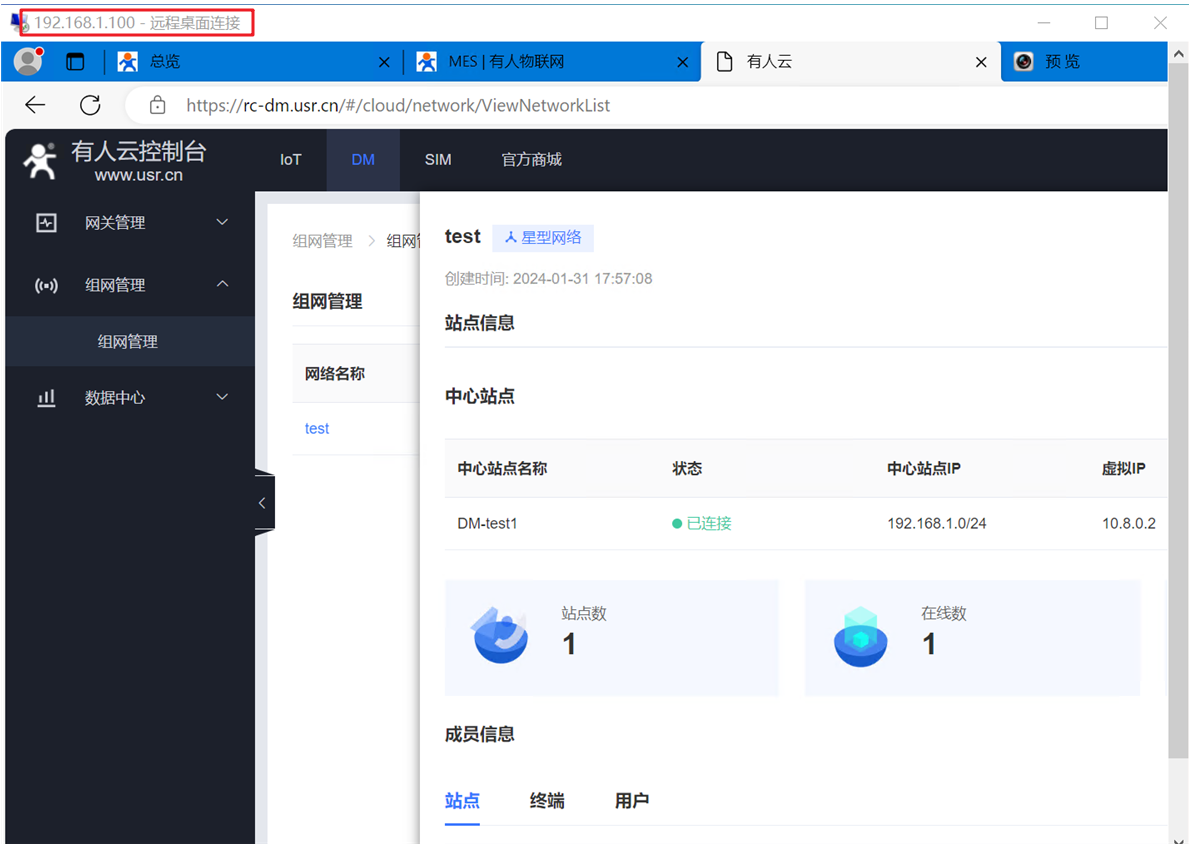

步驟四：PC-3通過“遠程桌面連接”訪問主站點下終端PC-1，驗證PC客戶端和主站點下終端實現互通

注意：

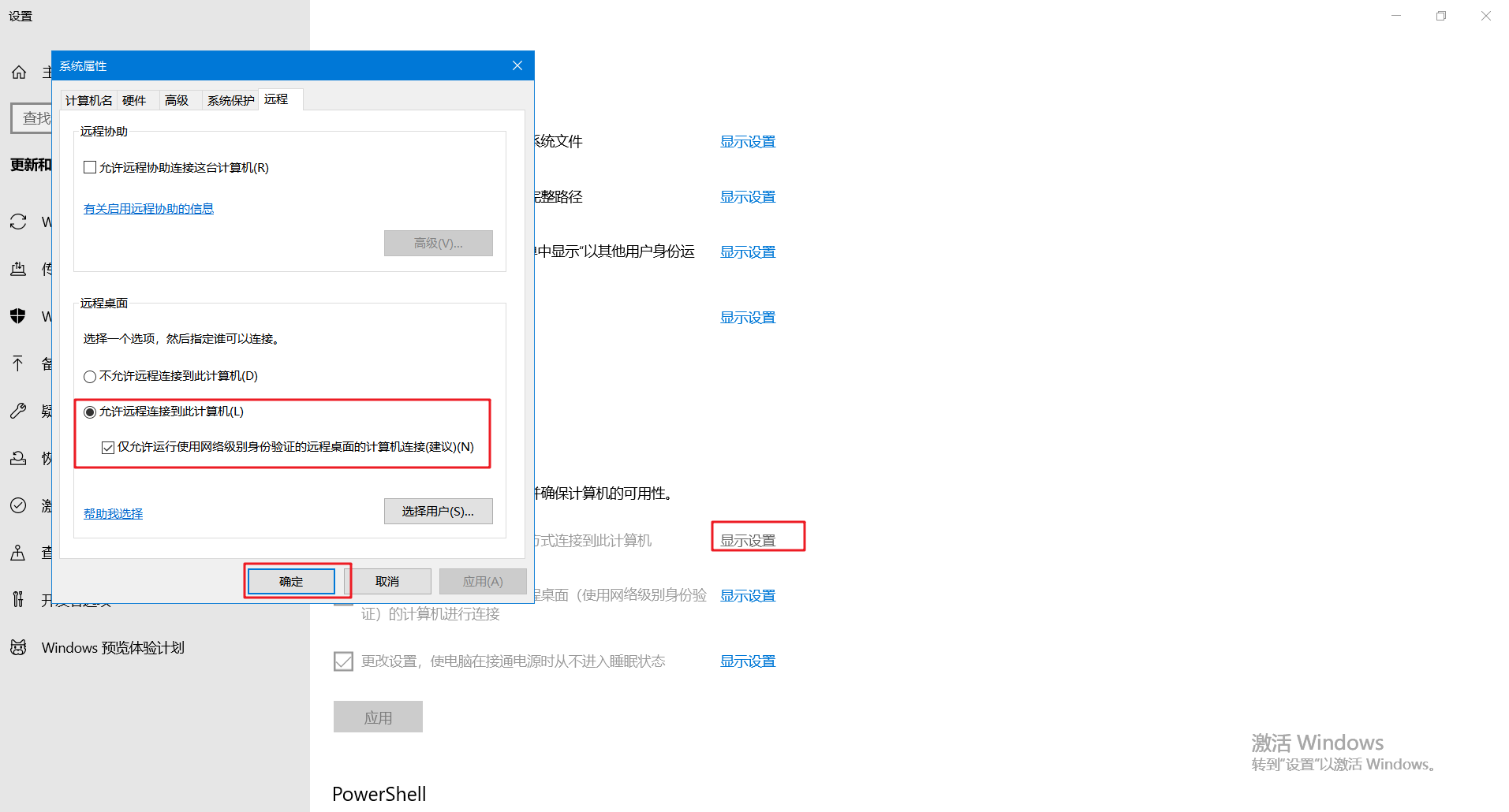

PC-1需開啟遠程桌面訪問功能，以win10為例，設置-開發者選項-遠程桌面-選擇允許

子站點下終端或者PC手機客戶端主動訪問主節點下終端時，使用主節點下終端實際IP訪問。

主節點下終端主動訪問PC手機客戶端、子站點、子站點下終端使用虛擬IP訪問（子站點未開啟實際IP訪問的情況下）。

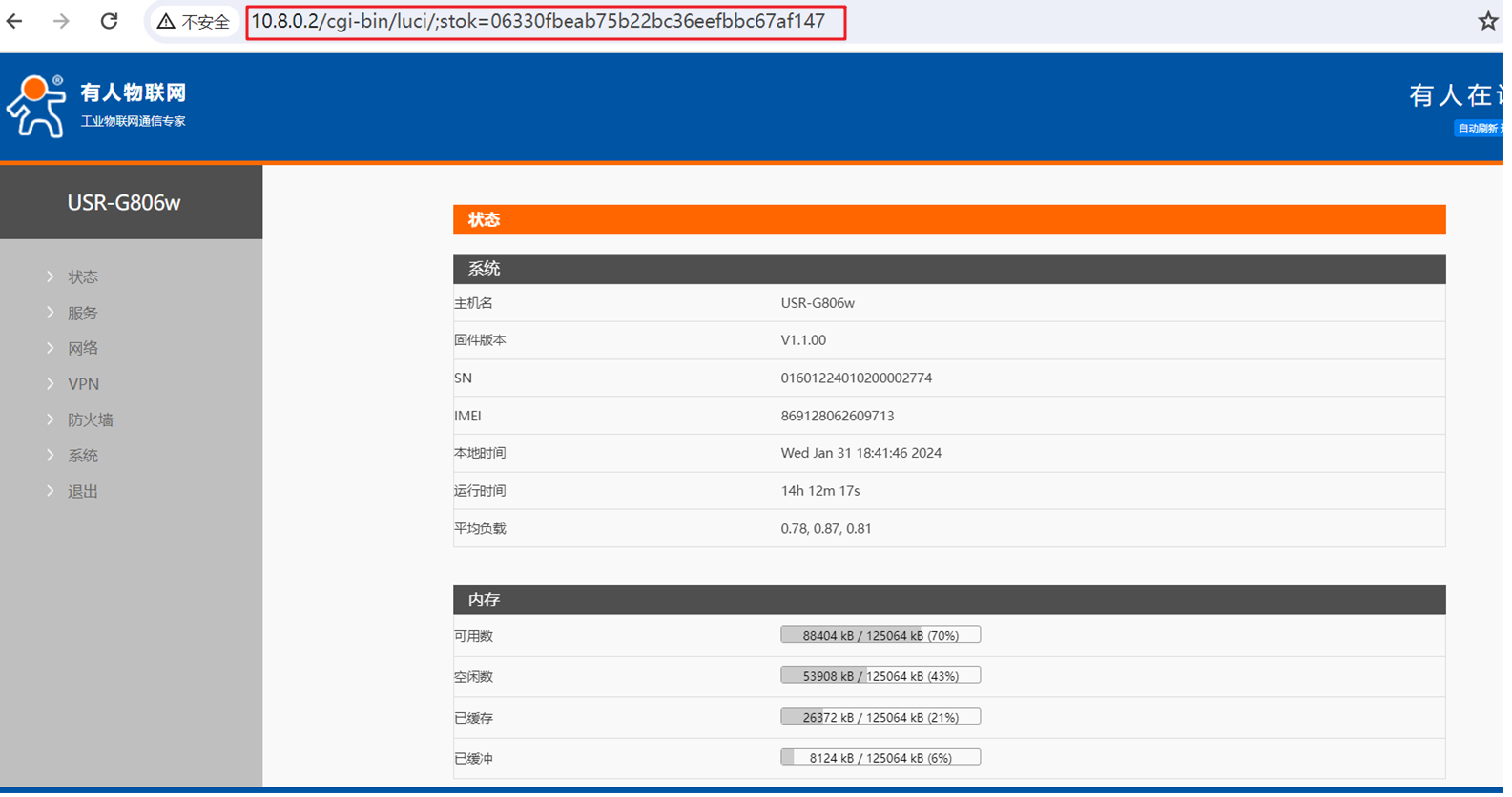

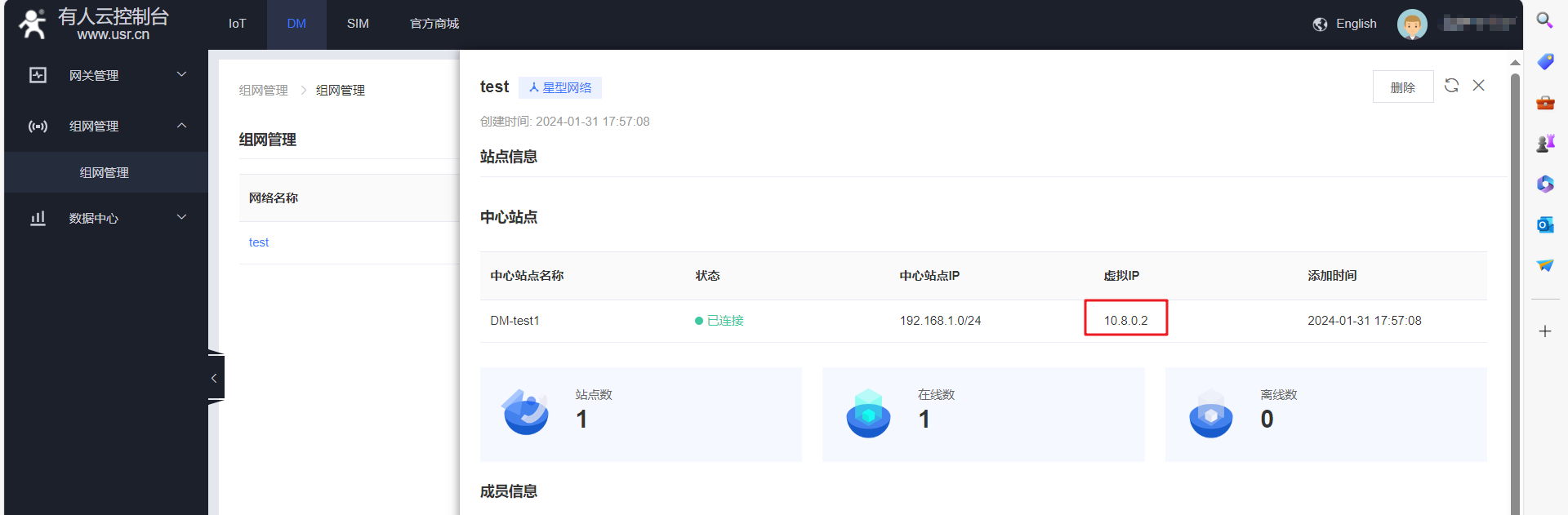

步驟五：PC-3通過主站點虛擬IP訪問其WEB進行配置，以及PC-3 ping的通主站點虛擬IP

3、FAQ

1、如果需要使用終端真實IP訪問終端，如何處理？有什么注意事項？

回答：在站點中開啟真實IP訪問，此時需注意該網絡下的每個站點下的子網不可同網段。

2、同一個用戶的配置文件，可以多臺PC同時使用一份配置文件嗎？

回答：不可以，因?yàn)槊恳环葑C書對應一個虛擬IP，多PC使用會沖突。

3、多個PC如何才可同時訪問該組網？

回答：

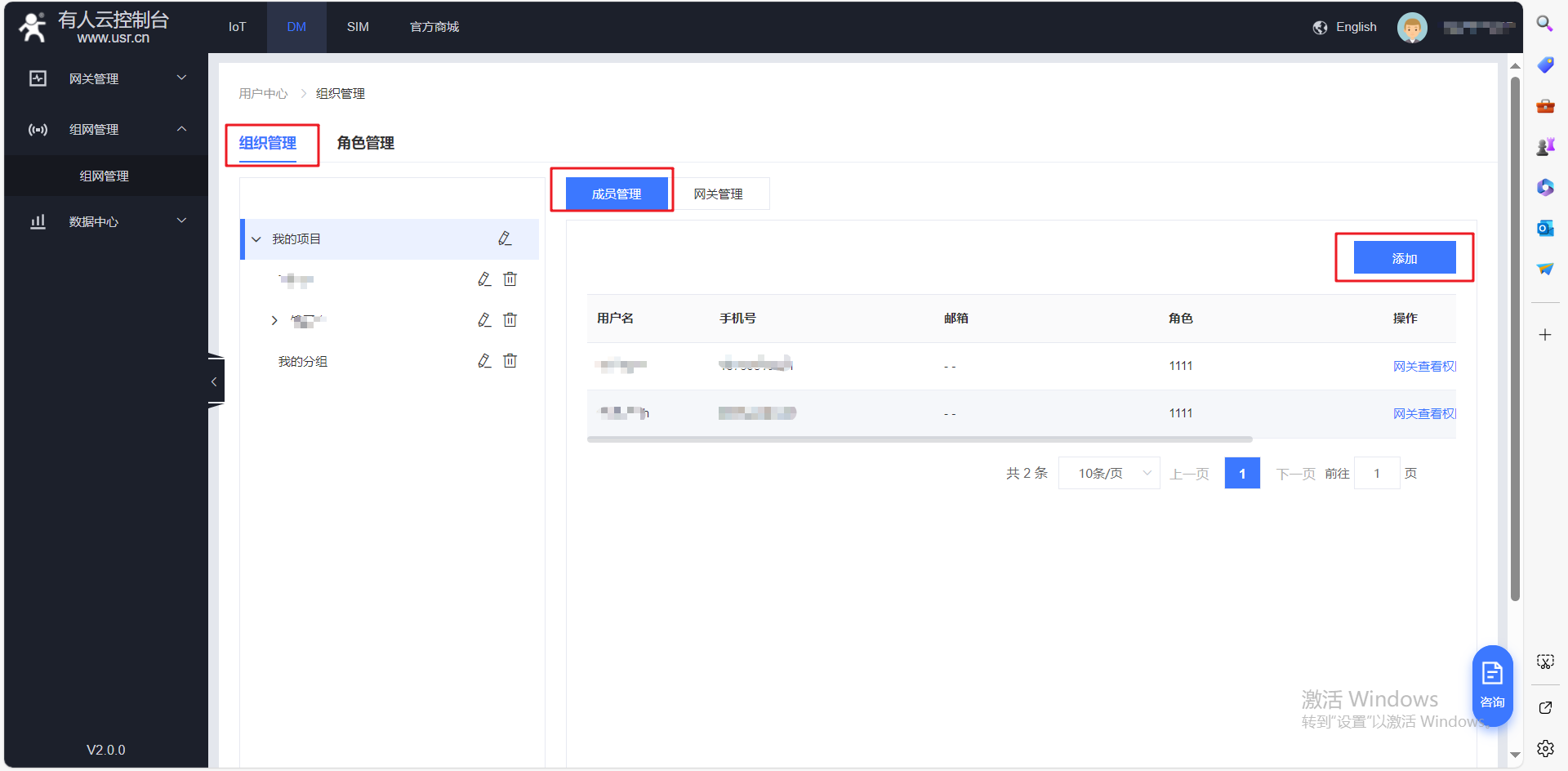

步驟一：在DM平臺界面-右上角用戶-點擊“組織管理”-在“成員管理”中-添加新用戶

然后在組網管理-該網絡“用戶”-添加新用戶-下載配置文件，使用新的PC或手機客戶端進行連接到組網內進行組網。

4、站點下終端是DHCP分配是否影響組網功能？

回答：有風險，因?yàn)镈CHP分配可能IP會改變，而平臺使用終端實際IP進行添加入組網，故推薦使用靜態IP

5、PC通過WEB遠程訪問攝像頭，顯示黑屏如何處理？

回答：請聯系攝像頭廠商咨詢是否需要安裝插件

6、PC ping不通組網內的其他終端如何排查？

回答：請觀察PC和終端是否已關閉防火墻，防火墻會影響ping探測

7、星型組網下，主站點終端訪問子站點終端失敗如何處理？

回答：需將子站點LAN和主站點LAN設置不同網段才可正常使用。

8、Apple下載手機客戶端時提示如下如何解決？

回答：本客戶端是openvpn官方客戶端，OpenVPN官方規定Apple需要國外AppleID才可下載使用。

9、使用組網會出現丟包如何解決？

回答：建議將終端MTU設置成1500及以下再次驗證。

10、PLC僅支持同網段訪問，但使用異地組網是非同網段，如何解決？

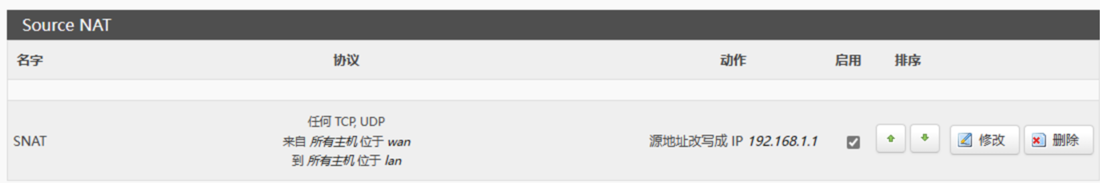

回答：可使用G806w，SNAT進行如下設置后嘗試

4、更新歷史

2024-3-21 版本 V1.0.0 創立

2024-6-21 版本 V1.0.1 修改
