一、資料下載

1、USR-N5X0說明書：http://imbacareer.com.cn/Download/1159.html

2、USR-N5X0設置軟件：http://imbacareer.com.cn/Download/383.html

二、準備工作

1、USR-N520產品 數量1個

2、電源適配器 12V 數量1個

3、電腦數量1臺|
4、232或者485轉usb線 數量1條
5、測試用的mqtt服務器：
服務器地址：mqtt.usr.cn
端口：1883

用戶名：usr.cn

密碼：usr.cn

客戶端 ID：自定義
三、連接框圖

485轉usb（Modbus Slave）-----USR-N520------MQTT 服務器--------MQTT客戶端

說明：本案例中，串口設備用電腦端的Modbus Slave軟件模擬串口從機來測試
四、測試步驟
1、USR-N520-H7產品，232轉usb線接到520的232口，注意tx和rx交叉接線，USB頭插入電腦USB口。N520網口選擇一個網口通過網線連接可以訪問互聯網的路由器。檢查所有連接無誤后，給N520用12V電源適配器供電。

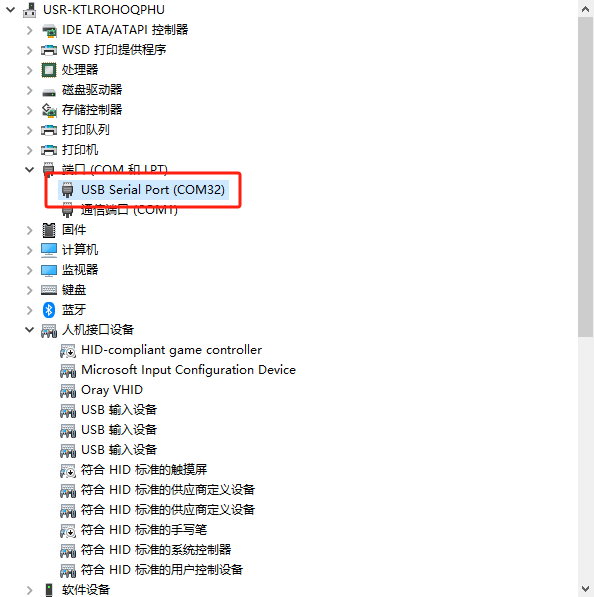

2、檢查USR-RS232串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS232串口線的COM口號，有人測試電腦是com32

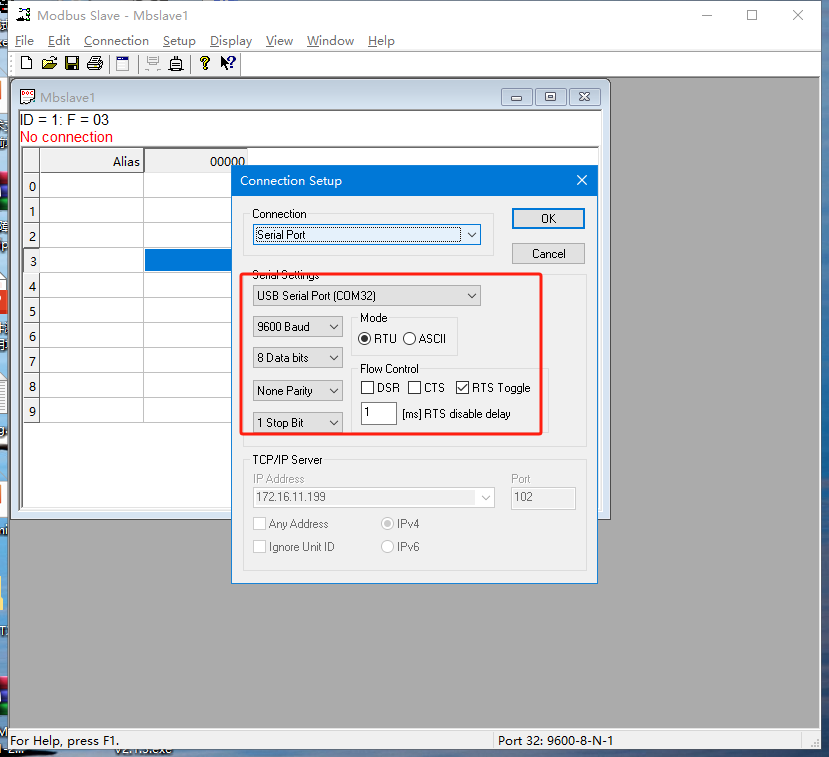

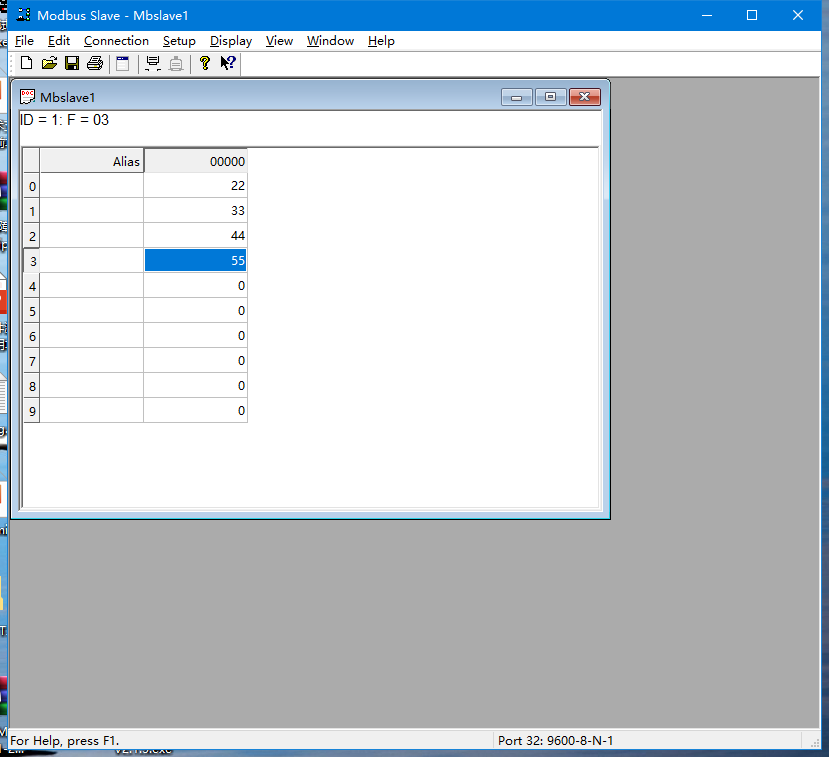

3.用modbus savle軟件打開com32，根據540的串口參數模擬485設備

4、電腦和N520在同局域網內，可以用設置軟件搜索到N520設備。修改N520的ip動態獲取路由器分配的網絡

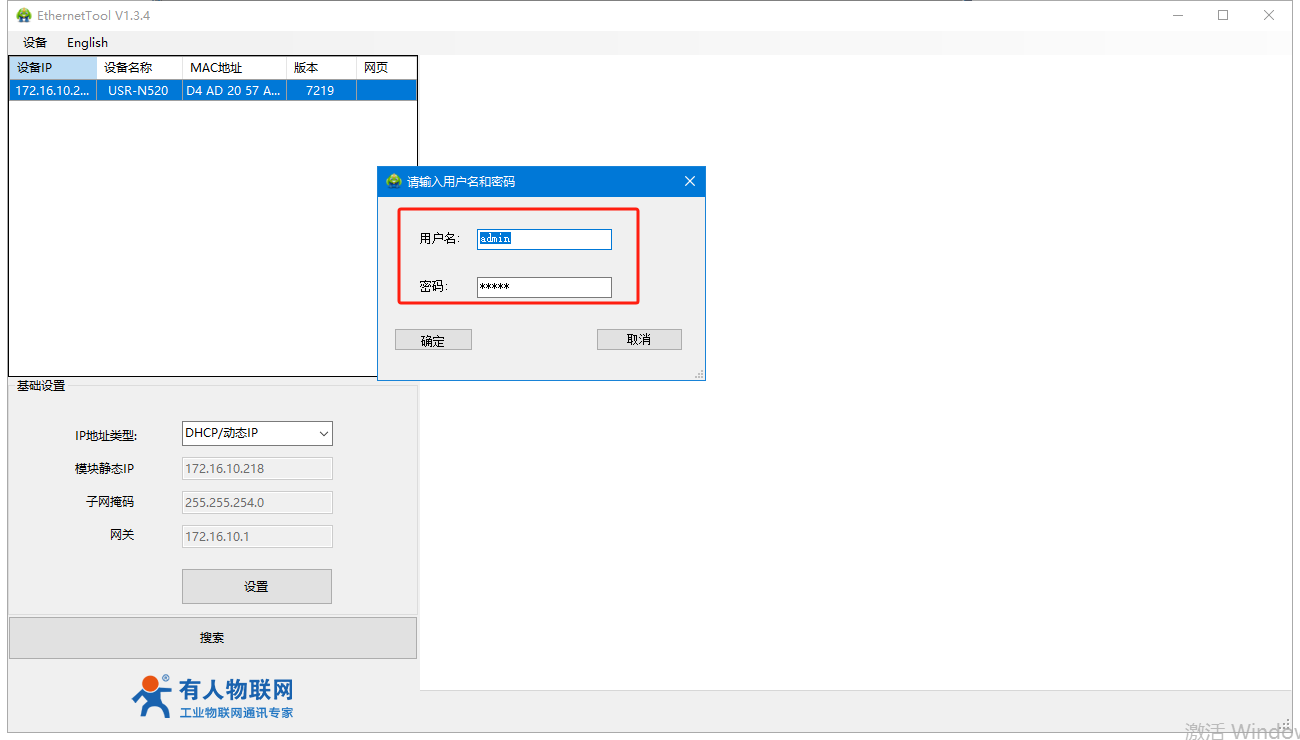

5、選中設備ip。用戶名和密碼都是admin，可以進入內置網頁

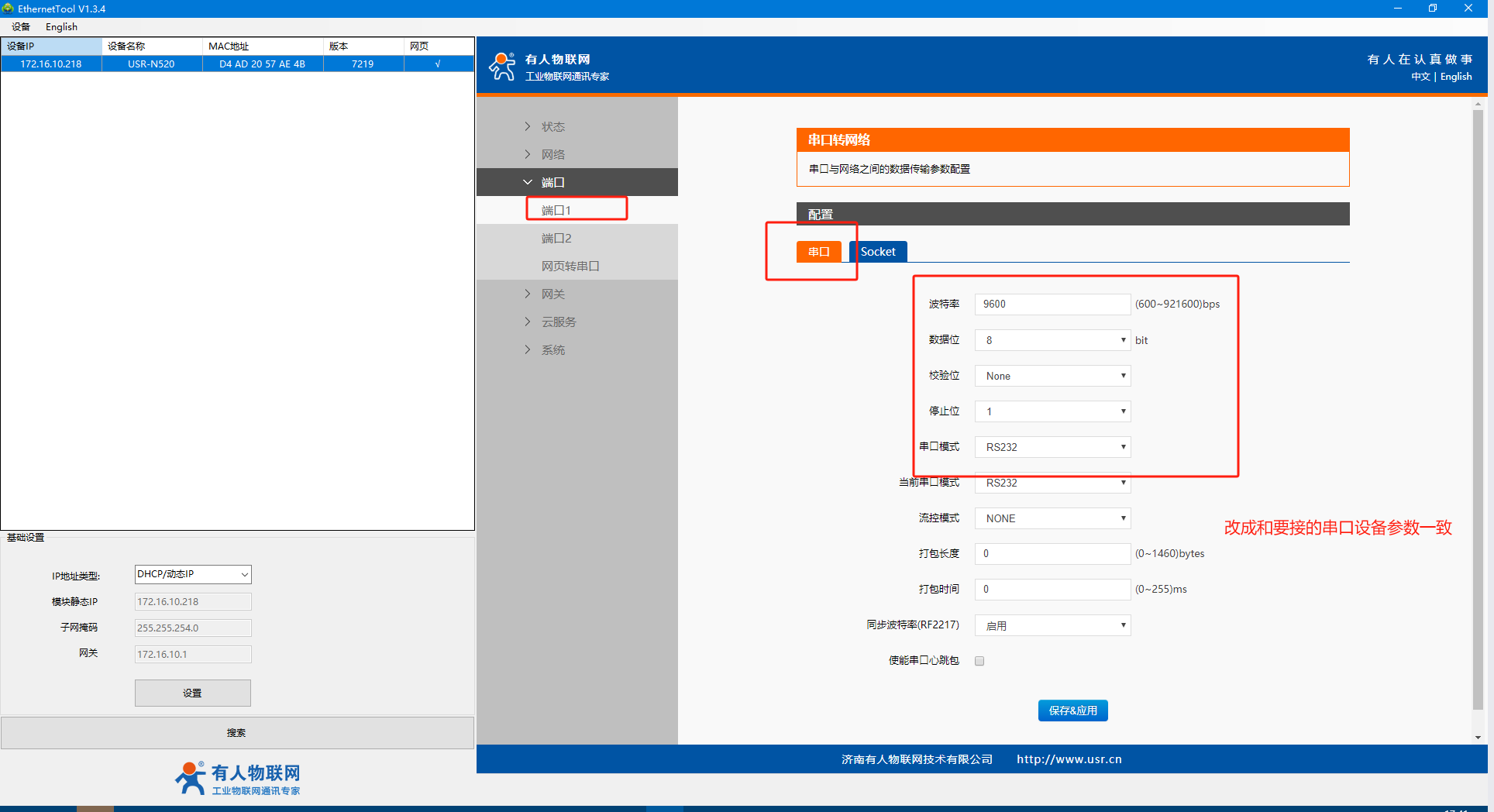

6、波特率改成和要接的串口設備一致。保存——繼續配置

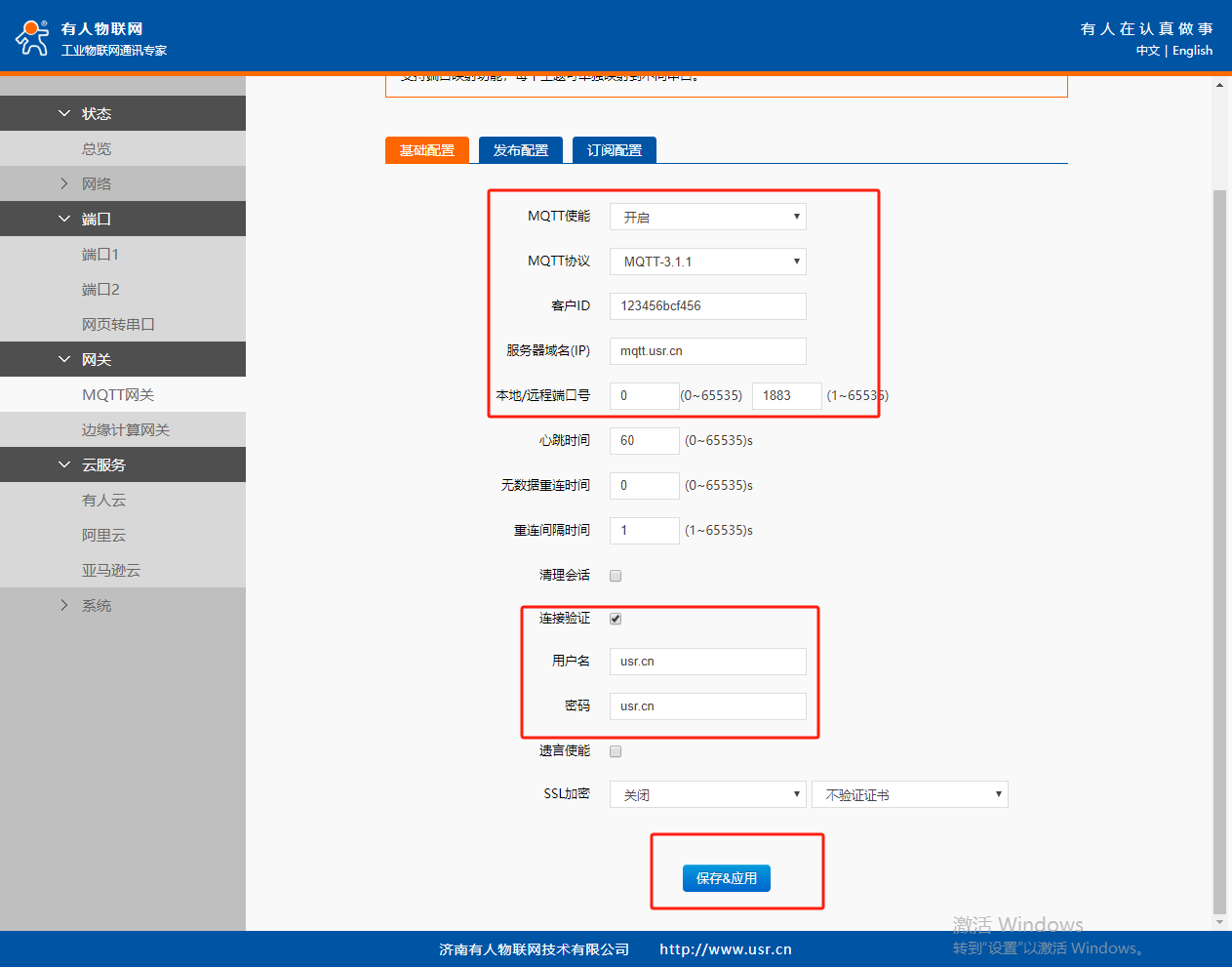

7、mqtt開啟，配置連接mqtt服務器的參數，保存，繼續配置。注意此時不用配置訂閱和發布主題，需要在邊緣采集上報那配置。

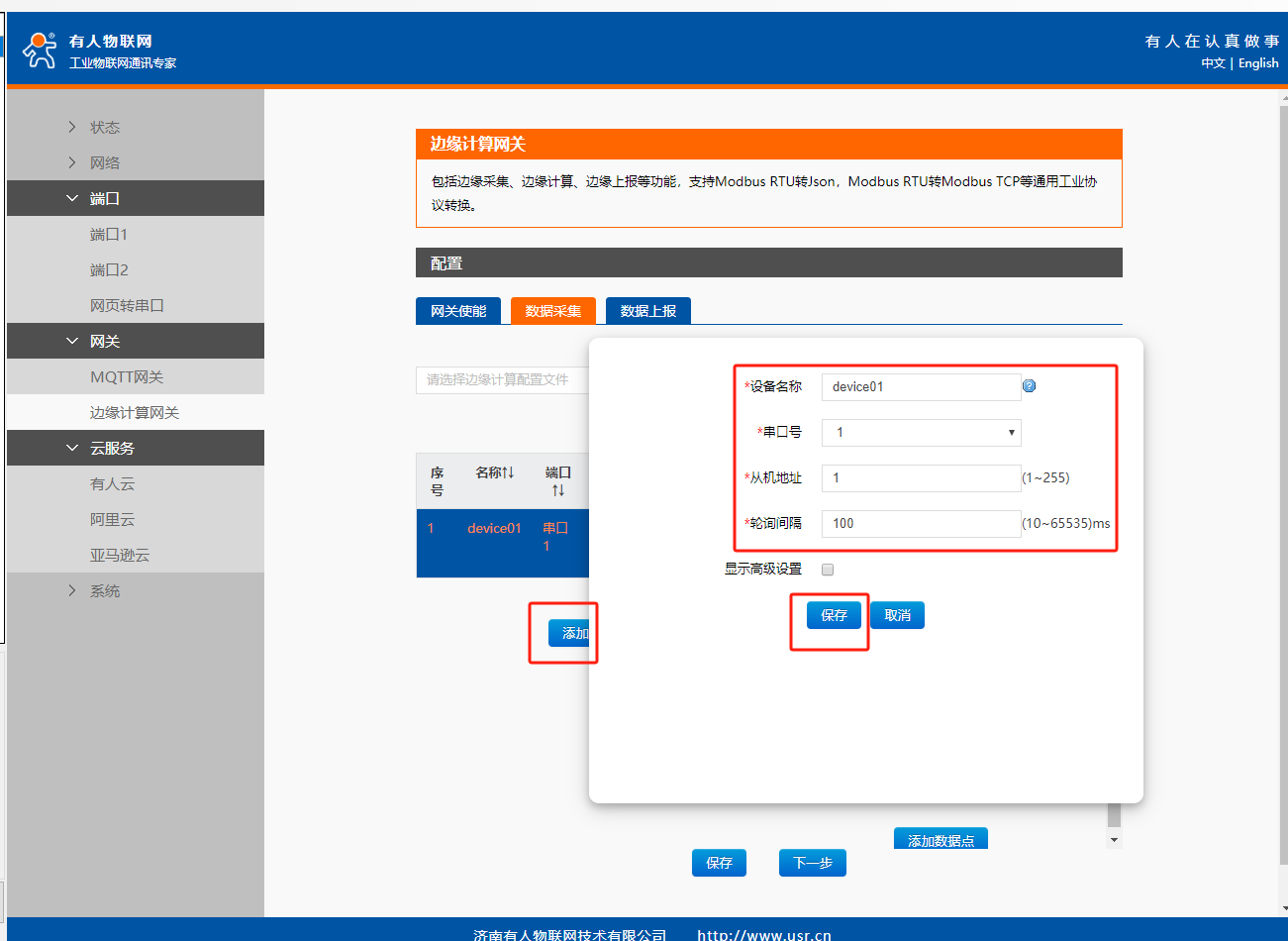

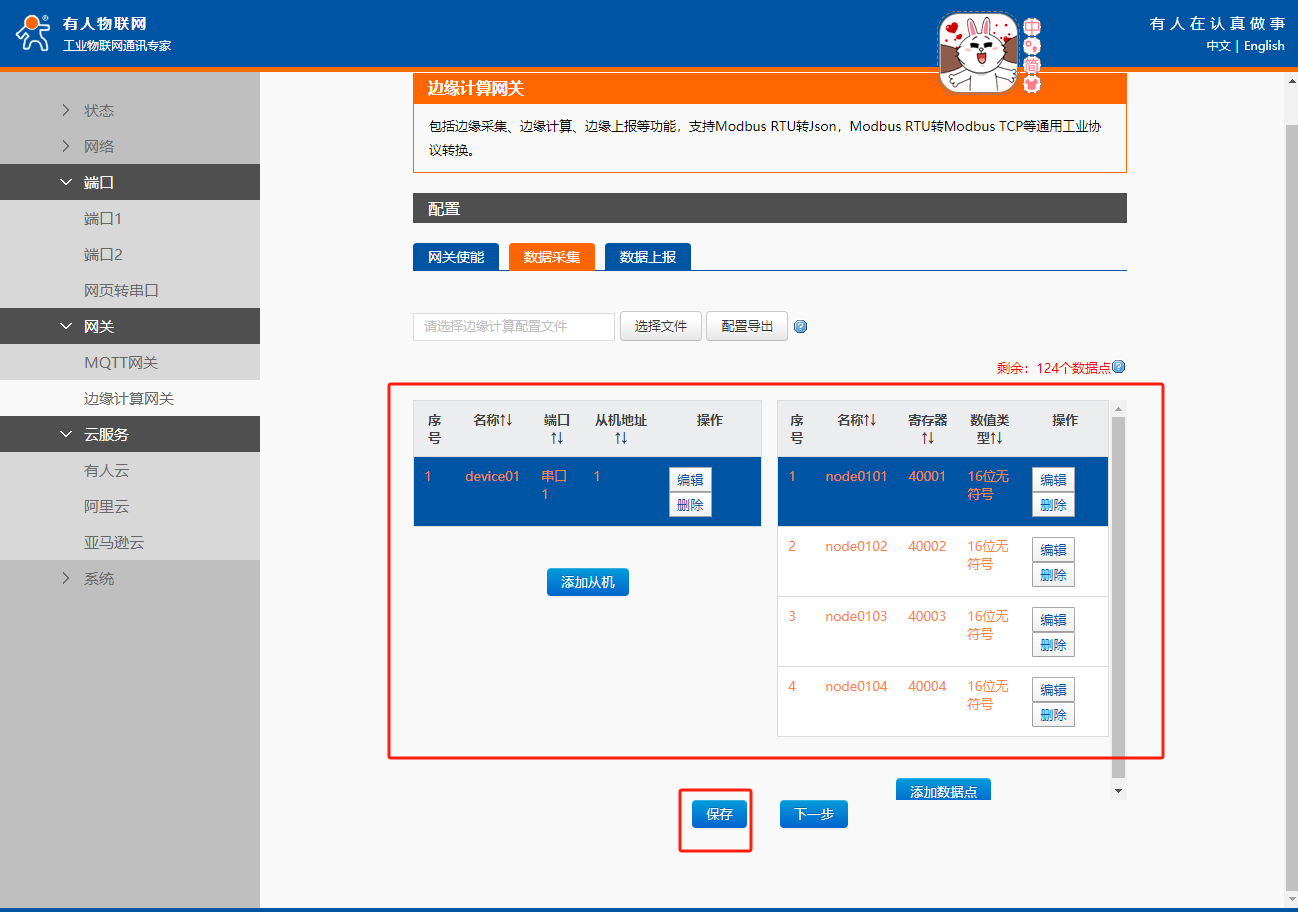

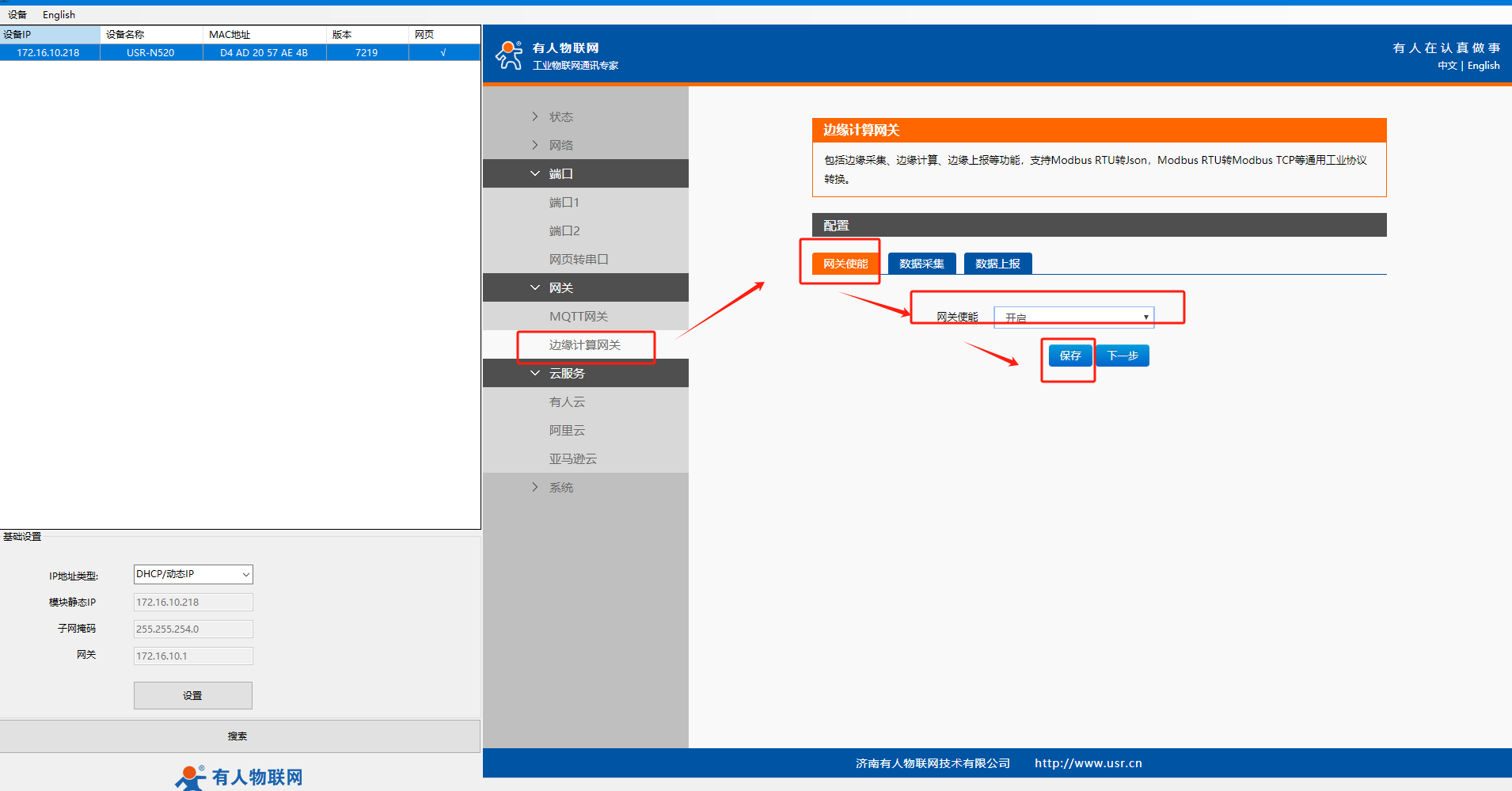

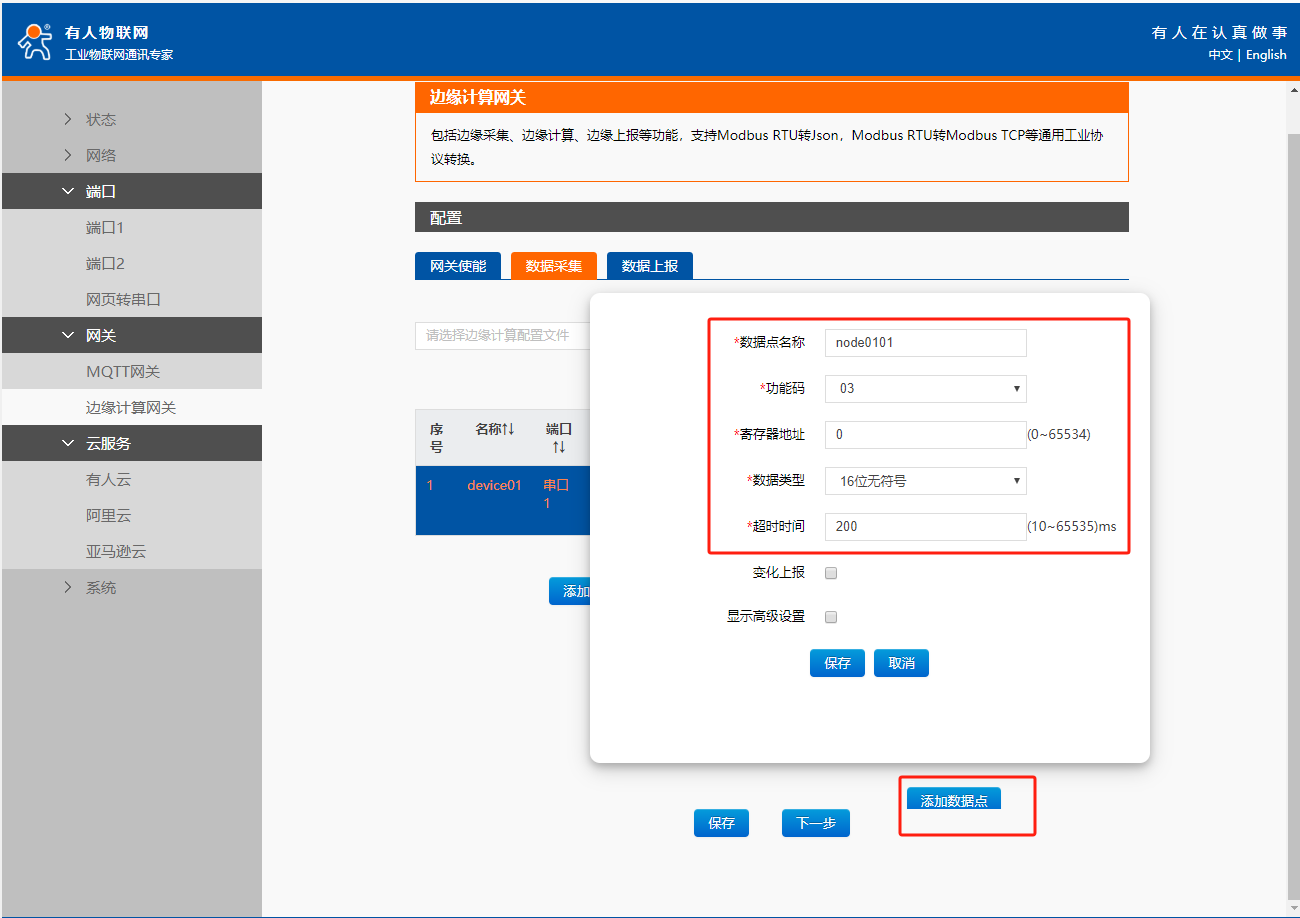

8、配置開啟邊緣采集網關，數據采集配置添加點位。把要采集的modbus rtu協議的寄存器和從機地址添加上去。（測試舉例采集的設備從機地址1 功能碼03 采集40001-40004是個寄存器。）

json模板：看說明書第94頁詳細介紹http://imbacareer.com.cn/Download/1159.html

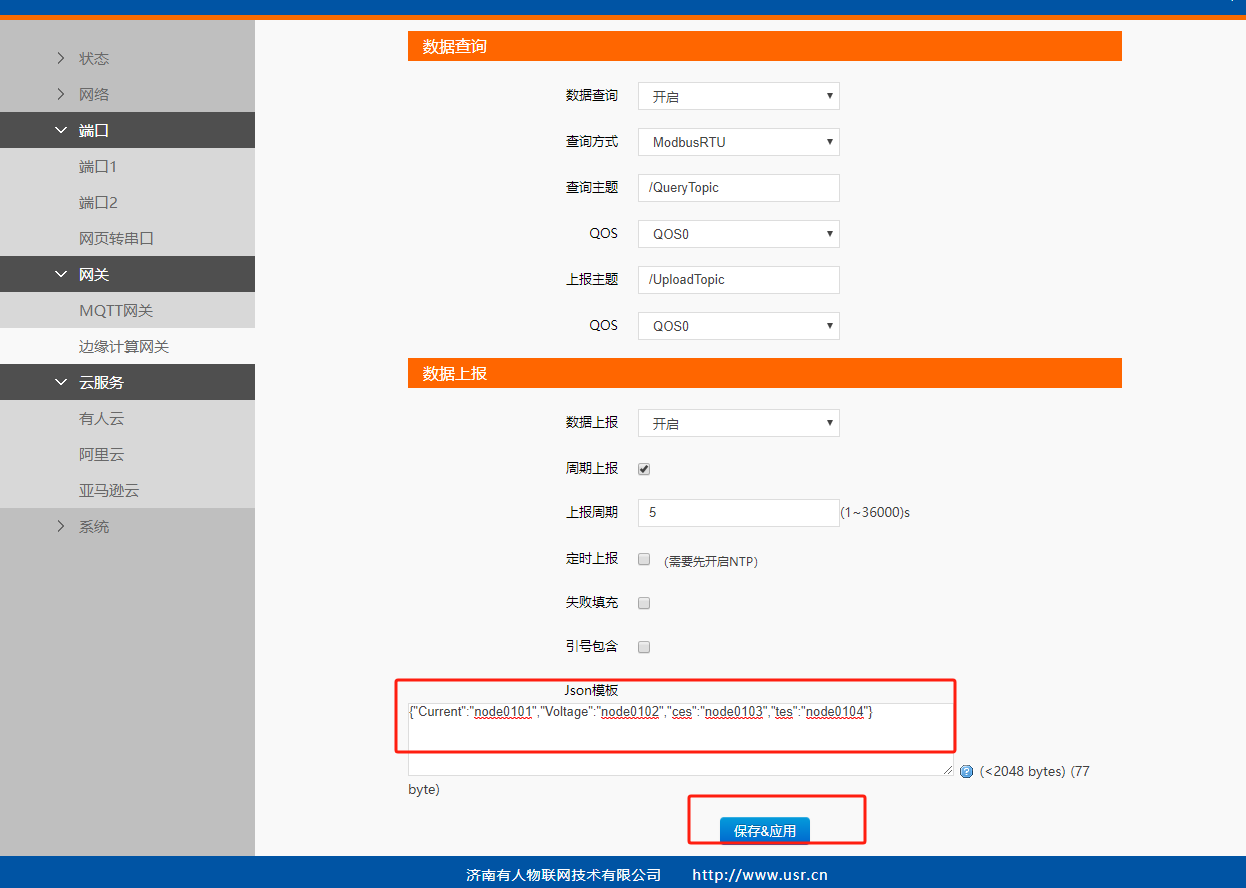

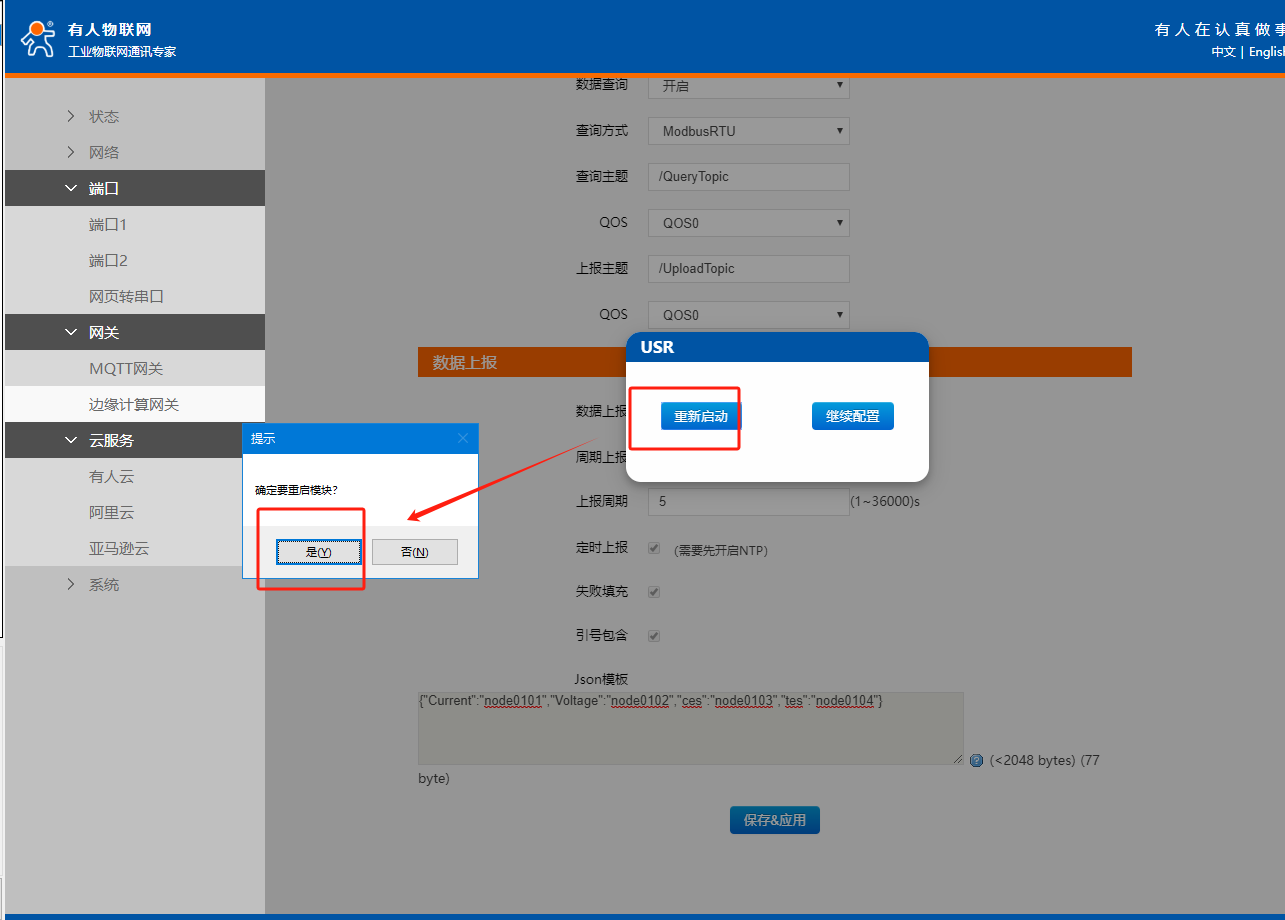

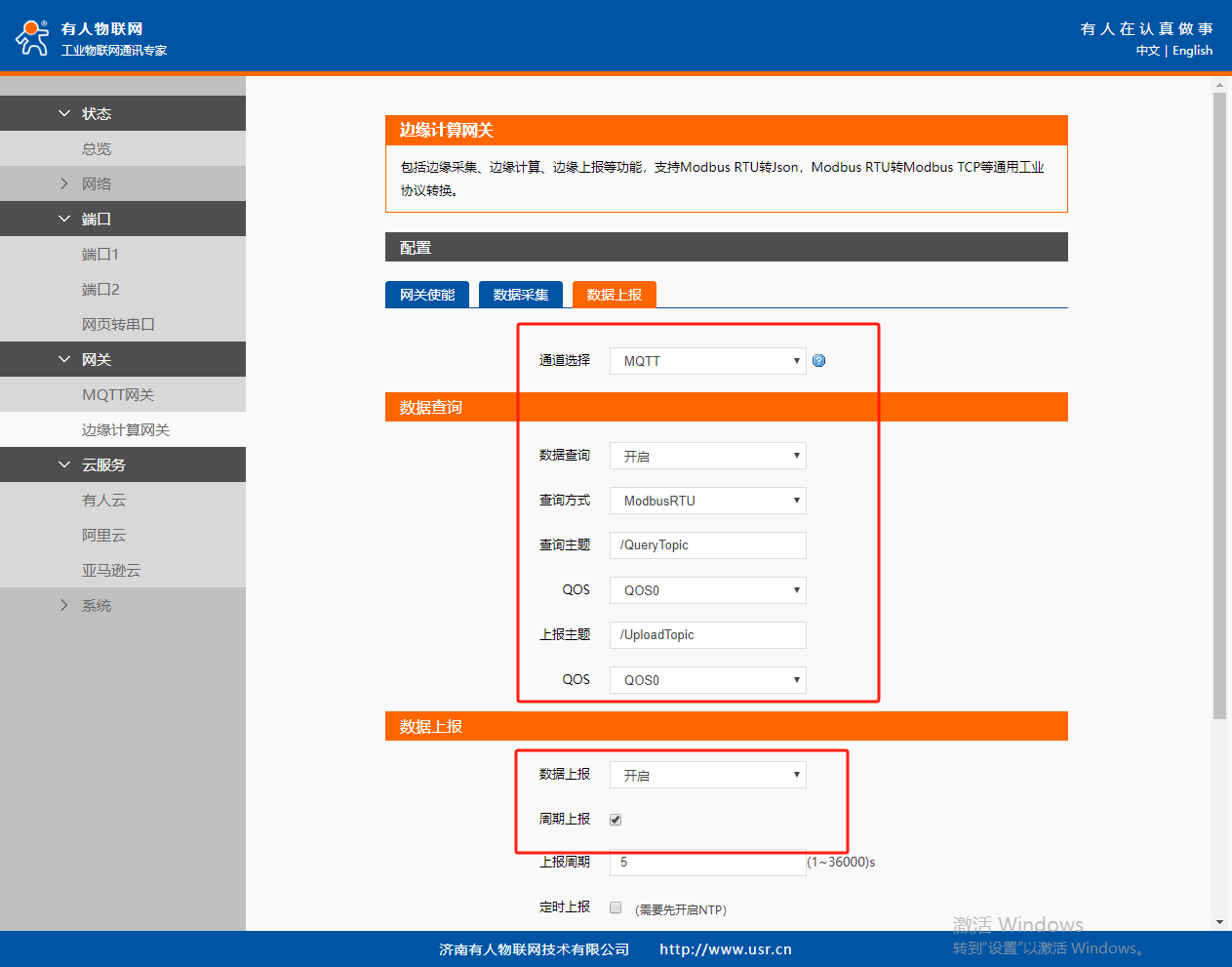

配置上報 Json 模板，本例中配置模板：{"Current":"node0101","Voltage":"node0102","ces":"node0103","tes":"node0104"}

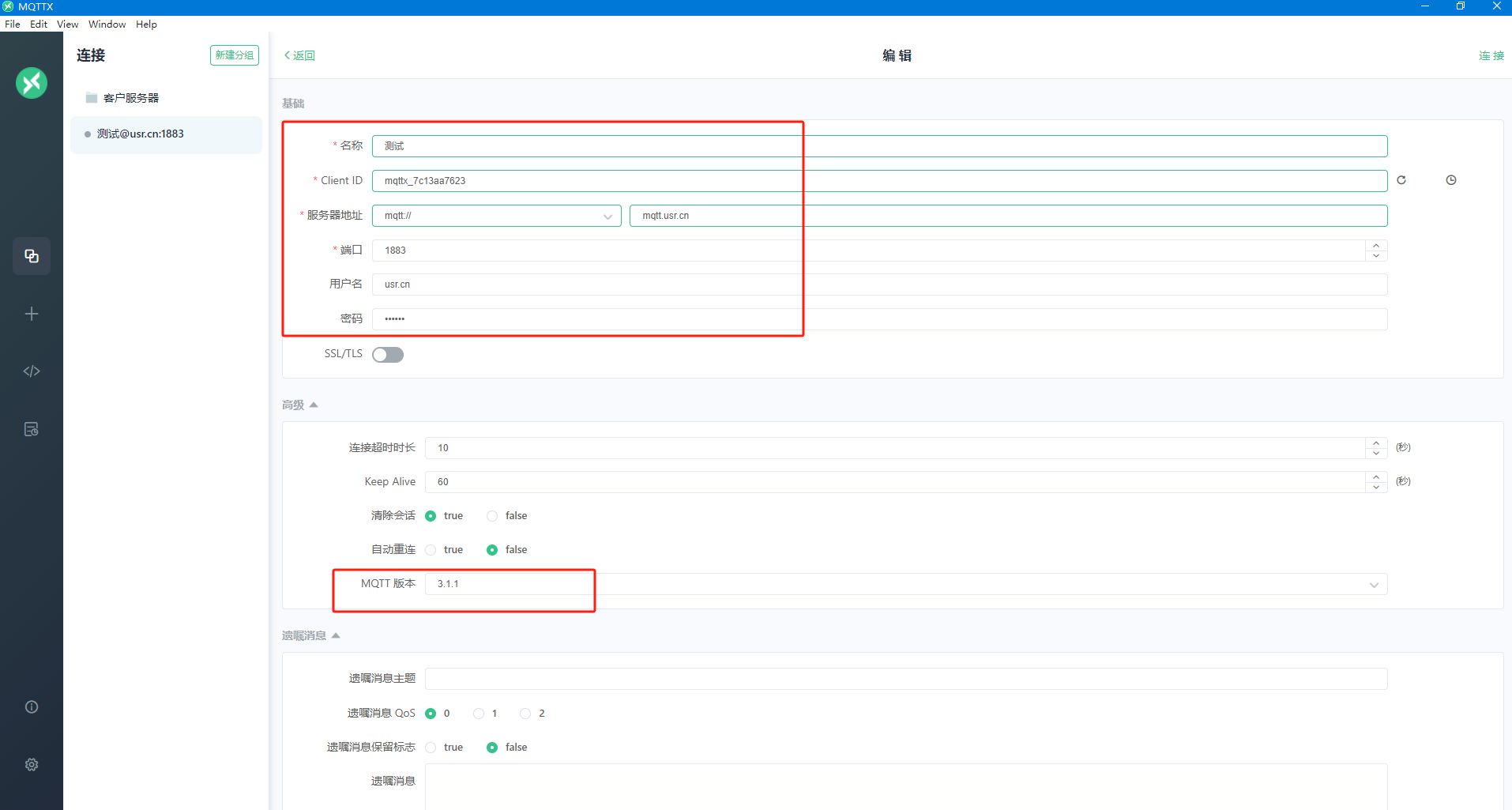

9、配置mqtt客戶端軟件連接mqtt服務器

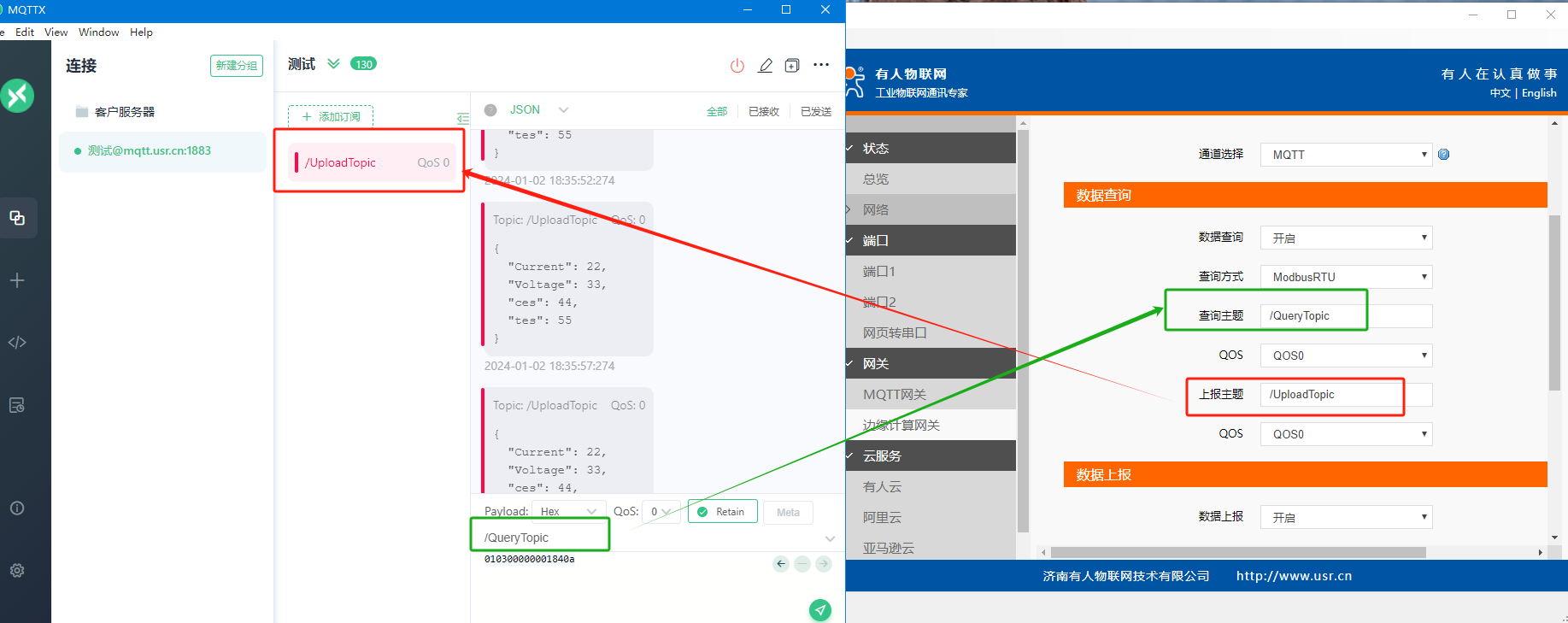

第一個mqtt測試軟件：MQTTX

可以看到N5X0上報的數據

注意，主題對應關系

撰寫人：李慧穎
