一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

二、準備工作

M100數量一臺

網線 1根

電源適配器 數量一個

三、配置過程

1.M100配置

（1）M100網口通過網線直連電腦網口，給M100用12V電源適配器供電。

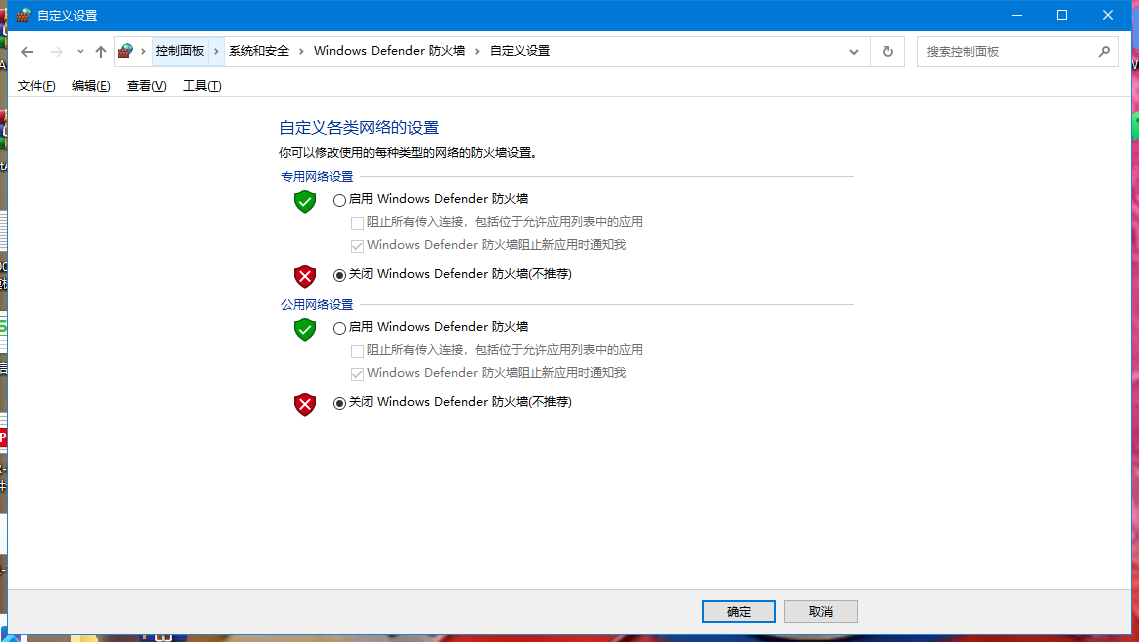

（2）電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

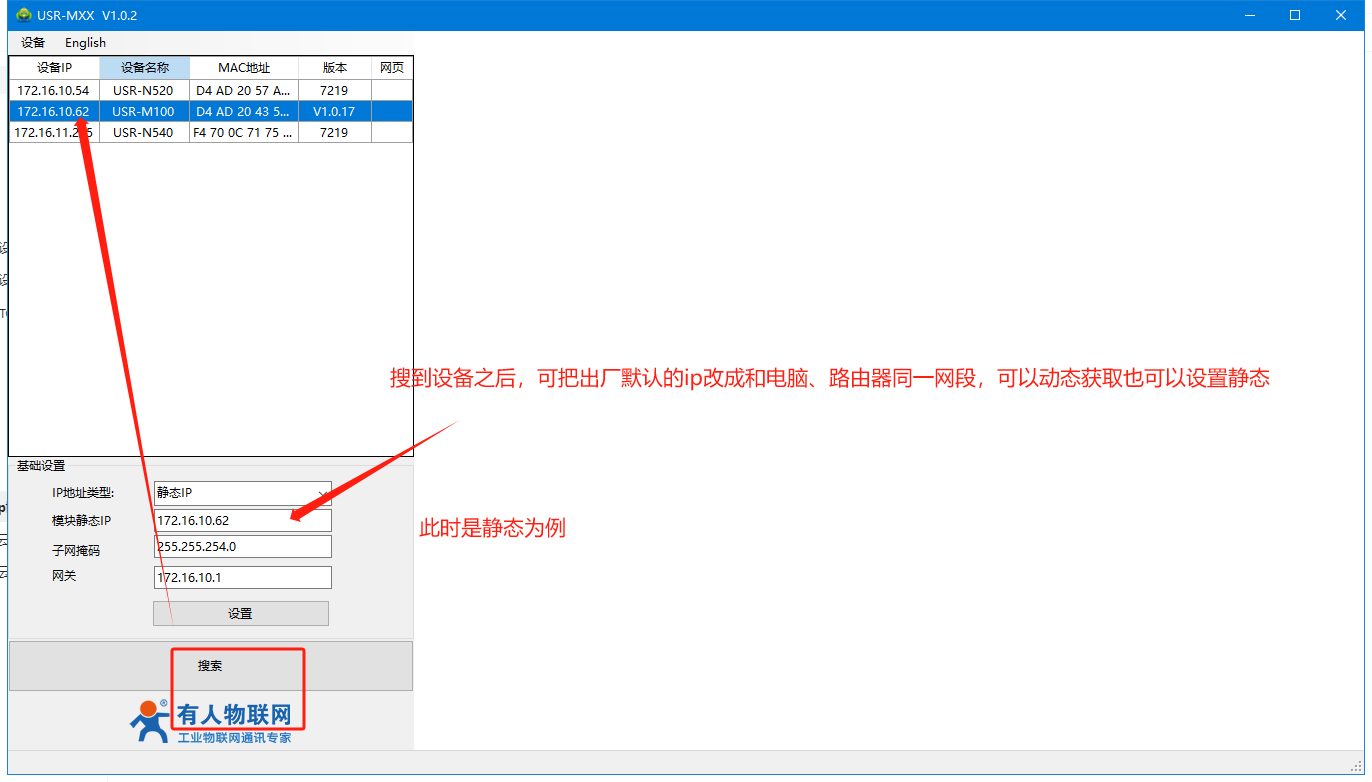

3）M100網口可以和PC鏈接同一個上級路由，在同網段使用MXX軟件搜索設備（此案例M100和PC鏈接同一路由器測試），把M100的ip改成和路由器、pc同網段，可以動態獲取也可以靜態接入，測試用的靜態。

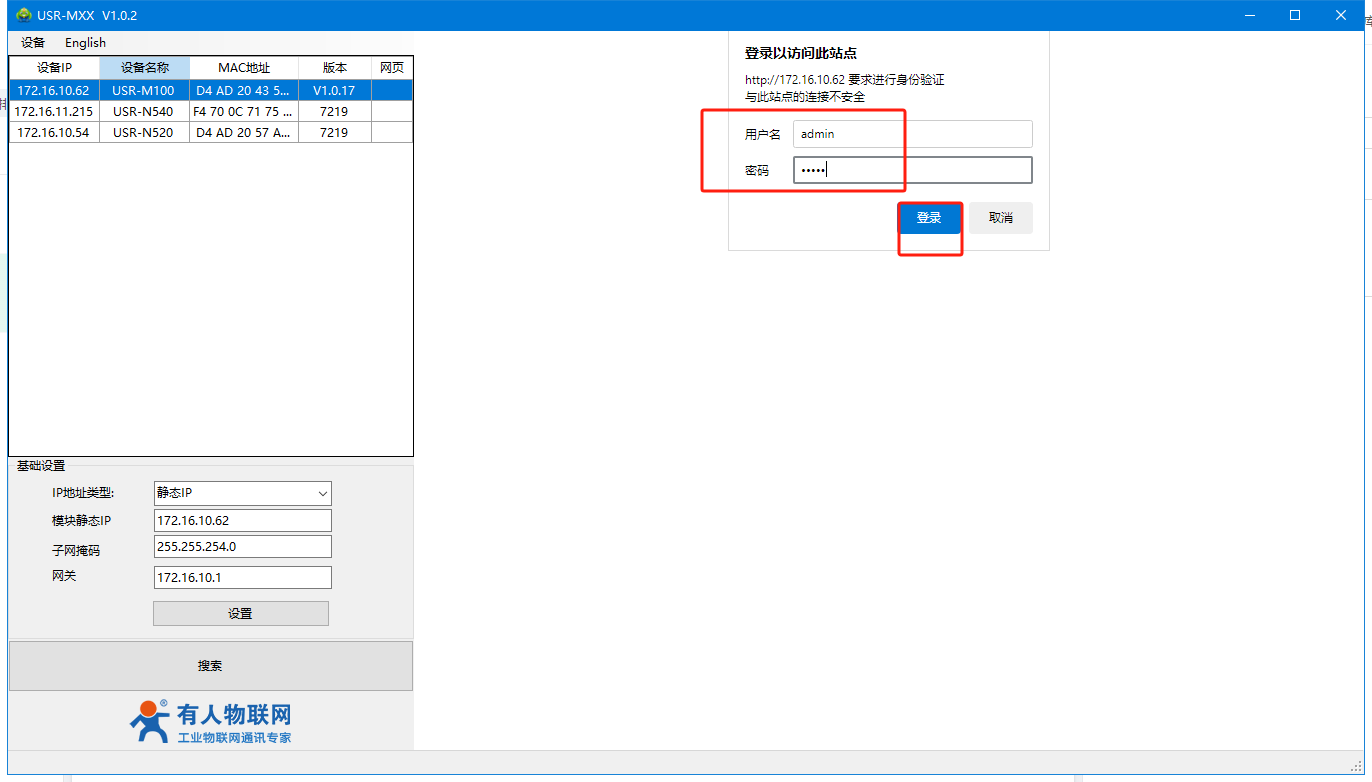

4）登錄：輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

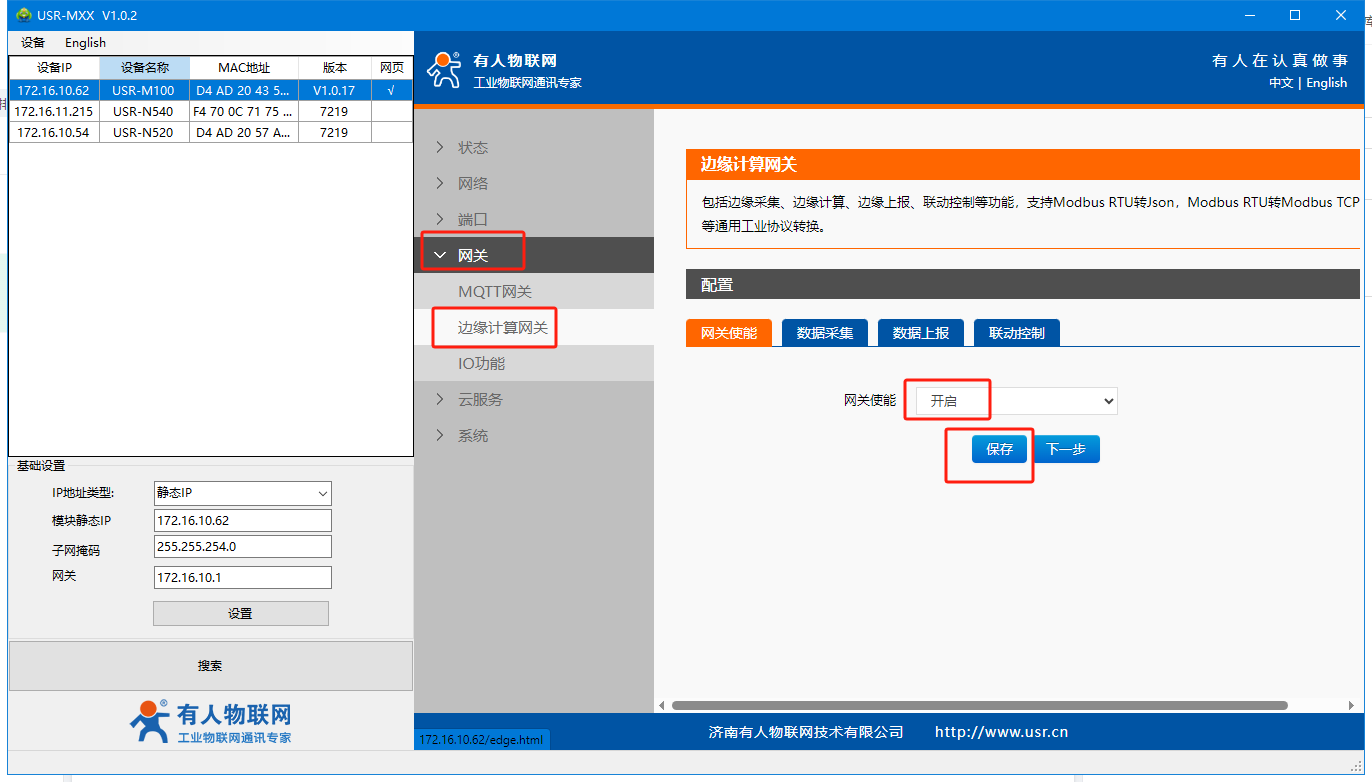

5）配置：在網關—邊緣采集網關——網關使能開啟，保存

繼續配置，在數據采集里添加M100本身的io點位，保存

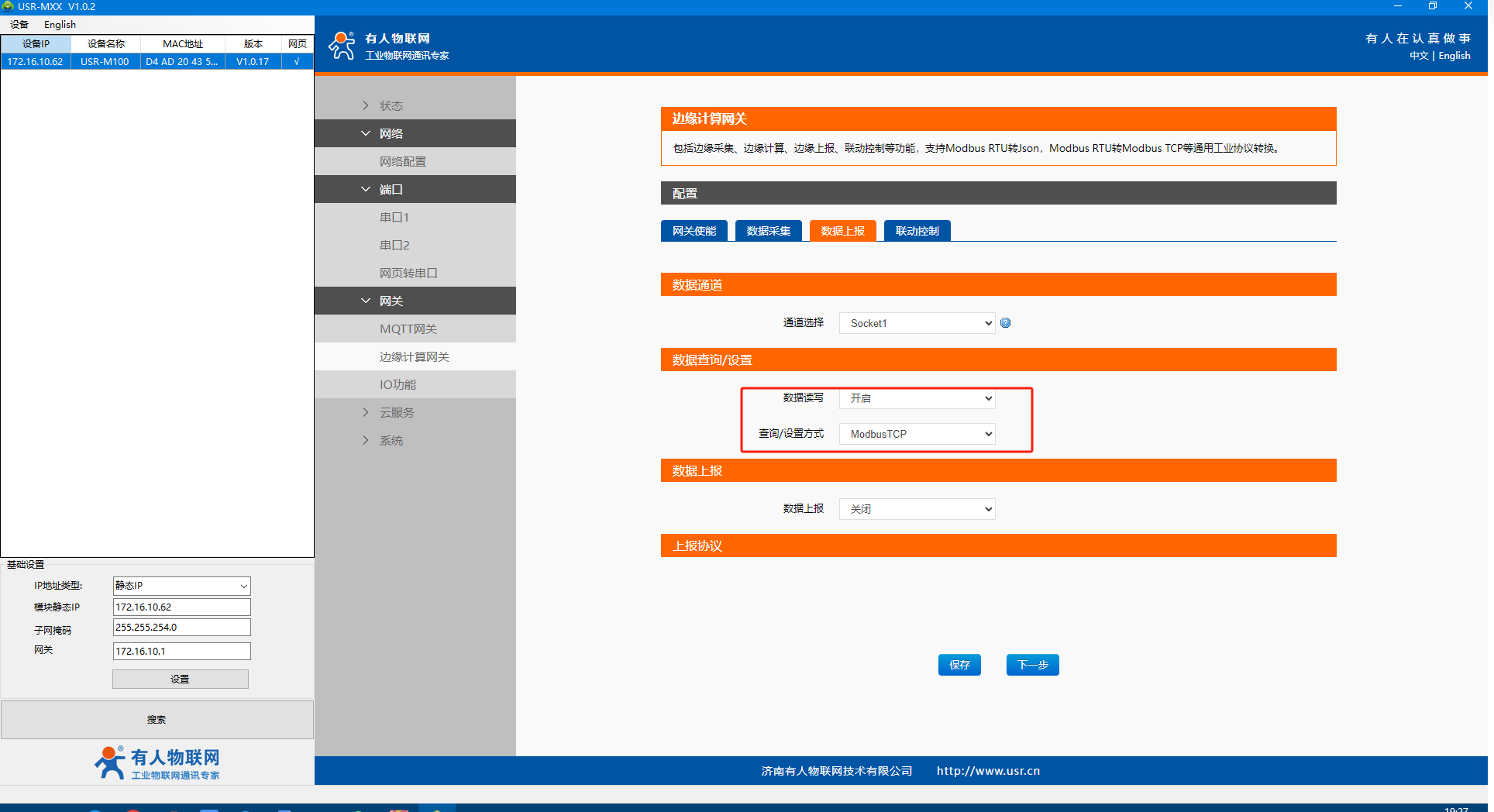

繼續配置，在數據上報——開啟數據讀寫，查詢方式選擇modbus tcp，數據通道選擇socket（tcp）或者mqtt通道，測試用的tcp服務器

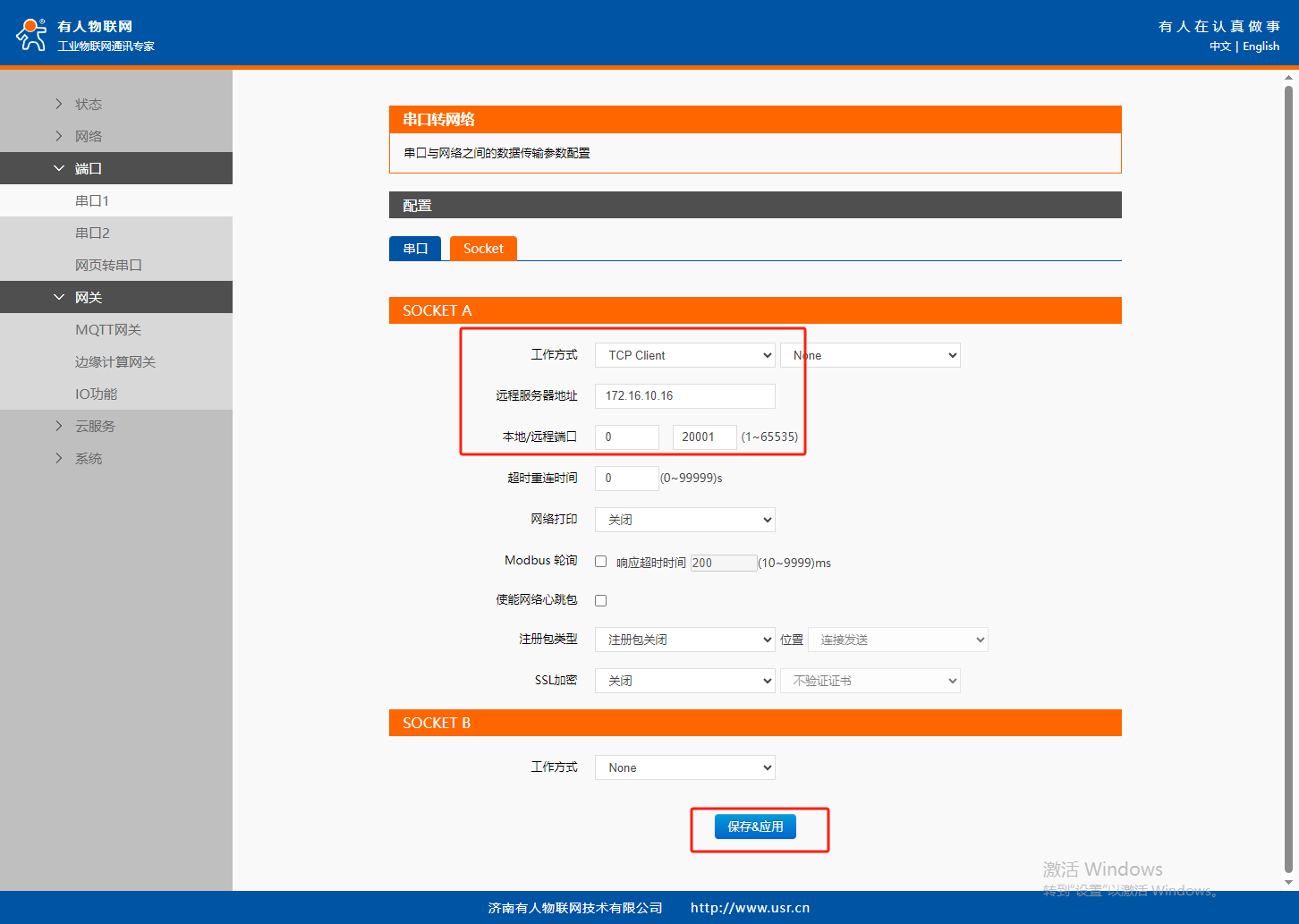

串口1的socket工作方式選擇為tcp client。連接服務器的ip和端口，保存重啟參數生效

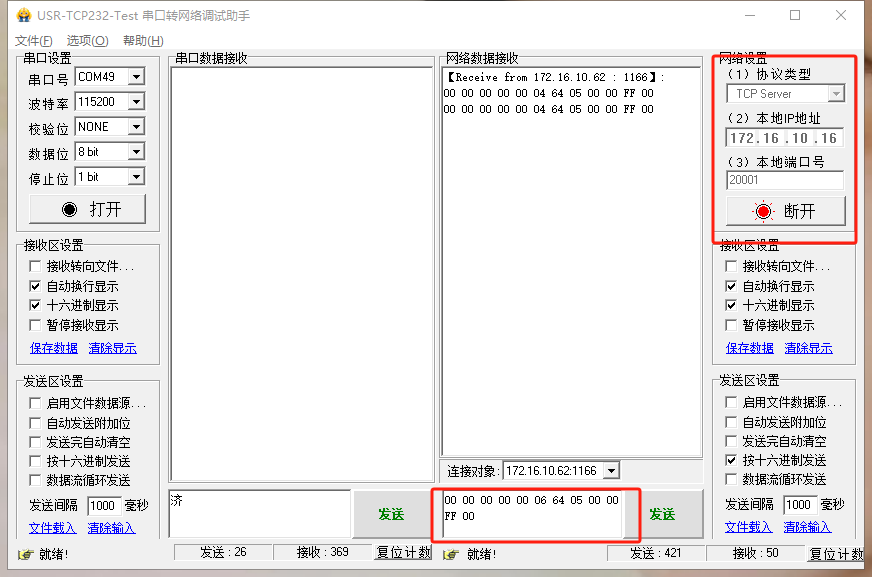

用串口調試助手做tcp server，設置一個本地端口被M100連接，然后發送modbus tcp的控制指令，去控制設備do動作（測試指令是do1）

備注：modbus tcp和modbus rtu指令的區別：Modbus TCP 協議則是在 Modbus RTU 協議上加一個 MBAP 報文頭，去掉校驗，這個 MBAP 報文頭共七個字節長度，除了第五、六個字節外，其余的基本上都是不變（如，modbus rtu數據是： 64 05 00 00 FF 00 85 CF ,modbus tcp數據是：00 00 00 00 00 06 64 05 00 00 FF 00）

DO的控制指令可以看一下說明書第17頁：http://imbacareer.com.cn/Download/1202.html

撰寫人：lihuiying
