所需資料:
USR-M300 說明書:http://imbacareer.com.cn/Download/1332.html
USR-M300 規格書:http://imbacareer.com.cn/Download/1333.html
USR-M300 應用指導:http://imbacareer.com.cn/Download/1369.html
1、M300 WAN口默認DHCP:可以直接接路由器上外網(或者sim卡連外網)
M300 LAN口默認IP :192.168.1.1
M300 默認串口參數 :9600 N 8 1
2、 M300配置步驟

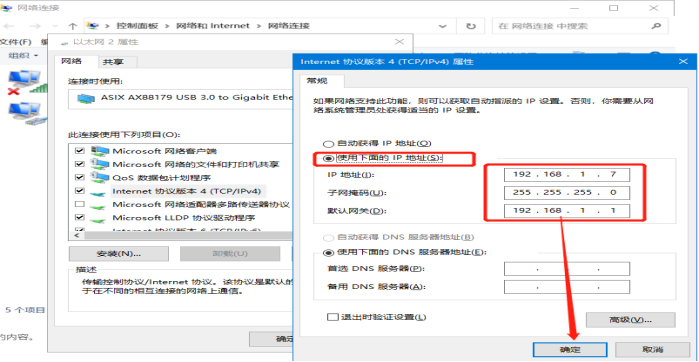

(1)M300網線直連電腦,電腦修改同網段IP進內置網頁,瀏覽器輸入192.168.1.1,用戶名密碼admin

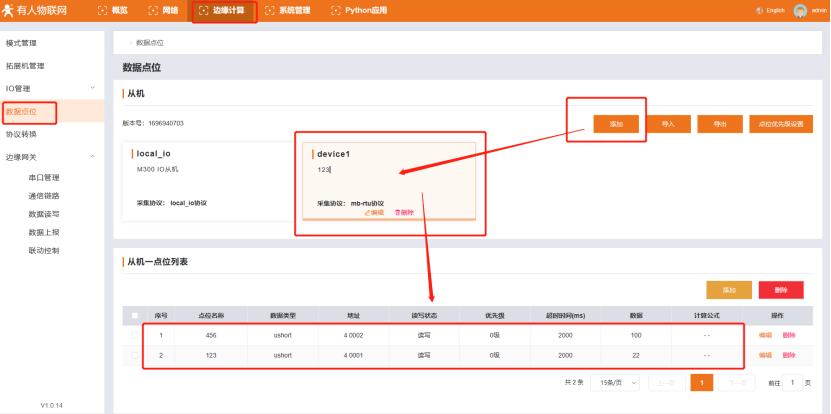

(2)根據485串口終端設備來添加“數據點位”表里的寄存器信息

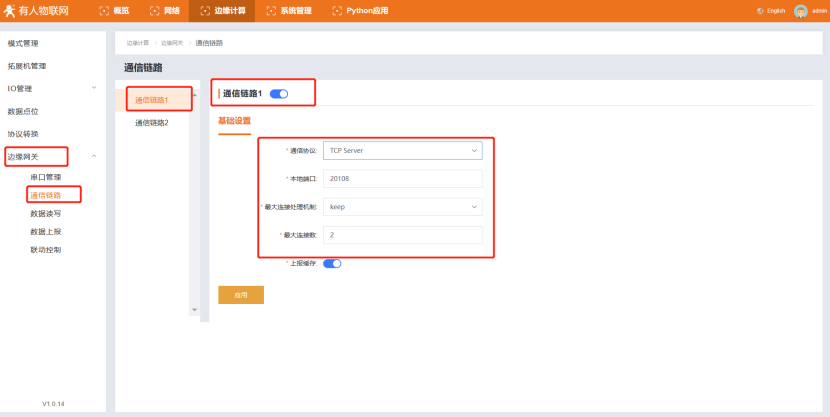

(3)點擊“邊緣網關”--“通信鏈路1”--設置“通信協議”TCP Server 和本地端口20108

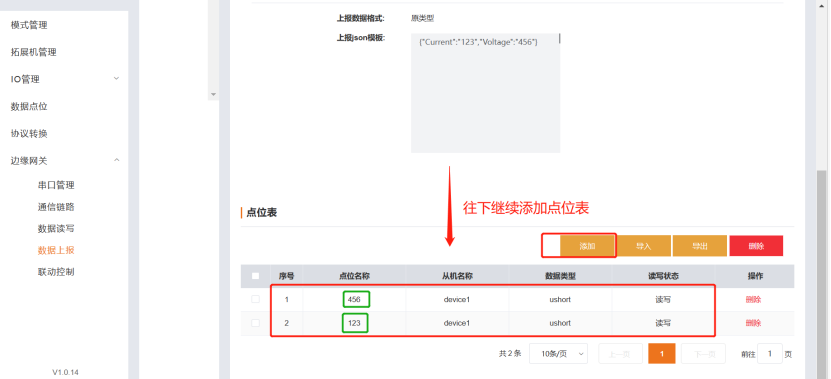

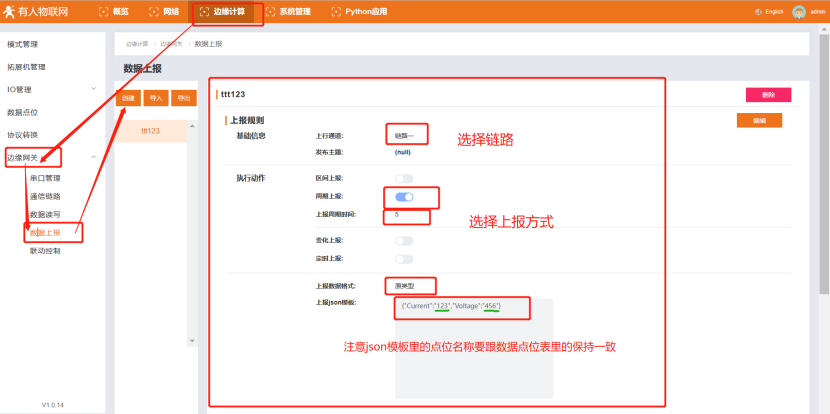

(4)創建“數據上報”規則,選擇“鏈路一”,根據需求配置上報方式和json模板,往下繼續添加點位表

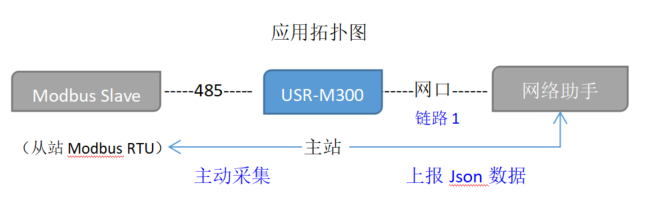

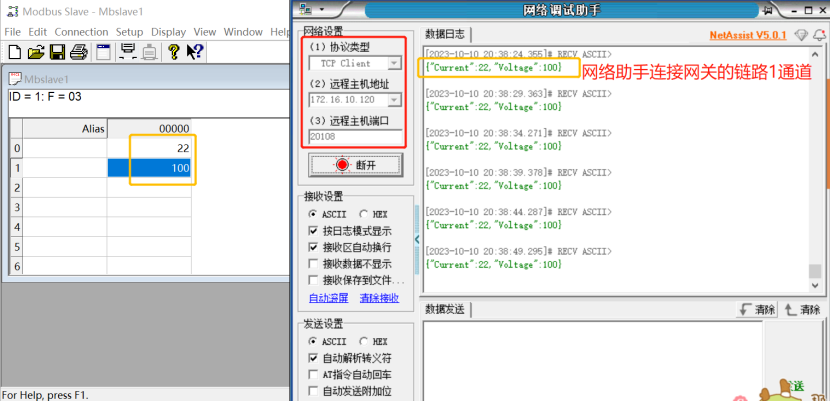

(5)用modbus slave模擬485從機數據,打開網絡調試助手連接“鏈路1”接收數據
撰寫人:shiwei
