一、資料下載

以太網模塊USR-TCP232-E2 / ED2 說明書http://imbacareer.com.cn/Download/1336.html

以太網模塊USR-TCP232-E2 / ED2 AT指令集http://imbacareer.com.cn/Download/1335.html

新版本在用）H7系列的設置軟件 N540/N520/N510/410S/ED2/E2http://imbacareer.com.cn/Download/383.html

有人虛擬串口軟件 V3.7.2.529http://imbacareer.com.cn/Download/31.html

串口調試助手二合一 USR-TCP232-Testhttp://imbacareer.com.cn/Download/27.html

二、準備工作

1.測試底板 1塊

2.usr-tcp232-E2模塊 1個

3.232轉usb線、網線 1條
4.電腦 一臺

5.DC5V 1A 電源一個

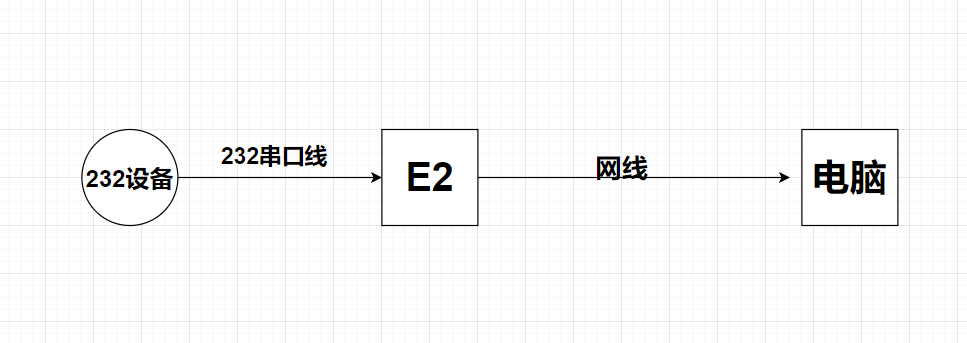

三、硬件連接和拓?fù)?br />將USR-TCP232-E2(以下簡稱E2) 安裝在USR-TCP232-EVB評估板(簡稱評估板)上，通過串口線(或USB轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將E2的網口接到電腦上，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電，觀察E2網口指示燈狀態是否正常：綠色指示燈常亮，黃色指示燈閃爍 。

四、產品測試

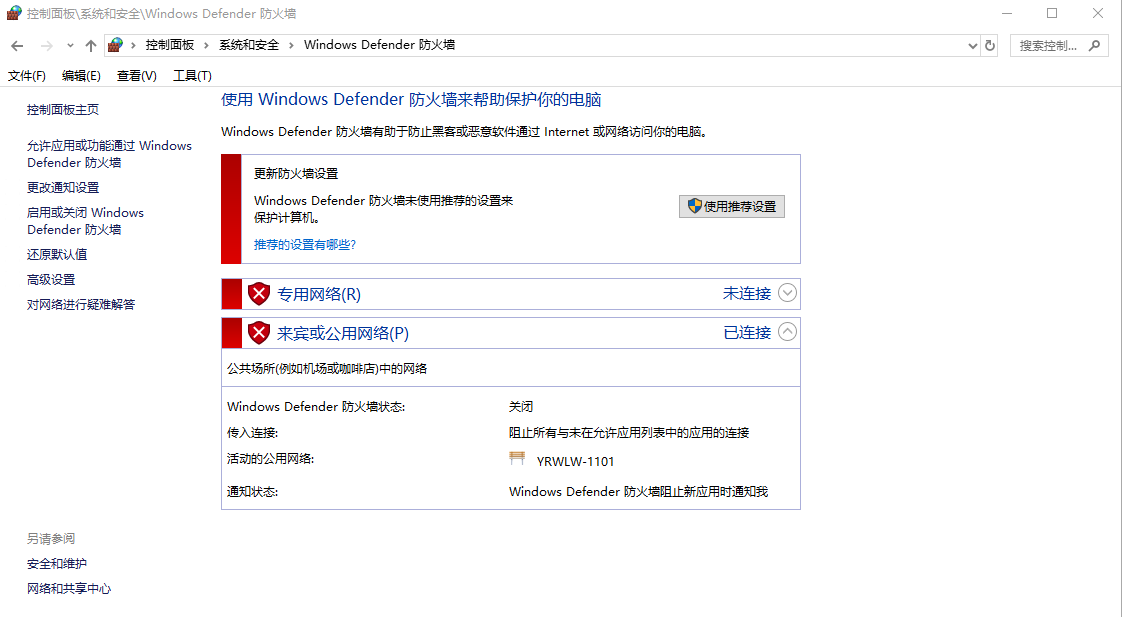

1.控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”選項，關閉防火墻并禁，并關閉電腦殺毒軟件.

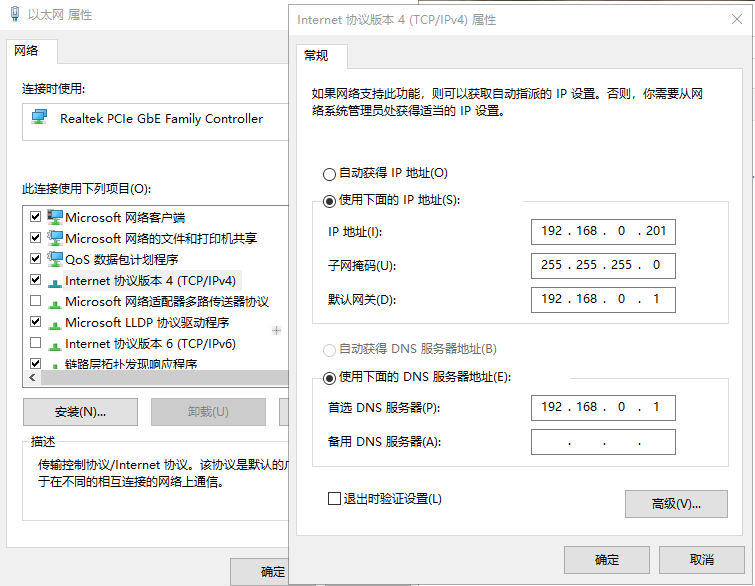

2.電腦本地連接，IP設置和E2模塊IP同網段，E2默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

3）檢查USR-RS232串口線的COM口號

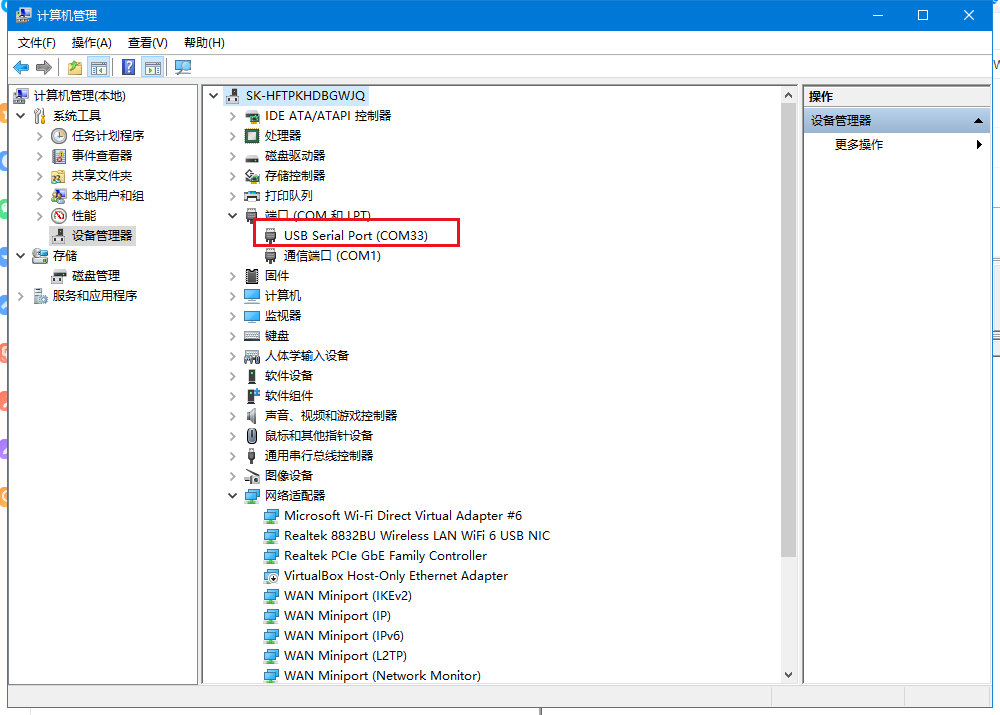

找到設備管理器，點擊端口，確認USB-RS232串口線的COM口號，有人的測試電腦是COM33

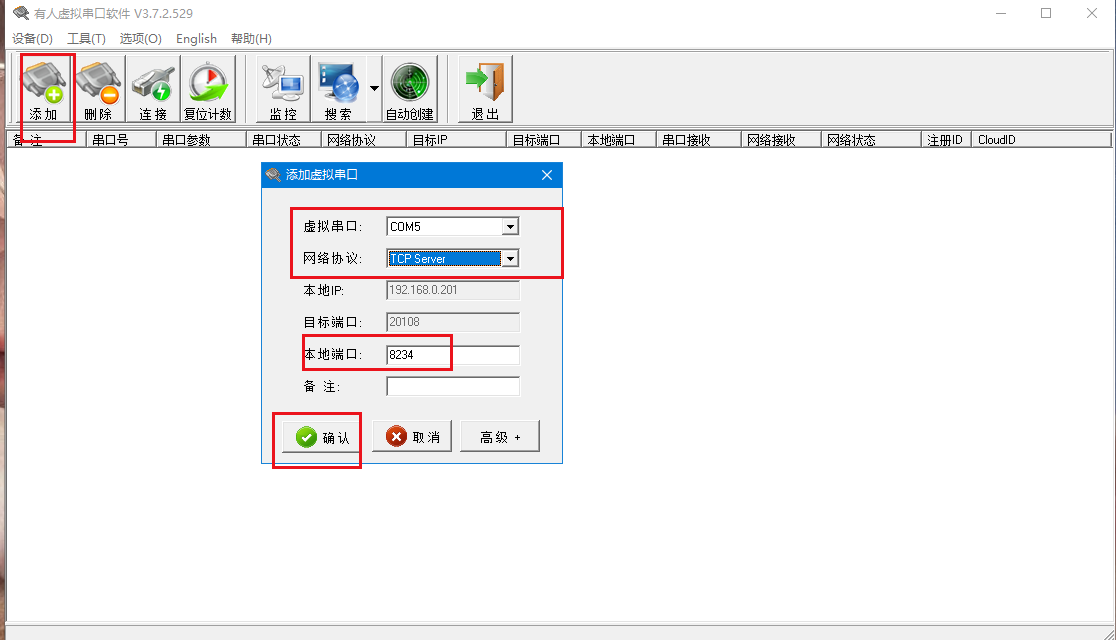

4.下載安裝虛擬串口軟件，打開，創建一個虛擬串口（注意不要和真實串口沖突）com5，網絡協議選擇tcp server，設置本地端口：8234 ，確認

5.下載并打開H7系列配置軟件

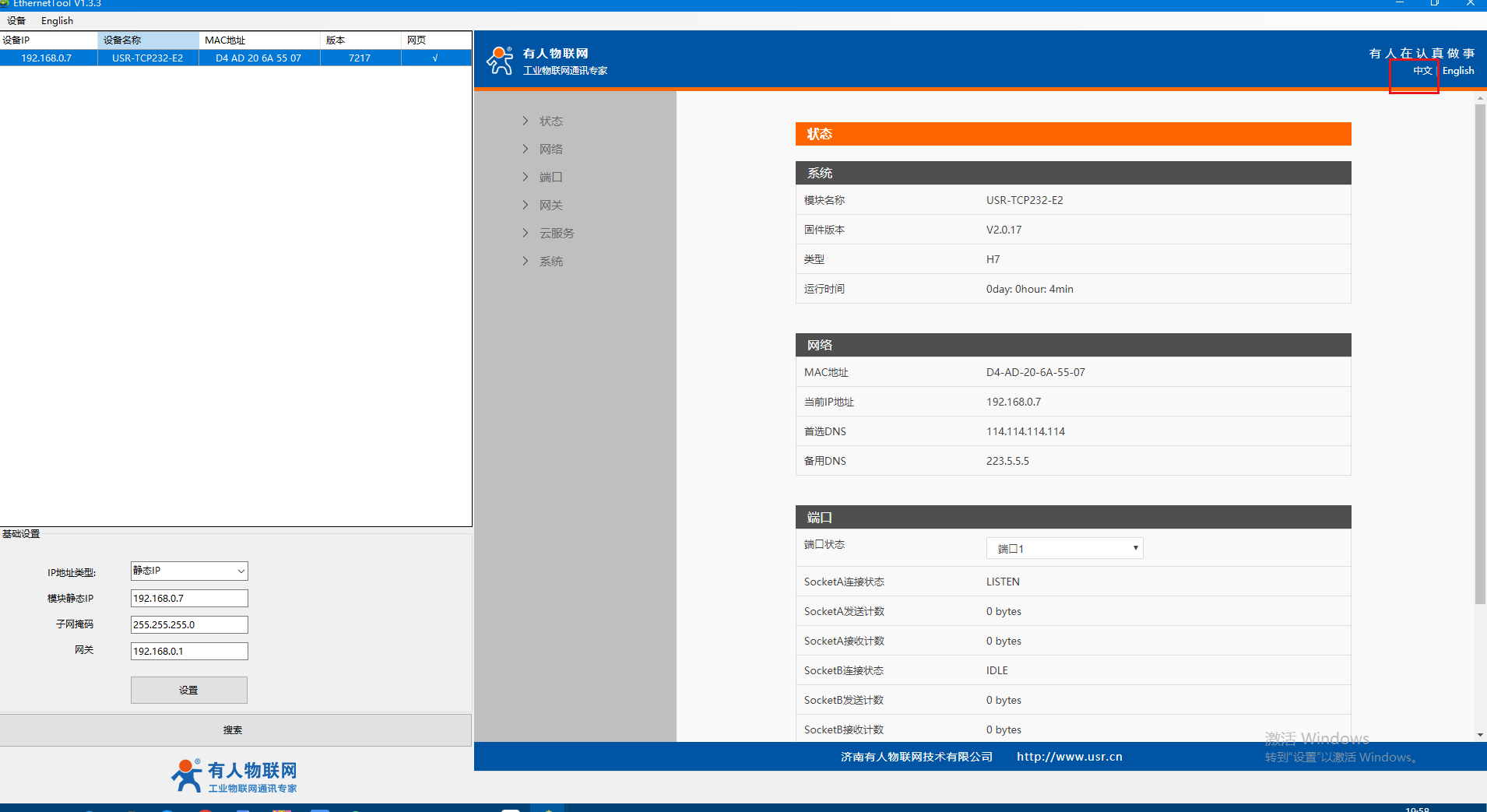

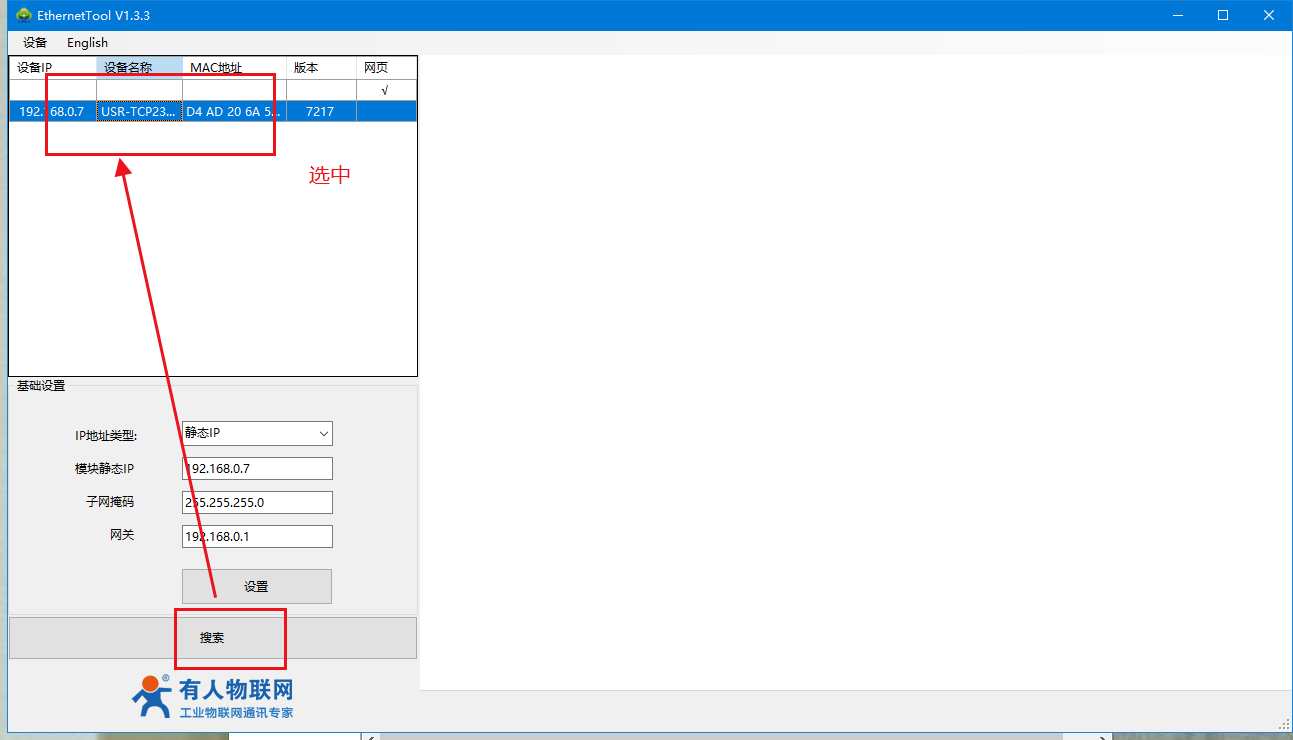

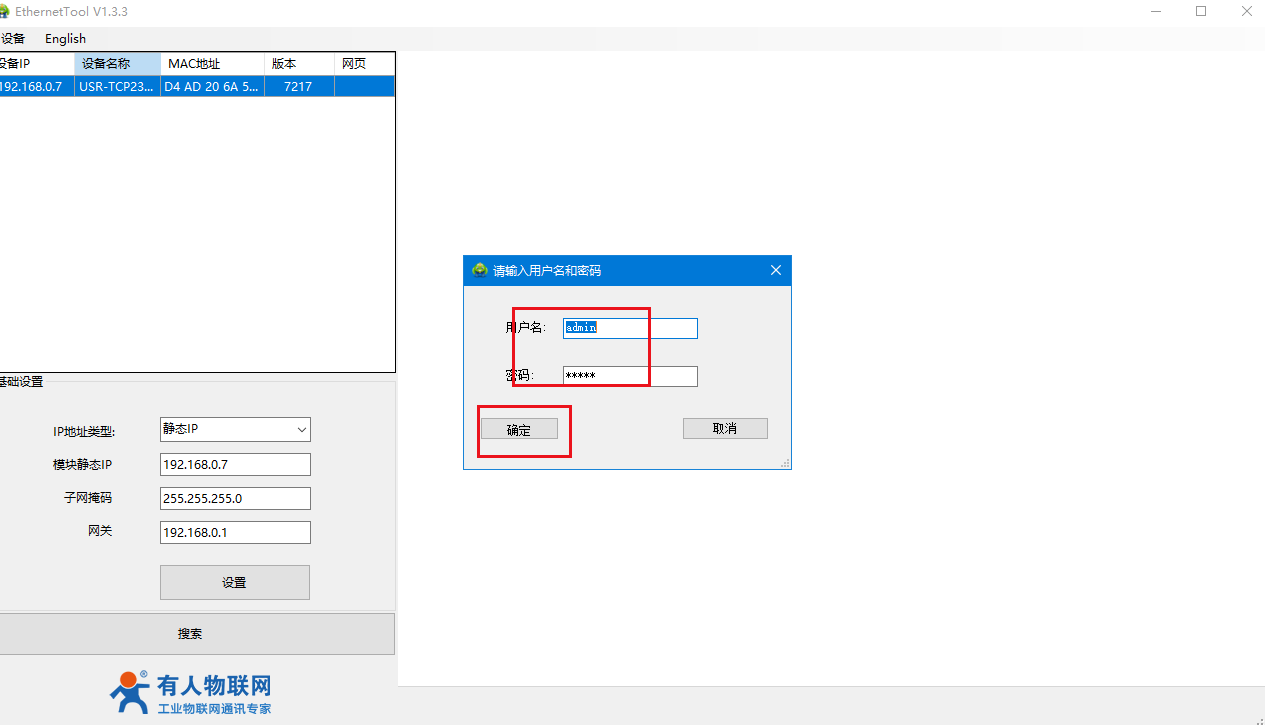

打開設置軟件，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換。

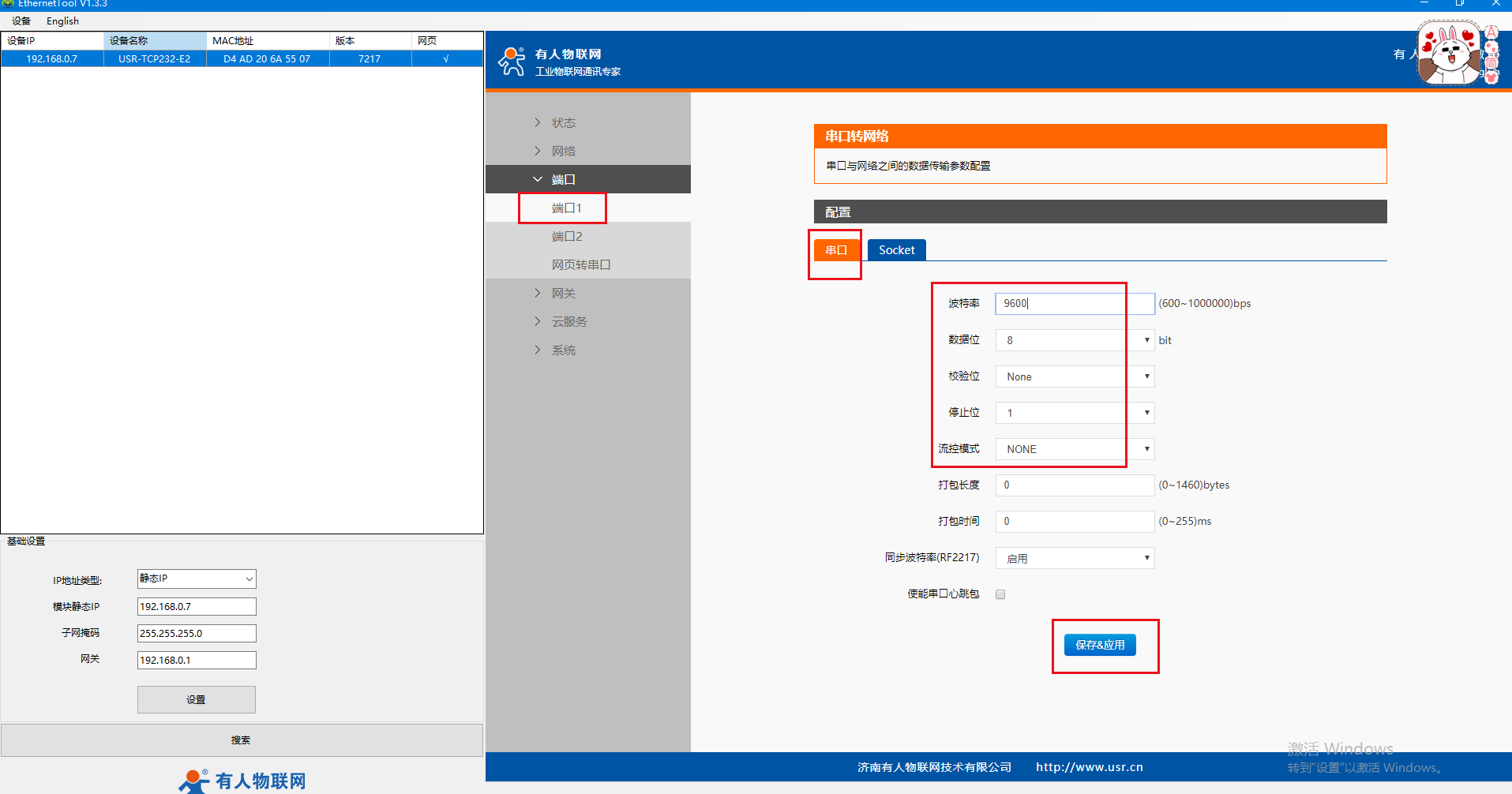

6.設置端口1參數
設置E2的串口波特率和要接的串口設備一致，測試設置為9600，n，8,1

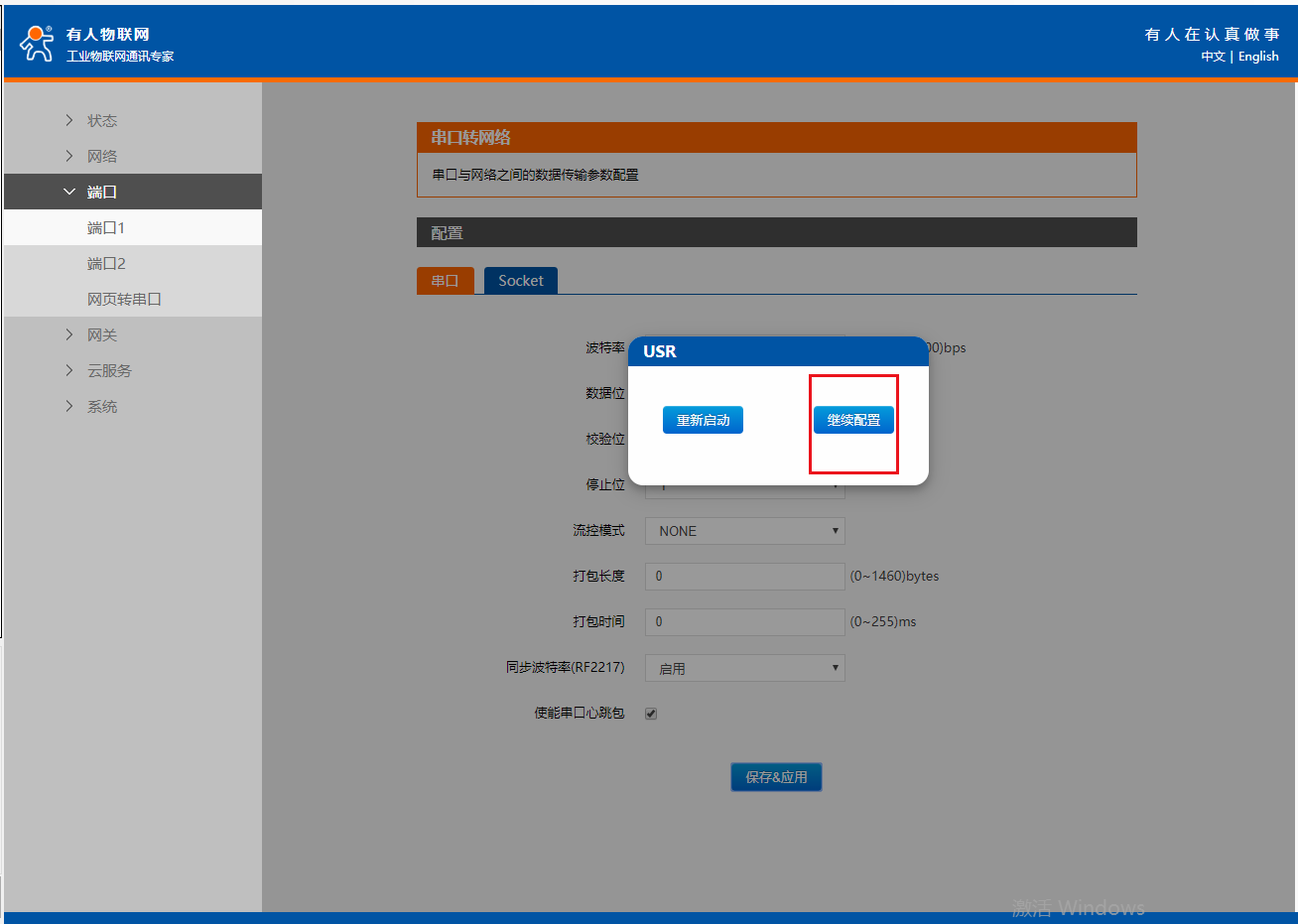

保存——繼續配置

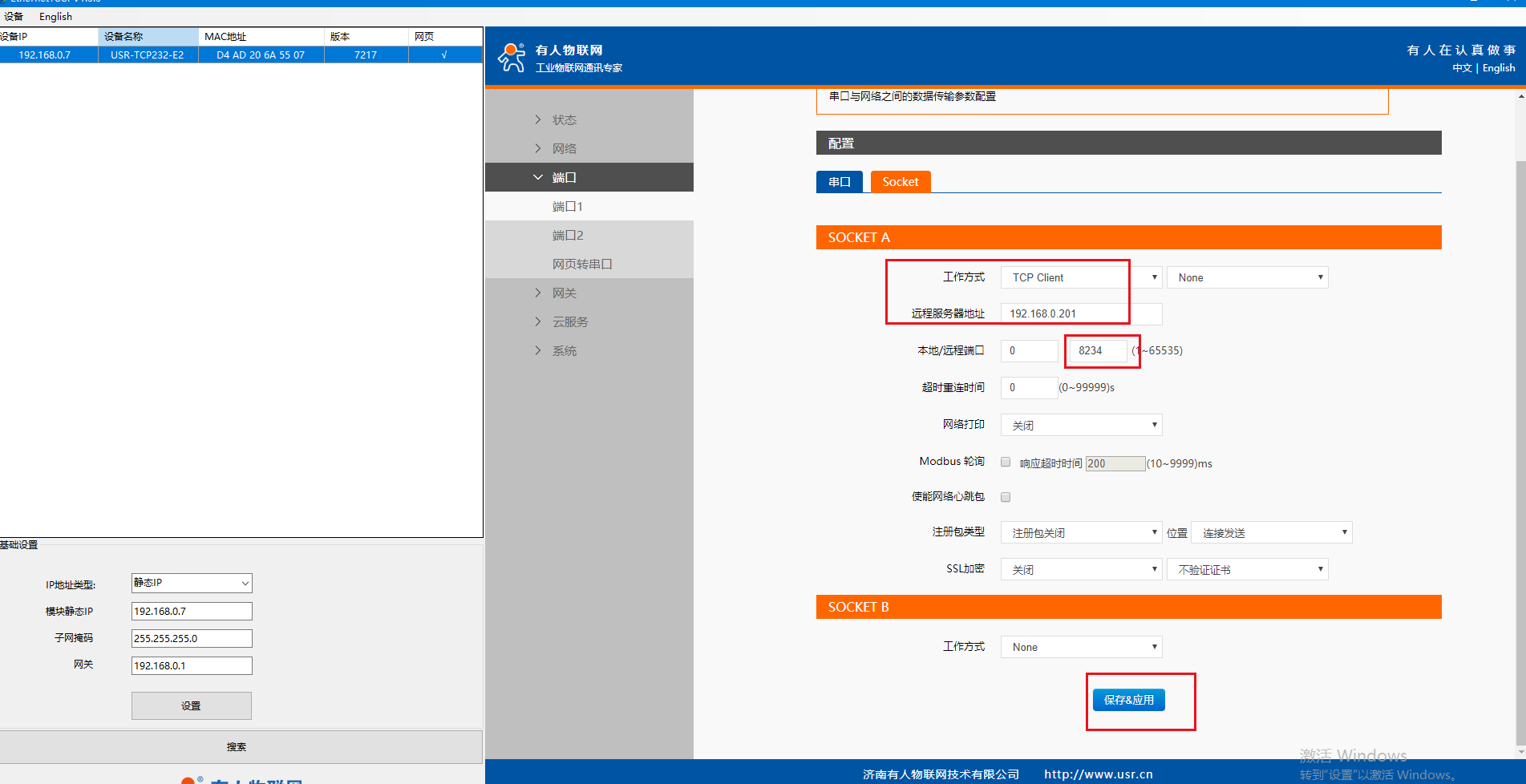

7.設置 E2 為 TCP client模式，連接虛擬串口的ip（電腦的ip），連接虛擬串口設置的本地端口：8234

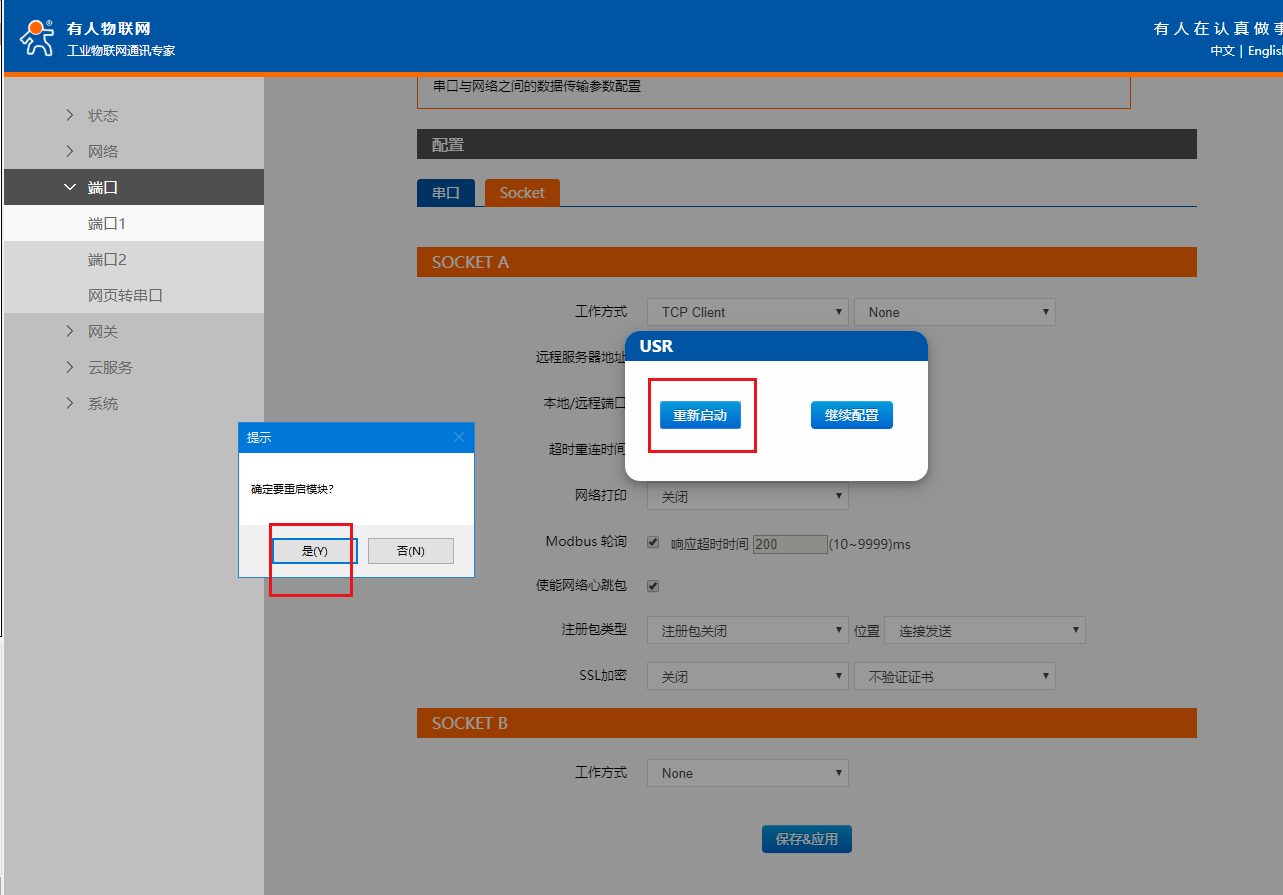

然后“保存設置”，“重啟”模塊

五、數據測試

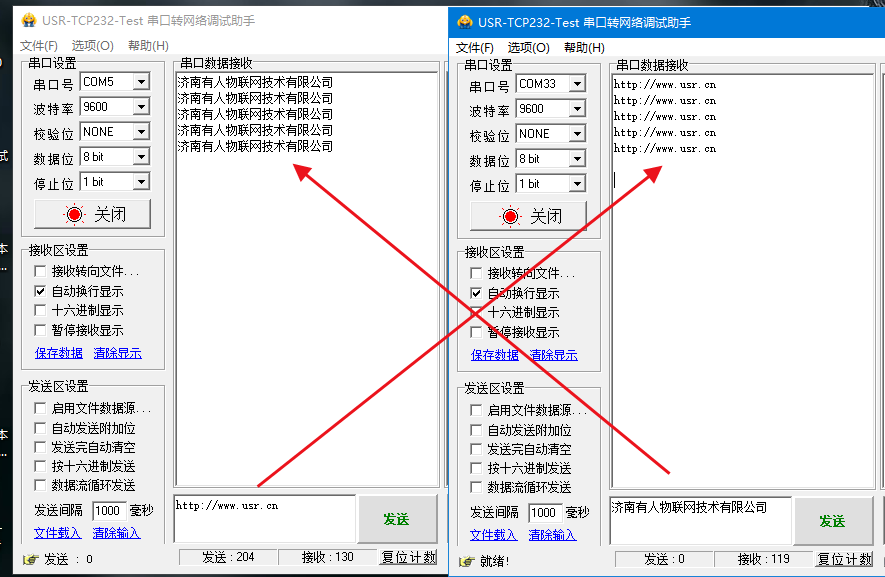

打開2個串口網絡助手，一個用USB-RS232 串口線實際COM33口打開，串口參數和RS232串口參數保持一致，波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM5打開，串口參數和RS232串口參數保持一致，波特率、數據位、停止位、校驗位。

測試兩個串口之間的數據傳輸，就是ED2真實串口和虛擬串口之間的數據傳輸。

撰寫人：李慧穎
