一．資料下載
USR-K7 說明書：http://imbacareer.com.cn/Down/USR-K7_V1.0.1.pdf
USR-K7 軟件設計手冊：http://imbacareer.com.cn/Down/USR-K7_software_V1.0.1.pdf
設置軟件：http://imbacareer.com.cn/Download/230.html
串口調試助手：http://imbacareer.com.cn/Download/31.html
二、準備工作
1.USR-K7 數量1個
2.232轉usb串口線 數量1條
3.電腦 數量一臺
4.電源適配器5v 數量1個
5.USR-KX-EVK 數量1個

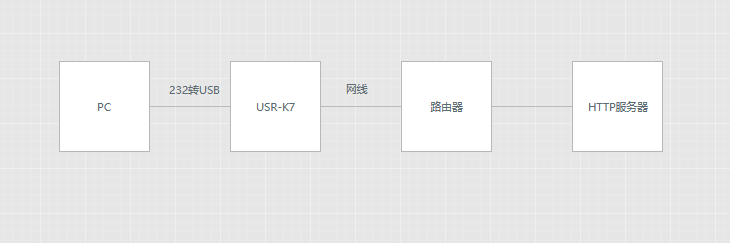

三、連接框圖
將K7串口通過串口轉USB線與PC相連接，通過網線將 K7的網口和PC 的網口相連接，后面設置完成后通過網線將K7的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給K7供電。

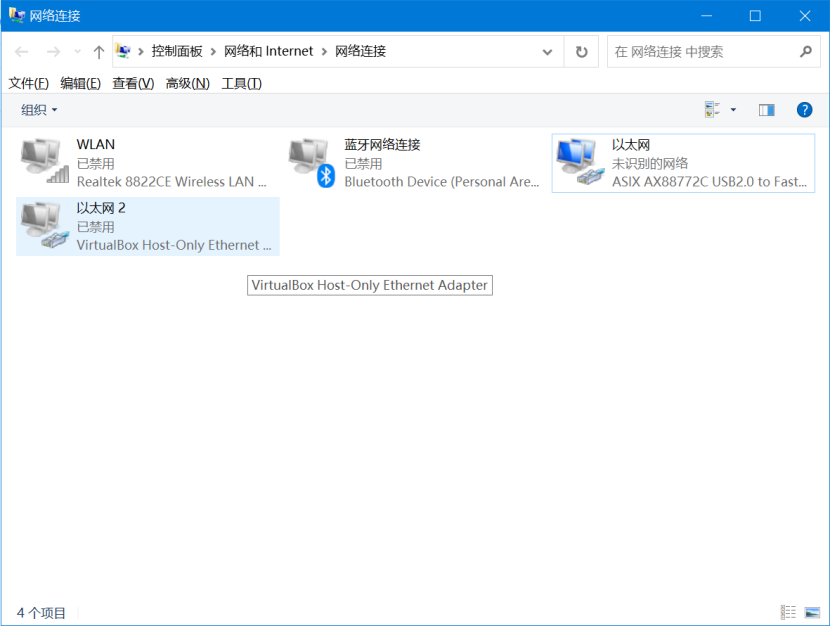

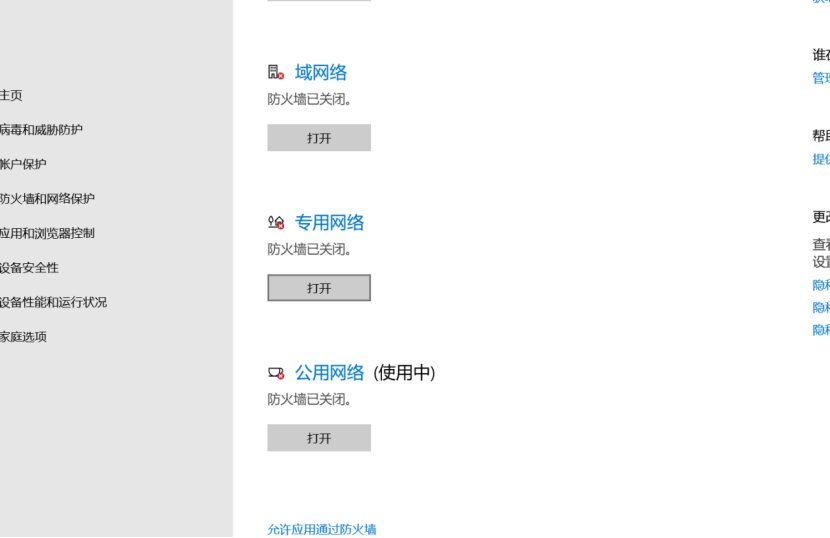

1.按路徑：控制面板——>網絡和Internet——>網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

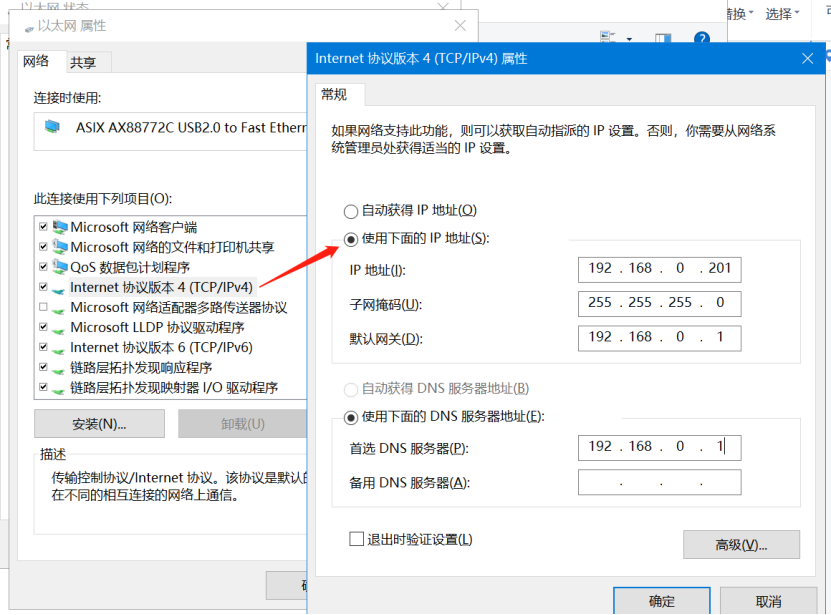

2. 給電腦設置靜態IP，設置成與K7同一網段，K7默認IP：192.168.0.7

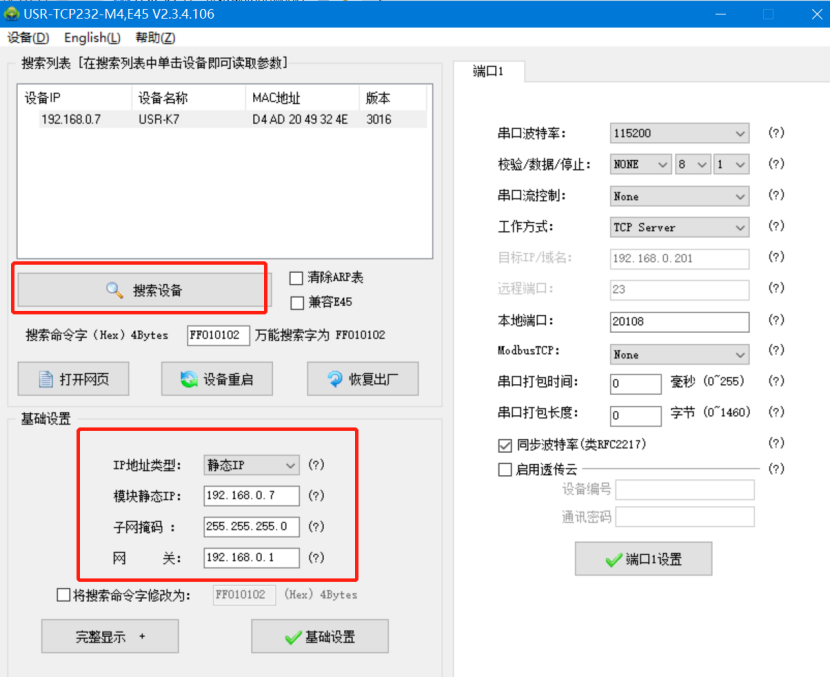

3. 打開M4設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到IP地址類型為靜態IP
4. IP地址類型更改為DHCP/動態IP，設置完成后通過網線將K7的網口接到路由器LAN口上面，給設備供網。工作方式選擇TCP Client，目標IP：39.102.62.245（我司測試線上服務器），遠程端口號：5234，設置完成后點擊保存參數。

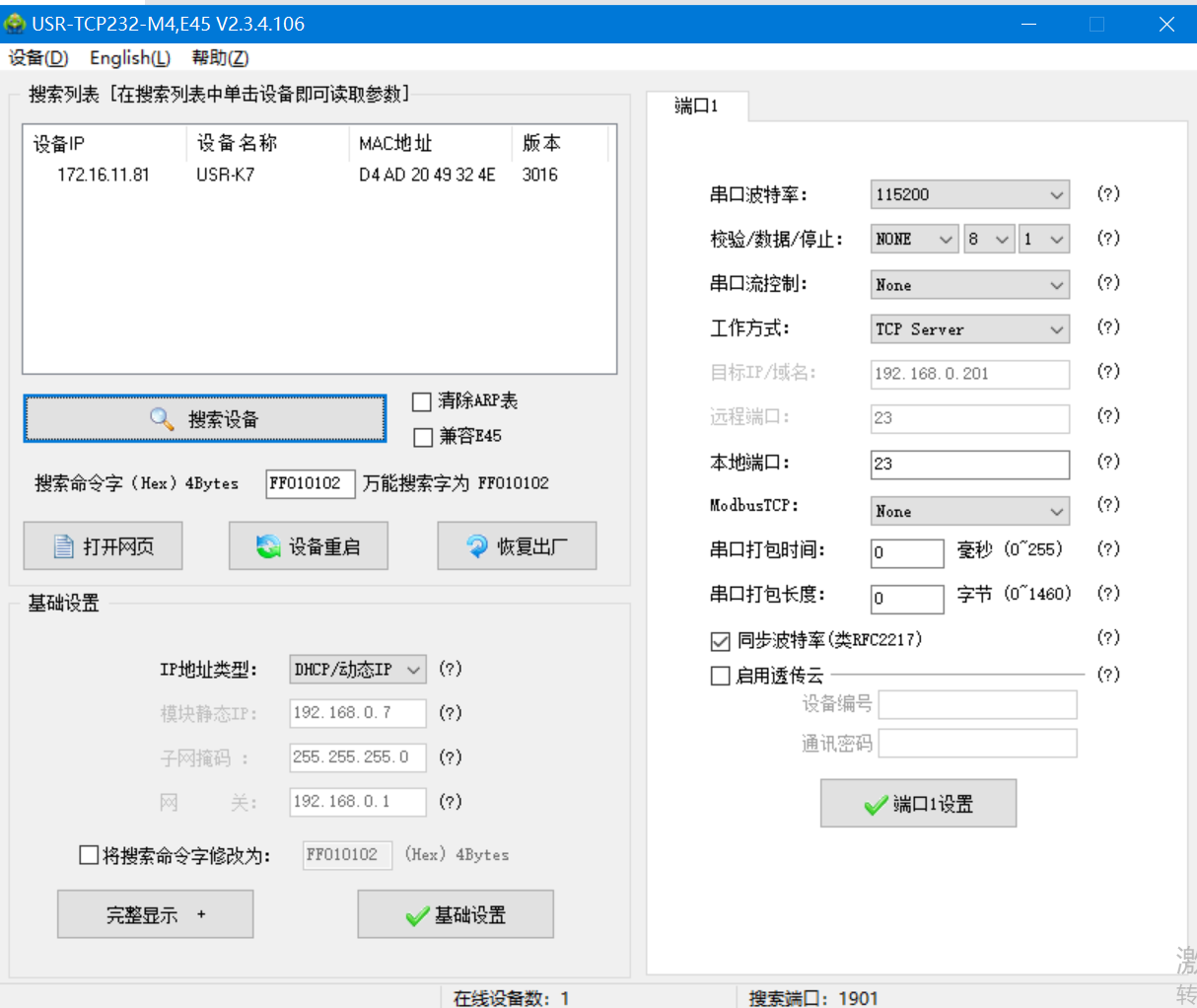

5. 網線直連K7的網口和路由器的LAN口，保證K7正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給K7的IP

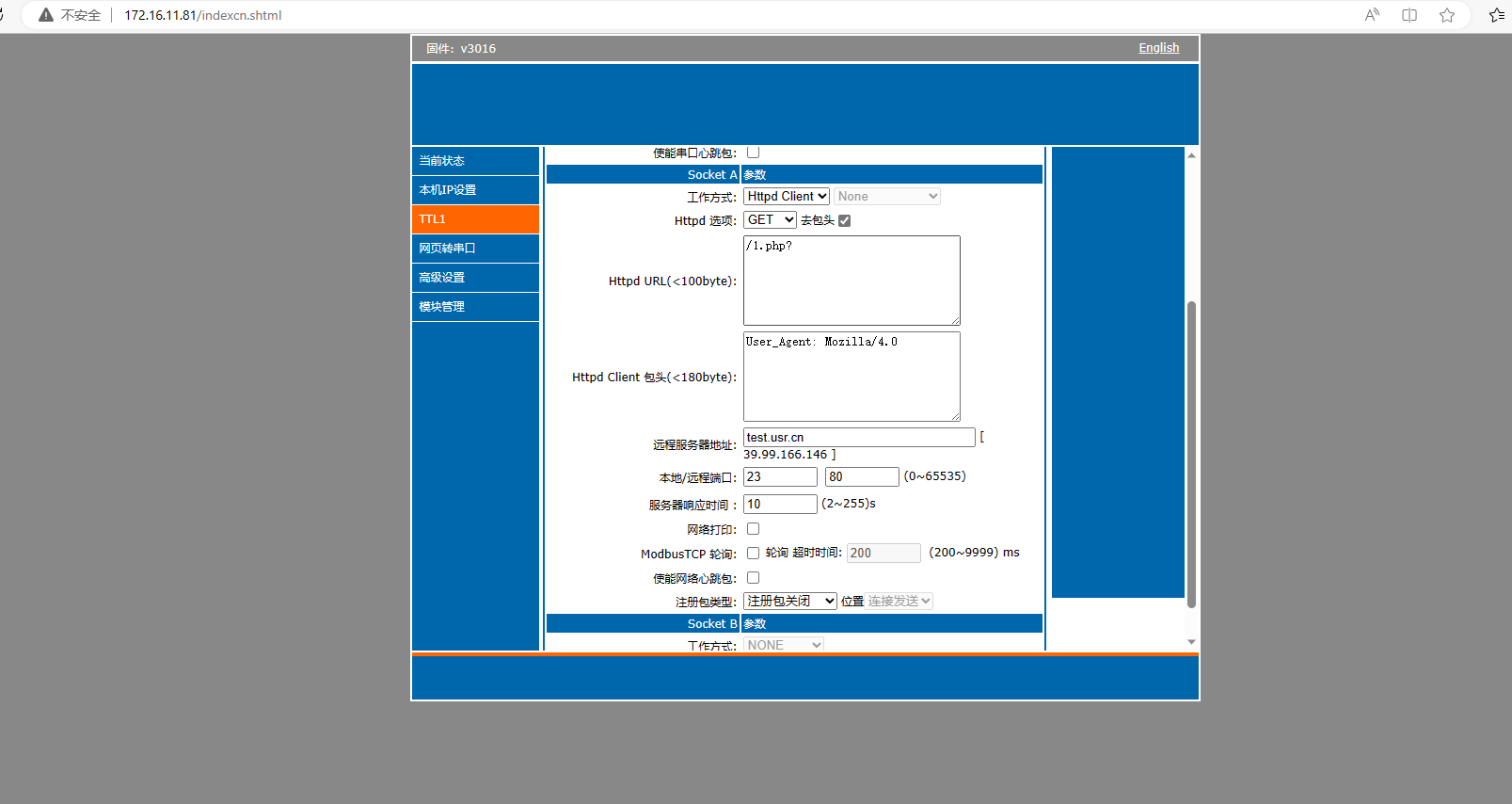

6. 在谷歌瀏覽器輸入IP 172.16.11.81，打開k7內置網頁，用戶名密碼都為admin。模塊設置為Httpd Client模式，請求方式GET，URL為/1.php，設置服務器地址test.usr.cn，端口80，設置并保存所有參數，重啟模塊。(本說明文檔使用為有人測試服務器)

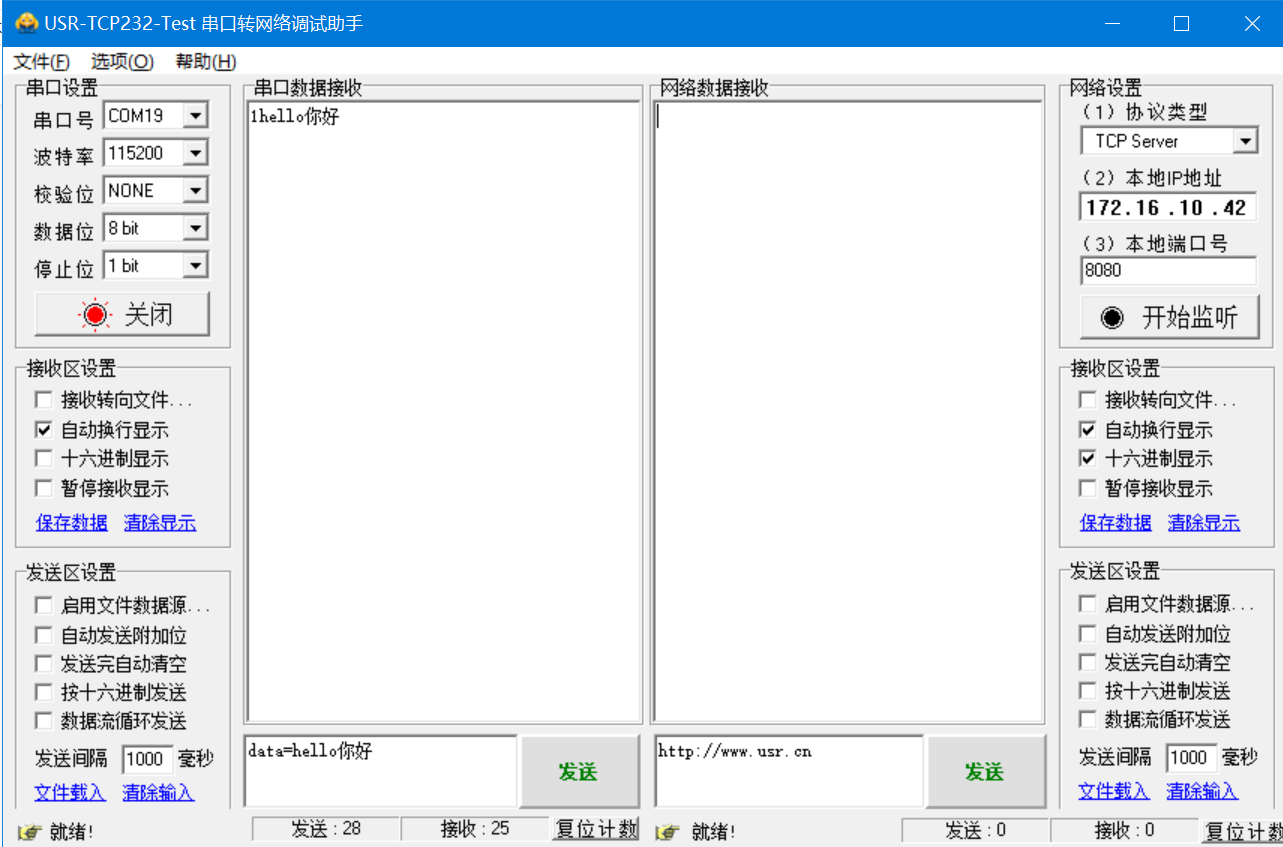

7. 打開串口，串口參數和K7的串口參數保持一致，發送data=hello你好，返回數據hello你好
1、K7設備直連電腦使用M4軟件找不到怎么辦？
a.網線連接后檢查網口指示燈狀態是否正常，不正?？梢愿鼡Q網口線或者是電源測試
b.檢查設備供電是否穩定，可以使用萬用表量一下供電電壓
c.檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；
d.檢查電腦設置的IP是否和K7設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,ping K7的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。
2、K7通過串口轉USB接電腦在電腦上無法傳輸數據怎么辦？
a.在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復
b.K7串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位
c.232串口注意線序RX接TX、TX接RX、G接G。
d.485注意線序A接A、B接B。
撰寫人：秦嘉城
