一、資料下載：

1、USR-LG206-L-C網關協議說明書：http://imbacareer.com.cn/Download/598.html

2、USR-LG206-L-C 設置軟件：http://imbacareer.com.cn/Download/693.html

3、USR-TCP232-TEST串口網絡調試助手http://imbacareer.com.cn/Product/78.html

4、USR-LG220-L說明書：http://imbacareer.com.cn/Download/817.html

二、硬件連接：

1、需要準備的物品：

USR-LG206-L-C 1個

USR-LG220 1個

USR-RS232 串口線 1條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

本次透?jìng)鲾?shù)據測試

第一步：USR-LG206-L-C的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

第二步：USR-LG220接12V電源適配上電。電腦連接USR-LG220的WiFi。

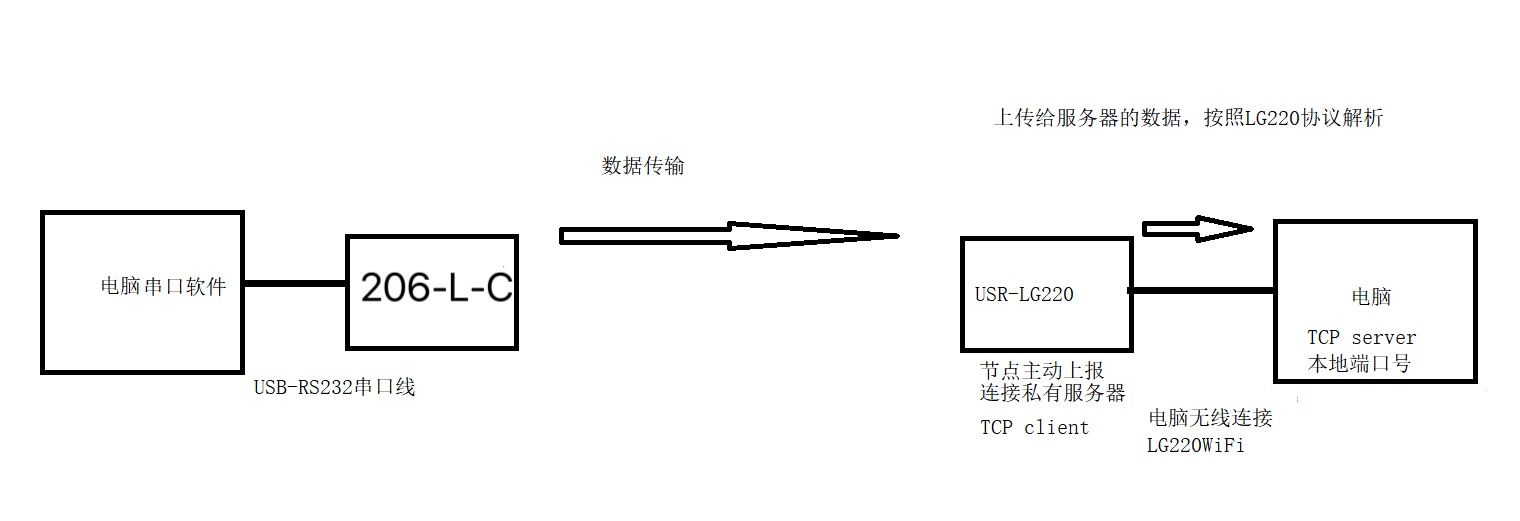

連接框圖如下：

三、準備工作：

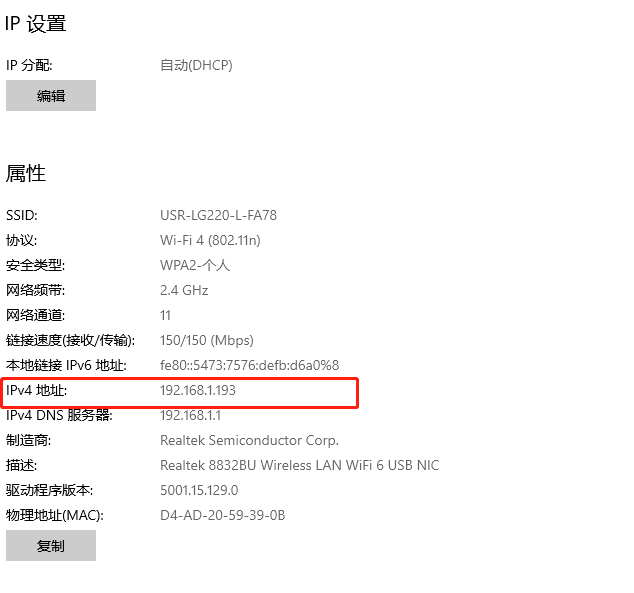

1、查看電腦的本機IP：

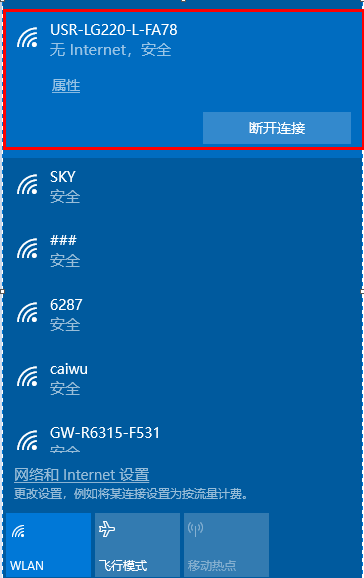

電腦無線網卡搜索并連接USR-LG220的WiFi，WiFi密碼是imbacareer.com.cn。其他網卡禁用，打開控制面板，

查看無線網卡狀態，IPv4的IP地址。

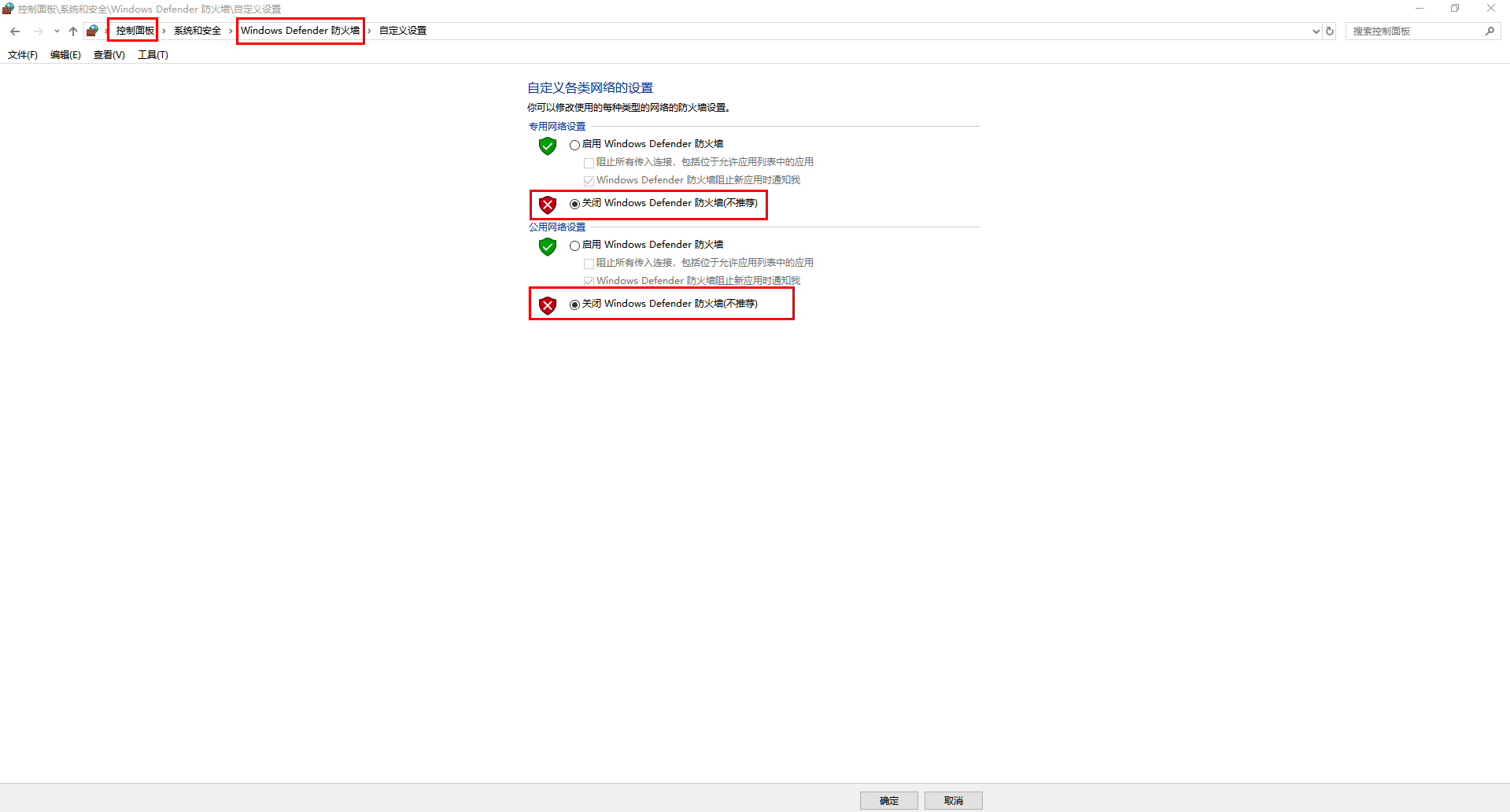

2、關閉防火墻：

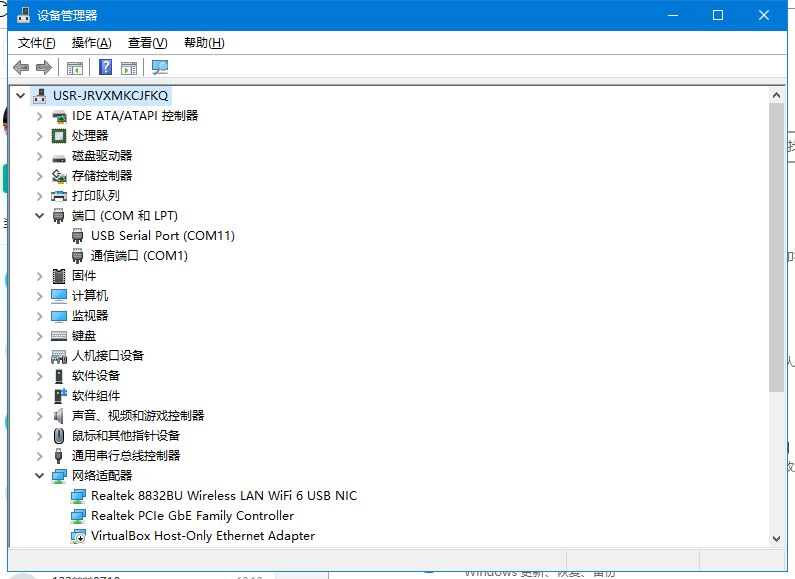

3、查看端口號：

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG206-L-C的USB-RS232串口線COM口號。本案例為com11

四、USR-LG220參數設置：

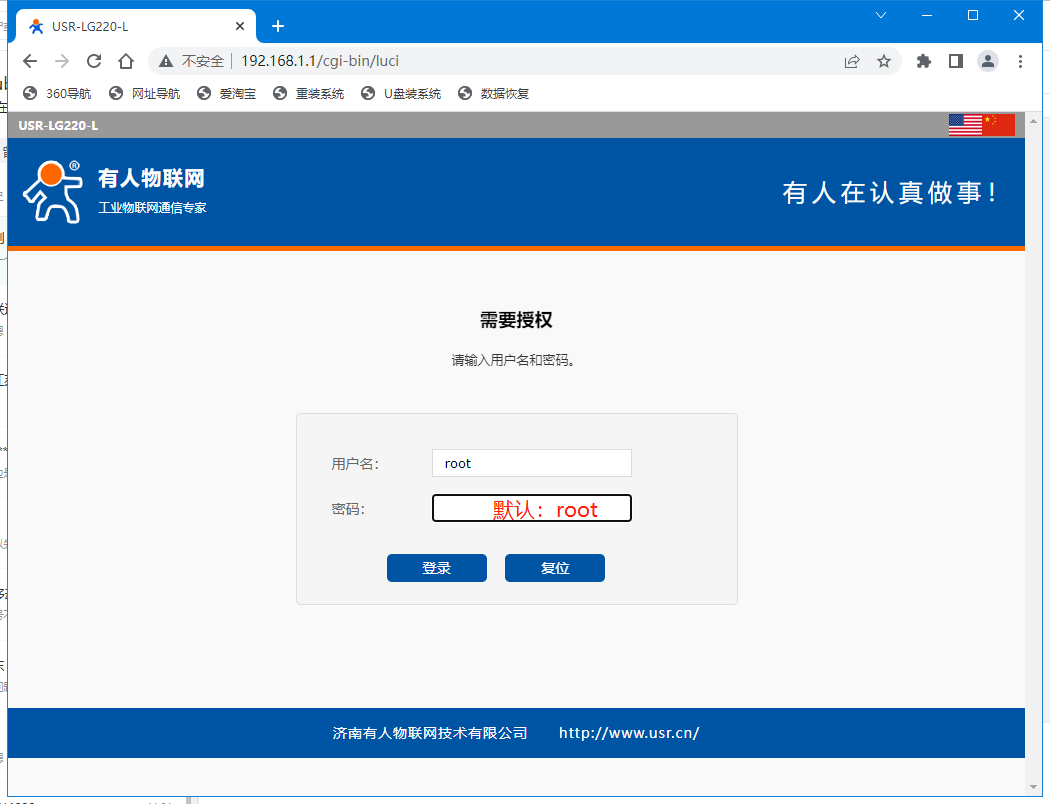

1、登錄USR-LG220內置網頁：
電腦連接上LG220的wifi之后，點擊無線網卡的屬性可以看到此時電腦獲取到192.168.1.X的ip地址。打開電腦的瀏覽器（建議使用谷歌）輸入設備默認ip：192.168.1.1進入設備的內置網頁。

2、配置USR-LG220服務器設置

服務器類型：私有服務器

協議類型：TCP client

服務器IP：192.168.1.193

服務器端口：60

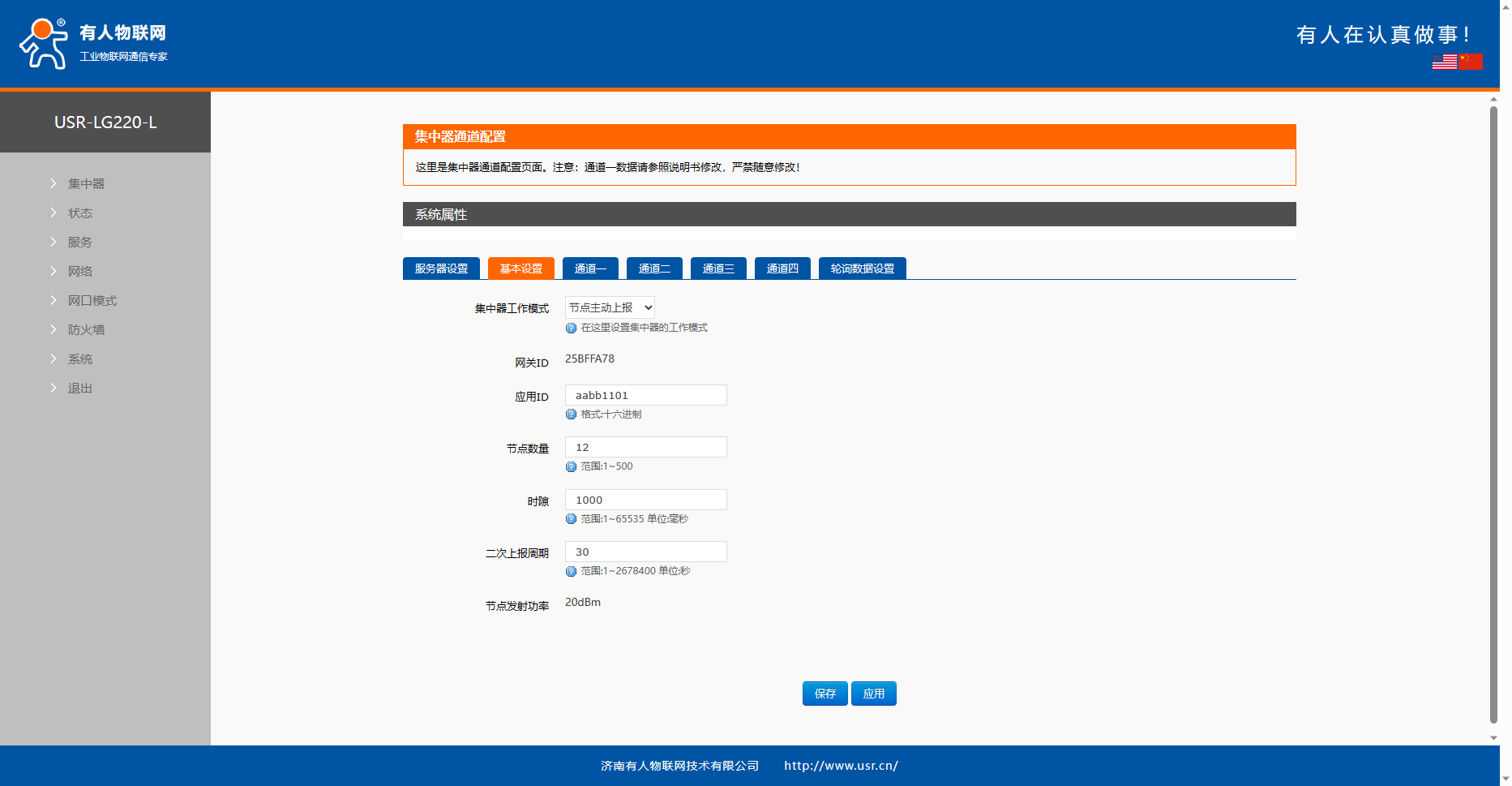

3、配置USR-LG220基本設置

集中器工作模式：節點主動上報

網關ID：25BFFA78

應用ID：AABB1101

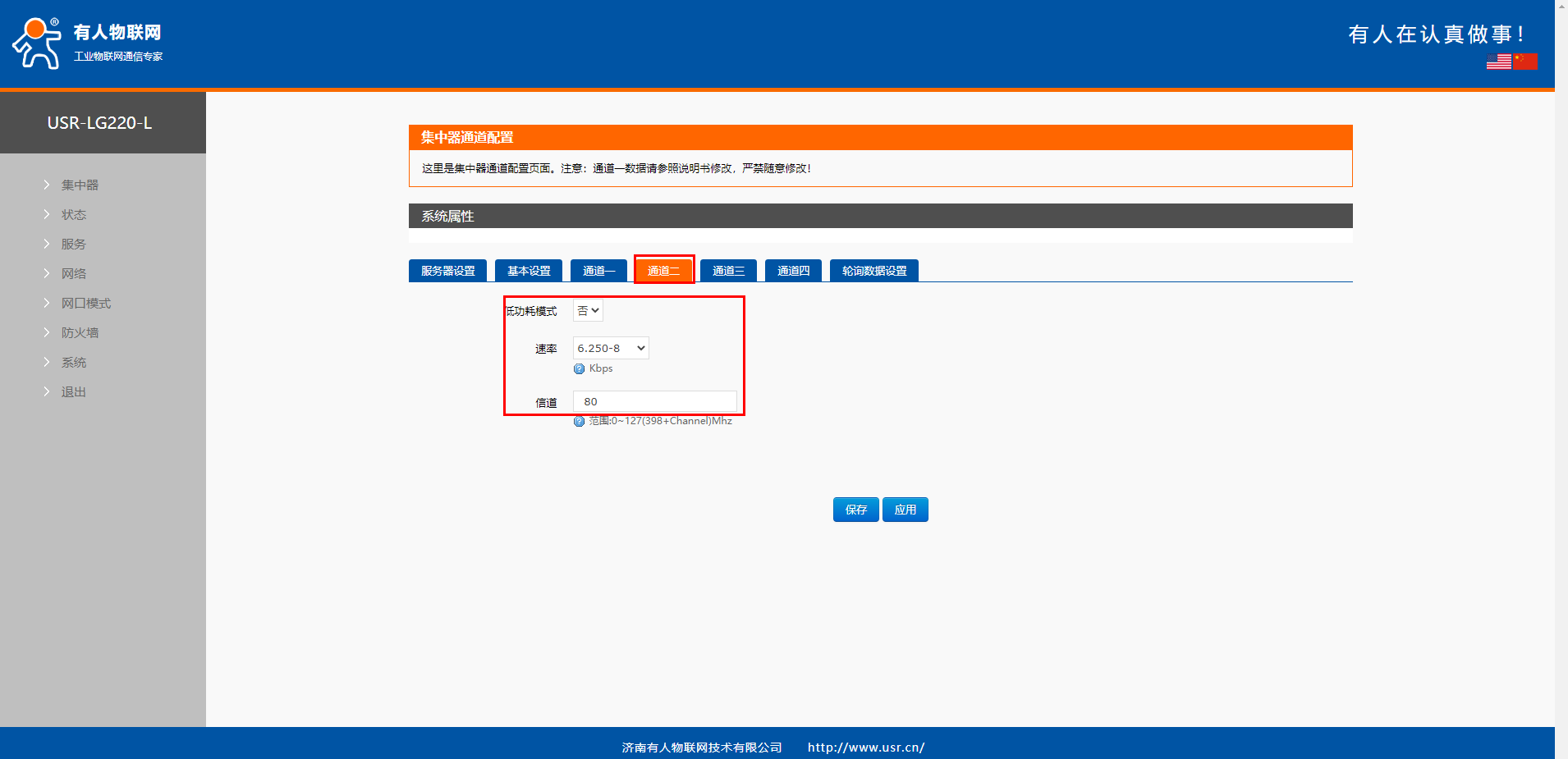

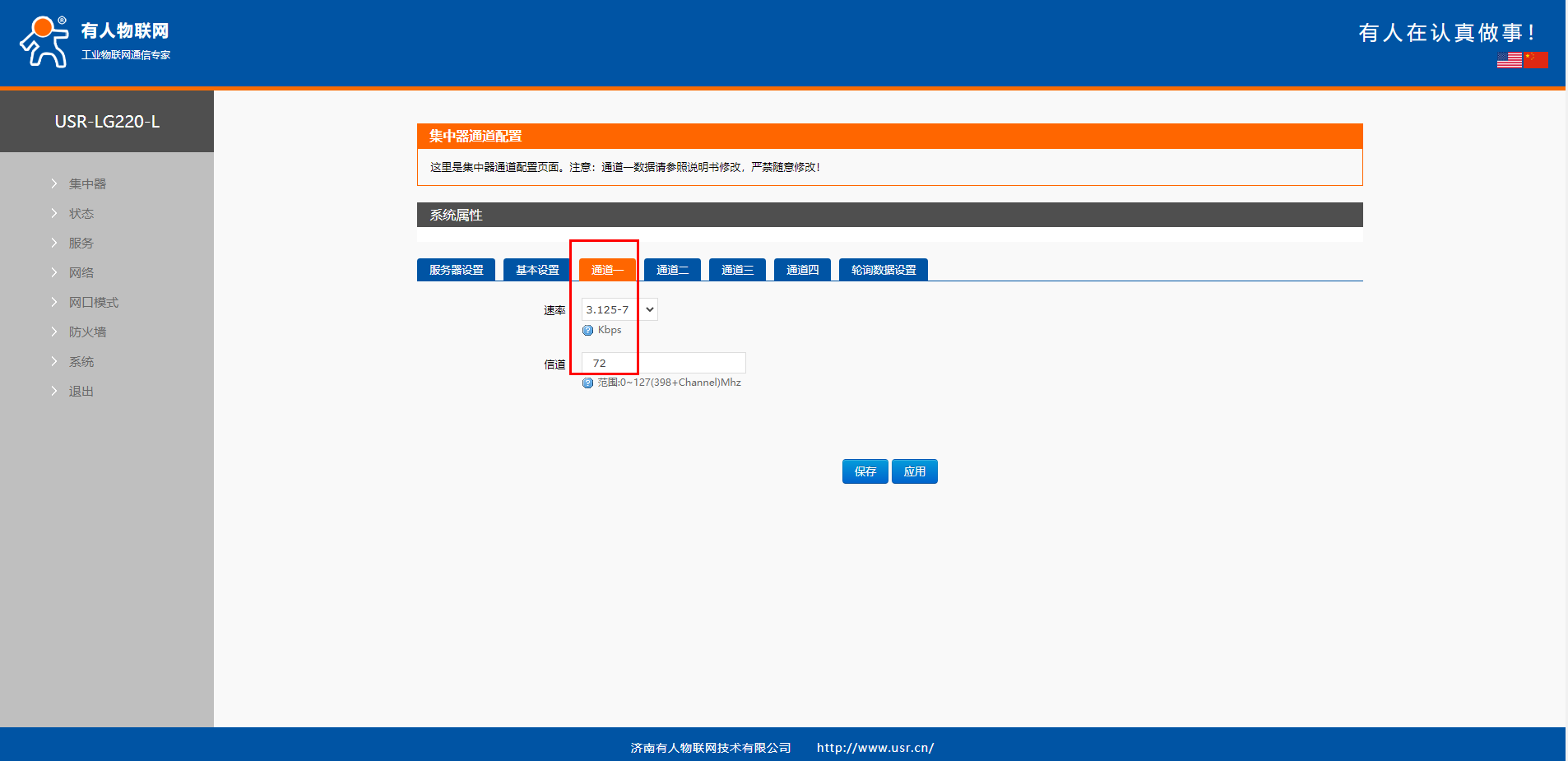

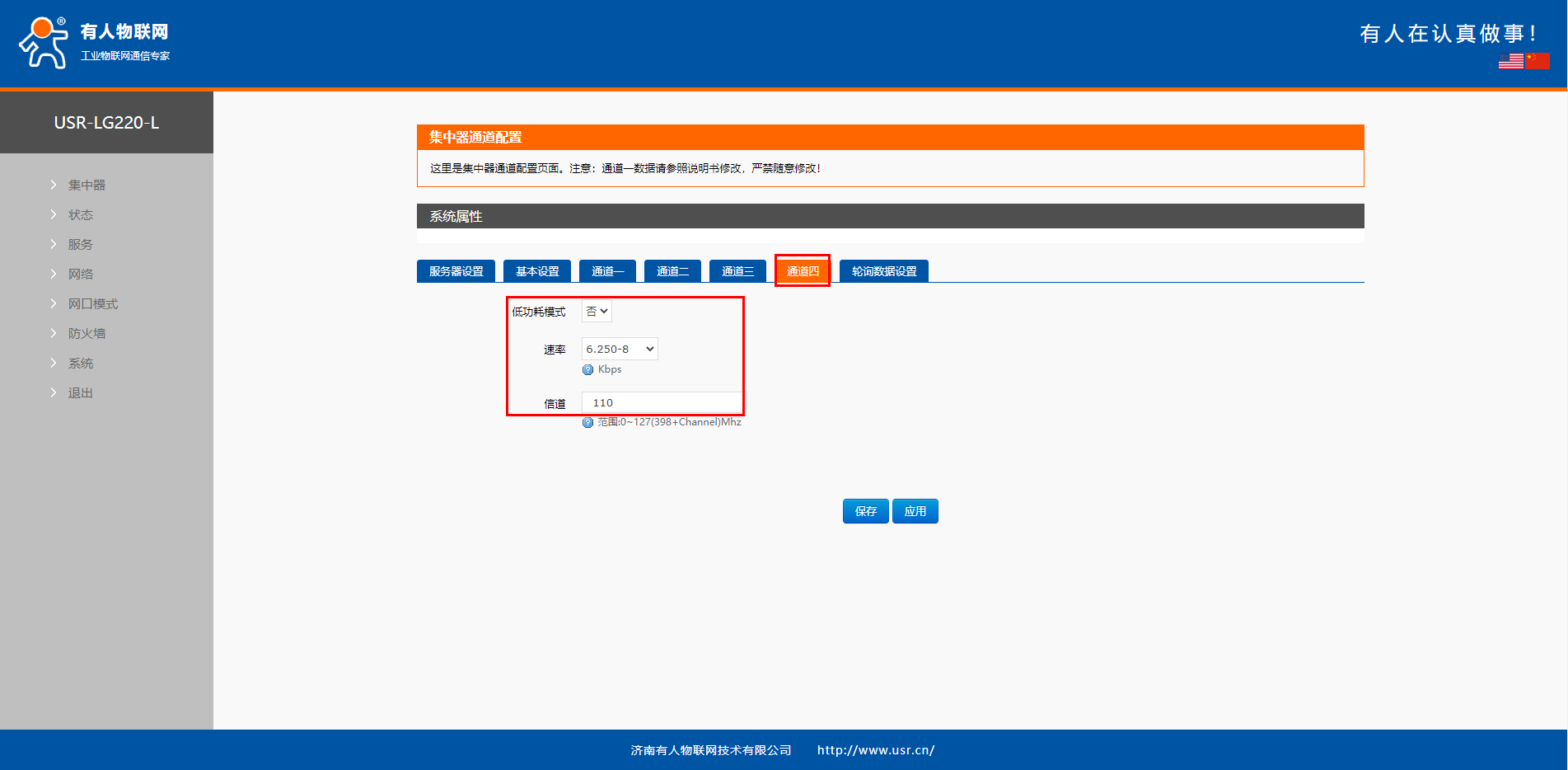

4、通道一到通道四參數配置：
USR-LG220網關，里面4個LORA模塊，所以外殼寫了LORA1 LORA2 LORA3 LORA4 對應4個天線座。

LORA1的模塊對應LG220通道一，負責節點入網。

LORA2的模塊對應LG220通道二，LORA3的模塊對應LG220通道三，LORA4的模塊對應LG220通道四，是節點和LG220網關的通訊通道。

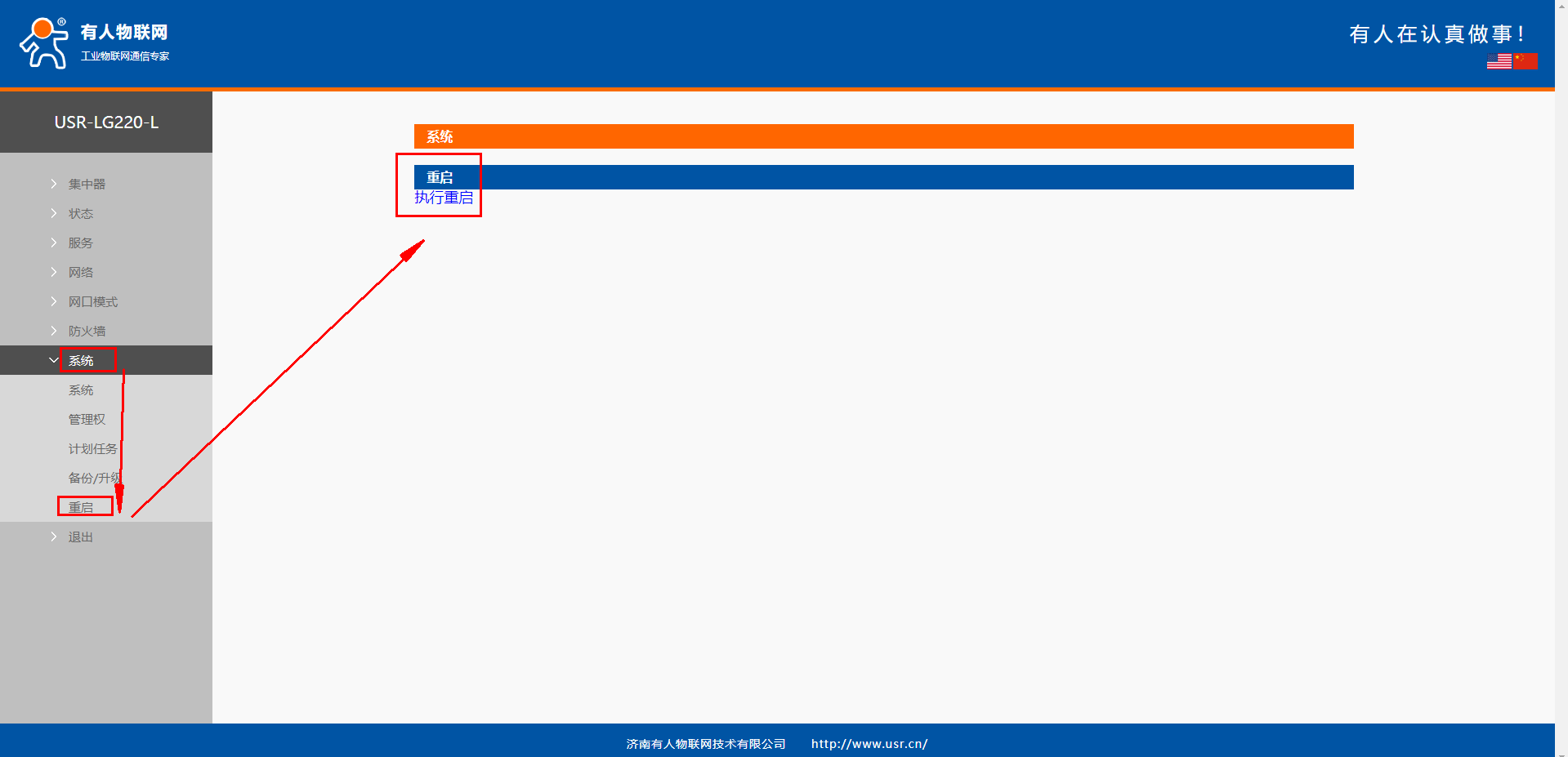

5、網頁重啟USR-LG220

五、USR-LG206-L-C參數設置：

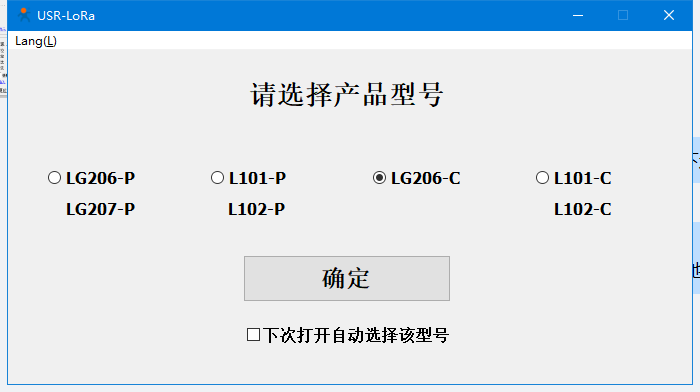

1、電腦打開USR-LG206-L-C的設置軟件，型號選擇LG206-L-C。

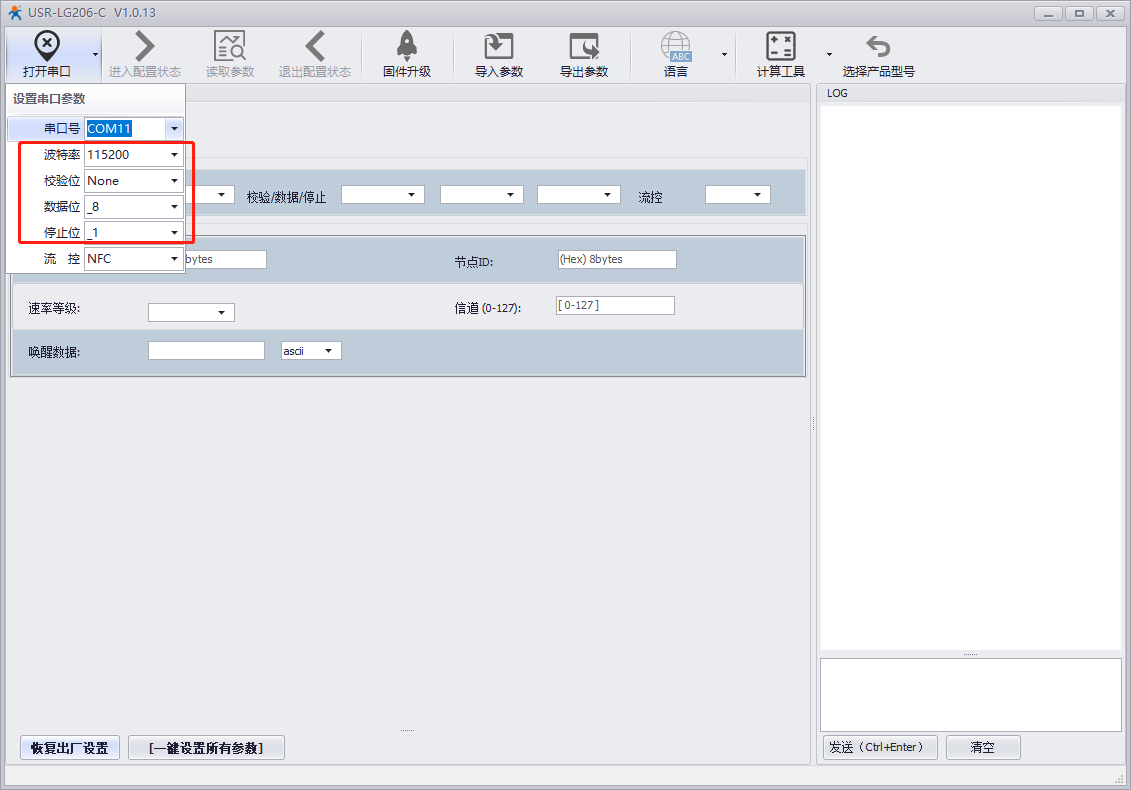

2、用默認串口參數打開串口COM11，點擊進入配置狀態，讀取參數。

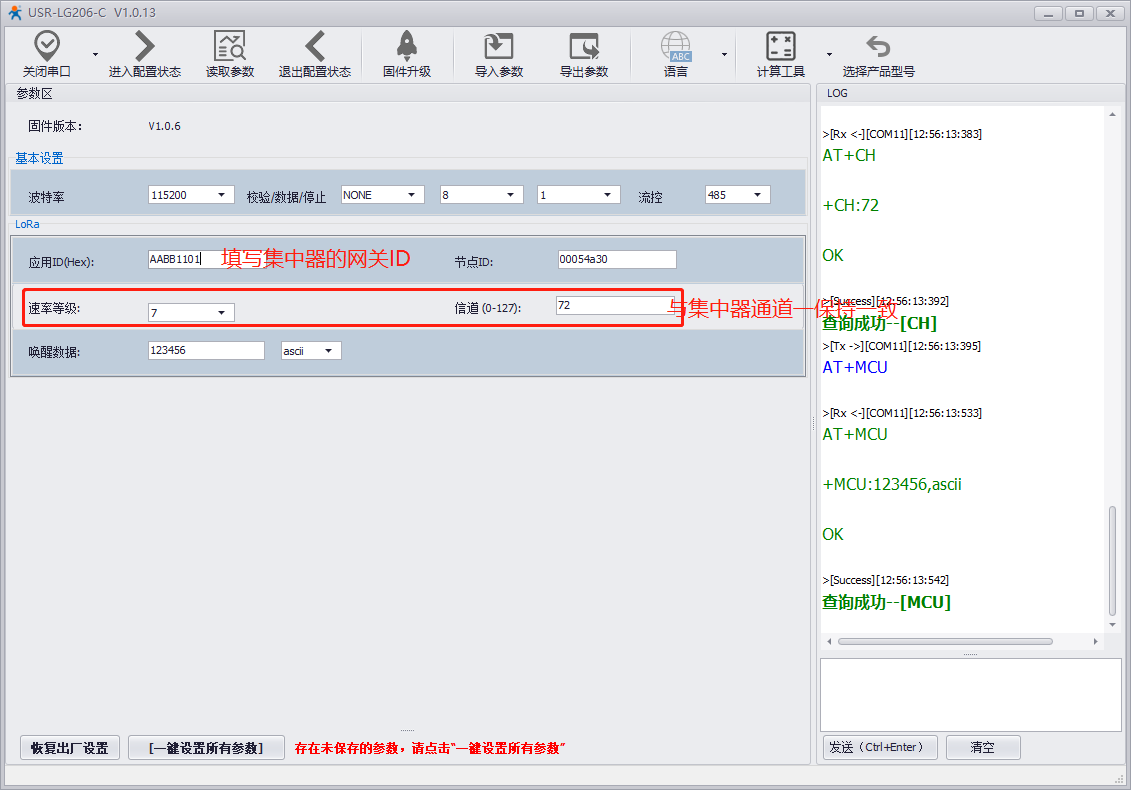

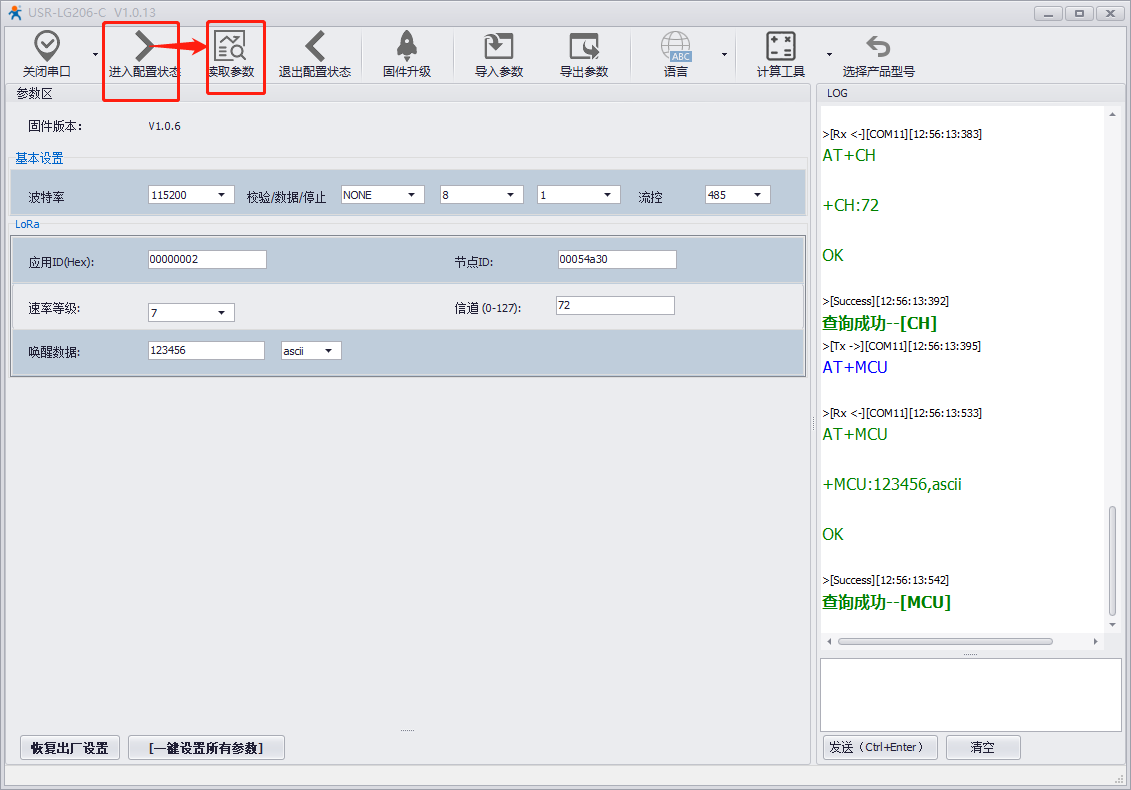

3、設置參數：

節點ID：保持默認

應用ID：AABB1101

速率7信道72

串口設置默認

最后點擊設置參數。

六、透?jìng)鲾?shù)據測試:

1、節點上線;

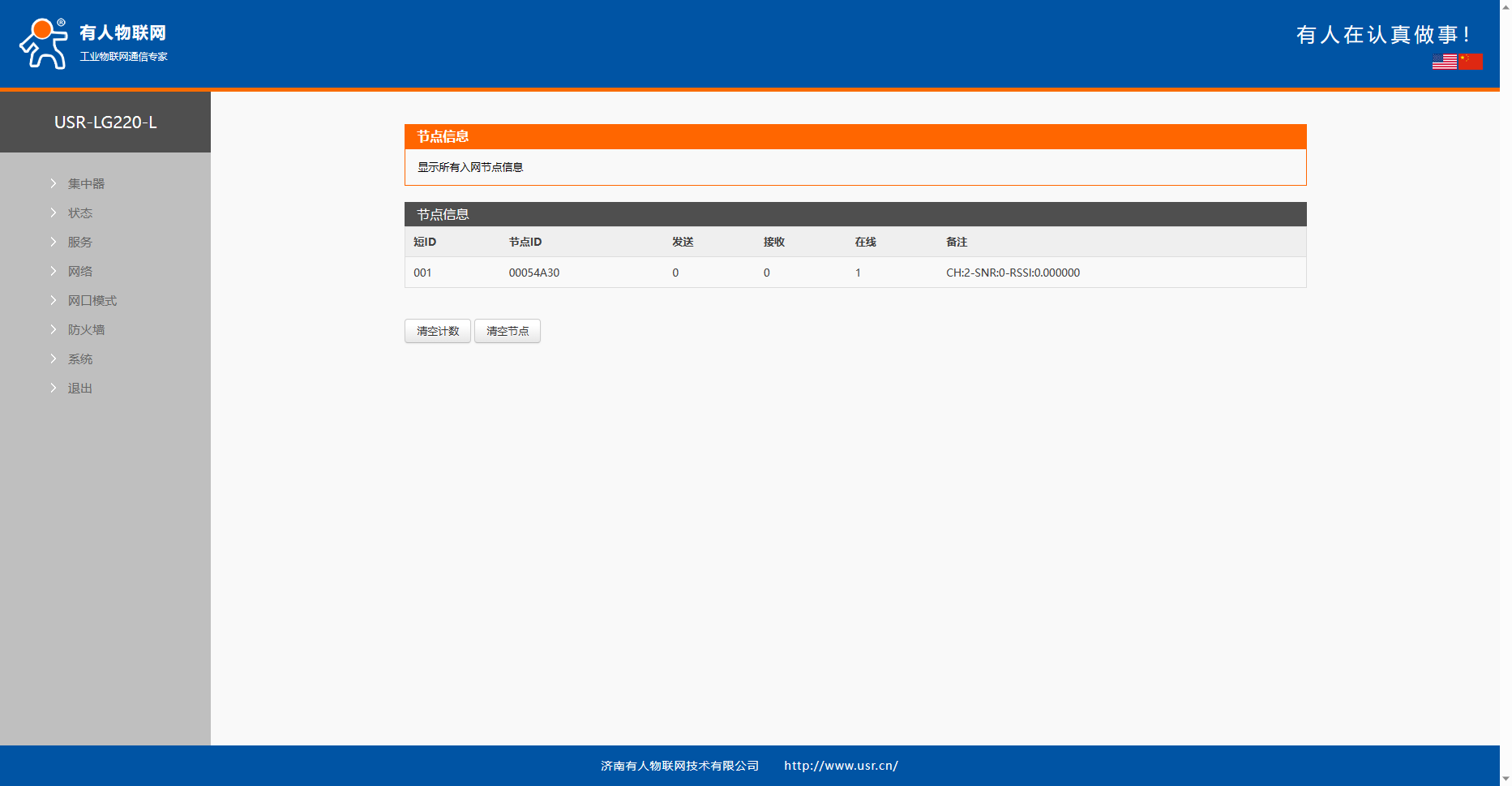

登錄USR-LG220內置網頁，可以查看節點信息，確認節點是否入網到USR-LG220

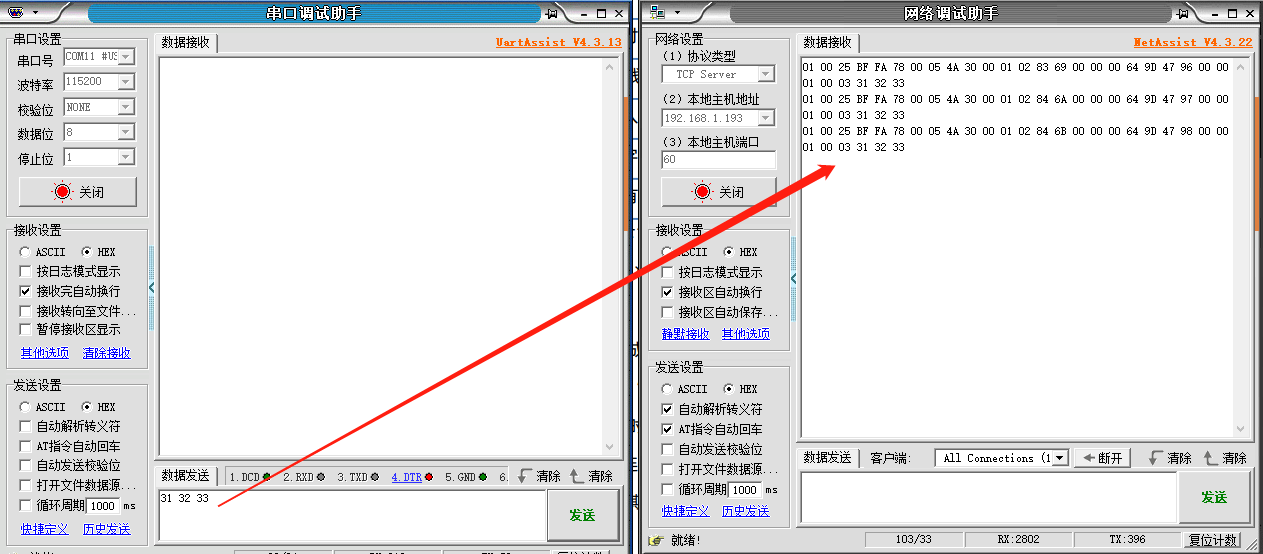

2、節點主動上報：

電腦打開1個USR-LG206-L-C串口軟件，勾選十六進制顯示和按十六進制發送。

左側打開對應USR-LG206-L-C的USB-RS232串口線COM口號，右側做TCPserver，本地IP地址填電腦IP地址，本地端口號填60。

USR-LG206-L-C串口可以直接發送數據，USR-LG220 TCP client連接的TCP server服務器接收USR-LG220協議的數據。在節點主動上報模式下，不支持服務器下發數據。

撰寫人：霍晴
