一、 資料下載：

1、WH-L101-L 點對LG210網關協議說明書官網下載鏈接：

http://imbacareer.com.cn/Download/1247.html

2、WH-L101-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1226.html

3、WH-L101-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html
5、USR-LG210-L（二期）使用說明書：http://imbacareer.com.cn/Download/1173.html

6、USR-LG210-L （二期）網關AT指令集：http://imbacareer.com.cn/Download/1174.html

7、USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

8、USR-LG210-L（二期）網關對接平臺使用說明書http://imbacareer.com.cn/Download/1175.html

9、USR-LG210-L網關技術規范書（二期）http://imbacareer.com.cn/Download/1176.html

二、硬件連接：

1、 所需物品：

WH-L101-L 產品1臺（已焊接到測試底板或安自行開發的底板并供電正常）

USR-LG210-L產品 1臺

12V電源適配器1個 給USR-LG210-L供電

USB-RS232串口線 1條（測試底板配置WH-L101-L參數用）

RJ45網線 1條（配置USR-LG210-L參數）

筆記本電腦 1臺

2、 硬件連接：

WH-L101-L 的485串口接USB-RS485串口線到電腦USB口，產品接電源適配器上電。電腦打開WH-L101-L設置軟件。

USR-LG210-L 的網口接RJ45到交換機，電腦接同一交換機，產品接12V電源適配器上電。電腦打開USR-LG210-L設置軟件

三、準備工作：

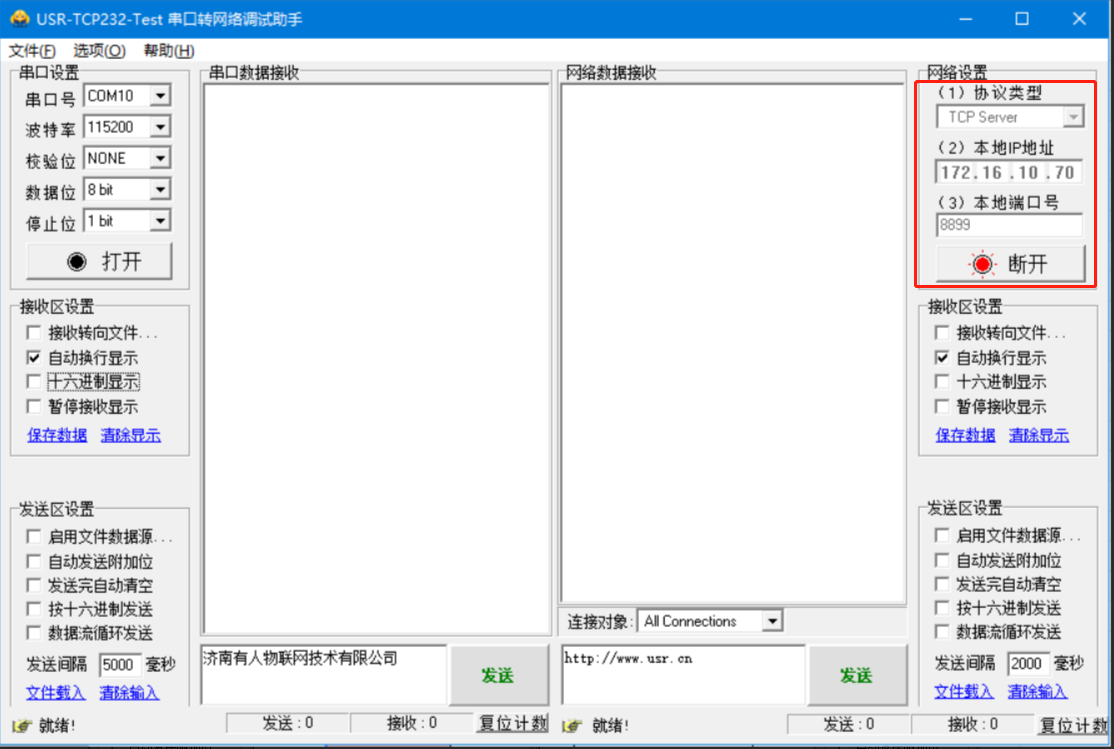

電腦使用USR-TCP232-TEST串口調試助手軟件，創建TCP sever服務器。

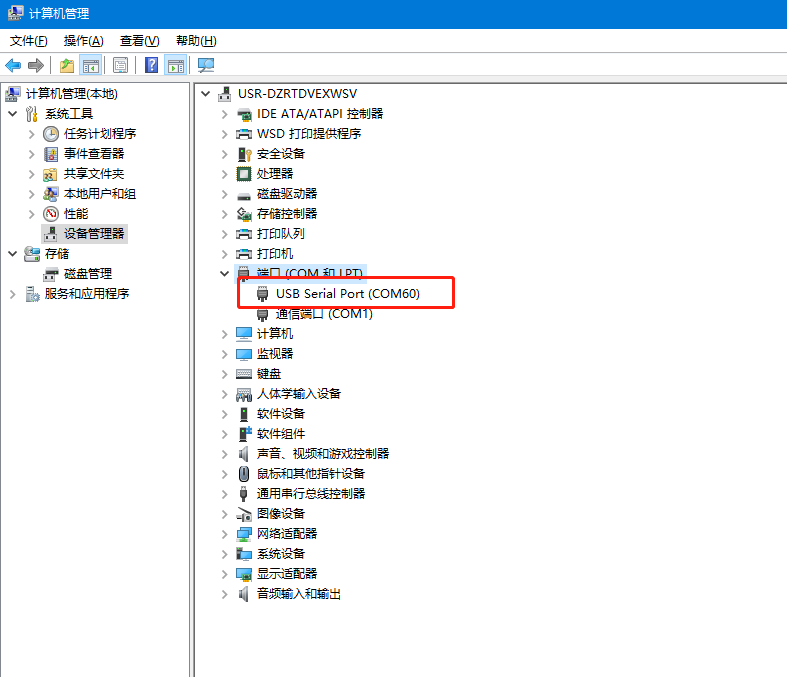

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210-L和WH-L101-L的USB-RS232串口線COM口號。

四、USR-LG210-L（二期）參數設置:

電腦打開USR-LG210-L的設置軟件USR-Lora_setup_V1.4.5.zip

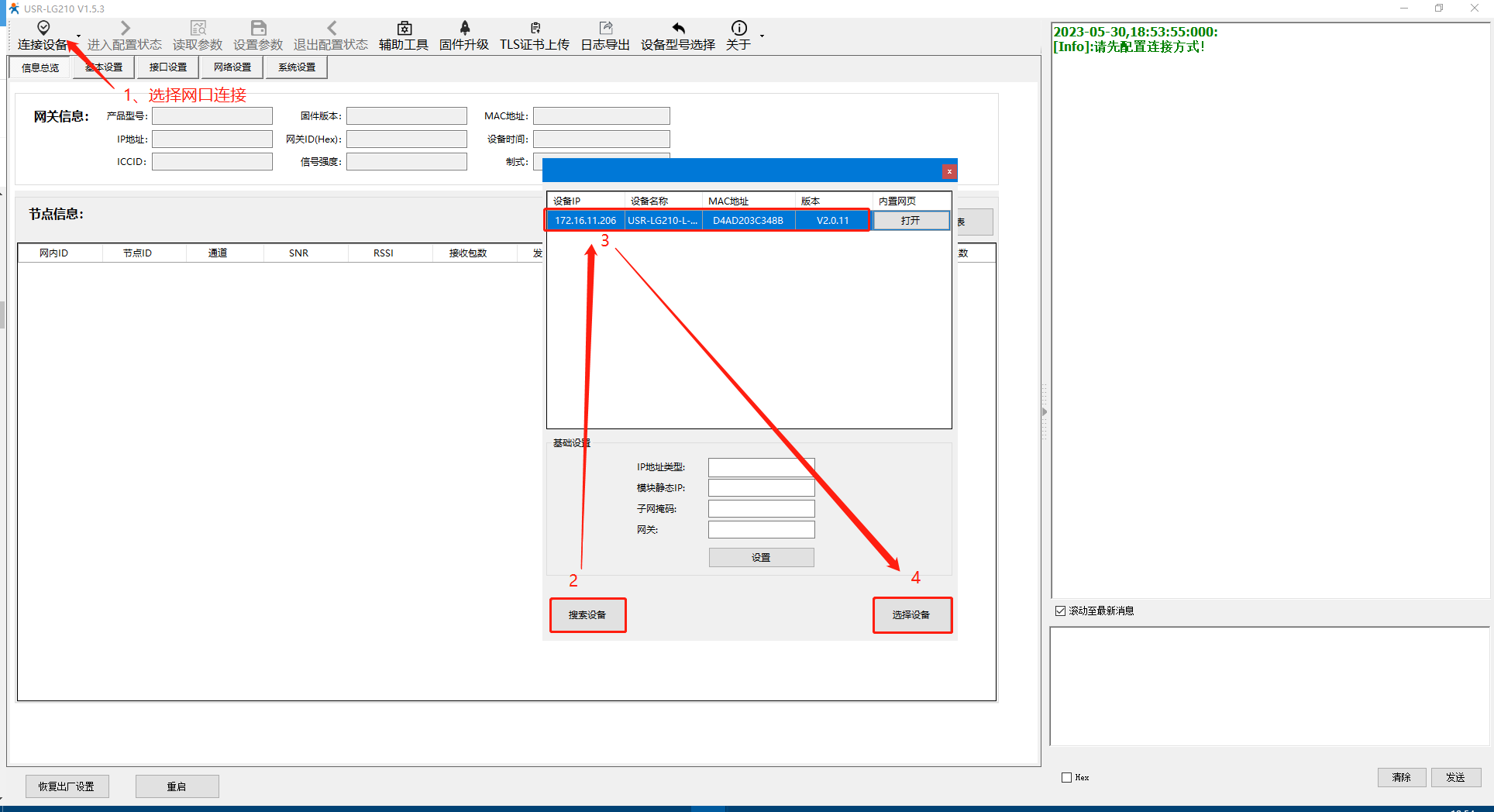

確認LG210網口接入路由器網絡是與電腦在同一局域網內。在文件夾中選擇USR_LoRa.exe可執行文件雙擊打開，協議選擇私有協議，型號選擇LG210，點擊“連接設備”按鈕旁的下三角箭頭，選擇“網絡連接”>“搜索設備”>選擇對應LG210點擊“選擇設備”，讀取參數，點擊信息總覽查看網關ID，該ID后面配置L101組網是會使用，可以自行復制保存?zhèn)溆谩?/p>

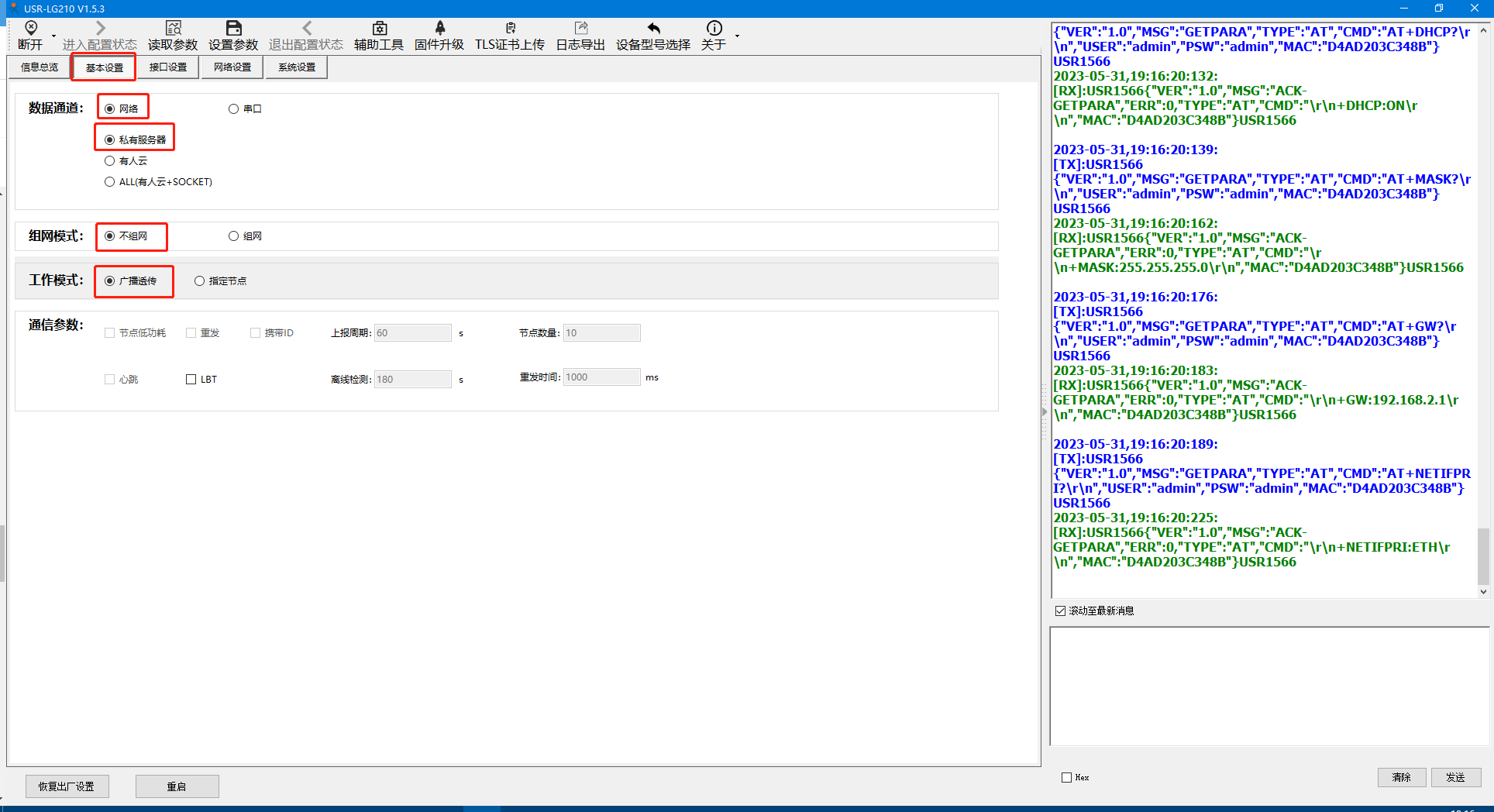

2、基本設置界面配置如下：

數據通道：網絡 / 私有服務器

組網模式：不組網

工作模式：廣播透傳

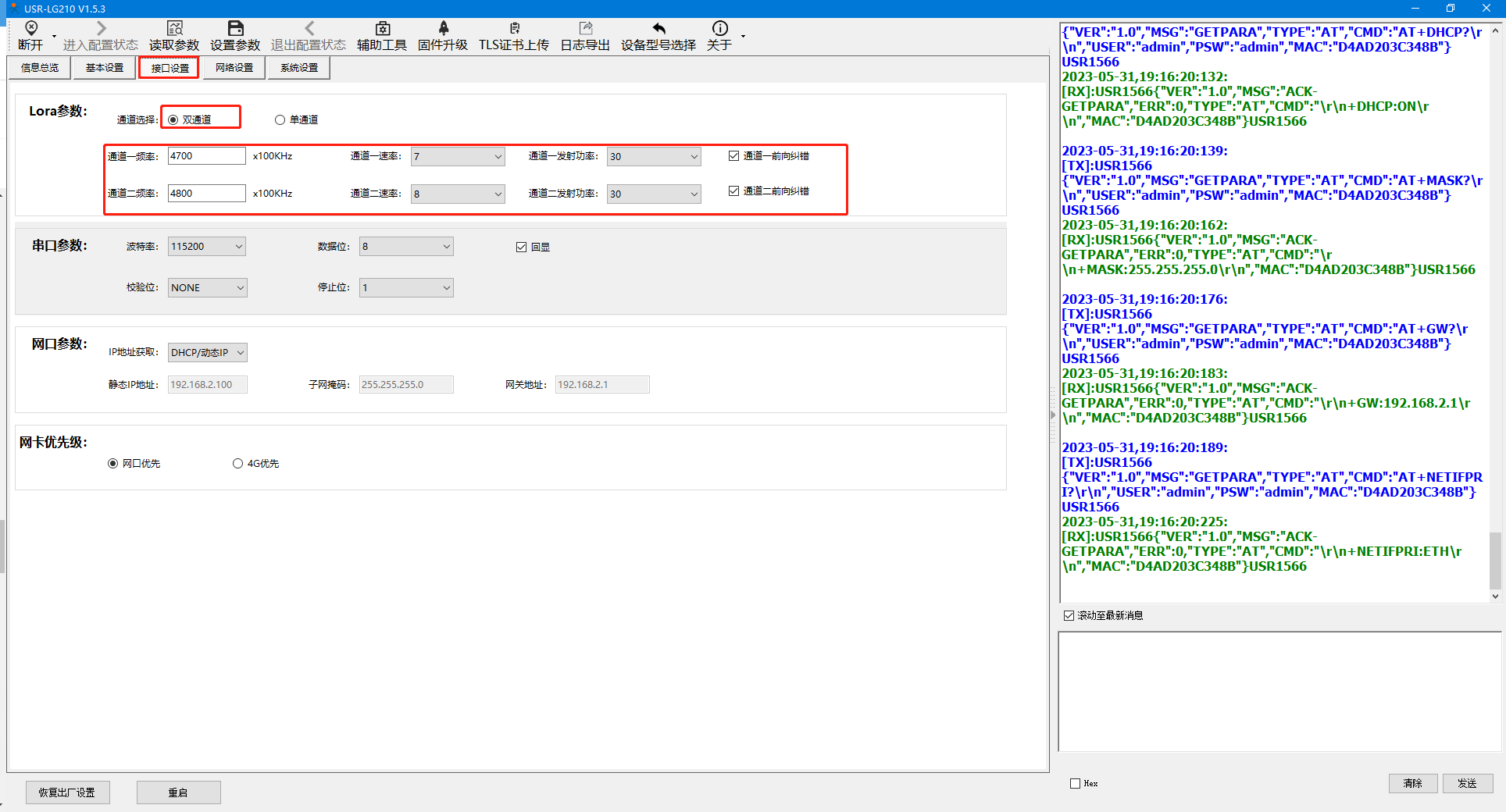

3、接口設置參數配置如下：

通道選擇：雙通道

通道一頻率：4700X100KHz，通道一速率：7

通道二頻率：4800X100KHz，通道二速率：8

備注：頻率根據現場環境，配合LORA天線頻段范圍設置，避免頻率干擾。

速率根據現場實際距離，是否有障礙物，去設置合適的速率。速率小，距離遠，穿透能力強。最小速率是4。如果用最小速率，通道一可以用速率4，通道二可以用速率5。

網卡優先級，根據客戶聯網方式，設置網卡優先級。

其他參數默認。

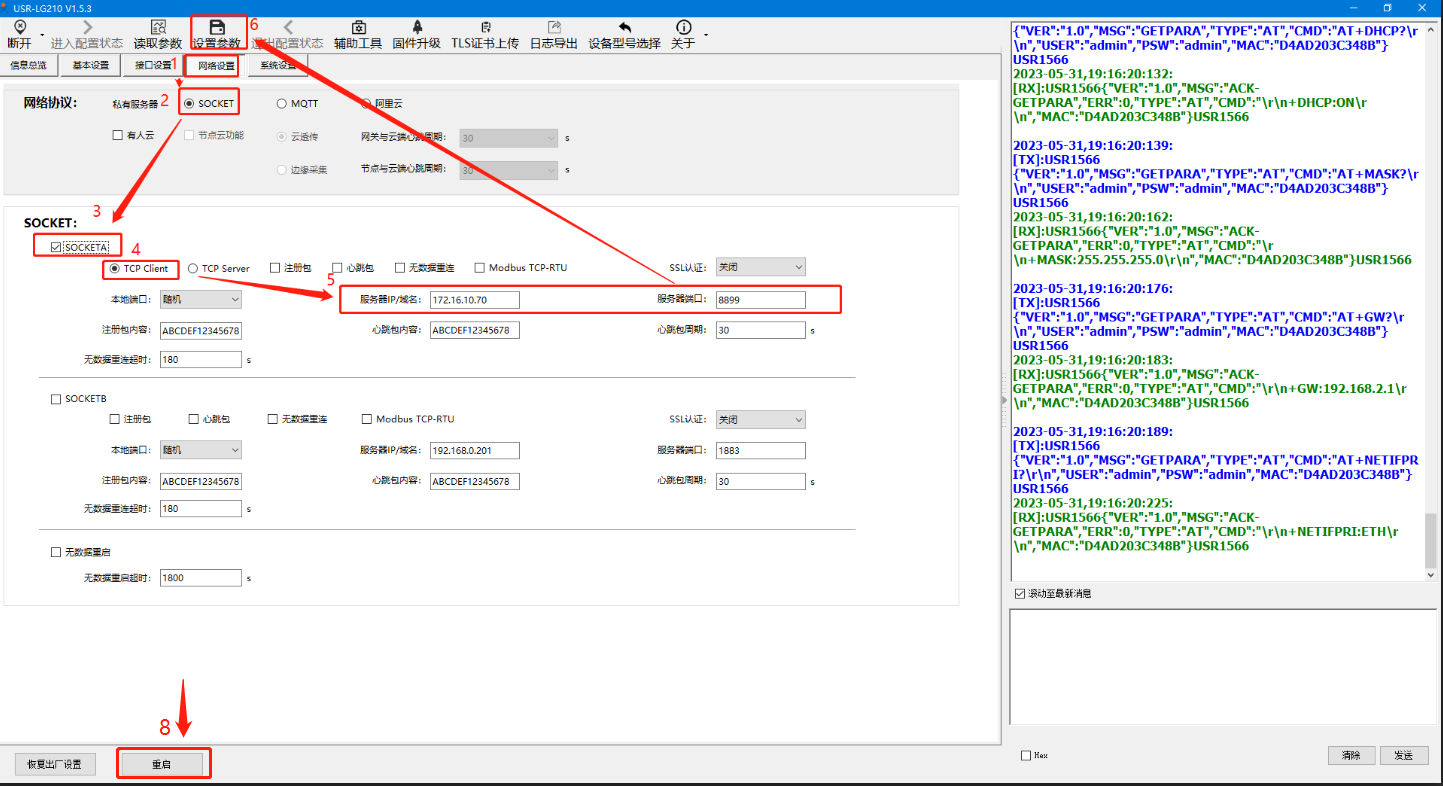

4、網絡設置參數配置如下：

網絡協議： 私有服務器：SOCKET

SOCLET: 勾選“SOCKET A”， 點選“TCP Client”，

服務器IP/域名：配置為TCP server的IP, 服務器端口：配置為TCP server的本地端口。

其他可默認，點擊“設置參數”， 配置完成點擊“重啟”生效。

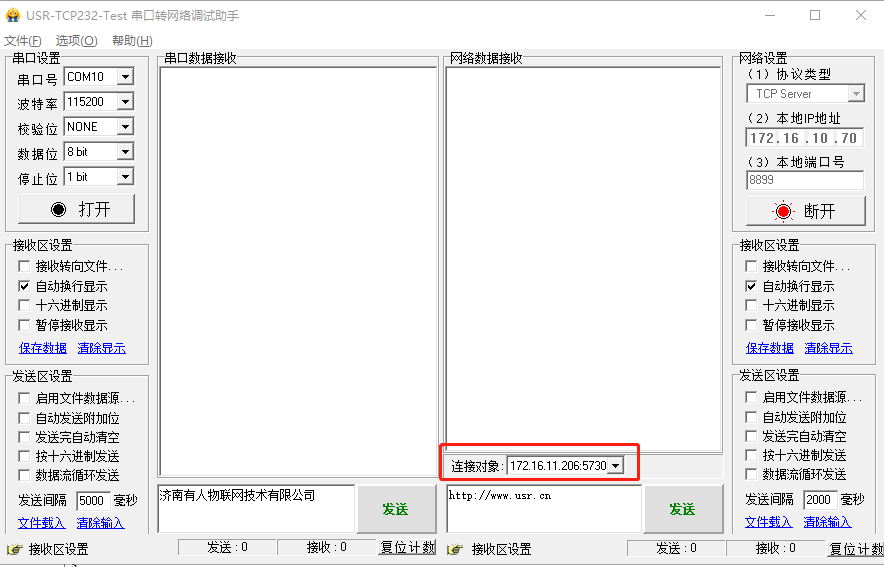

等待設備重啟后，TCP server軟件出現連接對象。

五、WH-L101-L參數設置:

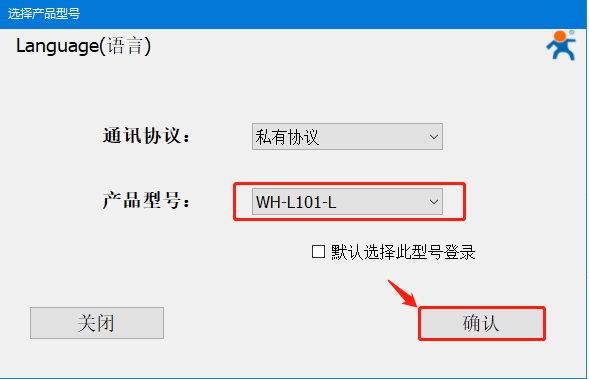

電腦打開WH-L101-L的設置軟件，打開串口COM號，

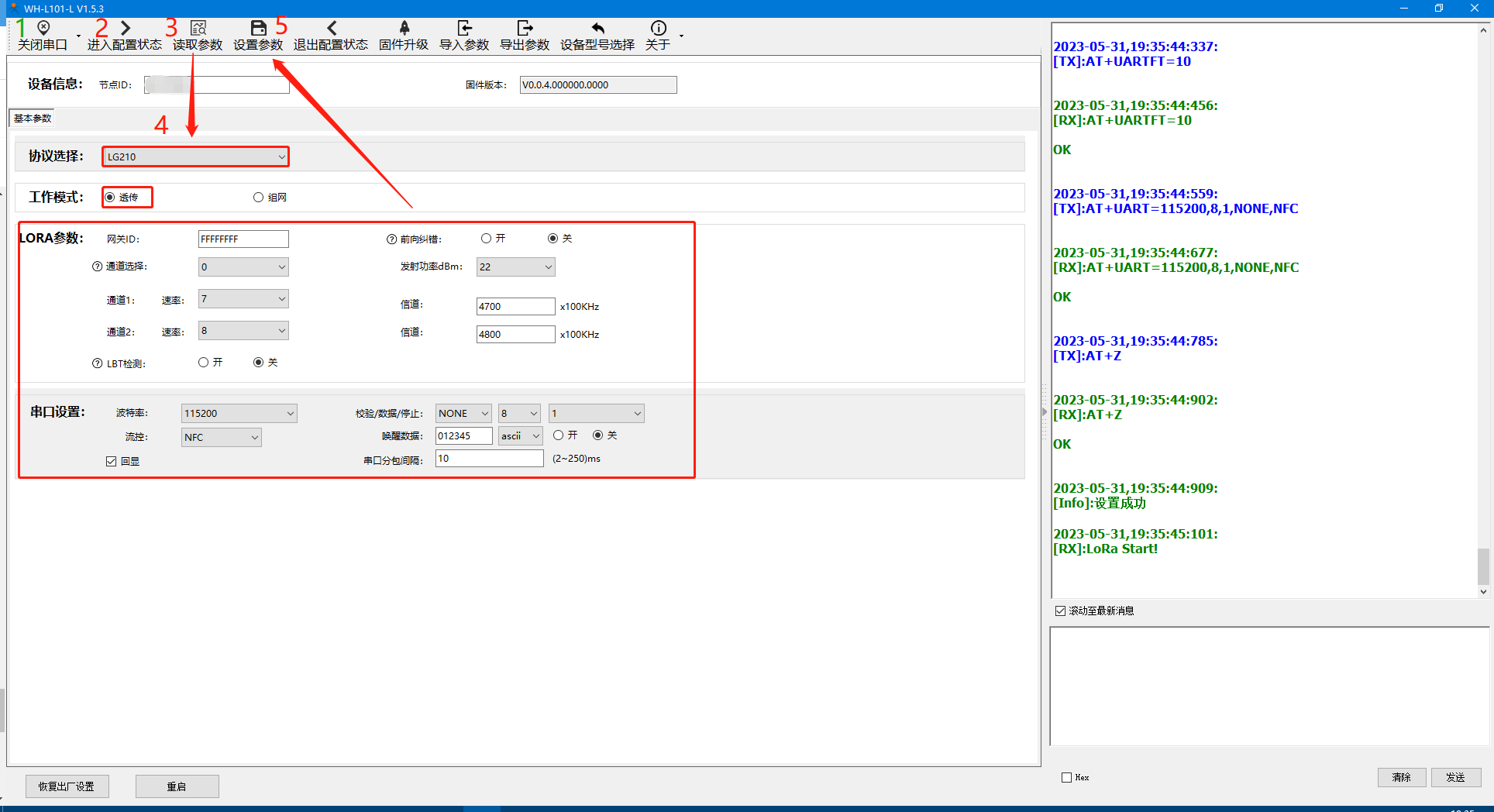

1、點擊進入配置狀態，讀取參數

基本參數設置如下：

協議選擇：LG210

工作模式：透傳

LORA參數：網關ID：FFFFFFFF

通道選擇：0

備注：通道選擇設置為0時節點會隨機選擇通道1或通道2參數進行通訊；通道選擇設置為1或2時，節點會用指定的參數通訊

通道1：速率7 ，信道：4700x100KHz

通道2：速率8 ，信道：4800x100KHz

備注：WH-L101-L的通道1和通道2速率、信道參數和USR-LG210-L的通道1和通道2的速率、信道參數設置一致。

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

備注：WH-L101-L的串口參數和串口設備的串口參數設置一致。

其他參數可以保持默認。
參數修改完成，點擊設置參數。自動保存參數，自動重啟WH-L101-L，關閉串口或關閉軟件。

六、功能調試：

1、WH-L101-L和USR-LG210-L之間功能調試

軟件打開L101串口

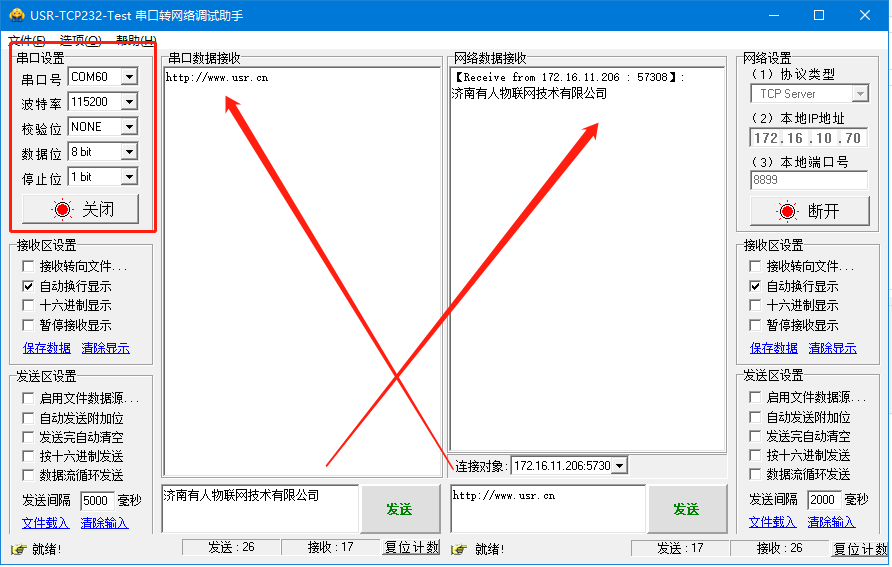

2、數據通訊

七、測試結論：

1、結論

實現 WH-L101-L 模組和 USR-LG210 網關通訊。發送和接收需滿足以下條件：

a. 速率等級相同

b. 信道一致

c. 模組協議選擇 LG210

經過測試數據可以正常通訊。

八：自主排障：

L101與LG210的lora天線不要相距太近，太近會造成干擾數據收發不正常。

使用過程中出現速率一致信道不同的L101，收到了集中器發出的數據。

可能有以下原因：

（1）節點工作信道比較接近。

（2）節點天線距離比較近。

解決方式：

（1）不同節點信道設置間隔大一些，至少 5 個信道以上。

（2）相鄰節點吸盤天線間隔 5m 以上。

撰寫人：孫緒輝
