一、要下載的軟件

說明書：http://imbacareer.com.cn/Download/1108.html

設置軟件：http://imbacareer.com.cn/Download/383.html

測試軟件：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

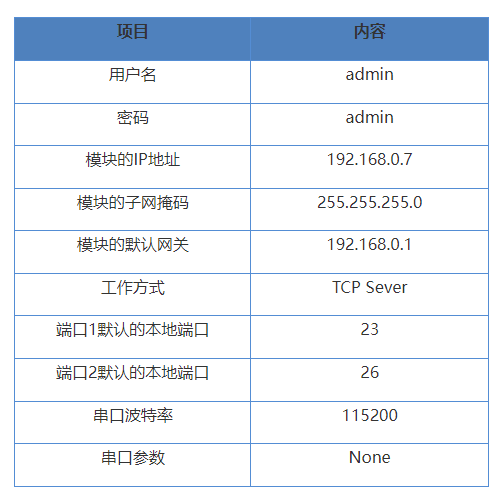

二、設備默認參數

三、測試

1.N520(USR-N520，簡稱 N520 下同)通過串口線(或USB 轉RS232串口線)將RS232接口與計算機相連接，通過網線將 N520的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給其供電。觀察N520電源指示燈及工作指示燈狀態是否正常：紅燈常亮，綠燈閃爍。網口指示燈狀態是否正常：網口綠色燈常亮，黃色燈閃爍。

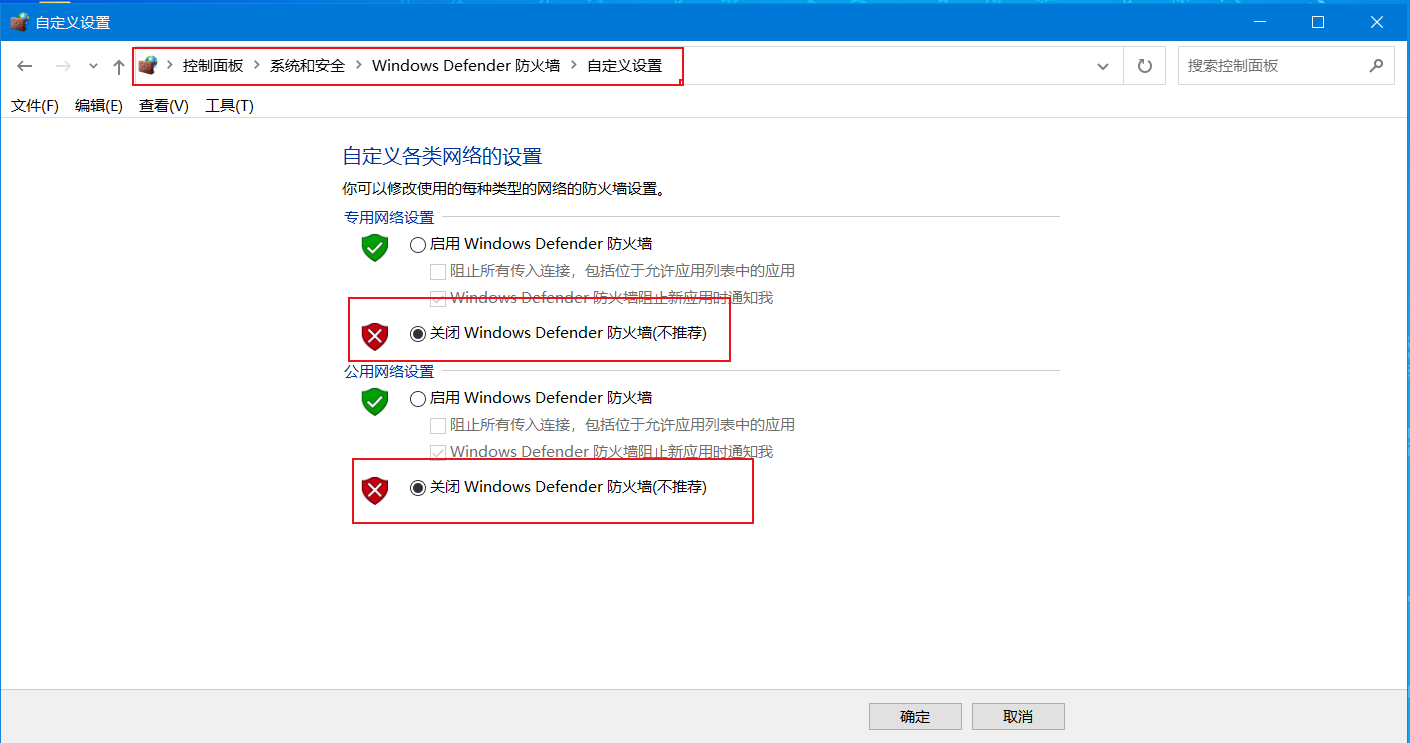

2.按路徑：控制面板--網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

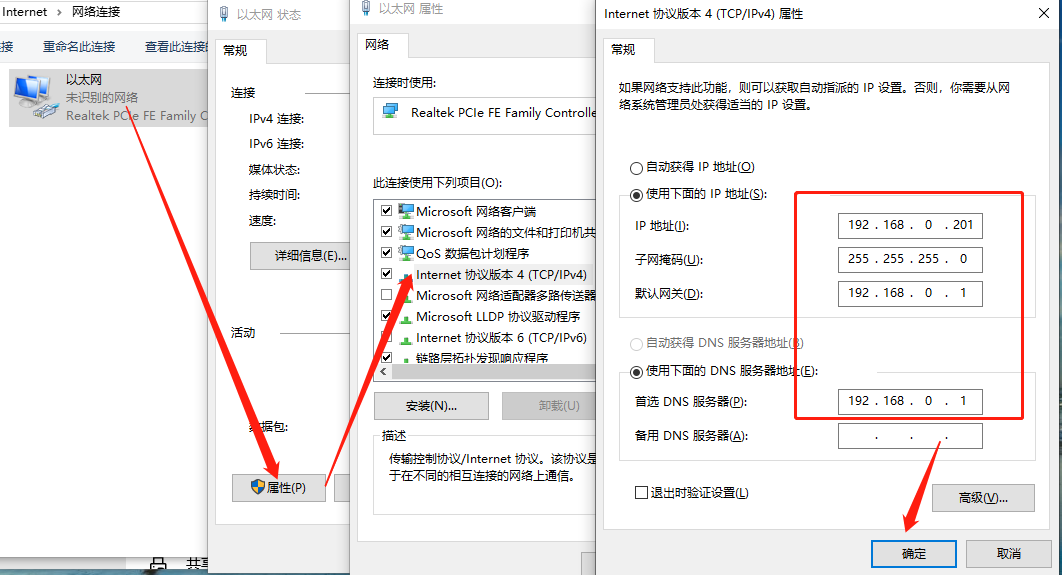

3.給電腦設置靜態IP，與N520的IP在同一個網段(520默認參數見表1)。

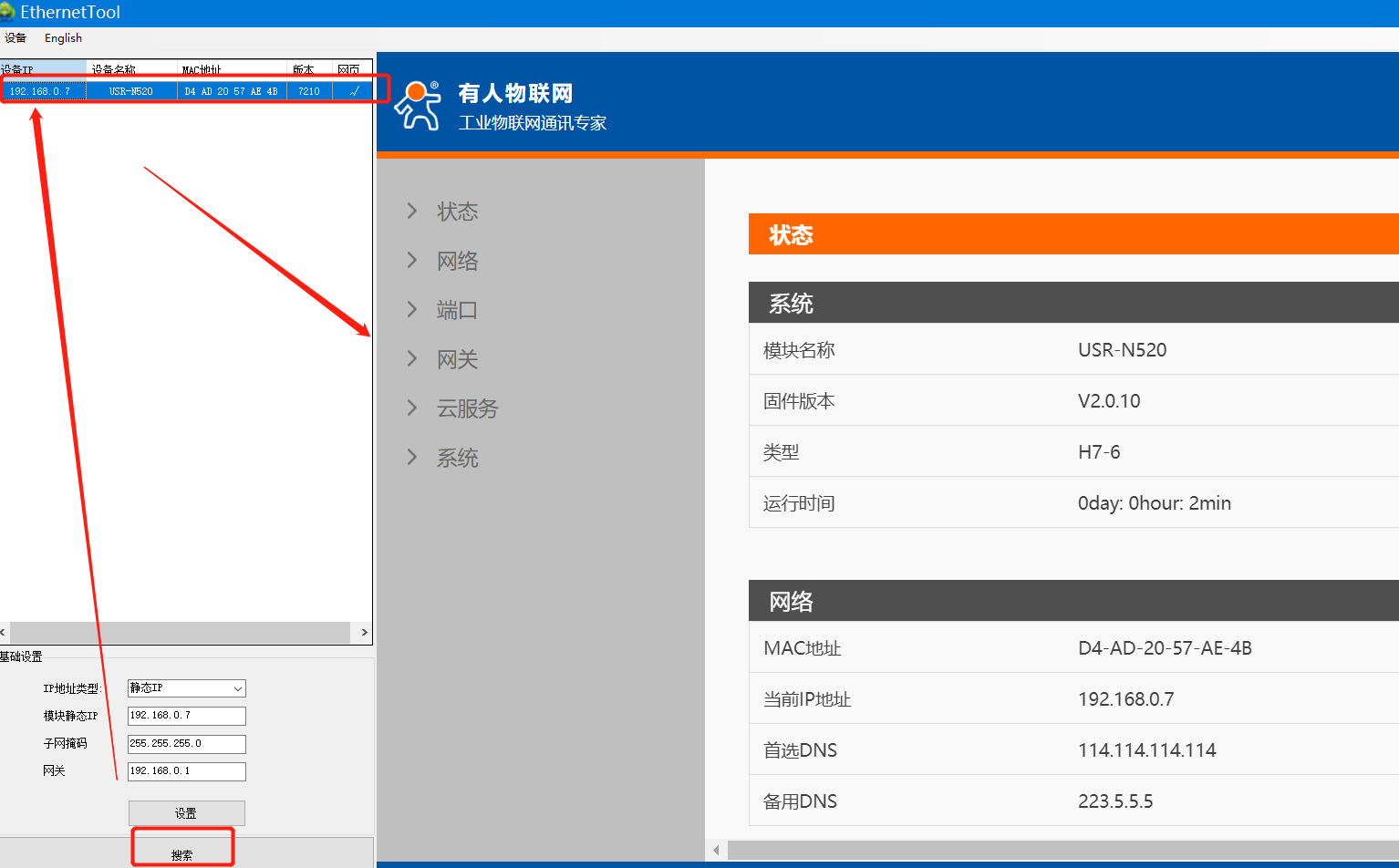

4.打開設置軟件

點擊“搜索設備”當搜索列表中出現520的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。注意：網頁用戶名和密碼都是admin

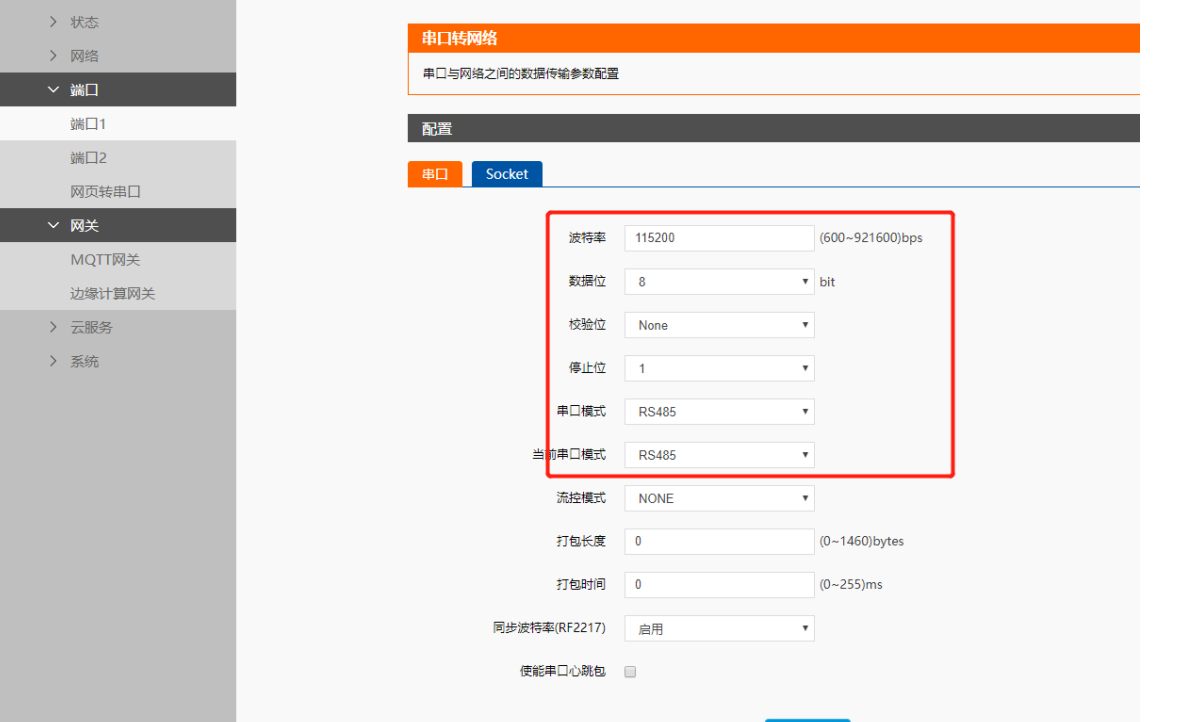

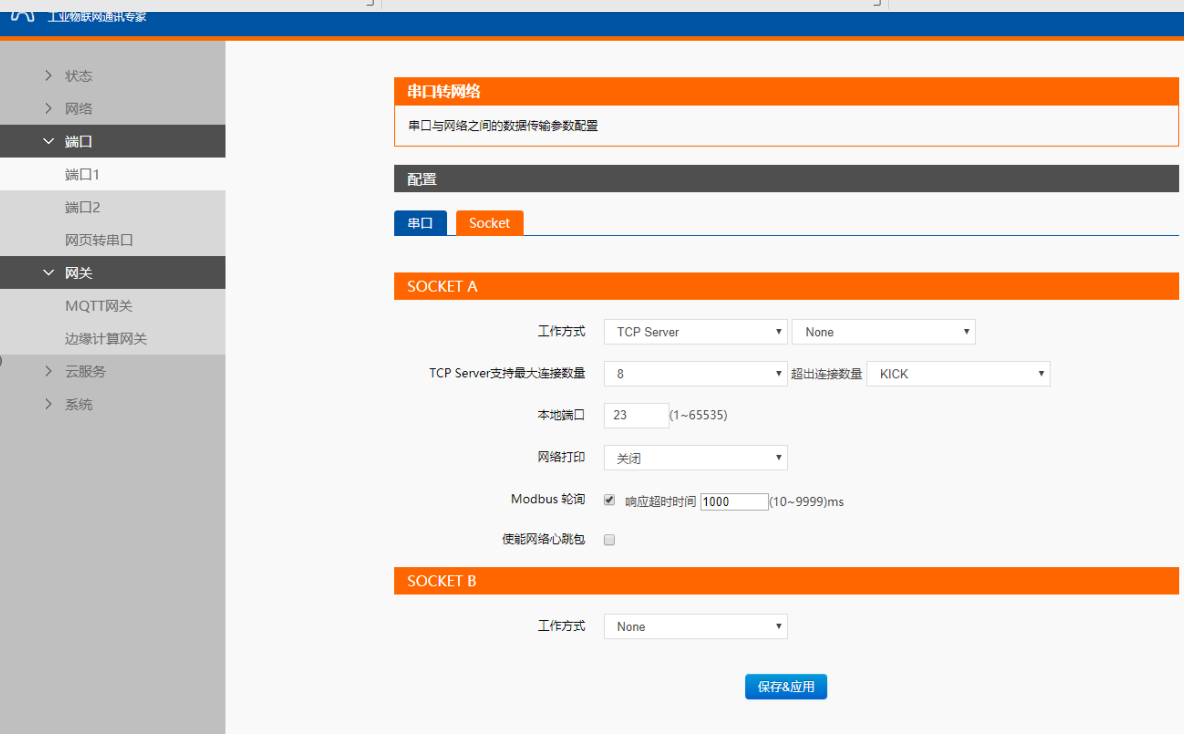

5.設置端口1的串口參數，要跟485設備參數保持一致；工作方式選擇 Tcp Server，本地端口23

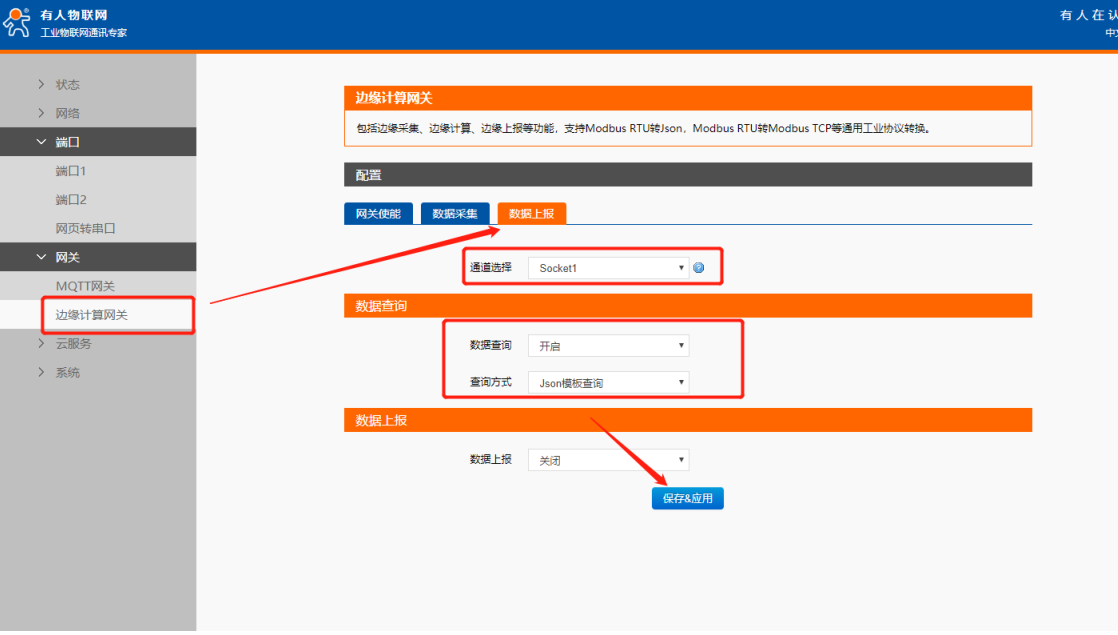

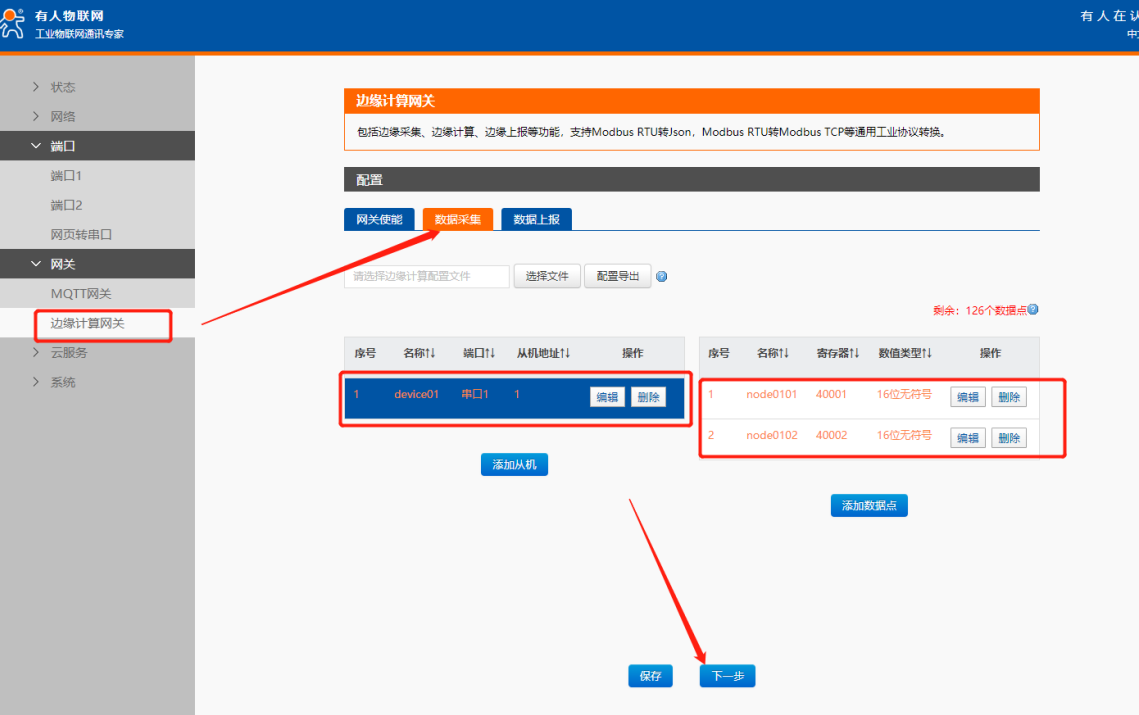

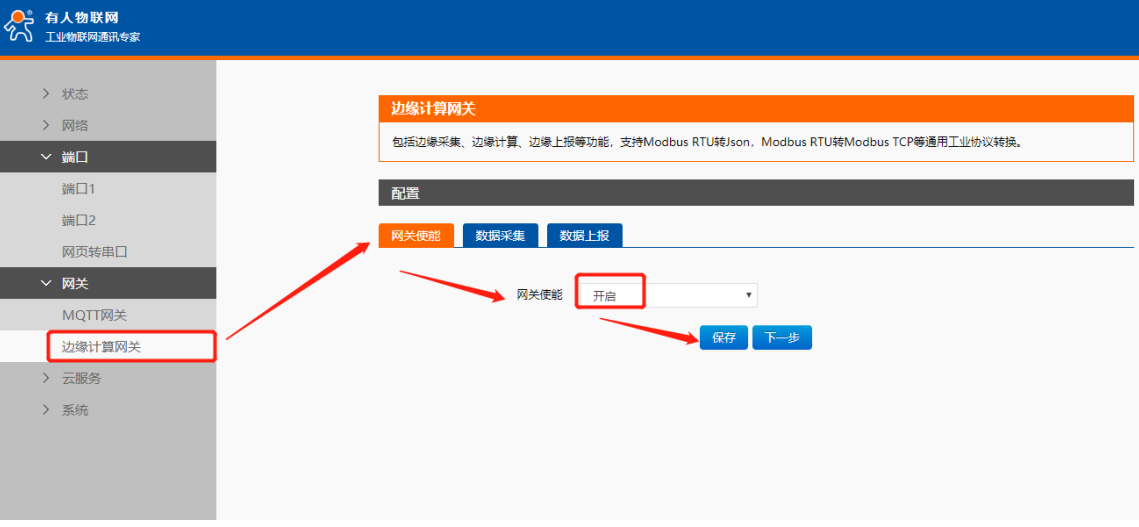

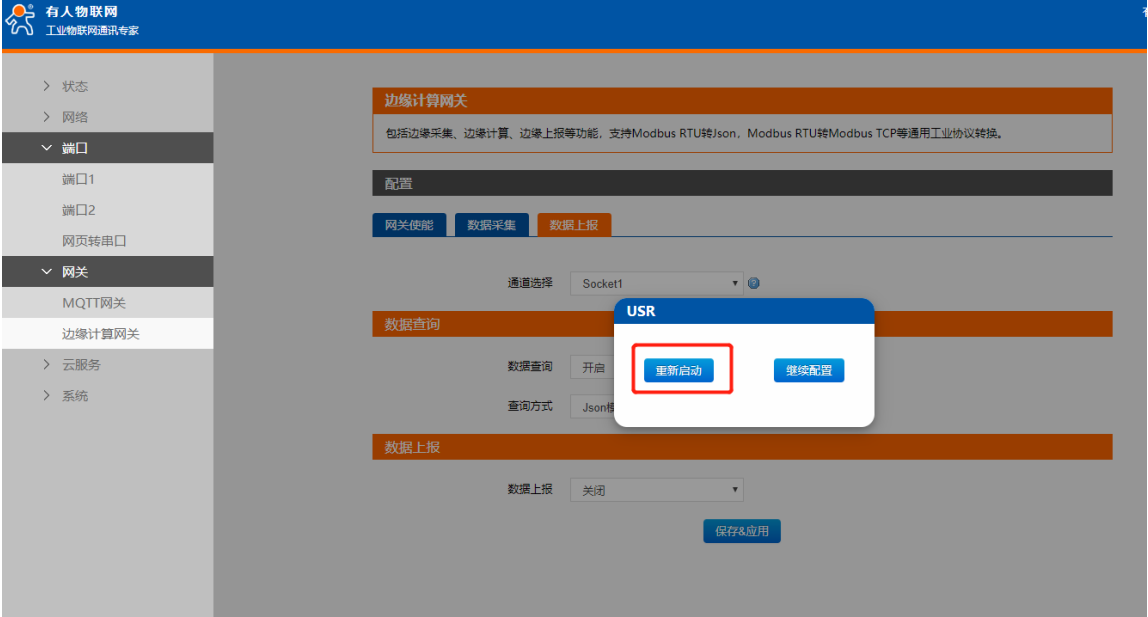

6.點擊開啟邊緣計算網關模式的使能，添加好要讀取的從機和數據點，通道選擇socket 1，開啟數據查詢功能，查詢方式選擇Json模板查詢，最后點擊保存重啟。

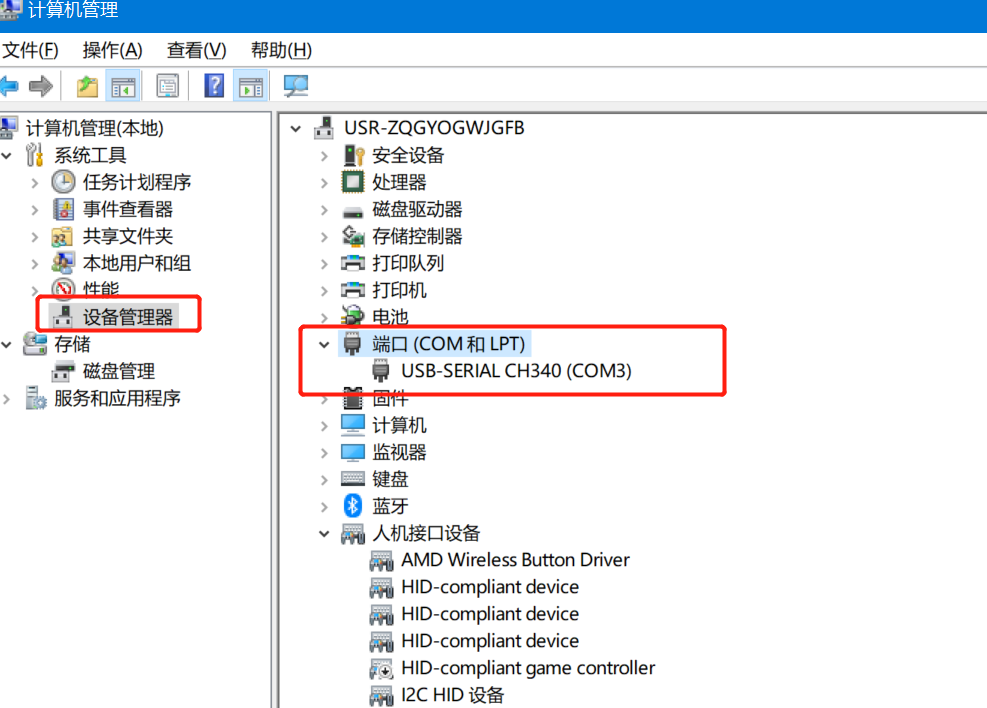

7.打開電腦設備管理器，查看com口，這里測試的是com3口。

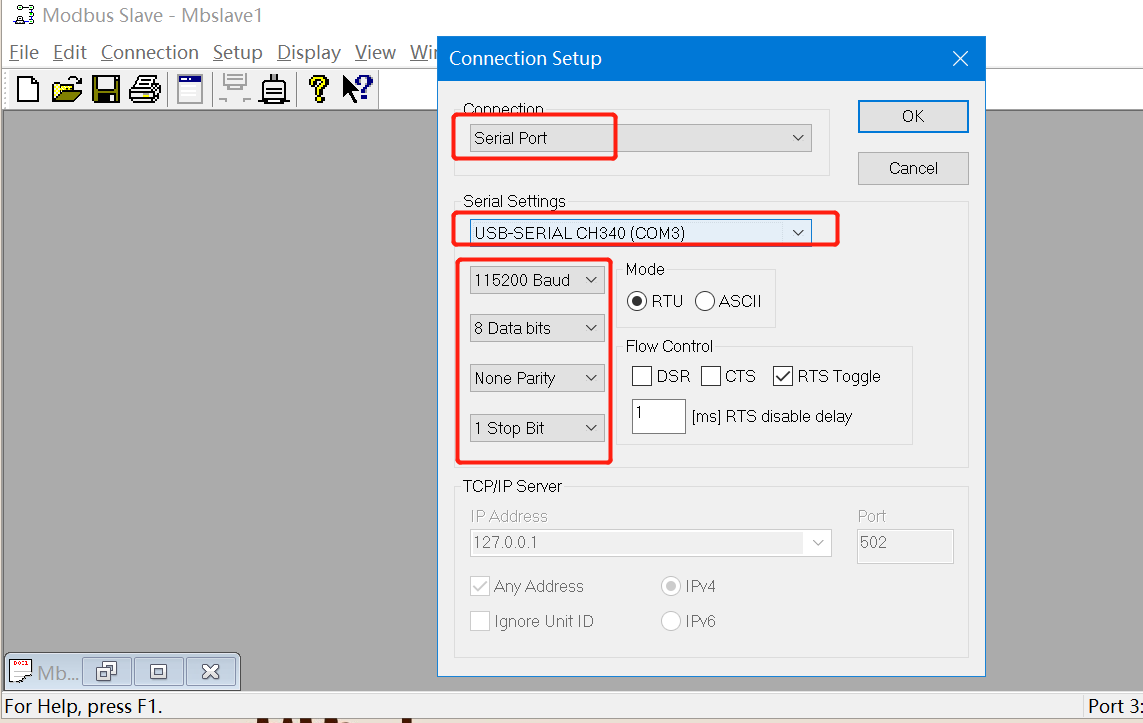

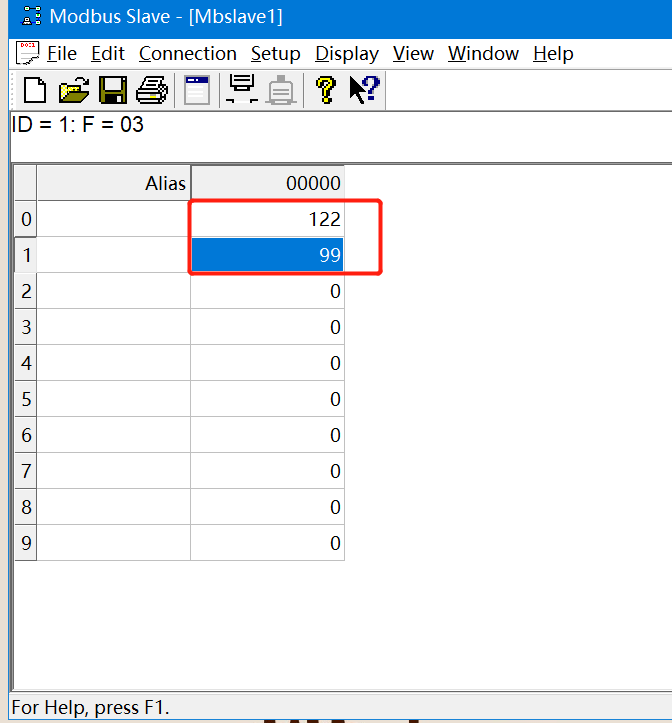

8.打開modbus slave軟件，選擇好相應的com3口和串口參數，并賦予slave值。

四、數據測試

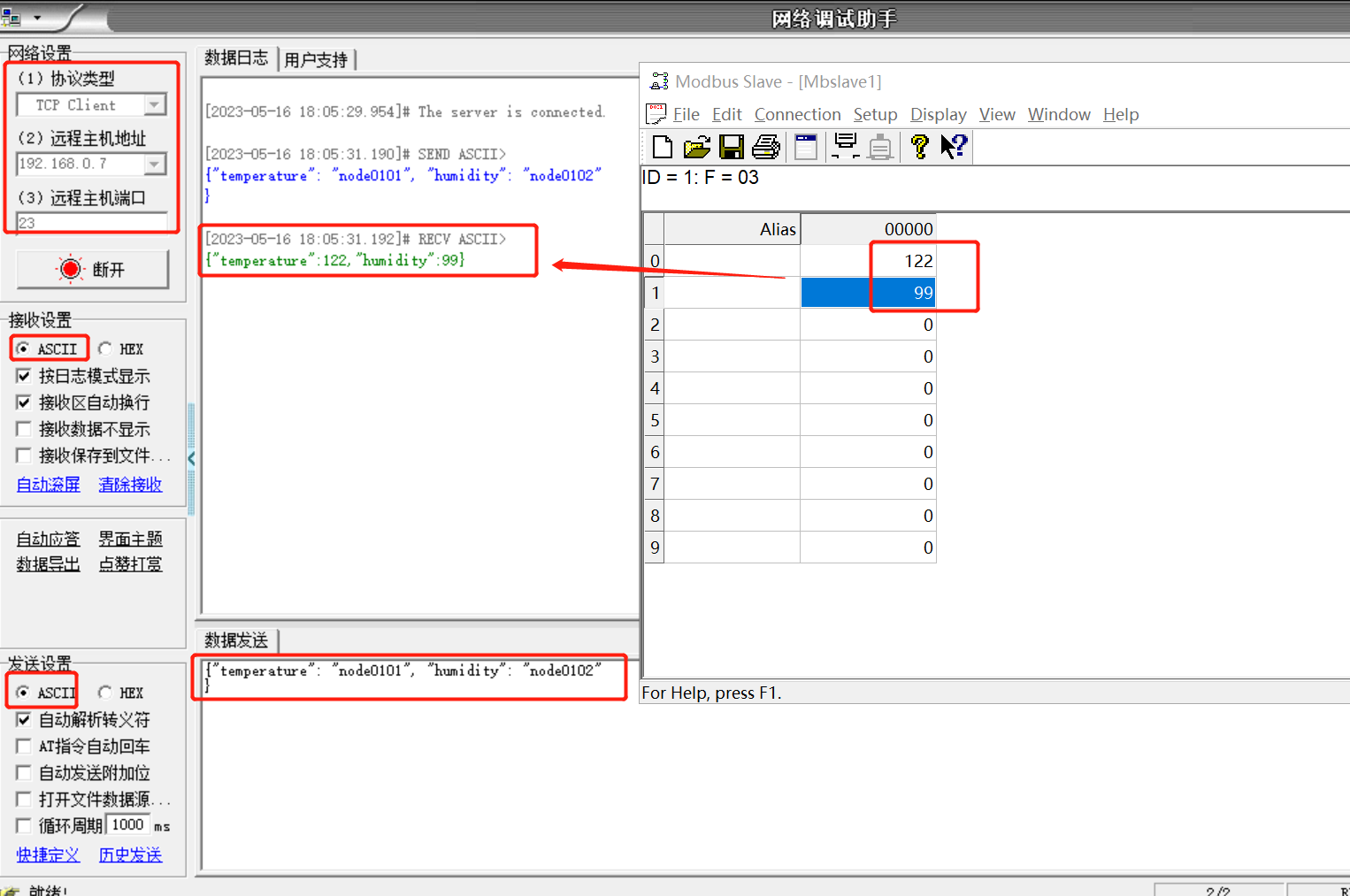

打開網絡調試助手，選擇 tcp client，遠程ip和端口分別對應了N520的ip和本地端口。

點擊連接，按照J(rèn)son模板發送查詢指令，可以看到成功獲取到了數據。

五、常見問題解決辦法

附件 1

N520設備直連電腦，使用H7軟件搜索不到怎么辦？

1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉。

4、檢查電腦設置的IP是否和N520設備是同一網段，N520默認IP地址是192.168.0.7，電腦也需要設置成0網段的靜態IP?？梢源蜷_ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING N520的IP，若ping不通，檢查網線和電腦網段的配置。

附件2

N520通過485轉USB接電腦在電腦上無法傳輸數據怎么辦？

1、N520設備485接口A是正B是負檢查線序鏈接是否正確，用萬用表測試是否導通

2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

3、檢查485線是否中斷，用萬用表測試量線是否導通

4、485是單向傳輸數據，不允許雙向同時傳輸數據

5、N520串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

附件3

N520和網絡端調試助手無法建立TCP鏈接怎么辦？

1、N520 做TCP server 電腦關閉防火墻，禁用其他網卡

2、N520做 TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫N520設備本機IP地址，遠程端口號填寫N520設備本地端口號

3、更換其他網絡端調試助手測試，可以百度下載野火調試助手測試

撰寫人：史瑋
