一、資料下載

1、USR-W630 軟件設計手冊 V1.0.4 ：http://imbacareer.com.cn/Download/655.html
2、ATSetup軟件： http://imbacareer.com.cn/Download/707.html
3、串口網絡調試助手： http://imbacareer.com.cn/Download/27.html

二、硬件連接：

1、USR-W630產品1臺

2、USB-RS232串口線 1條

3、網線2條

三、參數配置

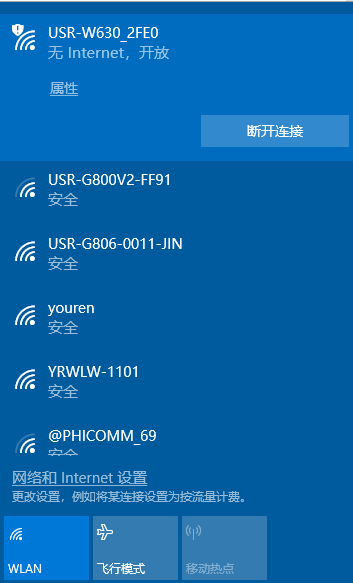

1、W630出廠默認AP模式，電腦連接AP的WiFi (密碼：imbacareer.com.cn)，瀏覽器輸入10.10.100.254 （賬號密碼默認：admin）進入內置網頁配置參數。

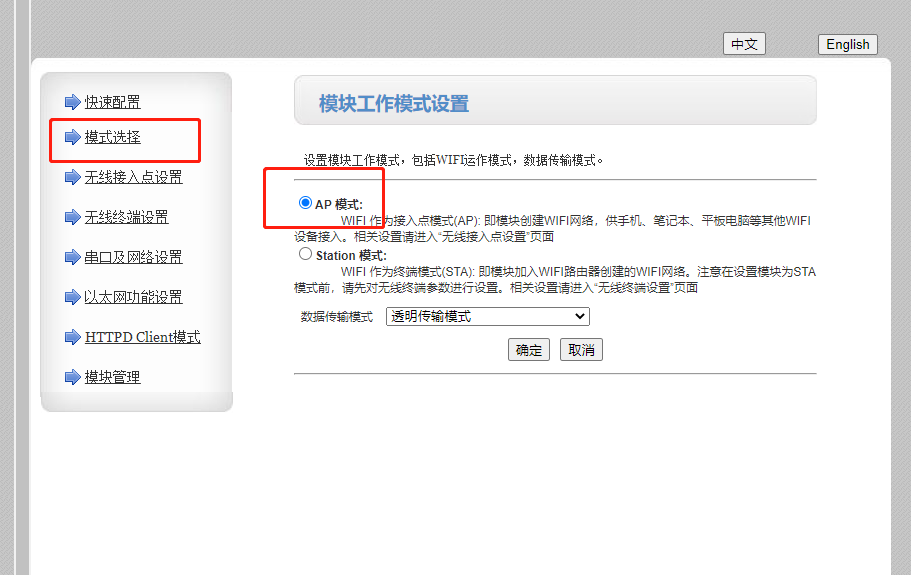

2、配置630為AP模式。

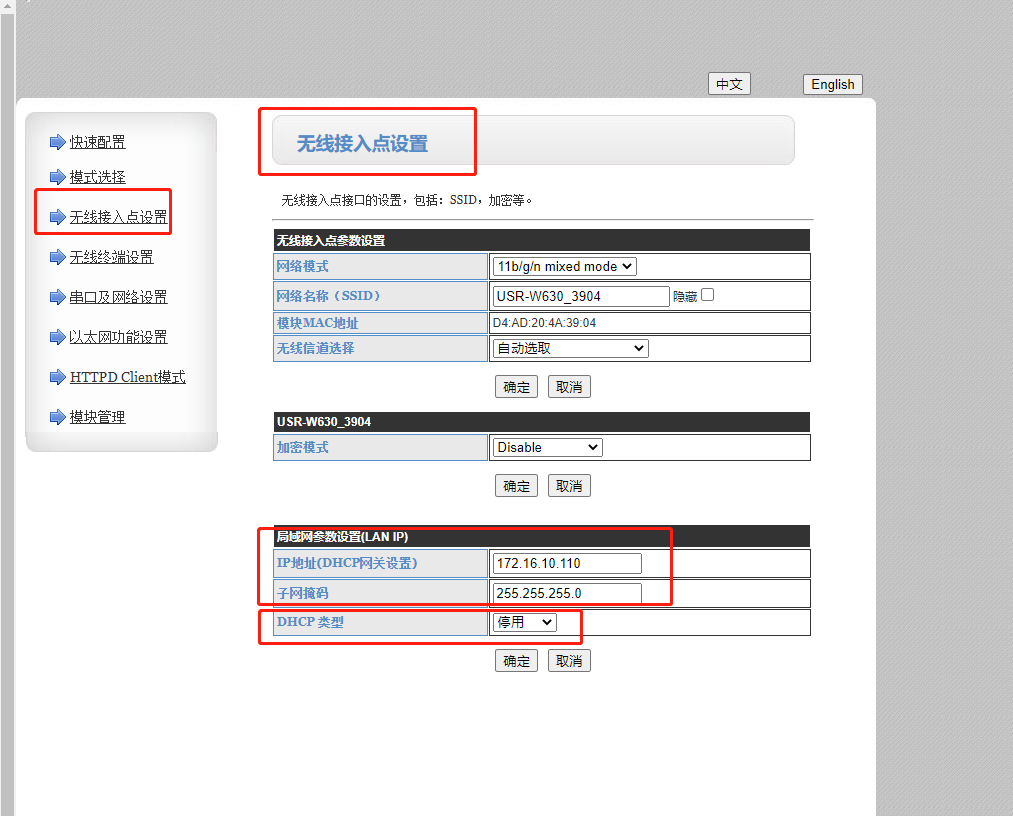

3、配置【無線接入點設置】 將模塊的 DHCP 服務器關掉，并將 IP 修改成跟上級路由器一個網段。本案例上級路由網段為172.16.10.X。

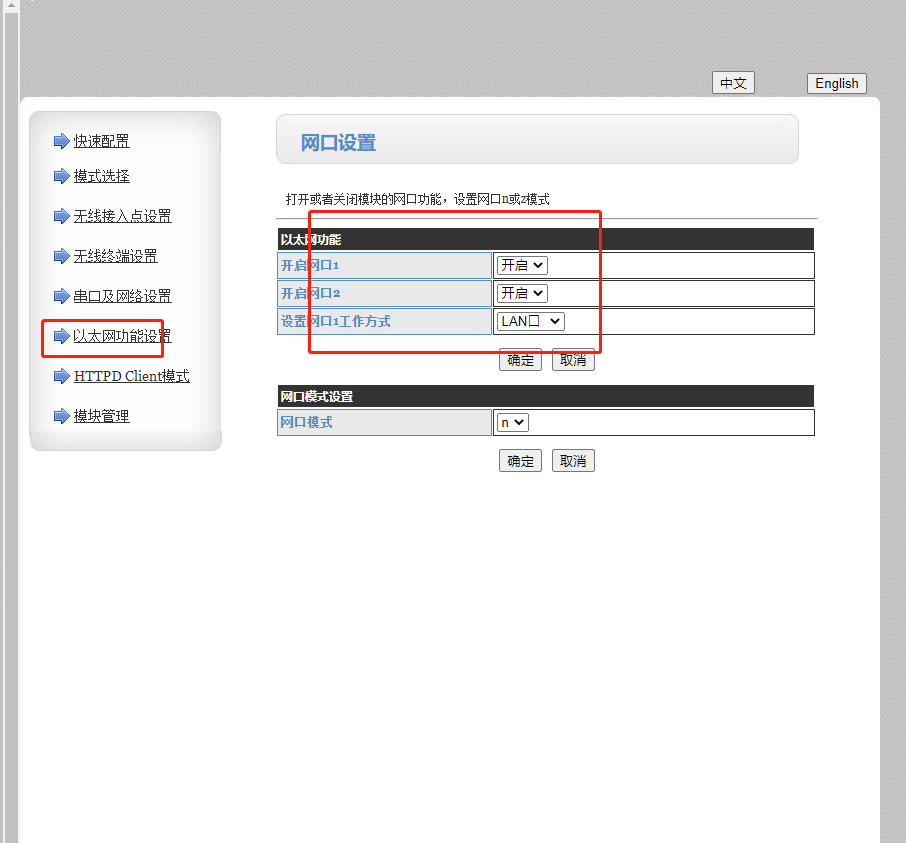

4、【以太網功能設置】配置 網口一和網口二都設置為 LAN 口 。

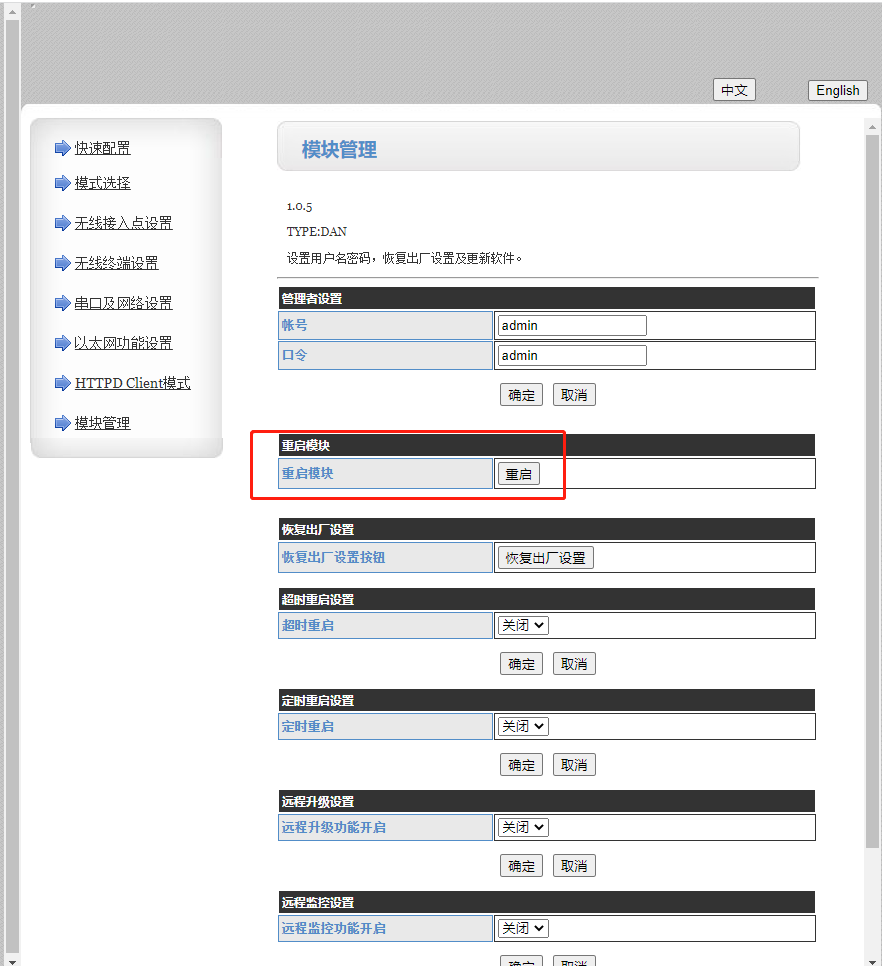

5、設置完成重啟設備。

四、測試步驟

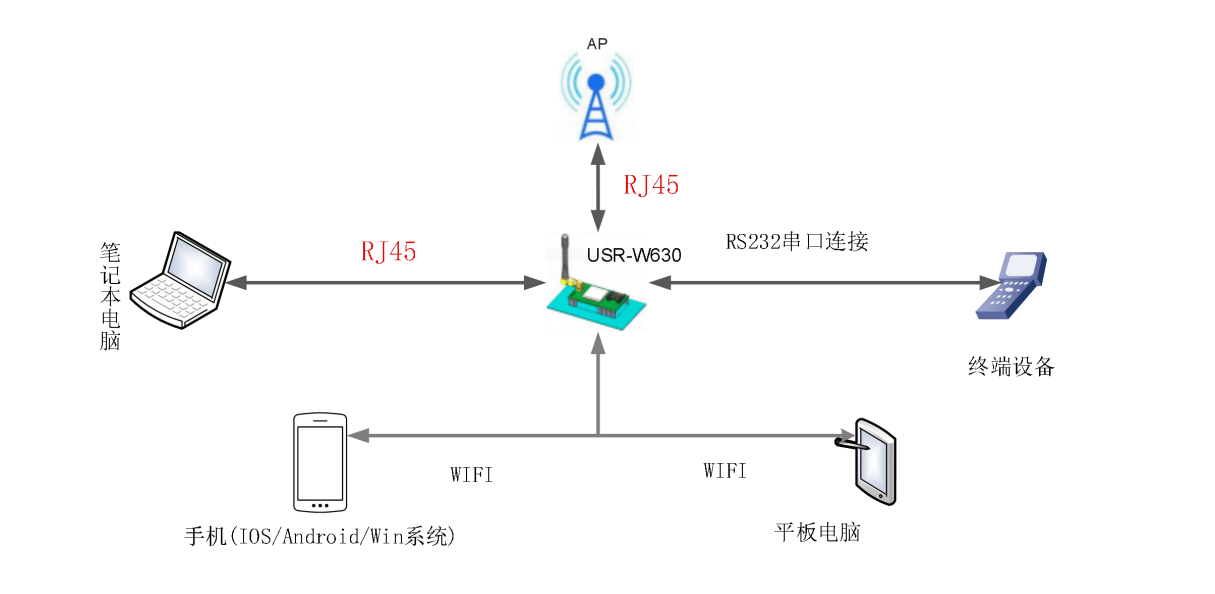

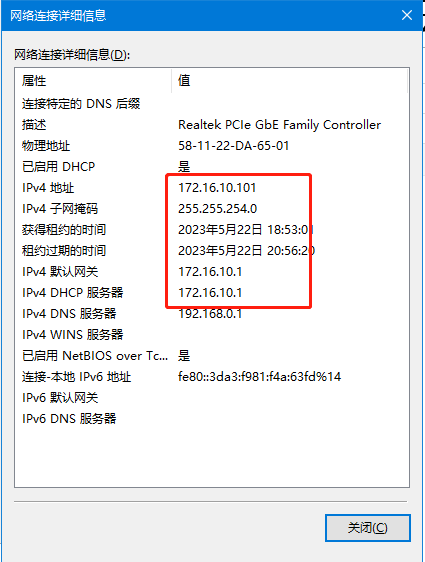

1、W630的網口 2 連接上級路由器，網口 1 連接電腦。這樣，電腦、串口服務器、路由器就在同一個網段 。 W630相當于一個交換機橋連了路由器和電腦。

電腦可以正常上網。

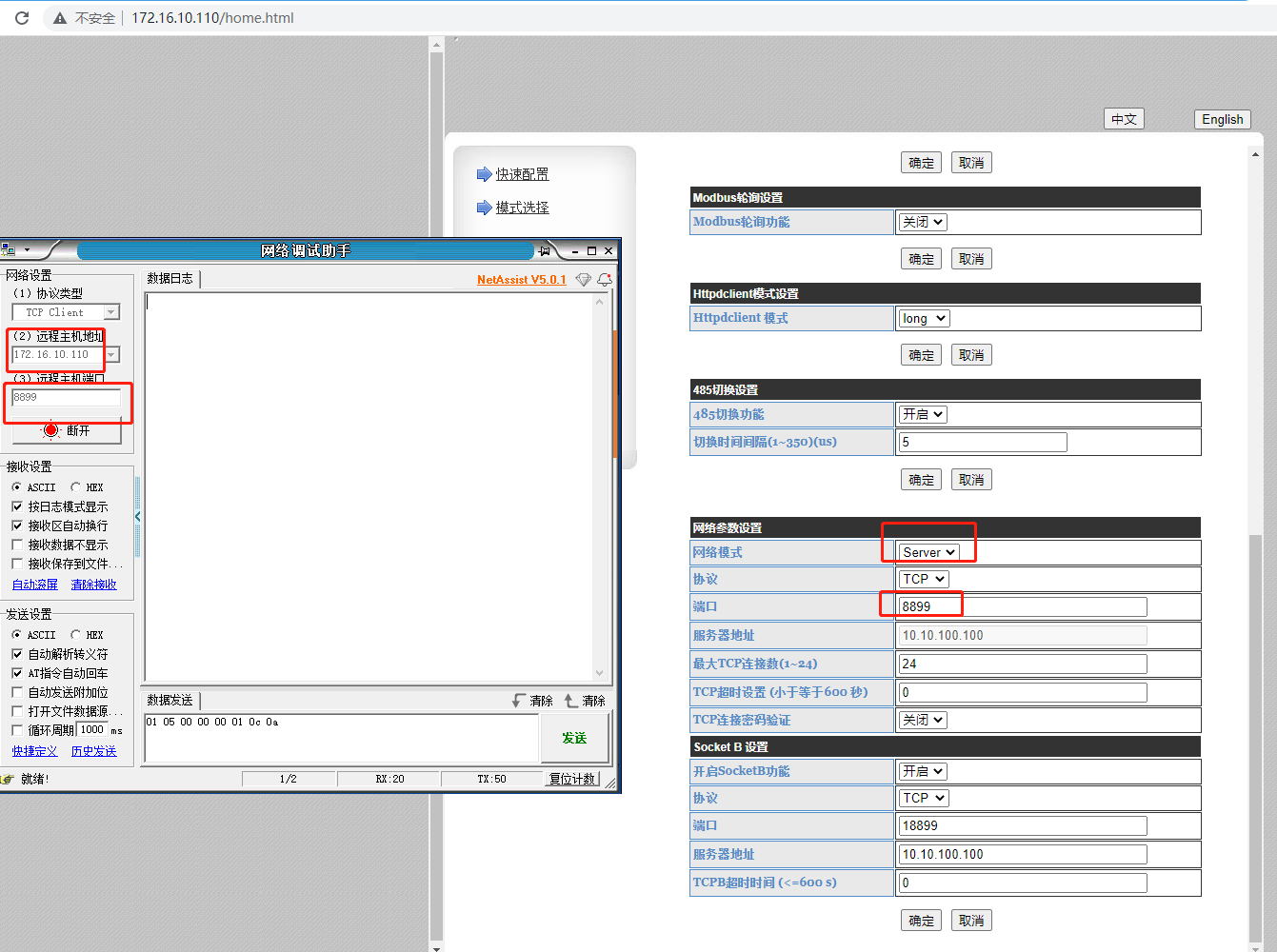

2、電腦上打開一個網絡調試助手和W630建立TCP連接。

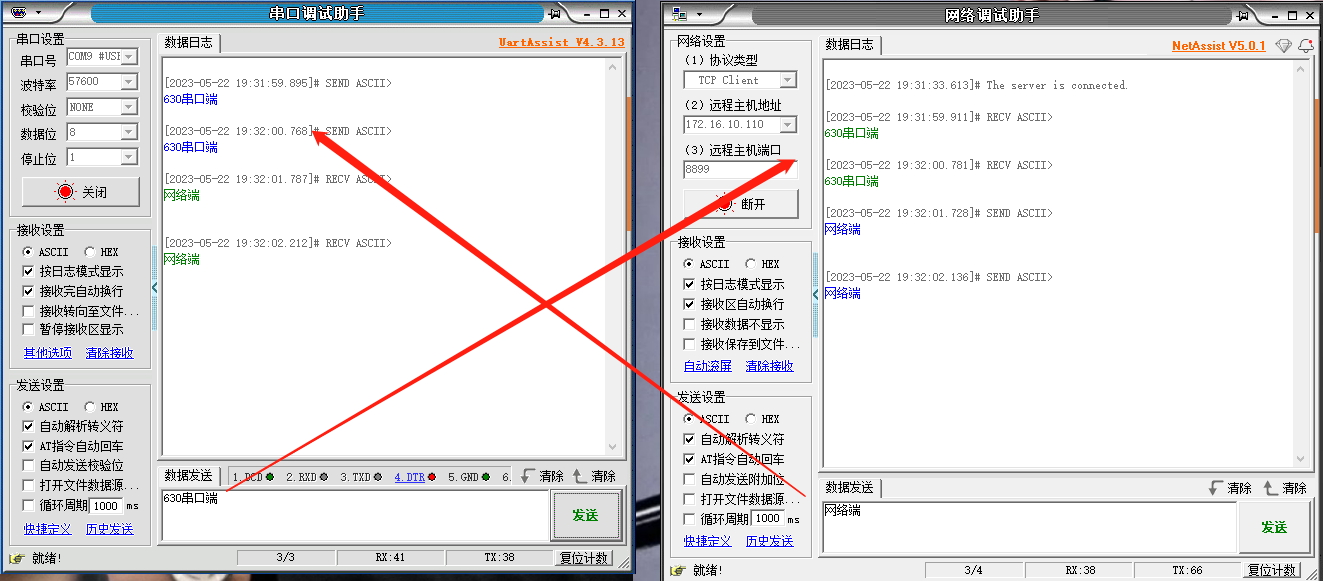

3、USB轉232的串口線接電腦，打開一個串口調試助手模擬終端設備，可以看到串口和網絡端的數據正常通訊。

五、問題排障

1、W610進入不了內置網頁怎么辦？

AP模式下，電腦連接AP的WiFi，出廠默認10.10.100.254，進入內置網頁。

STA模式下，電腦和W610連接同一個上級路由，可以使用ATSetup搜索到W610新的IP，進入內置網頁。

2、 串口無法傳輸數據 怎么辦？

檢查 232 接線，如果使用 USB-RS232 線、轉接線，聯系線廠家要 USB-RS232 線、轉接線、232 設備串口的線序，確認設備端232串口的TX RX 和302 串口的TX RX 交叉連接。

TX 接RX，RX 接TX，GND 接GND。

DB9 公頭引腳定義 2 引腳是 RXD，3 引腳是TXD，5 引腳是GND。

檢查 485 A 和B 接線是否正常，A 接A B 接B

檢查 485 線是否接觸良好，用萬用表測試量是否導通

檢查 485 線是否中斷，用萬用表測試量線是否導通 485，單向傳輸數據，不允許雙向同時傳輸數據

撰寫人：于冰
