一、資料下載

1、USR-W630 軟件設計手冊 V1.0.4 http://imbacareer.com.cn/Download/655.html

2、USR-W610/W630 設置軟件 V1.0.4 http://imbacareer.com.cn/Download/707.html

3、串口網絡調試助手 http://imbacareer.com.cn/Download/27.html

二、硬件連接：

1、USR-W630產品1臺

2、USB-RS232串口線 1條

三、參數配置

1、W630出廠默認AP模式，電腦連接AP的WiFi (密碼：imbacareer.com.cn)，瀏覽器輸入10.10.100.254 （賬號密碼默認：admin）進入內置網頁配置參數。

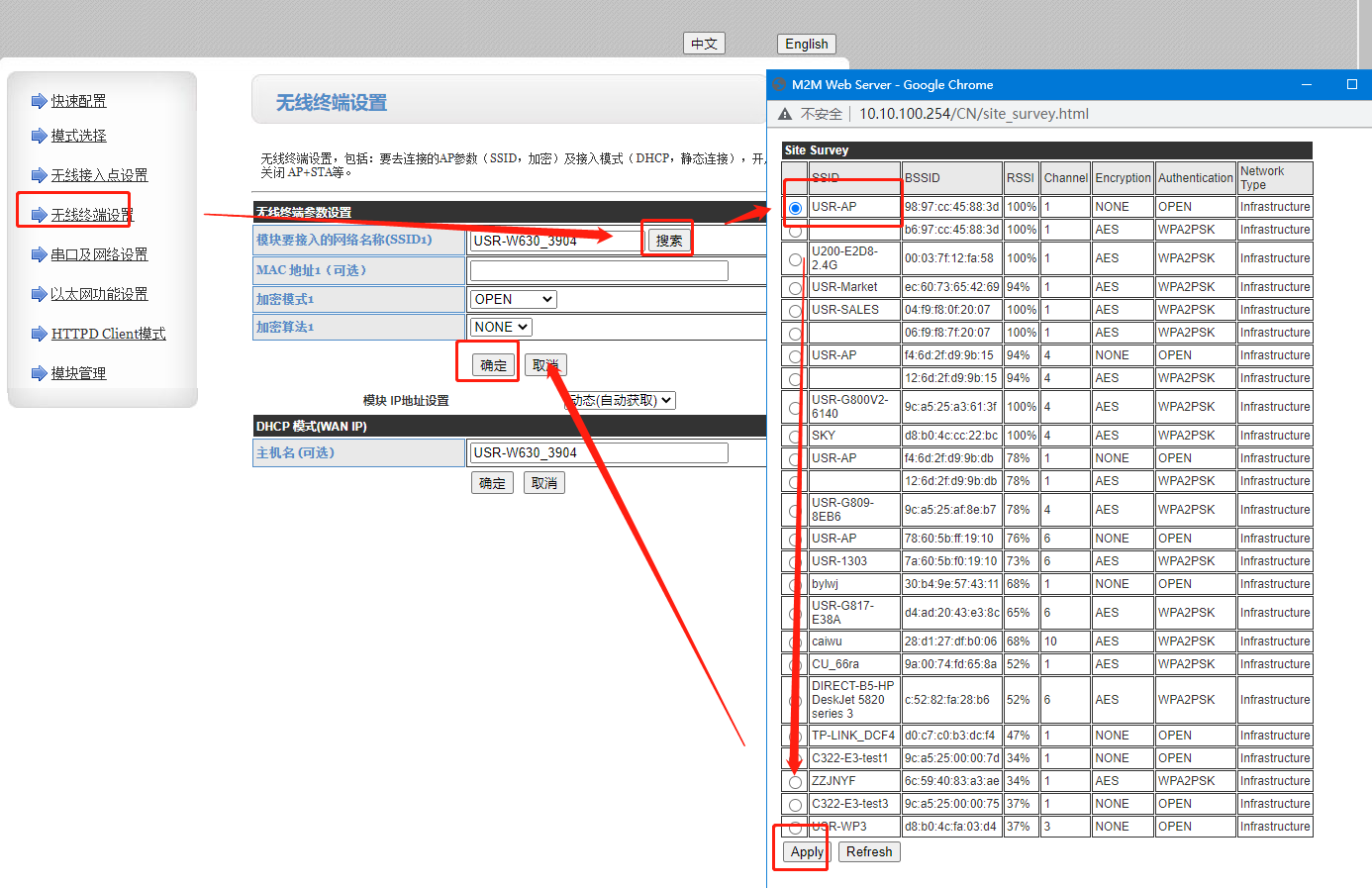

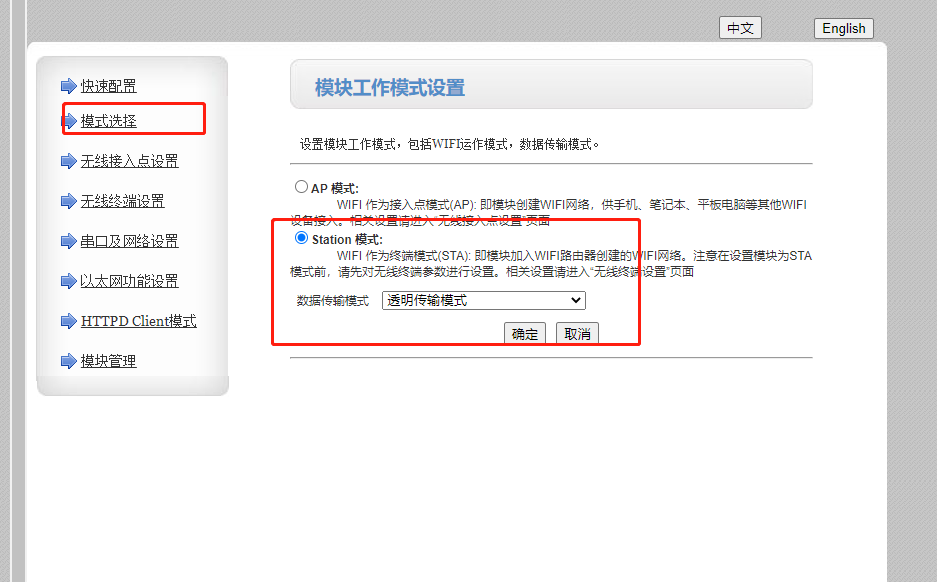

２、配置W630為STA模式，搜索可以連接上網的路由器。注意：每一步都要保存，全部設置完畢后點擊重啟

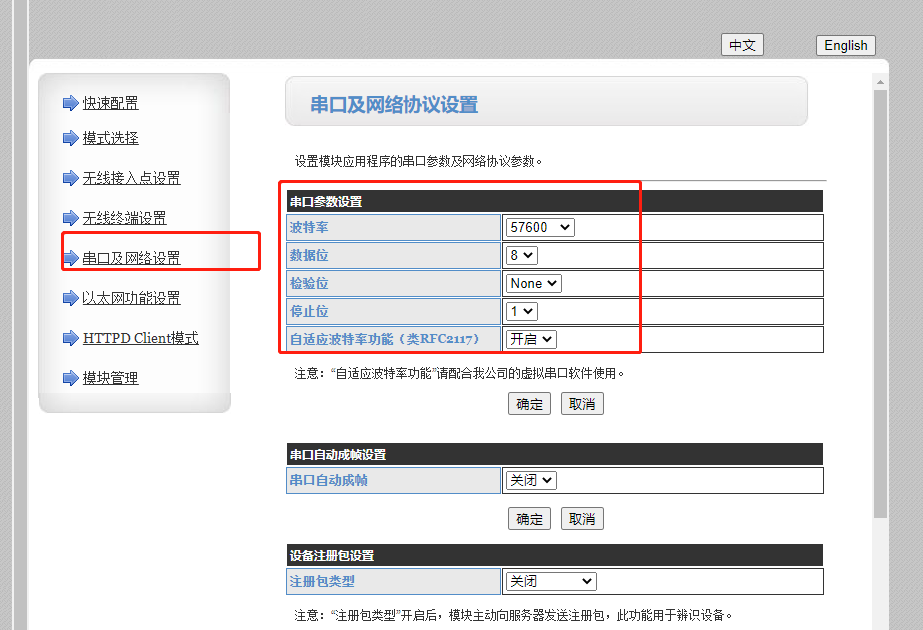

３、【串口及網絡設置】串口參數和實際連接的傳感器的參數保持一致，本案例以默認為主。

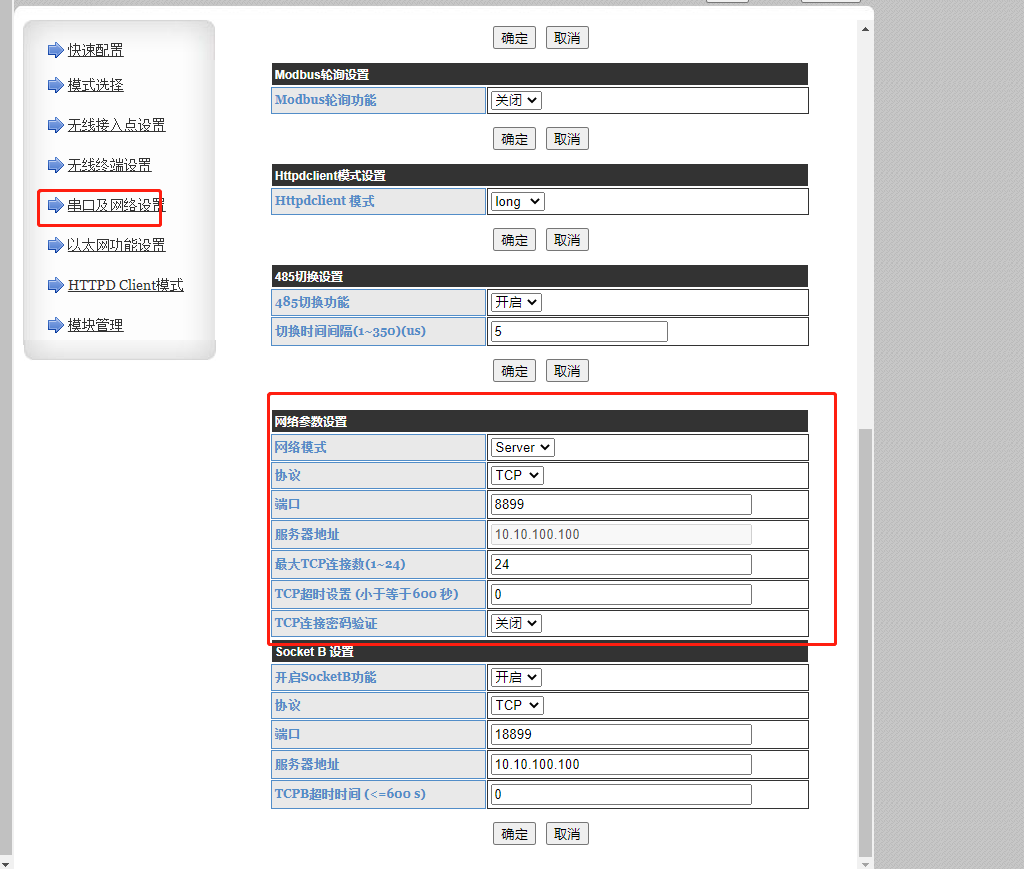

網絡參數設置為T(mén)CP server模式，本案例以默認為主。

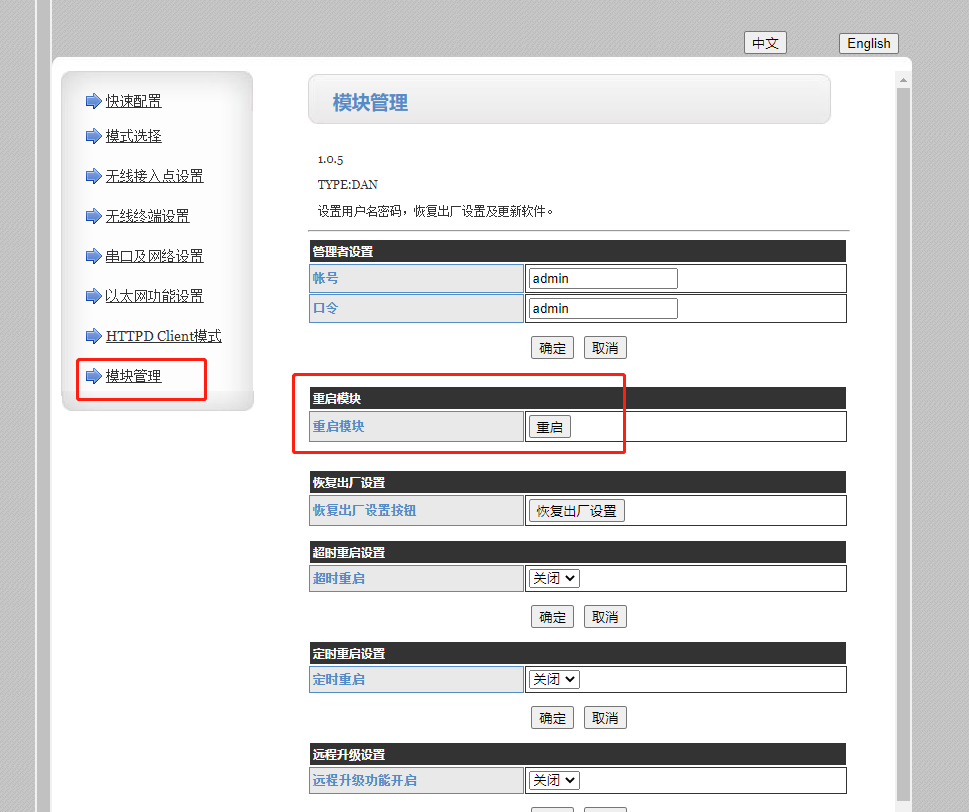

４、所有參數全部設置完畢后點擊重啟

四、測試步驟

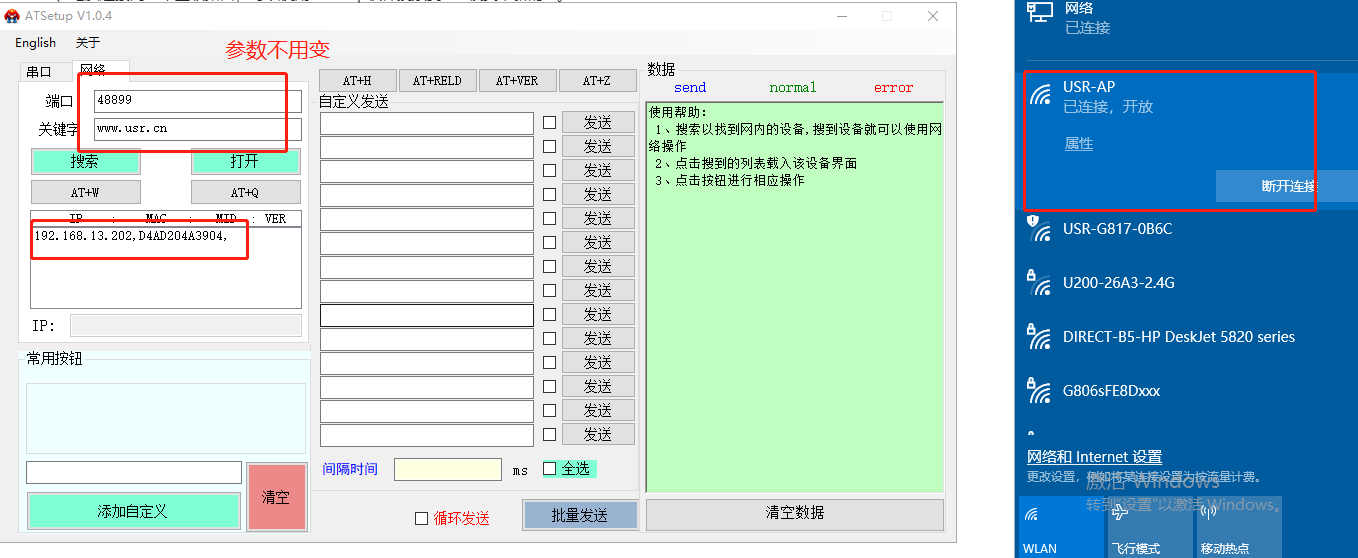

１、電腦連接同一個上級路由，可以使用ATsetup軟件搜索到STA模式下新的IP。用新的IP進入內置網頁查看設置參數。

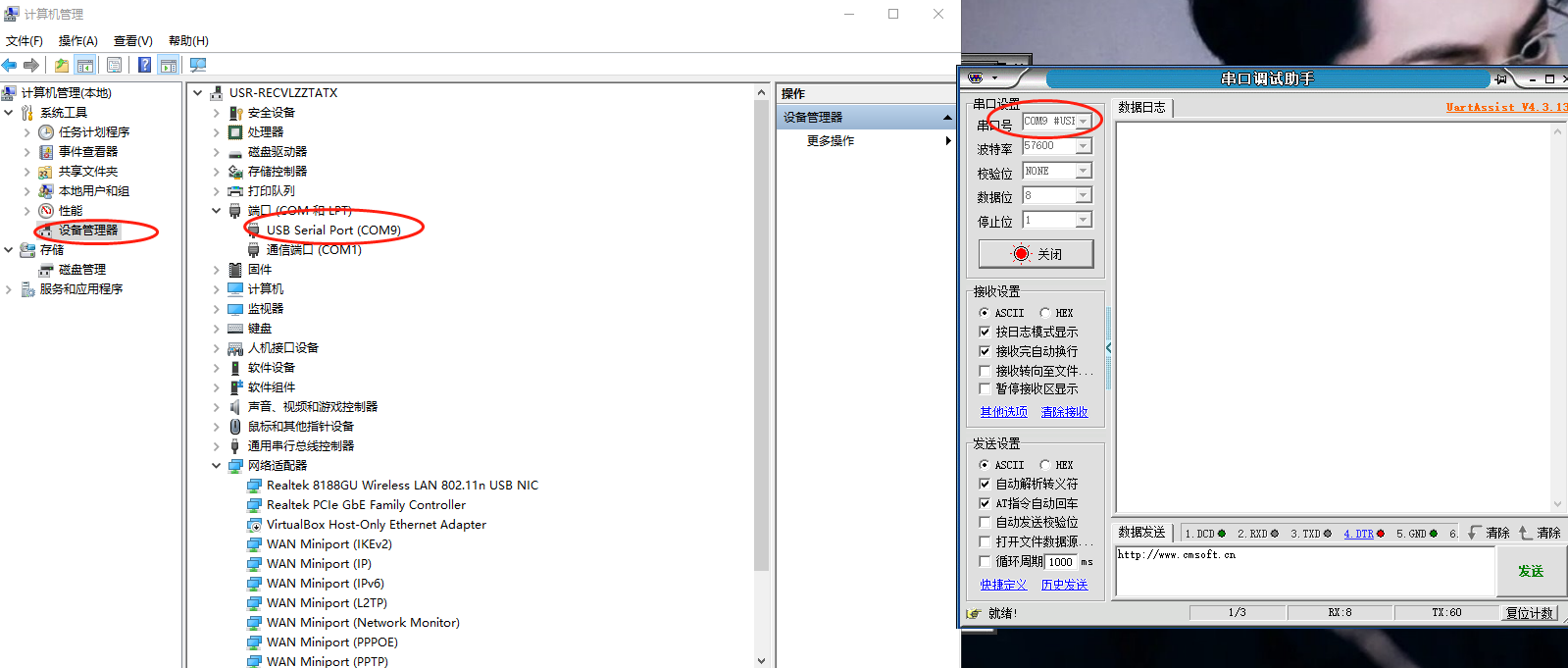

2、USB轉串口線接電腦，電腦識別到com口，電腦打開一個串口調試助手模擬串口設備。

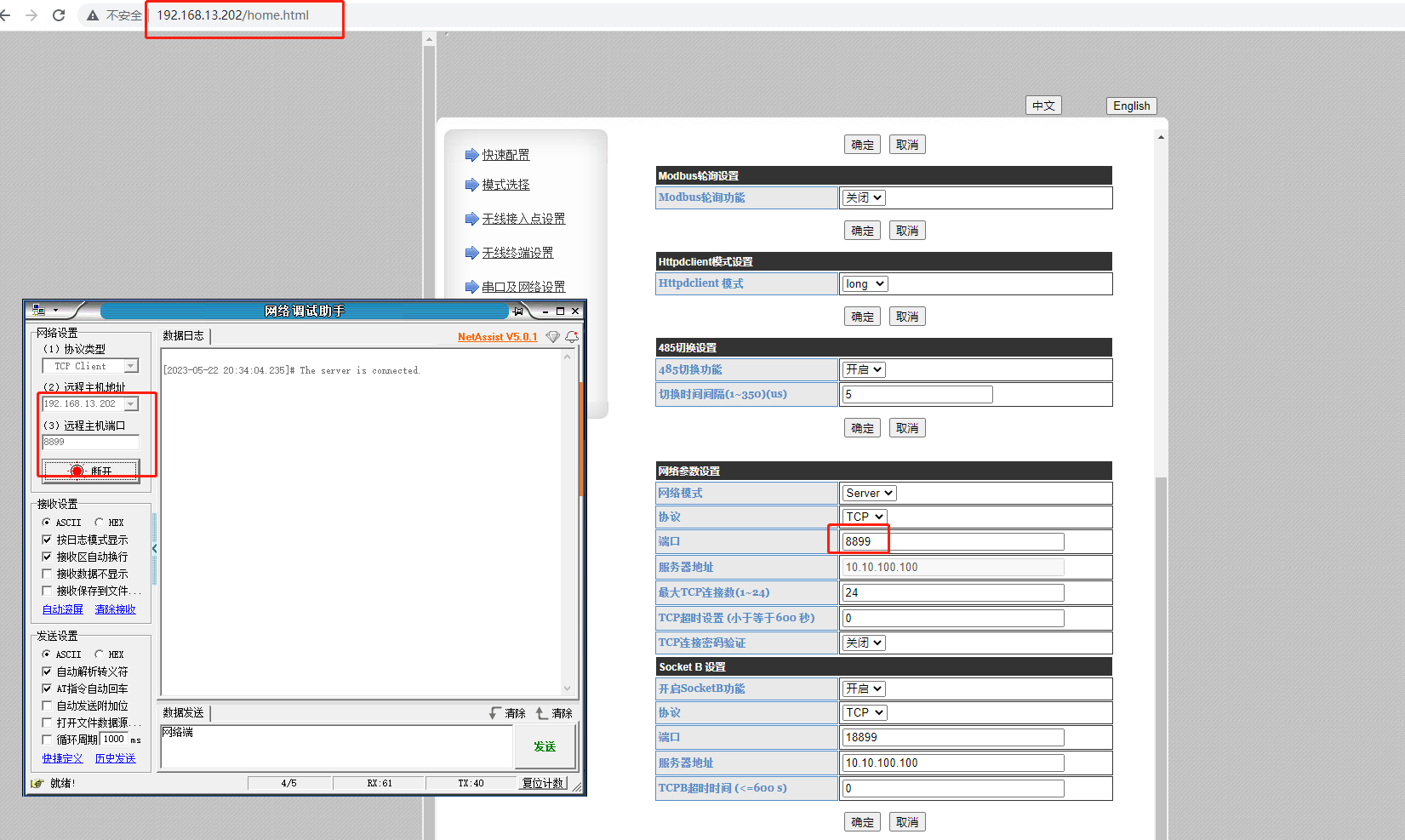

3、打開一個網絡調試助手模擬上位機軟件，和W630建立TCP連接。

W630做server,網絡調試助手做client。

client的遠程IP和遠程端口是server 的本地IP和本地端口號。

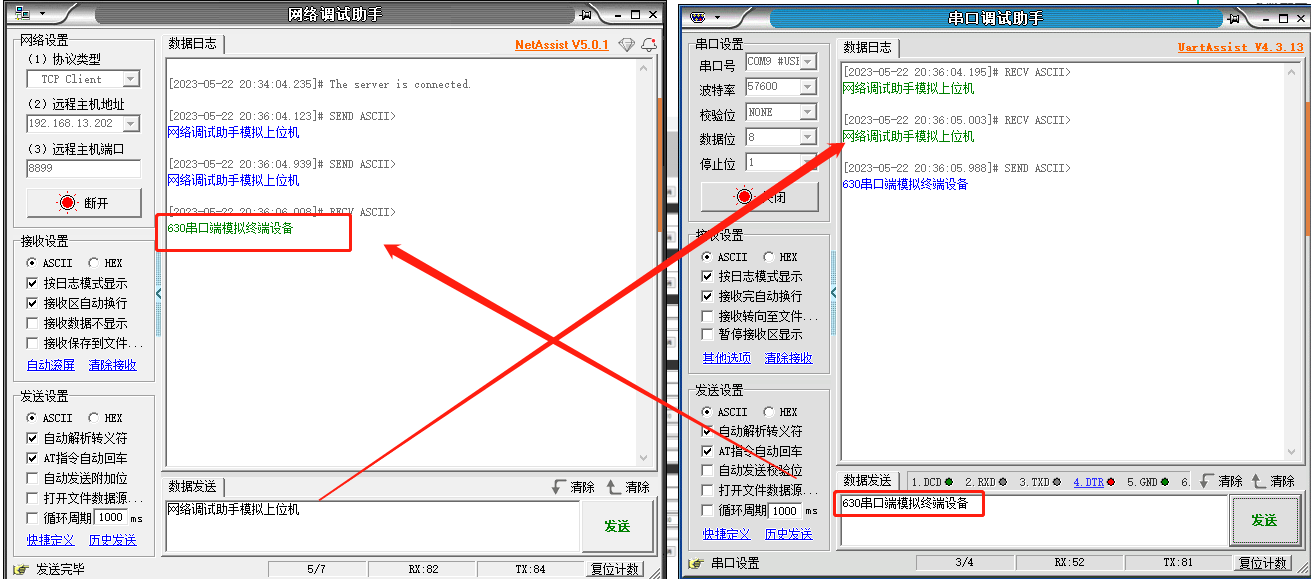

4、可以看到串口調試助手和網絡調試助手?jǐn)?shù)據是通訊的。

五、問題排障

1、STA模式下，找不到W630的WiFi怎么辦？

STA模式下，W630是沒有WiFi的。

電腦和W610連接同一個上級路由，可以使用ATSetup搜索到W610新的IP，進入內置網頁。
核實下上級路由的WiFi頻段，W630只支持連接 2.4GHz wifi4 WPA2 。

2、 串口無法傳輸數據 怎么辦？

檢查 232 接線，如果使用 USB-RS232 線、轉接線，聯系線廠家要 USB-RS232 線、轉接線、232 設備串口的線序，確認設備端232串口的TX RX 和302 串口的TX RX 交叉連接。

TX 接RX，RX 接TX，GND 接GND。

DB9 公頭引腳定義 2 引腳是 RXD，3 引腳是TXD，5 引腳是GND。

檢查 485 A 和B 接線是否正常，A 接A B 接B

檢查 485 線是否接觸良好，用萬用表測試量是否導通

檢查 485 線是否中斷，用萬用表測試量線是否導通 485，單向傳輸數據，不允許雙向同時傳輸數據

3、 無法建立 TCP 連接，參數設置錯誤

W630 TCPserver 電腦關閉防火墻，禁用其他網卡。

W630 TCP server，本地端口。

電腦軟件TCP client 遠程服務器填W630 IP，遠程端口填W630 本地端口。

W630 TCP client ，遠程服務器地址填電腦IP，遠程端口填電腦本機端口。電腦軟件TCP server，本機端口。

兩個W630 要實現一對一對傳，一個做AP 模式設置TCP server，另一個STA 模式設置TCP client。

W630 設置 TCP server，虛擬串口軟件TCP client，才能建立連接

W630 設置 TCP client，虛擬串口軟件TCP server，才能建立連接

撰寫人：于冰
