一、資料下載及準備工作：
WH-L101-L 2個
WH-L10x-EVK 評估板 2個
LORA天線 2條
USB-RS485/RS232串口線 2條
12V電源適配器 2個
筆記本電腦 1臺
WH-L101-L 點對點協議說明書：http://imbacareer.com.cn/Download/1115.html
WH-L101-L設置軟件：http://imbacareer.com.cn/Download/1301.html
WH-L10x-EVK 說明書 ：http://imbacareer.com.cn/Download/708.html
二、硬件連接方式：
兩個WH-L101-L 需焊接在模塊底板上，底板的485串口分別接USB-RS485串口線接電腦，然后接12V電源適配器上電。并安裝好設備天線。

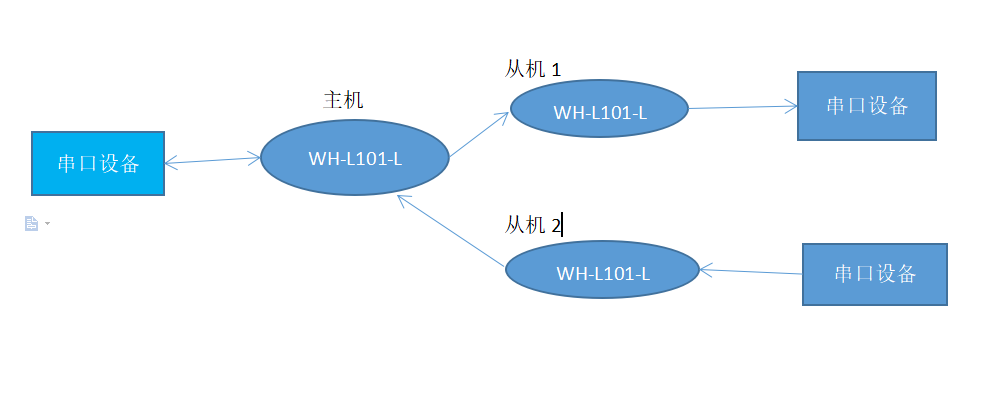

三、WH-L101-L（主機端） 參數配置：

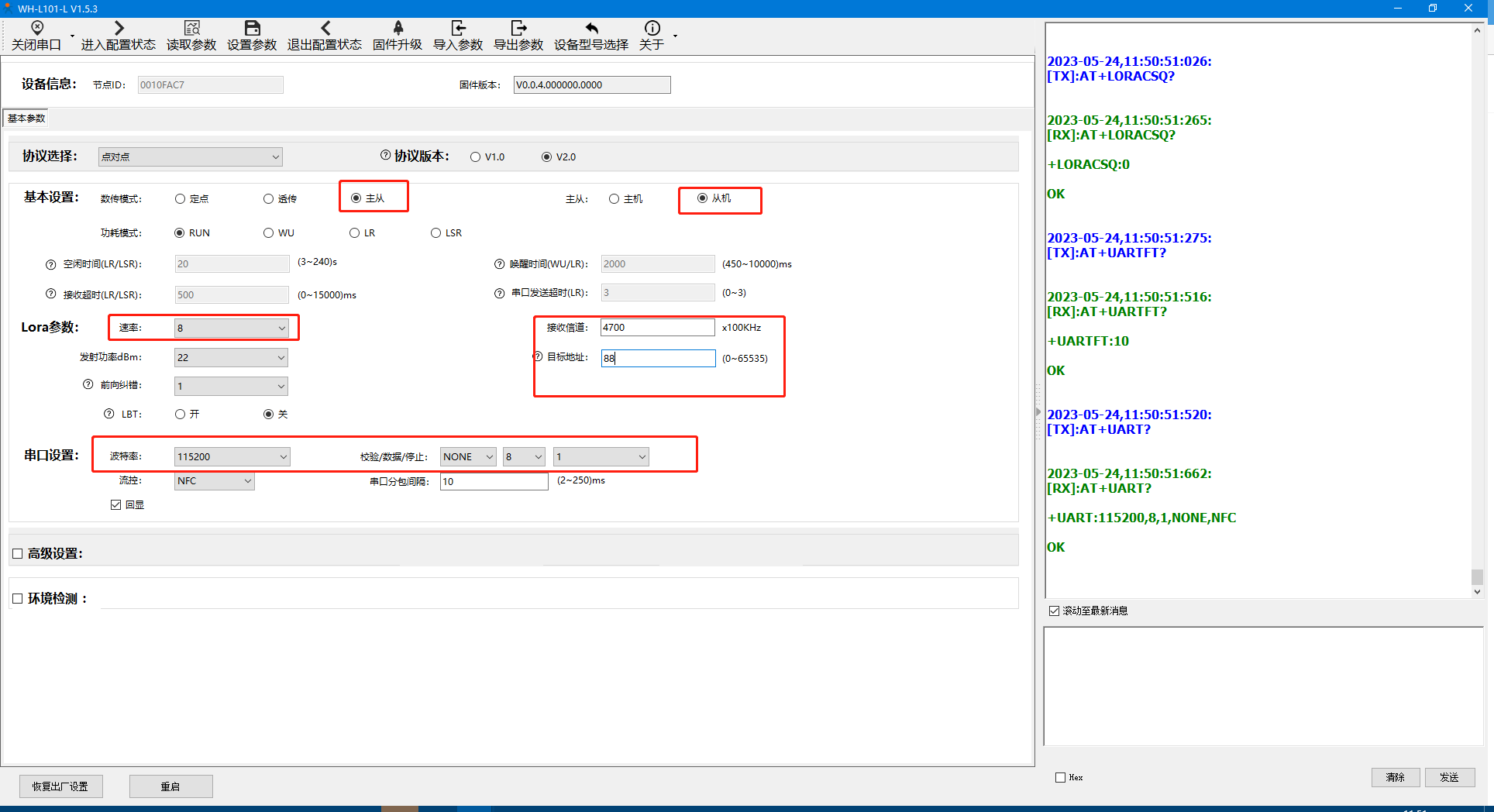

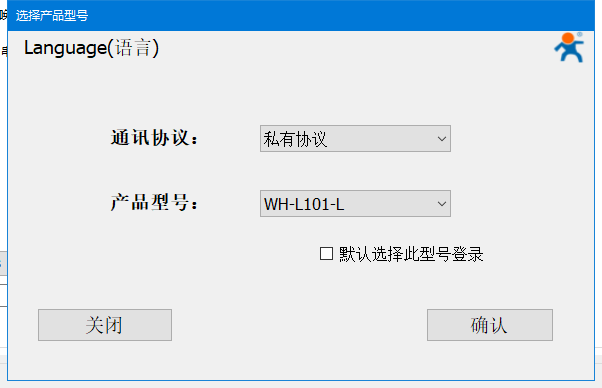

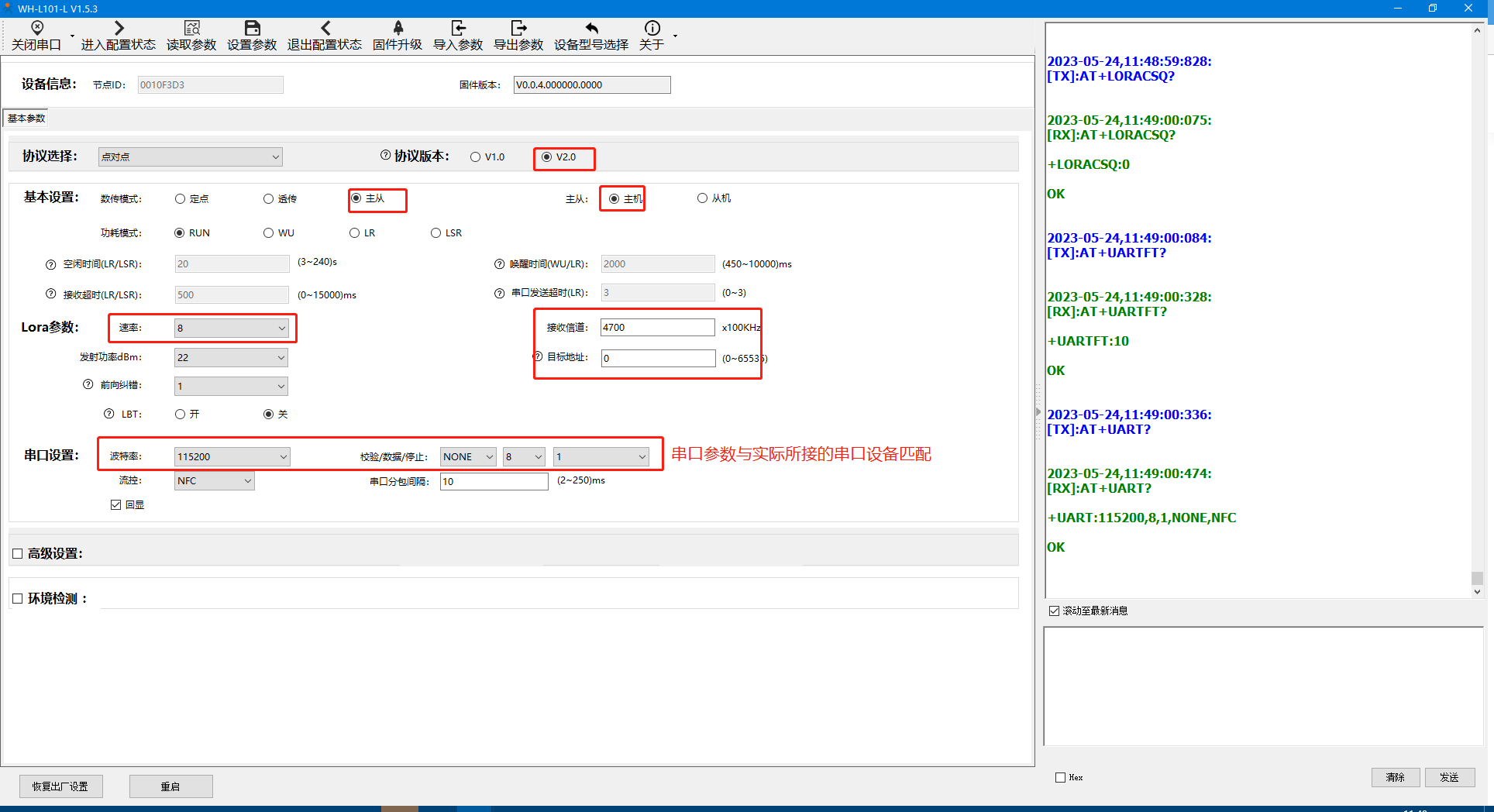

1、電腦下載并安裝WH-L101-L的設置軟件，選擇對應的產品型號打開軟件。選擇對應串口com10、com11，使用產品默認的串口參數（115200 N 8 1）打開，點擊進入配置狀態（返回a+ok說明成功進入配置）然后讀取參數。
2、基本參數配置
協議選擇：點對點
協議版本：V2.0
數傳模塊：主從模式、主機
速率：8（速率越低、傳輸距離越遠、穿透能力越好）
接收信道：4700
目標地址：主機保持默認
四、WH-L101-L（從機端） 參數配置：
基本參數配置
協議選擇：點對點
協議版本：V2.0（需要與發送端模塊選擇一致）
數傳模塊：主從模式、從機
速率：8（速率越低、傳輸距離越遠、穿透能力越好）
接收信道：4700
目標地址：88（可自定義、如果現場有多個從機，每個從機的目標地址不能設置為一致）
五、數據測試

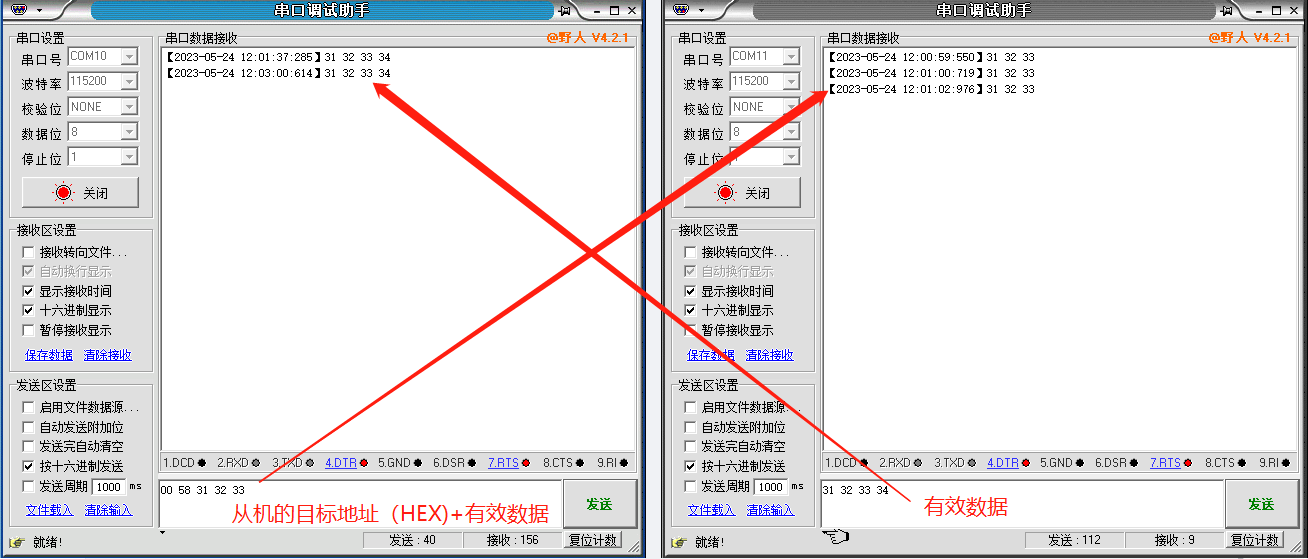

電腦打開2個串口調試助手軟件，打開兩個模塊對應的USB-RS232/485串口線COM口號，主機端模塊串口發送16進制的數據（數據格式：從機端目標地址（HEX）有效數據），有效數據透傳給接收端串口。從機端可以直接給主機端模塊發送有效數據。
六、問題排障
1）模塊串口進不去配置狀態
1、如果是使用RS485接口，使用485轉USB調試線A接A，B接B確認線序是否連接正確。需確認好相關線序。
2、檢查模塊是否為直流穩壓供電，如果電壓穩定，測量一下電流是否在正常值
3、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復
4、模塊的串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位
4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態
以上步驟排查完設備串口仍然無法通信聯系我司技術處理。
2）傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近
存在過多直線通信障礙時，會衰減通信距離
大霧或雨天會影響信號傳輸，會導致通信丟包率高
速率設置過高，擴頻因子與帶寬會高，距離越近
天線與模塊匹配程度較差或天線增益不好導致通信距離近
3）模組使用損壞
使用之前一定要確認供電電源是否符合推薦供電電源，如超過最大值有可能會燒壞模組
安裝使用中，注意模組的防靜電，防止對某些高頻器件損傷
電源穩定性，盡量減少波動，如波動很大，有可能會造成器件損壞，建議使用直流穩壓可調電源
非必要不在過低溫度空間內使用，另外注意水露、腐蝕性氣體造成的短路
4）數據傳輸速度慢
使用速率過低，速率越低傳輸速度越慢，傳輸距離越遠；相反，速率越高，傳輸速度越快，傳輸距離相對較近。
使用串口波特率較低，數據傳輸慢
5）數據傳輸有干擾
附近有相同頻段的其他設備，變換信道或者遠離干擾
天線饋線、延長線質量差導致信號傳輸有誤碼
底板上面產生較大噪聲干擾數據接收 電源設置不合理，不符合規定，造成亂碼
