一、資料下載及準備工作：

WH-L101-L 2個
WH-L10x-EVK 評估板 2個
LORA天線 2條

USB-RS485/RS232串口線 2條
12V電源適配器 2個
筆記本電腦 1臺

WH-L101-L 點對點協議說明書：http://imbacareer.com.cn/Download/1115.html
WH-L101-L設置軟件：http://imbacareer.com.cn/Download/1301.html
WH-L10x-EVK 說明書 ：http://imbacareer.com.cn/Download/708.html

二、硬件連接方式：
兩個WH-L101-L 需焊接在模塊底板上，底板的485串口分別接USB-RS485串口線接電腦，然后接12V電源適配器上電。并安裝好設備天線。

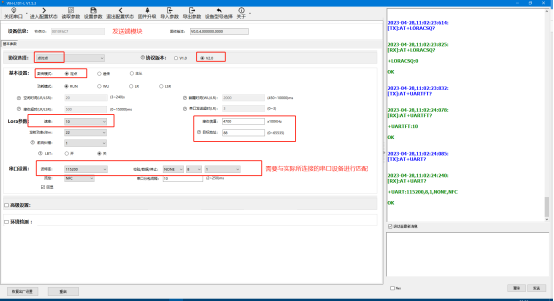

三、WH-L101-L（發送端） 參數配置：

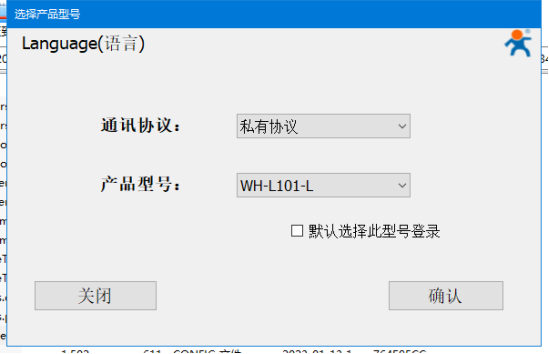

1、電腦下載并安裝WH-L101-L的設置軟件，選擇對應的產品型號打開軟件。選擇對應串口com10、com11，使用產品默認的串口參數（115200 N 8 1）打開，點擊進入配置狀態（返回a+ok說明成功進入配置）然后讀取參數。

2、基本參數配置
協議選擇：點對點
協議版本：V2.0
數傳模塊：定點
速率：10（速率越低、傳輸距離越遠、穿透能力越好）
接收信道：4700
目標地址：88（可自定義）

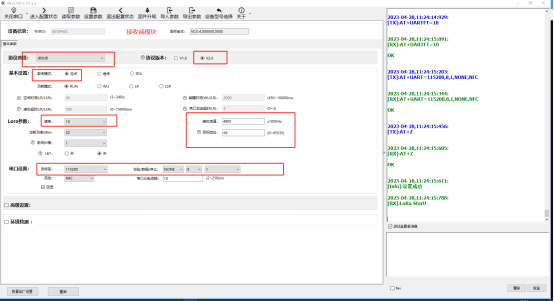

四、WH-L101-L（接收端） 參數配置：
基本參數配置
協議選擇：點對點
協議版本：V2.0（需要與發送端模塊選擇一致）
數傳模塊：定點
速率：10（速率越低、傳輸距離越遠、穿透能力越好）
接收信道：4800
目標地址：66（可自定義）

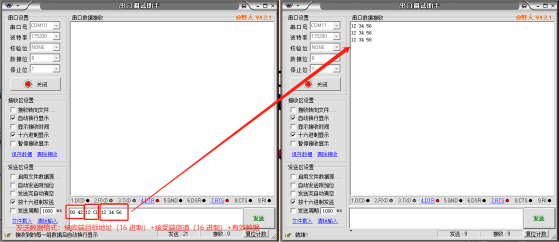

五、數據測試

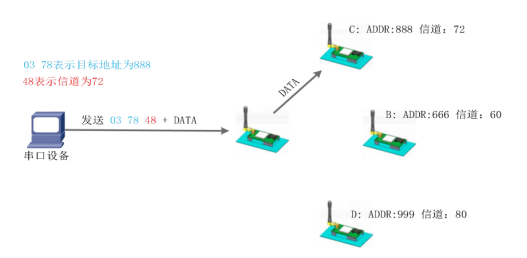

電腦打開2個串口調試助手軟件，打開兩個模塊對應的USB-RS232/485串口線COM口號，發送端模塊串口發送16進制的數據（數據格式：接收端目標地址（16進制）+接收端信道（16進制）+有效數據），有效數據透傳給接收端串口。

六、問題排障
模塊串口進不去配置狀態怎么辦？

1、如果是使用RS485接口，使用485轉USB調試線A接A，B接B確認線序是否連接正確。需確認好相關線序。
2、檢查模塊是否為直流穩壓供電，如果電壓穩定，測量一下電流是否在正常值

3、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

4、模塊的串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態

以上步驟排查完設備串口仍然無法通信聯系我司技術處理。

撰寫人:霍晴
