一、資料下載及準備工作：

USR-LG210、USR-DR206 1個

USB-RS485/RS232串口線 2條
12V電源適配器 2個
筆記本電腦 1臺

USR-LG210說明書：http://imbacareer.com.cn/Download/1173.html
USR-LG210設置軟件：http://imbacareer.com.cn/Download/1177.html
USR-DR206說明書:http://imbacareer.com.cn/Download/1298.html
USR-DR206設置軟件：http://imbacareer.com.cn/Download/1301.html

二、硬件連接方式：
DR206 的485串口接USB-RS485串口線接電腦，然后接12V電源適配器上電。并安裝好設備天線。USR-LG210的232/485串口接USB-RS232/RS485串口線接電腦，然后接12V電源適配器上電。并安裝好設備天線。

三、USR-DR206 參數配置：

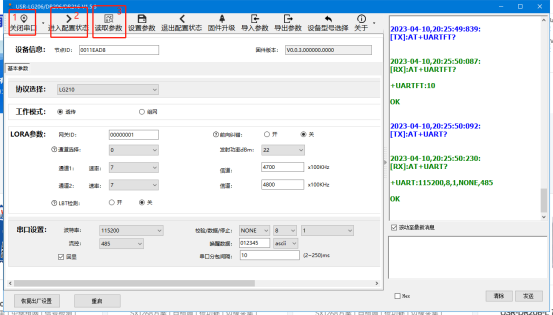

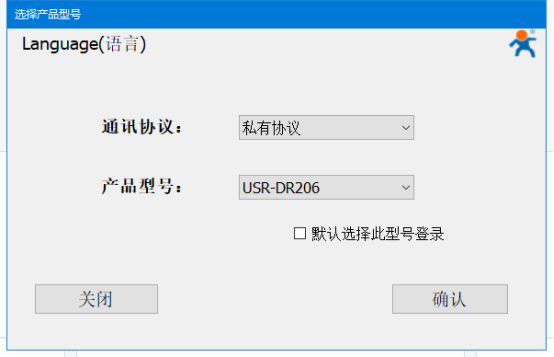

1、電腦下載并安裝USR-DR206的設置軟件，選擇對應的產品型號打開軟件。選擇對應串口com9，使用產品默認的串口參數（115200 N 8 1）打開，點擊進入配置狀態（返回a+ok說明成功進入配置）然后讀取參數。

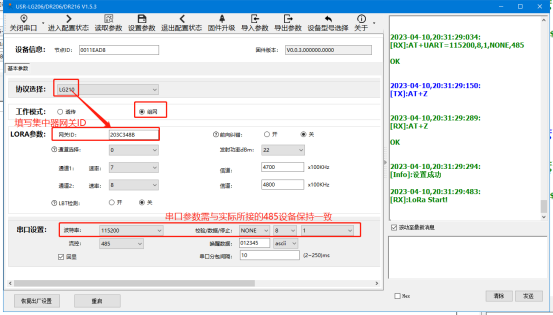

2、設置參數：
協議選擇：LG210 工作模式：組網

網關ID：203C348B 通道選擇：0

通道1：速率7信道4700，通道2：速率8 信道4800
串口設置默認，最后點擊設置參數。


四、USR-LG210參數設置：

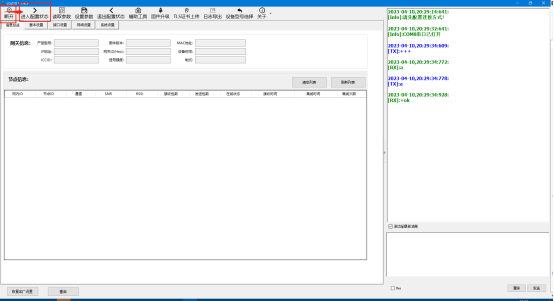

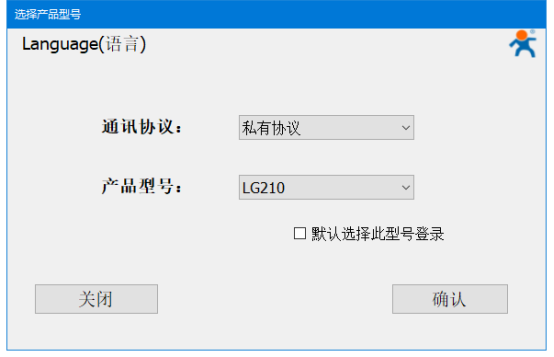

1、電腦下載并安裝USR-LG210的設置軟件，選擇對應的產品型號打開軟件。選擇對應串口com8，使用產品默認的串口參數（115200 N 8 1）打開，點擊進入配置狀態（返回a+ok說明成功進入配置）然后讀取參數。

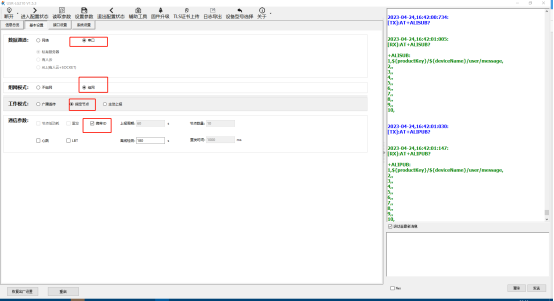

2、基本設置
數據通道：串口 組網模式：組網
工作模式：指定節點 通訊參數：攜帶ID

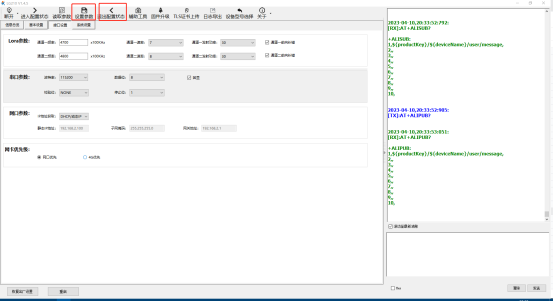

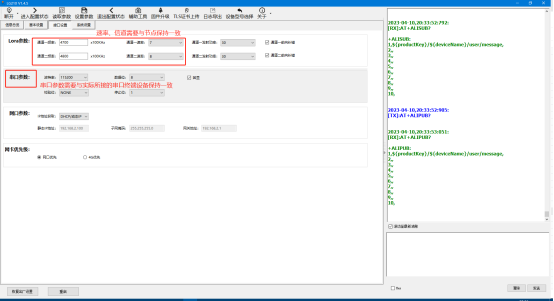

3、接口設置
LORA參數：通道1：速率7信道4700，通道2：速率8 信道4800
串口設置默認，最后點擊設置參數。并且退出配置狀態。

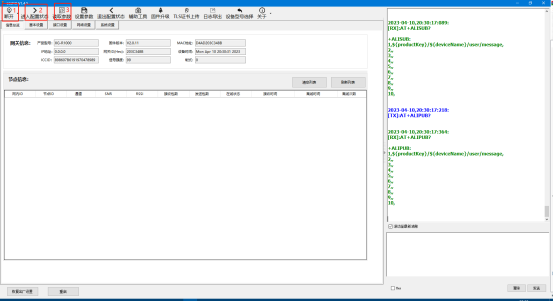

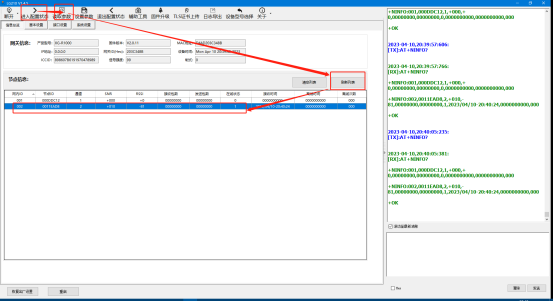

4、以上述的方式重新打開LG210的串口，進入配置狀態，讀取參數之后?？梢栽诩衅餍畔⒖傆[列表看到節點的入網信息。

五、數據測試

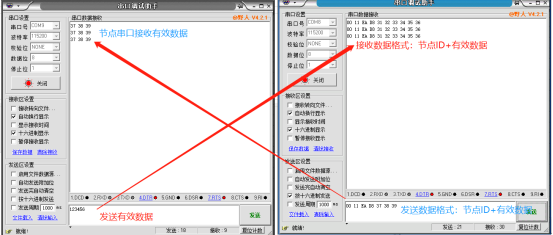

電腦打開2個串口調試助手軟件，打開對應USR-DR206和USR-LG210的USB-RS232/485串口線COM口號，USR-LG210串口發送16進制的數據（數據格式：節點ID+有效數據），有效數據透傳給DR206串口。DR206串口發送ascii數據，數據傳輸給LG210串口，接收數據以十六進制顯示（數據格式為：16進制節點ID+有效數據）

六、問題排障
（一）、USR-DR206/USR-LG210設備串口進不去配置狀態怎么辦？

1、DR206是RS485接口，使用485轉USB調試線A接A，B接B確認線序是否連接正確。USR-LG210若使用232串口，需確認好相關線序。

2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

3、USR-DR206/USR-LG210串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態

以上步驟排查完設備串口仍然無法通信聯系我司技術處理。

（二）、設置保存所有參數之后，在集中器的設置軟件看不到節點的在線信息怎么辦？

1、核實LG210與DR206的參數配置是否選擇組網、速率以及信道是否匹配.

2、若參數正確，可以將兩臺設備重新斷電上電。重新進入集中器的內置網頁刷新節點信息。

撰寫人：霍晴
