一、資料下載

說明書：http://imbacareer.com.cn/Download/1256.html

硬件手冊：http://imbacareer.com.cn/Download/1263.html

設置軟件：http://imbacareer.com.cn/Download/257.html

調試助手：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

二、設備默認參數

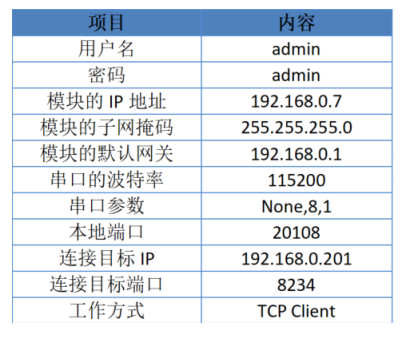

表1

三、測試步驟

以下測試USR-TCP232-T1模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

1、將T1(USR-TCP232-T1，簡稱 T1下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T1的網口與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察T1網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

2、按路徑：控制面板---網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

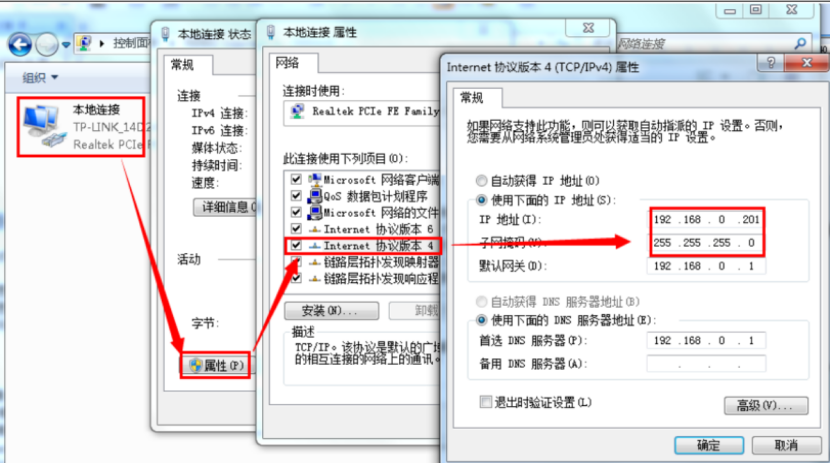

3、給電腦設置靜態IP，要與T1的IP在同一個網段(T1默認參數見表1)。

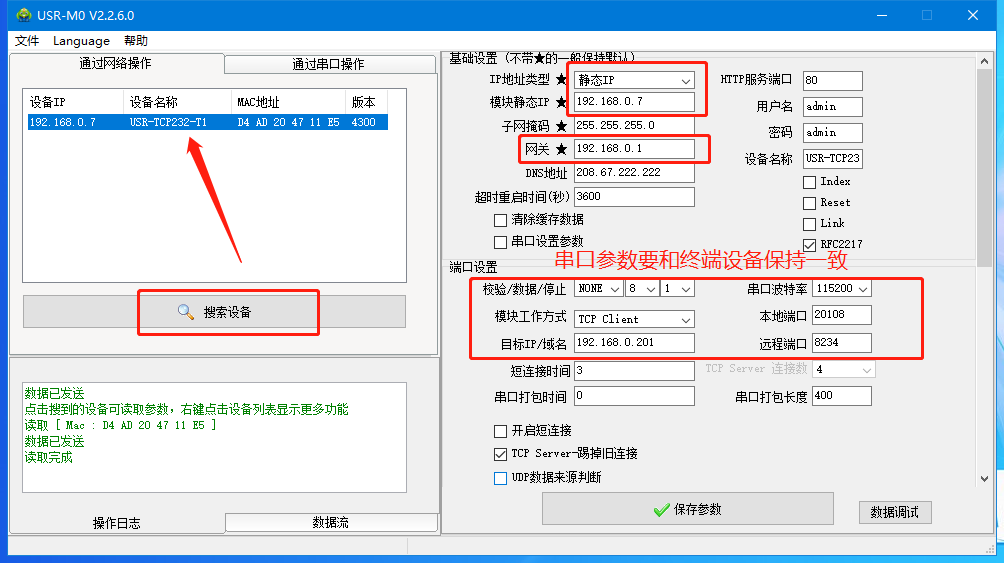

4、點擊“搜索設備”當搜索列表中出現T1的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

實際測試中找不到設備可參考四章節附件1排查

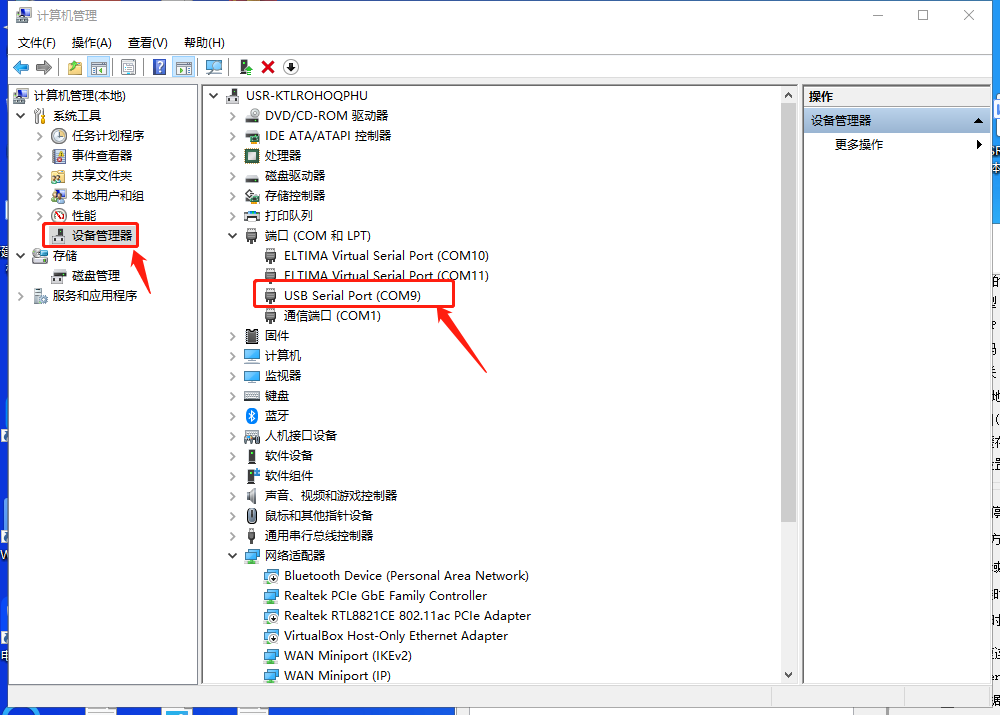

5、在設備管理器中查看端口信息，確定USR-TCP232-EVB評估板串口使用的串口號，如下圖所示電腦端口號為COM9。

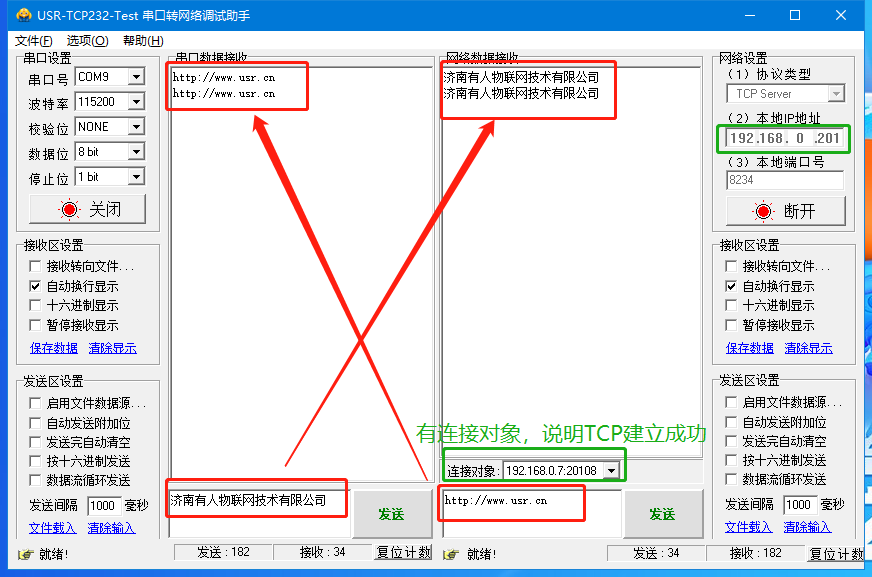

6、打開USR_TCP232_TEST軟件，將軟件串口設置中的串口號配置為COM9。由于設備默認協議類型為T(mén)CP client,所以電腦端需要設置為T(mén)CP server,IP和端口號為模塊的目標IP：192.168.0.201和目標端口號：8234。顯示連接對象，證明連接成功。

實際測試中T1和網絡調試助手無法建立TCP鏈接可以參考四章節附件2排查

7、此時從串口助手（com9）發送數據，網絡助手可以收到；從網絡助手發數據，串口助手也能收到。

數據互通，表明測試成功。

實際測試中串口端網絡端互發數據不通可以參考四章節附件3排查

附件1

T1設備直連電腦使用M0軟件找不到怎么辦？

答：

1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

4、檢查電腦設置的IP是否和T1設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING 304的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

附件2

T1和網絡端調試助手無法建立TCP鏈接怎么辦？

答：

1、T1做TCP server 電腦關閉防火墻，禁用其他網卡

2、T1做TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫T1設備本機IP地址，遠程端口號填寫T1設備本地端口號

附件3

串口端網絡端互發數據不通怎么辦？

答：

1、檢查串口線是否正常，要TX接RX,RX接TX

2、串口調試助手串口參數和T1串口參數設置一致

撰寫人：崔麗麗
