一、 資料下載：

1、USR-DR206-L 點對點協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/1300.html

2、USR-DR206-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1297.html

3、USR-DR206-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接：

1、 所需物品：

USR-DR206-L 產品4臺

12V端子供電的電源適配器4個（供電范圍8-24V）

USB-RS485串口線2條

筆記本電腦 1臺

2、 硬件連接：

將每個USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。

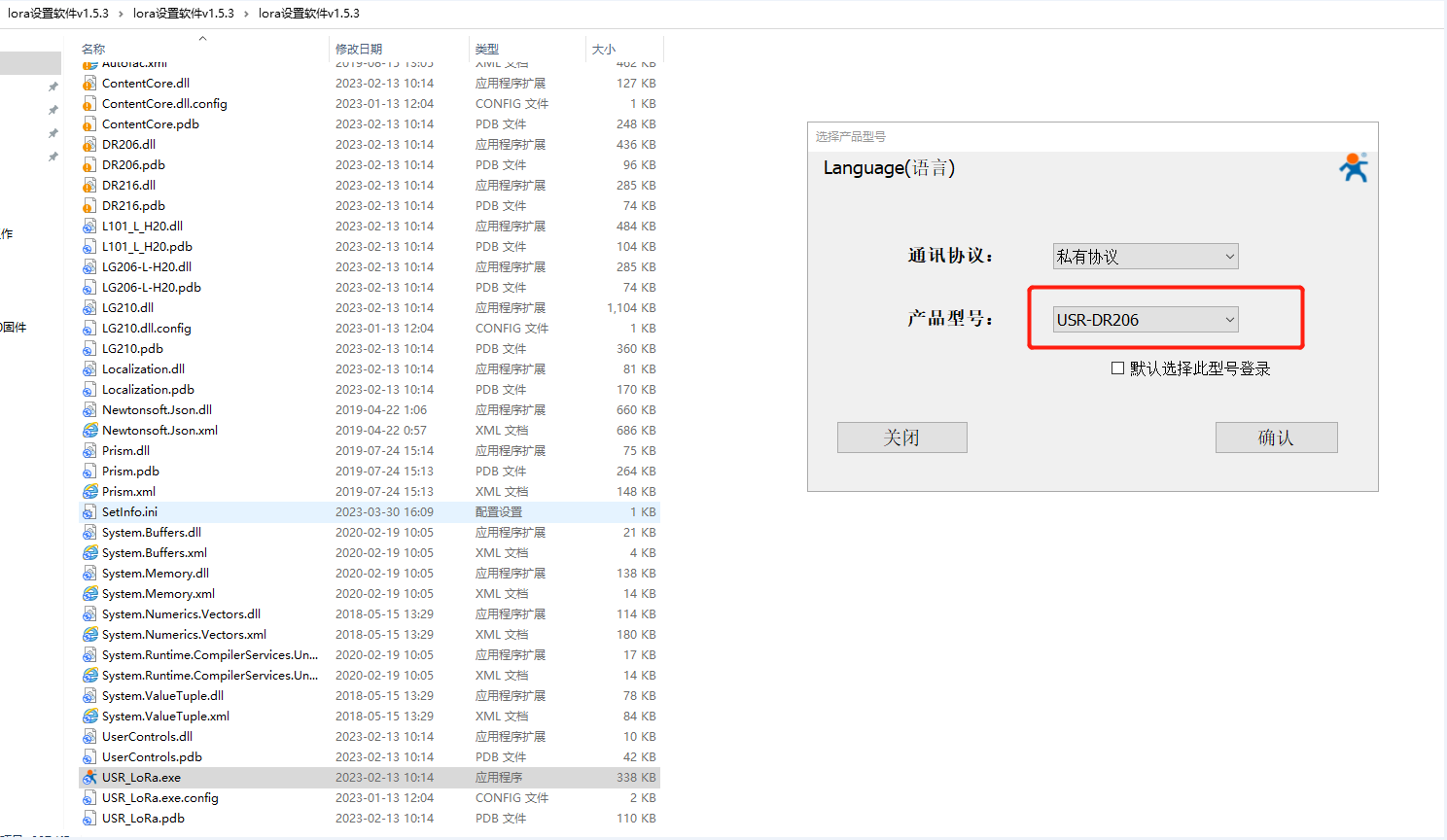

電腦打開USR-DR206-L設置軟件配置參數。

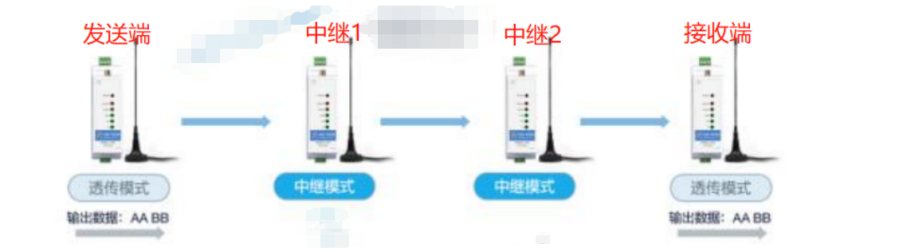

3、 連接框圖和參數表

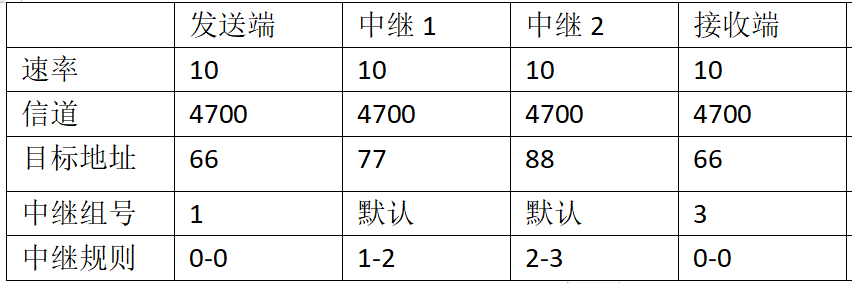

參數表

三、產品參數設置：

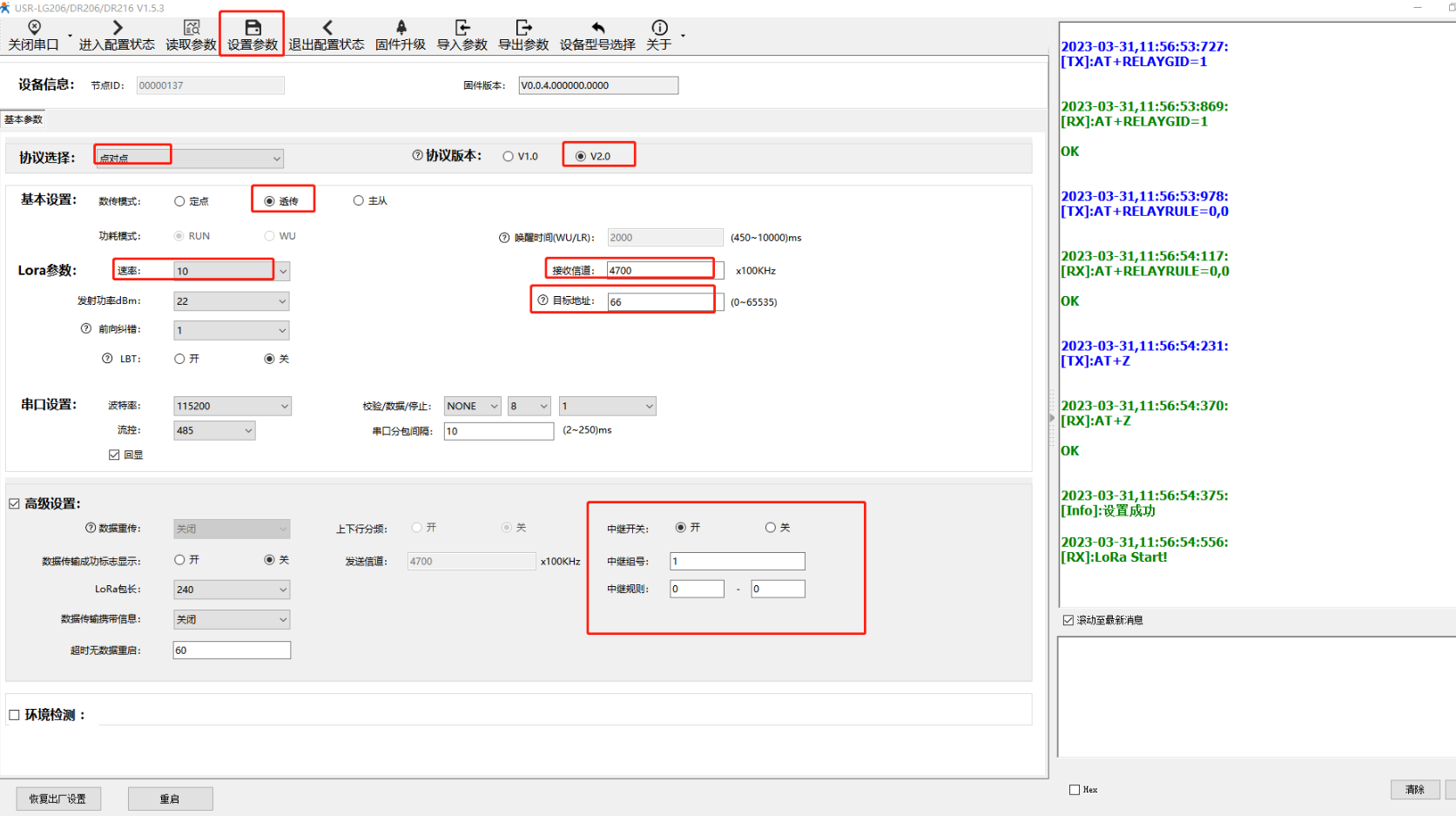

1、第一個USR-DR206-L參數設置（發送端）

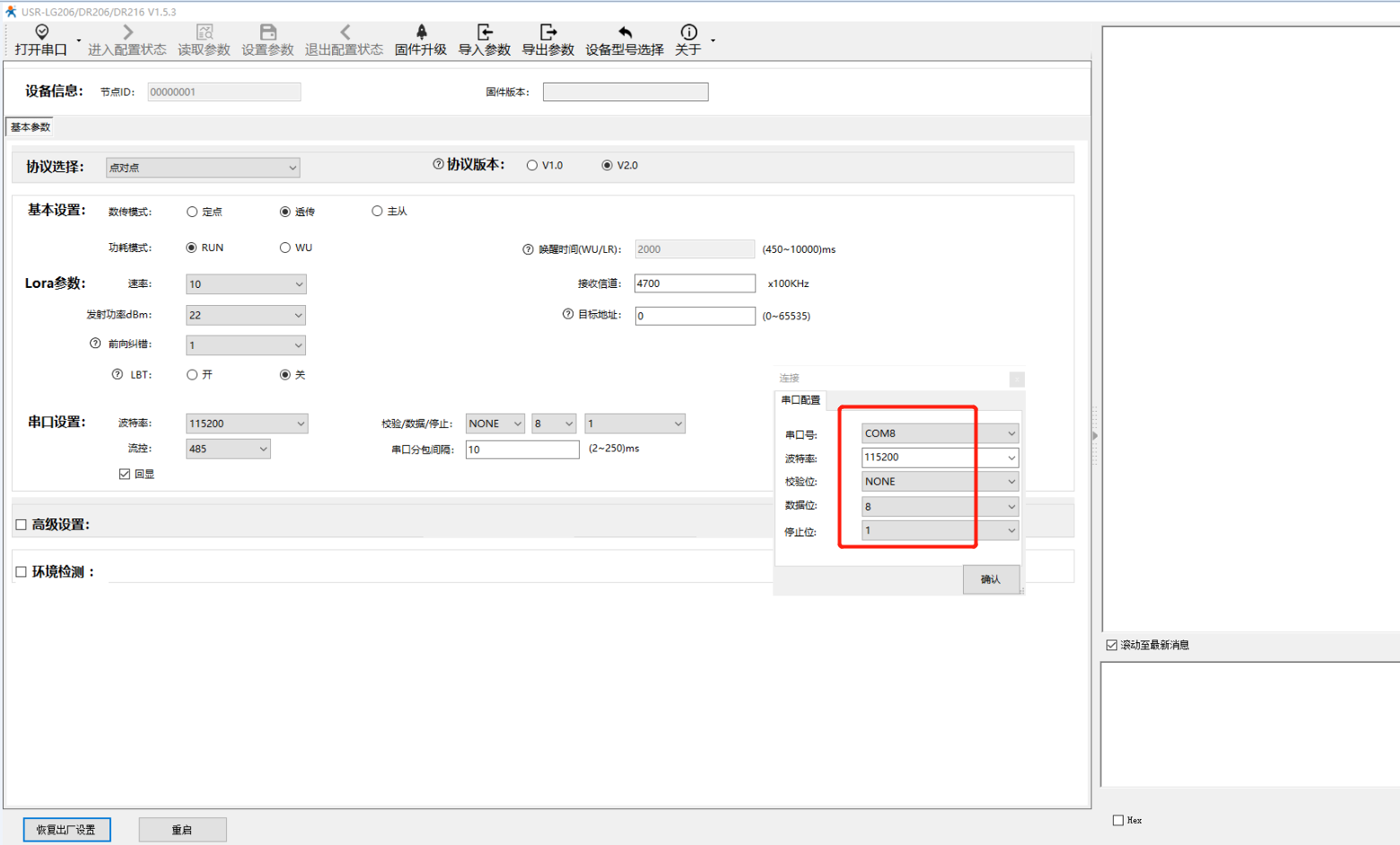

1）電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。（此處為com8）
然后選擇DR206的默認參數：115200；N；8；1

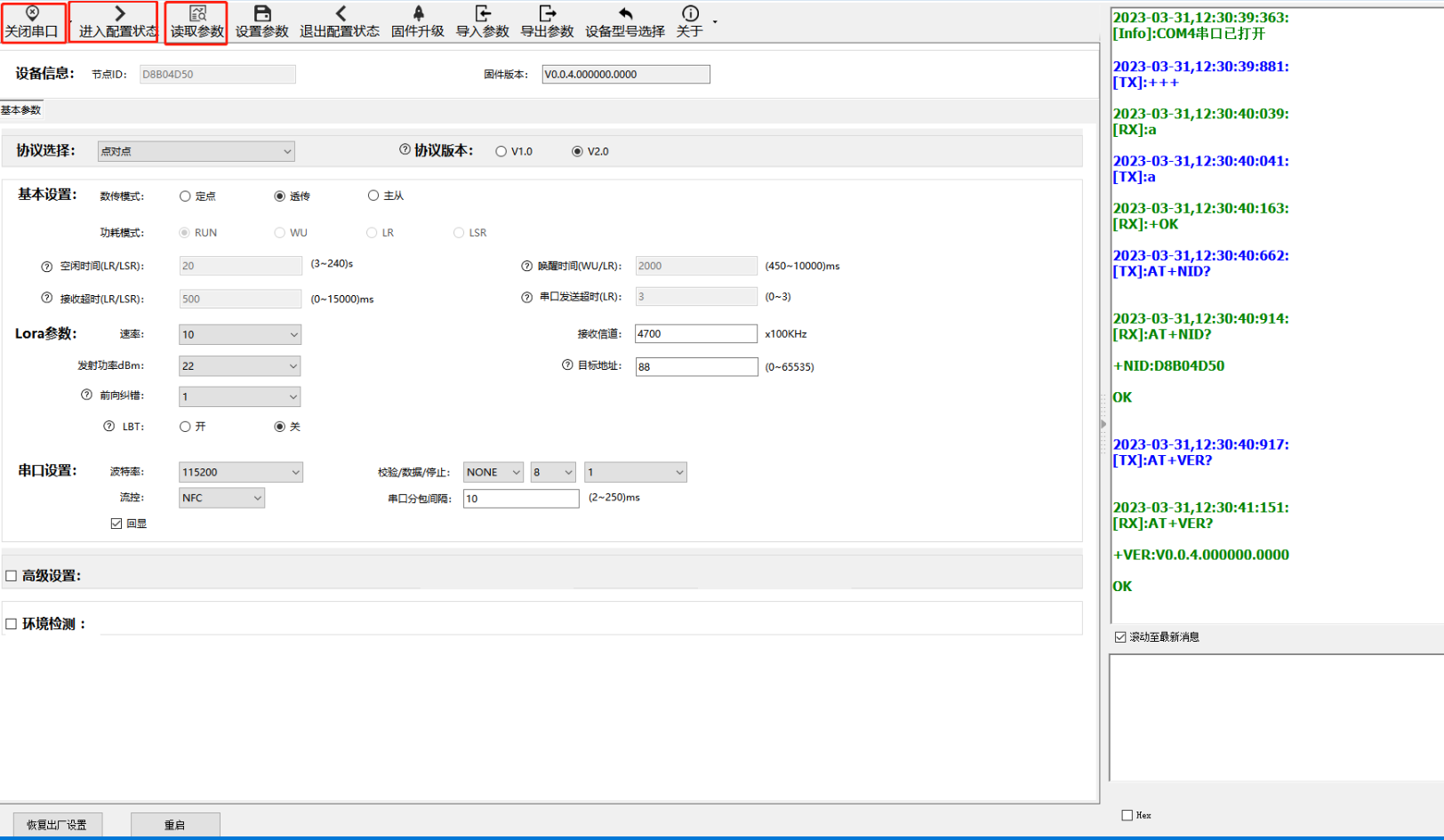

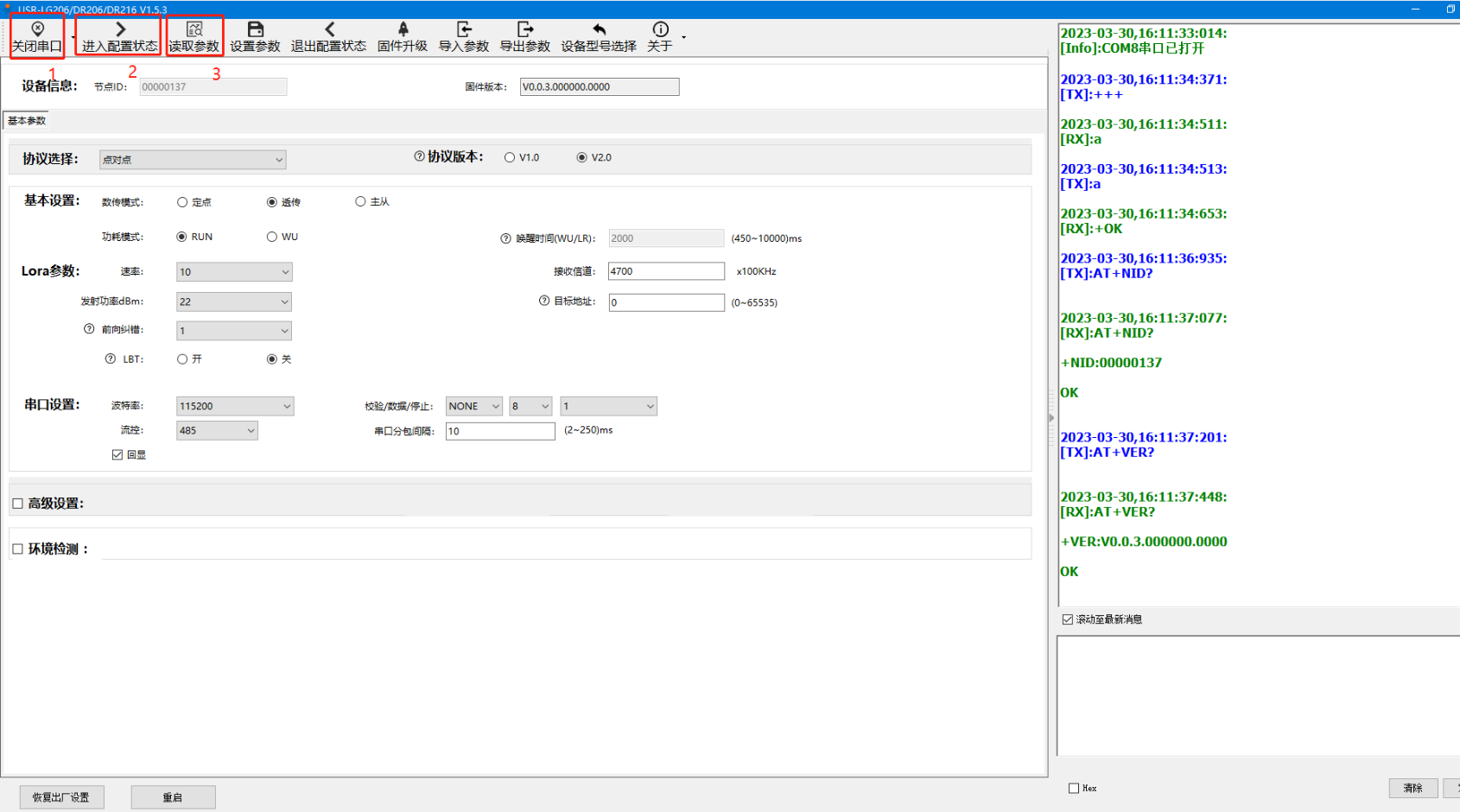

2）按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

3）按照“參數表”設置一下“發送端”的參數

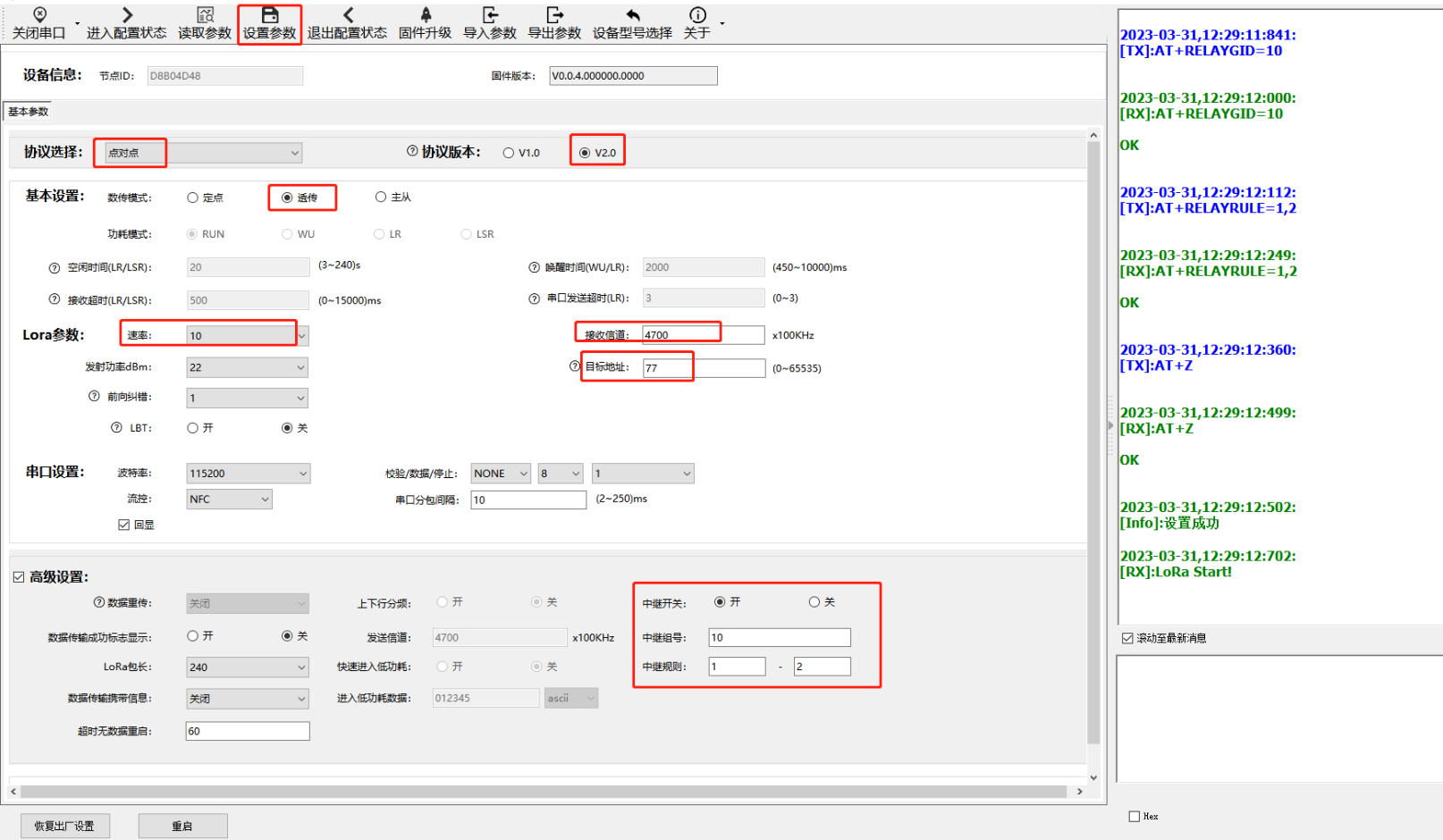

2、第二個USR-DR206-L參數設置（中繼1）

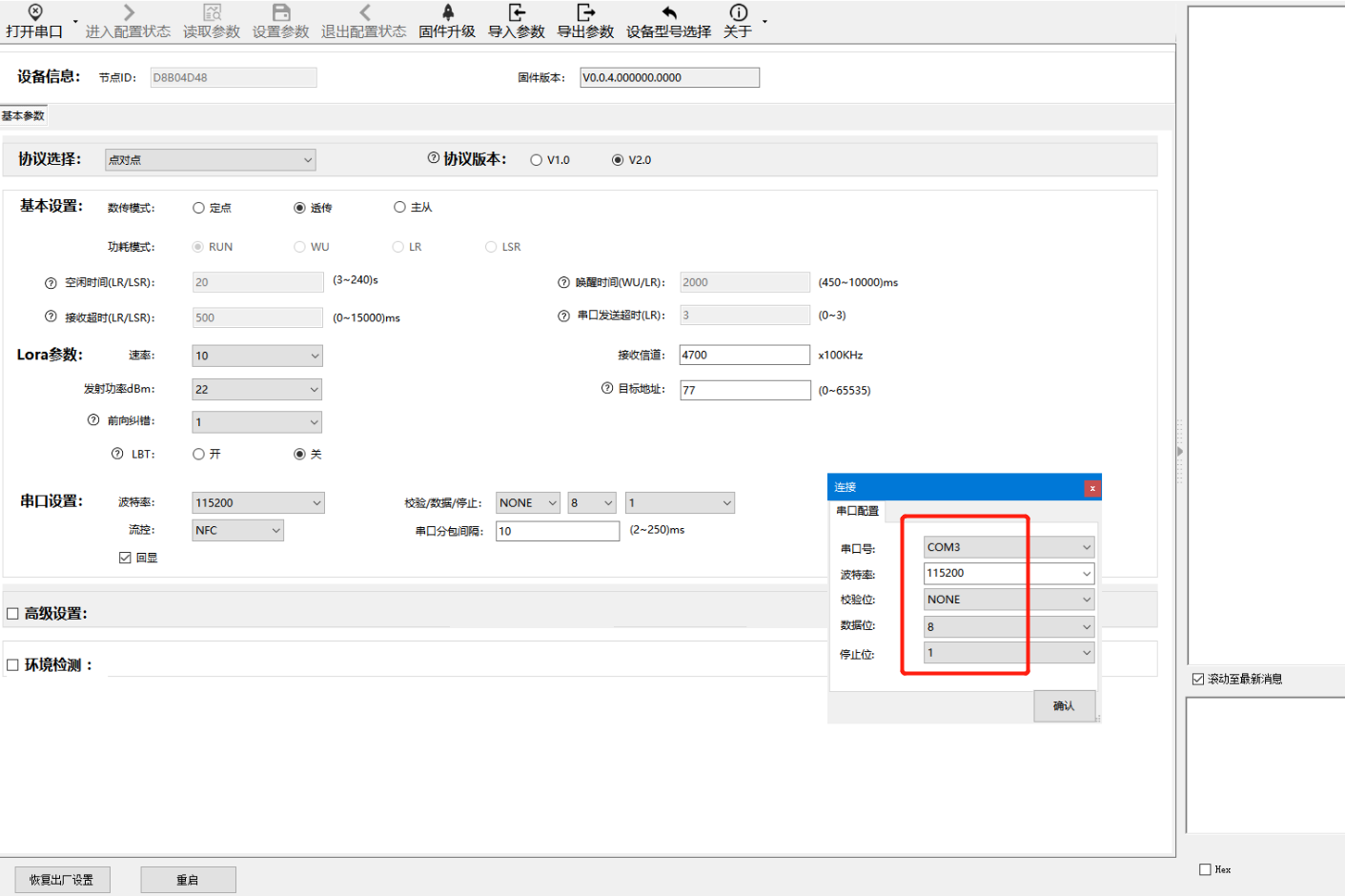

1）電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。（此處為com3）

然后選擇DR206的默認參數：115200；N；8；1

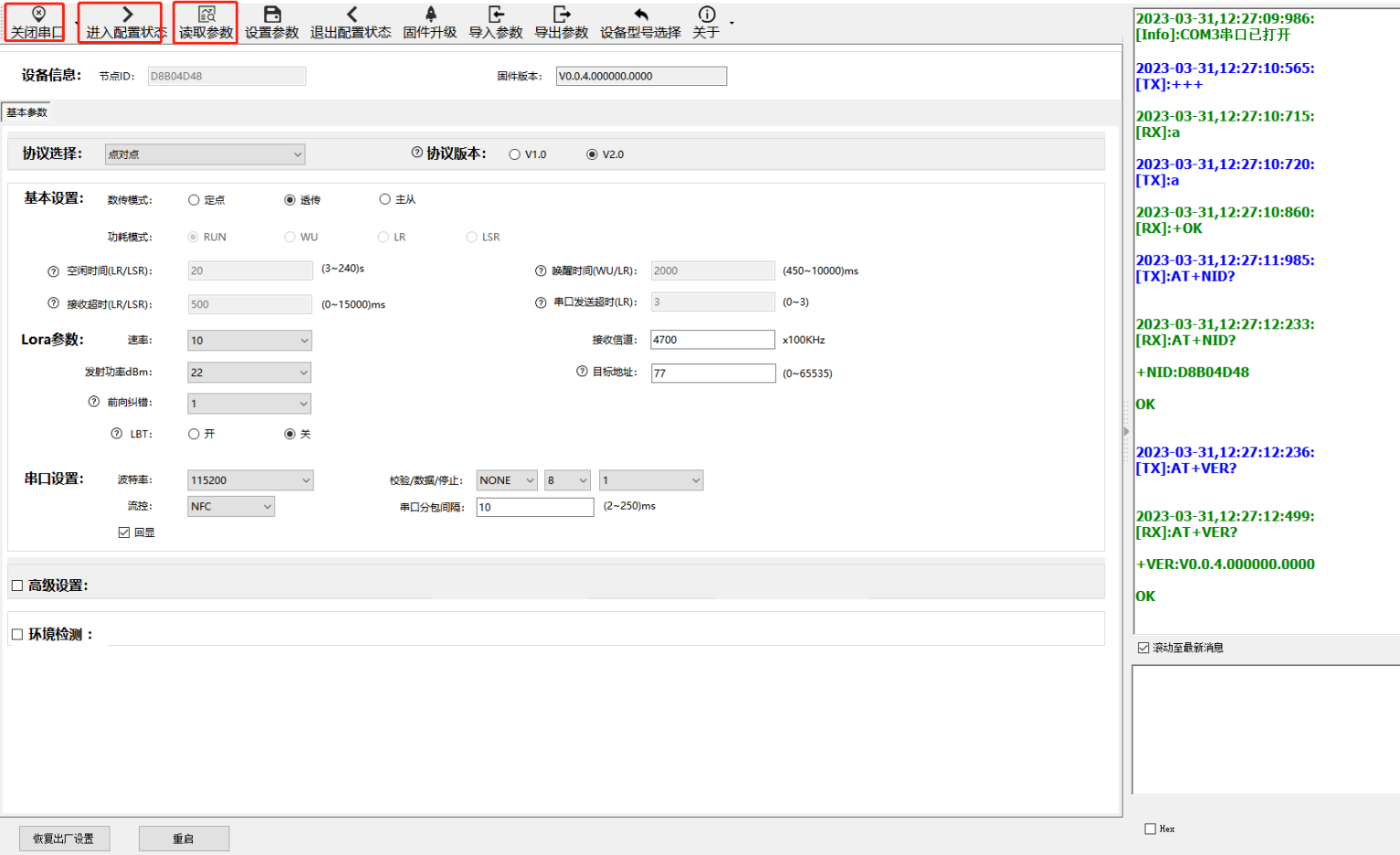

2）按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

3）按照“參數表”里設置一下“中繼1”的參數

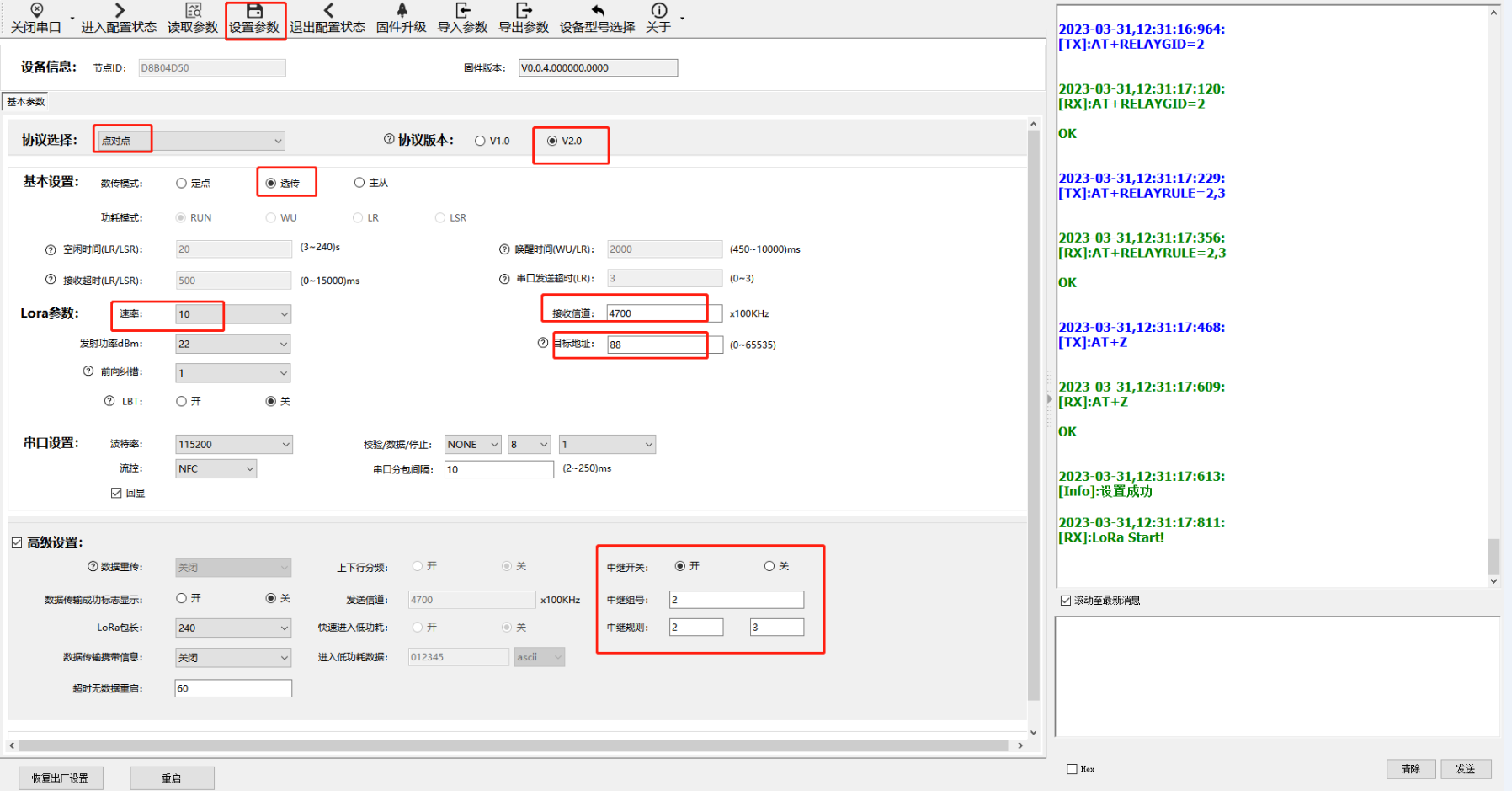

3、第三個USR-DR206-L參數設置（中繼2）

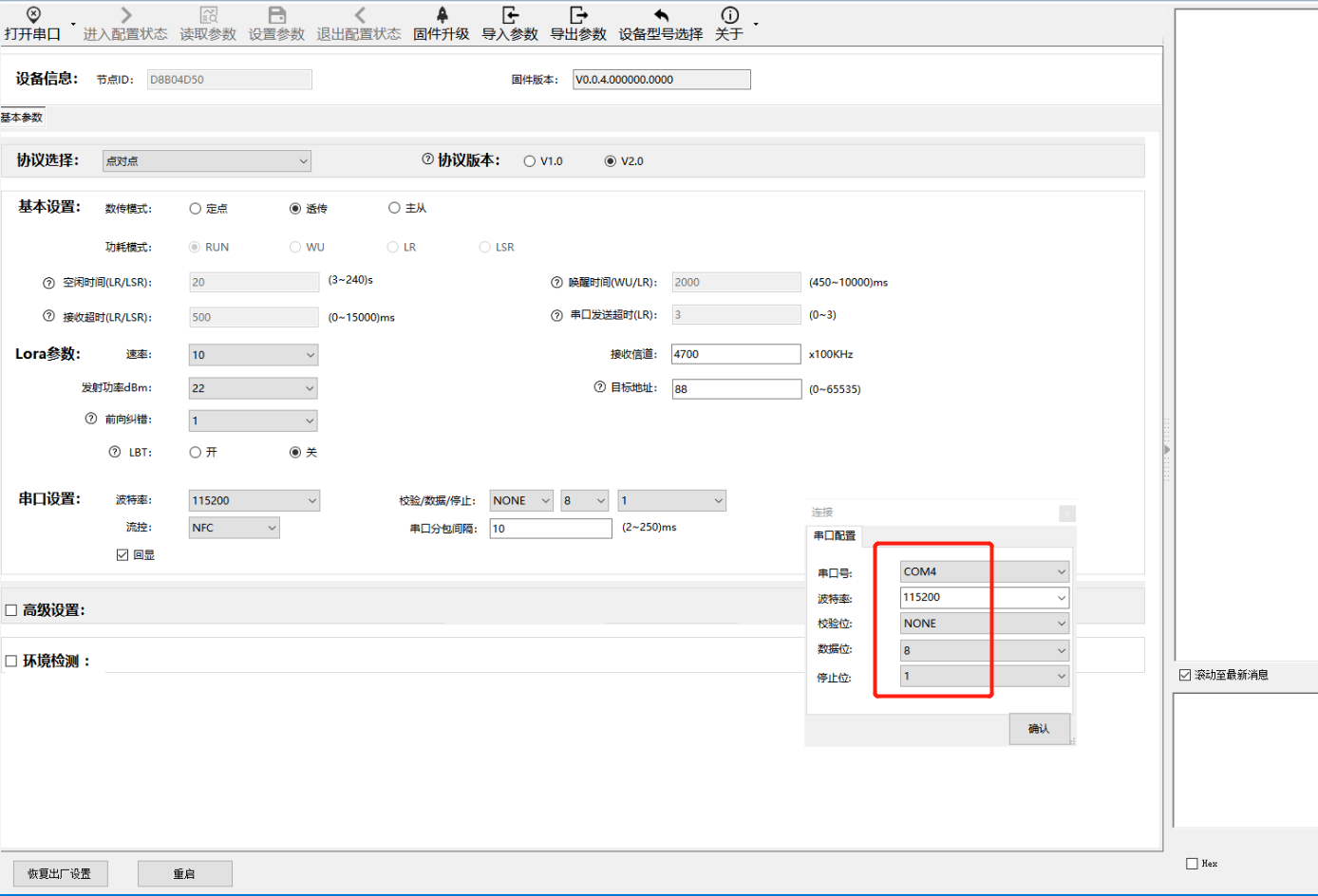

1）電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。（此處為com4）

然后選擇DR206的默認參數：115200；N；8；1

2）按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

3）按照“參數表”里設置一下“中繼2”的參數

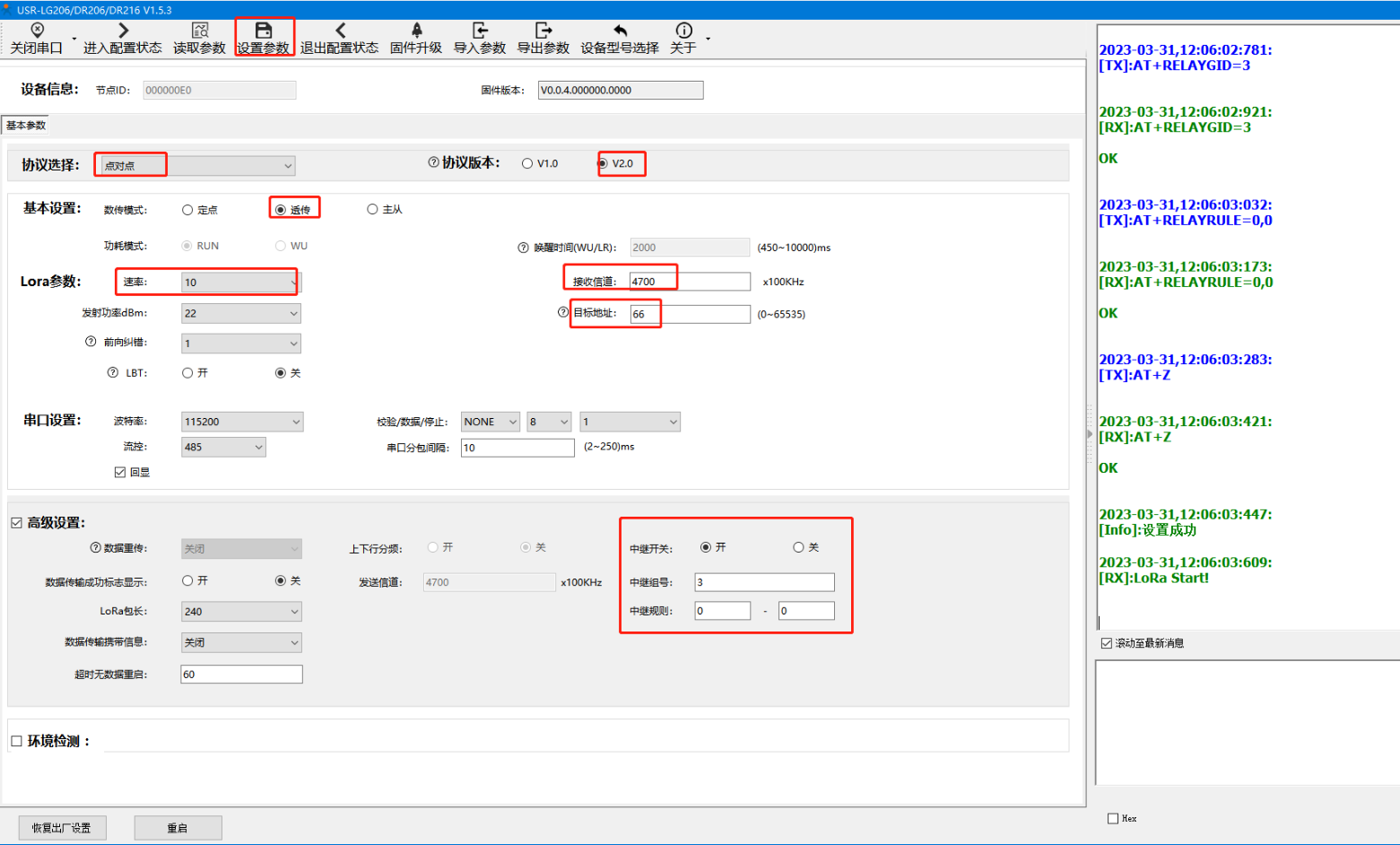

4、第四個USR-DR206-L參數設置（接收端）

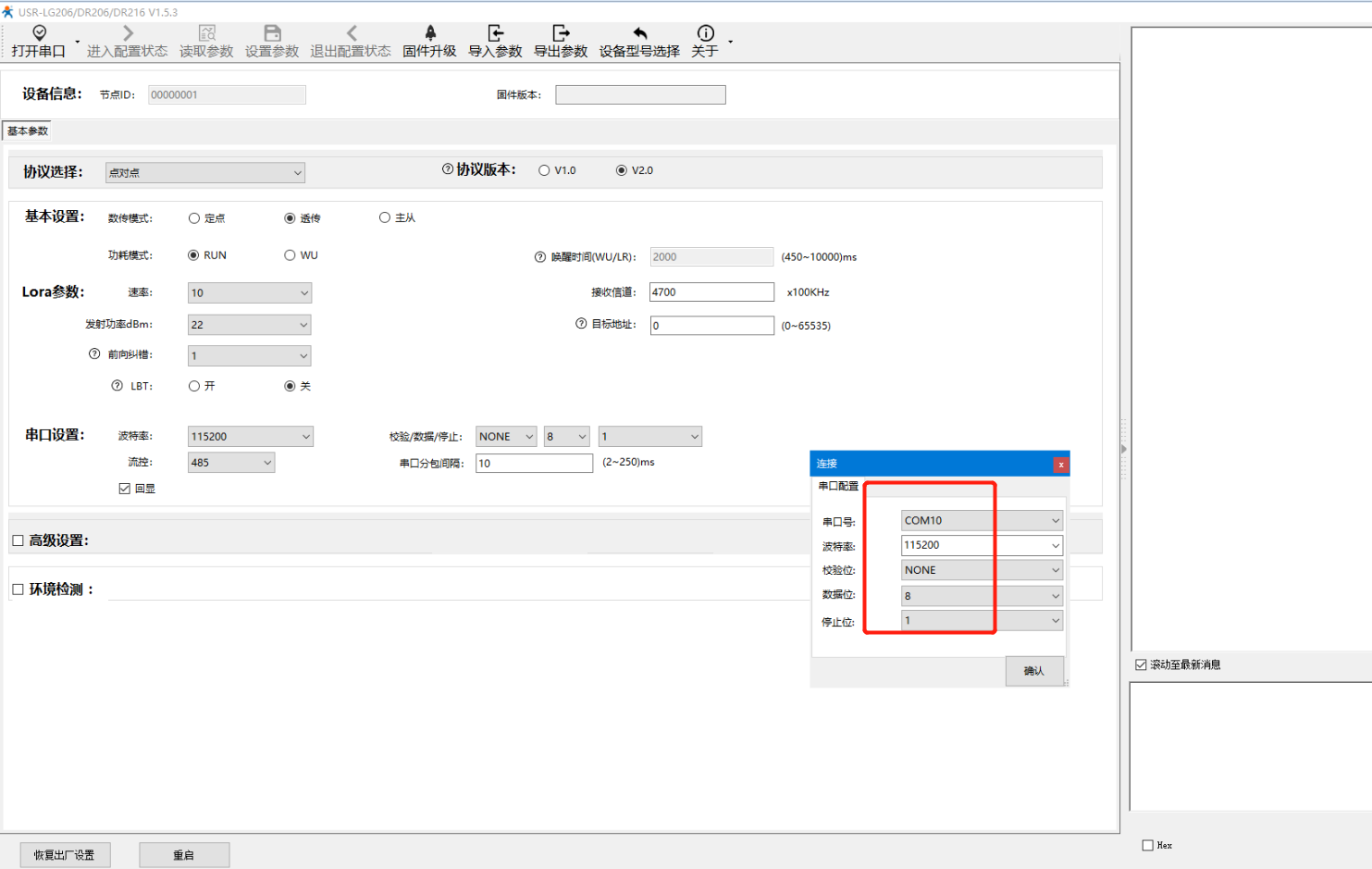

1）電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。（此處為com10）

然后選擇DR206的默認參數：115200；N；8；1

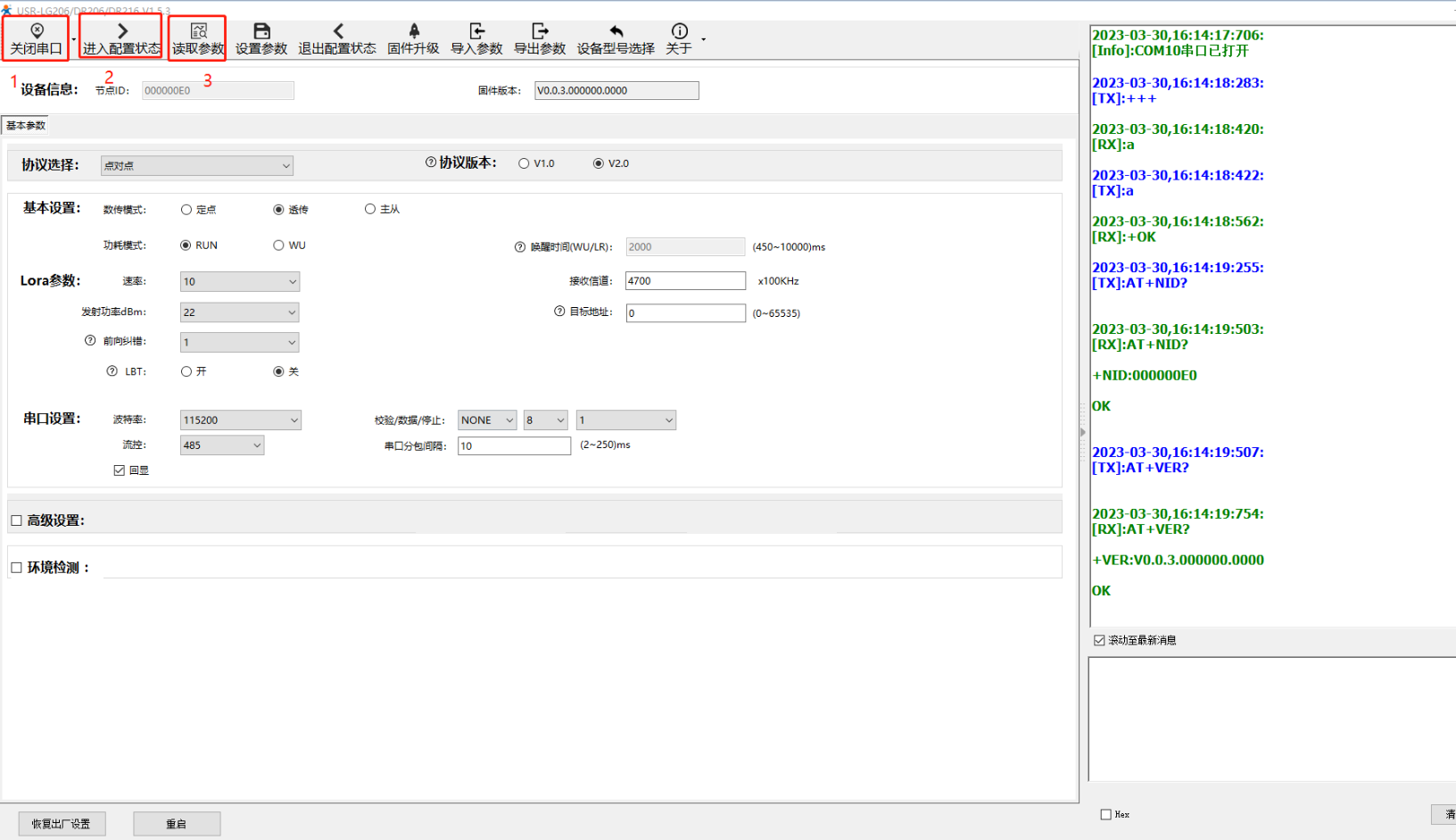

2）按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

3）按照“參數表”里設置一下“接收端”的參數

四、功能調試：

1、兩個USR-DR206-L之間功能調試

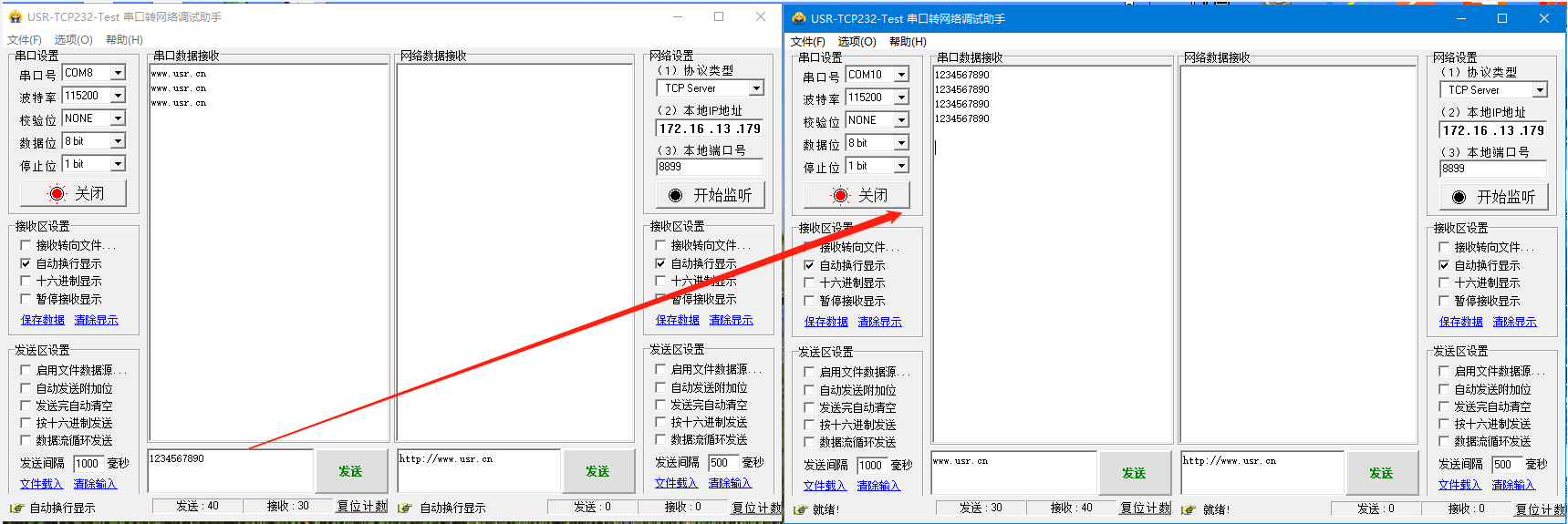

打開2個串口調試助手，分別打開發送端的com8 115200 N 8 1） 和接收端的com10（115200 N 8 1）,互相發送數據。

2、數據測試

五、測試結論：

1、產品功能邏輯

需要進行中繼組網的模式開啟中繼功能之后，當接收方模組收到 LORA 數據之后，對數據協議字節進行判斷，如果接收數據中攜帶的組號、地址與自身一致，則接收方模組會直接輸出至串口，不進行轉發；若不一致，接收方模組會對比數據中的中繼組號與中繼規則數值是否符合中繼轉發規則，若符合則進行數據中繼轉發，不符合則丟棄數據。

2.調試結論

DR206發送端（com8）----DR206中繼1----DR206中繼2----DR206接收端（com10）
從DR206（發送端）發數據，因接收數據中攜帶的組號、地址與中繼1和中繼2的不一致，所以會通過DR206（中繼1）和DR206（中繼2）進行數據中繼轉發，最終因接收端模組接收的數據中攜帶的組號、地址與自身一致，則接收端DR206會直接輸出到串口，不進行轉發。
六、自助排障

1）傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近
存在過多直線通信障礙時，會衰減通信距離
大霧或雨天會影響信號傳輸，會導致通信丟包率高
靠近地面測試，效果不好，一般需高于地面 2 米
速率設置過高，擴頻因子與帶寬會高，距離越近
天線與模塊匹配程度較差或天線增益不好導致通信距離近
2）模組使用損壞
使用之前一定要確認供電電源是否符合推薦供電電源，如超過最大值有可能會燒壞模組
安裝使用中，注意模組的防靜電，防止對某些高頻器件損傷
電源穩定性，盡量減少波動，如波動很大，有可能會造成器件損壞
非必要不在過低溫度空間內使用，另外注意水露、腐蝕性氣體造成的短路
3）數據傳輸速度慢
使用速率過低，速率越低傳輸速度越慢，傳輸距離越遠；相反，速率越高，傳輸速度越快，傳輸距離相對較近。
使用串口波特率較低，數據傳輸慢
4）數據傳輸有干擾
附近有相同頻段的其他設備，變換信道或者遠離干擾
天線饋線、延長線質量差導致信號傳輸有誤碼
底板上面產生較大噪聲干擾數據接收 電源設置不合理，不符合規定，造成亂碼

撰寫人：史瑋
