一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

外網路由器 1臺

12V電源適配器 1個

筆記本電腦 1臺

2、硬件連接

給USR-M100網線接入路由器，給USR-M100接入12V電源，開關量設備接入到DI接口上。

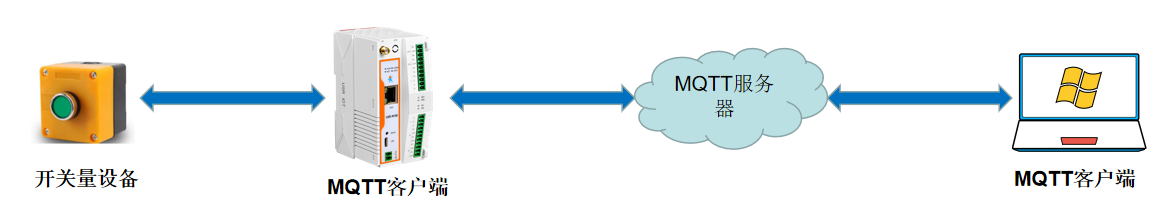

附圖 ：

三、設置步驟

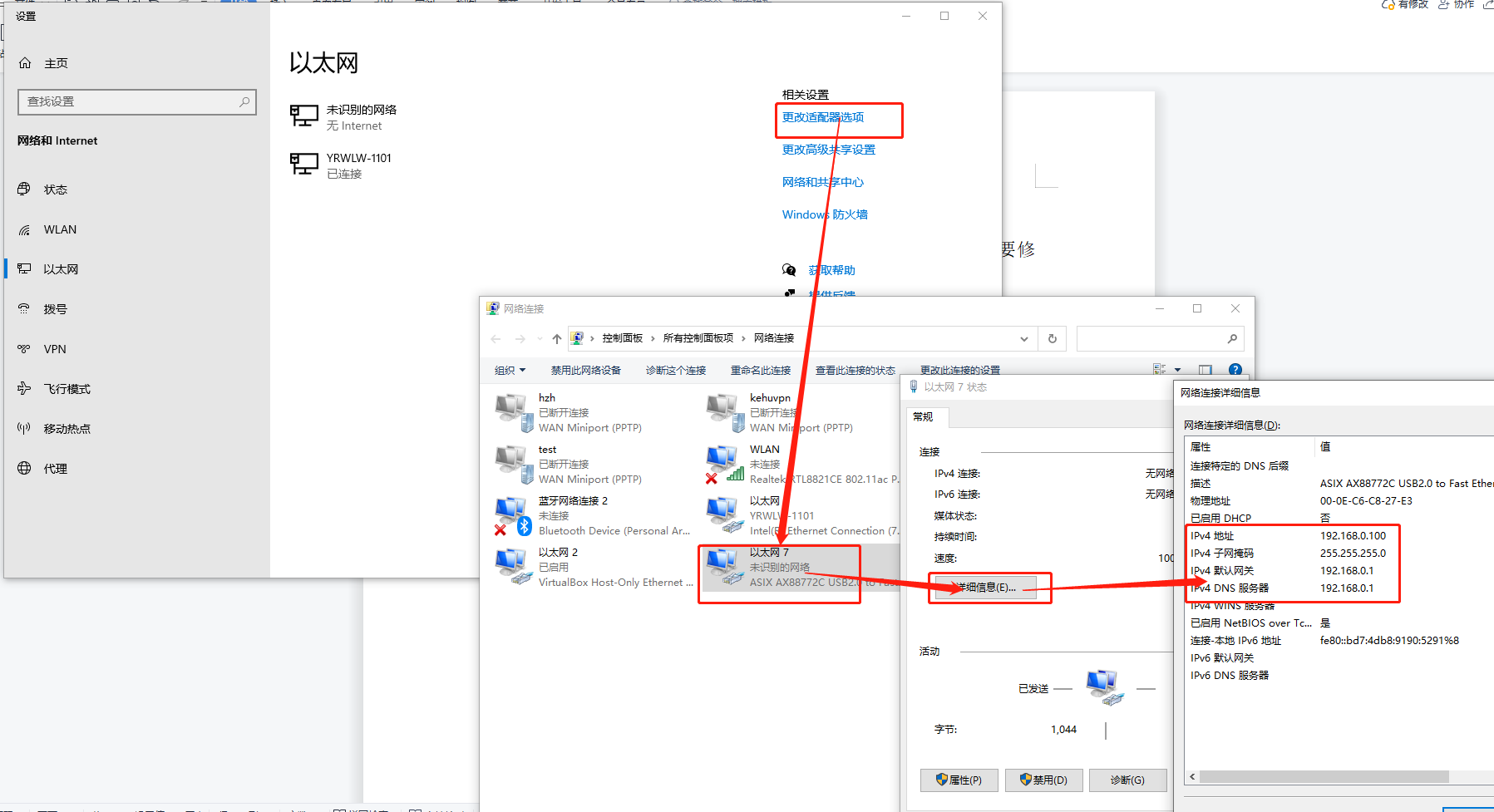

1、USR-M100設備直連電腦，設備默認192.168.0.7，電腦IP地址也要修改為同網段IP，網關與DNS設置為192.168.1.1

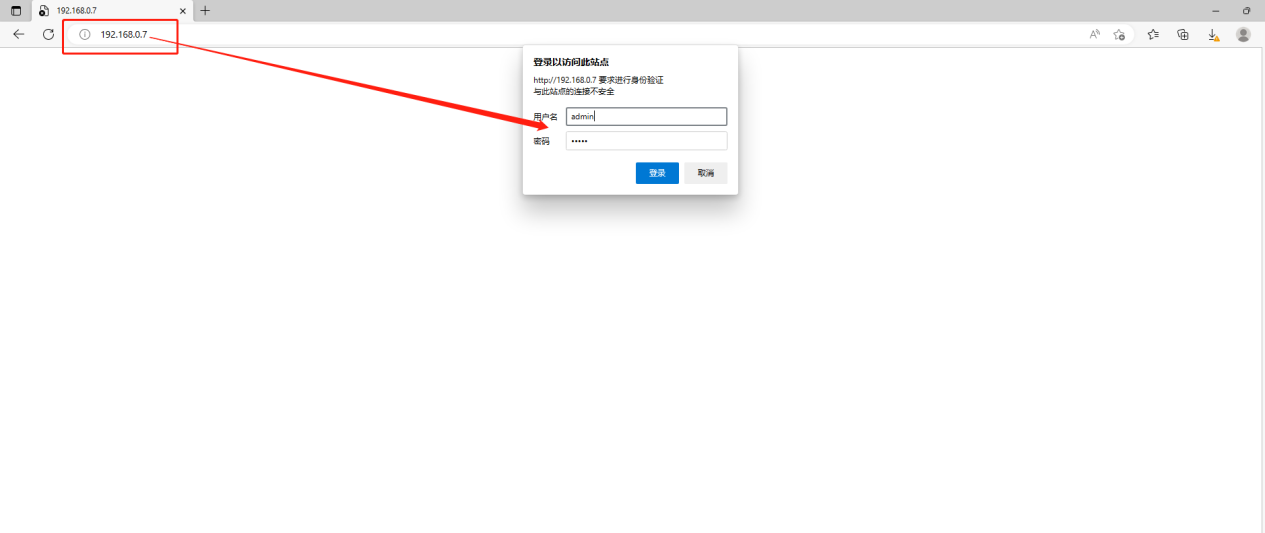

2、在電腦瀏覽器中輸入設備默認IP：192.168.0.7，即可打開設備內置網頁修改參數，默認用戶名密碼均為admin

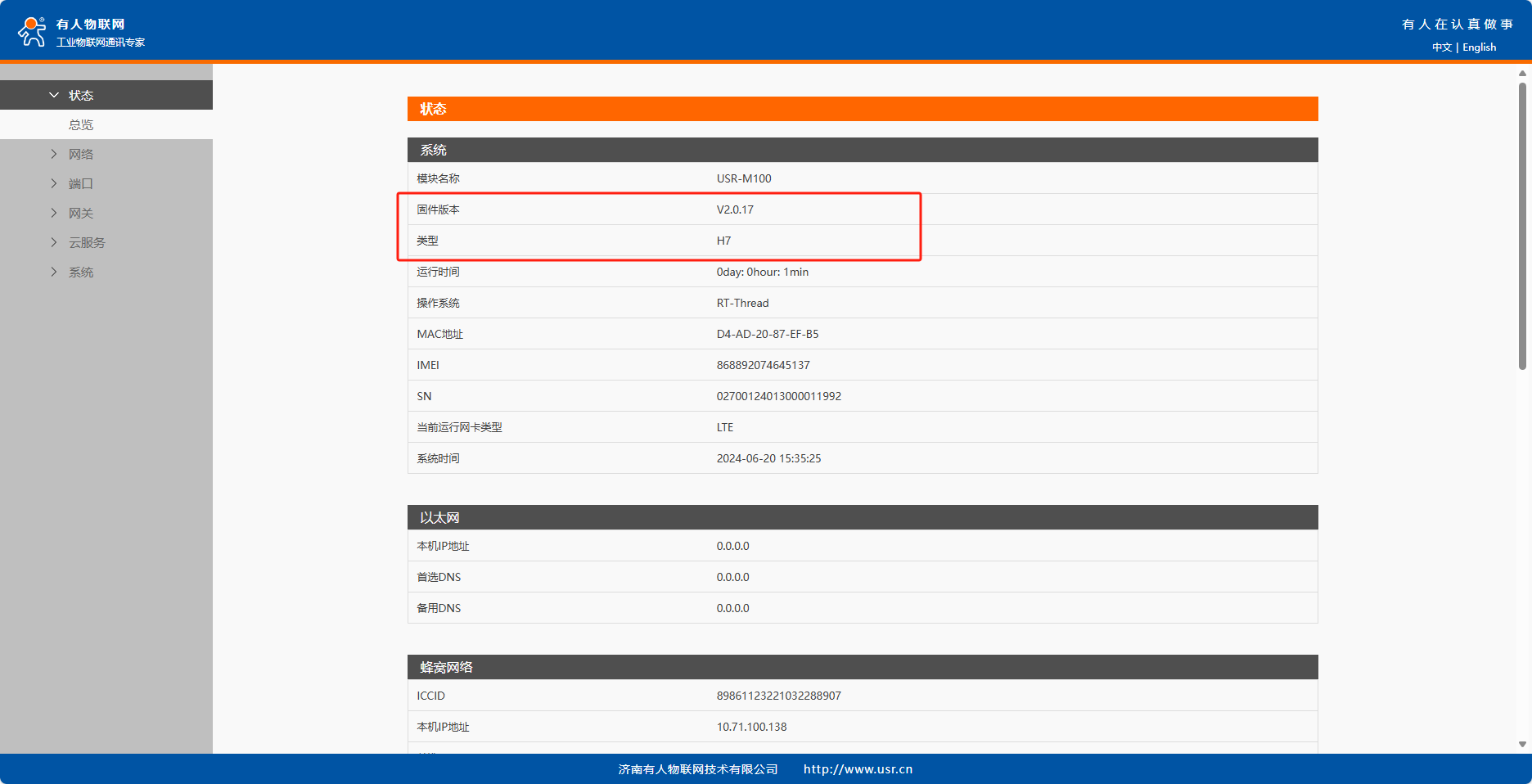

3、進入到USR-M100內置網頁

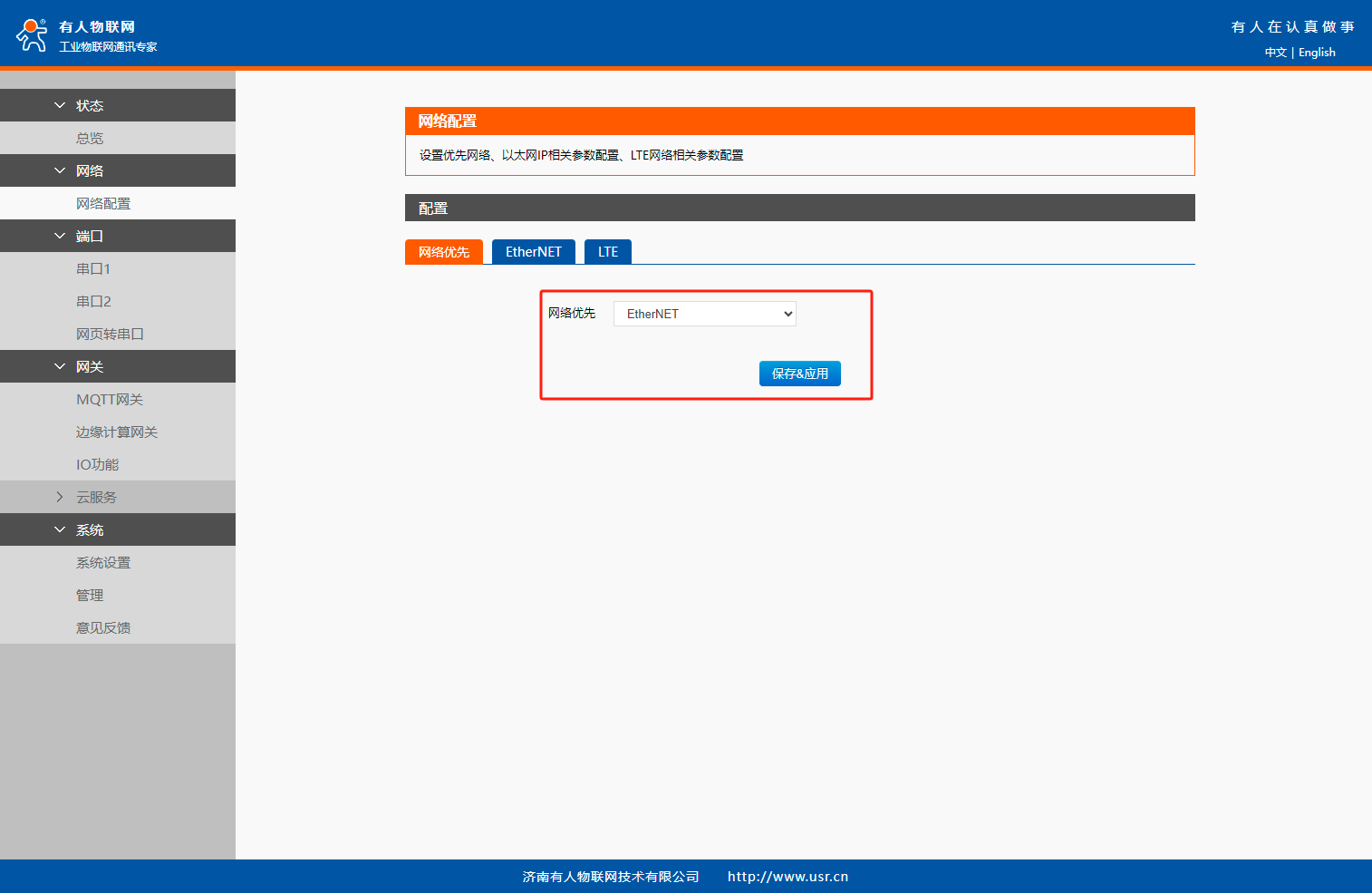

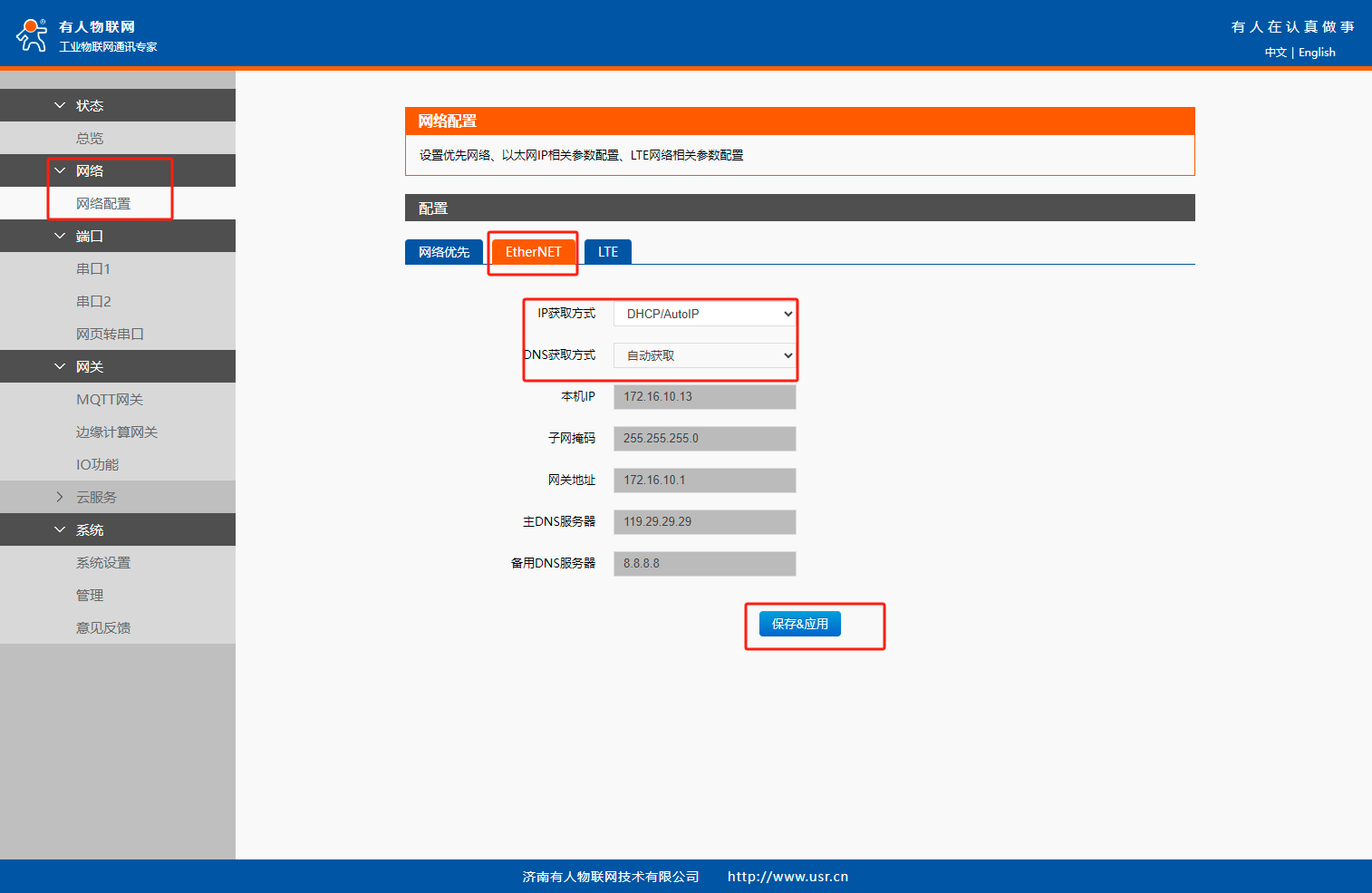

4、設置網絡連接方式，網絡優先設置為以太網優先，IP類型設置為DHCP，保存應用，繼續配置。

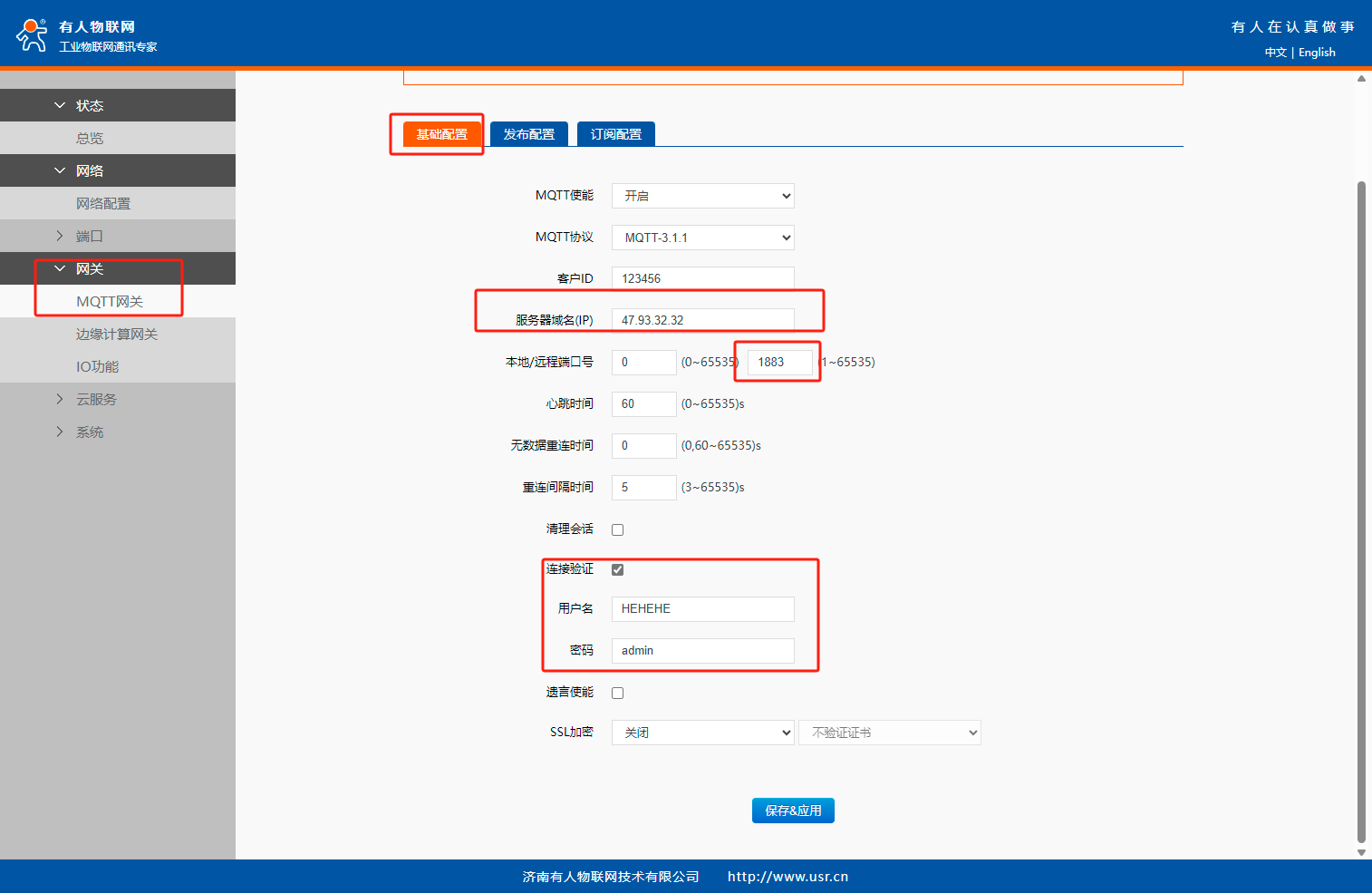

5、MQTT網關參數設置，開啟MQTT使能，客戶ID自定義，填入MQTT服務器信息（此為測試服務器，正式使用時，不可以使用此服務器），連接驗證用戶名密碼自定義。保存應用，繼續配置。

6、邊緣計算網關參數設置

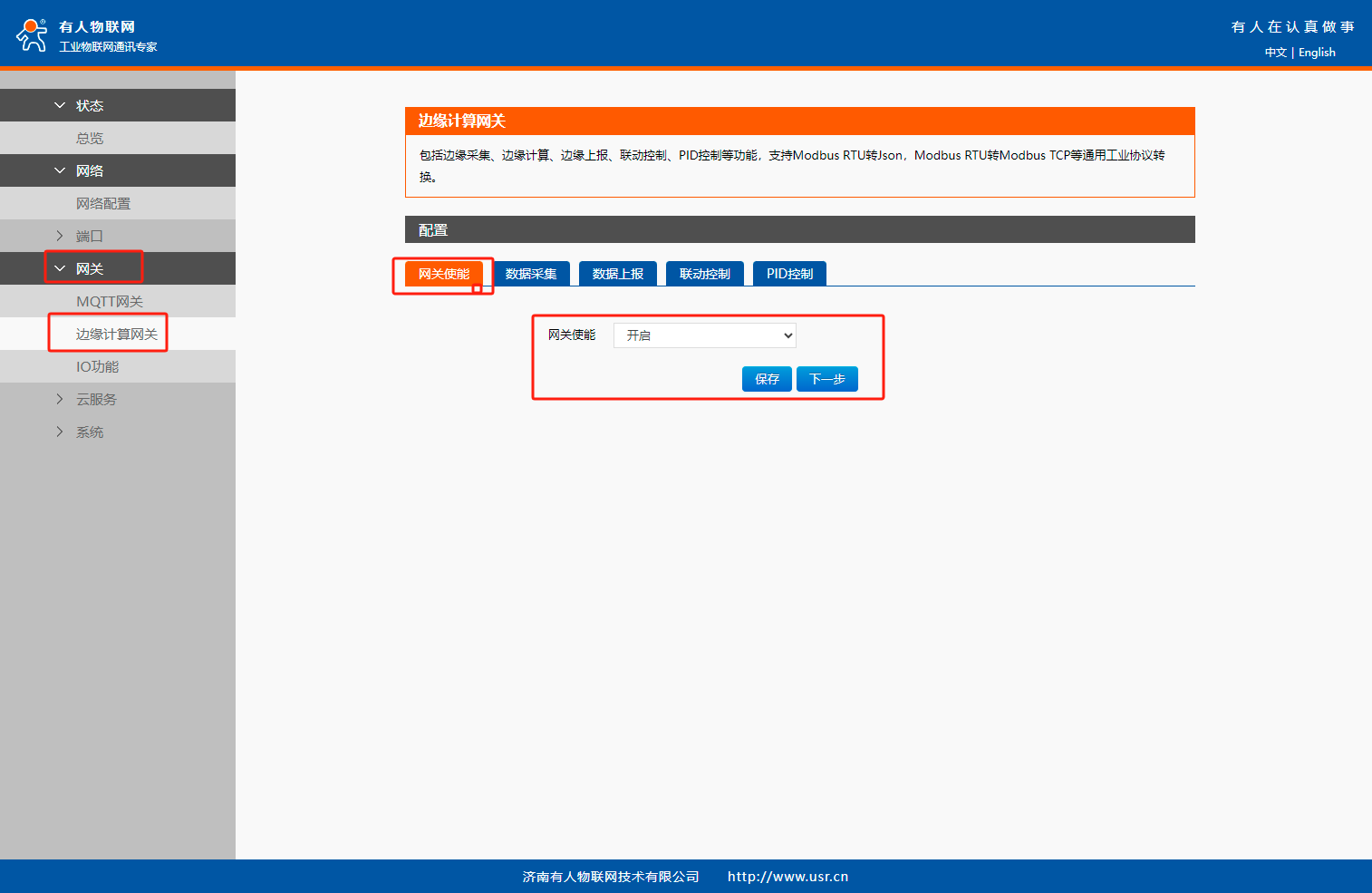

開啟邊緣計算網關使能。

數據采集中填入U(xiǎn)SR-M100自身的內置IO從機和點位保存，下一步。

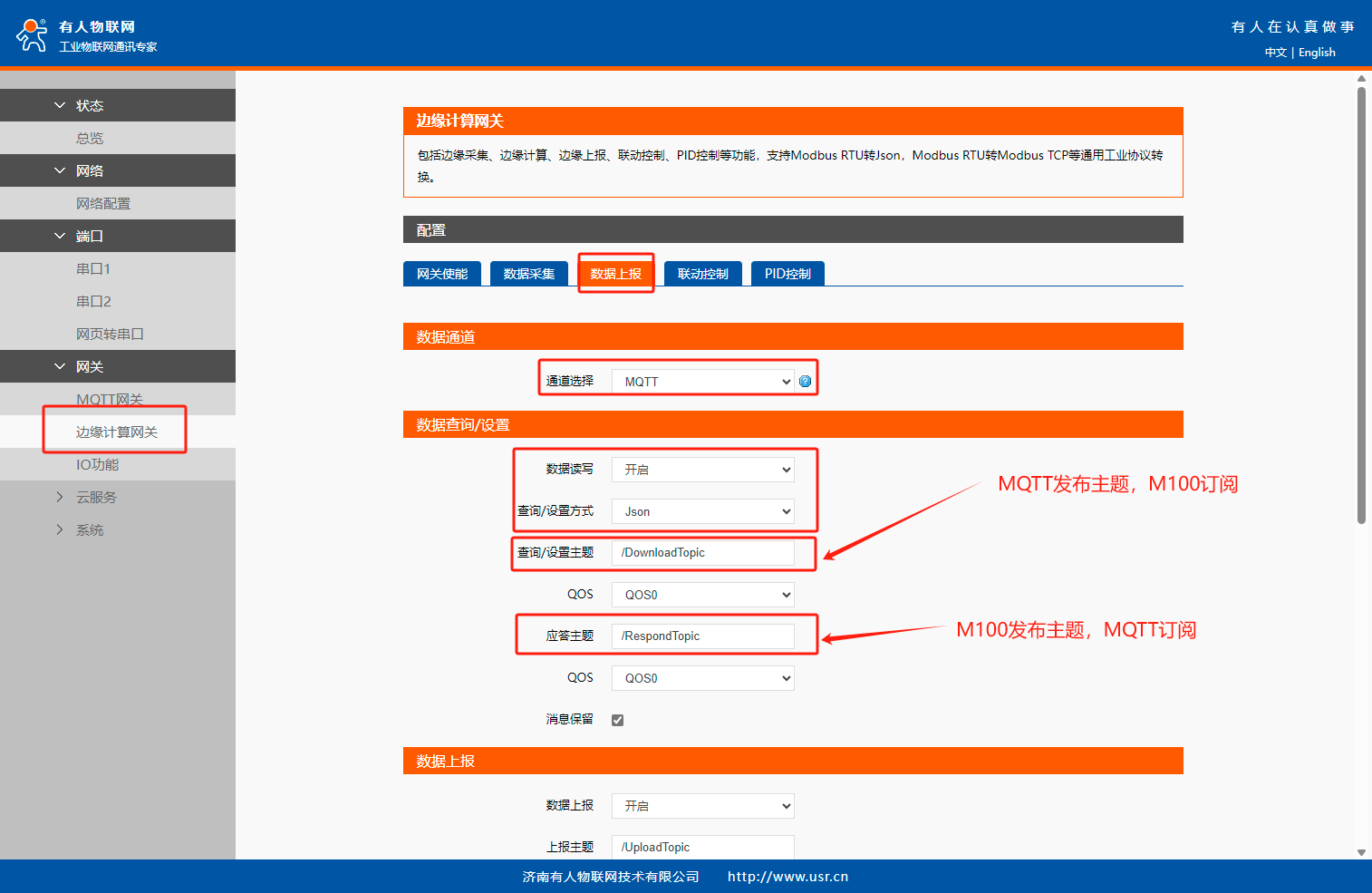

數據上報通道選擇MQTT，數據查詢設置中開啟讀寫功能，設置發布主題和訂閱主題

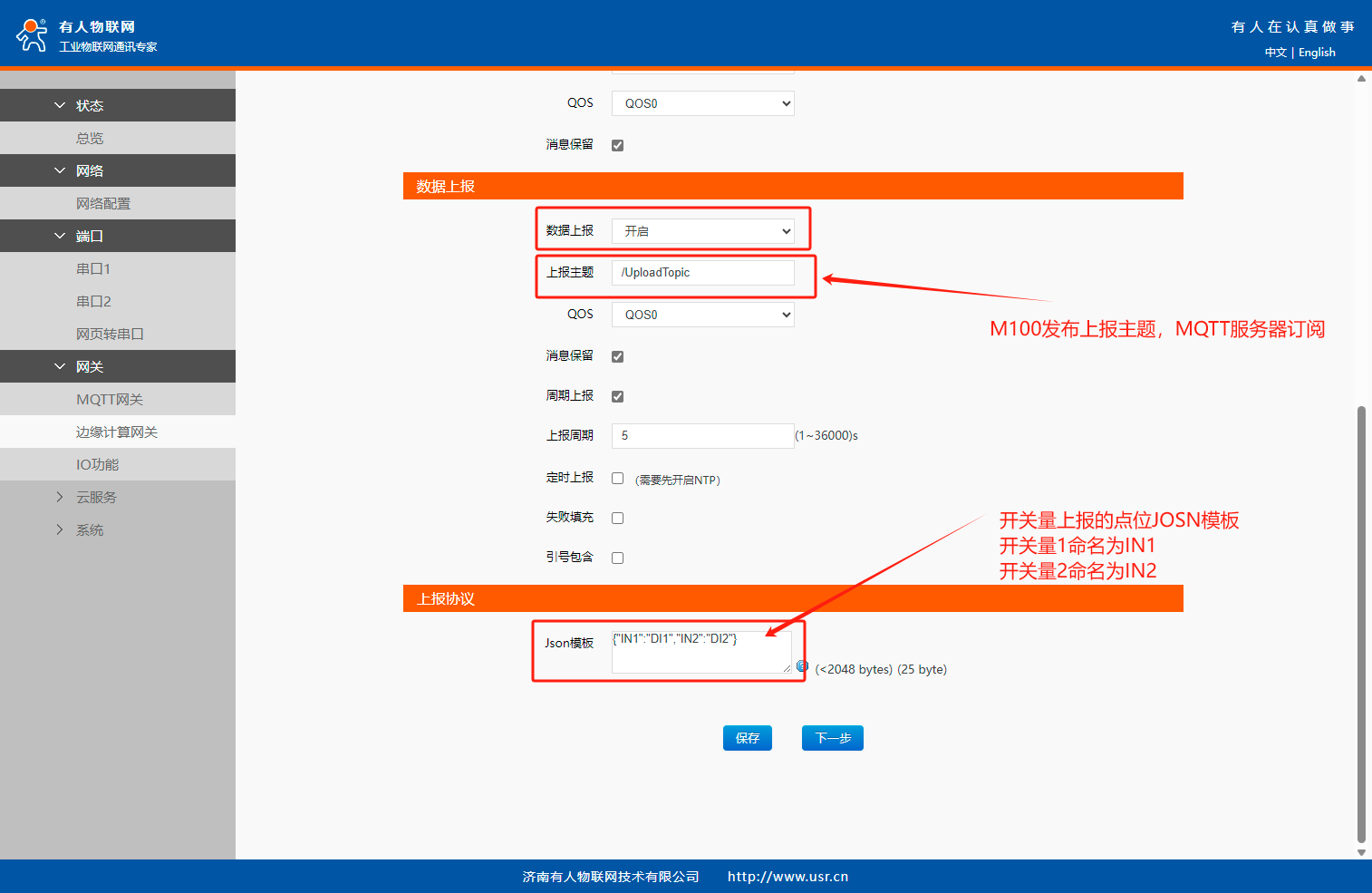

數據上報中開啟數據上報功能，設置上報主題，JOSN模板中定義要上報的開關量信息

設備參數至此設置完畢，保存參數，重啟設備生效參數。

7、MQTTX參數設置

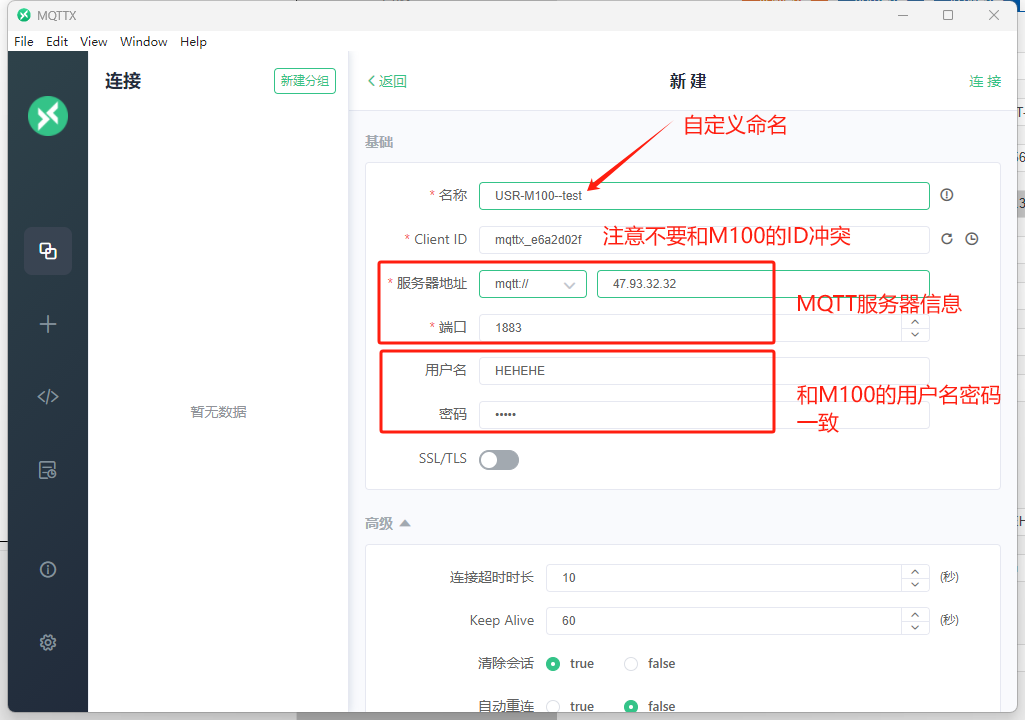

打開MQTTX軟件，新建一個連接，自定義連接名名稱，可以使用軟件生成的Client ID,注意不要和MQTT沖突即可，填入MQTT服務器信息，填入用戶名密碼。，點擊右上角連接。

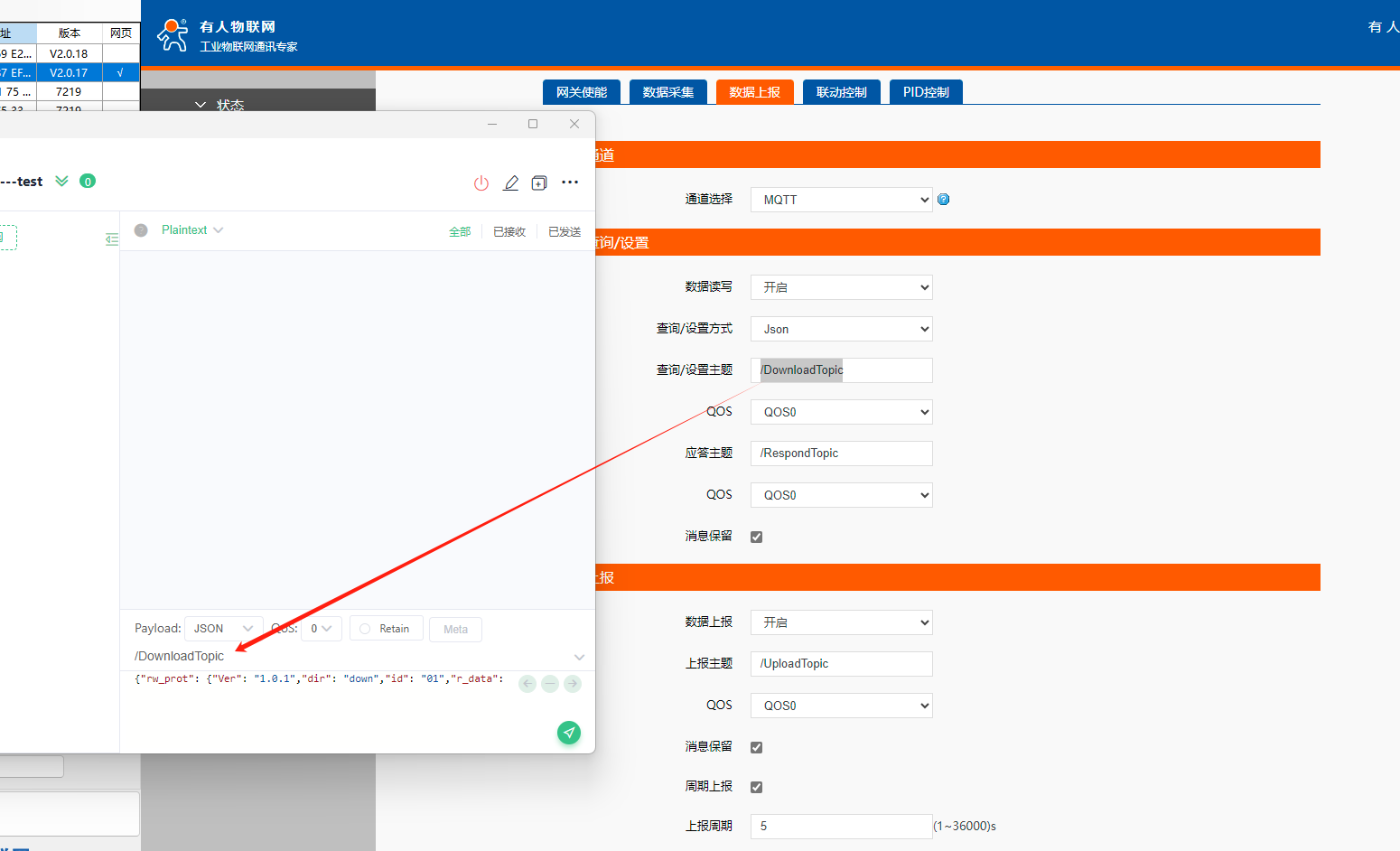

MQTTX下發控制DO動作吸合，注意主題

DO控制下發json格式數據：

{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "01","r_data": [{"name": "DO1"}],"w_data": [{"name": "DO1","value": "1"}]}}

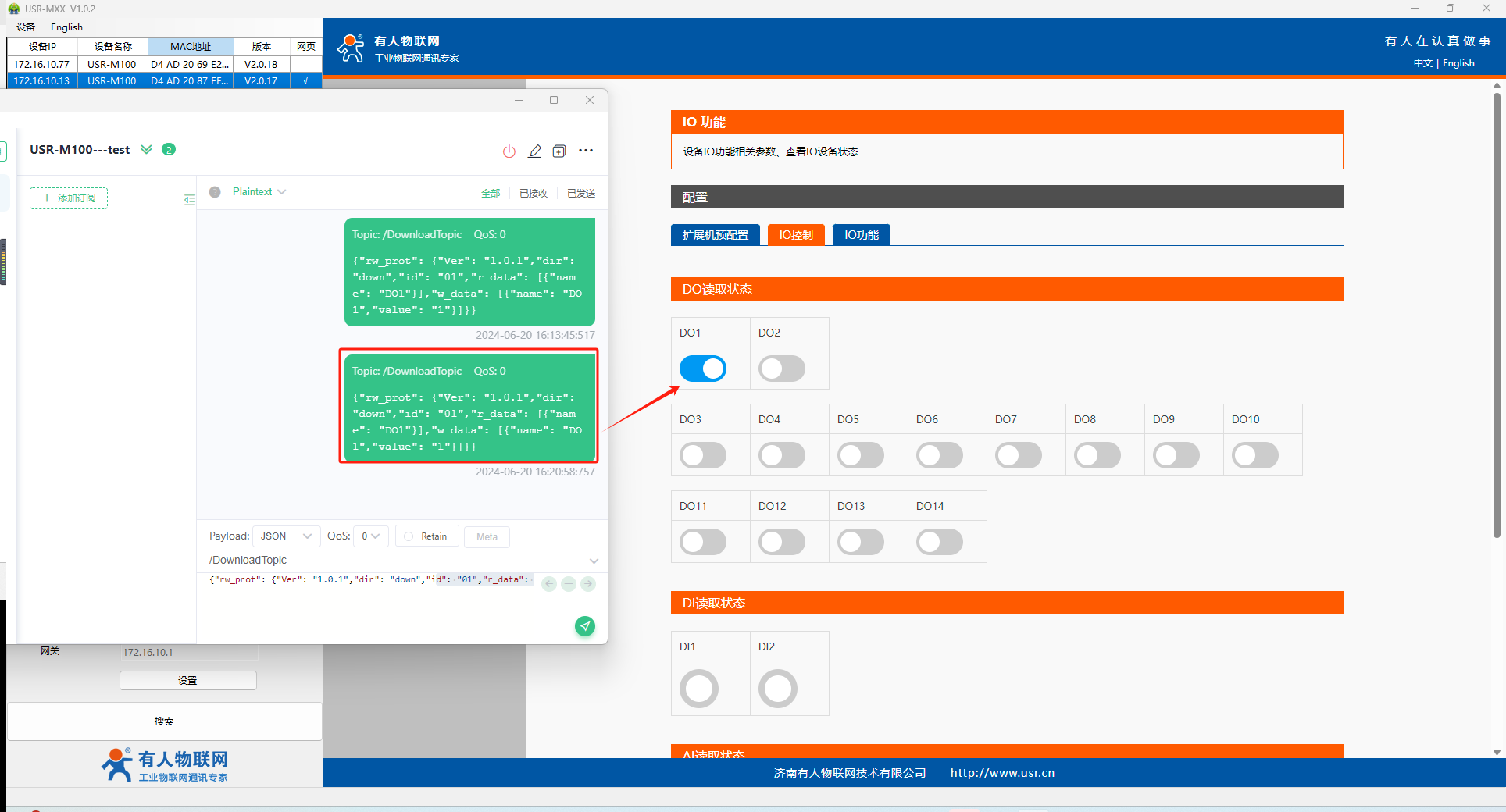

DO1控制吸合成功

DI上報：

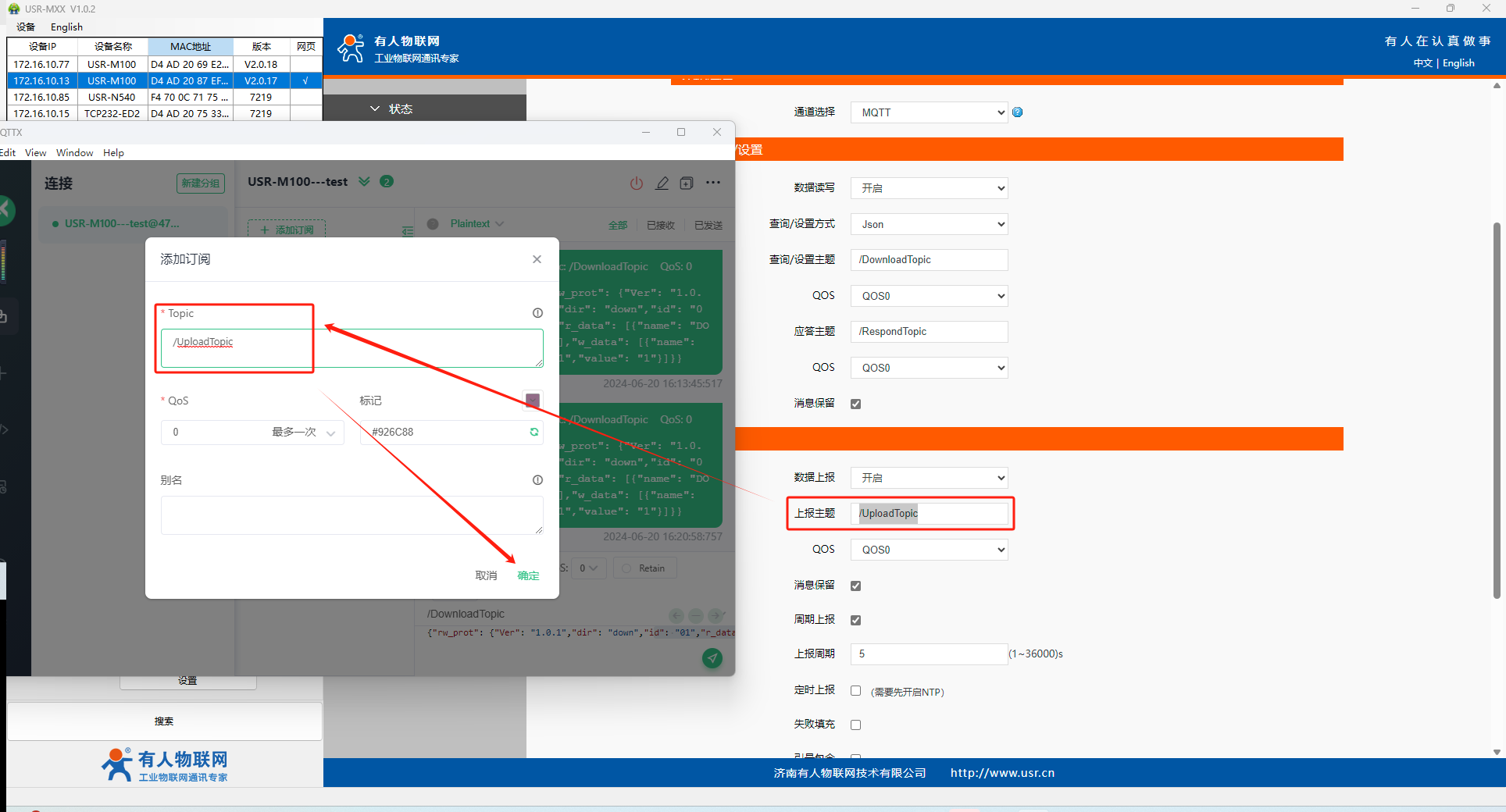

添加訂閱主題，訂閱上M100的上報主題

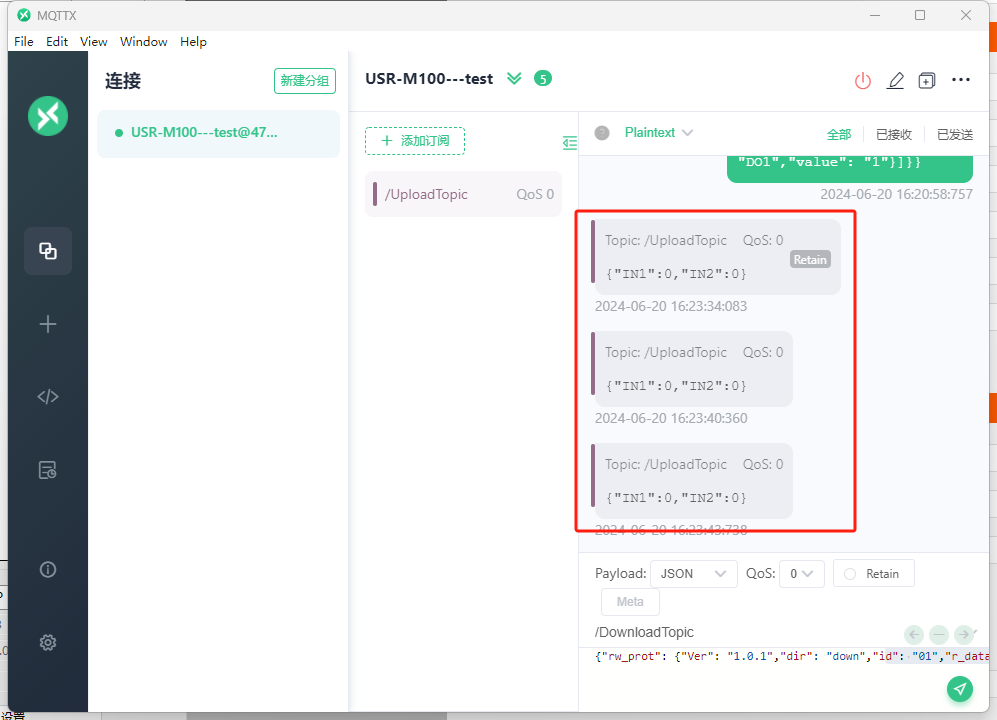

MQTTX會按照上面在邊緣計算功能中設置的JOSN模板接收到DI狀態的數據。

編寫人：尹叢欣 編寫日期：2024-06-20

審核人：尹叢欣 審核日期：2024-06-20

訂正版本：V1.0 訂正內容：初稿
