白山萬達廣場智慧排煙改造項目案例

一、項目背景及需求

吉林省白山市萬達廣場餐飲商戶眾多，其排煙系統由兩級風機組成，為節省能源萬達廣場內需要進行智慧改造，一臺二級風機下轄三臺一級風機，當一級風機中有任意一臺設備啟動時，二級風機啟動，三臺一級風機都處于停機狀態時，二級風機停機狀態，一級風機和二級風機之間時或門的關系。

二、所需產品資料

1.     LH-IO404 4臺

2.     DR154 2臺

3.     USB轉RS485轉換器

4.     有人云平臺

5.     配置軟件及說明資料

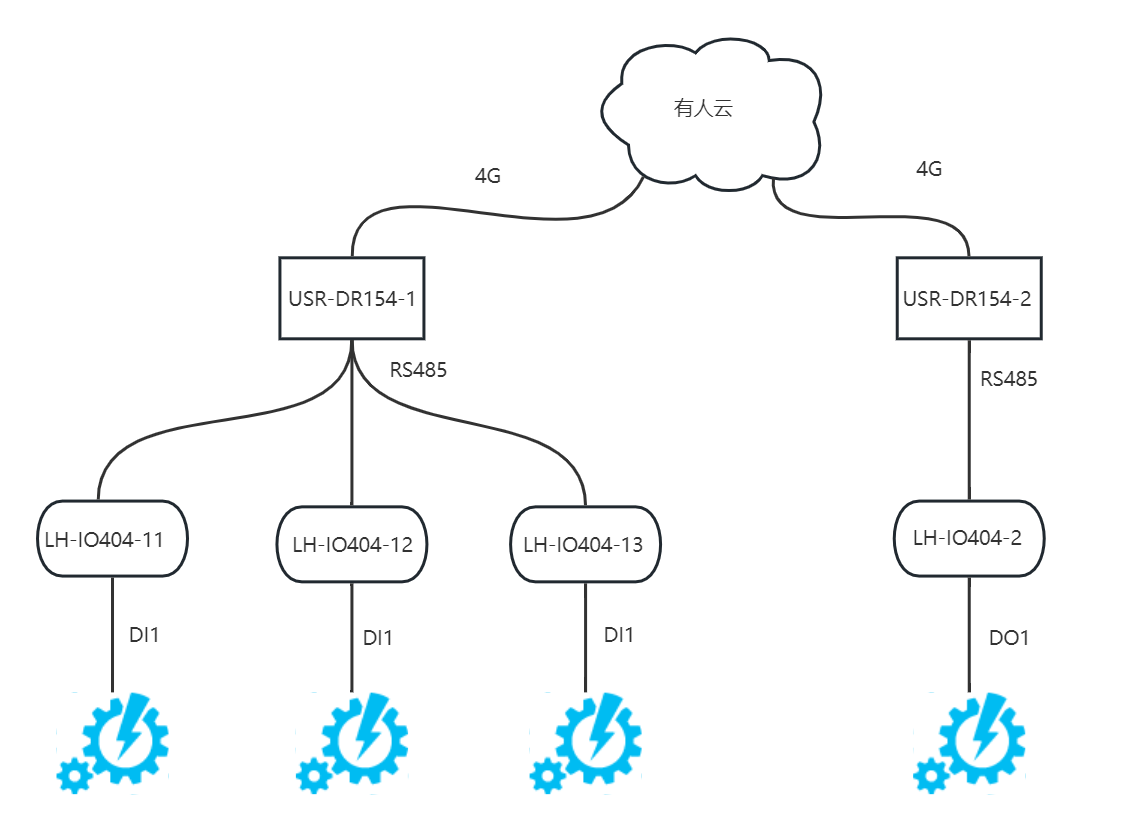

三、網絡拓?fù)?span>

三、操作設置

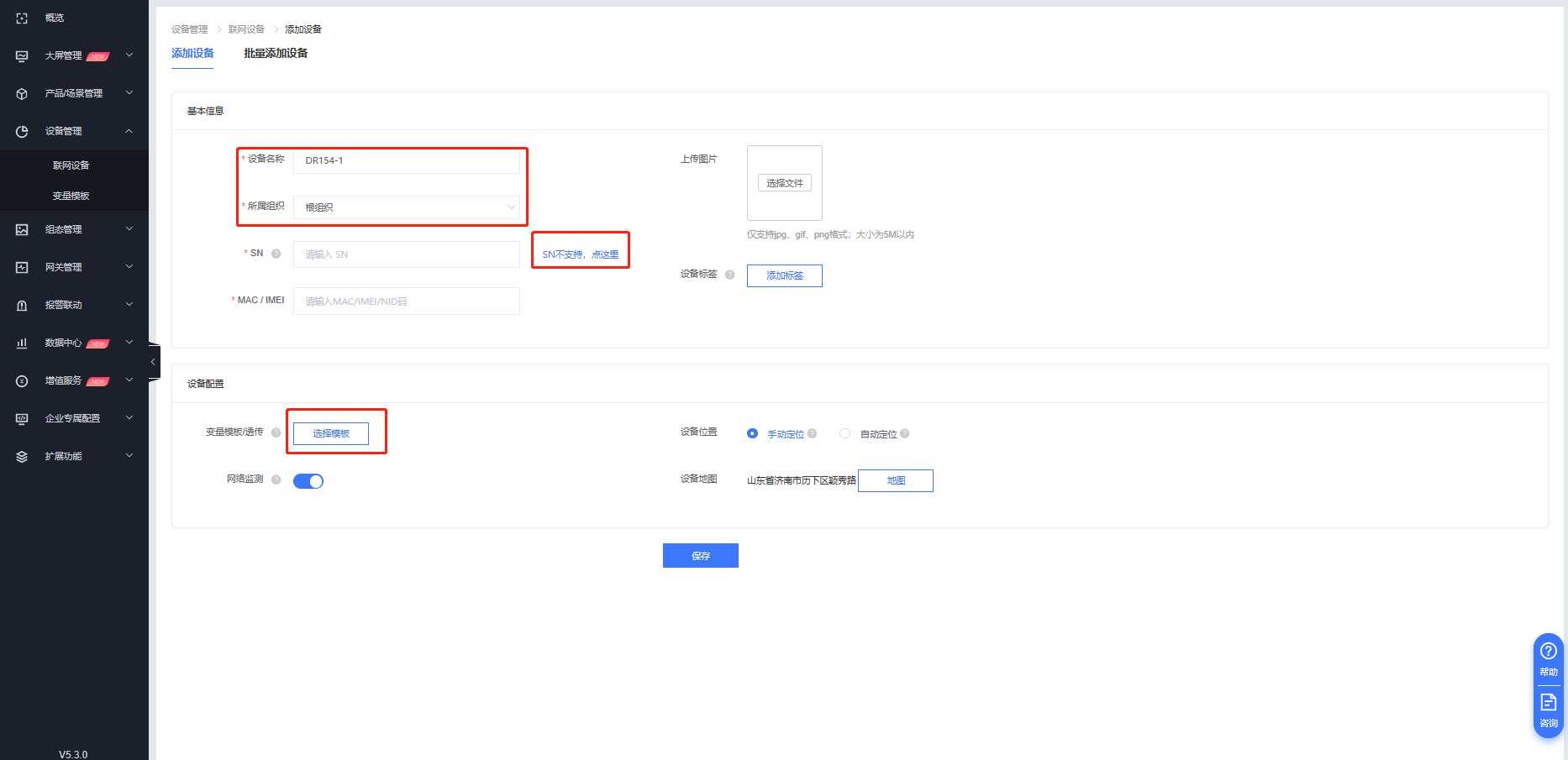

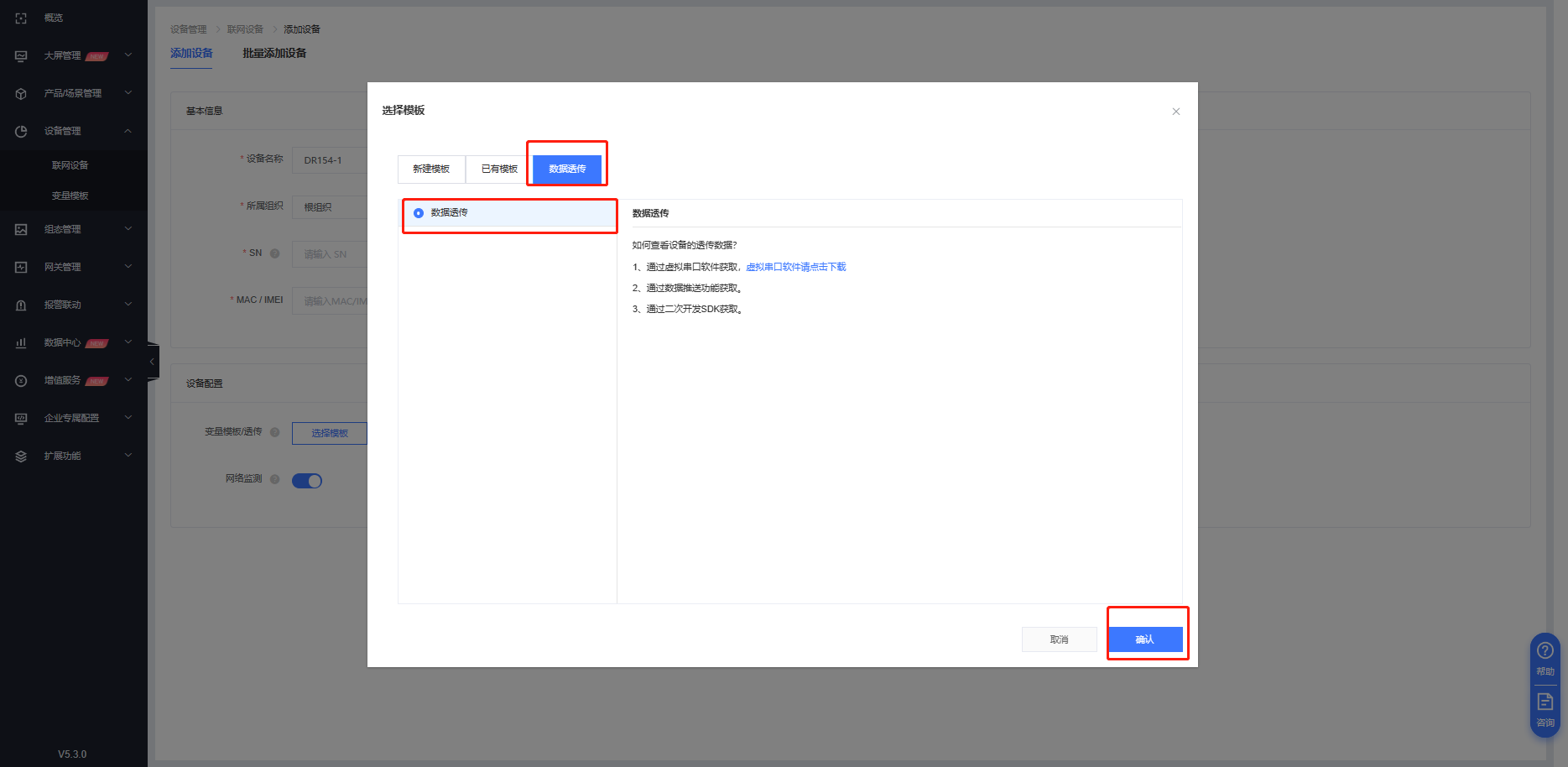

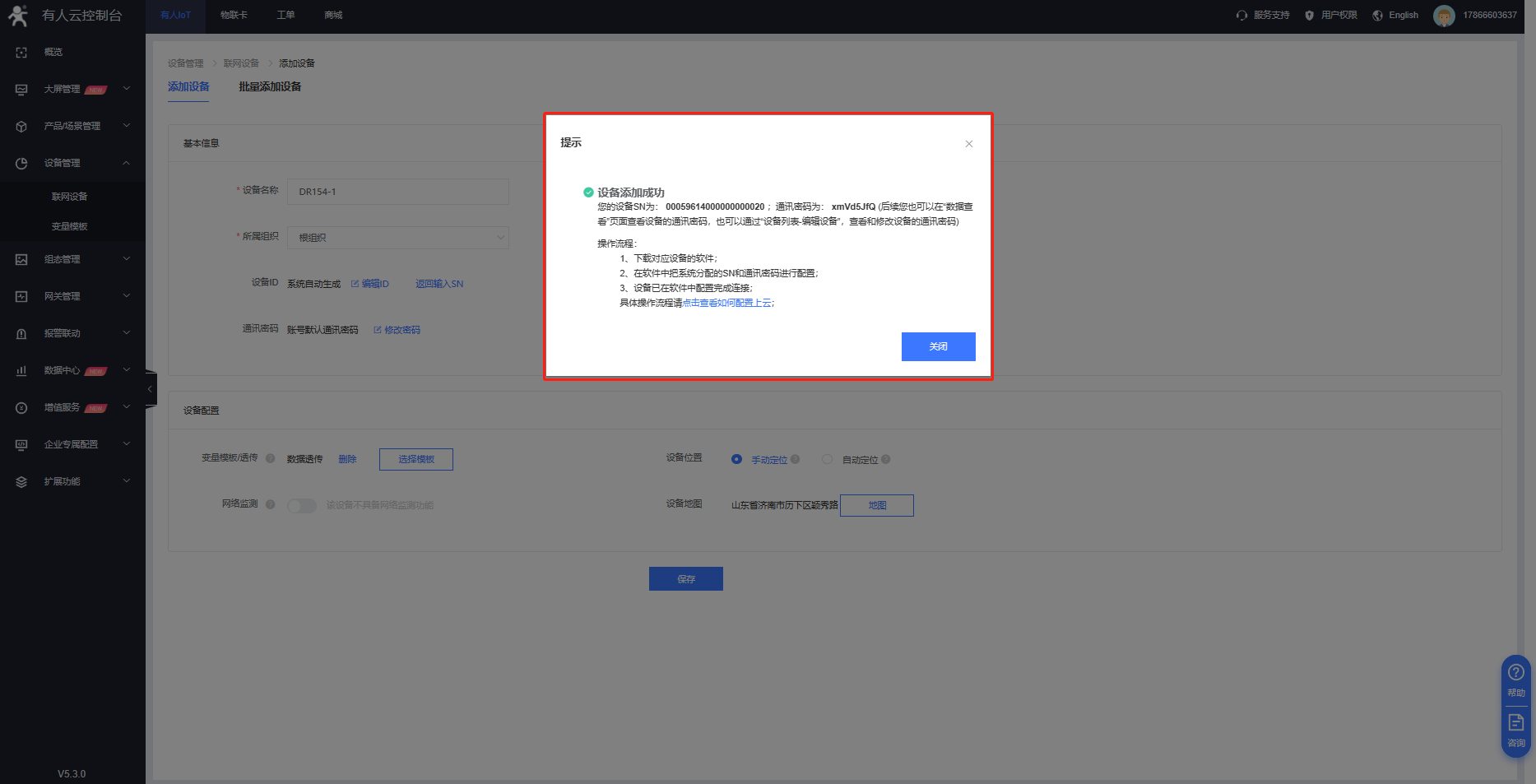

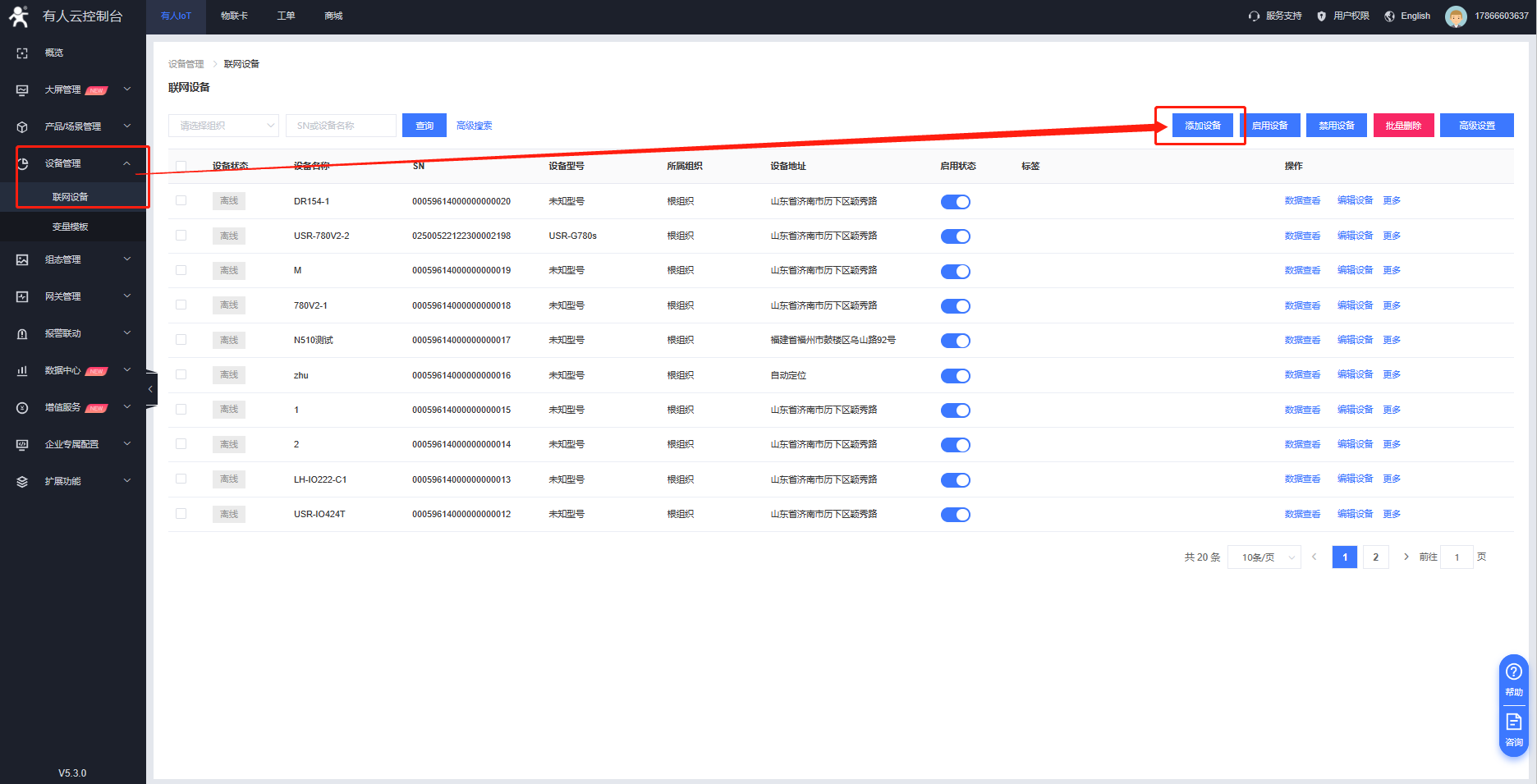

1.    登錄有人云-設備管理-聯網設備-添加設備,填寫設備名稱，選擇設備組織，選擇“SN不支持，點這里”，模板選擇透傳模板。

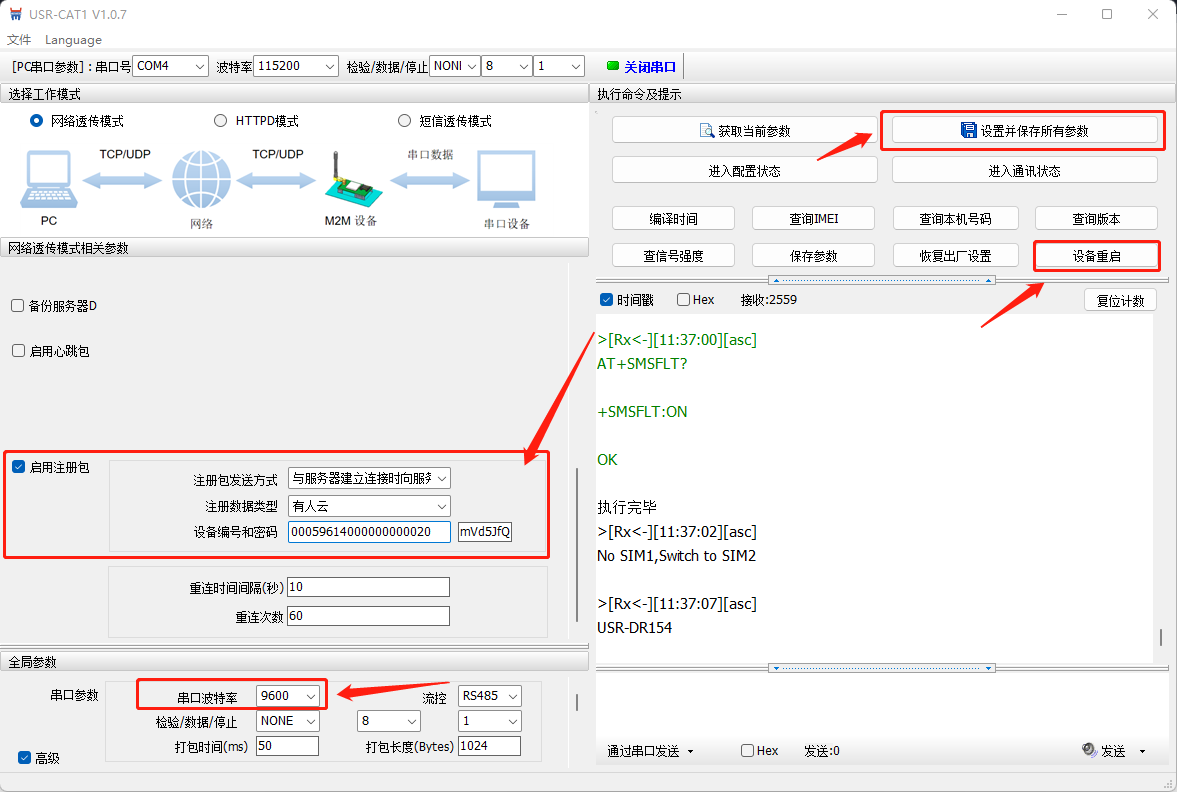

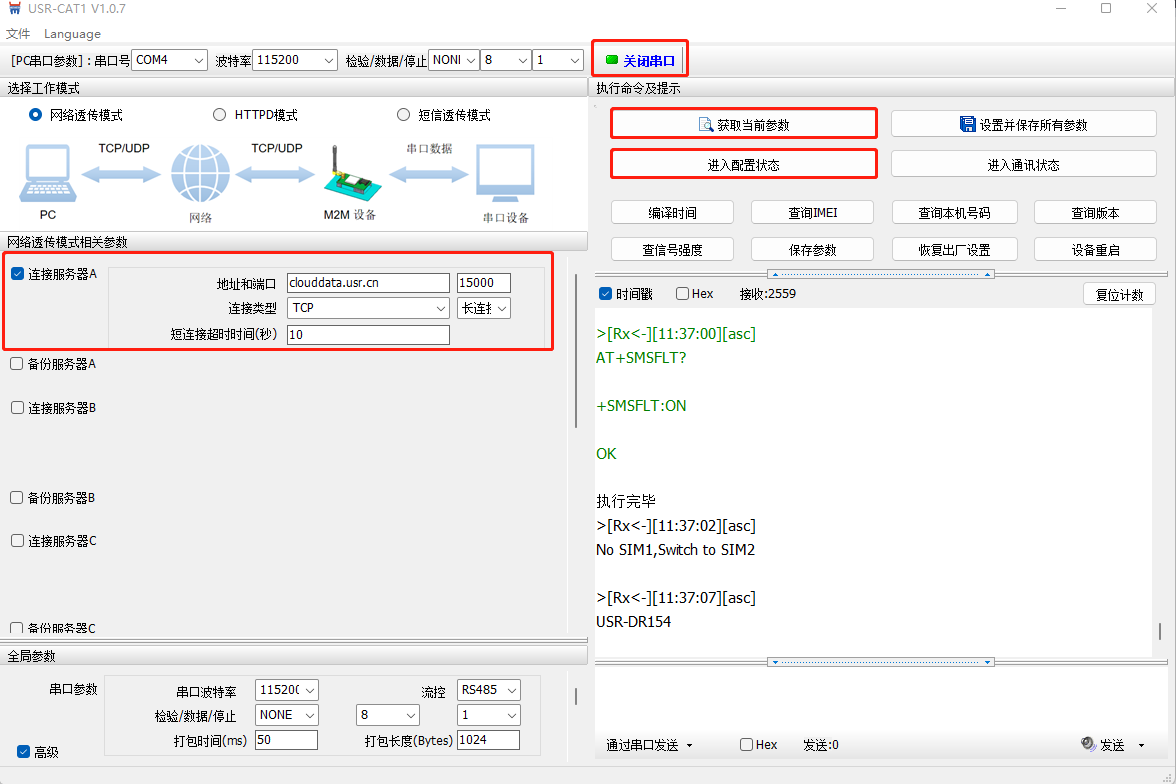

2.    USR-DR154通過USB轉485轉化器接到電腦上，使用上位機軟件將波特率修改至9600;服務器IP修改為clouddata.usr.cn和端口號修改為15000;注冊包選擇有人云，填寫云平臺分配的SN和通訊密碼;其他參數不變。設備重啟后即可在有人云上看到設備上線，兩臺USR-DR154均按照步驟1 2設置.給USR-DR154標號為USR-DR154-1，USR-DR154-2.

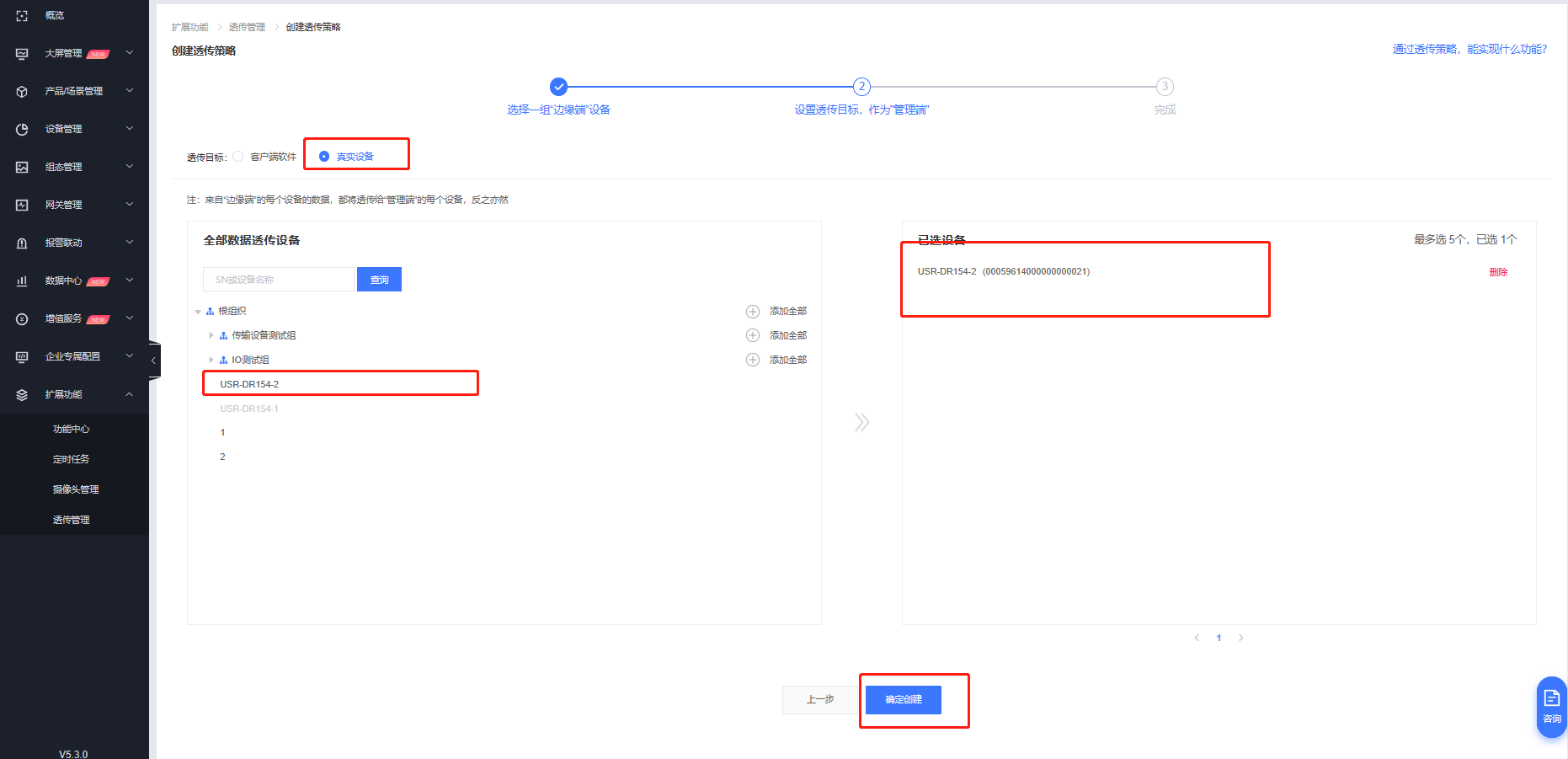

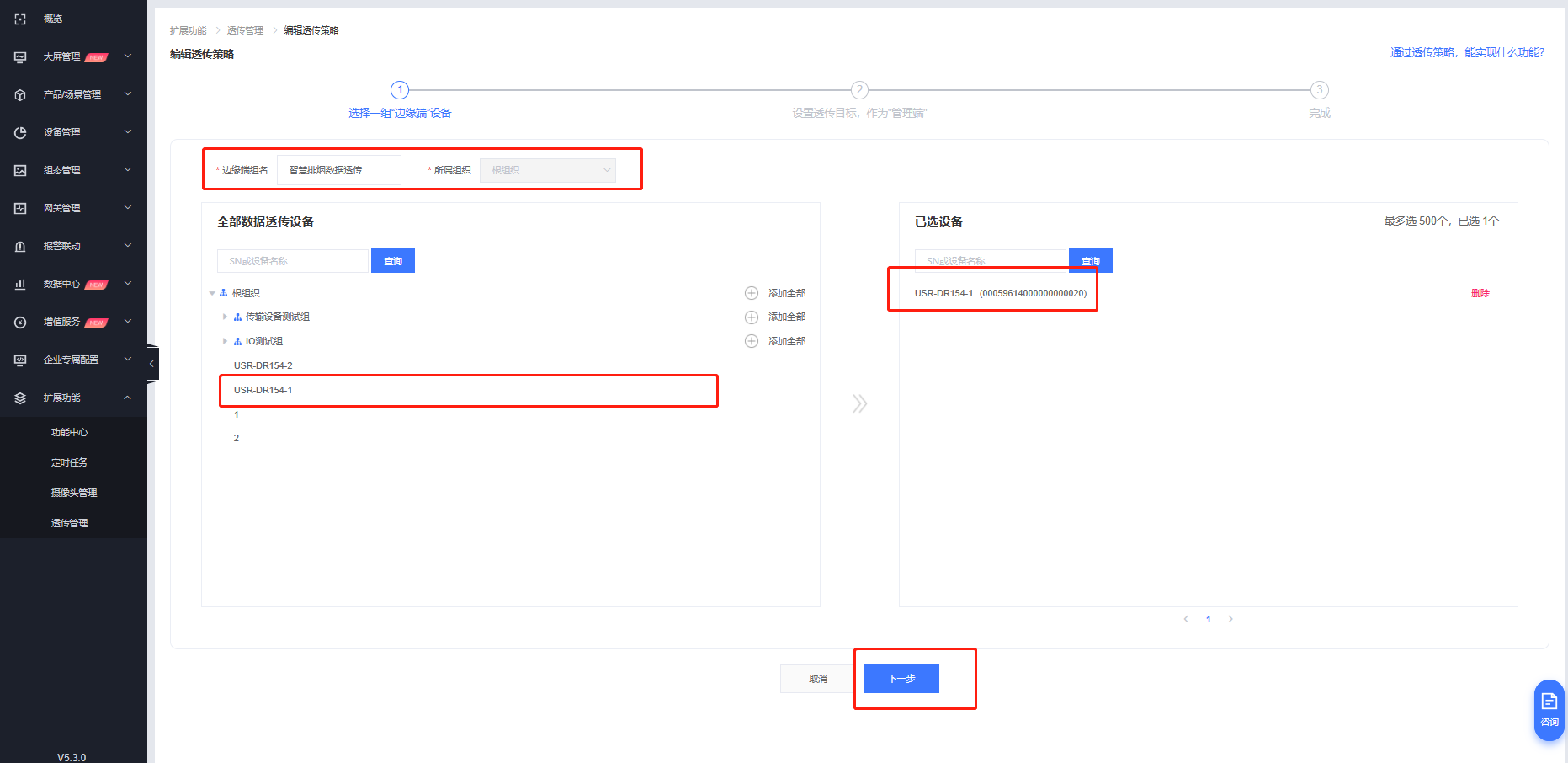

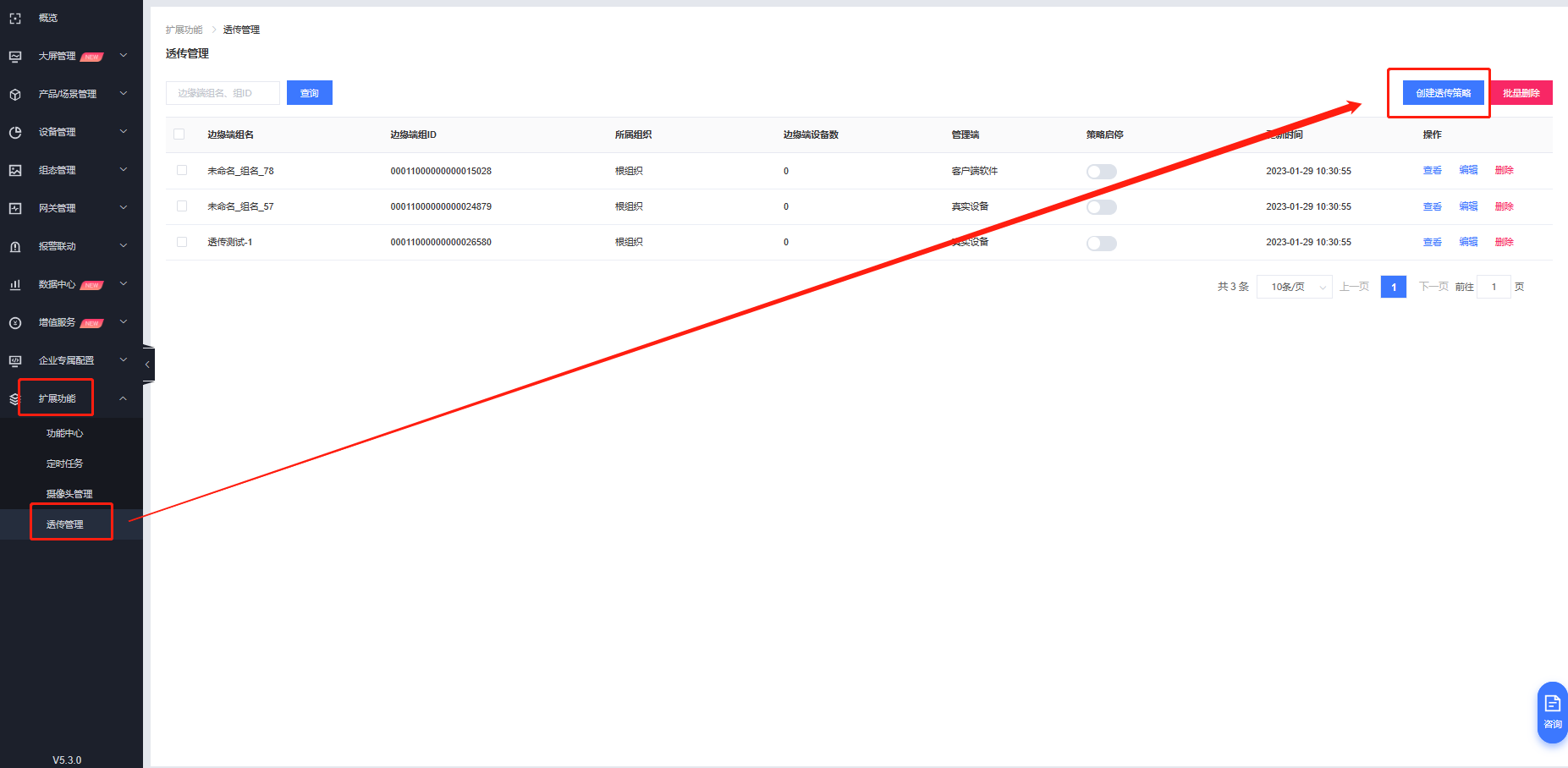

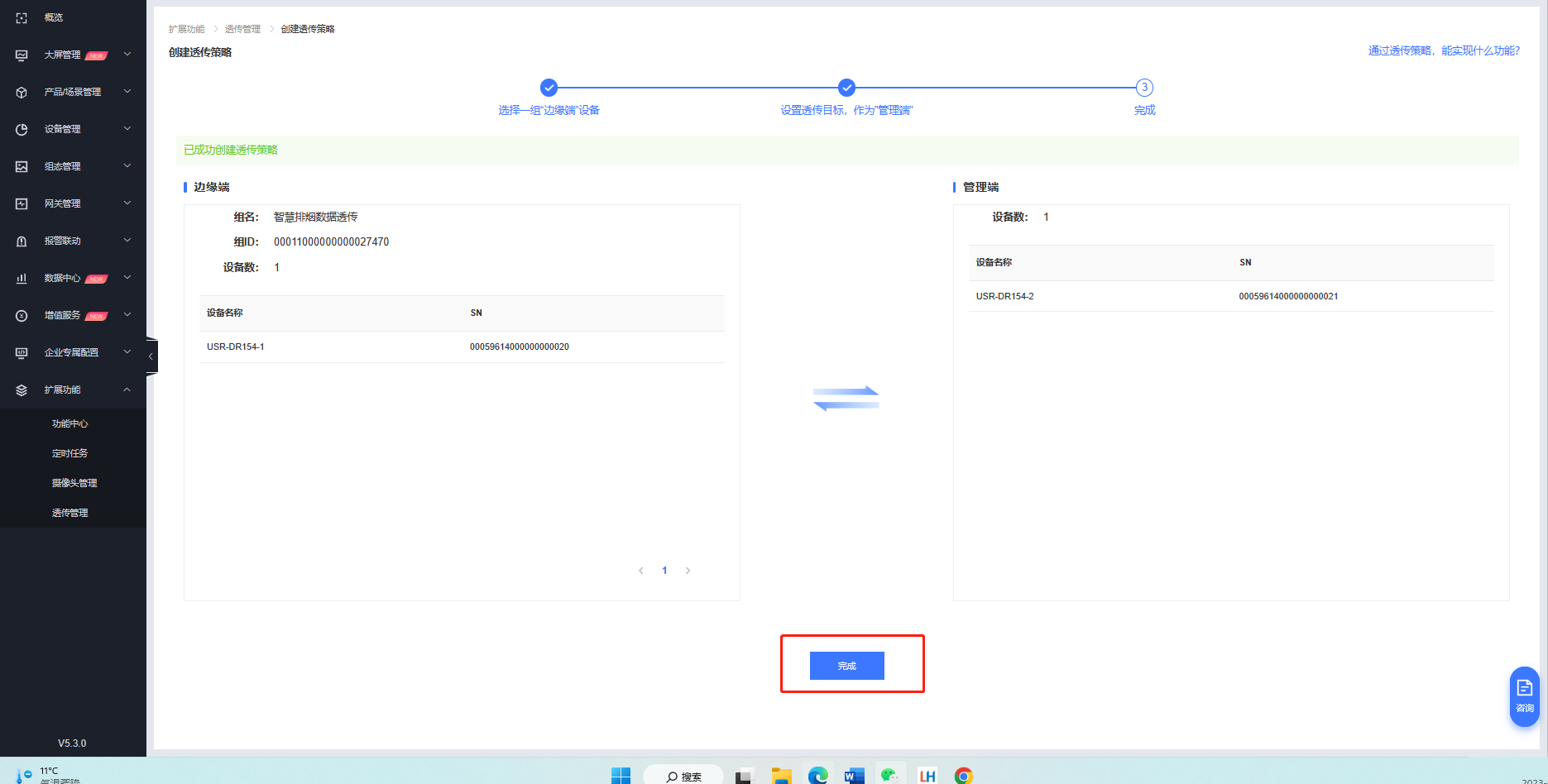

3.    創建透傳組：有人云擴展功能-透傳管理-創建透傳策略

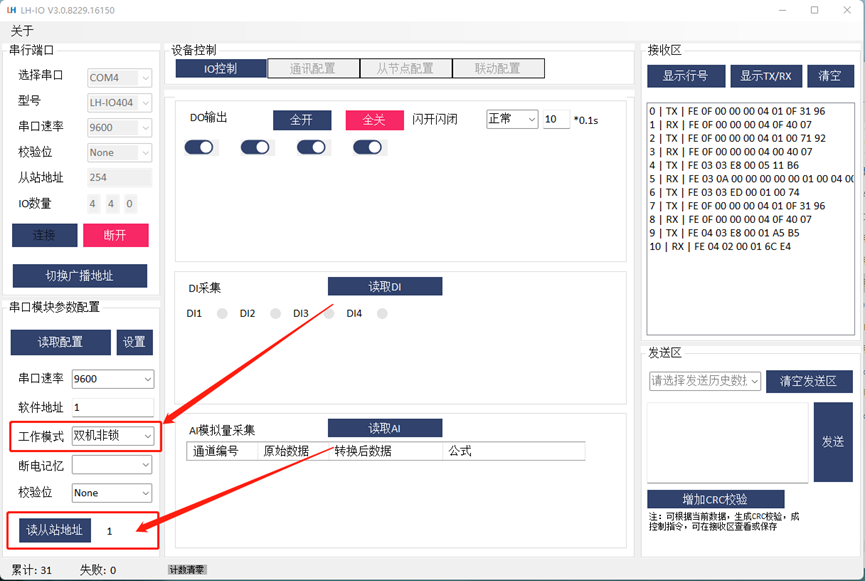

4.   LH-IO404通過USB轉485轉換器接到電腦上，打開LH-IO404的上位機，測試?yán)^電器是否能正?？刂疲⒗^電器的工作模式設置成雙機非鎖模式，設備地址默認為1 ，4臺LH-IO404均為此設置。給LH-IO404標號為LH-IO404-11, LH-IO404-12, LH-IO404-13, LH-IO404-2

5.  接線安裝

（1）   將標號為LH-IO404-11, LH-IO404-12, LH-IO404-13的三臺串口繼電器和USR-DR154-1通過485接線并接在一起

（2）  將標號為LH-IO404-2串口繼電器和USR-DR154-2通過485接在一起

（3）  三臺一級風機的開關量輸出接口分別接到LH-IO404-11, LH-IO404-12, LH-IO404-13的DI1接口上，二級風機的電源控制開關接到LH-IO404-2的DO一接口上

（4）  設備通電安裝在主控箱中即可。

撰寫人：尹叢欣
