USR-K6連接遠程服務器通訊測試案例

一. 說明

1. 說明：用串口調試助手軟件模擬串口終端設備;

2. 數據流向：串口調試助手軟件---USR-K6-----遠程服務器

3. 客戶實際應用：終端設備----USR-K6-----遠程服務器

二. 所需資料

1. 說明書：http://imbacareer.com.cn/Download/238.html

2. 軟件設計手冊http://imbacareer.com.cn/Download/297.html

3. M0設置軟件：http://imbacareer.com.cn/Download/257.html

4. 串口調試助手：http://imbacareer.com.cn/Product/78.html

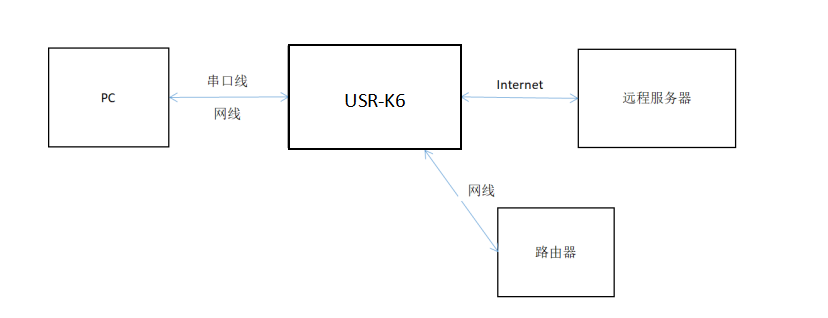

三. 網絡拓?fù)鋱D

四. 設備連接

1. 將K6串口通過串口轉USB線與PC相連接，通過網線將 K6的網口 和PC 的網口相連接，后面設置完成后通過網線將K6的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 K6 供電。

五. 具體操作

1.按路徑：控制面板——>網絡和Internet——>網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

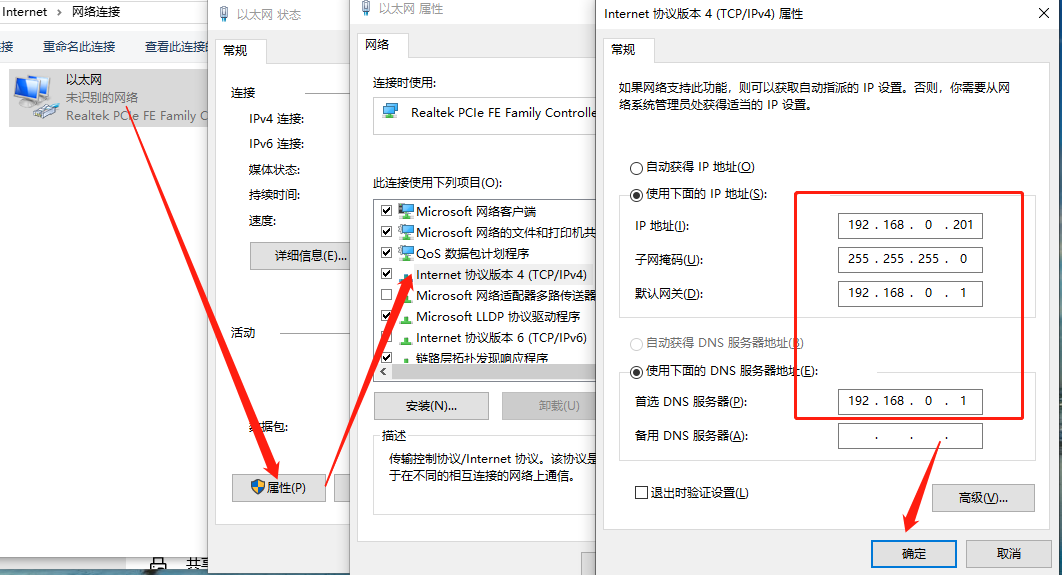

2. 給電腦設置靜態IP，設置成與K6同一網段，K6默認IP：192.168.0.7

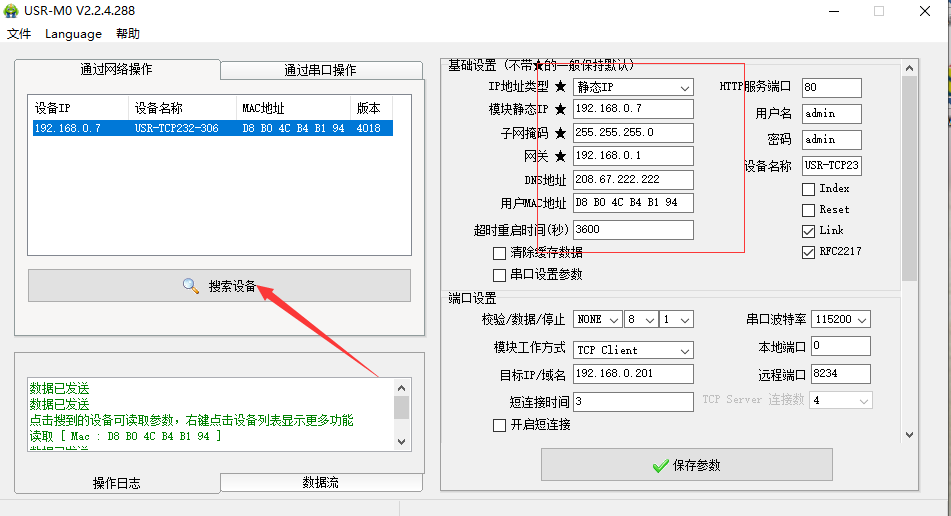

3. 打開M0設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到IP地址類型為靜態IP

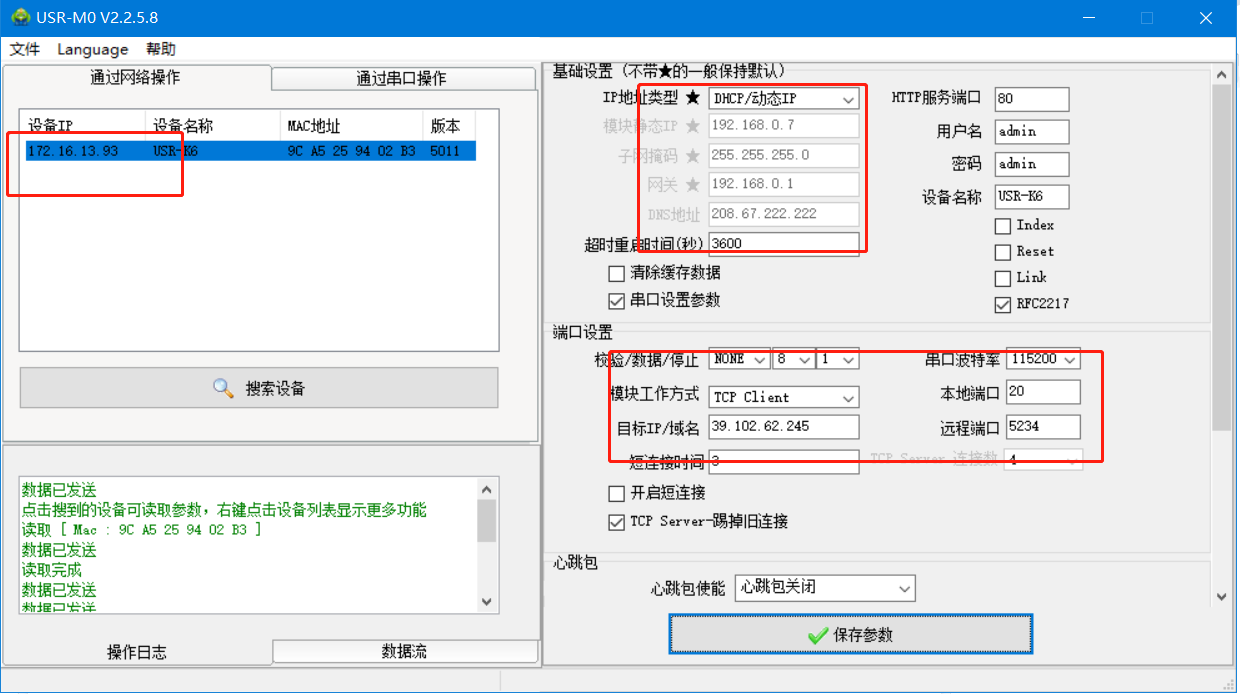

4. IP地址類型更改為DHCP/動態IP，工作方式選擇TCP Client，目標IP：39.102.62.245（我司測試線上服務器），遠程端口號：5234，設置完成后點擊保存參數。

5. 網線直連K6的網口和路由器的LAN口，保證K6正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給306的IP

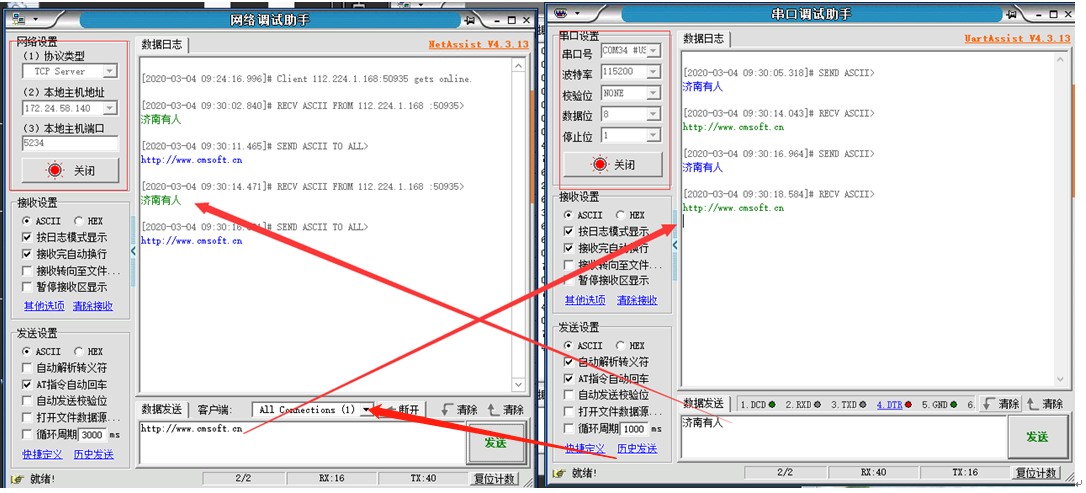

6. 打開串口，串口參數和K6的串口參數保持一致，網絡端點擊鏈接，如下圖有連接對象顯示，網絡端和串口端互發數據測試

六、常見問題解決辦法

1、K６設備直連電腦使用M０軟件找不到怎么辦？

a.   網線連接后檢查網口指示燈狀態是否正常，不正?？梢愿鼡Q網口線或者是電源測試

b.   檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

c.   檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

d.   檢查電腦設置的IP是否和K６設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,ping K６的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

2、K６通過串口轉USB接電腦在電腦上無法傳輸數據怎么辦？

a.   在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

b.   K６串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

c.   232串口注意線序RX接TX、TX接RX。

d.   485注意線序A接A、B接B。

撰寫人：于冰
