DR301和DR302局域網一對一透?jìng)鳒y(cè)試案例

一、資料下載

1、USR-DR301 說明書：http://imbacareer.com.cn/Download/1054.html

2、USR-DR302說明書：http://imbacareer.com.cn/Download/297.html

3、設置軟件（M0）：http://imbacareer.com.cn/Download/257.html

4、串口調試助手：http://imbacareer.com.cn/Download/27.html

二、硬件連接操作

1. USR-DR301使用USB轉232的串口線接電腦，網線直連電腦，接入電源適配器，給U設備供電。

2. USR-DR302使用USB轉485的串口線接電腦，網口直連電腦。接入電源適配器，給U設備供電。

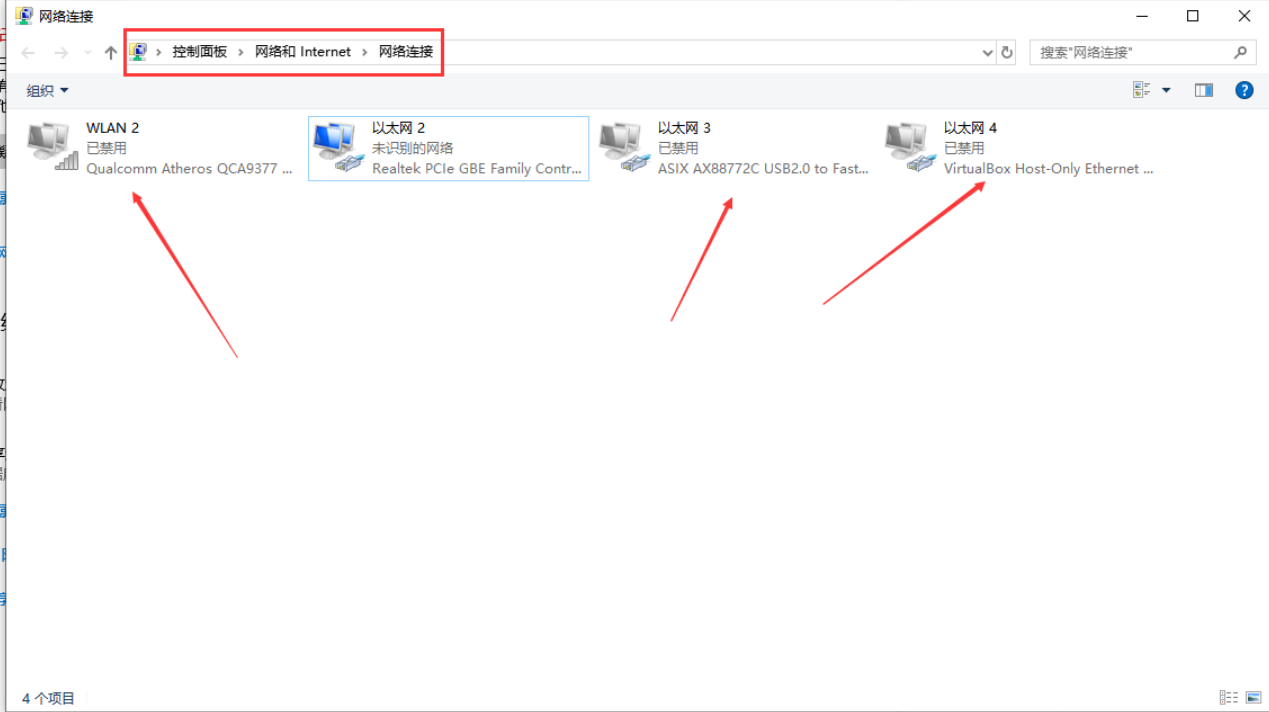

3. 按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

4、給電腦設置靜態IP，和DR301、D302保持同網段 IP:192.168.0.201。（我司串口服務器默認出廠IP：192.168.0.7）

4、打開設置軟件

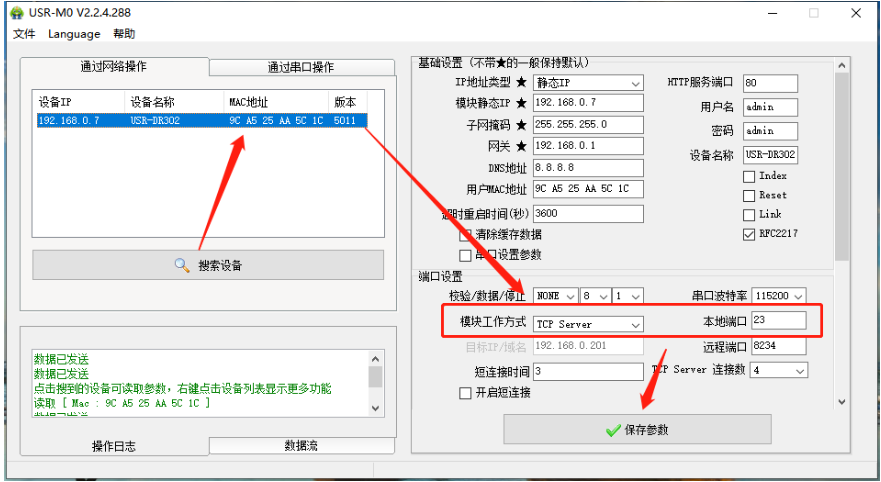

  DR302參數設置：模塊IP默認192.168.0.7，

協議類型選擇TCP Server,本地端口可隨意設置，只要不是特殊端口或重復端口即可，本案例為5523。設置完成后重啟設備，參數需要重啟生效。

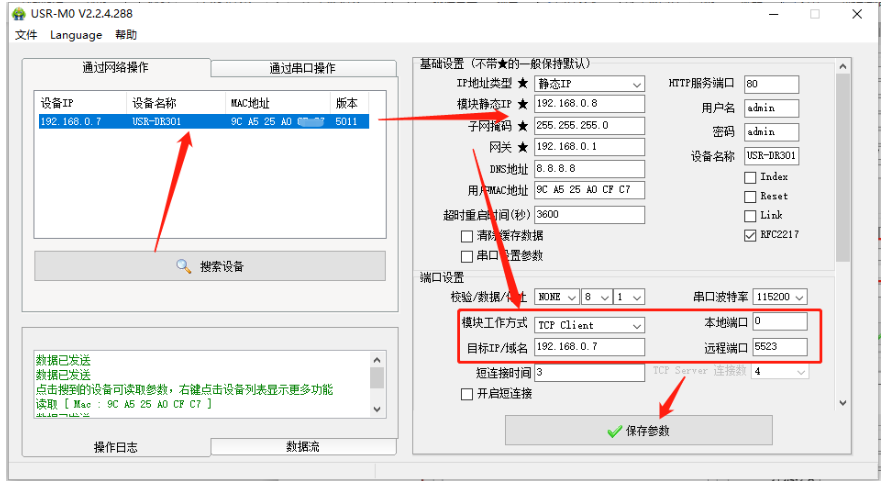

DR301參數設置：?jiǎn)螕羲阉鞯降脑O(shè)備，查看其配置信息,模塊Ip修改為：192.168.0.8；

協議類型選擇TCP client；

本地端口:0；

目標IP：192.168.0.7；遠程端口號：5523

client的目標IP和遠程端口號是server的本地IP和本地端口。

設置完成后重啟設備，參數需要重啟生效。

三、測試

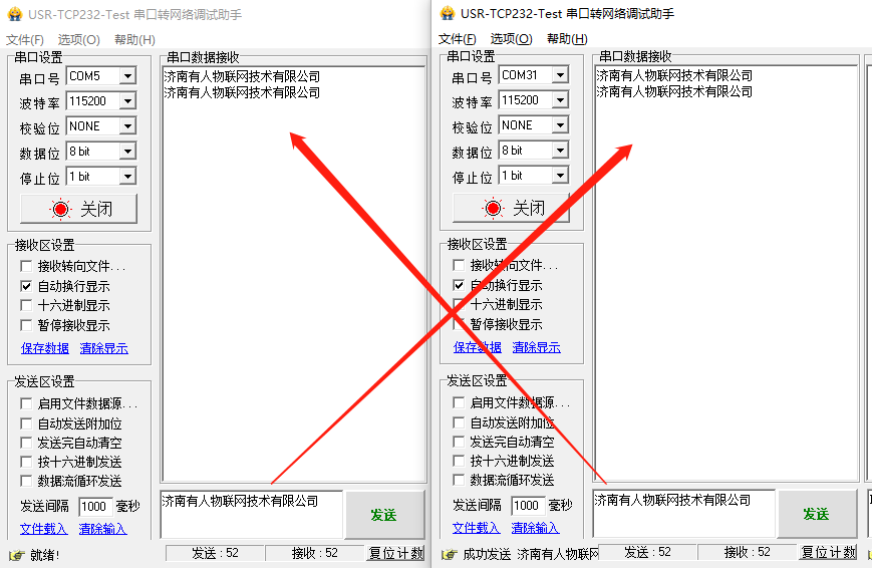

打開兩個串口調試助手，分別選擇正確的串口以及串口參數，實現兩個串口直接數據互發。

撰寫人：于冰
