LG210+LG206-L-H20基本測試網口模式

一、資料下載

LG210說明書：http://imbacareer.com.cn/Download/1173.html
LG206-L-H20說明書：http://imbacareer.com.cn/Download/1249.html
TEST測試軟件：http://imbacareer.com.cn/Download/27.html

二、準備工作
1、USR-LG210產品  數量1個
2、USR-LG206-L-H20產品  數量1個
3、電源適配器 12V 數量2個
4、485轉USB調試線/232轉USB調試線   數量1根
5、網線  數量1根
5、電腦 數量1臺

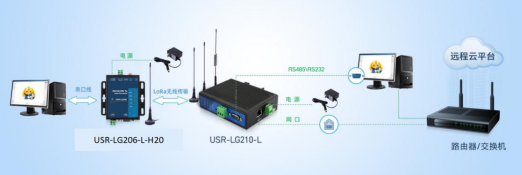

三、連接框圖

LG210與lora節點（LG206-L-H20）安裝天線，使用各自配套電源適配器供電，LG206串口連接電腦，LG210網口連接路由器或者交換機，電腦也接入該路由器或交換機。
四、設置步驟

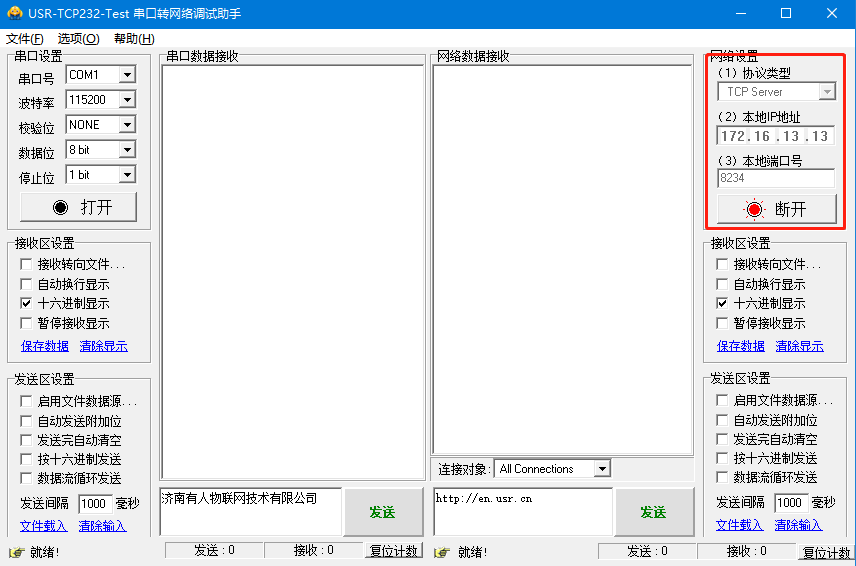

1、下載在PC端運行USR-TCP232-Test軟件，創建地TCP Server服務器，本地ip地址為電腦ip, 本地端口自定義設置就可以。 模擬通信過程中的服務器平臺/控制中心。

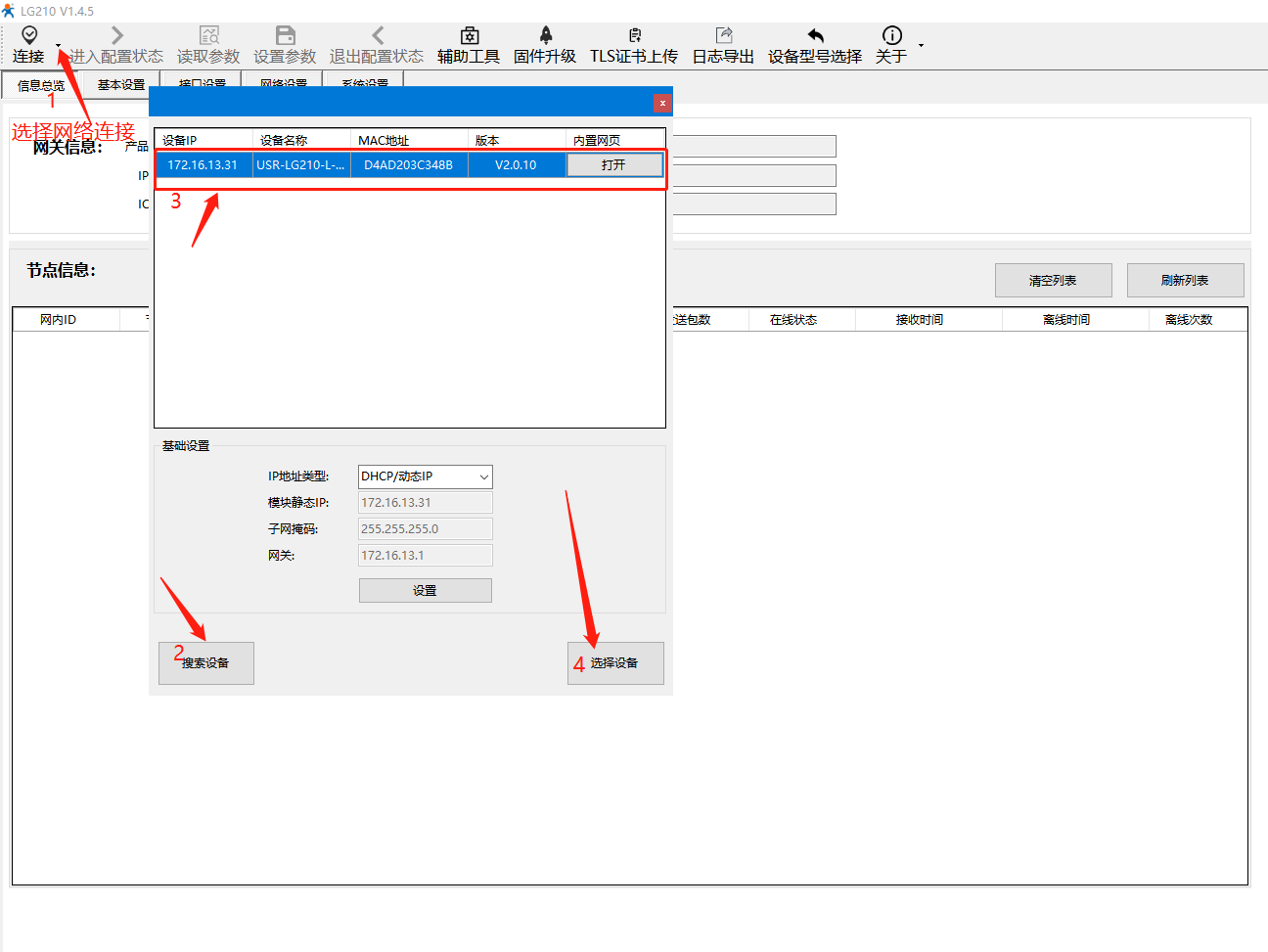

2、下載并解壓LORA設置軟件，確認LG210網口接入路由器網絡是與電腦在同一局域網內。在文件夾中選擇USR_LoRa.exe可執行文件雙擊打開，協議選擇私有協議，型號選擇LG210，點擊“連接設備”按鈕旁的下三角箭頭，選擇“網絡連接”>“搜索設備”>選擇對應LG210點擊“選擇設備”。

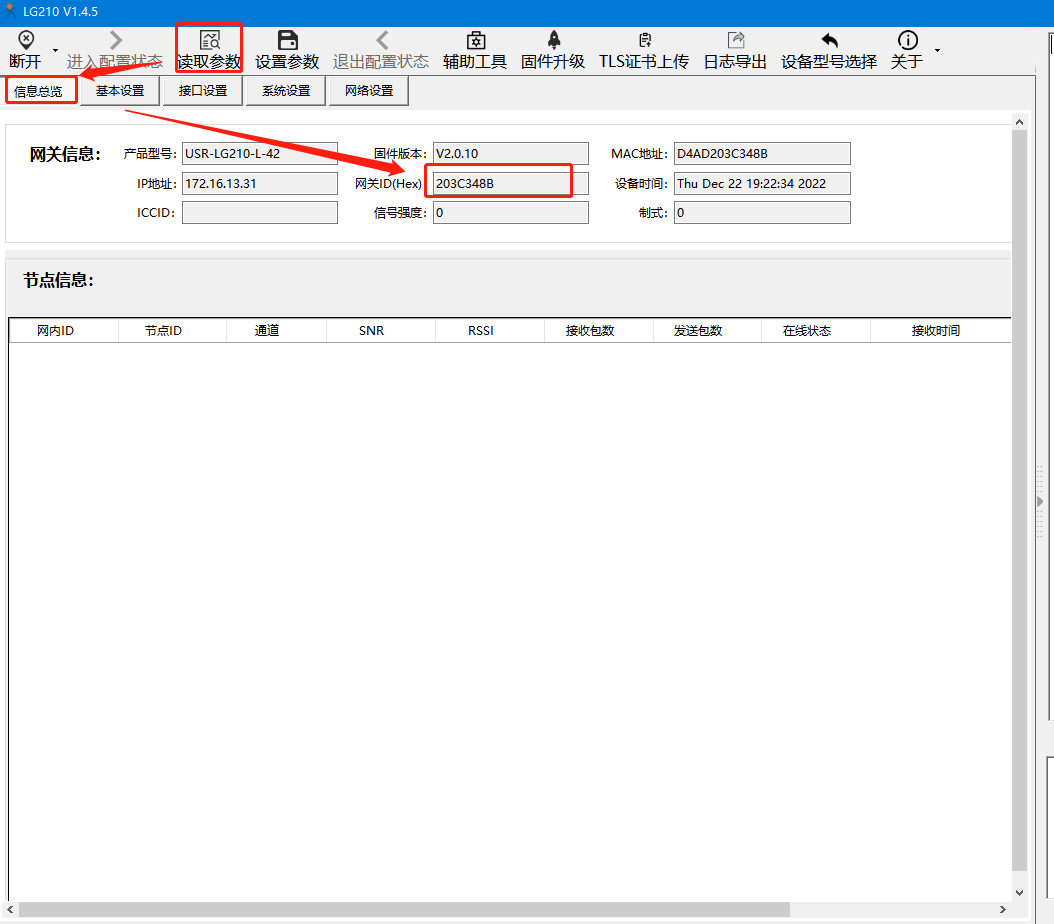

3、點擊“讀取參數”，在信息總覽中復制保存網關ID，之后配置LORA節點LG206組網時用的到。

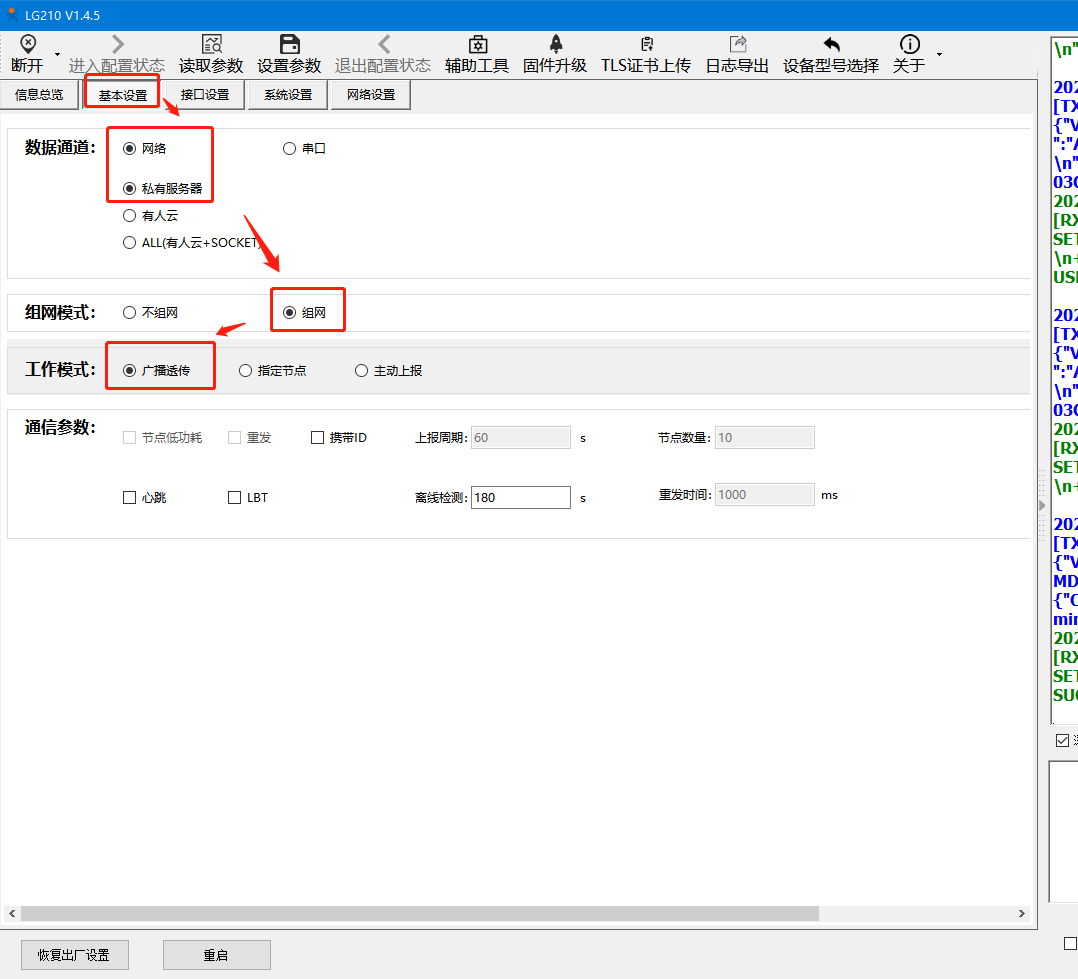

4、點擊“基本設置”>通道選擇“網絡”、“私有服務器”；
組網模式選擇“組網”；
工作模式選擇“廣播透傳”；

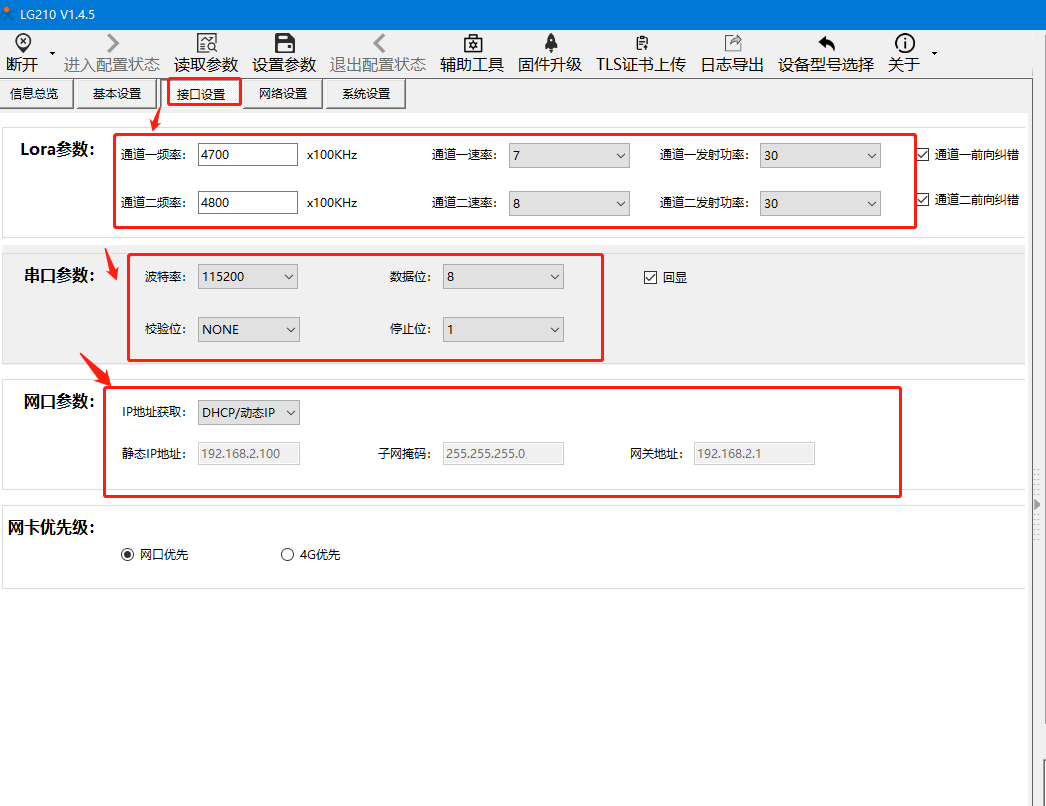

5、在接口設置中，配置Lora參數中通道一與通道二的頻率與速率參數不要一致就可以了，此處通道一二頻率分別為4700x1000Hz、4800Hz,速率分別為7、8。

網口參數LG210默認為DHCP自動獲取ip,若需要LG210做靜態ip的話，可以自行修改，本次測試為自動獲取獲取ip。

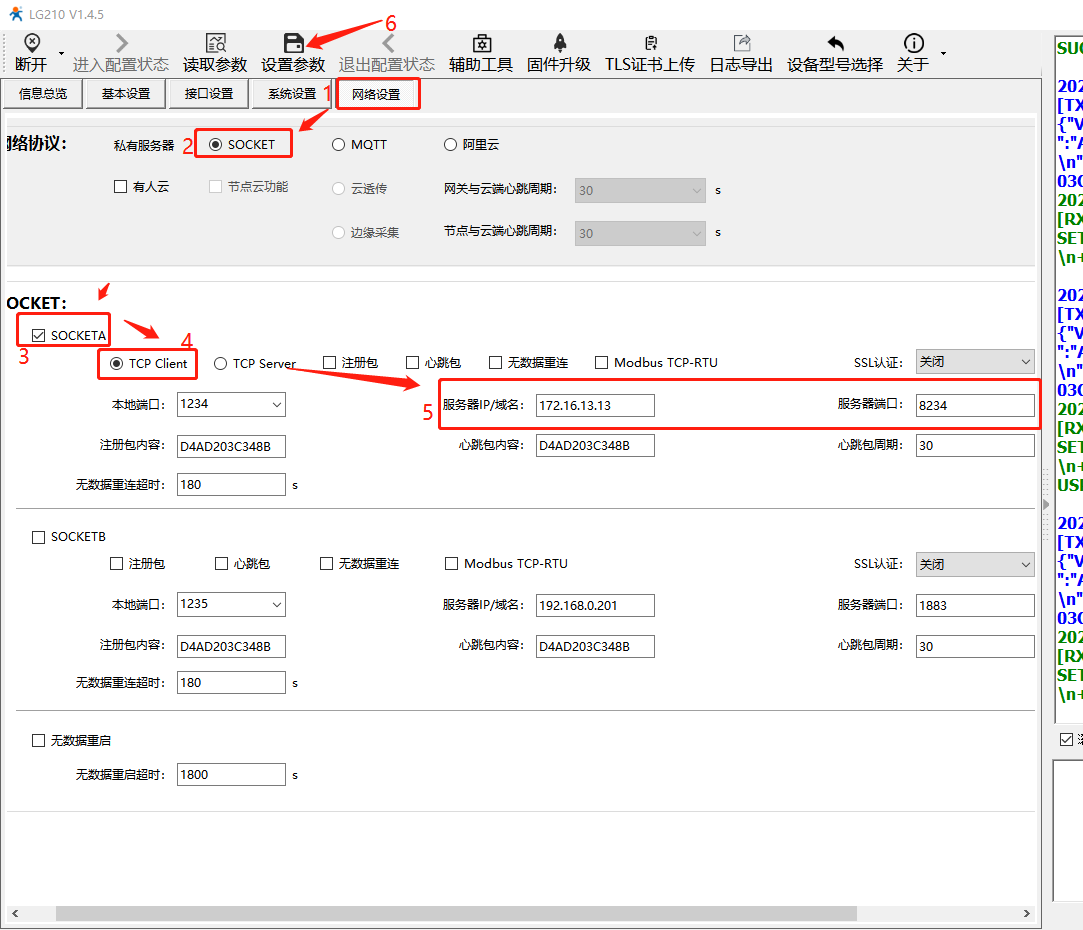

6、在網絡設置-網絡協議 私有服務器中選擇“SOCKET”，在SOCKET中選擇“TCP Clinet”，本地端口自定義.
服務器IP/配置為服務器電腦的IP，服務器端口配置為服務器的端口號8234，點擊“設置參數”，點擊重啟設備，待設備重啟，服務器可以監聽到該LG210連接。

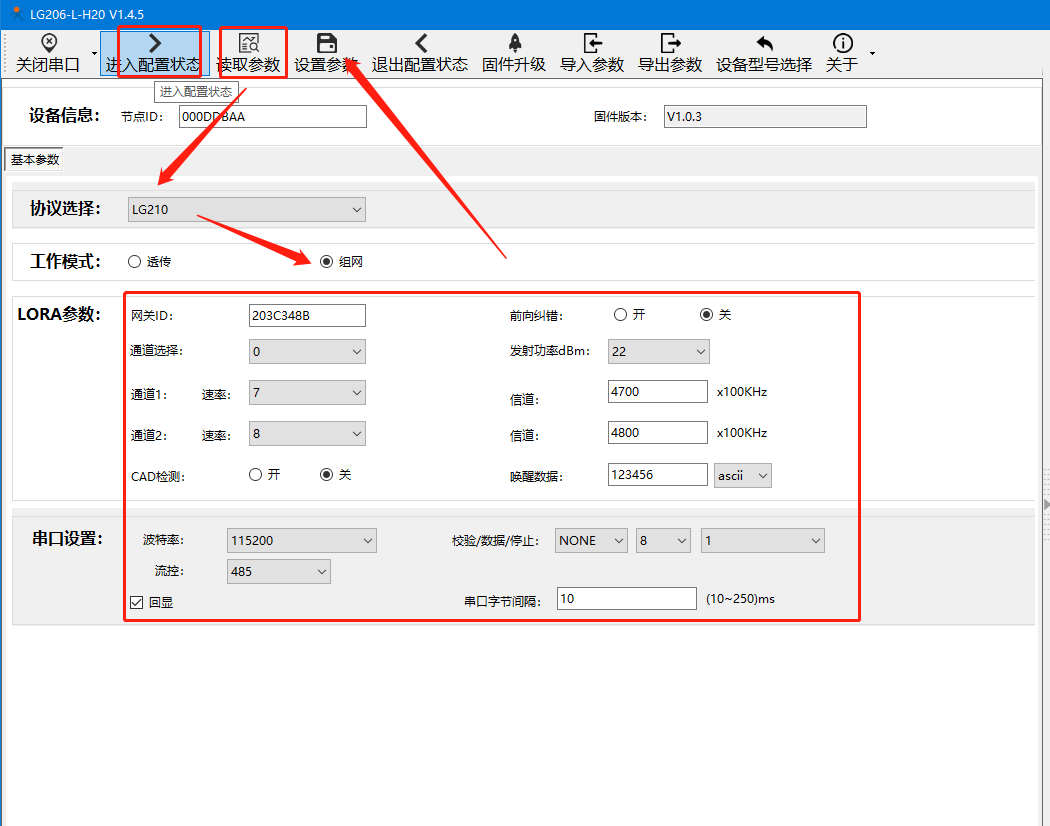

7、配置LG206-L-H20，LG206的串口線接電腦，lora設置軟件選擇產品型號對應lora型號，點擊確認，打開對應串口的com號，串口參數默認是115200、none、8、1。

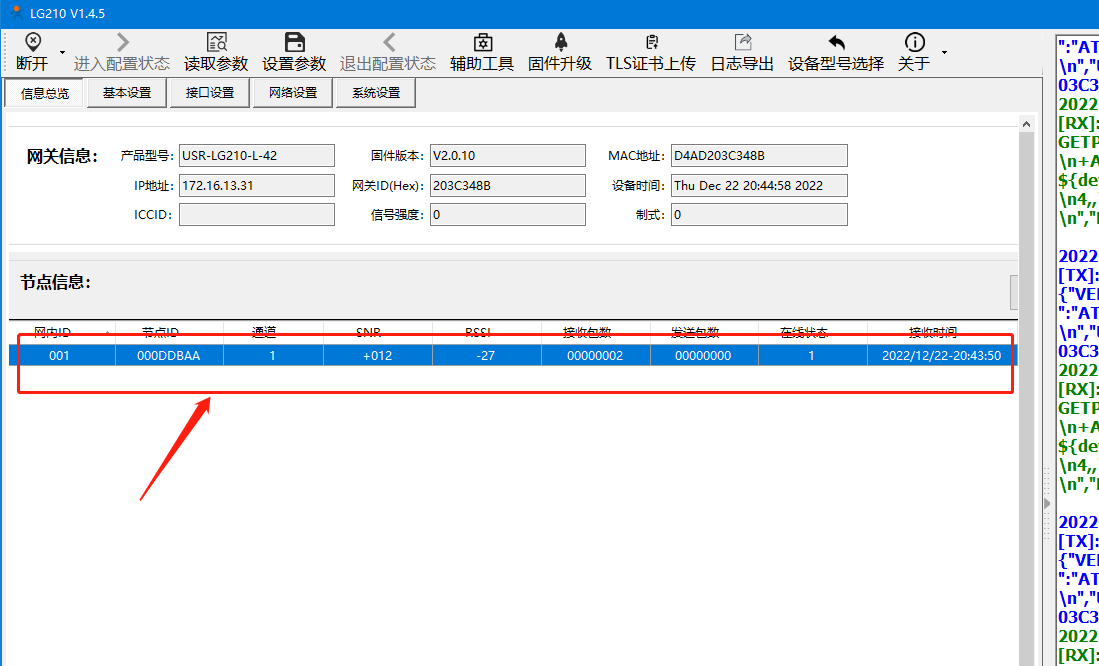

8、LG210重新獲取參數，在節點信息中可以看到添加的LG206已組網成功。

五、通信測試

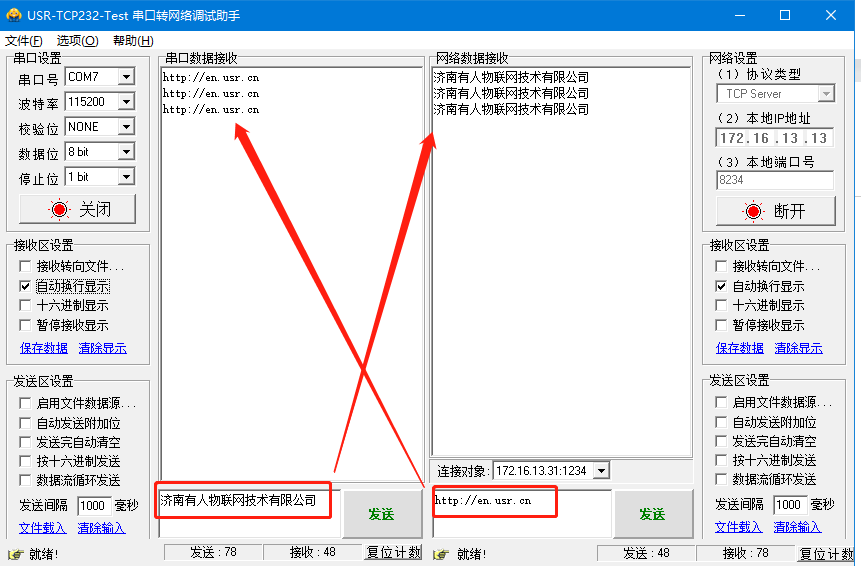

在USR-TCP232-Test軟件，的串口端打開LG206的串口， 可測試通信。

編寫人：劉琰偉
