一、資料下載資料下載

說明書：http://imbacareer.com.cn/Download/226.html

軟件設計手冊：http://imbacareer.com.cn/Download/296.html

調試助手：http://imbacareer.com.cn/Download/843.html

設置軟件：http://imbacareer.com.cn/Download/257.html

二、準備工作

1、USR-K5模塊  數量1個

2、K5模塊測試底板  數量一個

3、電源適配器 5V 數量1個

4、網線 數量1根

5、USB轉232串口線 數量一條

6、電腦 數量1臺

三、硬件連接

本案例使用的我司測試底板，評估板串口是RS232接口，評估板電源供電是5V。

將 K5(USR-TCP232-K5，簡稱 K5下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 K5的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察K5網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

四、設置步驟

電腦設置

1、按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

2、給電腦設置靜態IP，要與USR-K5的IP在同一個網段，USR-K5默認IP 地址192.168.0.7

3、點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM4。

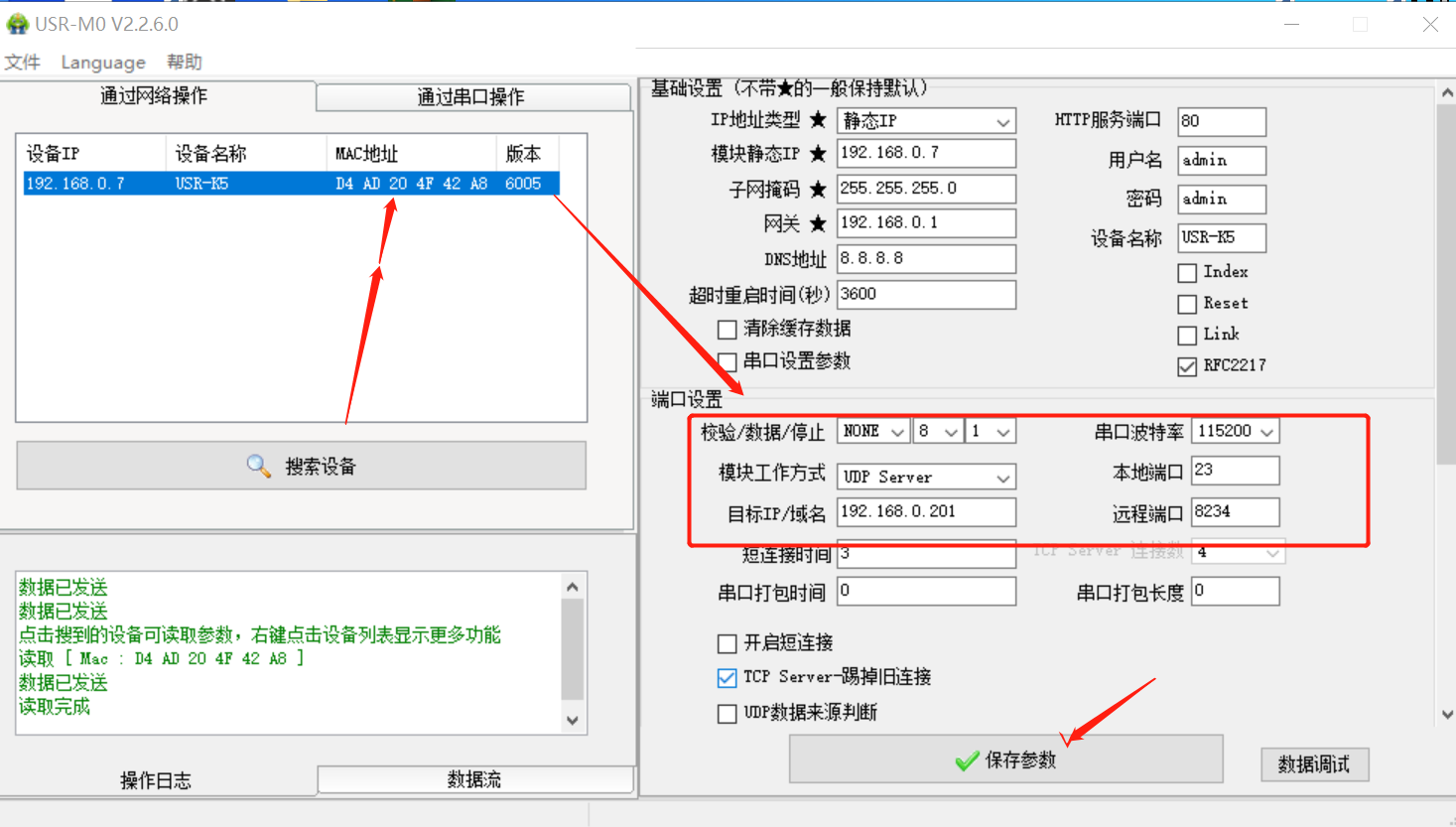

4、打開M0設置軟件，點擊“搜索設備”當搜索列表中出現k5的設備后，單擊搜索到的設備。

模塊工作方式：UDP Server，本地端口：23(可設)，設置完參數后點擊保存參數。

5、打開串口調試助手 ,

串口端選擇正確的串口(可在設備管理器--端口處查看)以及串口參數，k5出廠默認115200，N，8，1

網絡端協議類型選擇UDP，本地Ip：192.168.0.201，本地端口號：8899(可設)。

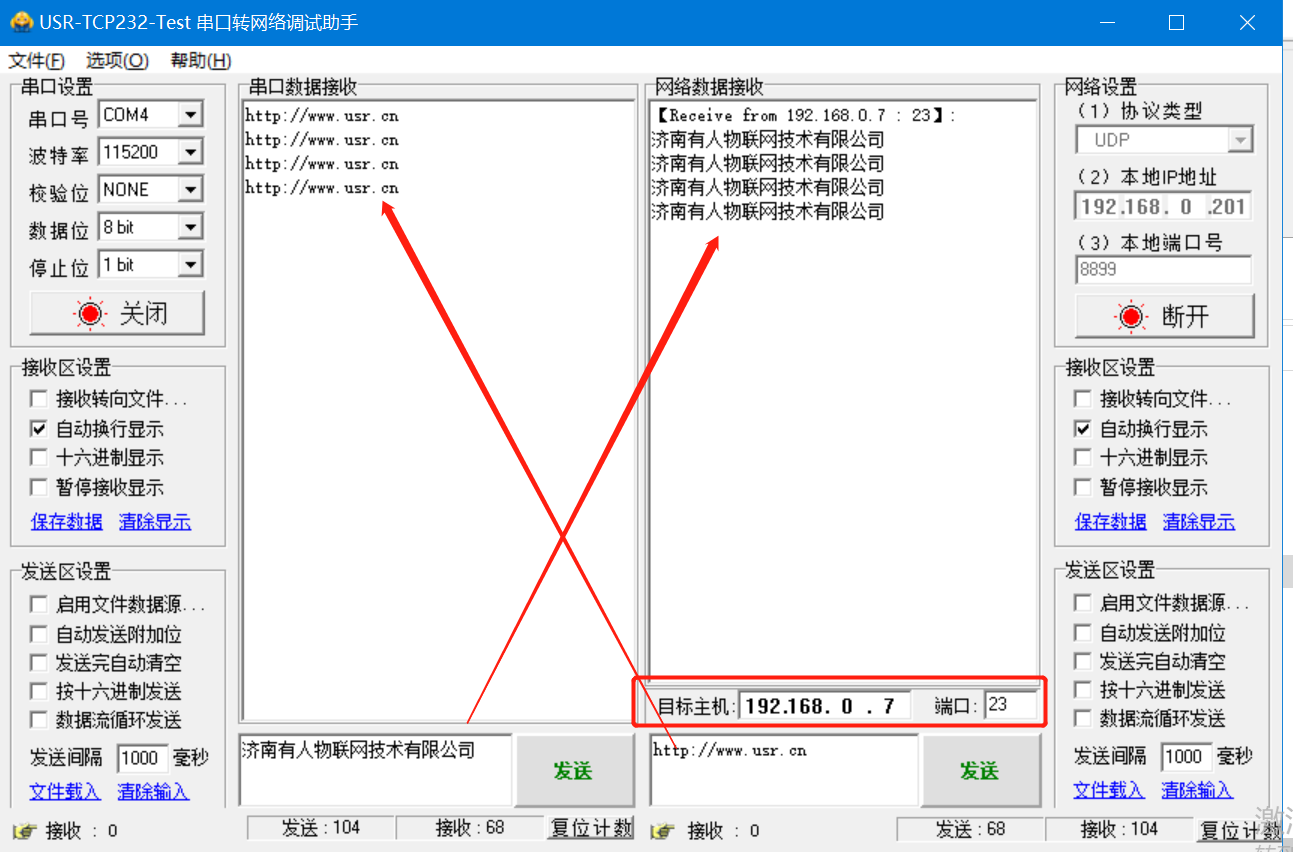

點擊“連接”后，需要將目標主機和端口改為k5的Ip和本地端口，然后虛擬串口發一包數據建立連接后，串口可以和虛擬串口發送數據了。具體測試如圖：

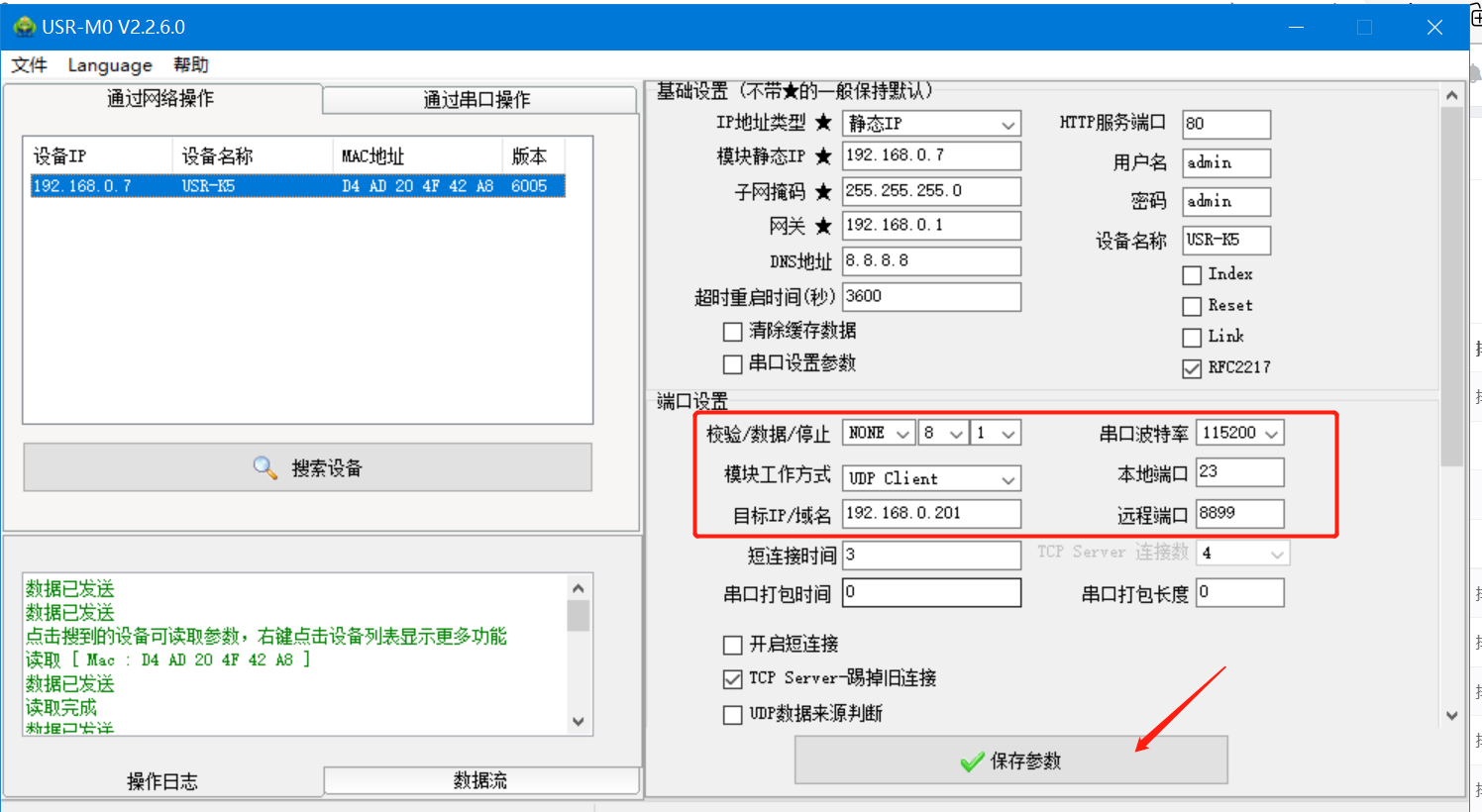

6、K5模塊作為UDP Client,填寫UDP服務器的IP地址和端口

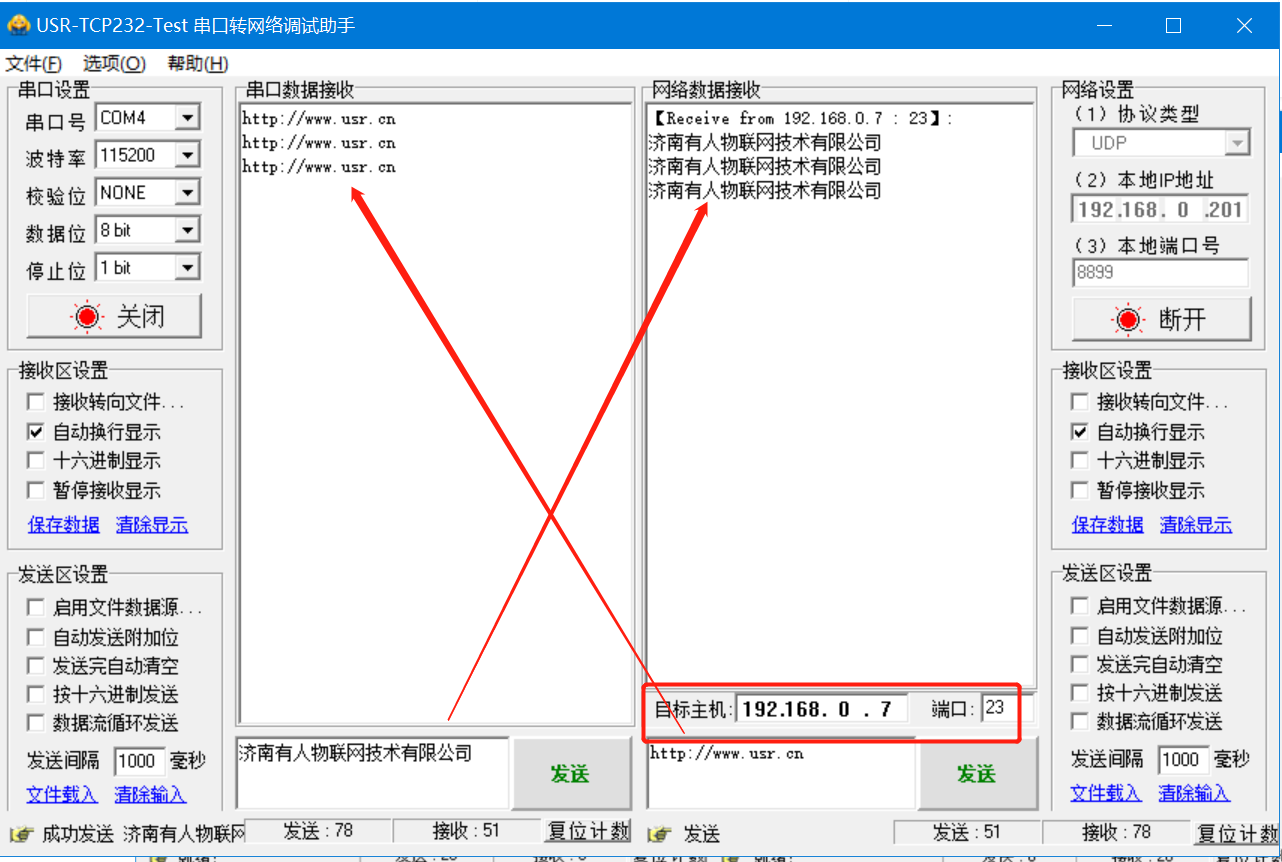

7、打開串口調試助手

編寫人：杜潞潞
