M100連接遠程服務器設置案例

一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

串口網絡調試助手：http://imbacareer.com.cn/Download/27.html

二、準備工作

M100數量一臺

遠程服務器 數量一臺

USB轉485串口線 數量一個

電源適配器  數量一個

三、連接框圖

串口——M100——遠程服務器

四、設置步驟

（一）服務器準備

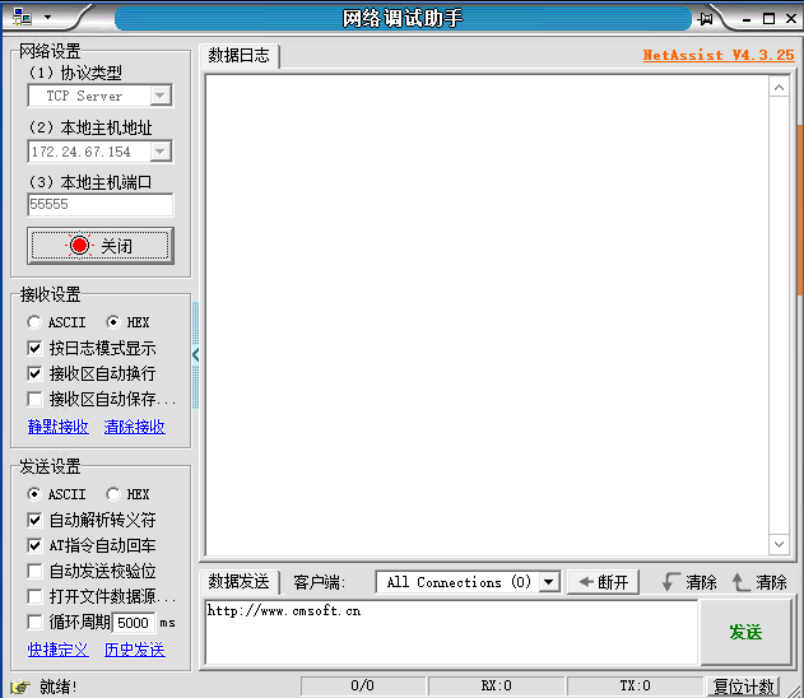

先在服務器端打開一個網絡調試助手，設置成TCP server及本地端口號(這里設置成55555），點擊打開。

注意：服務器必須有公網IP地址或者是域名，不能是局域網的IP地址，否則M100是無法在互聯網中找到服務器的。
（二）配置M100

（1）USB-RS485串口線接M100串口1，注意485接線線序，USB-RS485 A線接M100 串口1的A端子，USB-RS485 B線接M100 串口1的B端子，USB頭插入電腦USB口。

M100網口通過網線直連電腦網口。檢查所有連接無誤后，給M100用12V電源適配器供電。

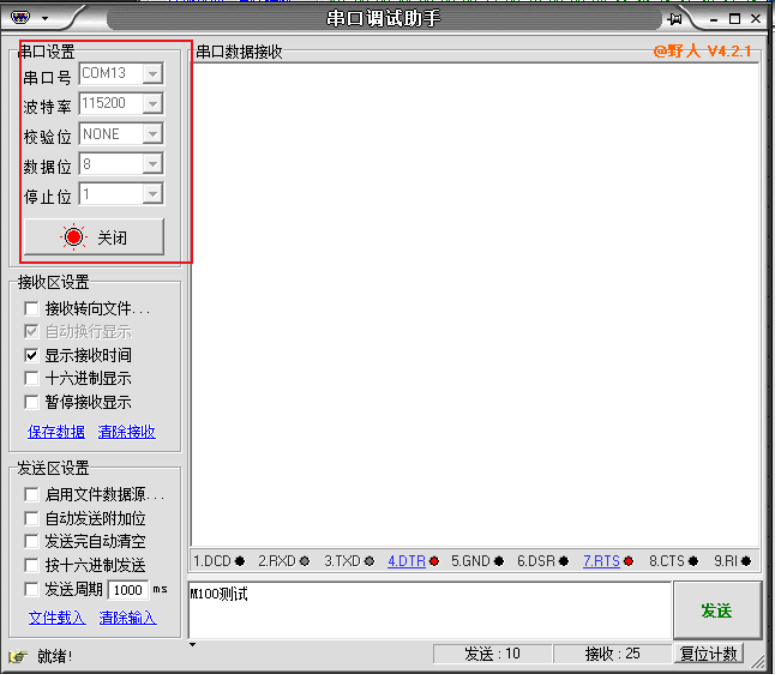

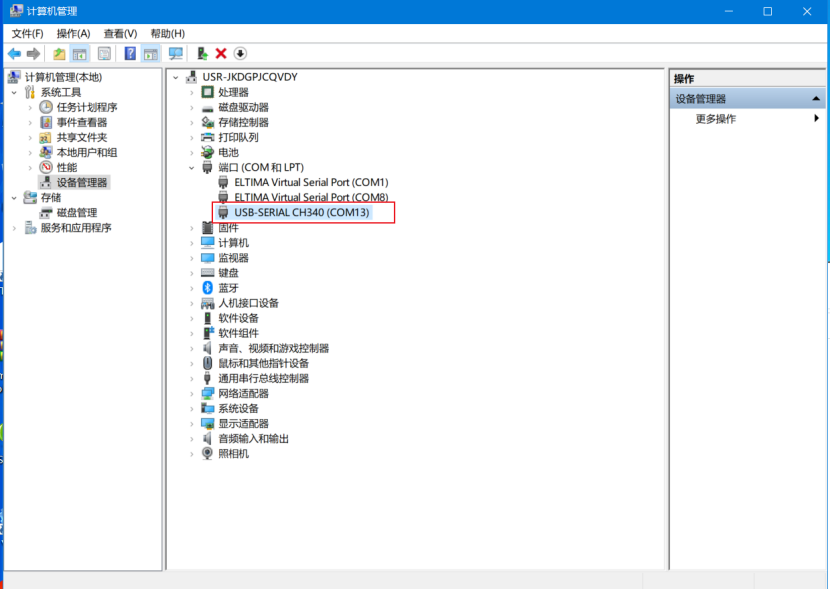

（2）檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM13，按照M100串口1默認串口參數波特率115200，數據位8位，停止位1位，校驗位無，使用串口助手打開對應的串口。COM13

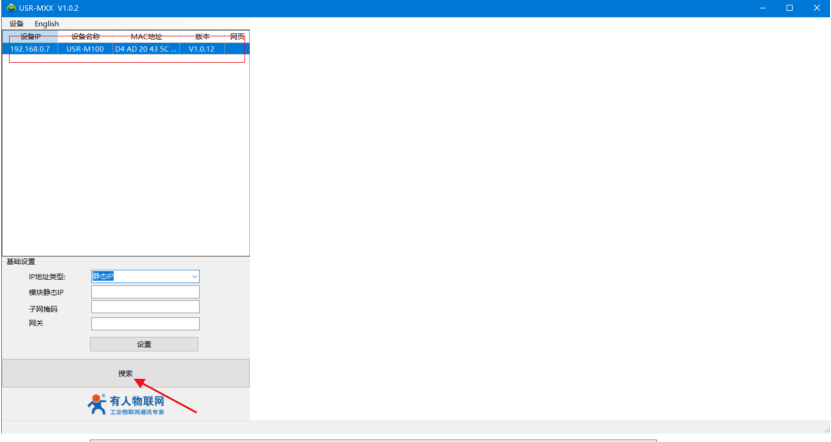

（3）打開M100的配置軟件，點擊搜索，搜索到M100，默認IP是192.168.0.7，雙擊設備IP，然后將IP地址類型改為DHCP/動態IP。

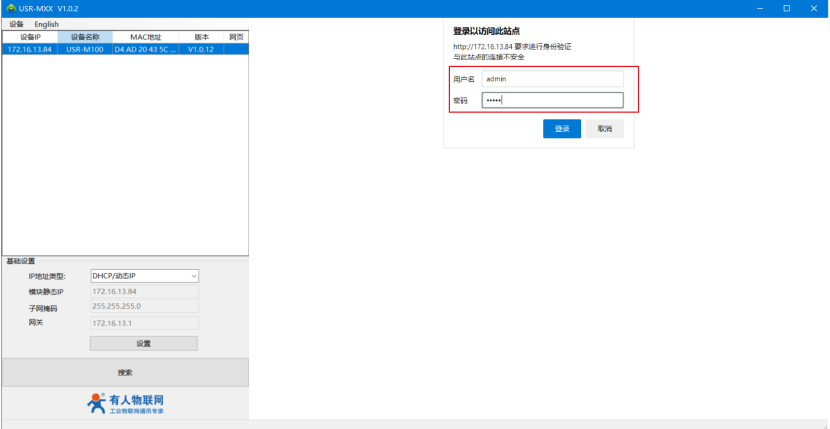

（4）輸入內置網頁賬號密碼 admin  admin

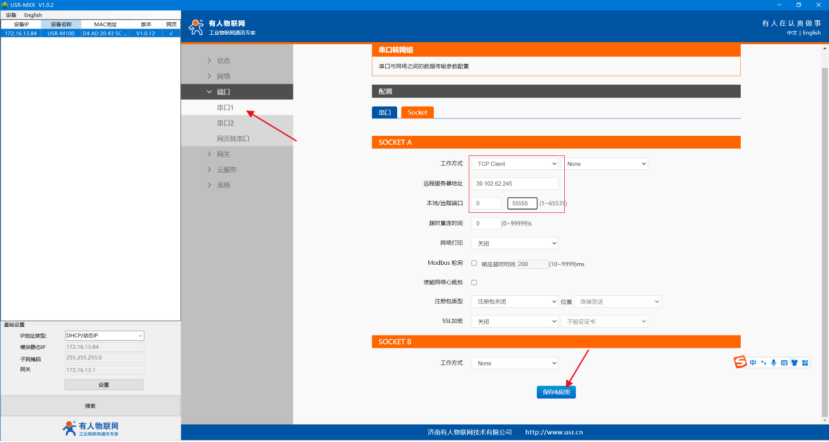

(5) 設置端口的工作方式選擇TCP Client，目標IP：39.102.62.245（客戶想要連接的服務器的IP地址），遠程端口號：55555（根據客戶的服務器地址填寫），設置完成后點擊端口1設置保存參數，設備重啟使參數生效。

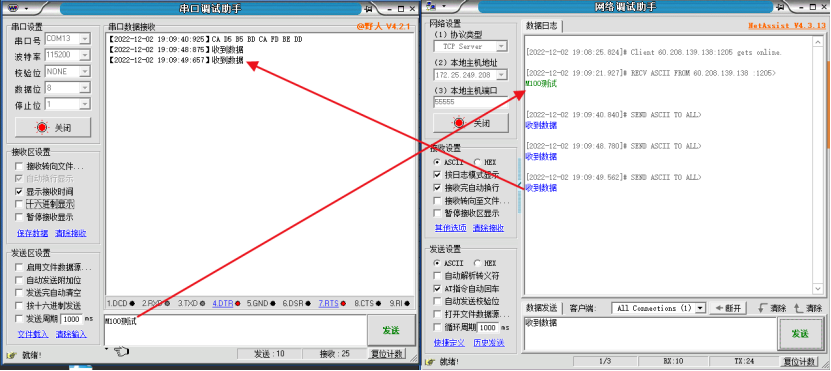

(6) 數據測試
