USR-M100連接串口設備通過post連接HTTP服務器

說明：

M100新老版本區別：

版本區別：最新支持拓展機的版本：V2.0.03，常規版本的是1.0.17

新版本外殼：黑色一體式接線端子，橙色網口座，側邊增加拓展接口座。

舊版本外殼：綠色接線端子，金屬銀白色網口座，側邊無拓展接口座。

一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html
二、準備工作

1、USR-M100產品  數量1個
2、電源適配器 12V/1A 數量1個
3、網線 數量1根 、485轉usb線 1根
4、電腦 數量1臺

三、連接框圖

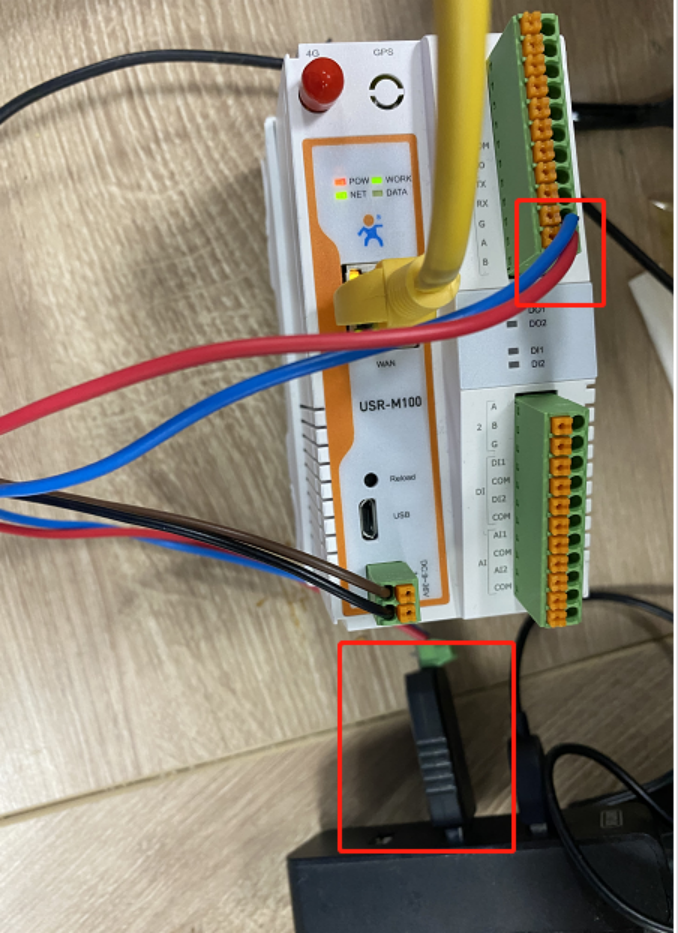

M100網口接電腦網口，485轉usb線吧M100的485口接電腦上，M100上電。

四、設置步驟

出廠默認狀態下M100 ip為192.168.0.7，下面第1~3步驟是為了M100能夠在默認狀態下與電腦形成局域網可以進行參數配置的操作步驟，若用戶M100之前已經使用過，電腦已經與M100同局域網了，可不用操作下面的1~3步驟。

1、網口通過網線直連電腦網口。檢查所有連接無誤后，給M100用12V電源適配器供電。

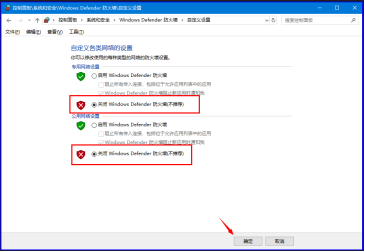

2、電腦關閉防火墻

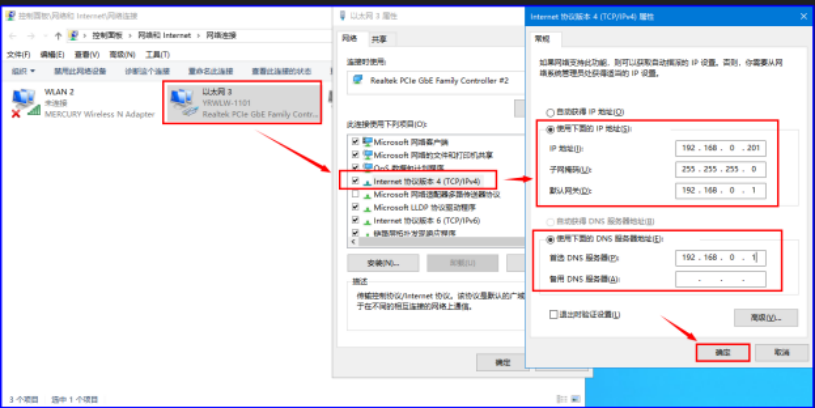

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

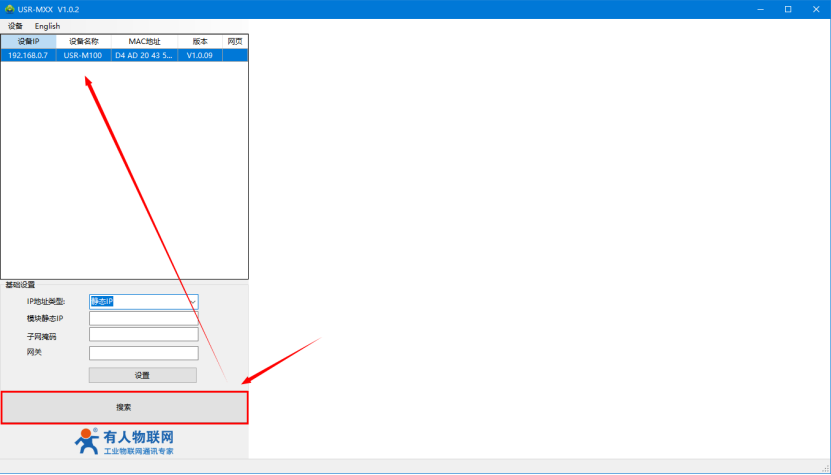

4、下載并打開設置軟件：

用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

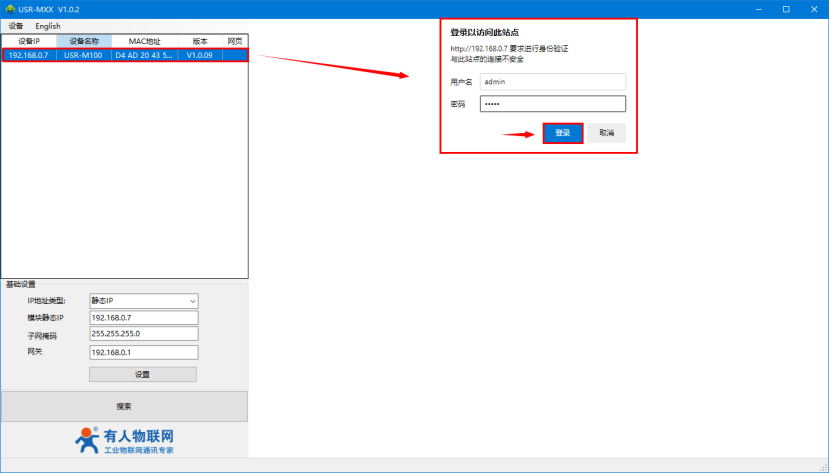

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

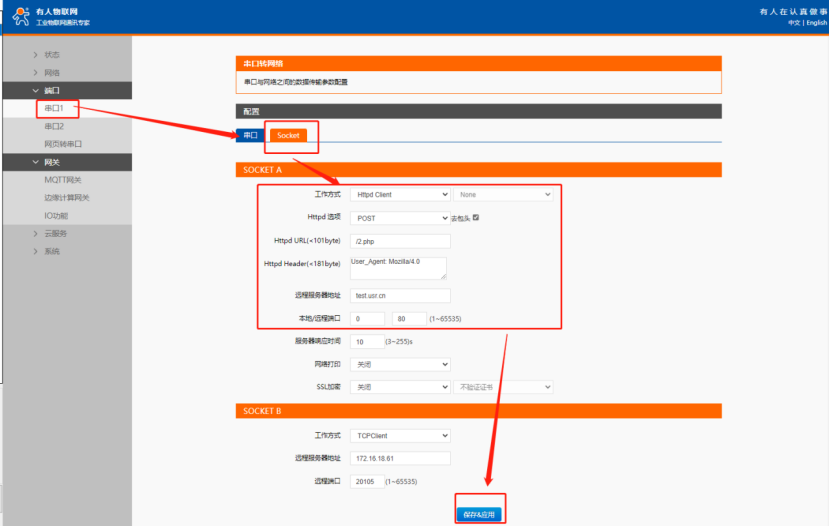

6、配置連接HTTP服務器

本案例測試服務器為我司 HTTP服務器測試,用戶測試時請?jiān)凇岸丝凇?gt;“串口1” >“ Socket”界面配置自己HTTP服務器的參數。

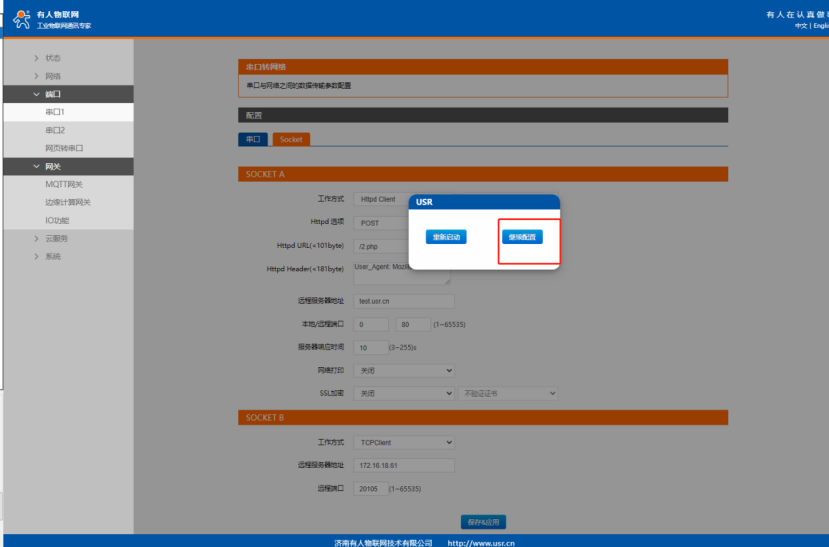

保存&應用 > 繼續配置

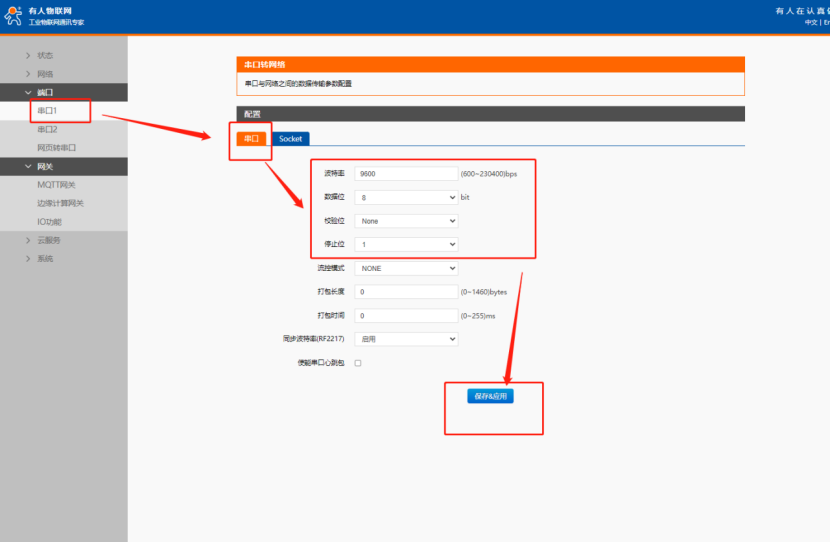

7、配置串口的波特率、校驗位、數據位等串口參數和要接的485設備一致（此處用9600為例），點擊保存應用-繼續配置。

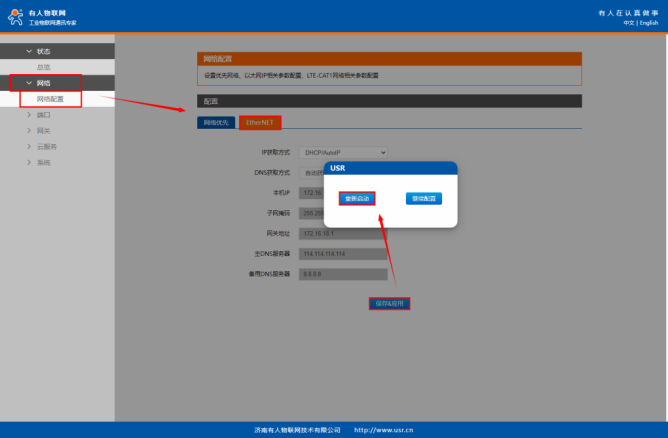

8、若需要修改M100 IP， 使用工具重新搜索設備，點擊進入配置界面，在 網絡 - 網絡配置 - EtherNET 界面中自行修改設備網口ip獲取方式，然后M100通過網口接入路由器上網。

注：若需要使用sim卡上網，可以將網絡優先級修改為L(zhǎng)TE Cat1。

因?yàn)殡娔X網卡之前修改了靜態ip,不要忘記將電腦網卡改回原參數

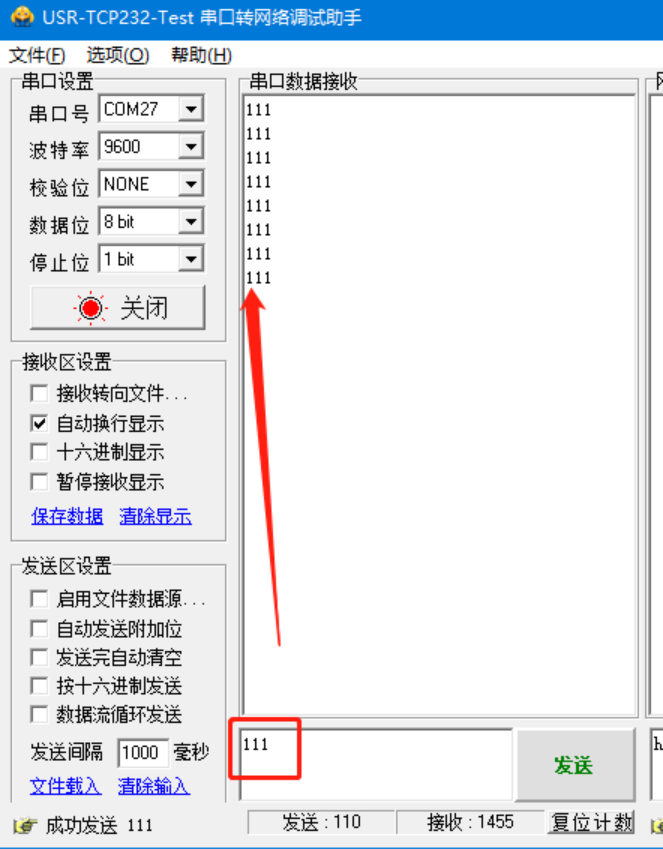

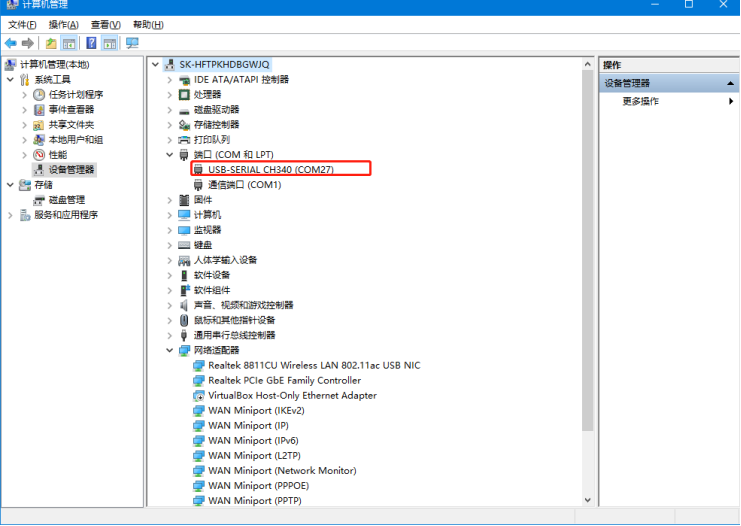

9.通過test軟件去打開電腦識別的M100的485口，去給http服務器發送數據。
發送數據格式：我司的post請求沒有格式要求，可以發送任意數據
