USR-N580-H7 MODBUS（二期） 網關功能測試案例

一、資料下載

USR-N580 H7說明書：http://imbacareer.com.cn/Download/1159.html

設置軟件：http://imbacareer.com.cn/Download/383.htm

串口網絡調試助手：http://imbacareer.com.cn/Download/27.html

二、準備工作

1、USR-N580-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

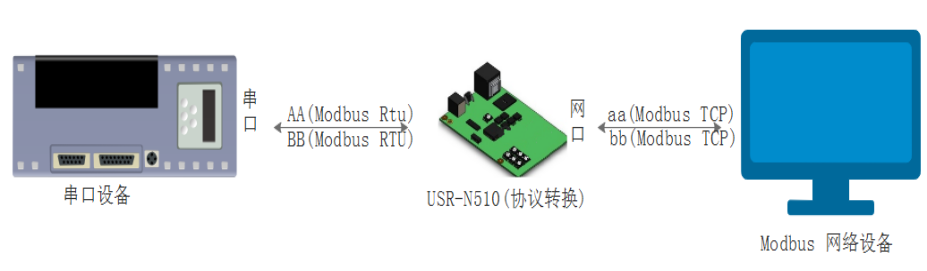

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USB-RS485串口線接N580串口，注意485接線線序，USB-RS485 A線接N580 串口的A端子，USB-RS485 B線接N580 串口的B端子，USB頭插入電腦USB口。

N580網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。

2、 檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM15。

3、電腦關閉防火墻。

4、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

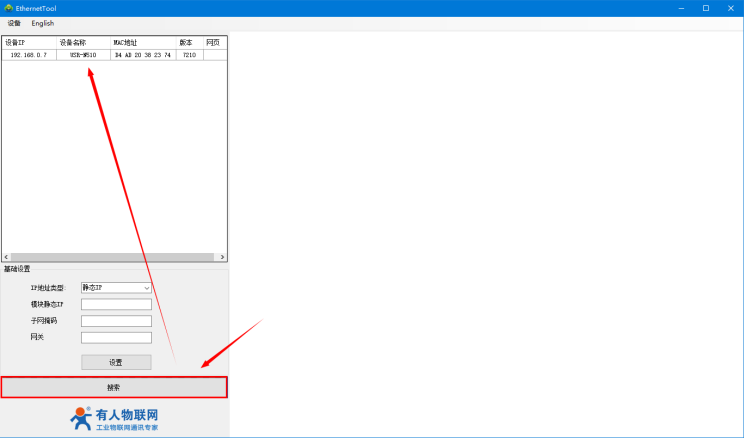

5、下載并打開H7系列設置軟件：

用H7系列配置軟件搜索N580設備，單擊搜索，搜搜到設備后雙擊設備。

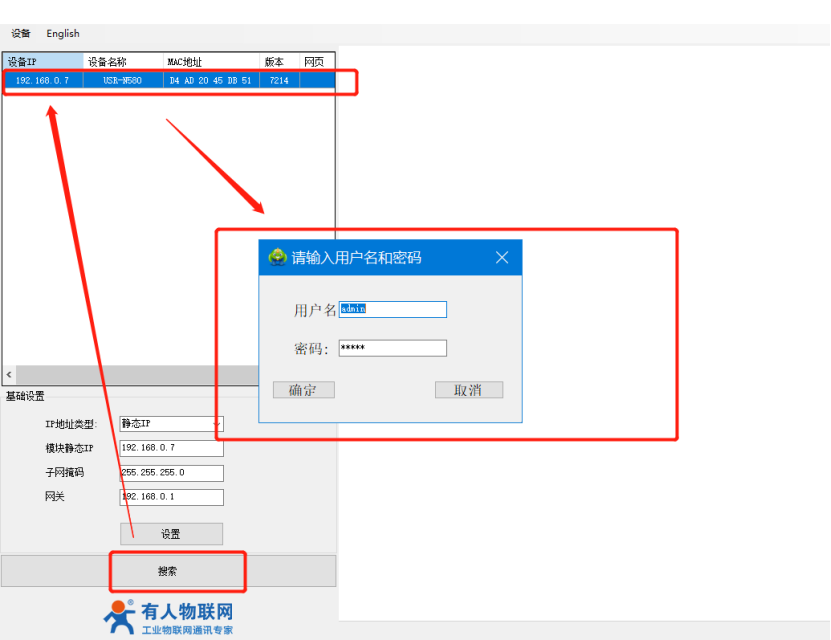

6、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示N580參數設置頁面。

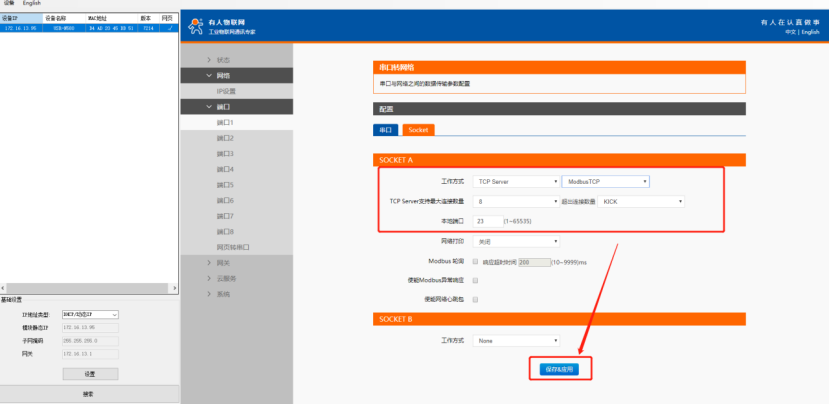

 7、MODBUS網關參數設置
點擊端口1---串口，需要把波特率、數據位、校驗位、停止位跟串口終端設備保持一致； SOCKET參數里，選擇“Tcp server”，選擇“modbus tcp”（這個是協議轉換功能開啟），本地端口23。

輪詢超時時間默認是200ms,需要改大，改成5000ms。
保存參數，重啟設備。

五、數據調試

1、MODBUS SLAVE和MODBUS POLL軟件設置：

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。
模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

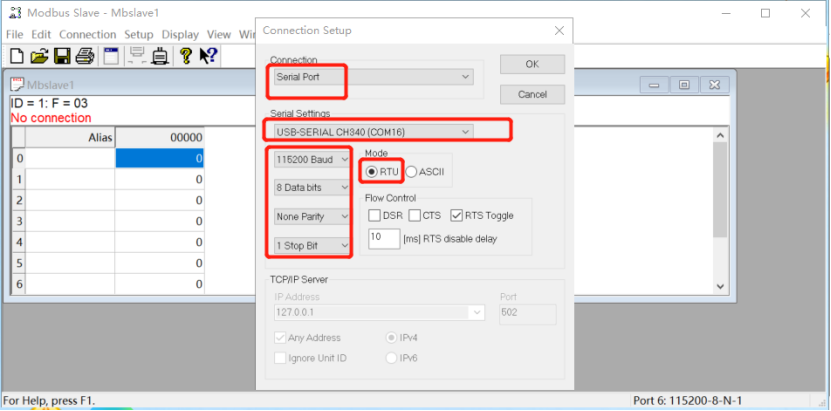

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-N580的串口參數設置一致。

2.MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N580的IP地址，Server Port填USR-N580的端口號23。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

3、基本通訊測試：

MODBUS SLAVE軟件添加1個SLAVE ID，是ID 1

MODBUS POLL軟件對應添加1個SLAVE ID，是ID

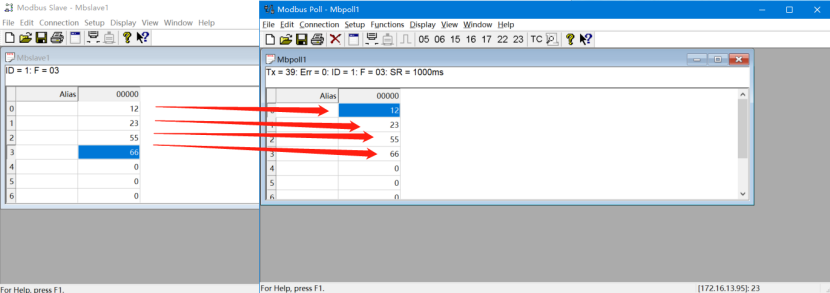

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。
