USR-TCP232-ED2（H7）基本通訊測試以及應用方案

一、資料下載：

產品使用說明書： http://imbacareer.com.cn/Download/493.html

設置軟件：http://imbacareer.com.cn/Download/383.html

測試軟件：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

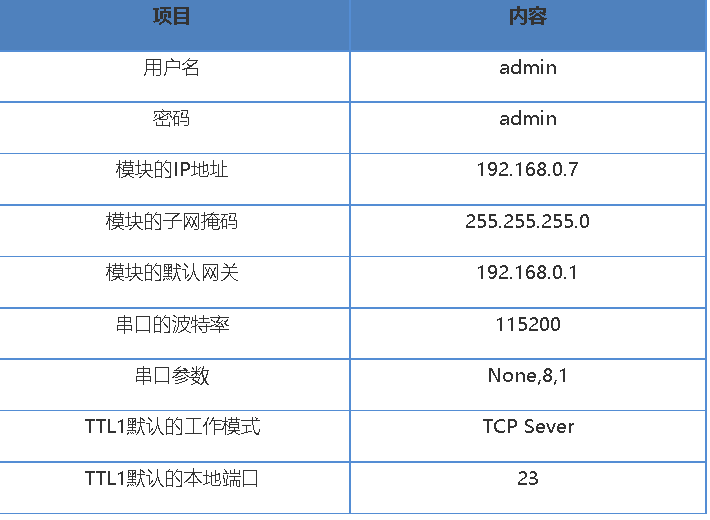

二、設備默認參數

三、需要準備的物品

USR-TCP232-EVB 測試底板一塊

USR-TCP232-ED2 一個

網線一根

DC5V 1A 電源一個

串口線一根

筆記本電腦一臺

四、硬件連接方式

將USR-TCP232-ED2(以下簡稱ED2) 安裝在USR-TCP232-EVB評估板(簡稱評估板)上，通過串口線(或USB轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將ED2的網口與PC的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電，觀察ED2網口指示燈狀態是否正常：綠色指示燈常亮，黃色指示燈閃爍 。

五、產品測試

1、關閉電腦防火墻并禁用無關網卡

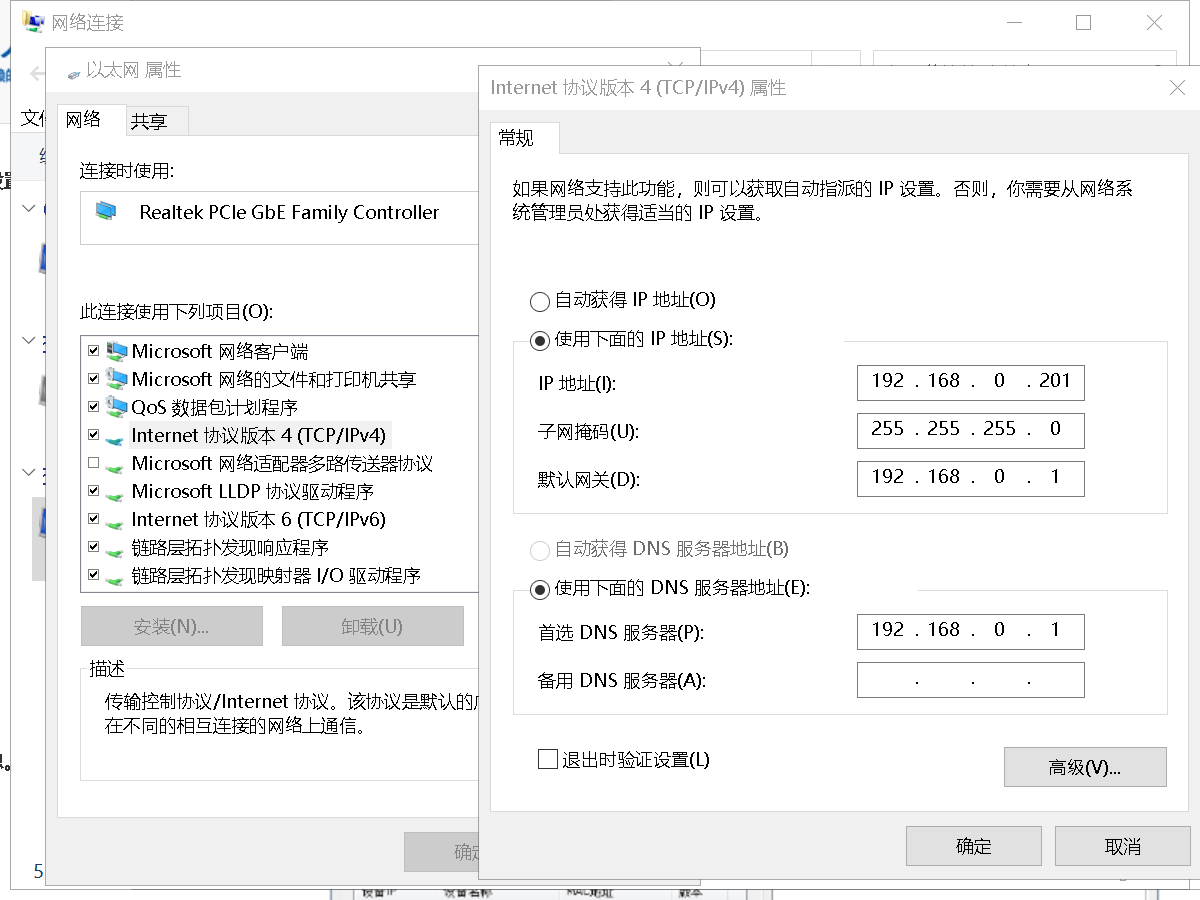

2、將電腦設置成靜態ip，與ED2保持同一網段

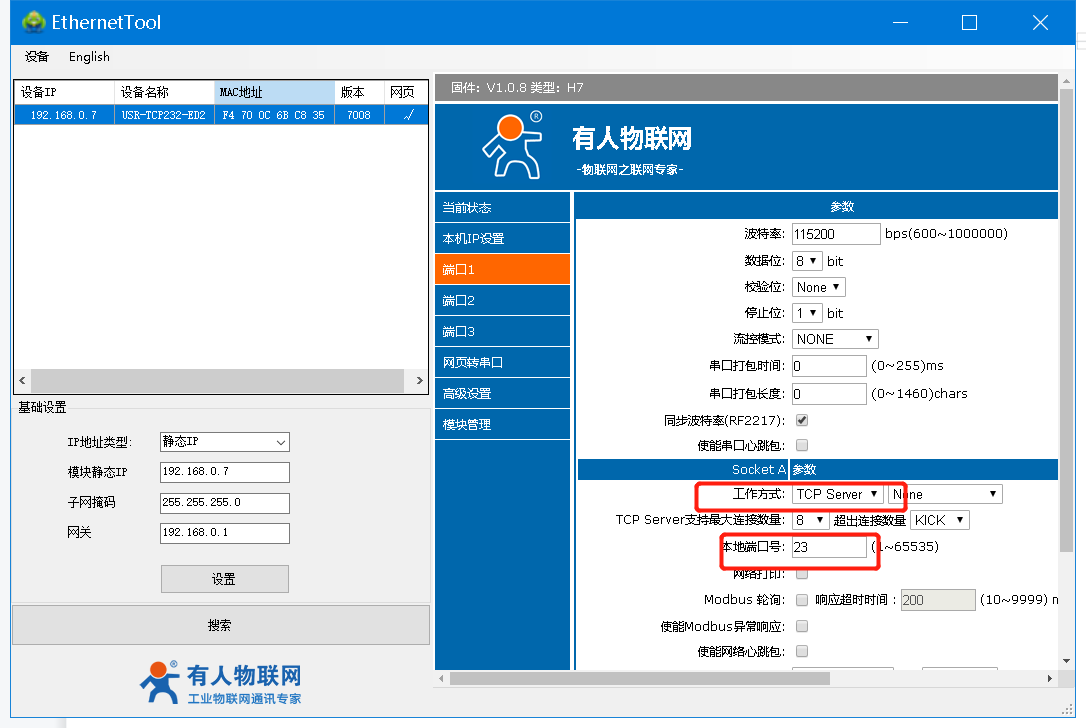

3、下載并打開ED2設備的設置軟件，點擊搜索設備，并查看配置信息

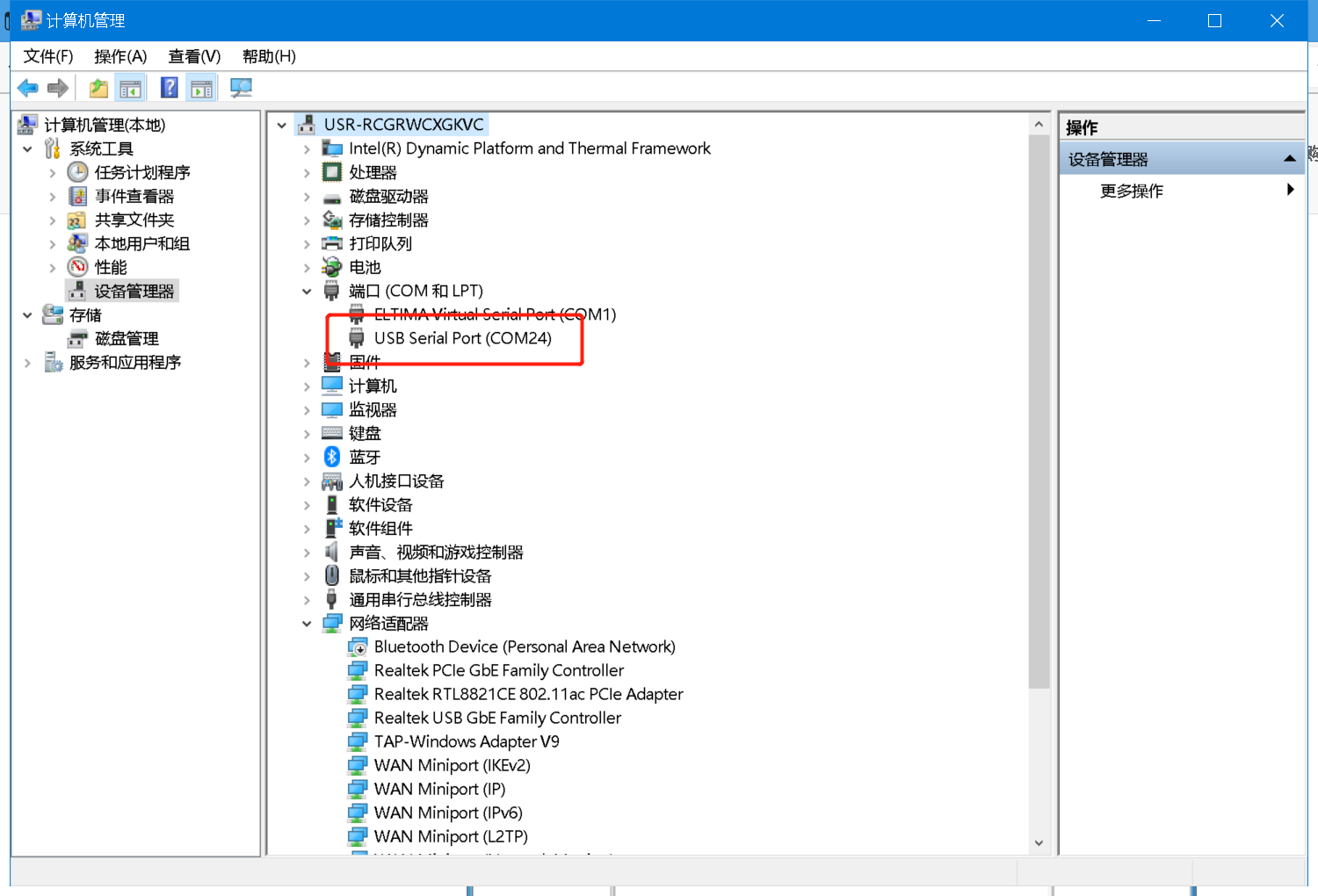

4、在電腦的設備管理器中查看端口信息，確定ED2模塊對應的串口號。

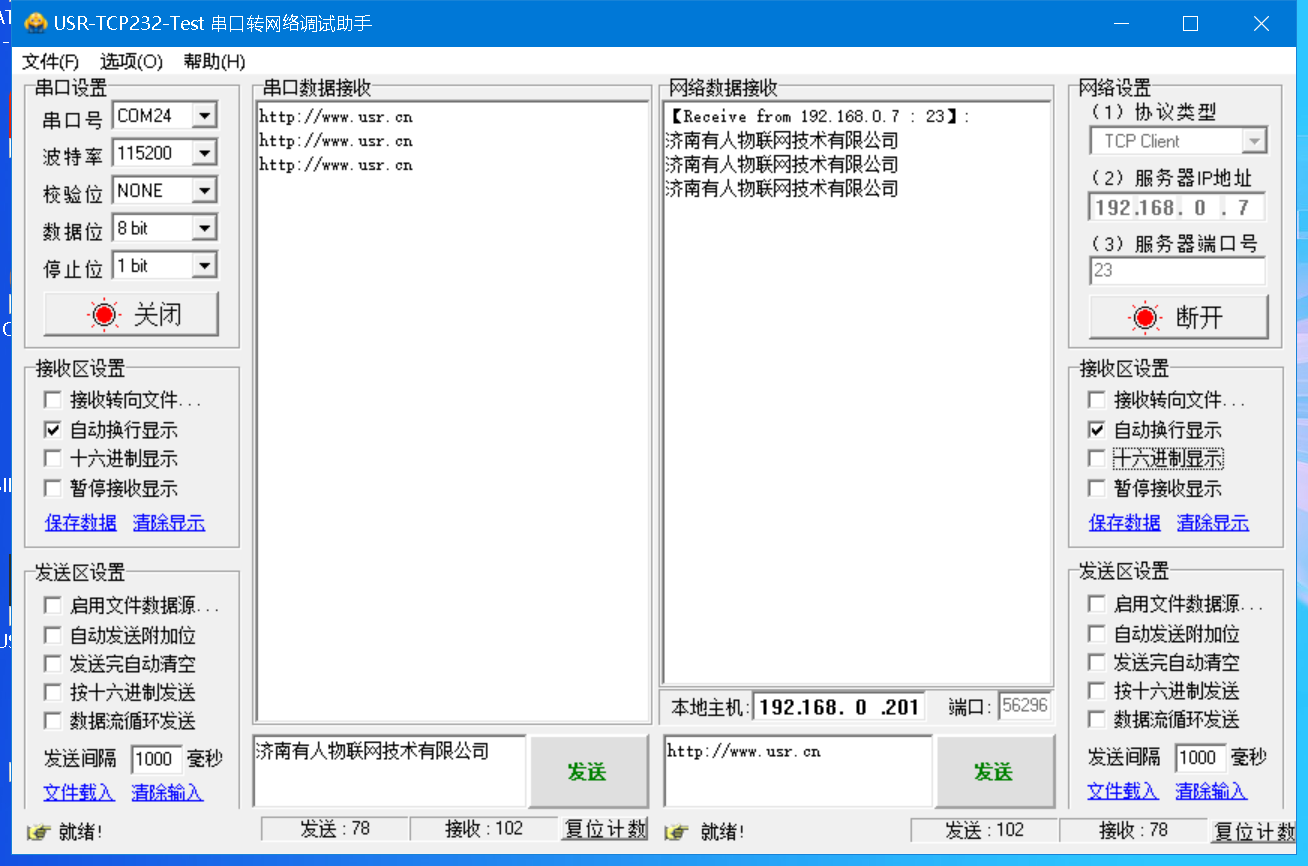

5、打開USR_TCP232_TEST軟件

將軟件串口設置中的串口號配置為COM24。由于設備默認協議類型為 TCP server ,所以電腦端需要設置為 TCP client,IP和端口號為模塊的IP：192.168.0.7和端口號：23。

六、使用虛擬串口進行通訊

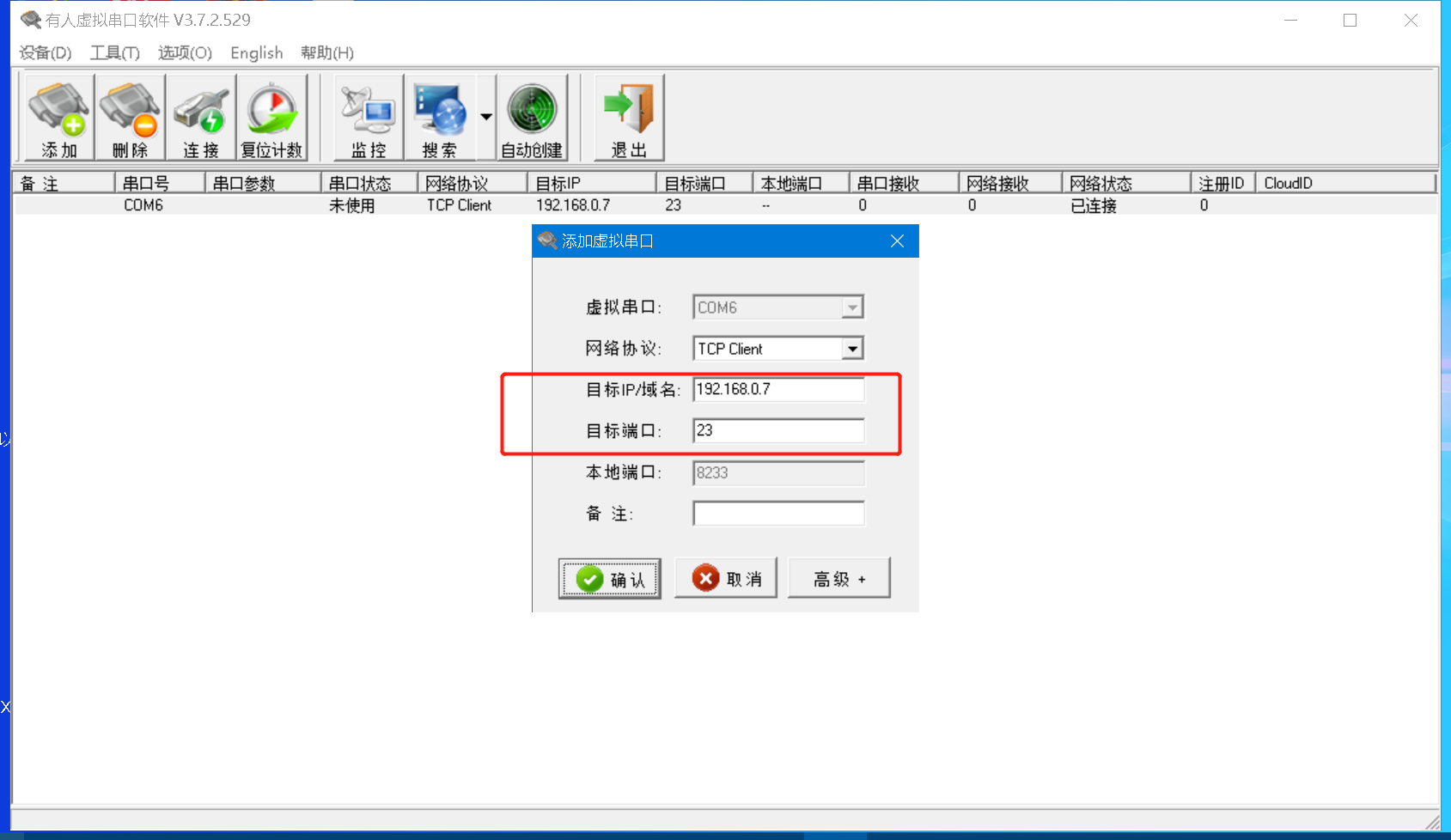

1、打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述ED2設備采用TCP server協議，所以此處網絡協議設置為TCP client。目標IP和目標端口與上述步驟中的電腦端設置一樣。然后點擊“確定”，建立虛擬串口COM6。

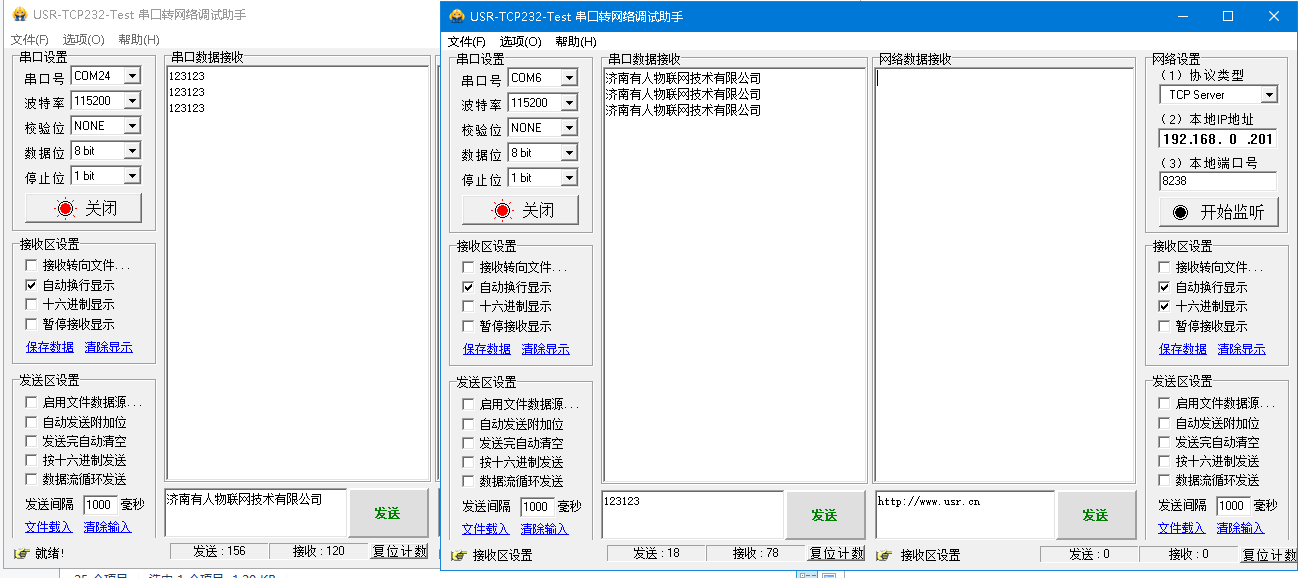

2、打開兩個USR_TCP232_Test軟件，一個連接COM24，一個連接虛擬串口COM6,實現兩個串口直接數據互發。
