USR-IO424T-EWR跨路由器數據通訊案例（WAN口聯網）

1. 資料下載：

USR-IO424T-EWR說明書：http://imbacareer.com.cn/Download/886.html

設置軟件下載：http://imbacareer.com.cn/Download/869.html

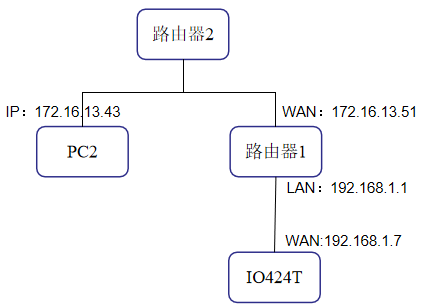

2. 網絡拓?fù)浣Y(jié)構：

注意：各設備的IP地址，以及網口的工作模式

IO424T-EWR的網口一定是WAN口模式，并且WIFI是工作在AP模式下的

3. USR-IO424T-EWR的參數設置

硬件鏈接：IO424T通過USB轉485串口連接到電腦，本案例中參數是通過串口設置的

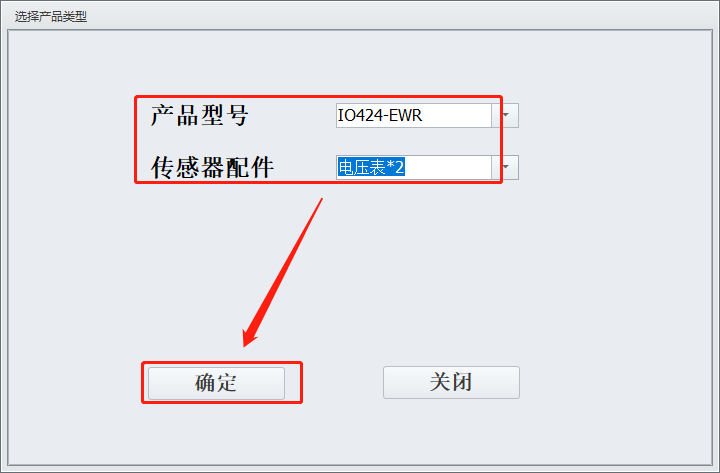

1>打開設置軟件--選擇產品型號

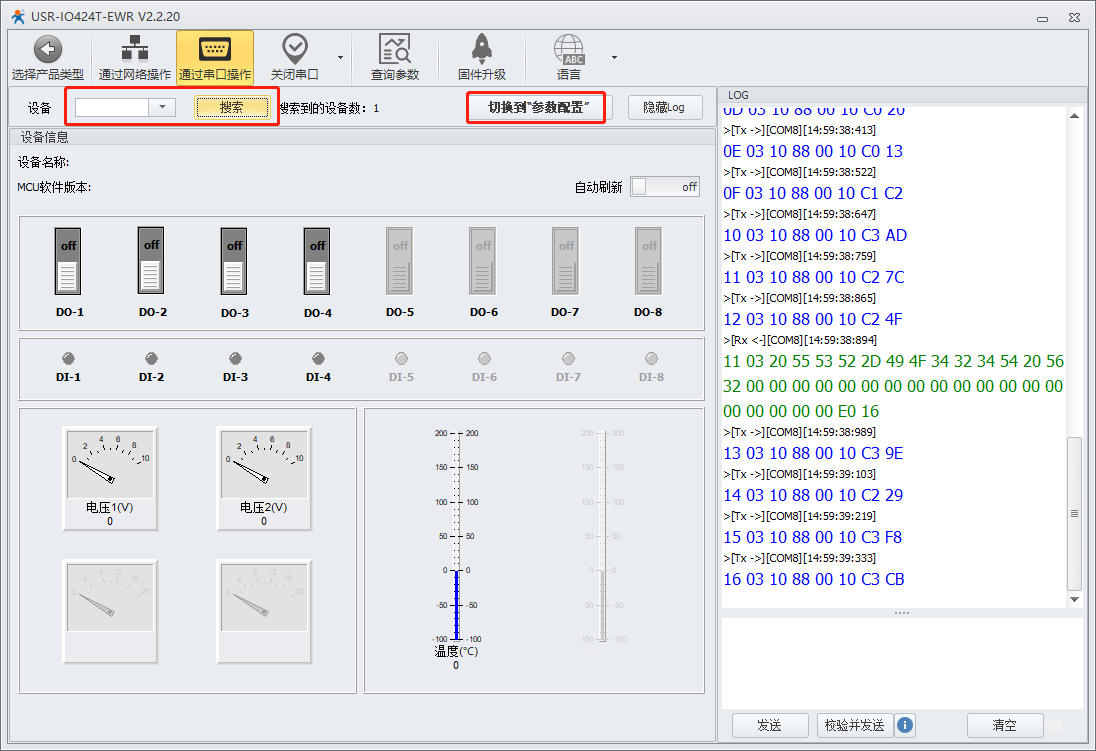

2>通過串口操作--打開串口---搜索設備--選擇設備---切換到“參數配置”

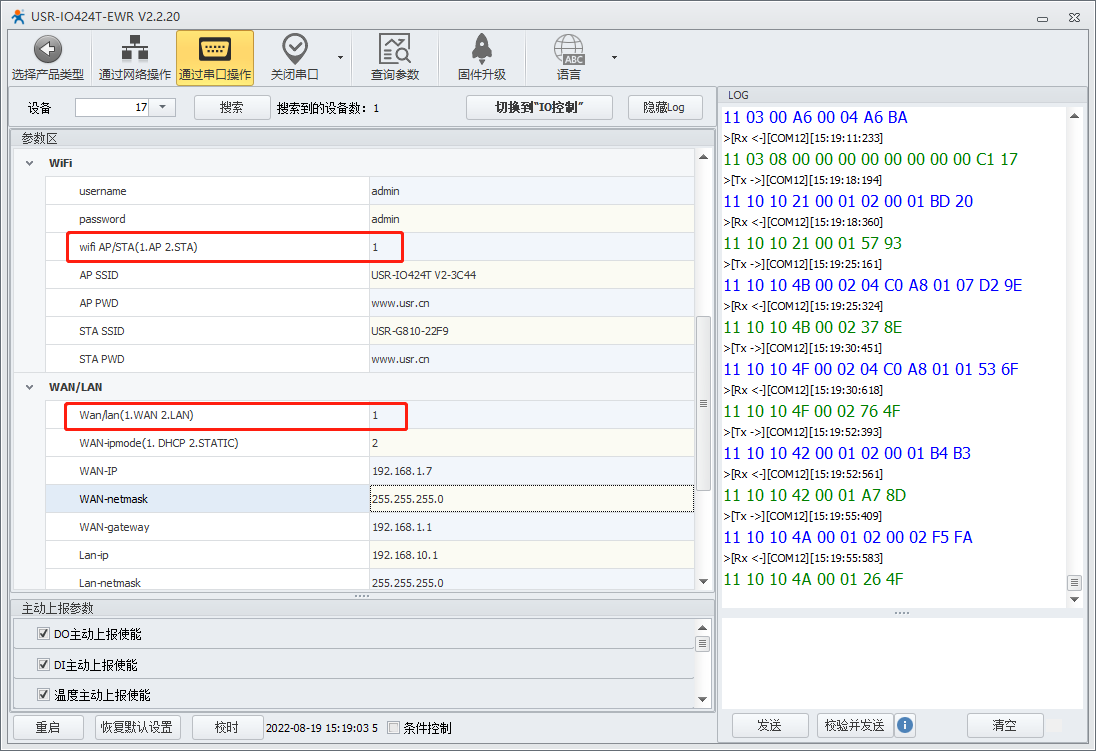

3>讀取參數，可以看到IO424T目前的參數設置

注意：wifi需要是AP模式，網口需要是wan口模式，這個是出廠默認的參數，不要修改了

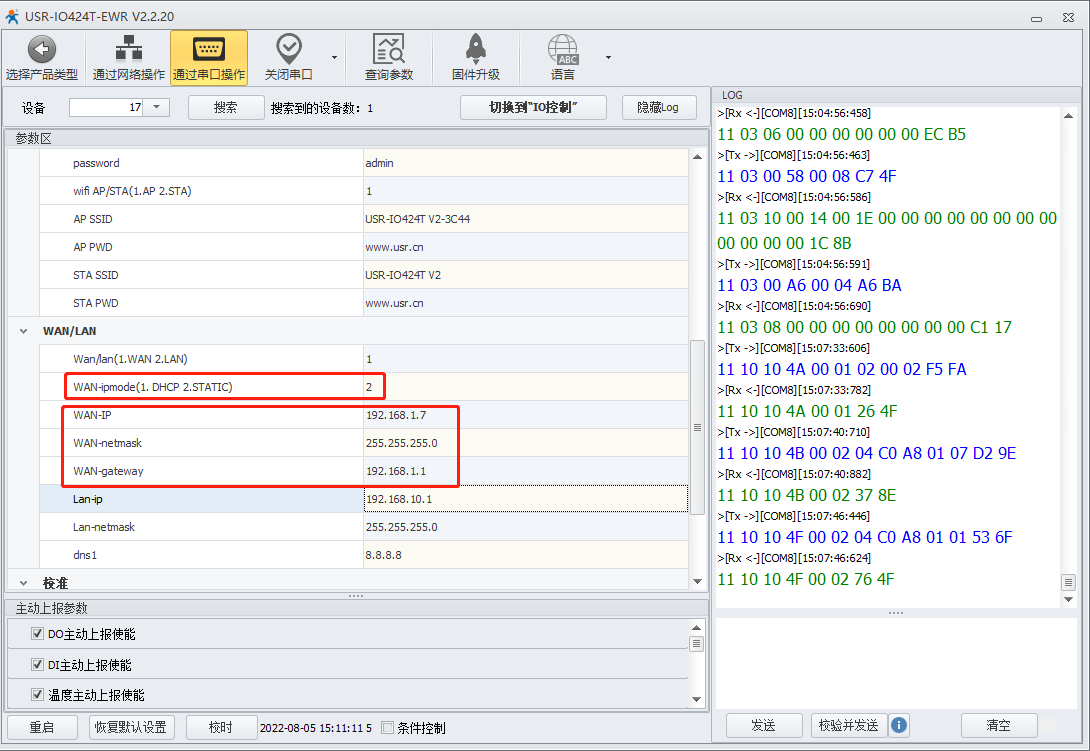

4>設置wan口參數：

注意：修改參數后，點一下軟件的空白處，寫入?yún)?shù)

設置為靜態IP地址（STATIC）

WAN IP地址：192.168.1.7，統路由器1的lan口地址在一個網段

子網掩碼：255.255.255.0

WAN網關：192.168.1.1，路由器1的IP地址

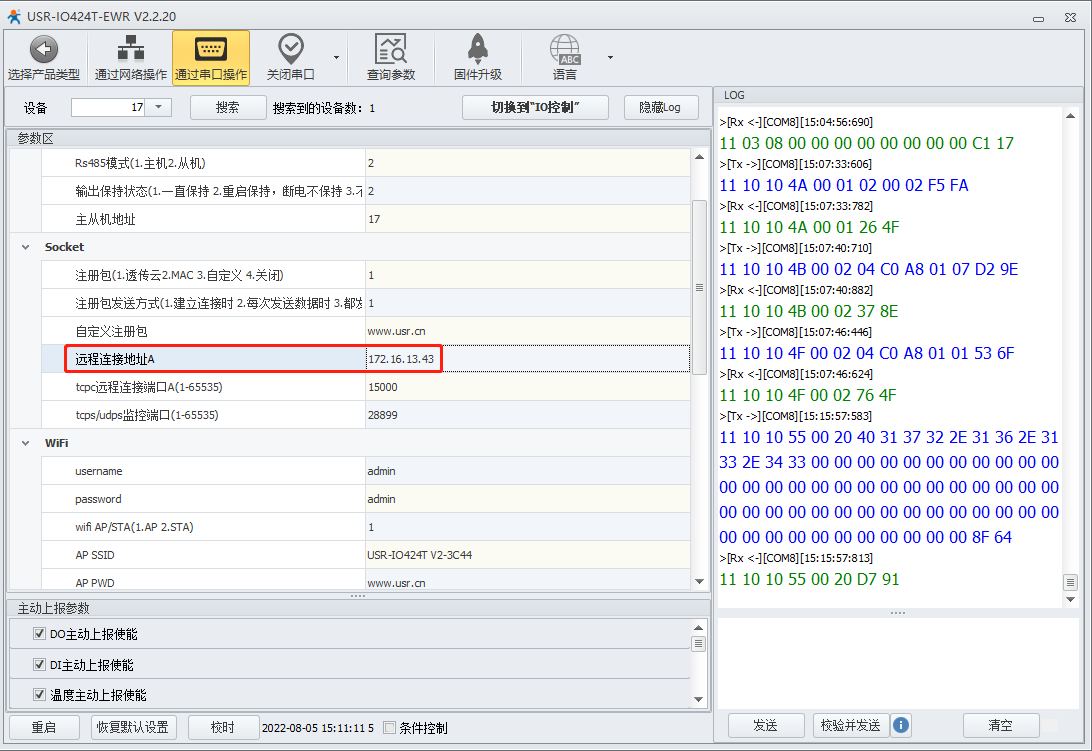

5>設置socket參數

  服務器IP設置為PC2的IP地址，端口號需要跟服務器的監聽端口號保持一致

6>軟件左下角重啟設備，使上面設置的參數生效

4. 數據測試

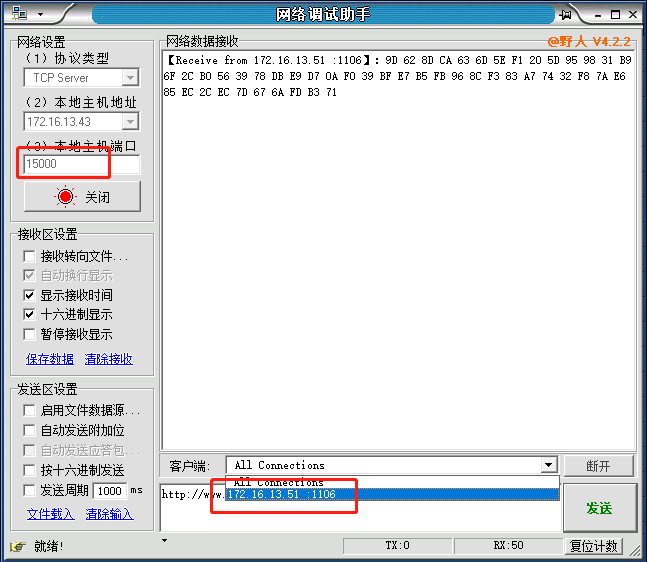

1>PC2上打開網絡調試助手：本地端口號同IO424T的遠程鏈接端口一致

稍等一會，可以看到客戶端有IP地址顯示，說明IO424T連接服務器成功

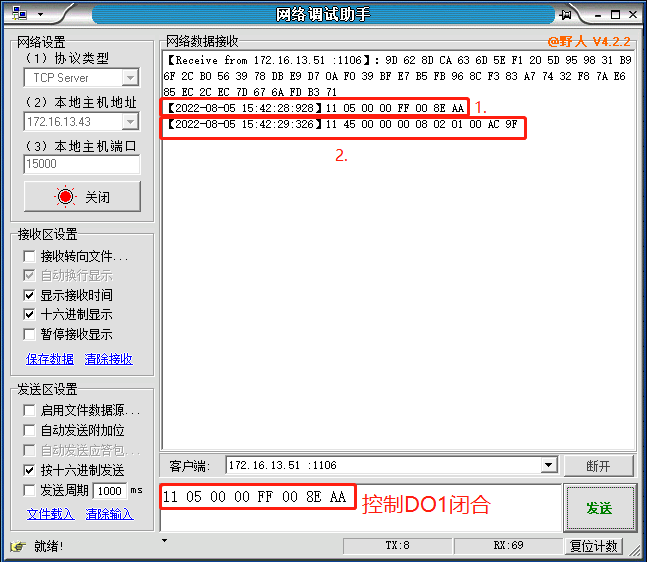

2>下發指令控制DO閉合狀態

發送指令控制DO1閉合：11 05 00 00 FF 00 8E AA

發送指令控制DO1斷開：11 05 00 00 00 00 CF 5A

下發指令后，能收到IO424T的反饋，下圖中的1顯示

下圖中的2，是DO1狀態發生變化，IO424T主動上報給服務器的數據
